USR-G781连接远程服务器心跳包试示例
一、 资料下载
设置软件:http://www.usr.cn/Download/537.html
说明书: https://www.usr.cn/Download/440.html
规格书:https://www.usr.cn/Download/441.html
串口转网络调试助手:https://www.usr.cn/Download/27.html
二、 硬件连接
1、 所需物品
USR-G781 产品 1台
12V电源适配器 1个
USB-RS232或USB-RS485串口线 1条
笔记本电脑 1台

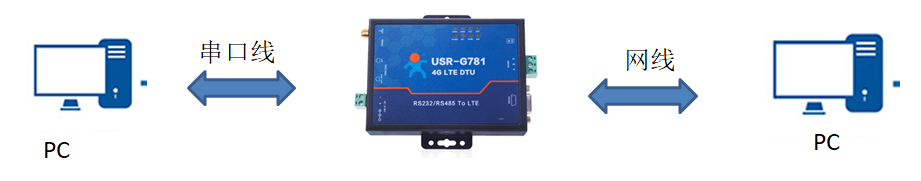

2、 硬件连接
(1)G781的串口通过USB转RS232/485接到PC上,LAN口通过网线连接到电脑的网口上,(或者是wan口连接路由器,电脑连接同一个路由器)用我司提供的适配器供电。
(2) 指示灯状态:
Power亮起:说明供电正常
Work闪烁:说明固件启动正常,基本可以断定4G模块没有问题
linka亮起:说明成功连接A路服务器
三、 产品参数设置

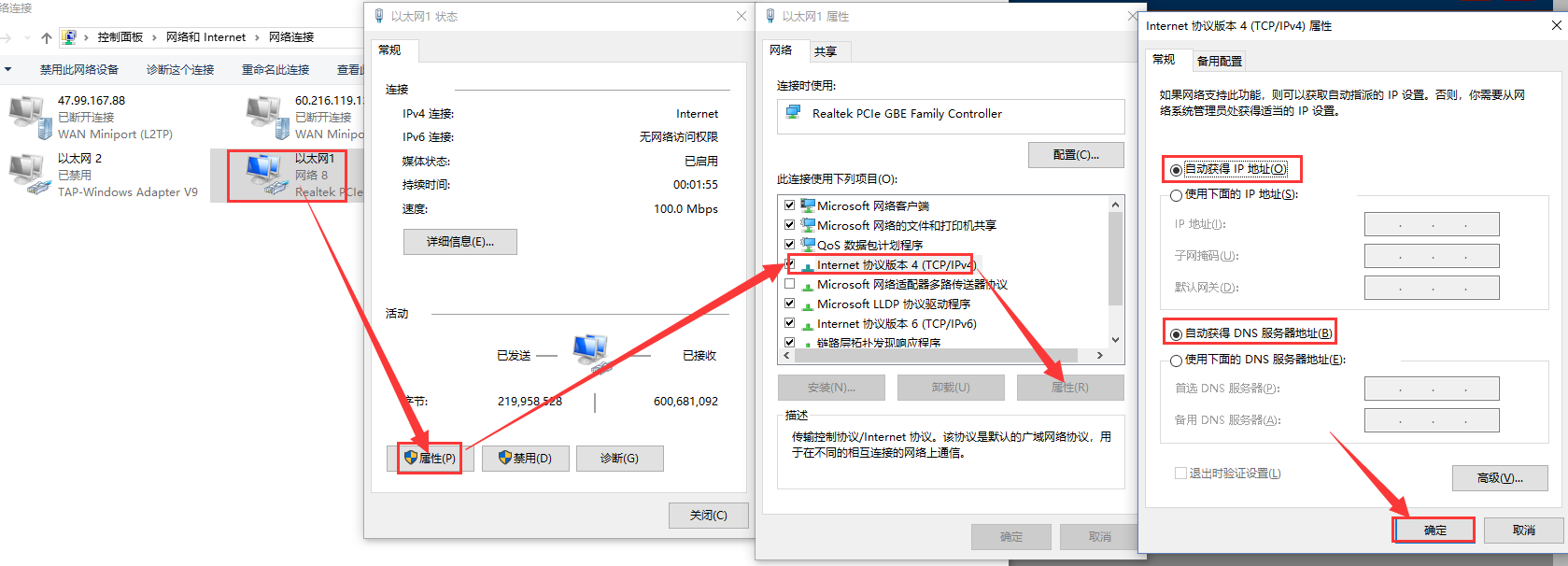

1、打开网络共享中心,双击对应的网络适配器,点击属性:
选择IPv4,点击属性,修改电脑为自动获取IP,然后点击确定。(此处讲得是同个局域网下进行通信,如果电脑本来就是自动获取IP,这一步可以跳过)点击详细信息可以查看到电脑获取的IP地址:

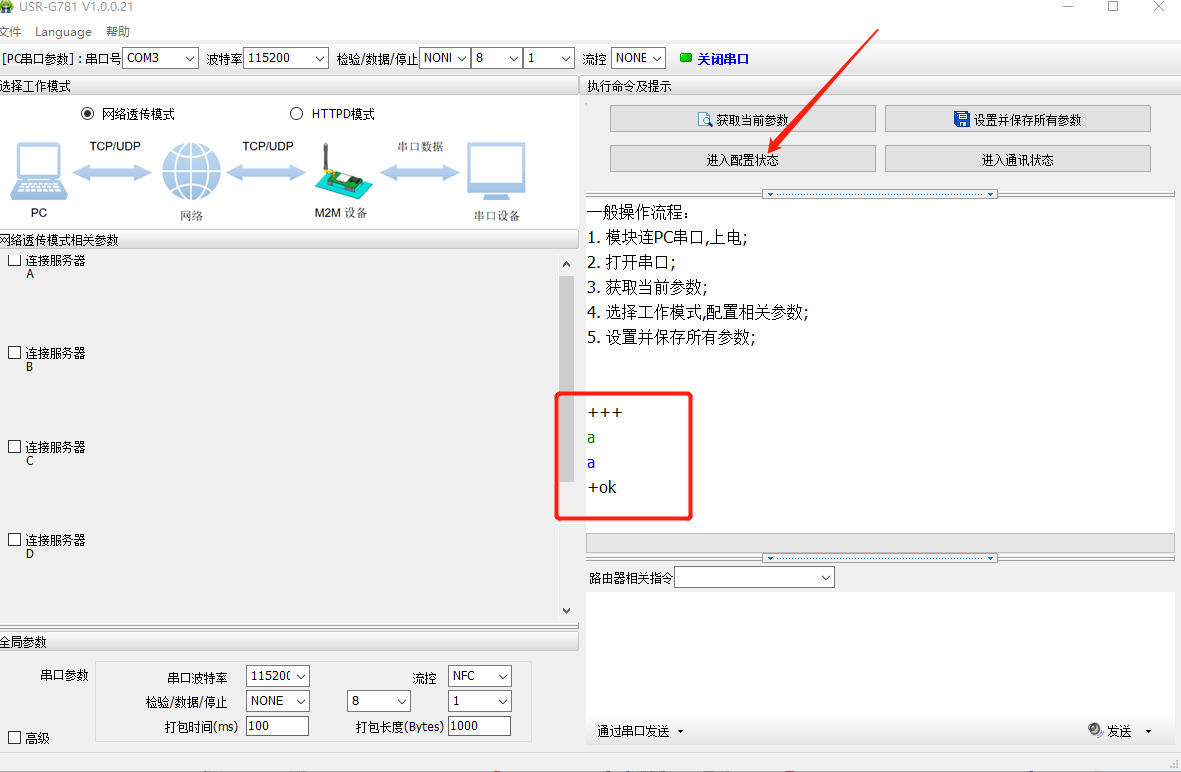

2、打开设置软件,出厂默认波特率:115200,n,8,1
打开串口--->进入配置状态--->成功的话,会返回OK

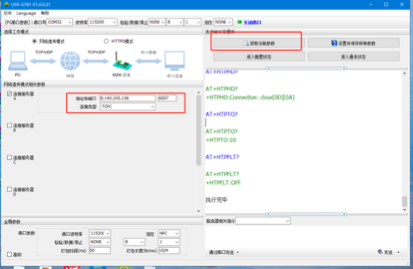

3、获取当前参数----设置工作模式为“网络透传模式”,输入远程服务器的IP和端口

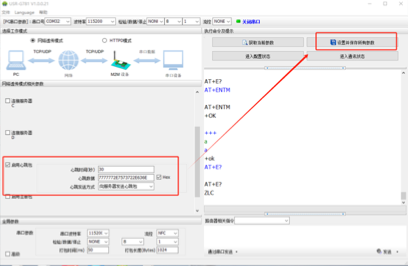

4、勾选“启用心跳包”
心跳时间(秒)默认是30S,心跳发送方式是心跳包发向网络,自定义数据默认是Hex显示是77 77 77 2E 75 73 72 2E 63 6E,ASCII显示是www.usr.cn。设置完后点击“设置并保存所有参数”。
四、 功能调试

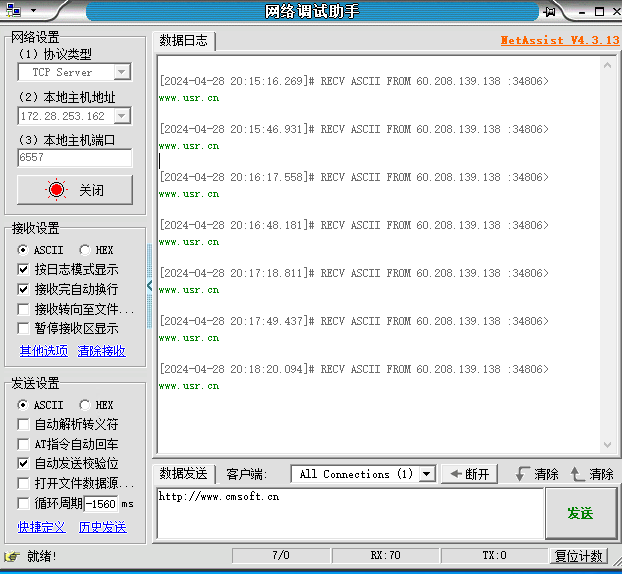

登陆远程桌面连接,打开一个网络助手,协议类型TCP server,服务器IP,本地端口6557和USR-G781一样,点击连接。
建立TCP连接之后,网络按照30s间隔接收到心跳包数据。
测试截图,网络助手带时间戳,可以对比上下2条数据之间的时间间隔,是心跳包时间30s。
编写人:任彦同 编写日期:2024-04-28
审核人:金志方 审核日期:2024-05-06
订正版本:V1.0 订正内容:初稿
