USR-G806w VPN+静态路由实现子网互通
一、资料下载
USR-G806w说明书下载链接:https://www.usr.cn/Download/1273.html
USR-G806w规格书下载链接:https://www.usr.cn/Download/1286.html
二、功能说明
设备通过VPN组成局域网,静态路由是手工配置的路由,使得数据包能够按照预定的路径传送到指定的目标网络。
1、功能演示
(1)准备工作

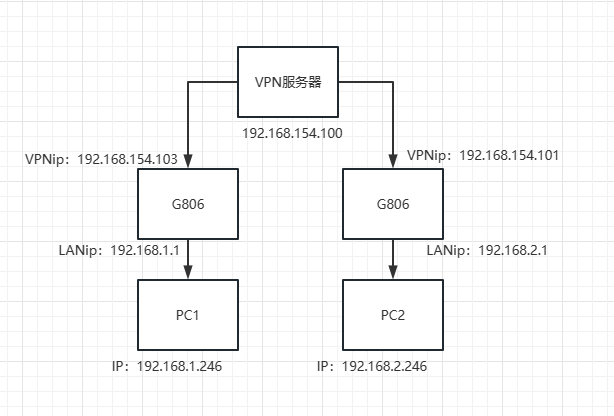

设备连接框图如下:
(2)设置

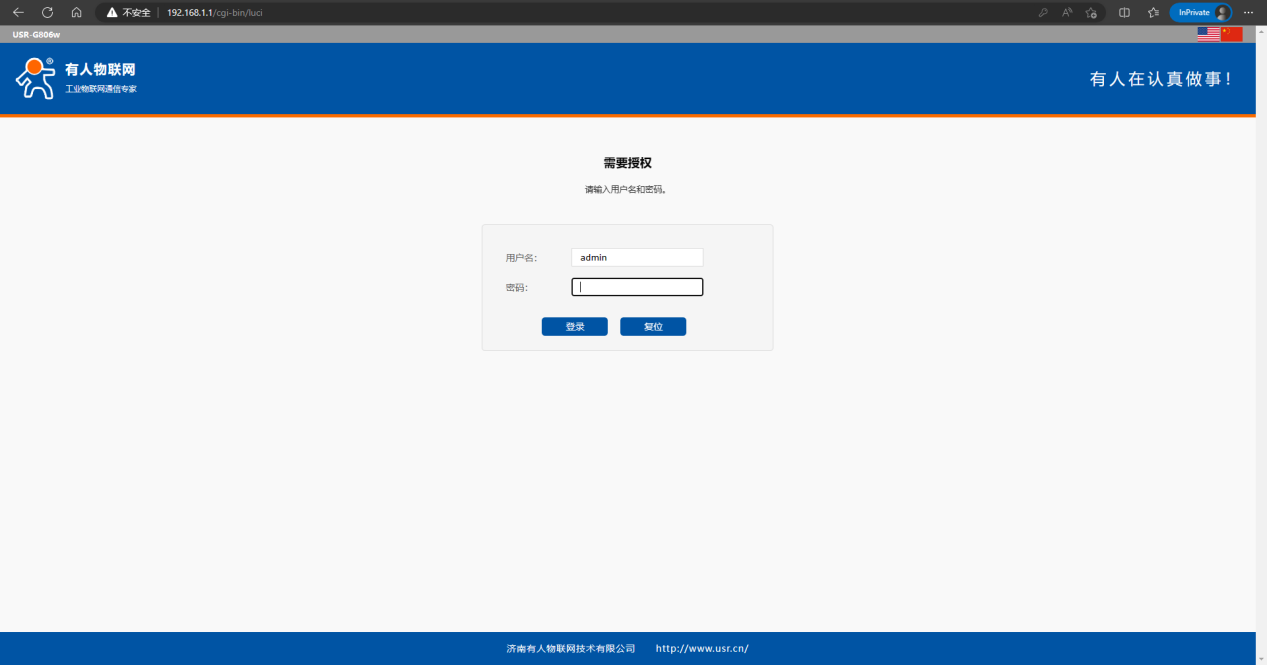

G806w通过wifi(默认开启AP功能)连接电脑(PC1),输入默认LAN口IP:192.168.1.1进入内置网页。用户名/密码默认为admin。

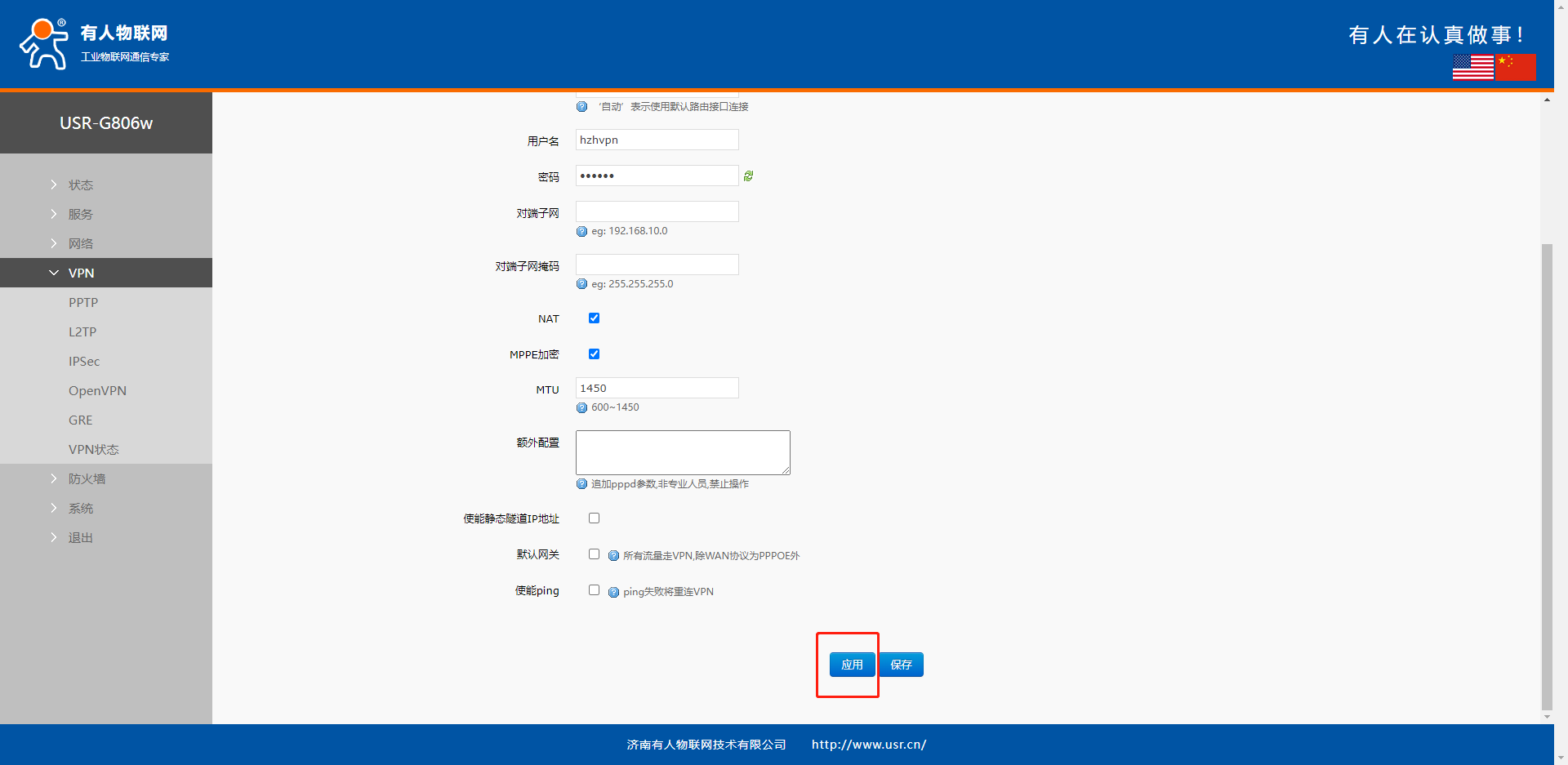

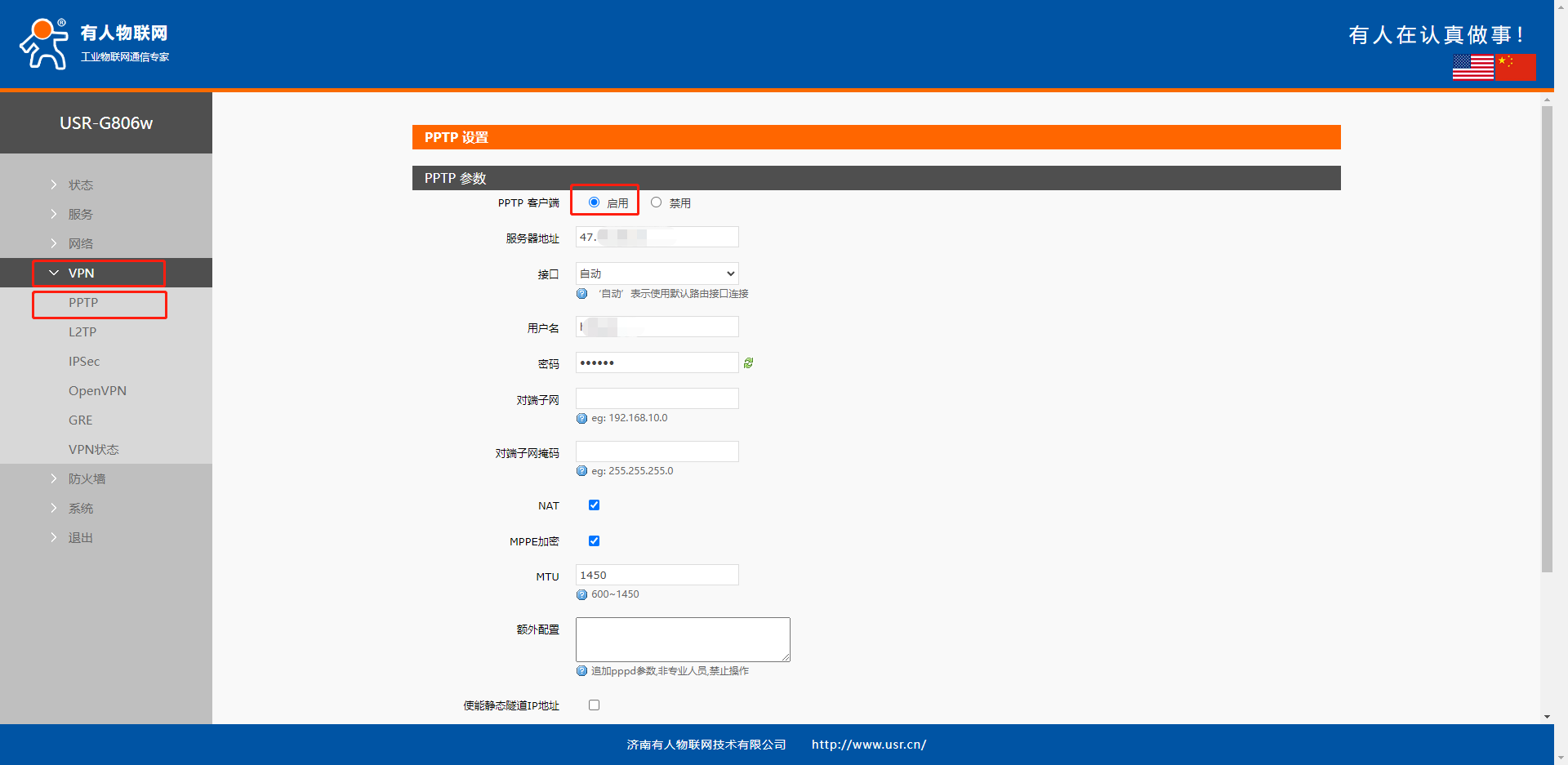

在VPN--PPTP勾选启用,相关参数与服务器对应。

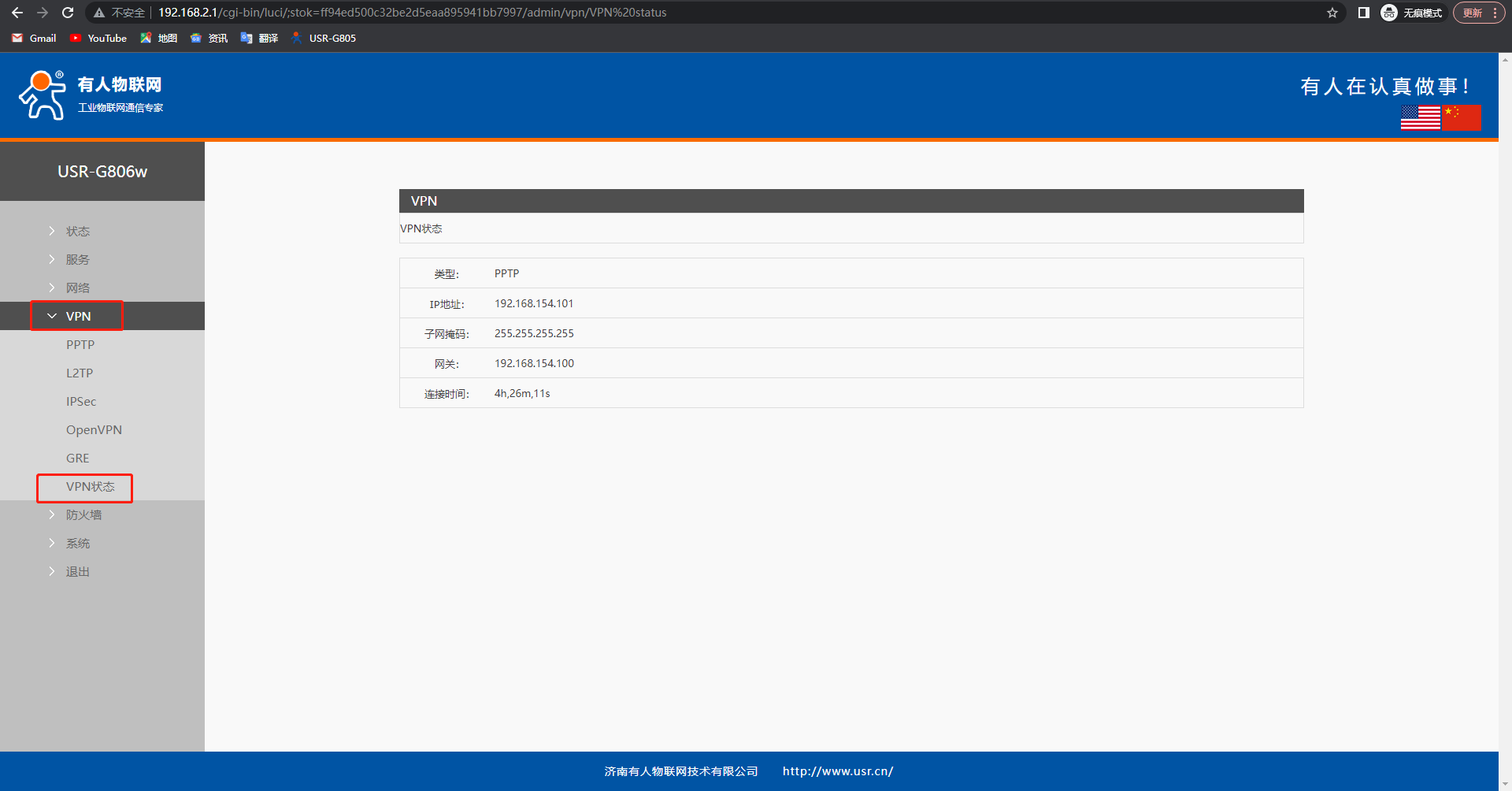

可在VPN--VPN状态查看连接状态。如下,表示VPN已正常连接。
在网络--静态路由设置到对端子网的静态路由。
接口选择PPTP,对象为对端子网的IP或者网段,子网掩码与设备对应,网关可填服务器地址或者对端VPN ip,跃点数可根据需要设置。设置完成后点击添加。

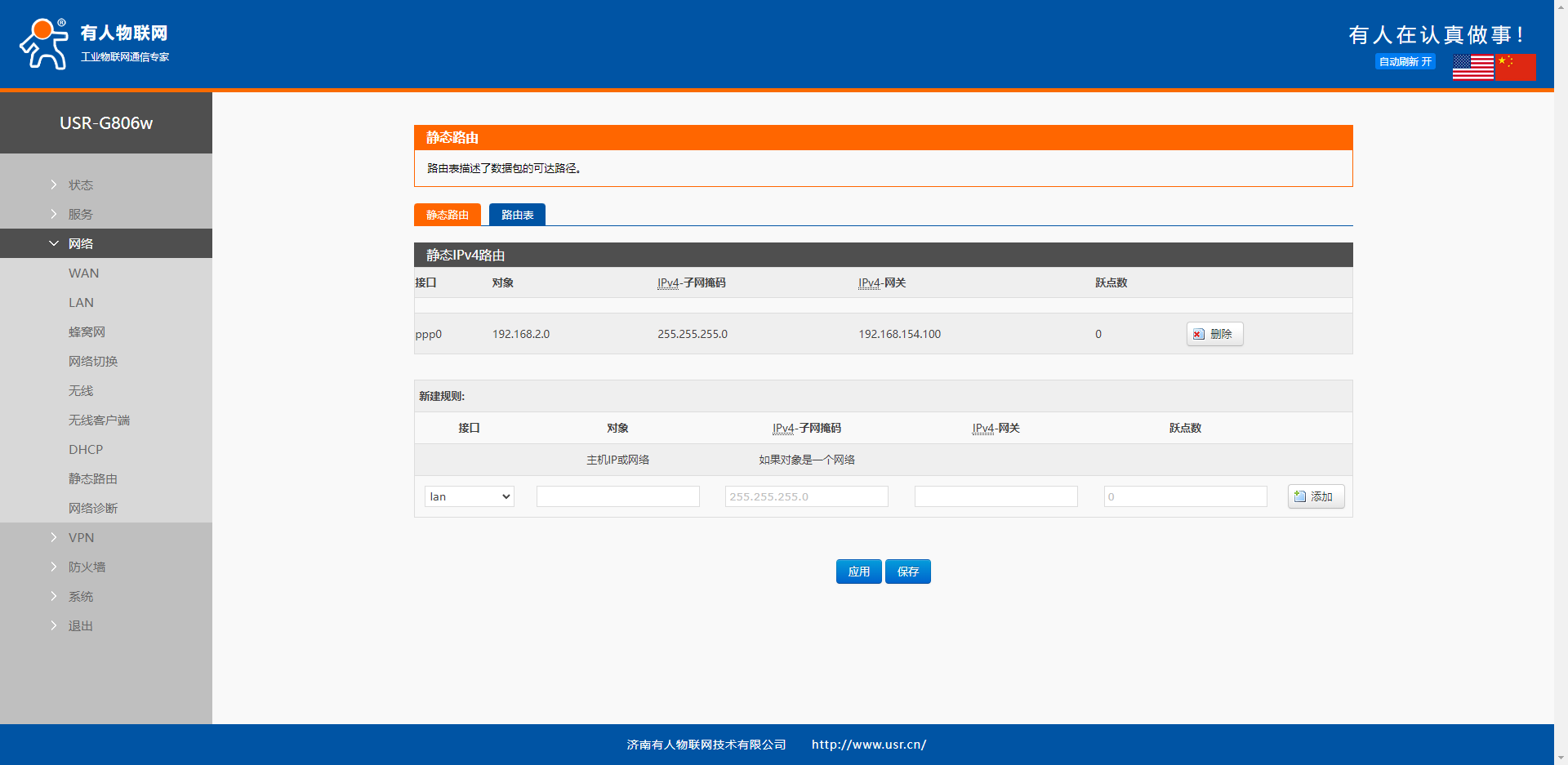

添加后如下图,点击应用。
设置另一台电脑(PC2),用同样的方法进入内置网页。

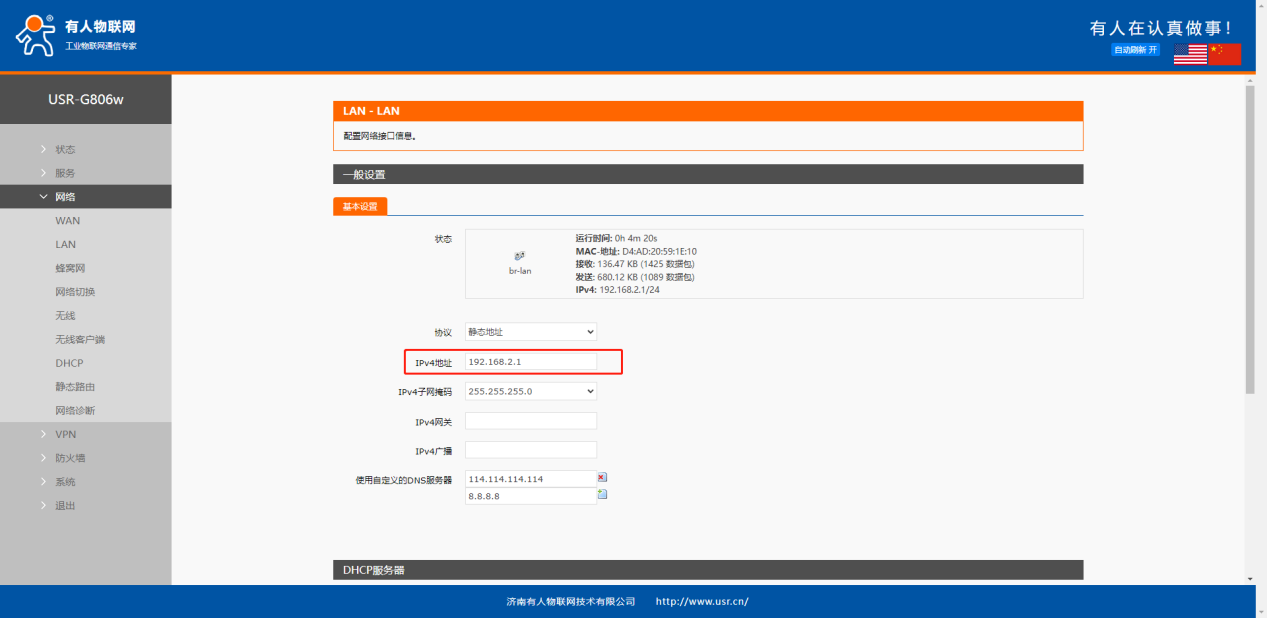

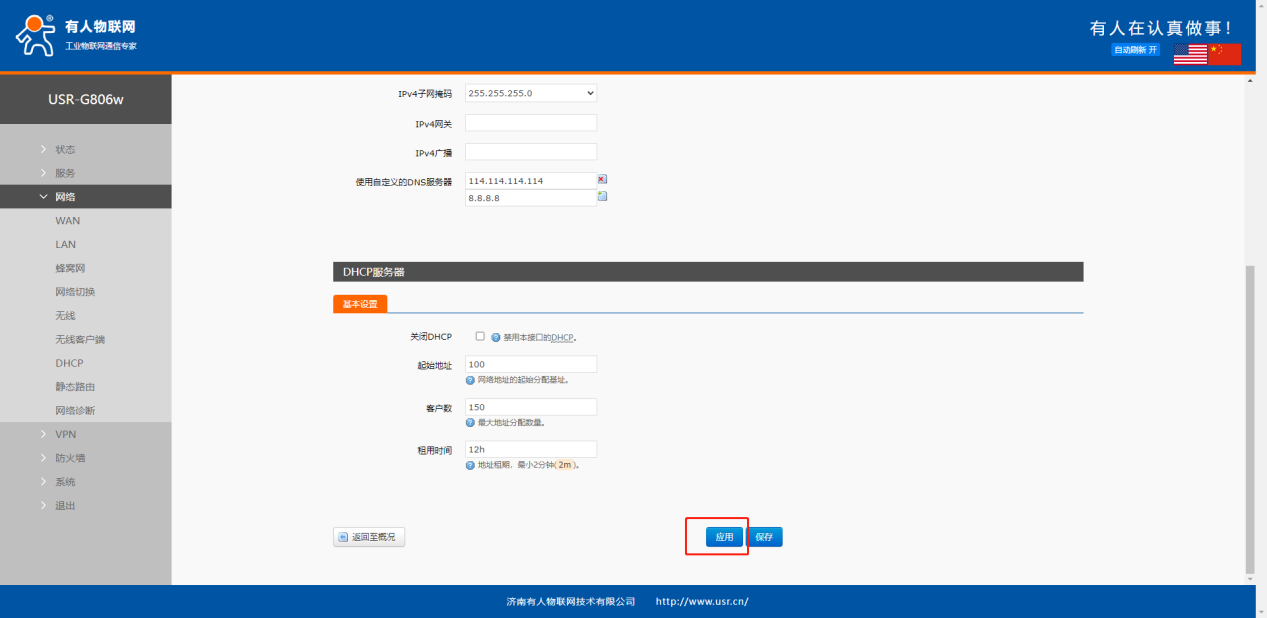

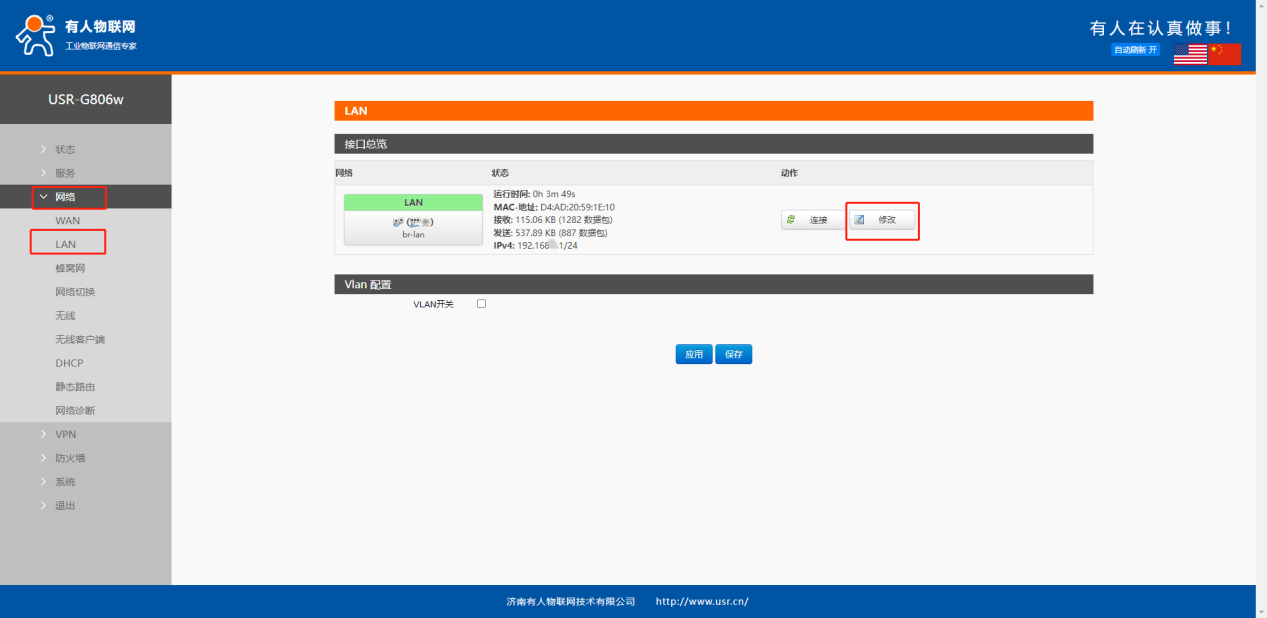

为了避免网段冲突,修改lan口为192.168.2.1。在网络--LAN点击修改,修改完成后点击应用,等待一分钟后给设备断电重启。
设备启动后,重新登录内置网页,连接VPN。
VPN连接成功后,设置静态路由(注意区分对象)。

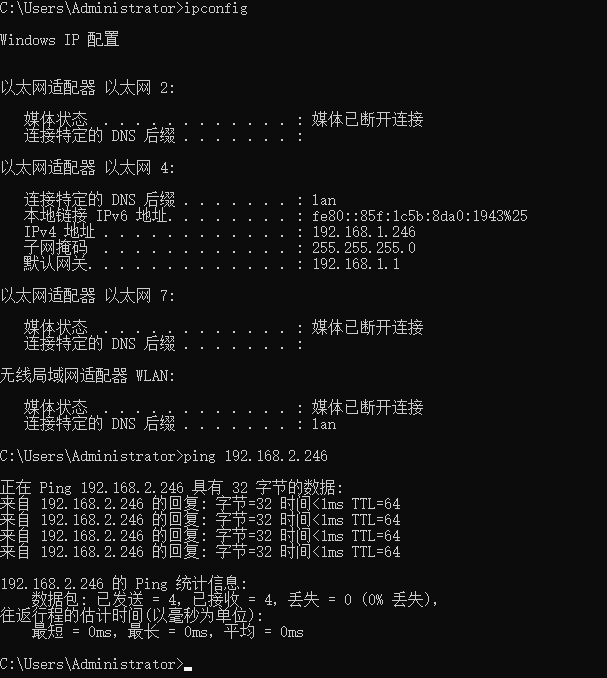

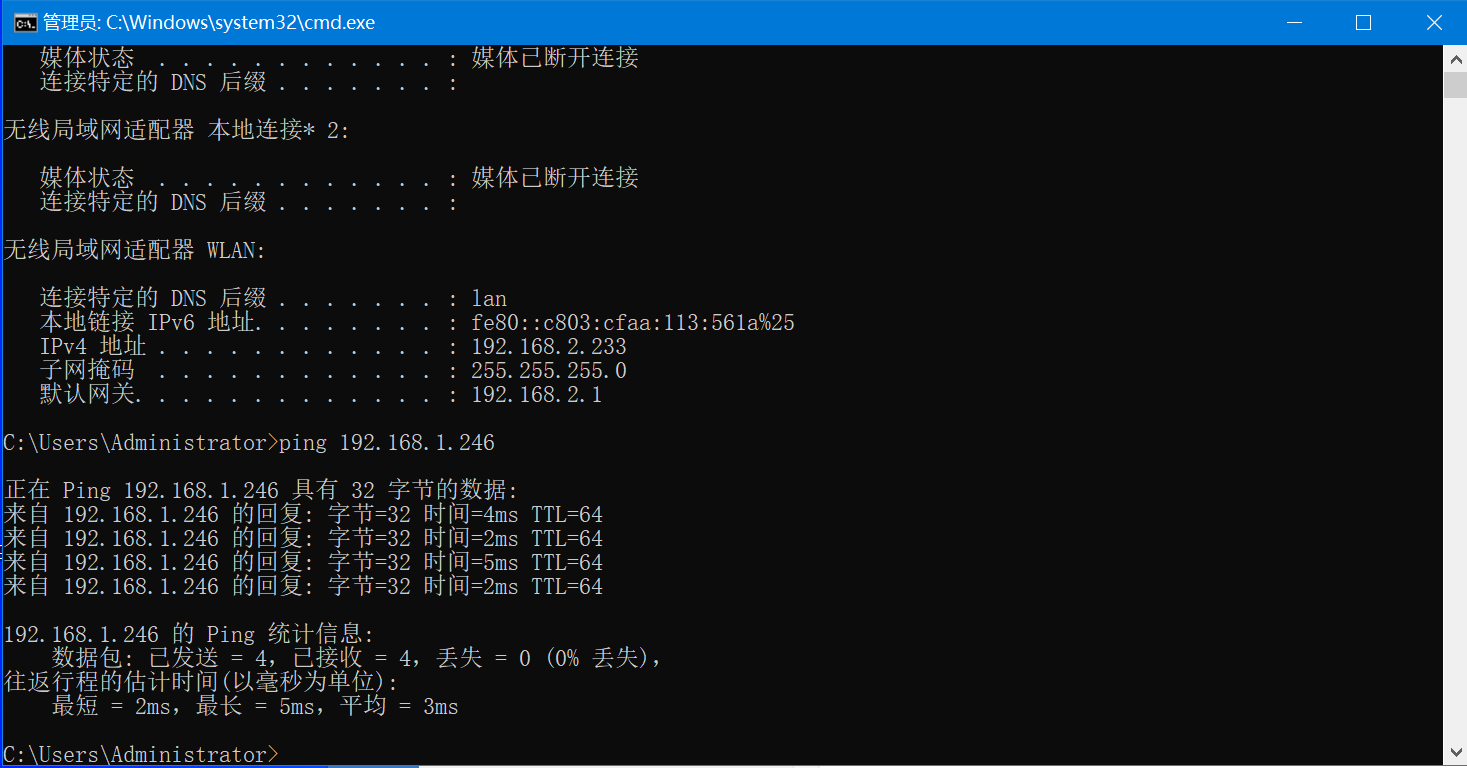

全部设置完成后,两台电脑互相ping对端电脑(注意:电脑多网卡时请带对应的网卡ping)。
如下表示设置正确,链路已通。
编写人:鞠思奇 编写日期:2024-02-04
审核人:金志方 审核日期:2024-03-05
订正版本:V1.0 订正内容:初稿
