USR-DR152串口配置短信AT指令使用示例
备注:USR-DR152支持有人公司的内置SIM卡联网。内置卡不能发送短信,测试短信透传功能,需要插入可以发送短信的手机卡。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-DR152 设置软件(新):https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR152 产品 1台
12V端子电源适配器 1个
USB-RS232串口线 1条
DB9转接板 1个
笔记本电脑 1台
2、硬件连接

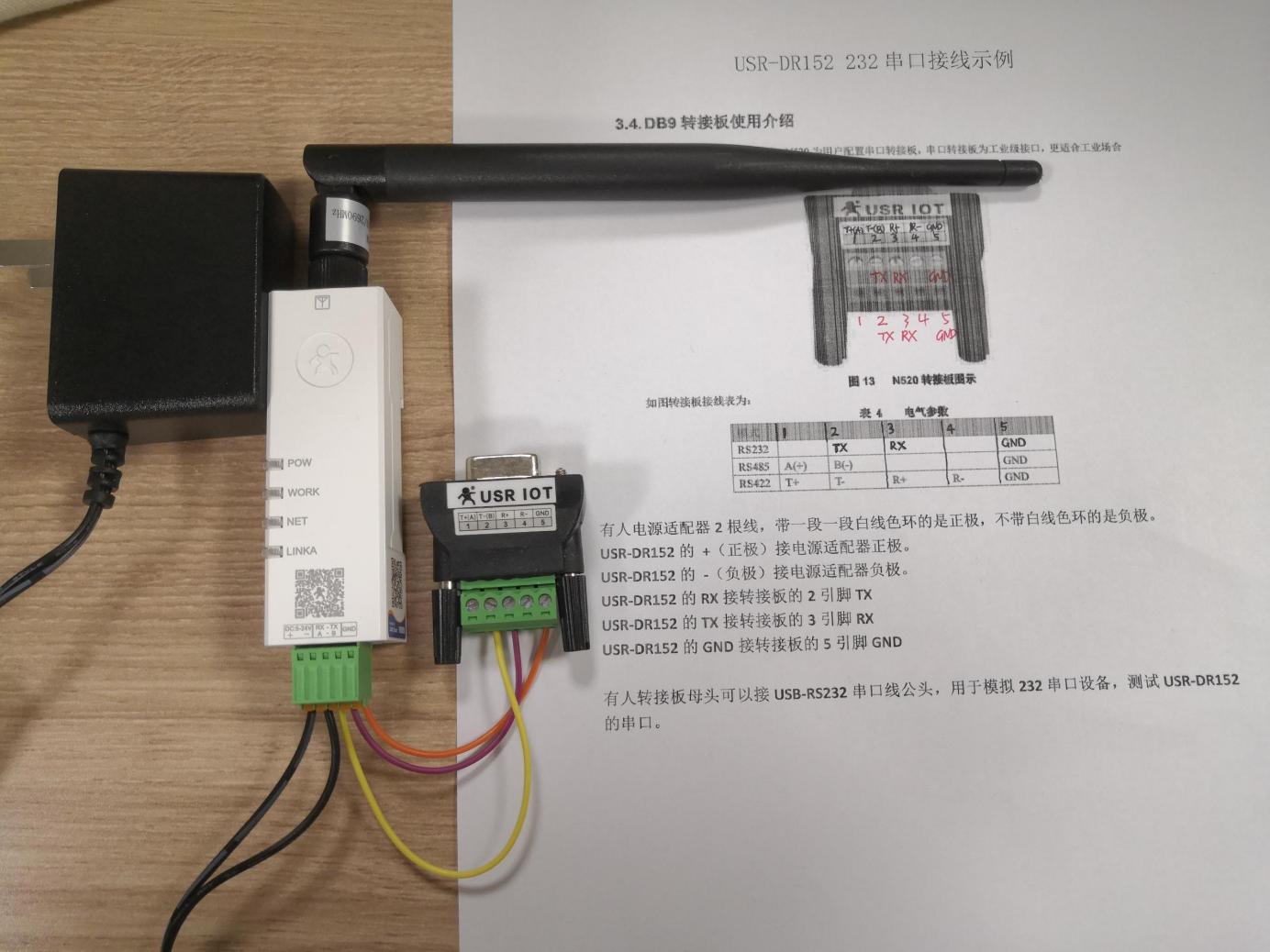

有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。
USR-DR152的 +(正极)接电源适配器正极。
USR-DR152的 -(负极)接电源适配器负极。

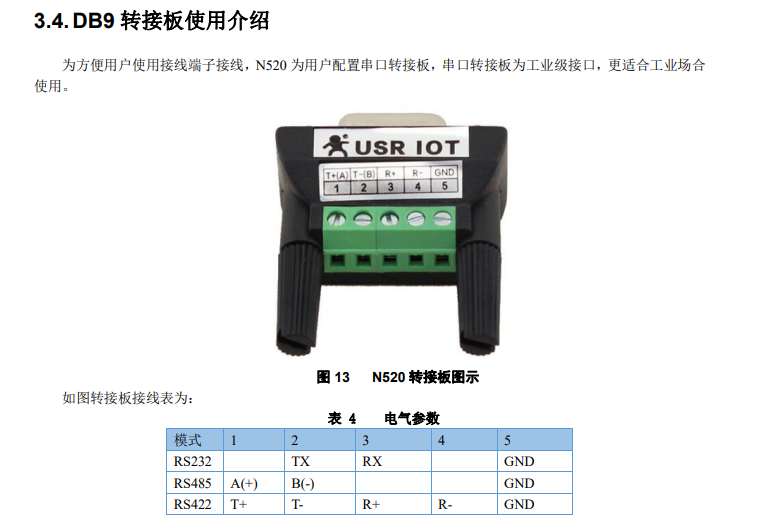

USR-DR152的RX接转接板的2引脚TX
USR-DR152的TX接转接板的3引脚RX
USR-DR152的GND接转接板的5引脚GND
有人转接板母头可以接USB-RS232串口线公头,用于模拟232串口设备,测试USR-DR152的串口。
3、查看端口号

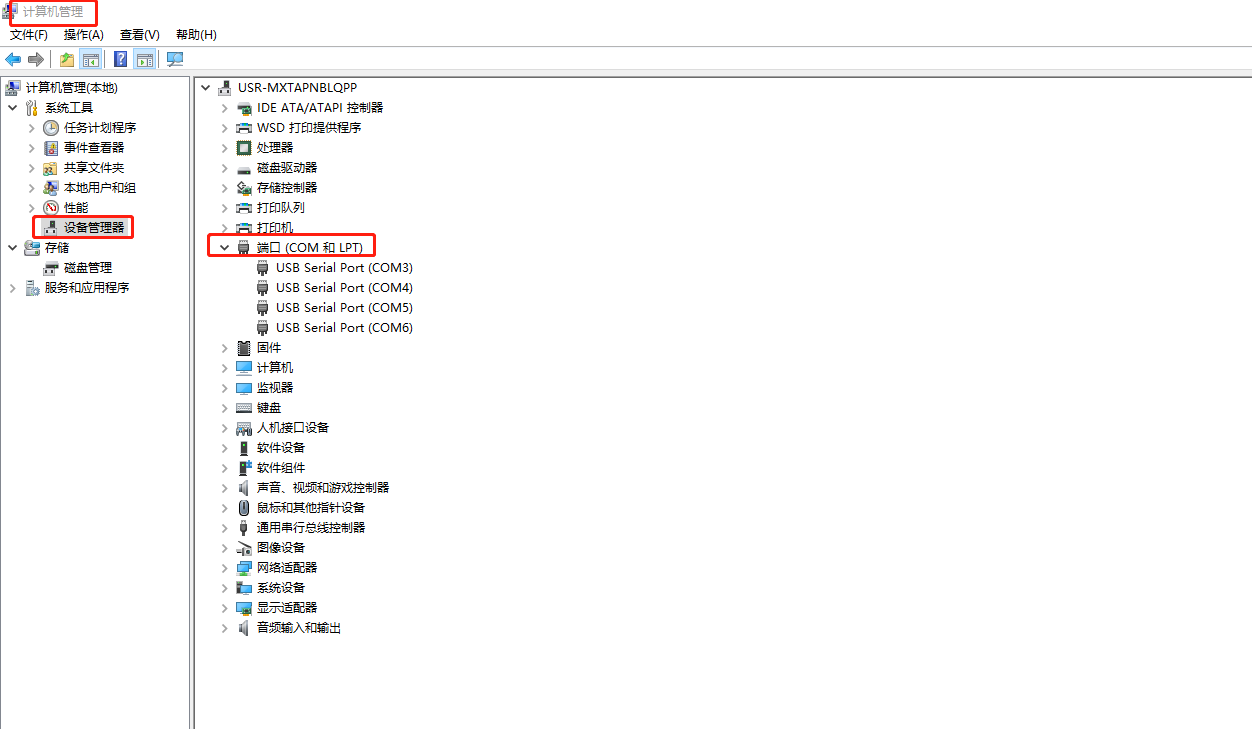

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR152的USB-RS232串口线COM口号,COM3。
三、USR-DR152串口配置

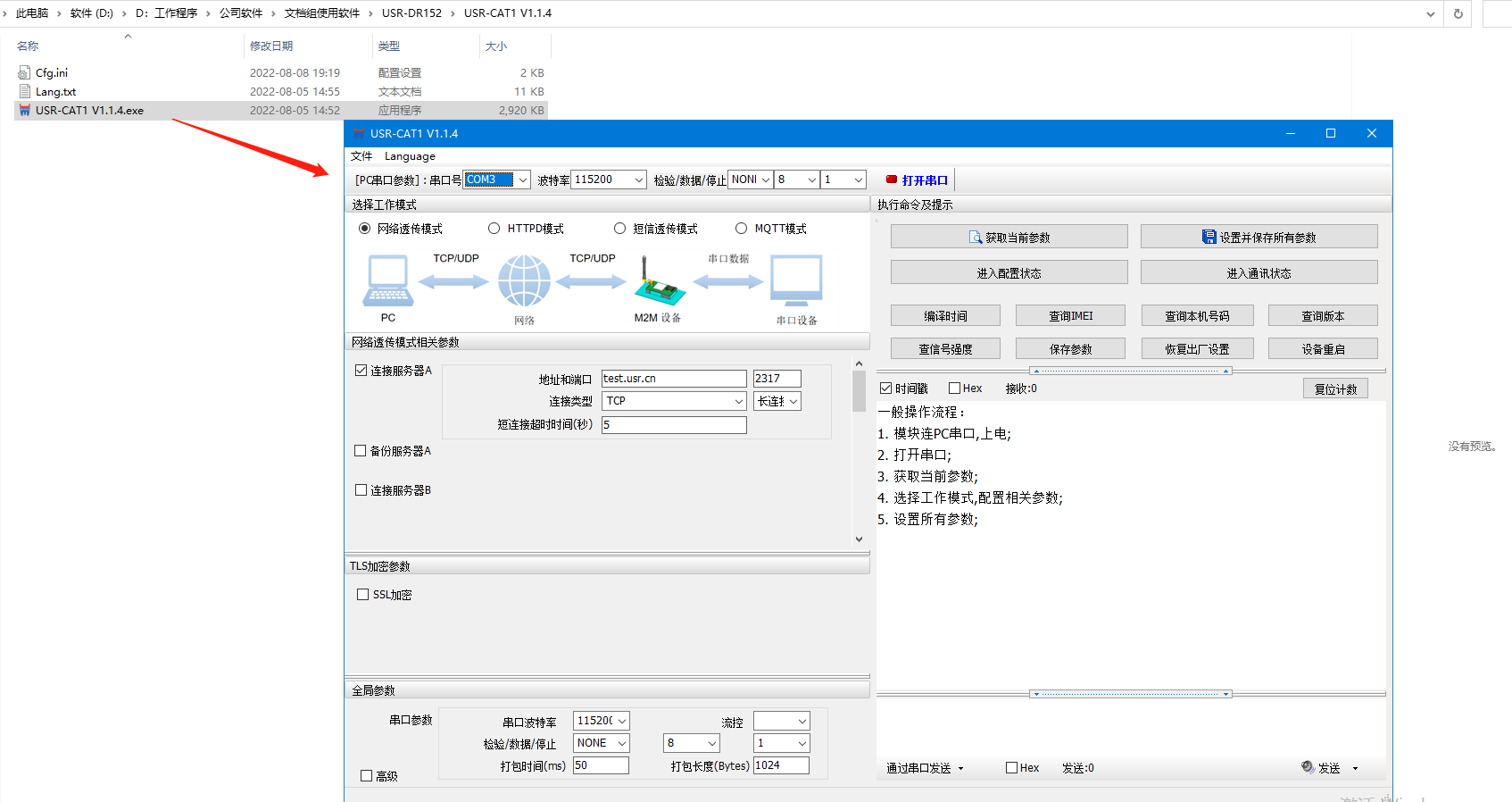

1、打开USR-DR152设置软件USR-CAT1 V1.1.4.exe

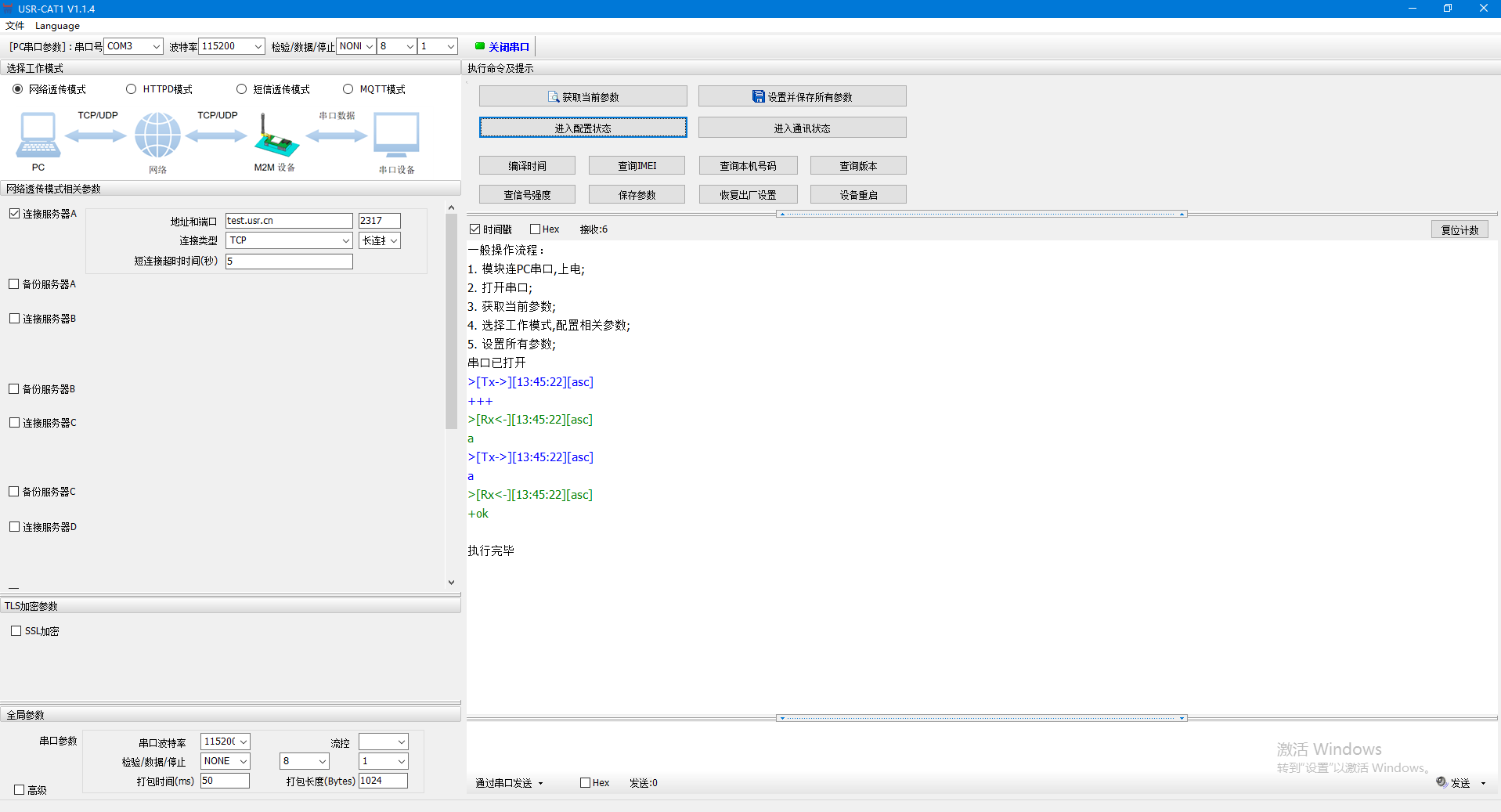

2、打开USB-RS232串口线COM口,设置软件波特率和USR-DR152波特率一致,点击进入配置状态。

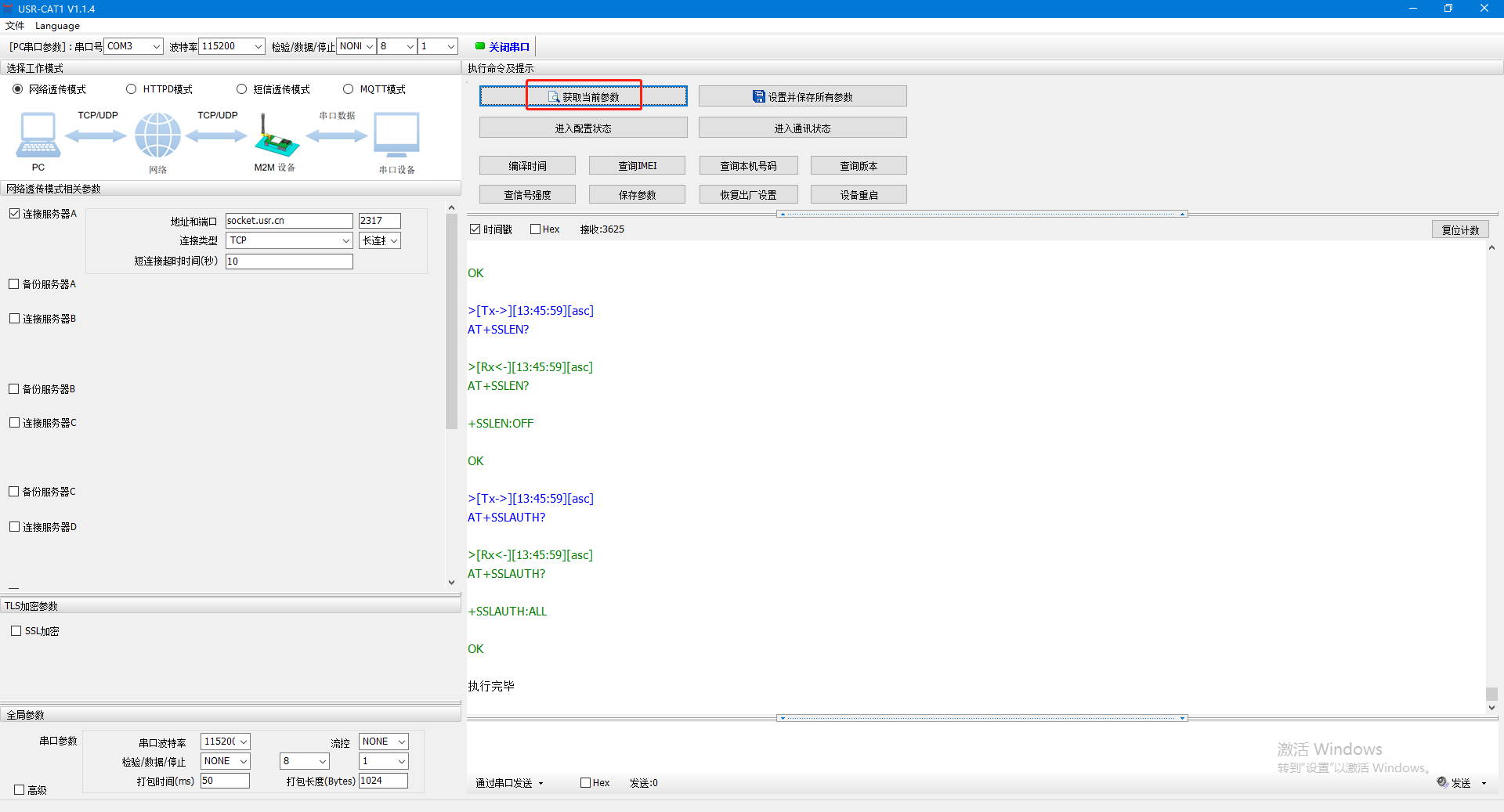

3、点击获取当前参数

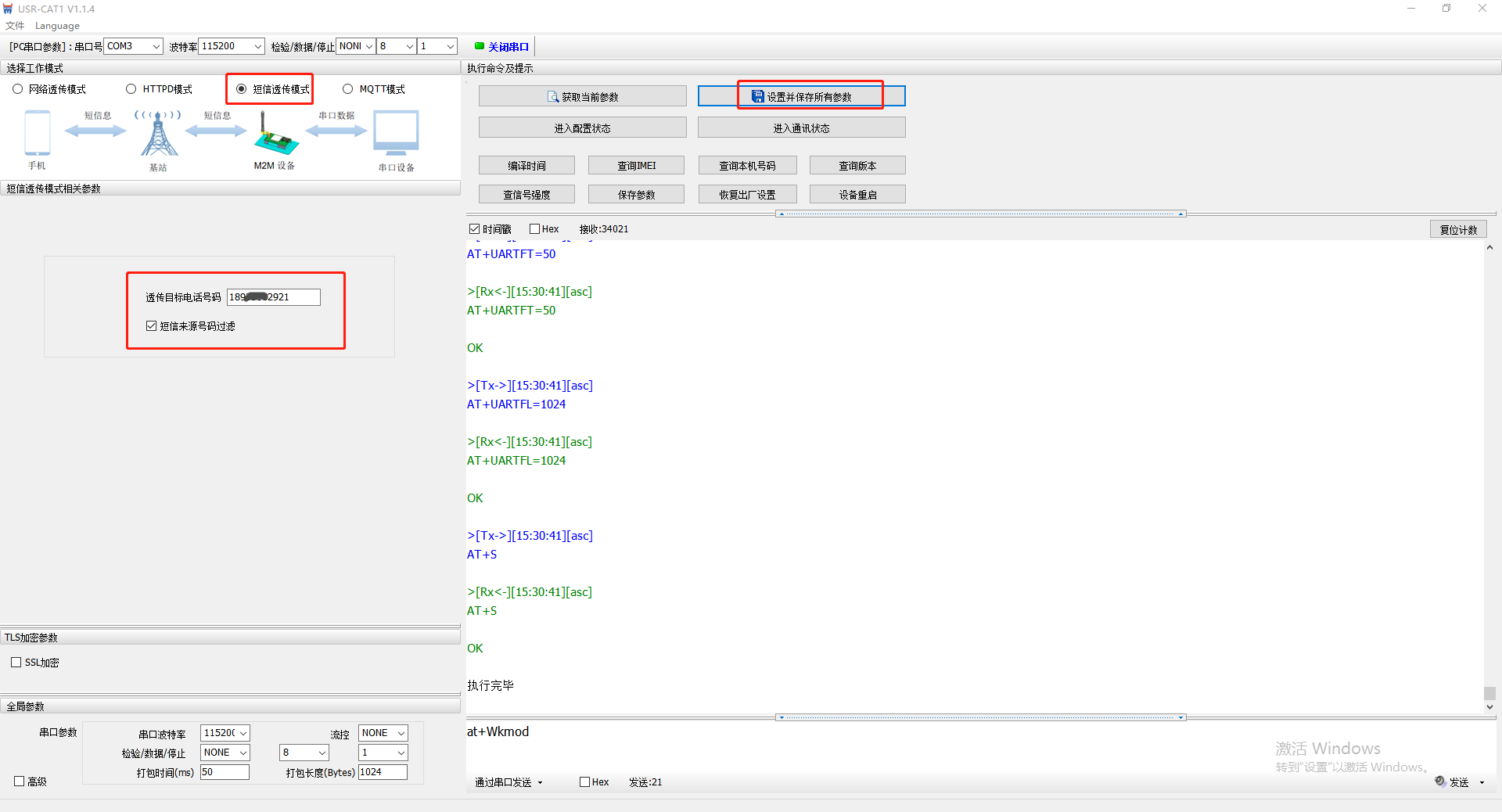

4、勾选短信透传模式,输入透传目标电话号码,点击设置并保存所有参数。USR-DR152参数保存并重启。
四、功能调试
以查询 SocketA 参数为例,发送 AT 指令。注:此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示,实际使用中请输入正确的字符。

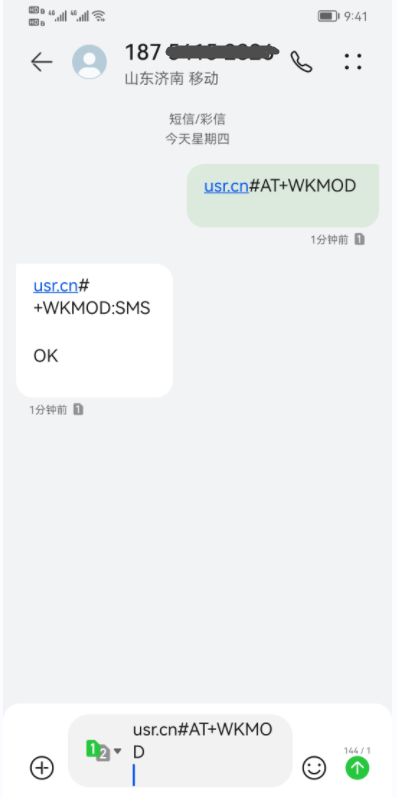

以查工作模式为例,发送 AT 指令,从手机端向模块发送usr.cn#AT+WKMOD(注意该字符串最后有一个回车符),模块接收后, 会返回响应信息如下图:
编写人:金志方 编写日期:2024-04-02
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
