USR-DR152连接有人云(V6版本)云端轮询示例
备注:USR-DR152支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)连接有人云,需要USR-DR152联网。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-DR152 设置软件(新):https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
如果有实际232 MODBUS RTU串口从机设备,可以直接接产品串口,串口参数设置一致,测试有人云云端轮询采集从机数据功能。
如果没有实际串口从机设备,用于调试产品功能,可以找USB串口线,电脑百度去网上下载MODBUS SLAVE 调试软件,安装到电脑,模拟实际串口MODBUS RTU从机设备。
二、硬件连接
1、所需物品
USR-DR152 产品 1台
12V端子电源适配器 1个
USB-RS232串口线 1条
DB9转接板 1个
笔记本电脑 1台

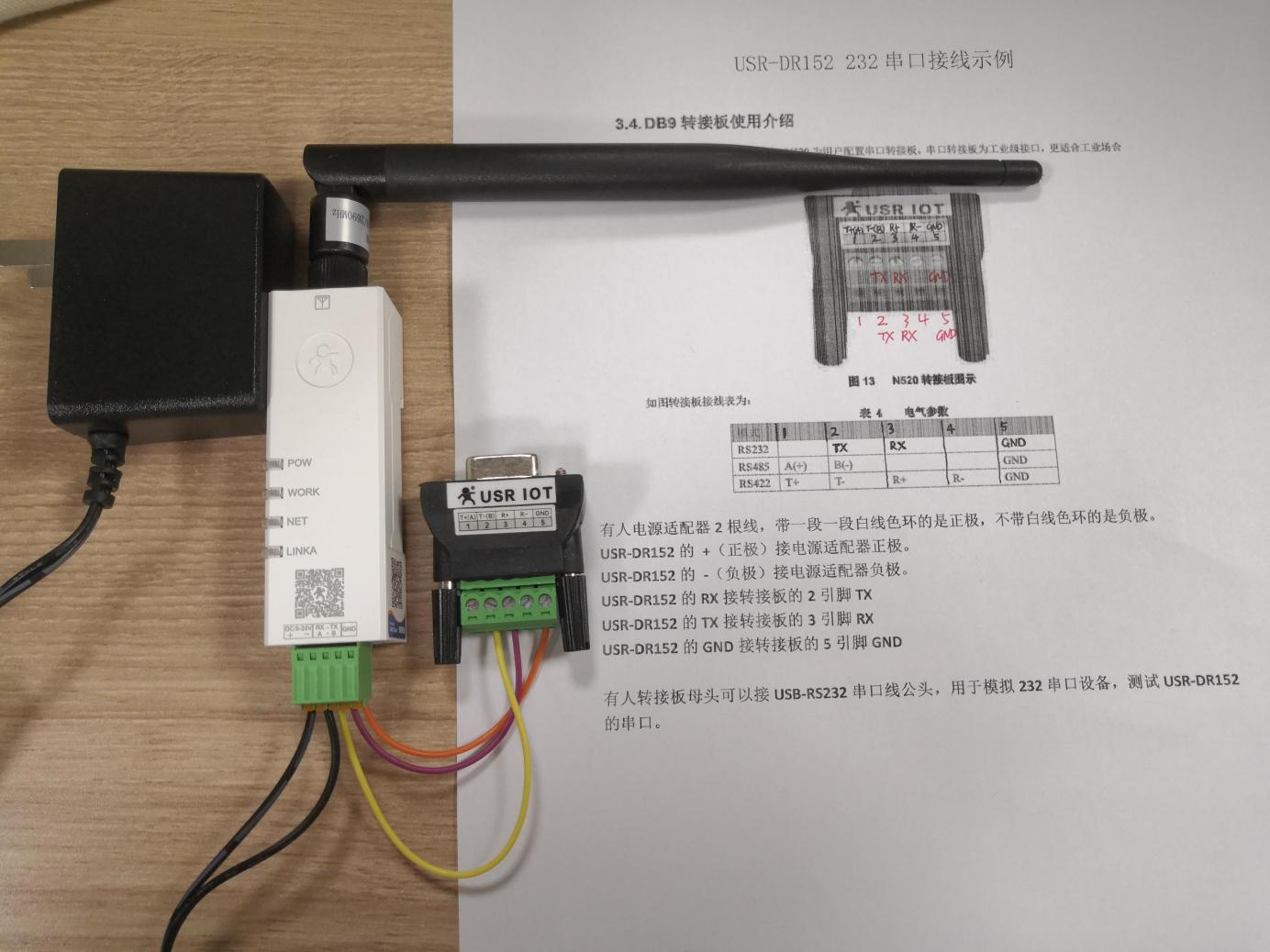

2、硬件连接
有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。
USR-DR152的 +(正极)接电源适配器正极。
USR-DR152的 -(负极)接电源适配器负极。

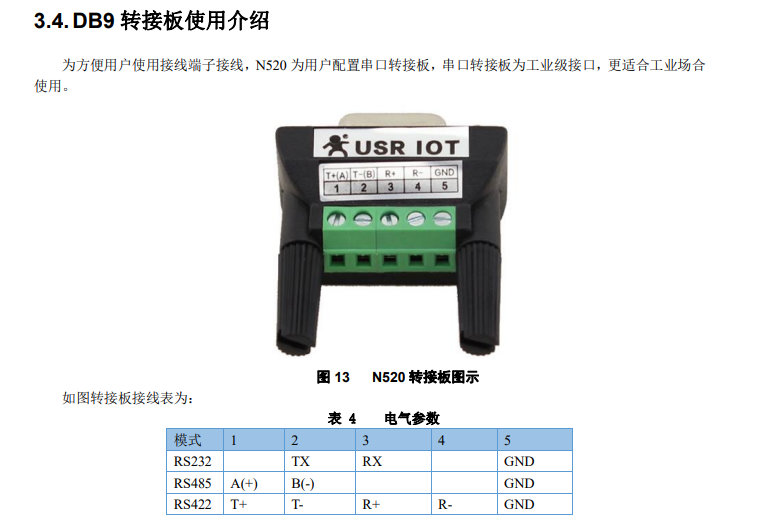

USR-DR152的RX接转接板的2引脚TX
USR-DR152的TX接转接板的3引脚RX
USR-DR152的GND接转接板的5引脚GND
有人转接板母头可以接USB-RS232串口线公头,用于模拟232串口设备,测试USR-DR152的串口。
3、查看端口号

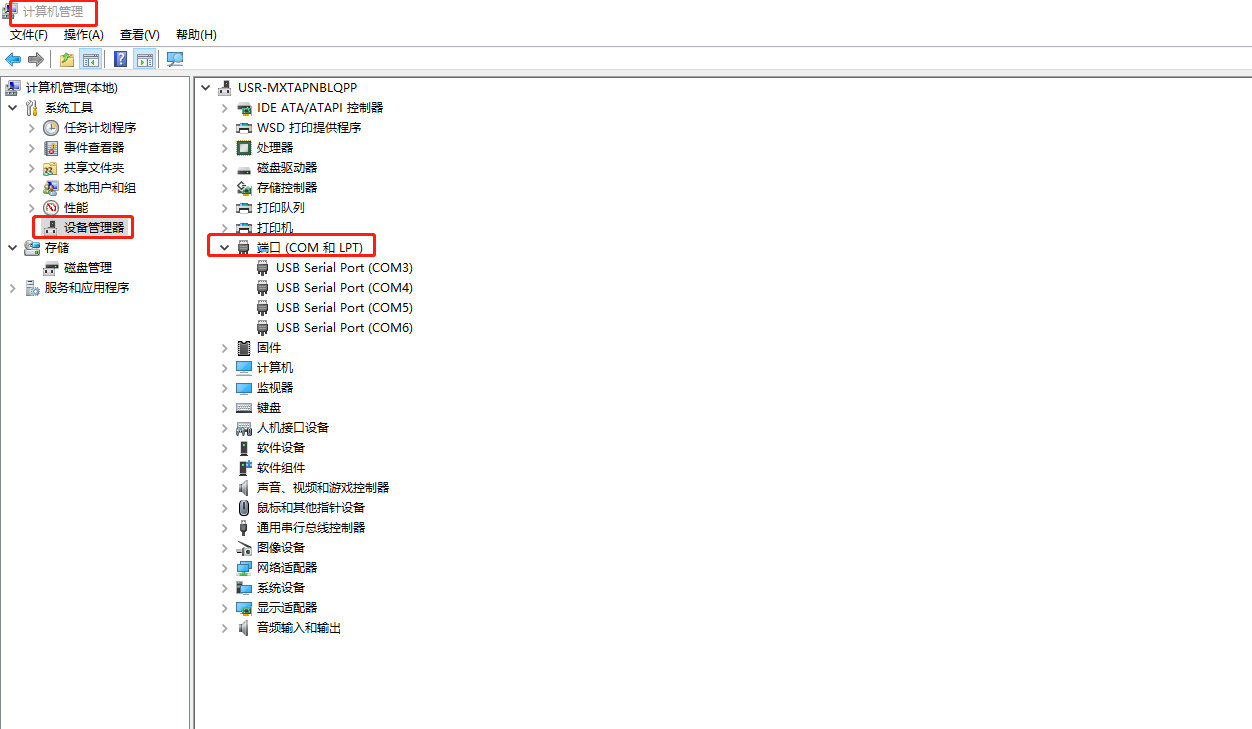

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR152的USB-RS232串口线COM口号,COM4。
三、有人云参数设置

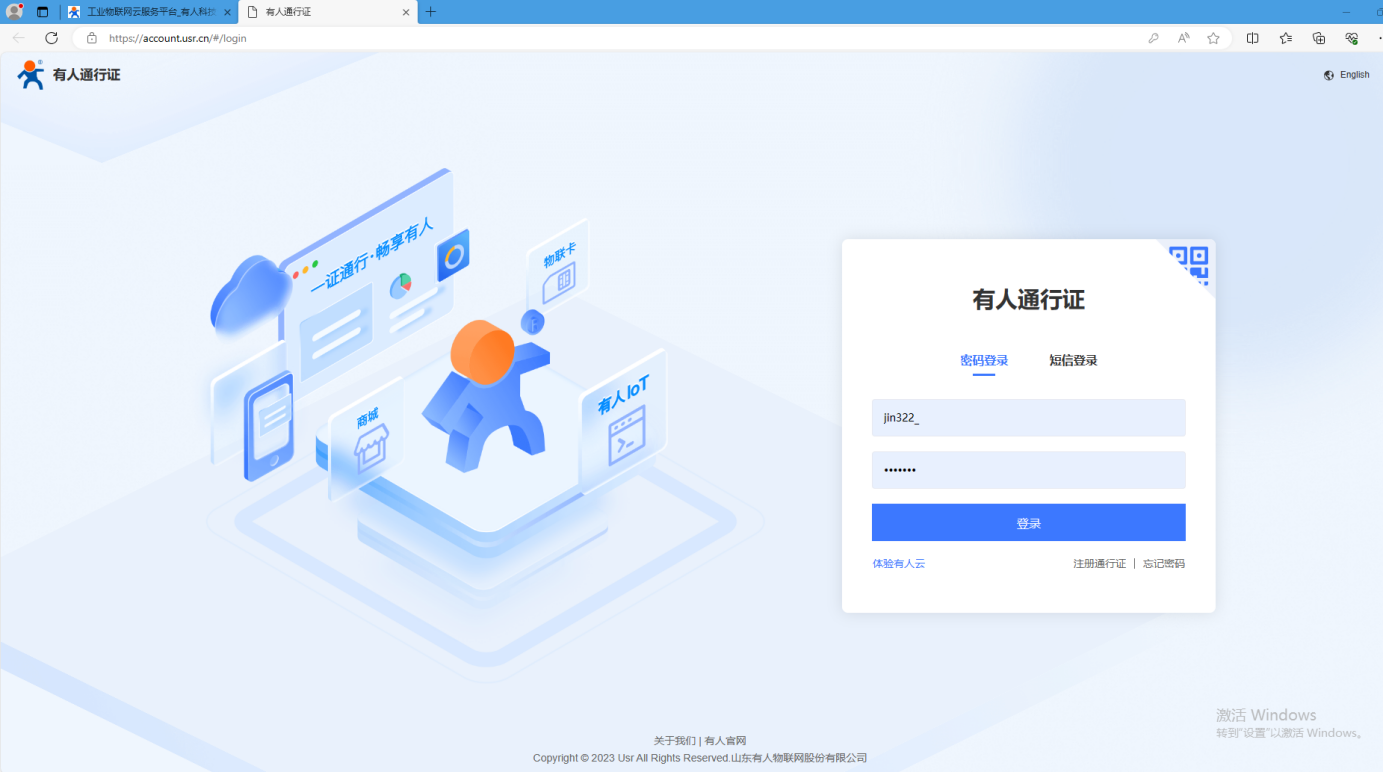

1、登录有人云账号

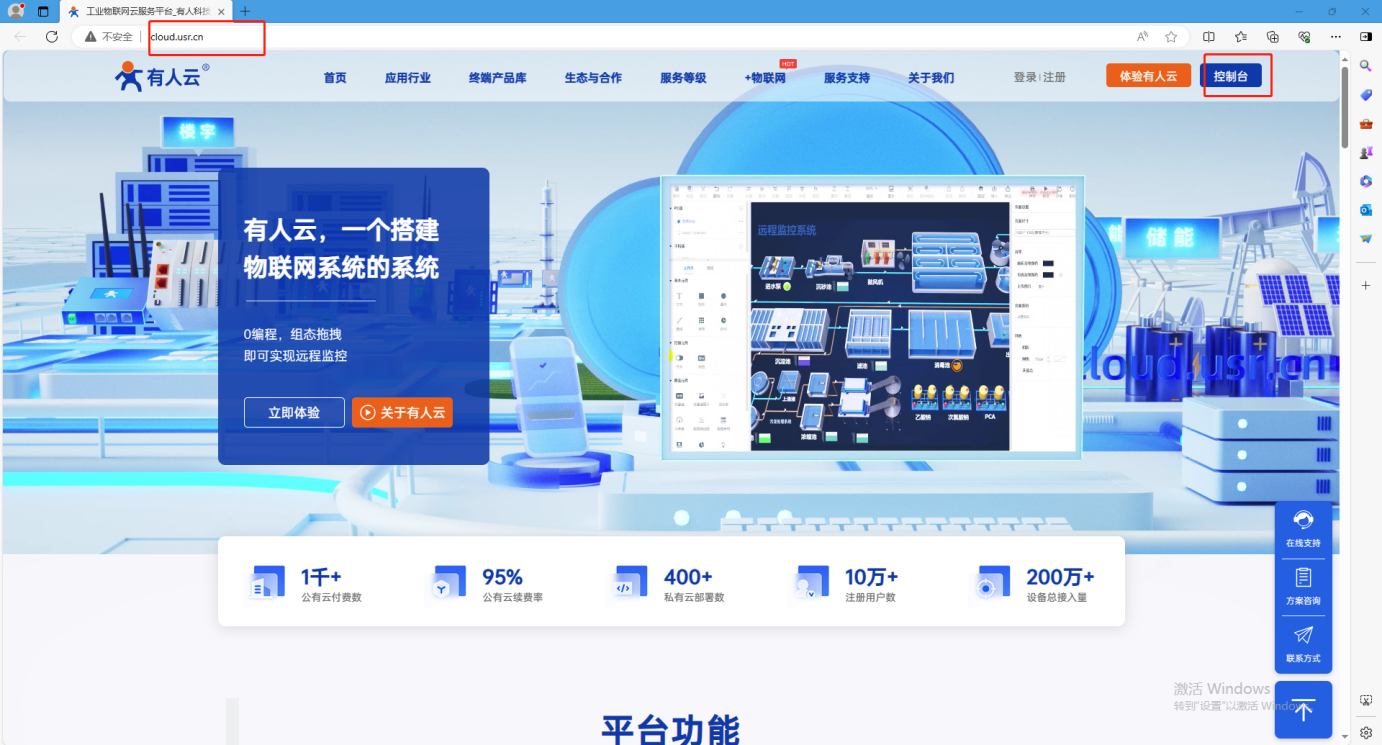

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR-DR152设备

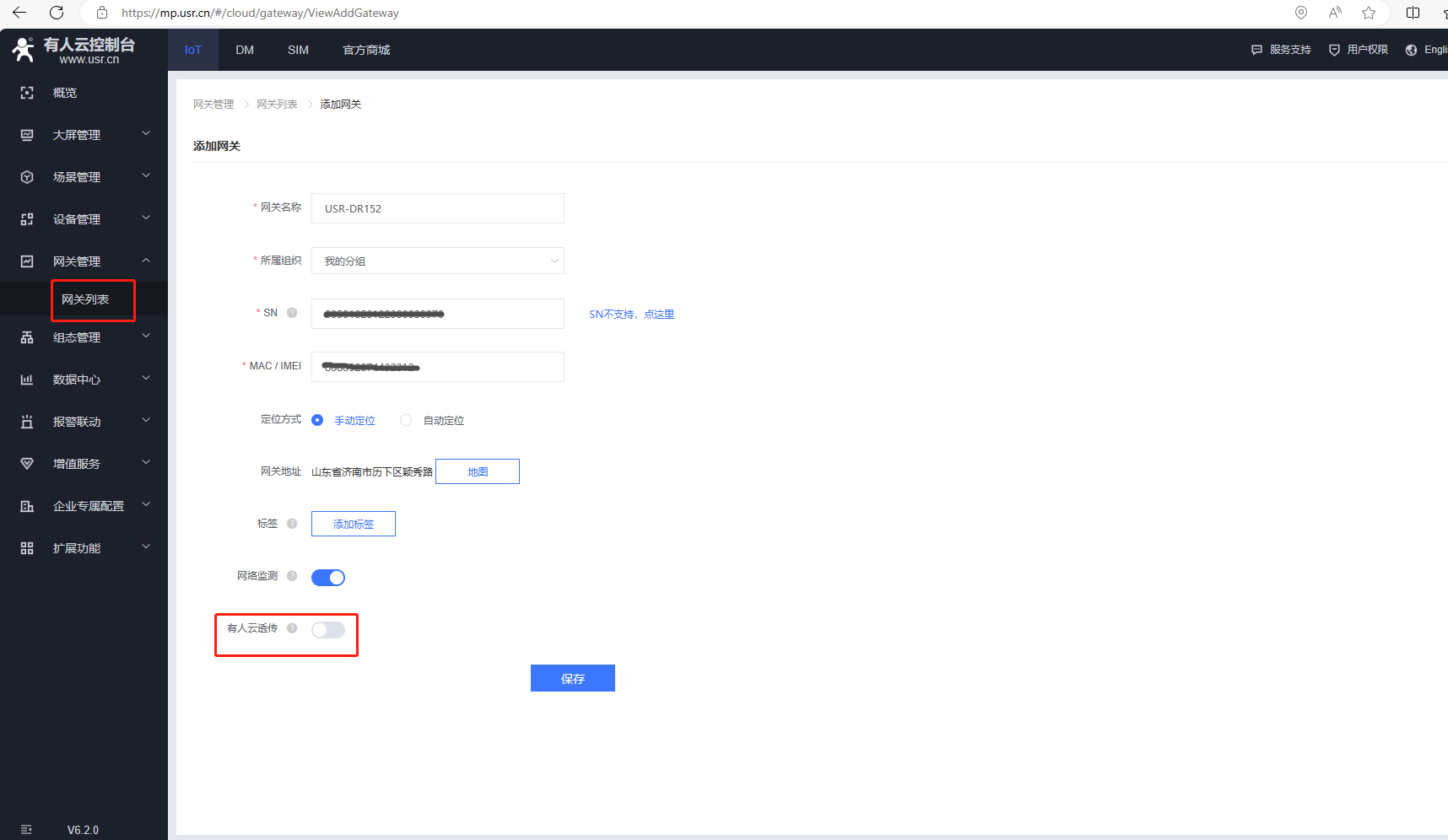

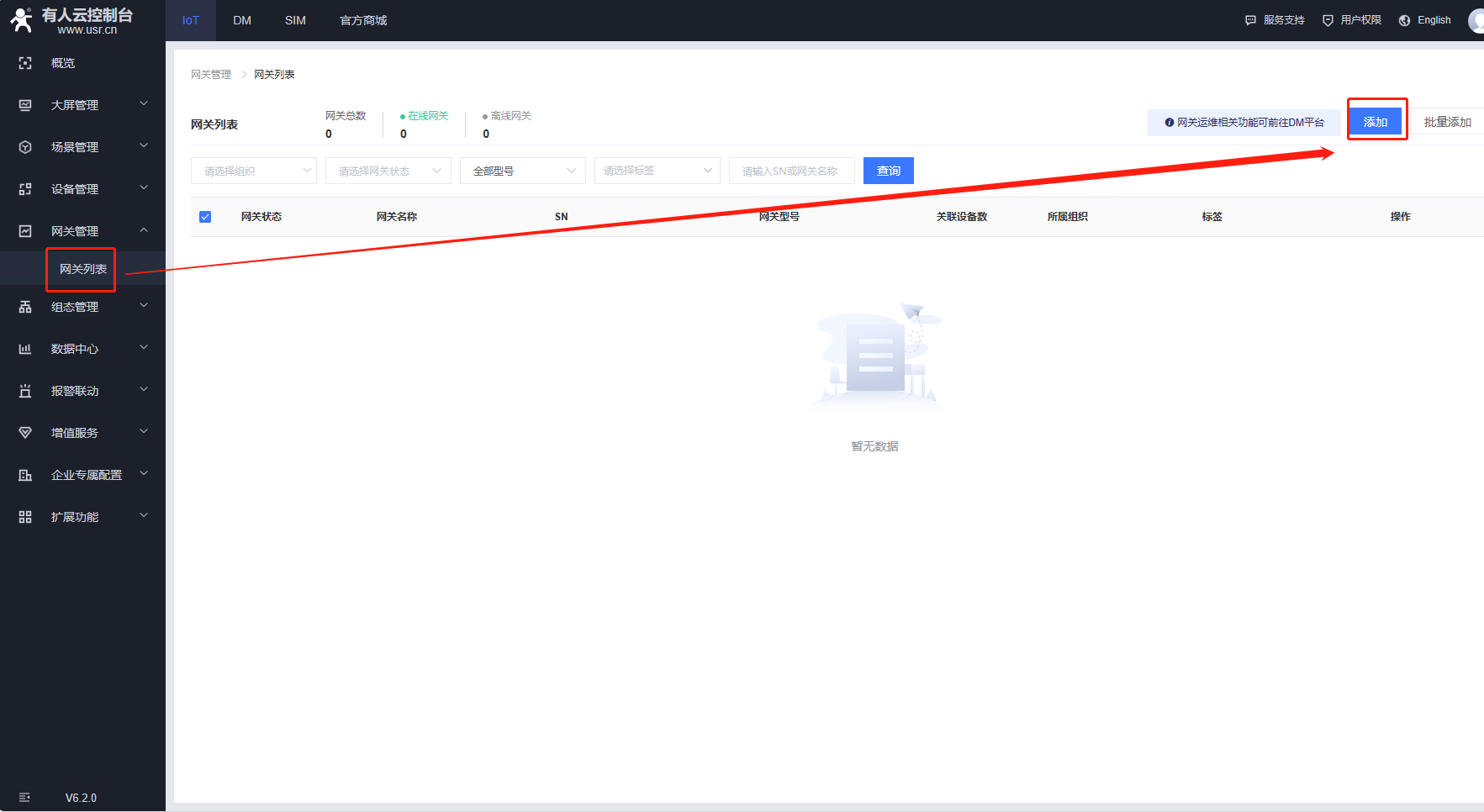

(1)点击网关管理,网关列表,点击添加,点击单个添加。

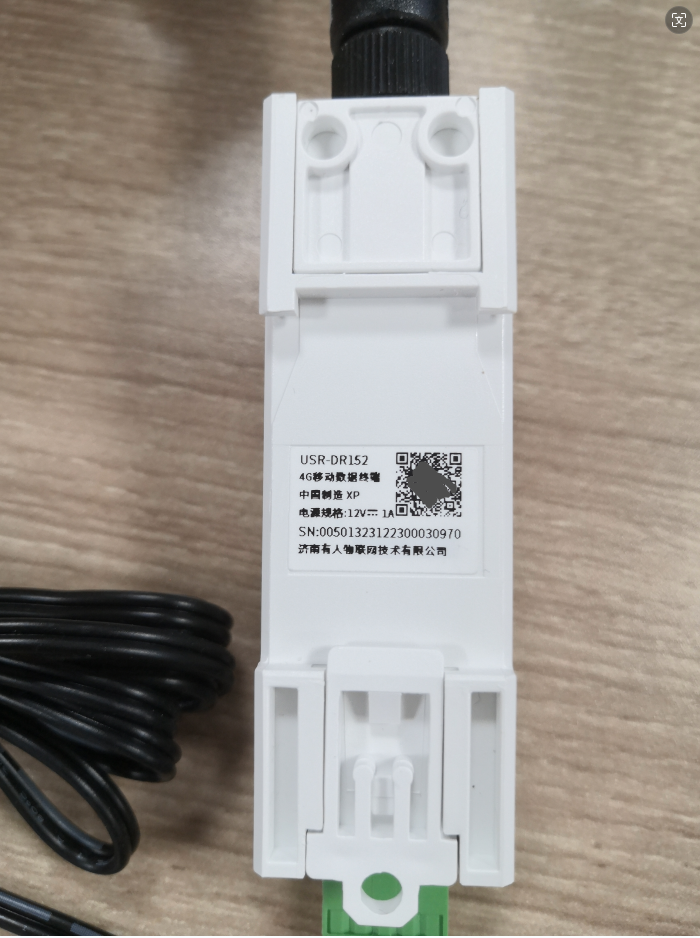

(2)USR-DR152查看产品反面标签,上面有SN信息,可以微信扫码,查看SN和IMEI信息,在有人云上添加设备,用云端轮询时有人云透传需要关闭,最后点击保存。

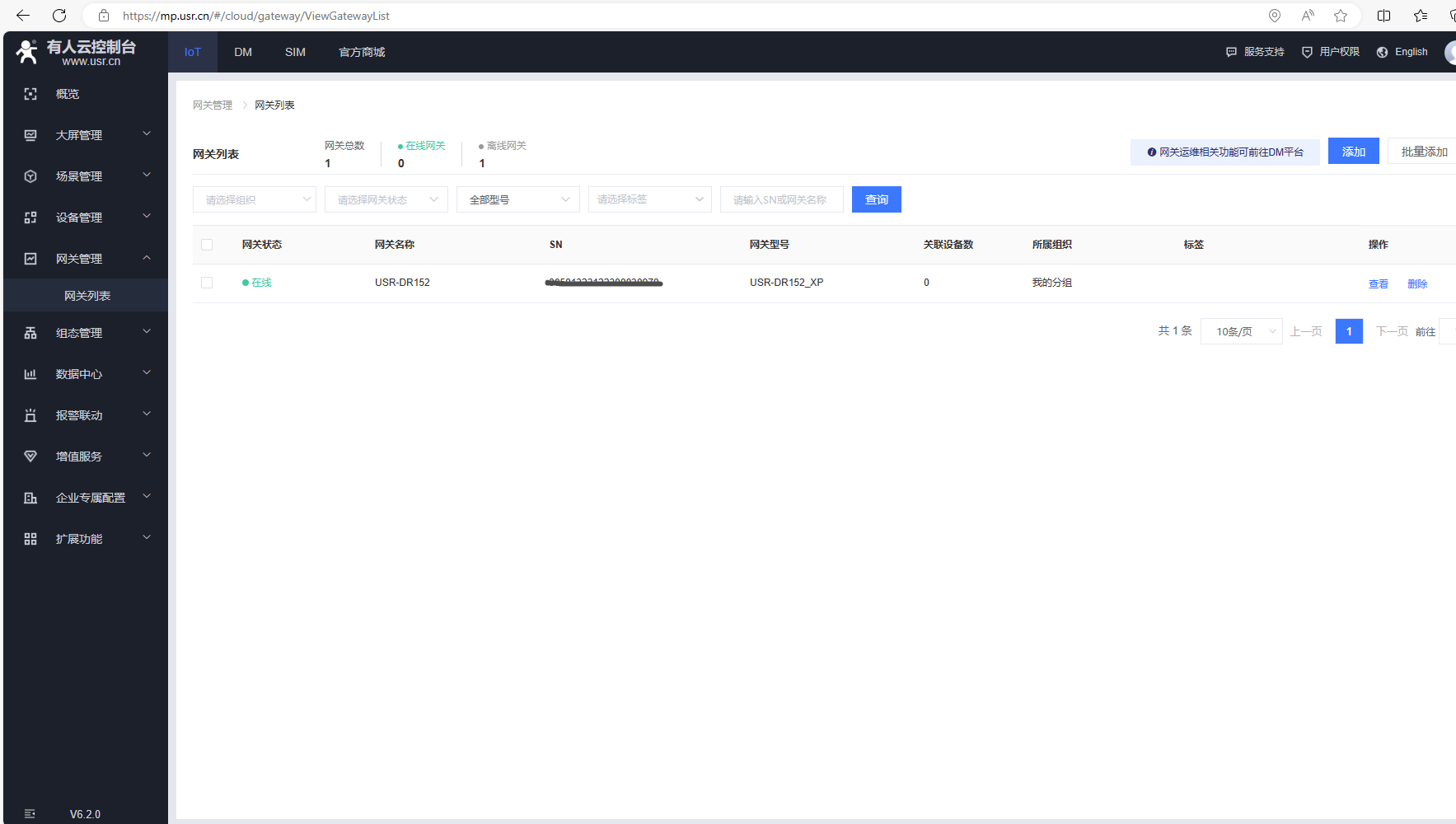

(3)添加完成,返回网关列表,USR-DR152支持我们内置SIM卡,联网正常后,网络状态在线。
(4)添加设备,点击设备管理,点击设备列表,点击添加设备。

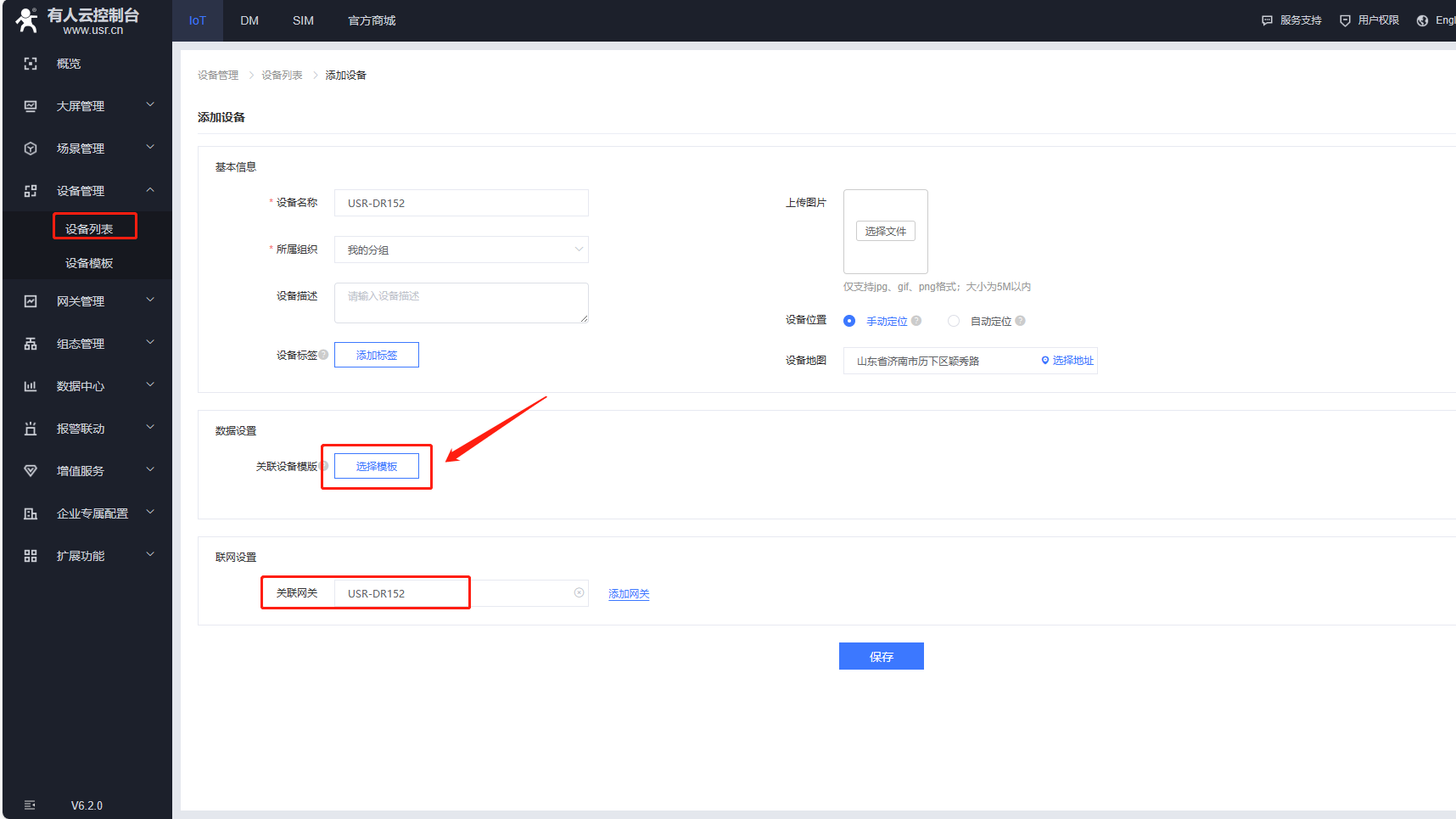

(5)添加模板,输入设备名称,点击选择模板。

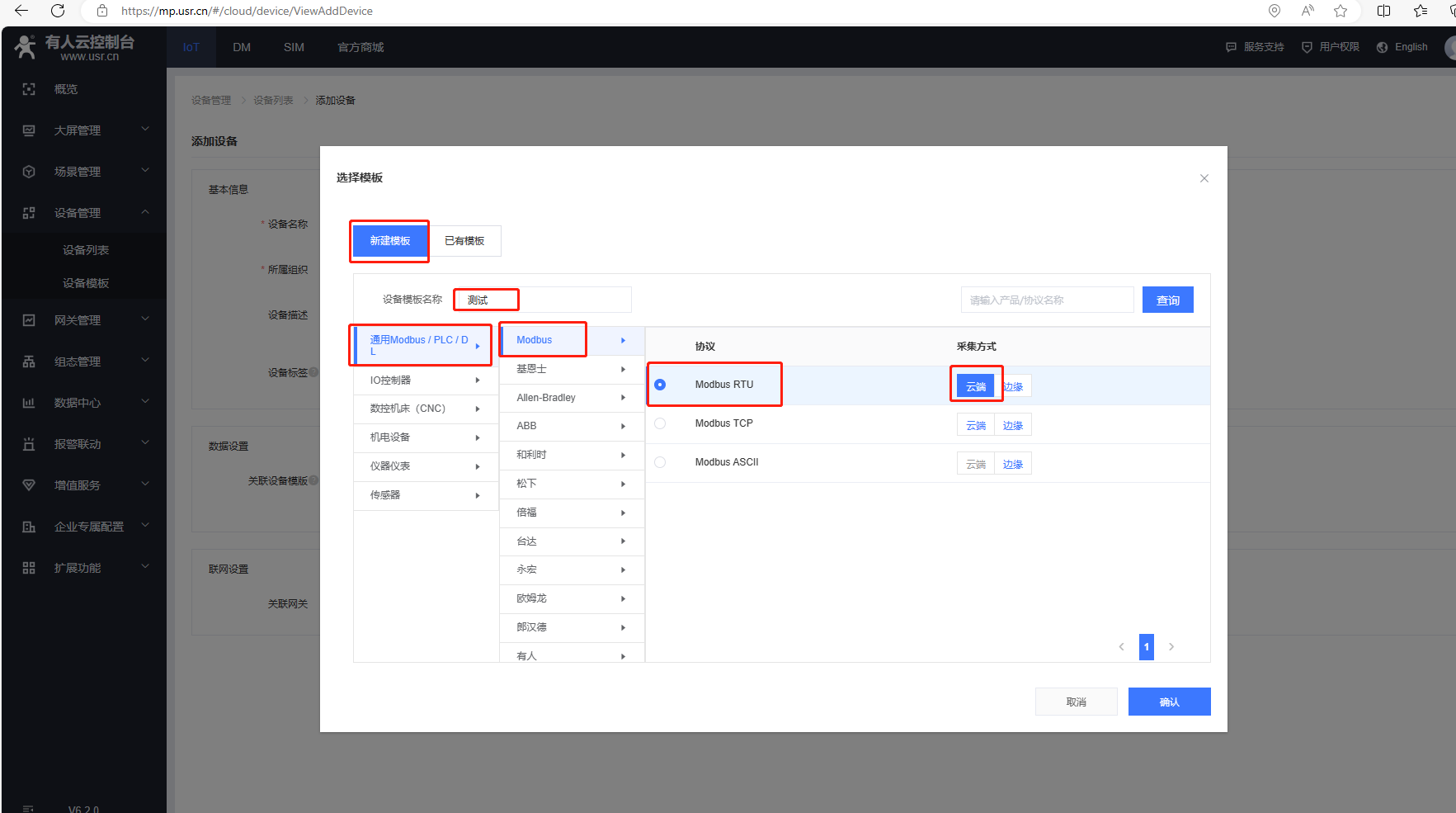

选择新建模板,输入设备模板名称,通用Modbus/PLC/DL,选择Modbus,协议选择Modbus Rtu,采集方式云端,最后确认。

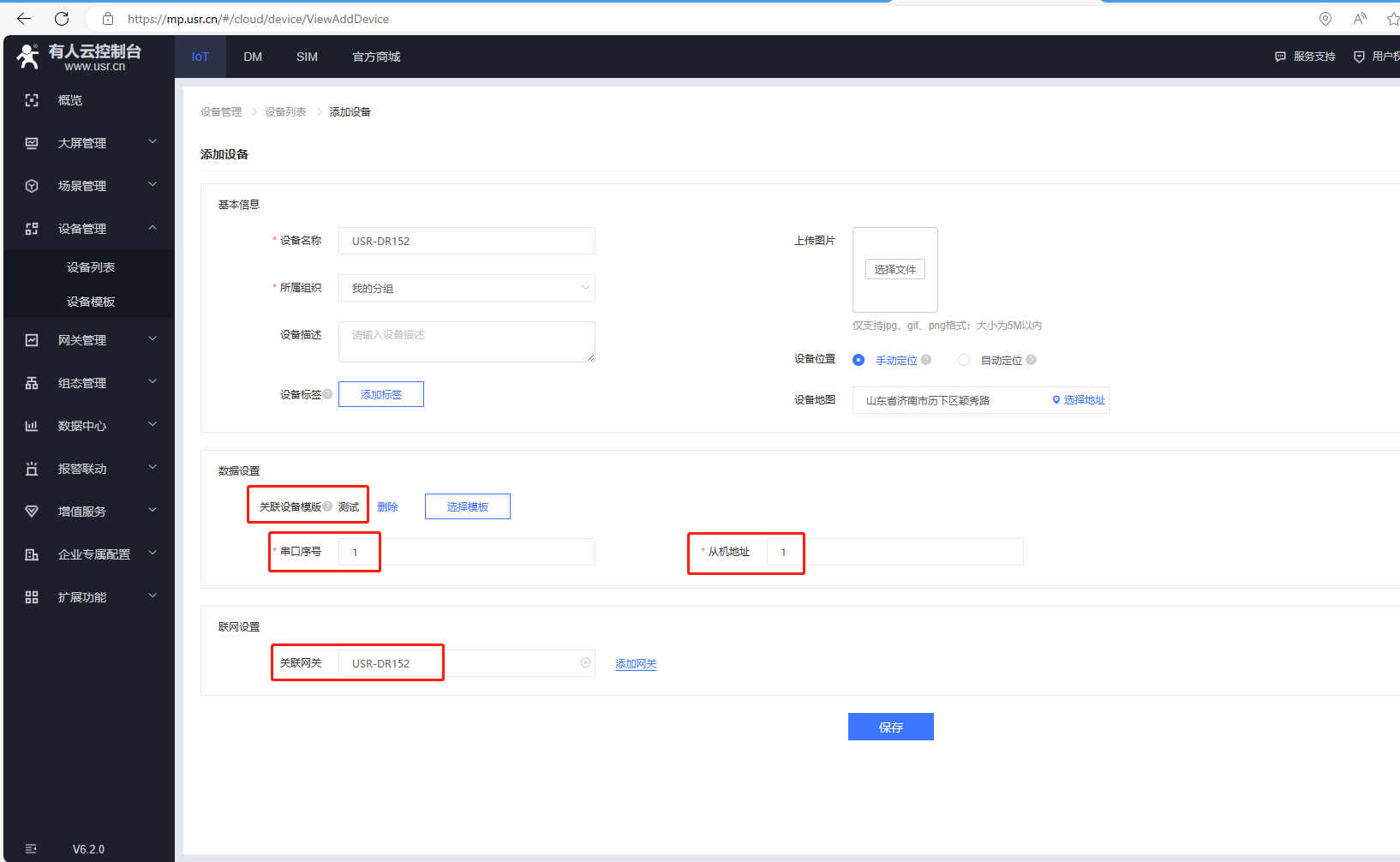

(6)添加从机,串口序号默认1,从机地址1(实际应用,填所接串口设备的十进制从机地址号)
联网设置,关联网关选择自身设备,USR-DR152,最后点击保存。

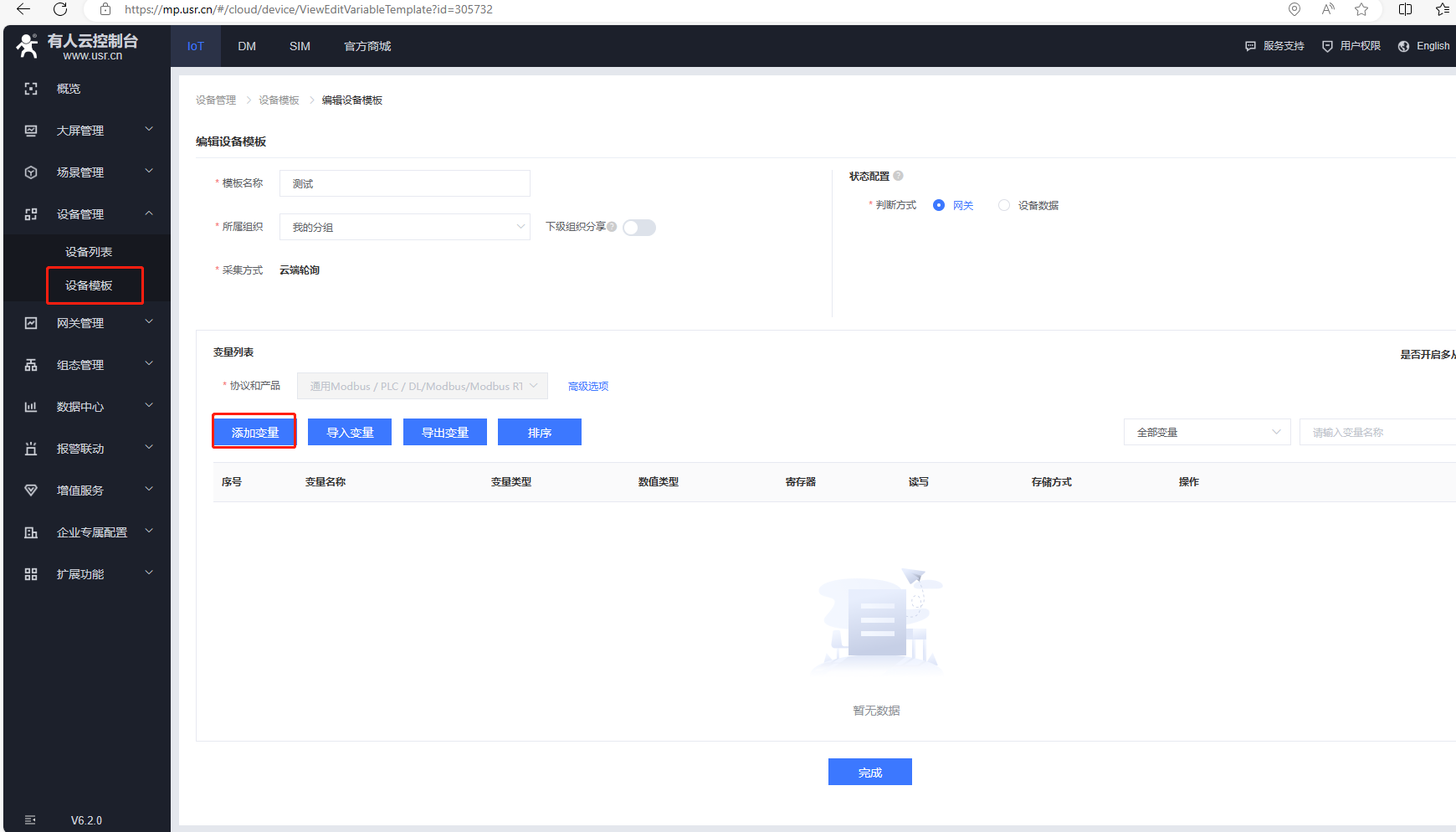

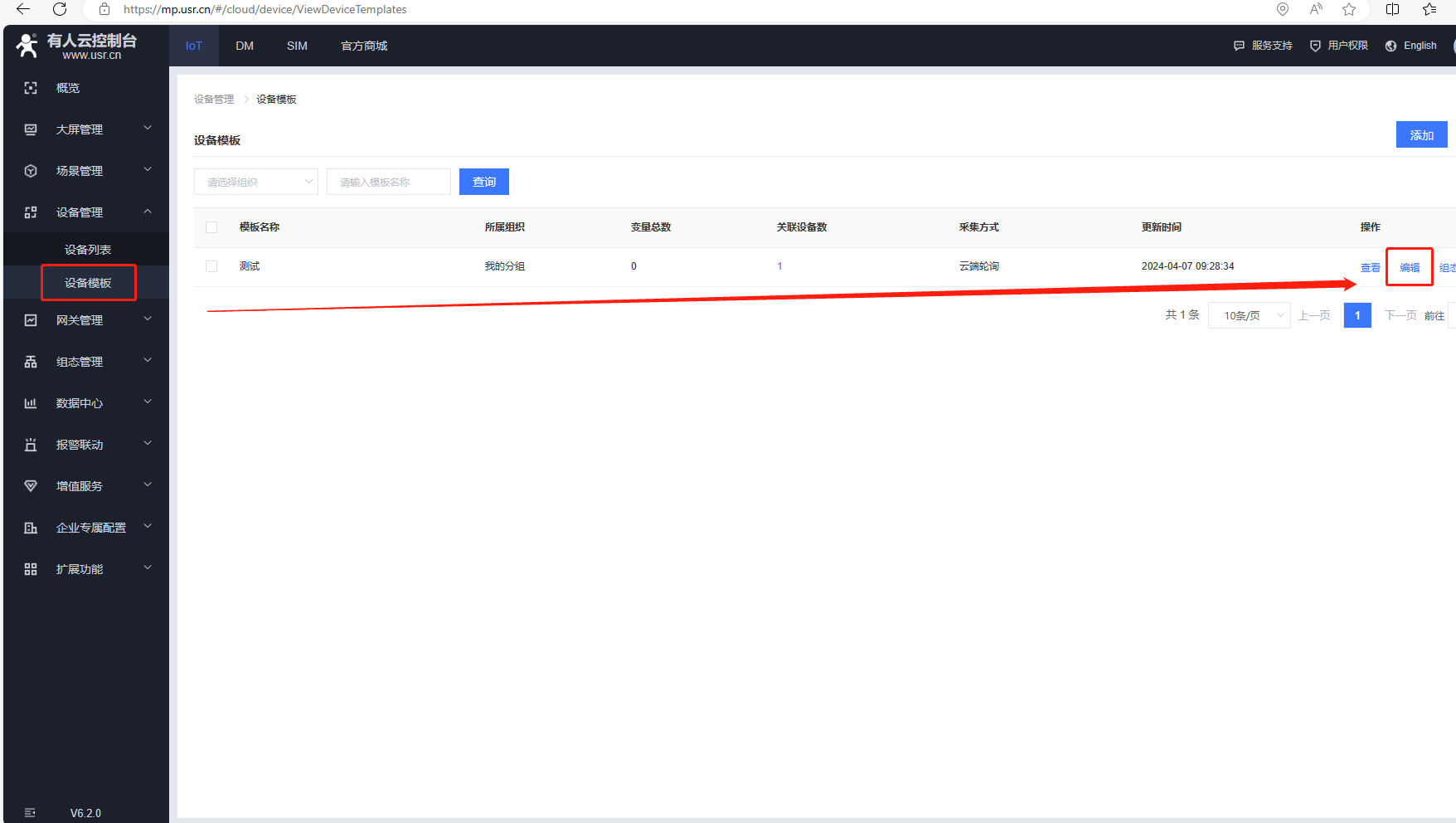

(7)添加变量,点击设备管理,点击设备模板,点击编辑。

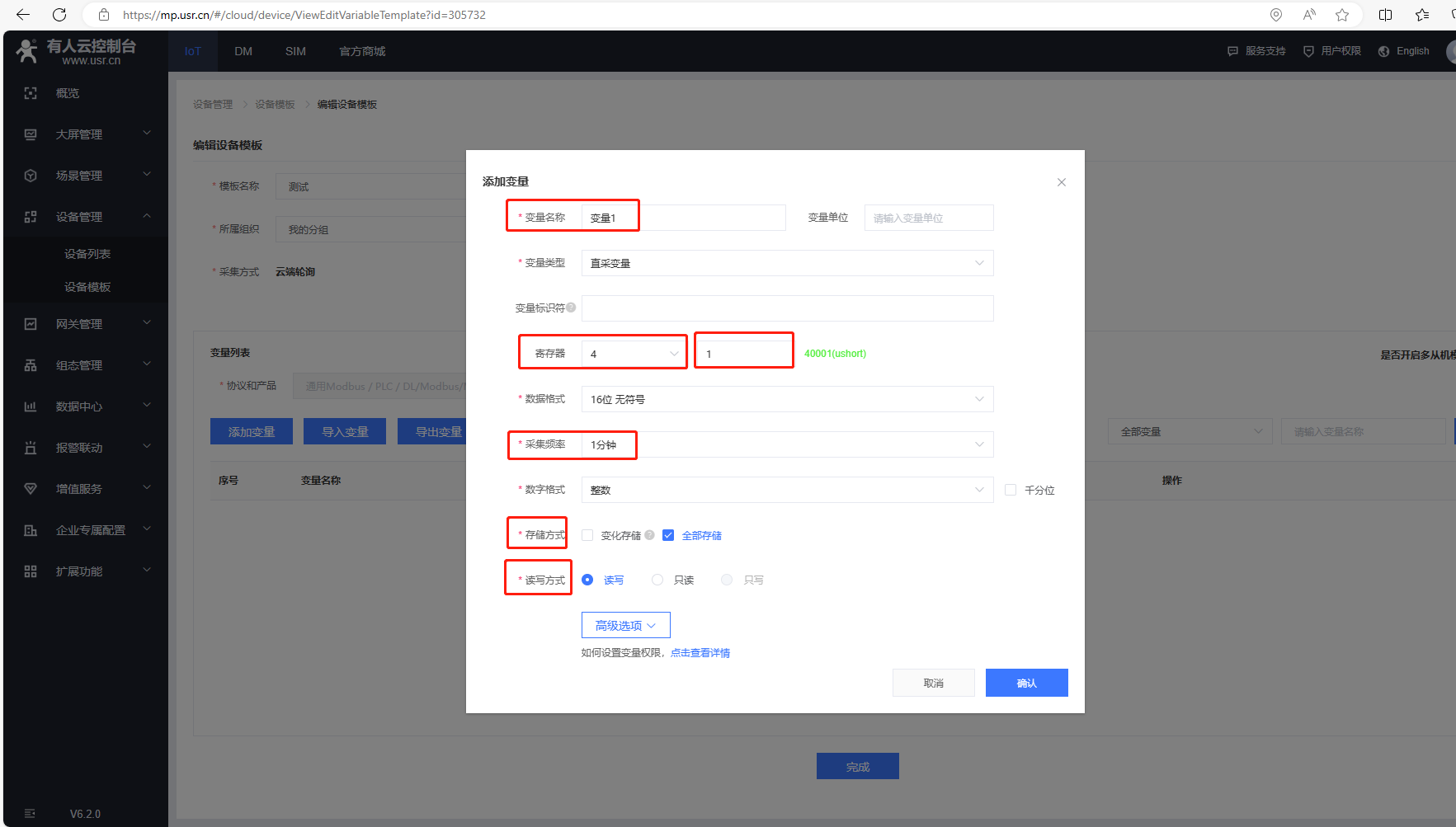

输入变量名称,选择变量类型,寄存器功能码用4(对应03读功能码),变量设置1(对应实际寄存器地址十进制0,实际寄存器地址十进制加1,填入变量)。
采集频率1分钟。

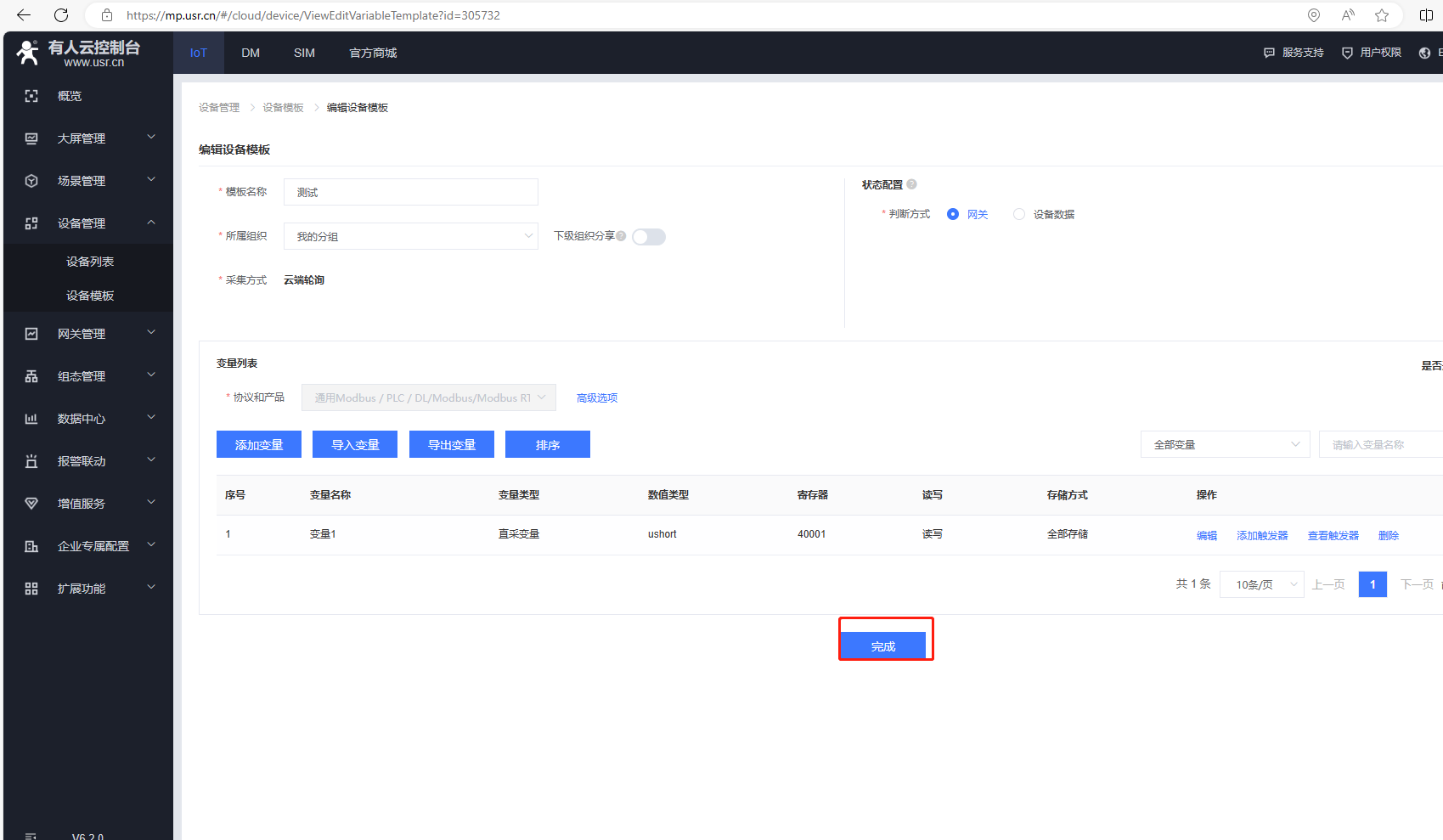

可以选择存储方式和读写方式,点击确认,最后点击完成。

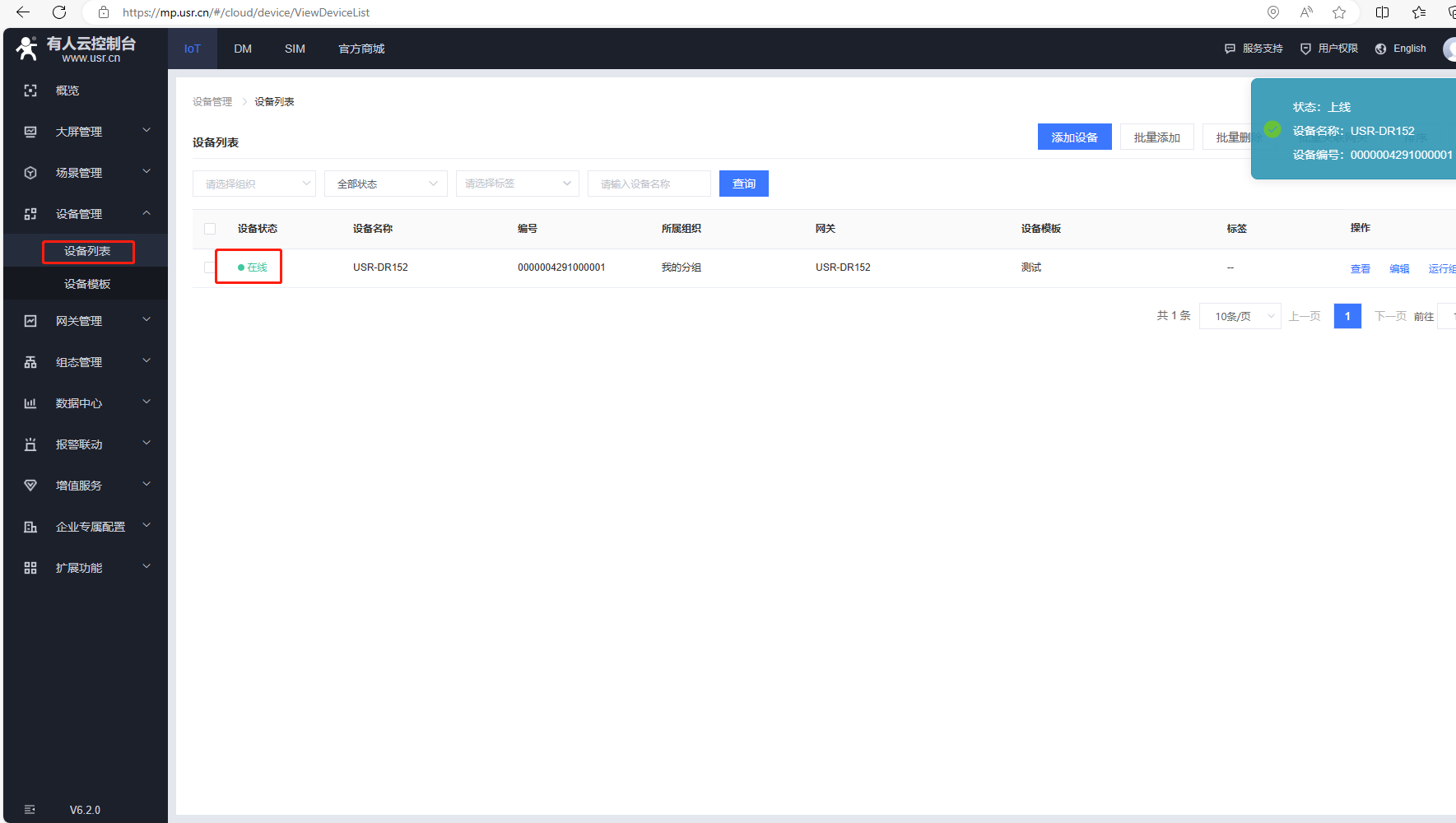

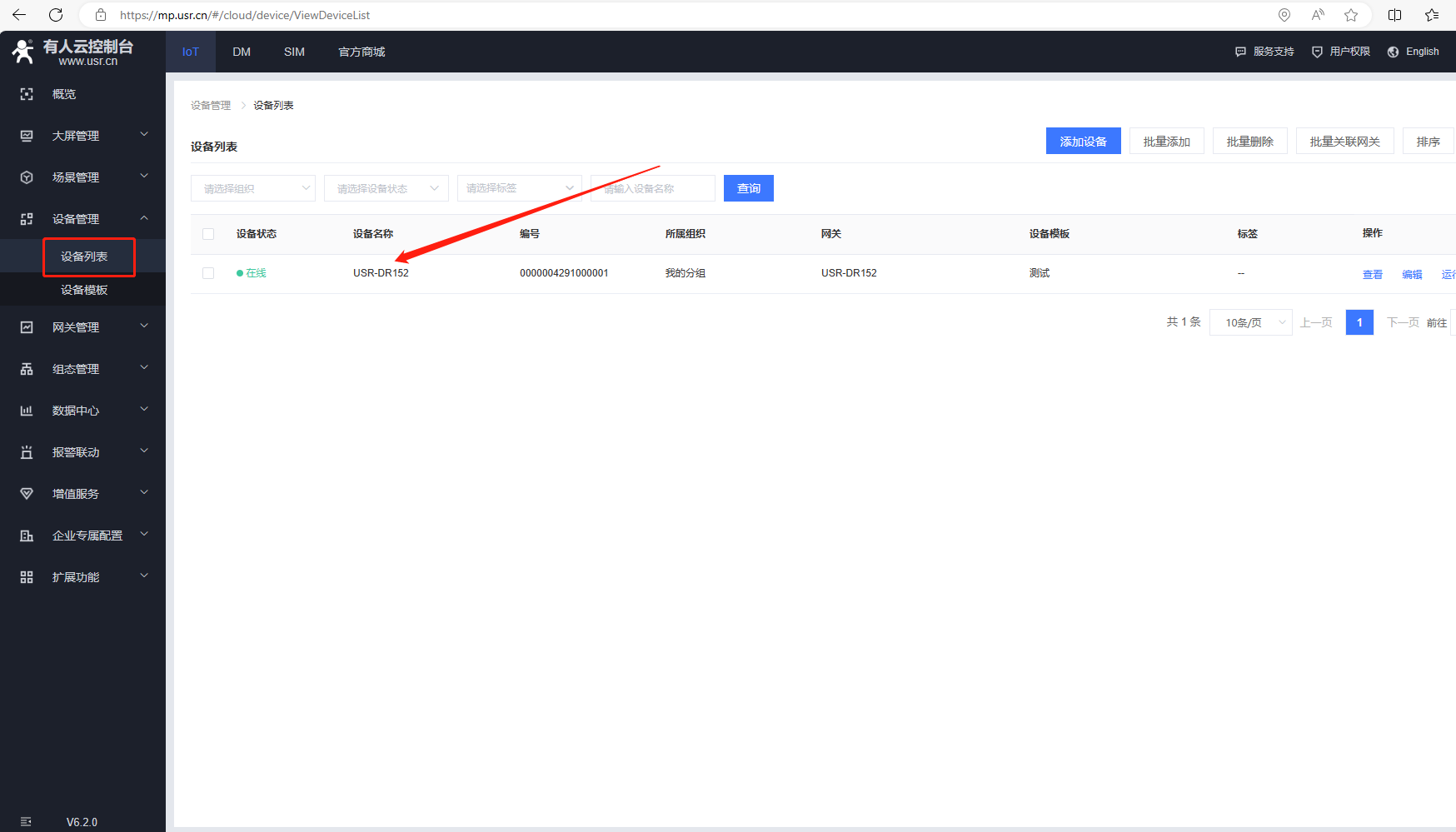

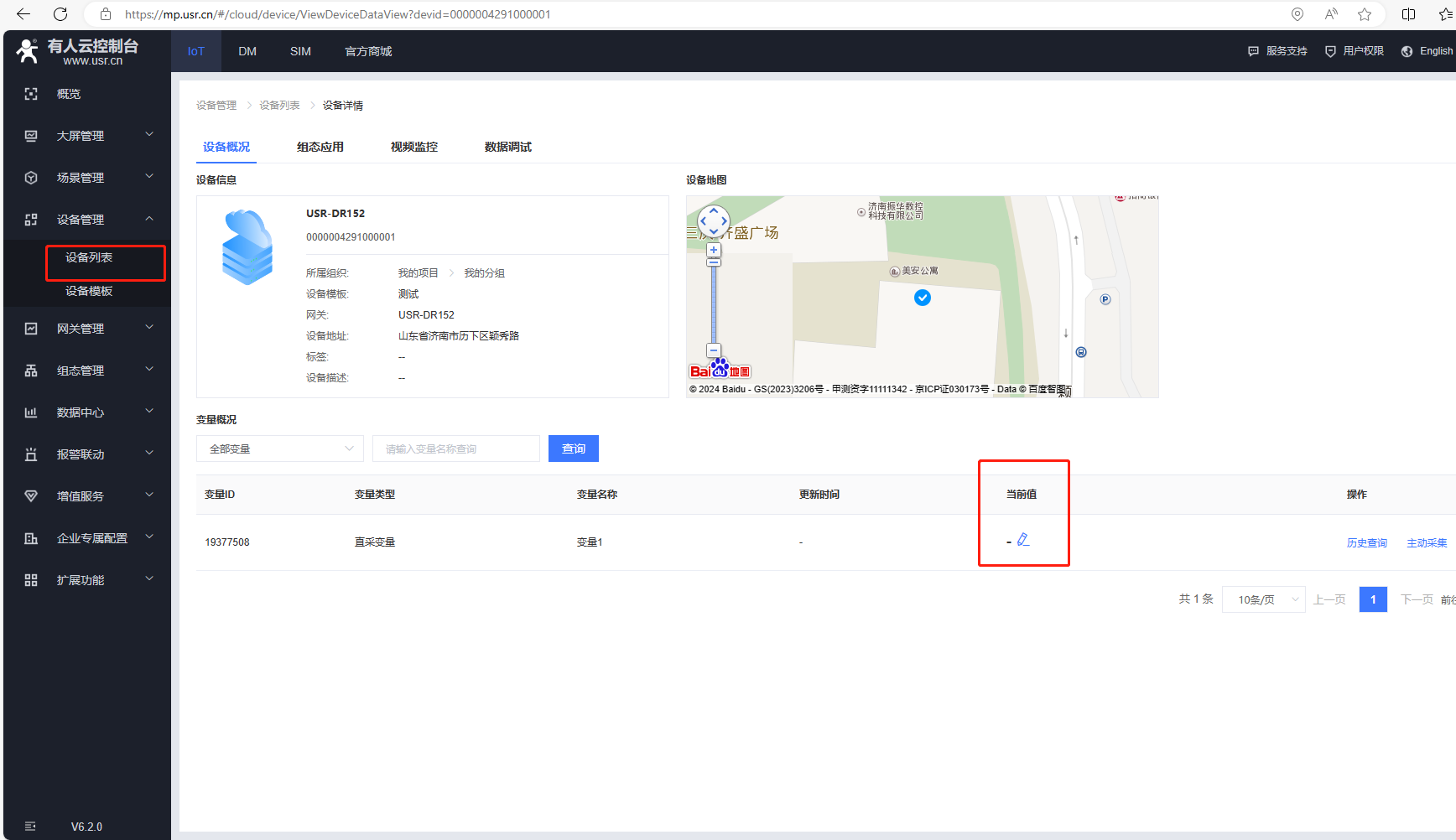

(8)返回设备列表,点击设备名称,可以去查看变量当前值。
四、数据调试
1、打开串口软件MODBUS slave软件,配置参数

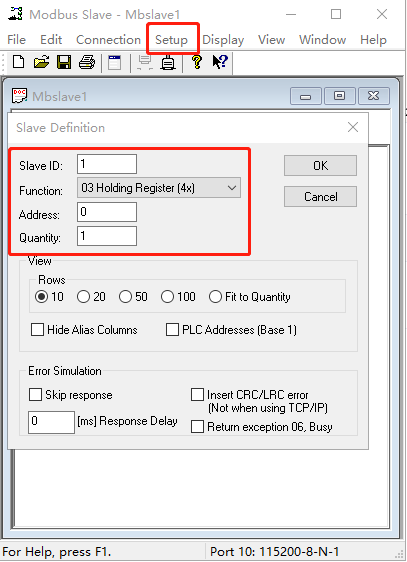

(1)点击Setup,Slave ID从机地址用1,Function功能码用03,Address寄存器起始地址用0,Quantity寄存器地址数量用1。
就是模拟从机地址1,采集1个寄存器地址0的数据。

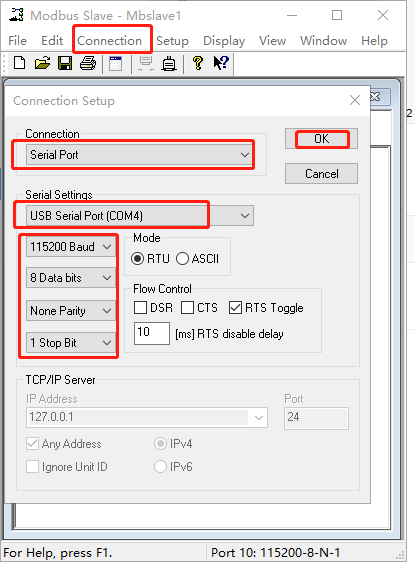

(2)点击Connection,选择串口,对应USR-DR152所接USB-RS232串口线的COM口号,串口参数和USR-DR152串口参数保持一致。 Mode选择RTU,模拟MODBUS RTU协议串口。

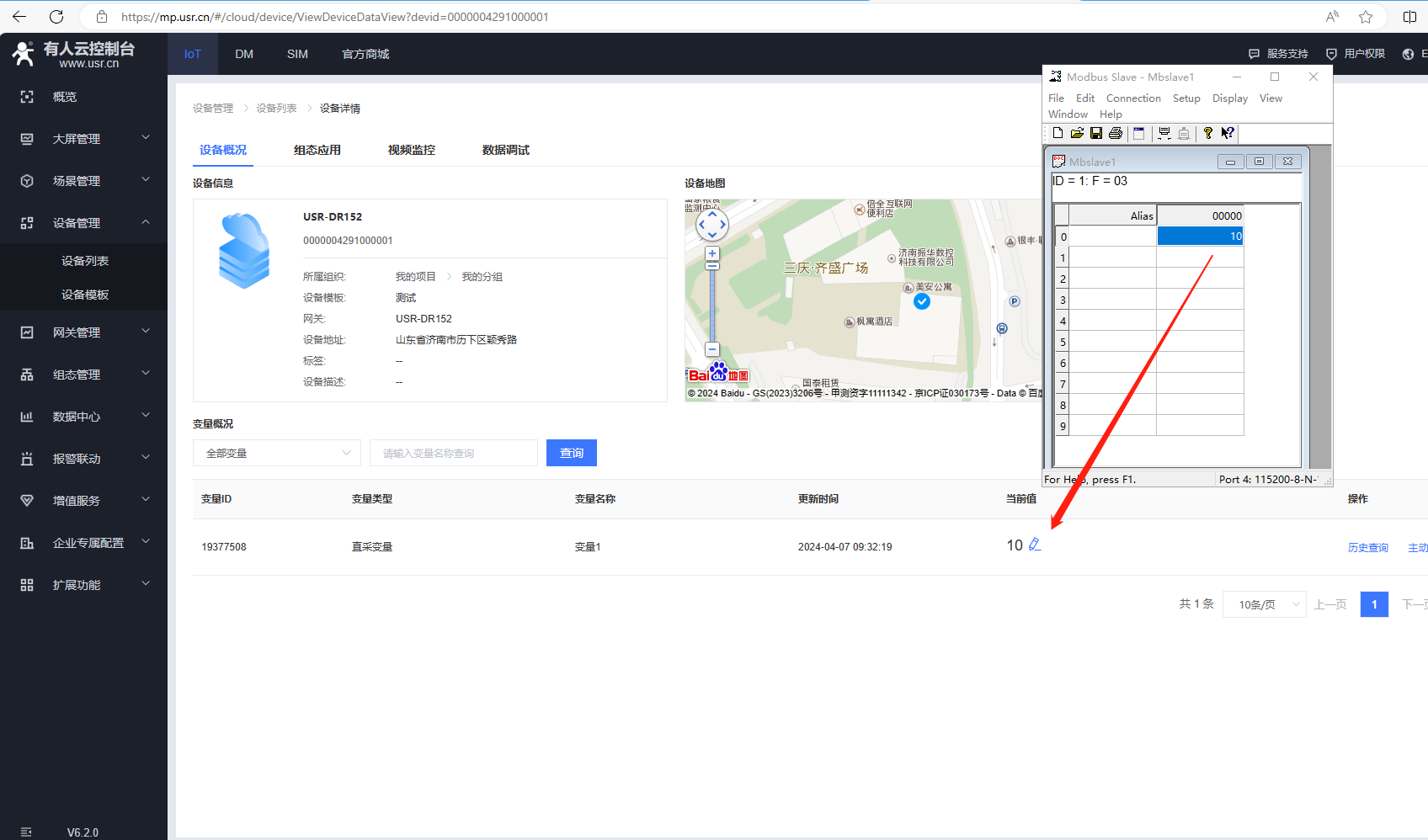

2、MODBUS slave数据设置10,有人云设备列表1分钟采集,可以看到变量采集的当前值数据10。

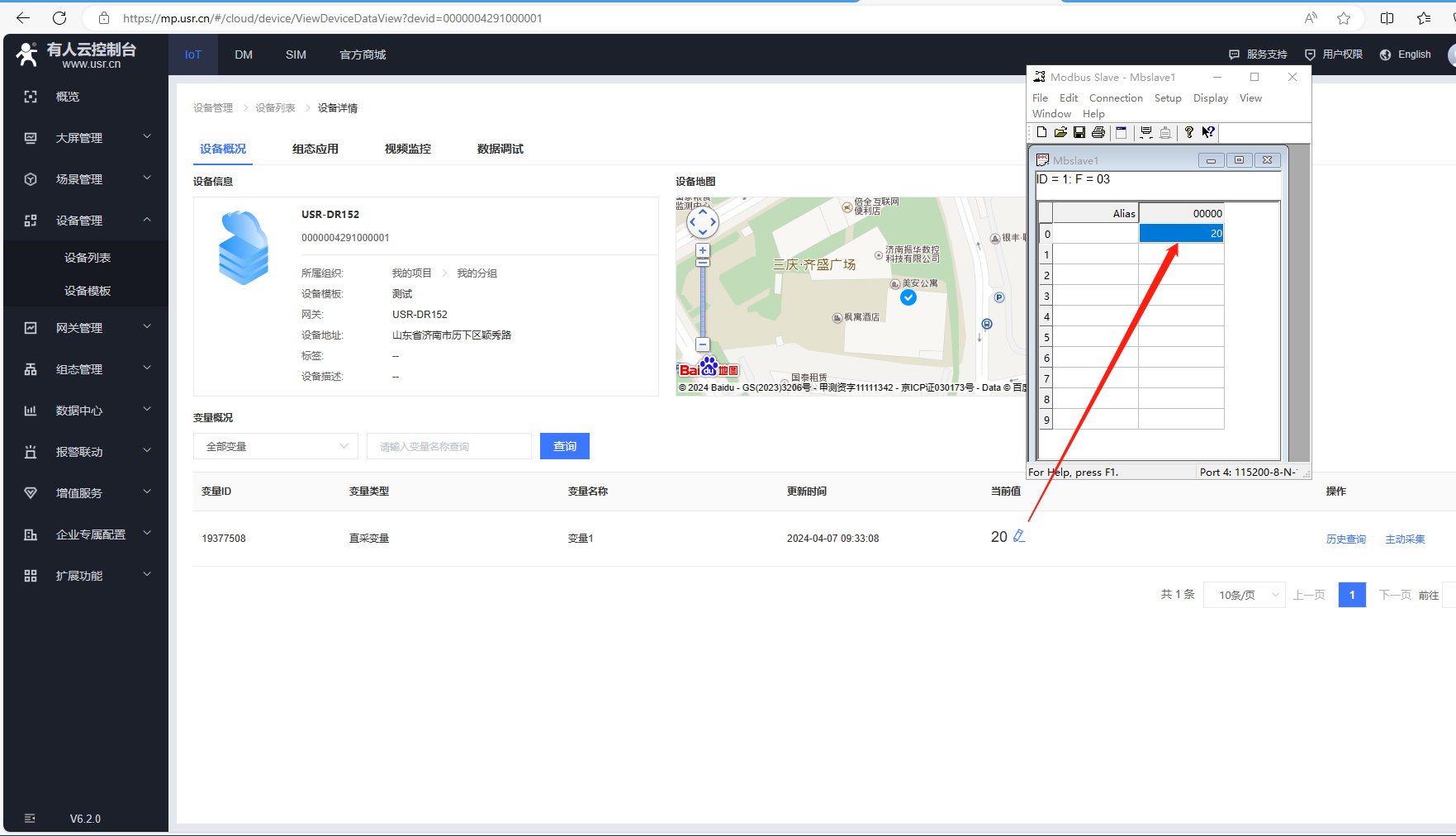

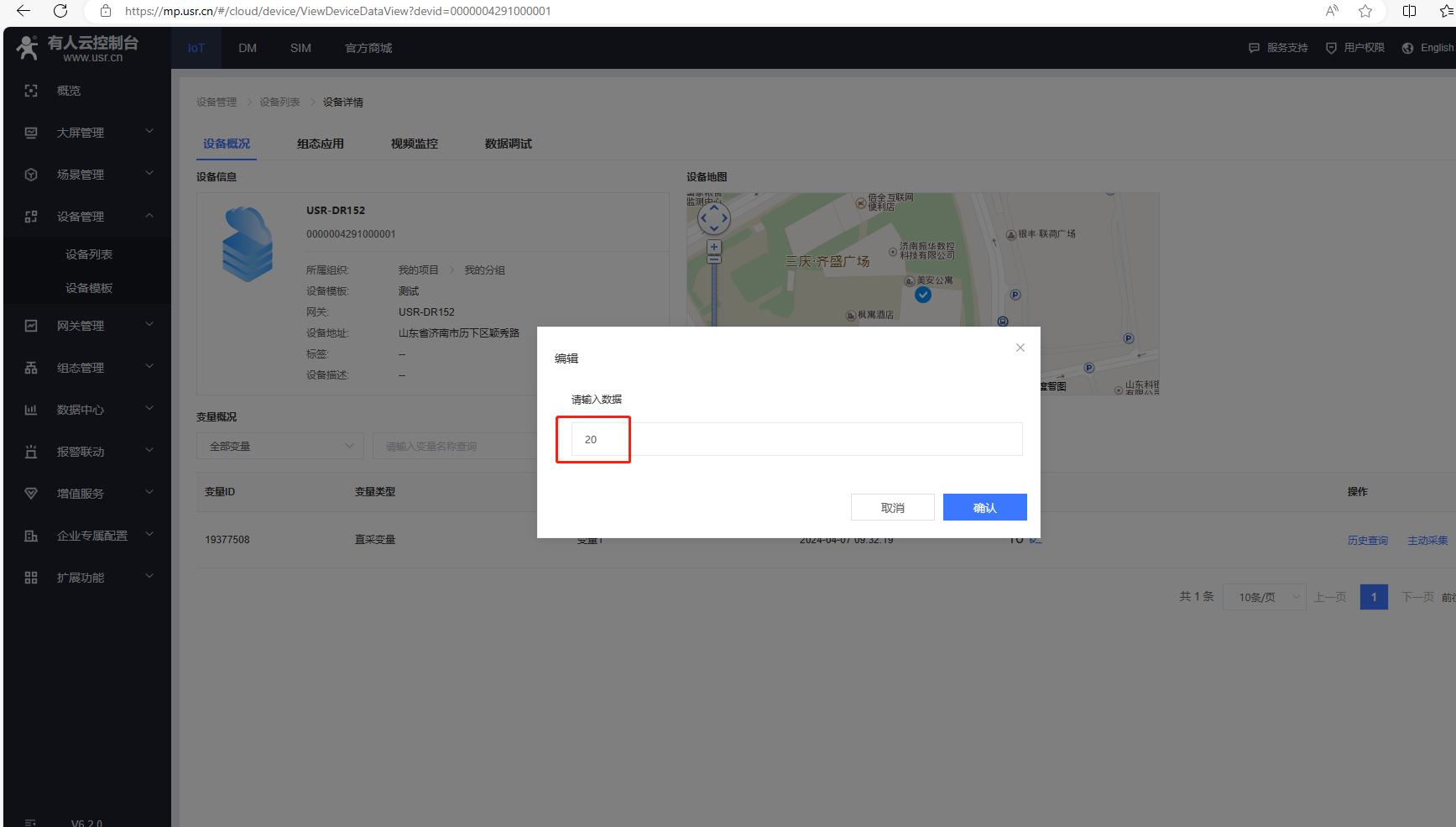

3、有人云写数据20,MODBUS slave数据变为20。

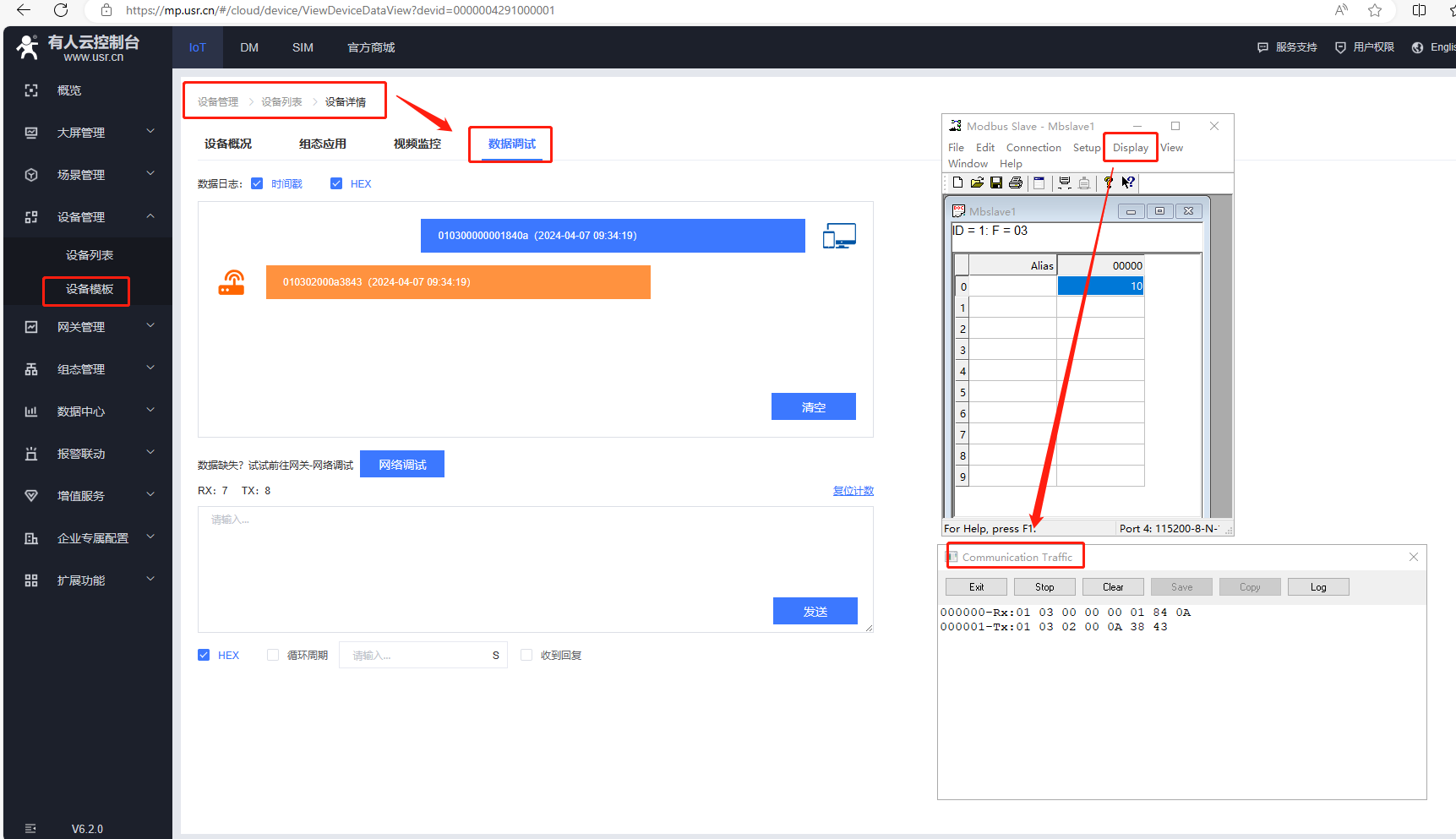

4、有人云数据调试功能
还可以利用有人云的数据调试功能,查看有人云的数据收发是否正常。

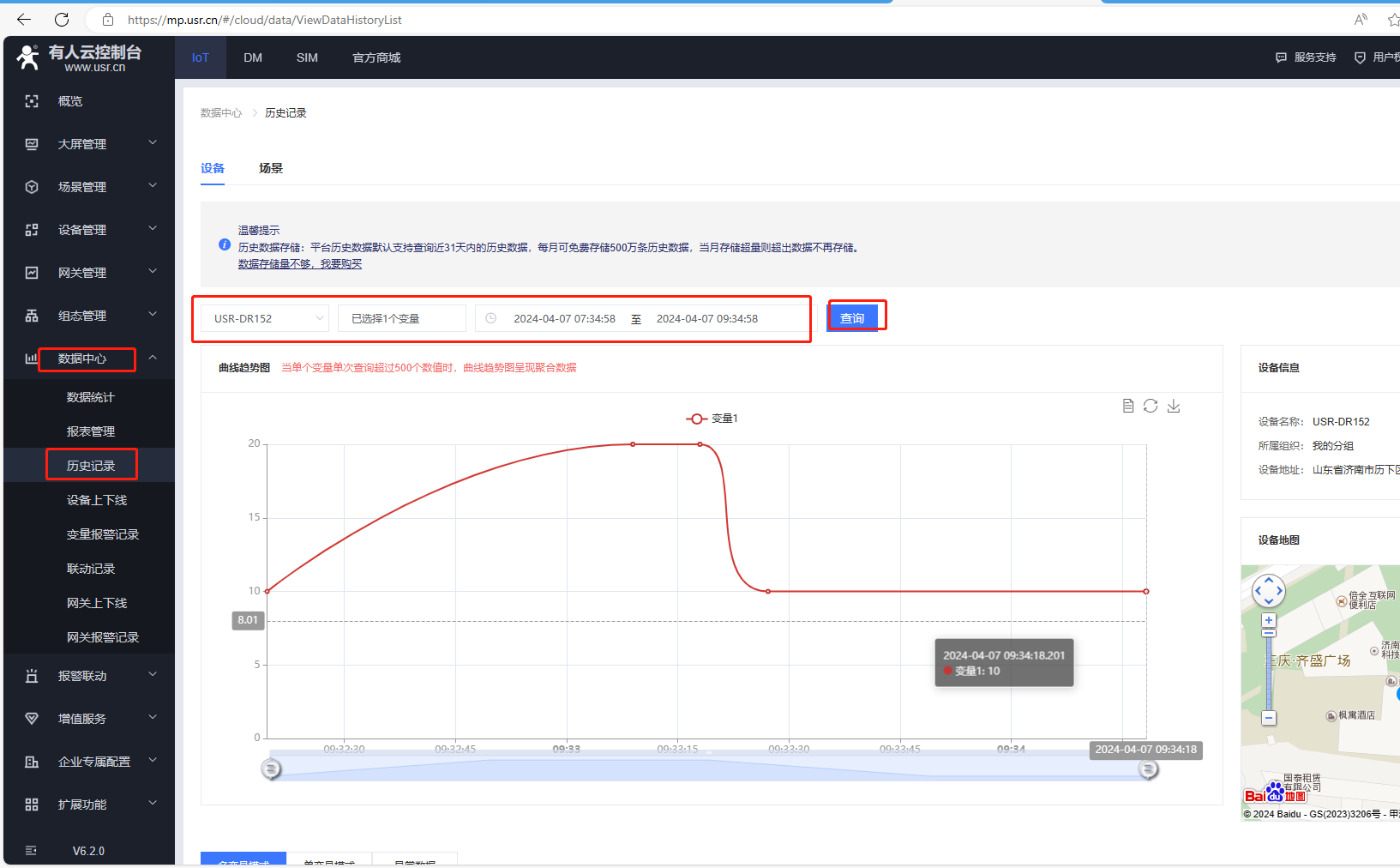

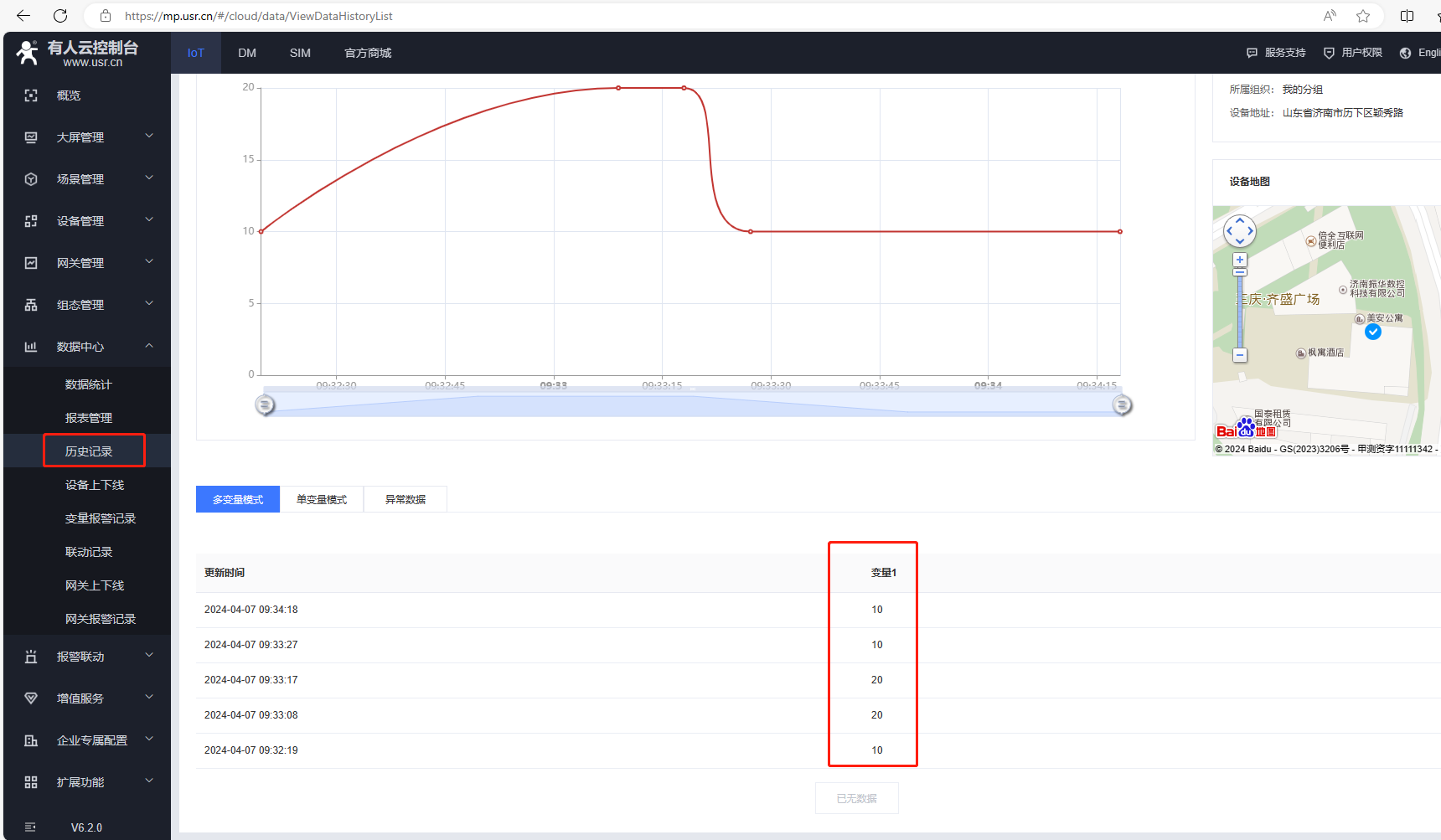

5、数据中心,历史记录查看历史曲线和历史数据
编写人:金志方 编写日期:2024-04-07
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
