USR-DR152扫码配置MQTT功能调试示例
备注:USR-DR152支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)连接远程服务器,需要USR-DR152联网。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-DR152 设置软件(新):https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR152 产品 1台
12V端子电源适配器 1个
USB-RS232串口线 1条

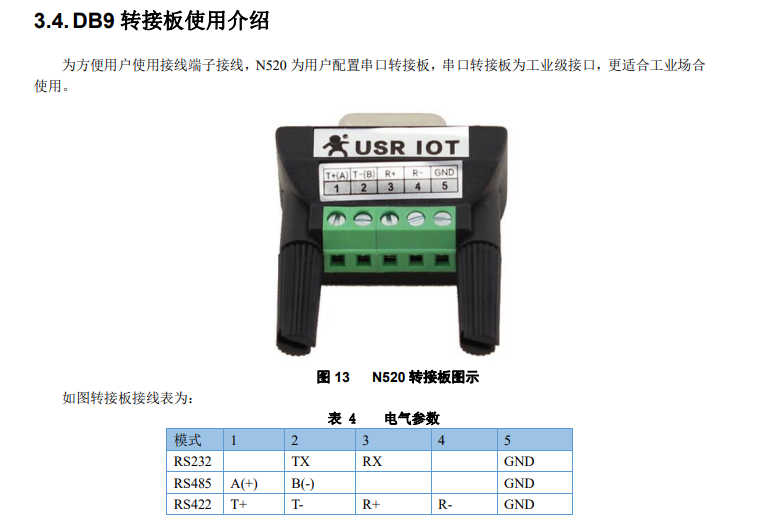

DB9转接板 1个
笔记本电脑 1台

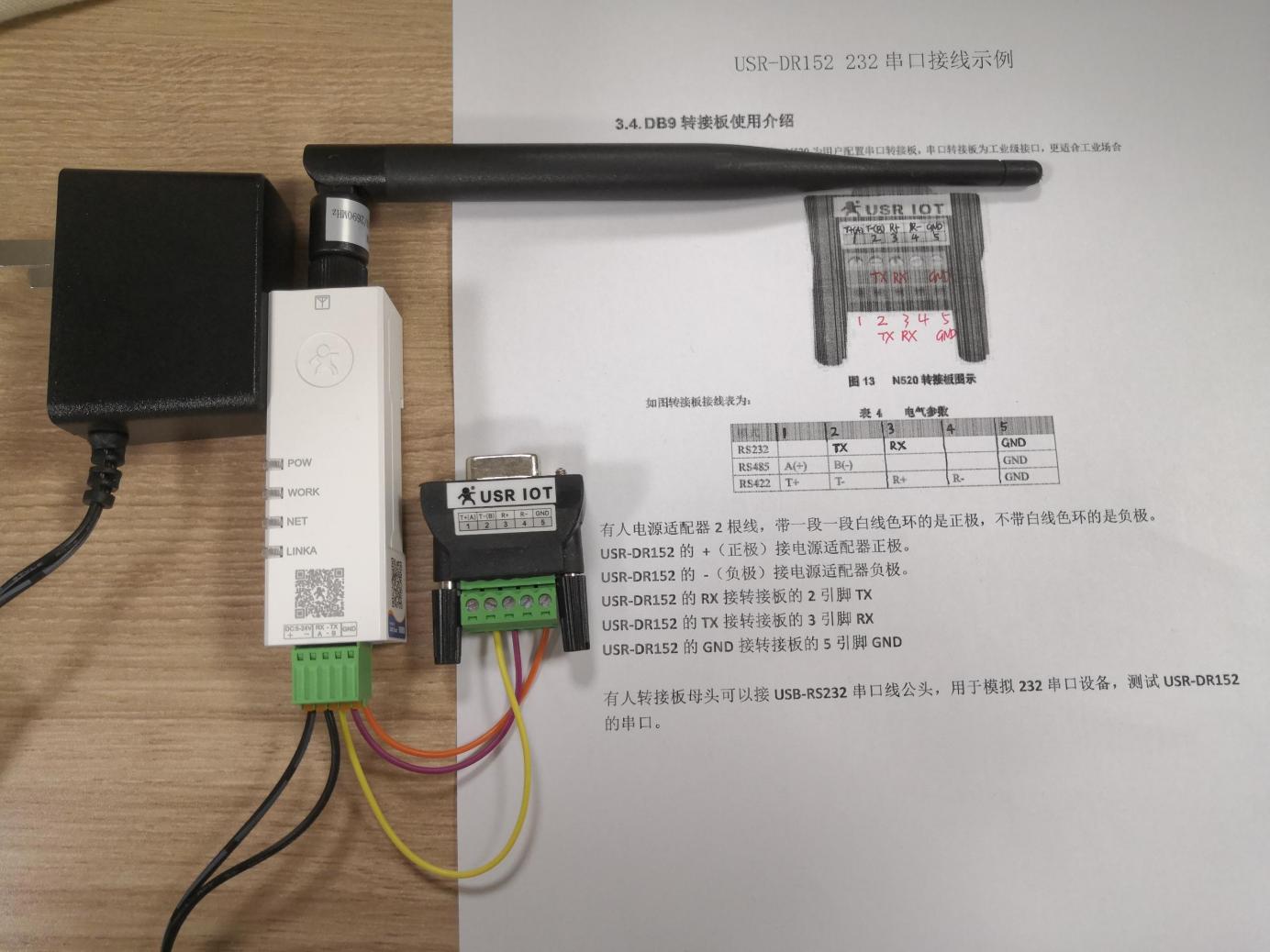

2、硬件连接
有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。
USR-DR152的 +(正极)接电源适配器正极。
USR-DR152的 -(负极)接电源适配器负极。
USR-DR152的RX接转接板的2引脚TX
USR-DR152的TX接转接板的3引脚RX
USR-DR152的GND接转接板的5引脚GND
有人转接板母头可以接USB-RS232串口线公头,用于模拟232串口设备,测试USR-DR152的串口。
3、查看端口号

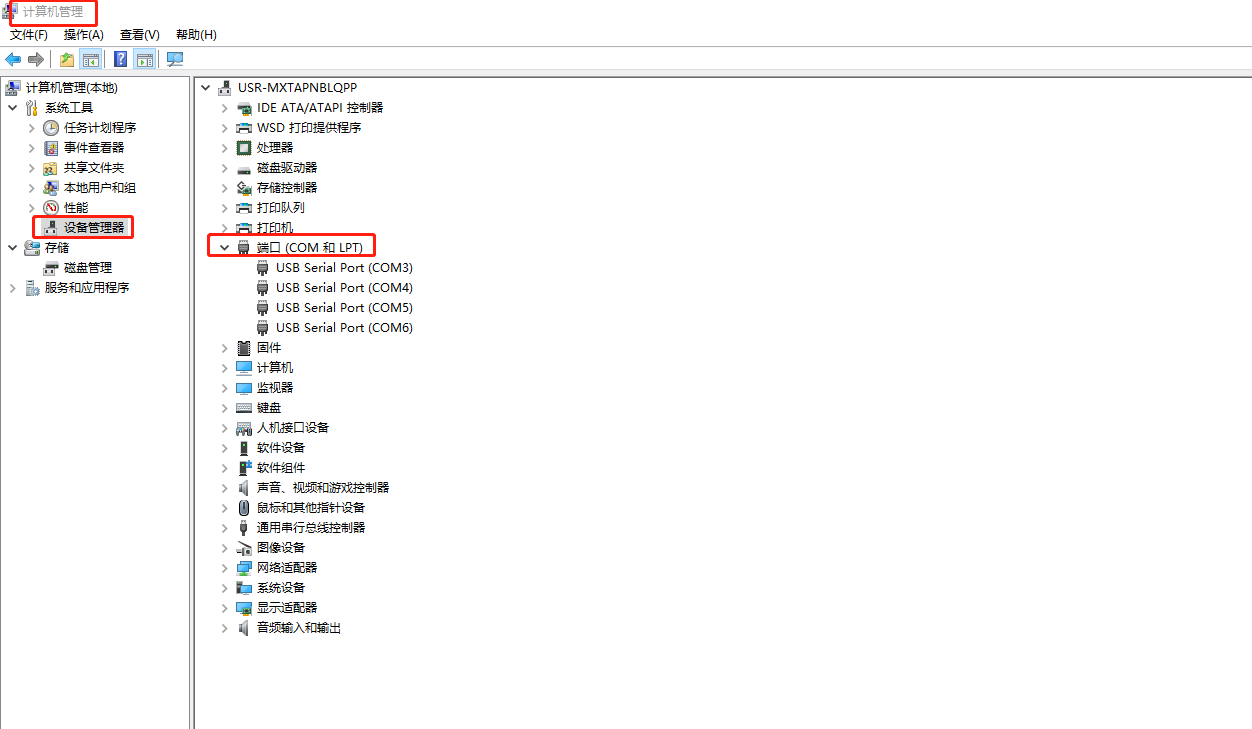

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR152的USB-RS232串口线COM口号,COM3。
三、USR-DR152扫码配置
1、微信小程序配置功能介绍:
注:DR15X 标准版支持微信小程序配置功能。
用户可以直接通过手机微信扫描产品正面的二维码,通过微信小程序快速配置参数和调试设备,让 DTU 的配置从此告别繁琐。
2、使用微信扫一扫功能扫描产品正面的二维码,即进入微信小程序“联博士配置 工具”

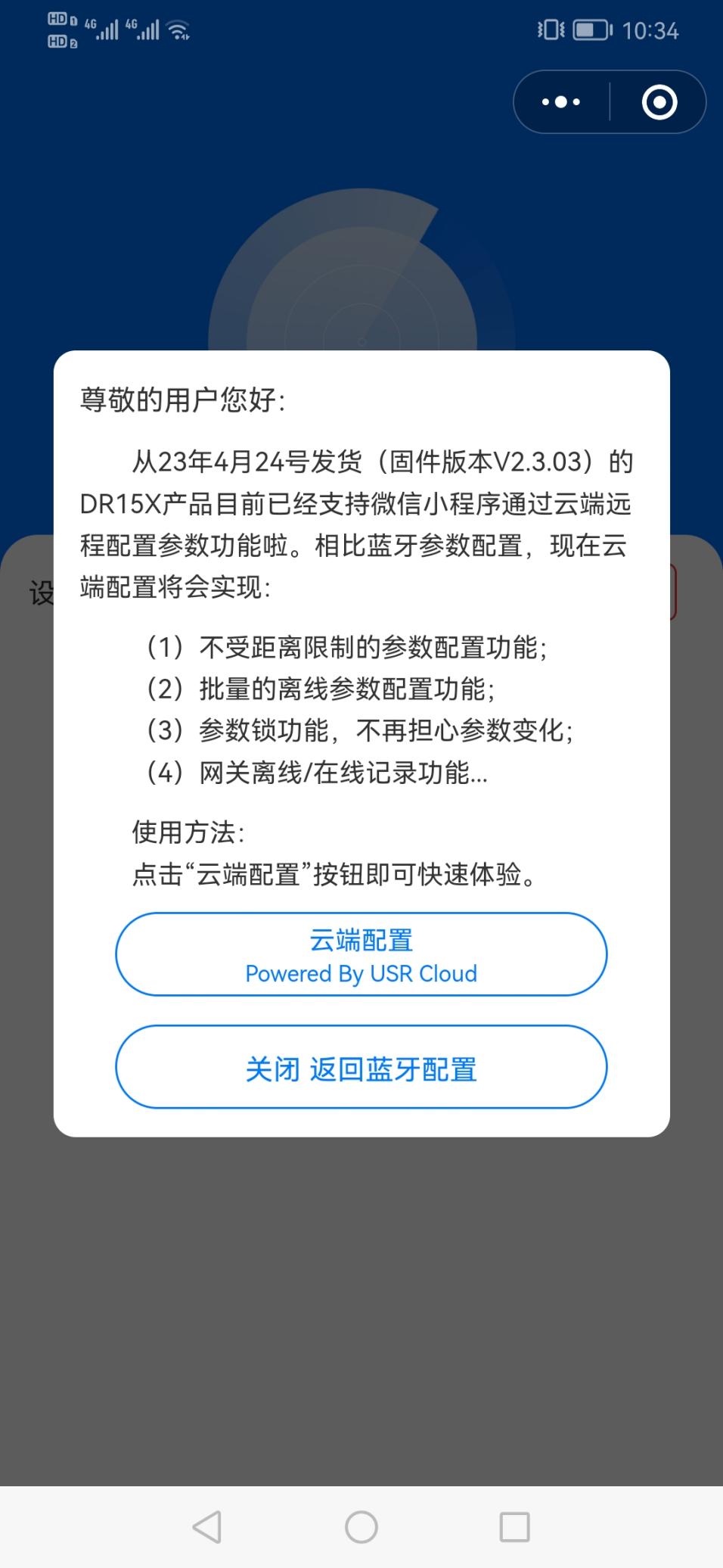

3、点击关闭 返回蓝牙配置

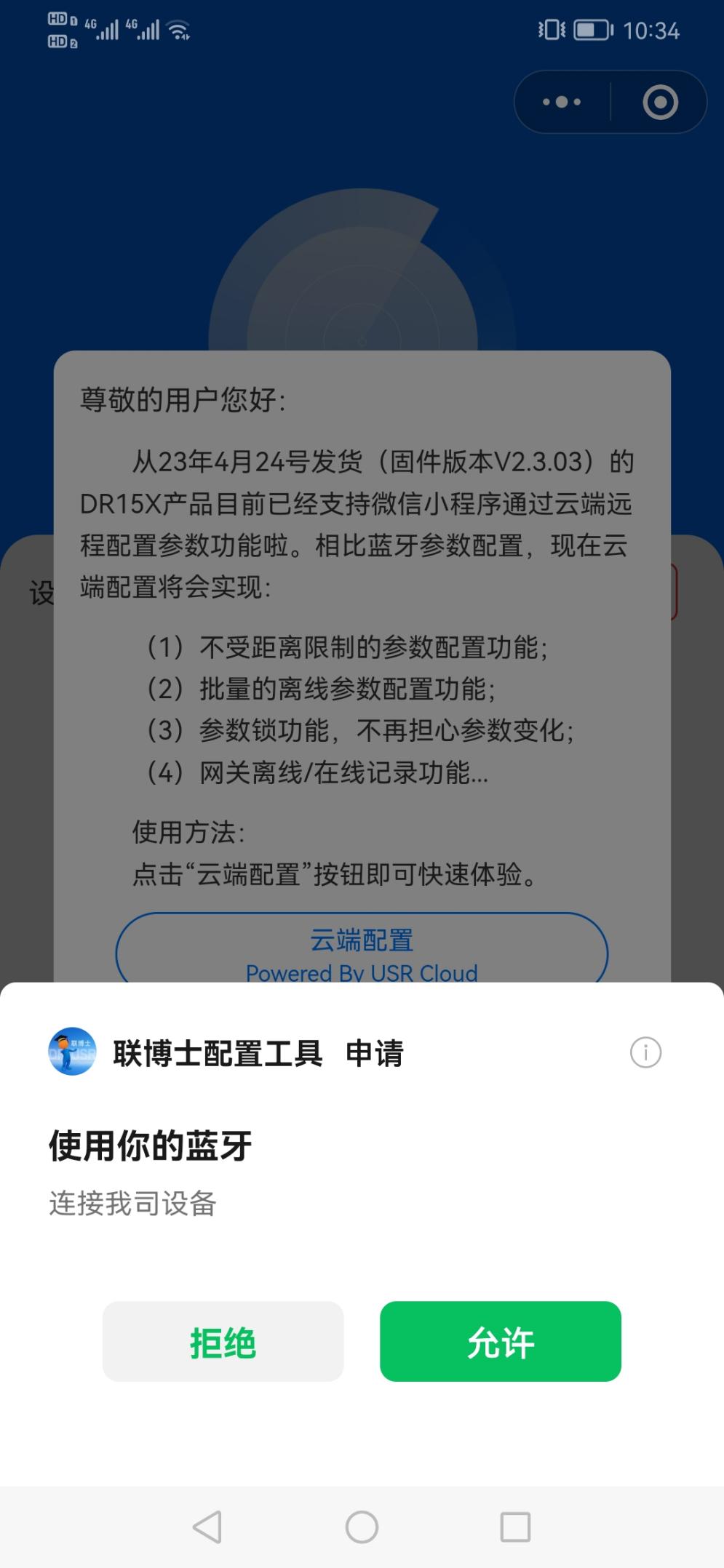

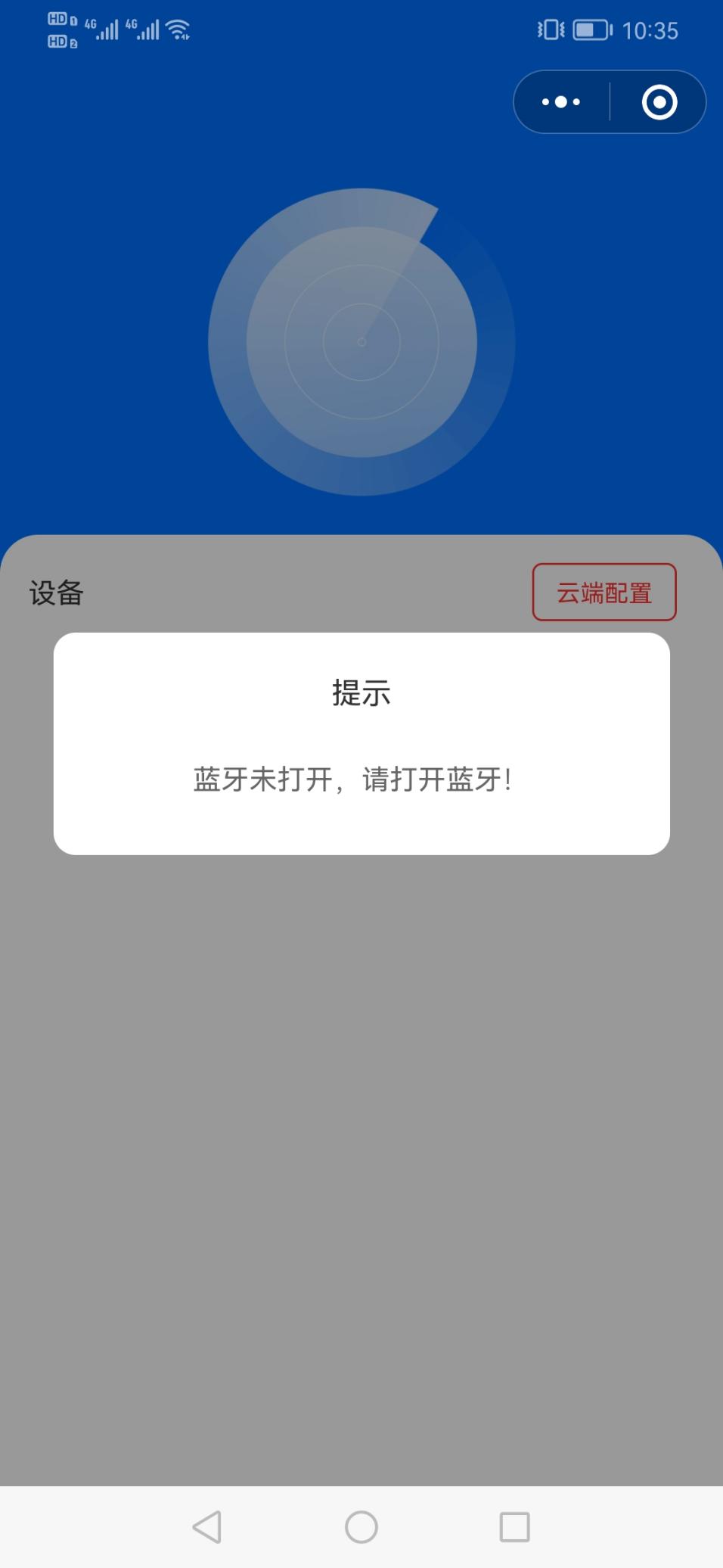

4、打开手机蓝牙功能,同时给微信的蓝牙权限打开

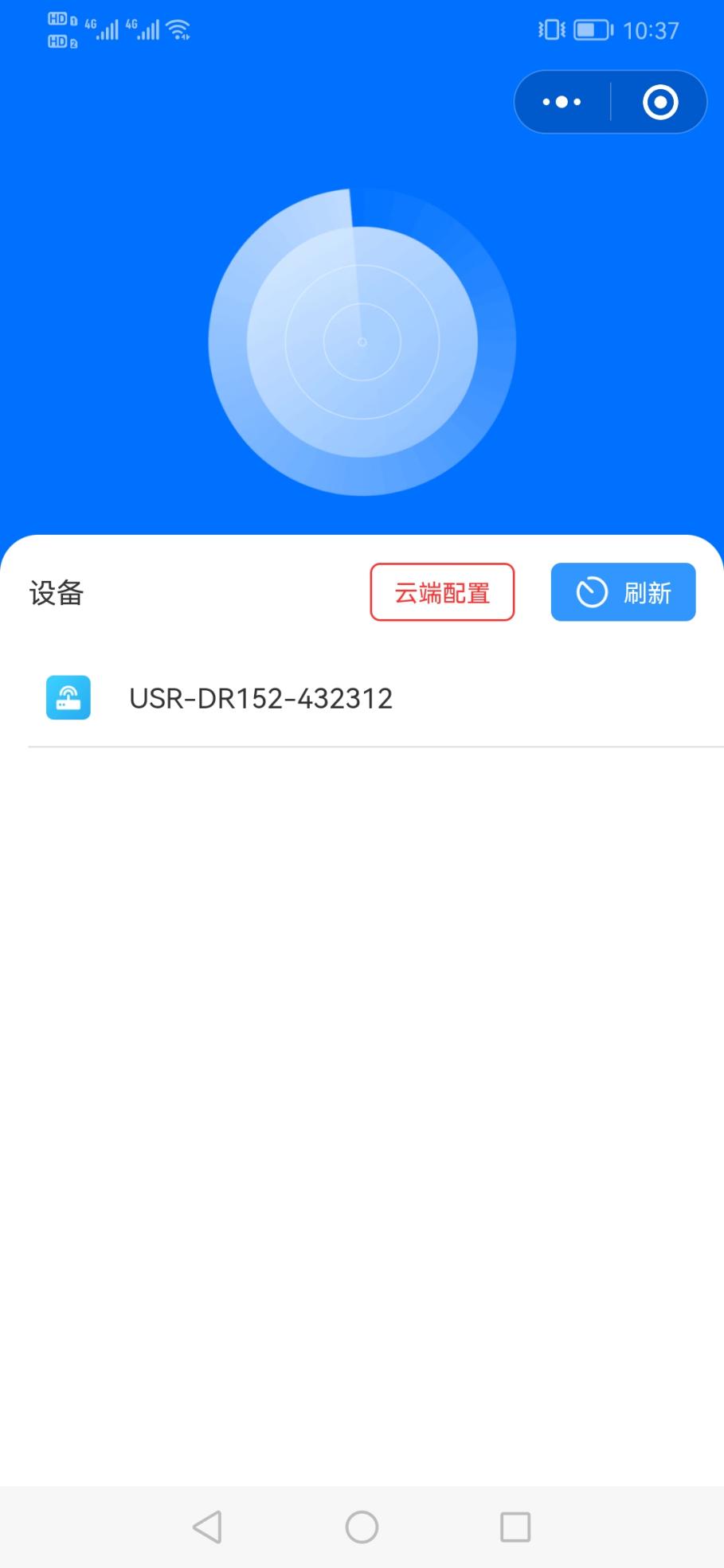

5、搜到设备名称
微信小程序“联博士配置工具”自动扫描手机旁边的 DTU 设备,其中每一台设备都有不同的蓝牙名称,该蓝牙名称为“USR-DR15X- 设备 IMEI 号后六位”,便于用户可以正常识别该配置哪一台 DTU 设备。

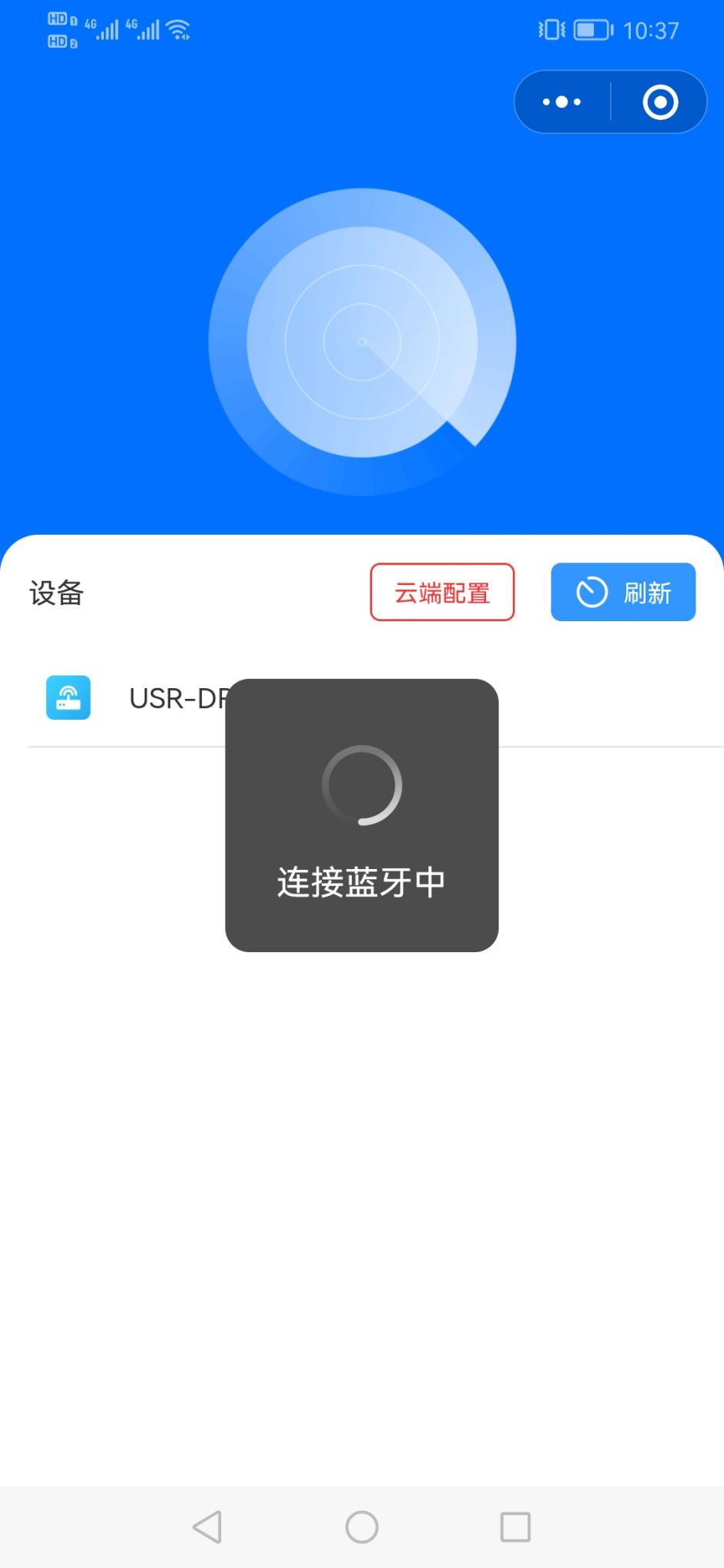

6、点击设备名称,会提示连接蓝牙中
点击微信小程序“联博士配置工具”中扫描到的 DTU 设备名称。

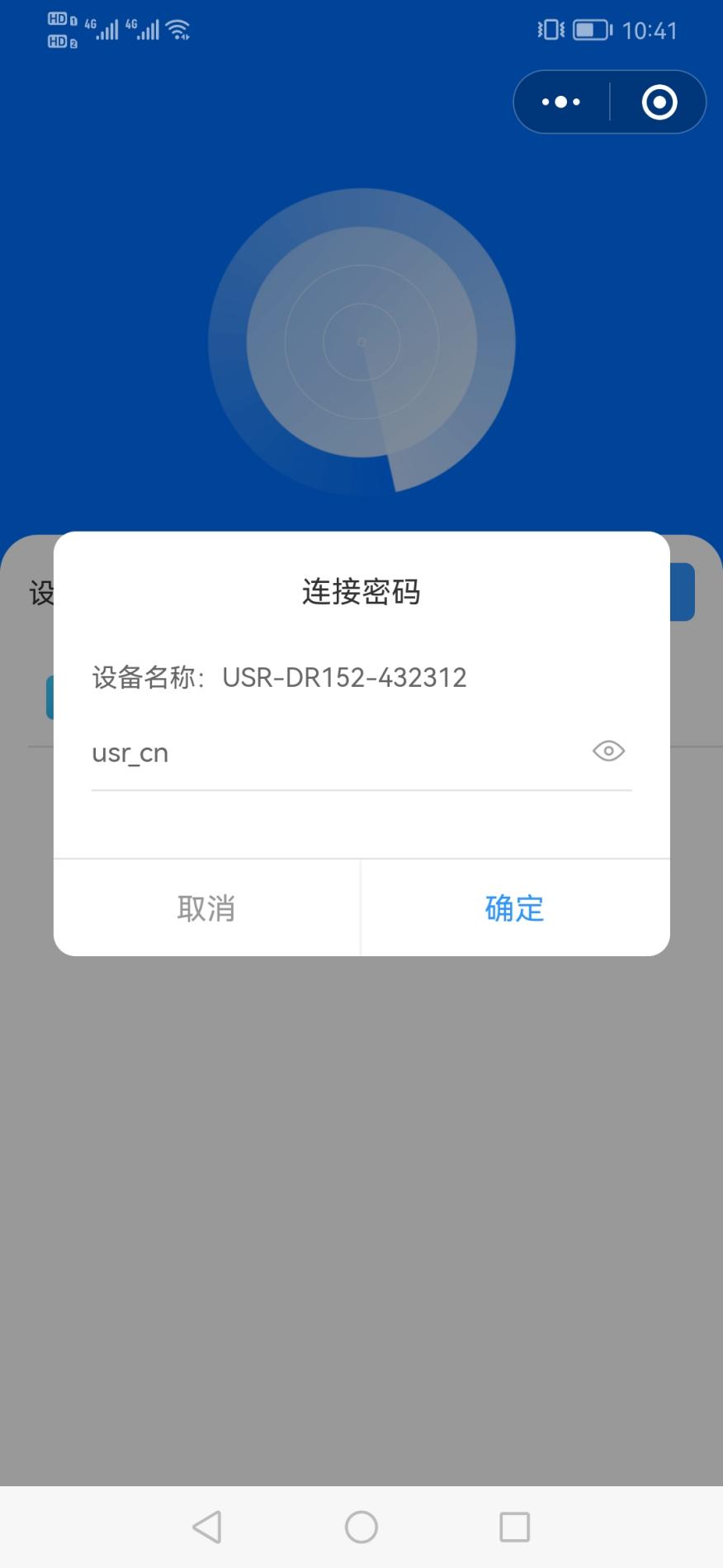

7、输入连接密码
若第一次连接,则会弹出弹框,需输入连接密码进行验证,连接 密码初始值为“usr_cn”,密码可以在进入微信小程序后重新进行设定(长度为 1~10 位)。第一次连接成功后,设备可自动记录连接验 证状态。再次连接时,“联博士配置工具”会自动进入主界面。

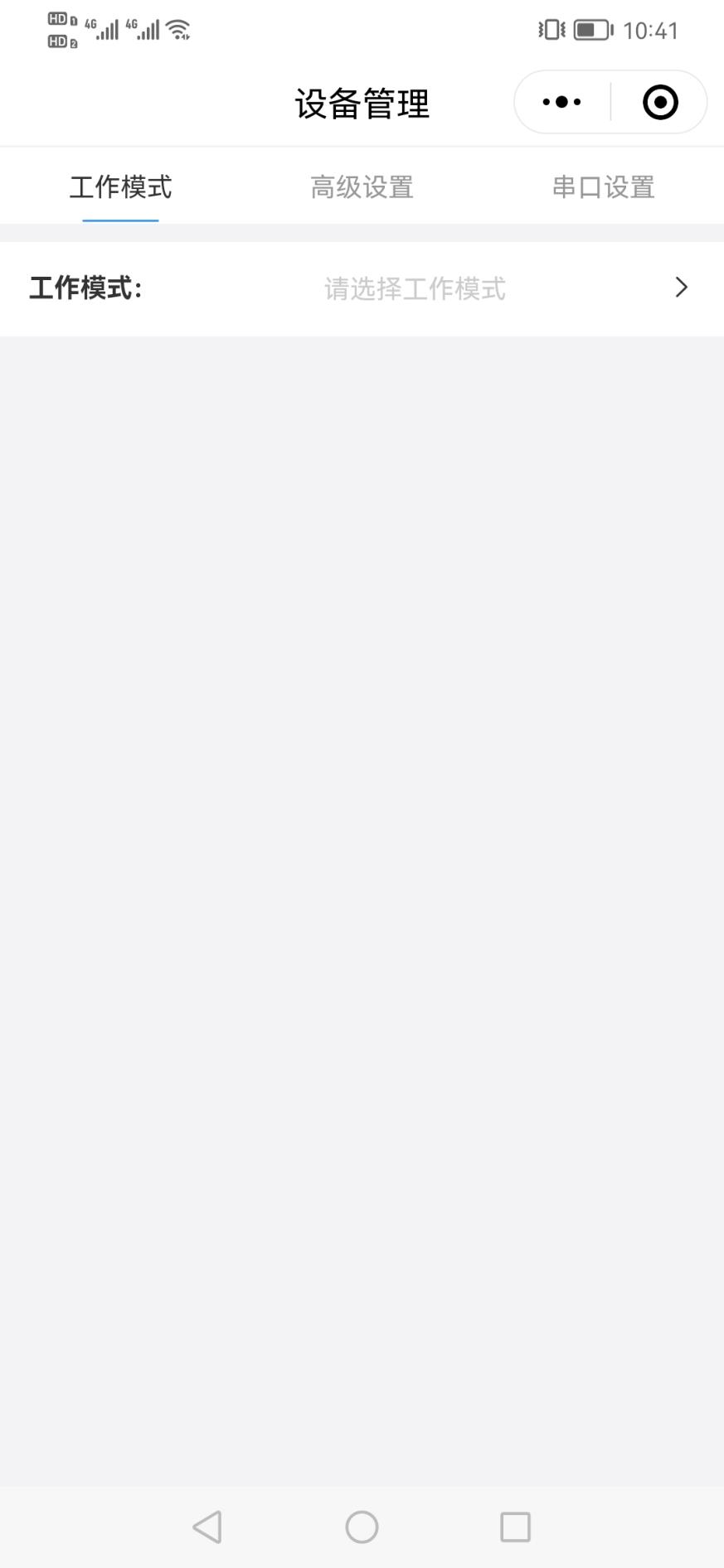

8、点击参数设置

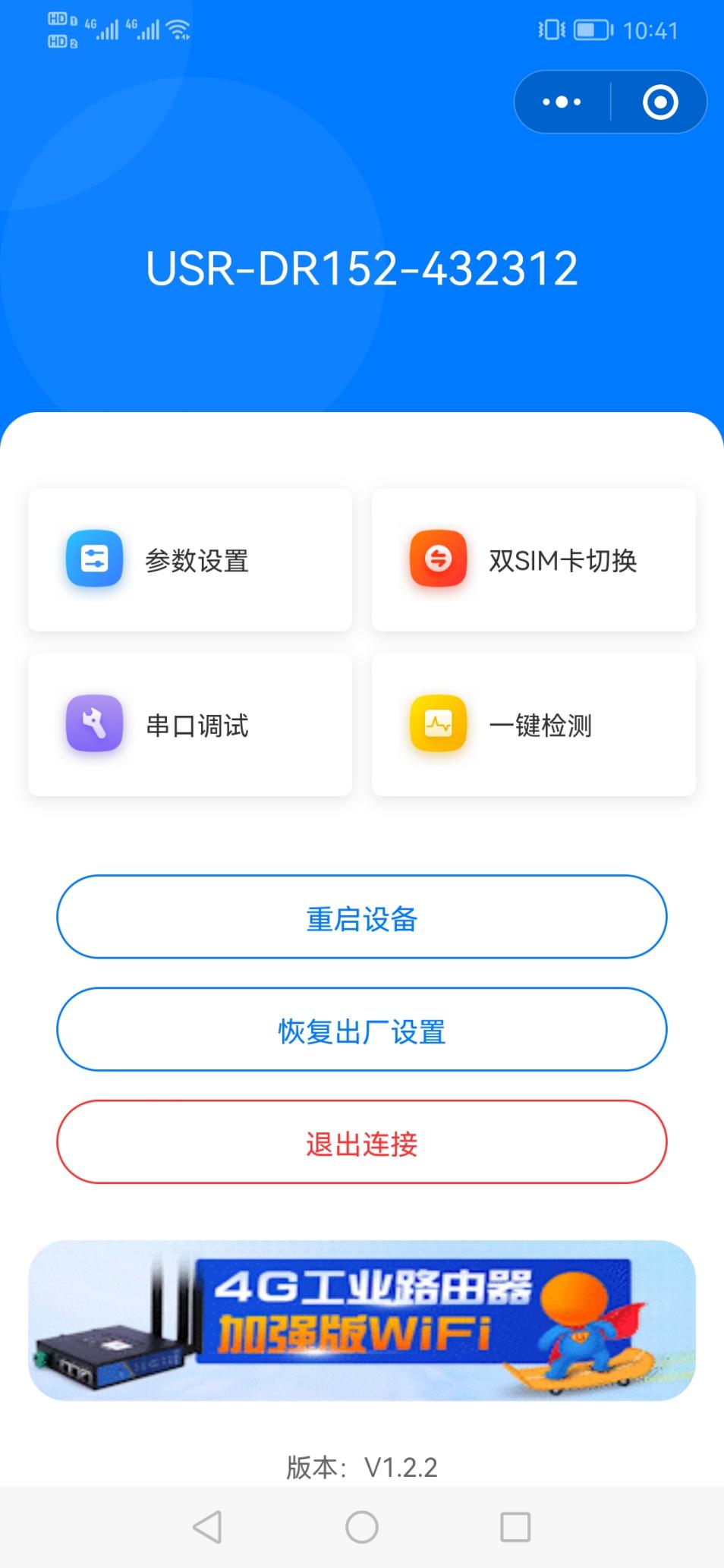

微信小程序“联博士配置工具”的主界面如下图所示:

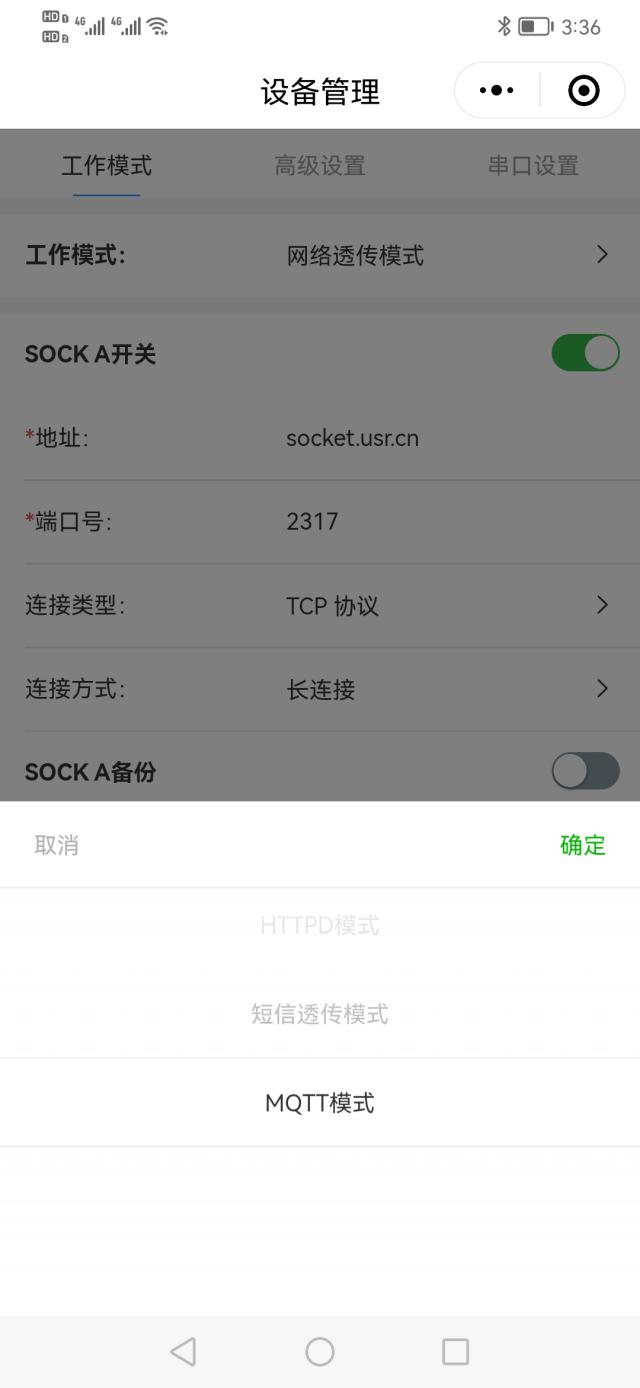

9、点击工作模式,选择MQTT模式,点击确定

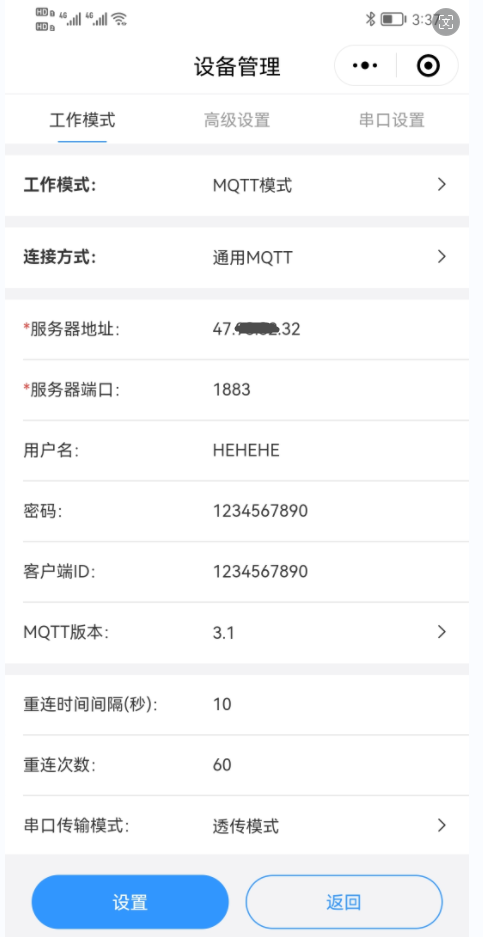

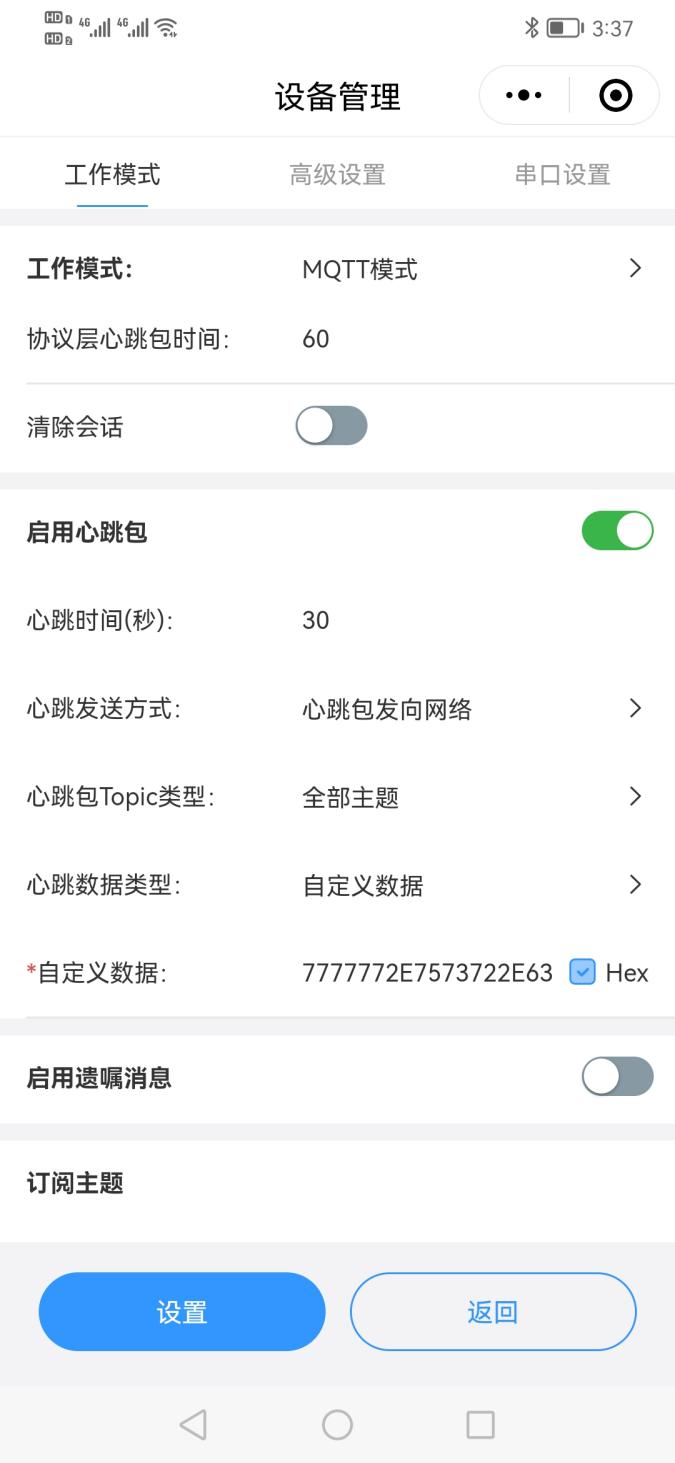

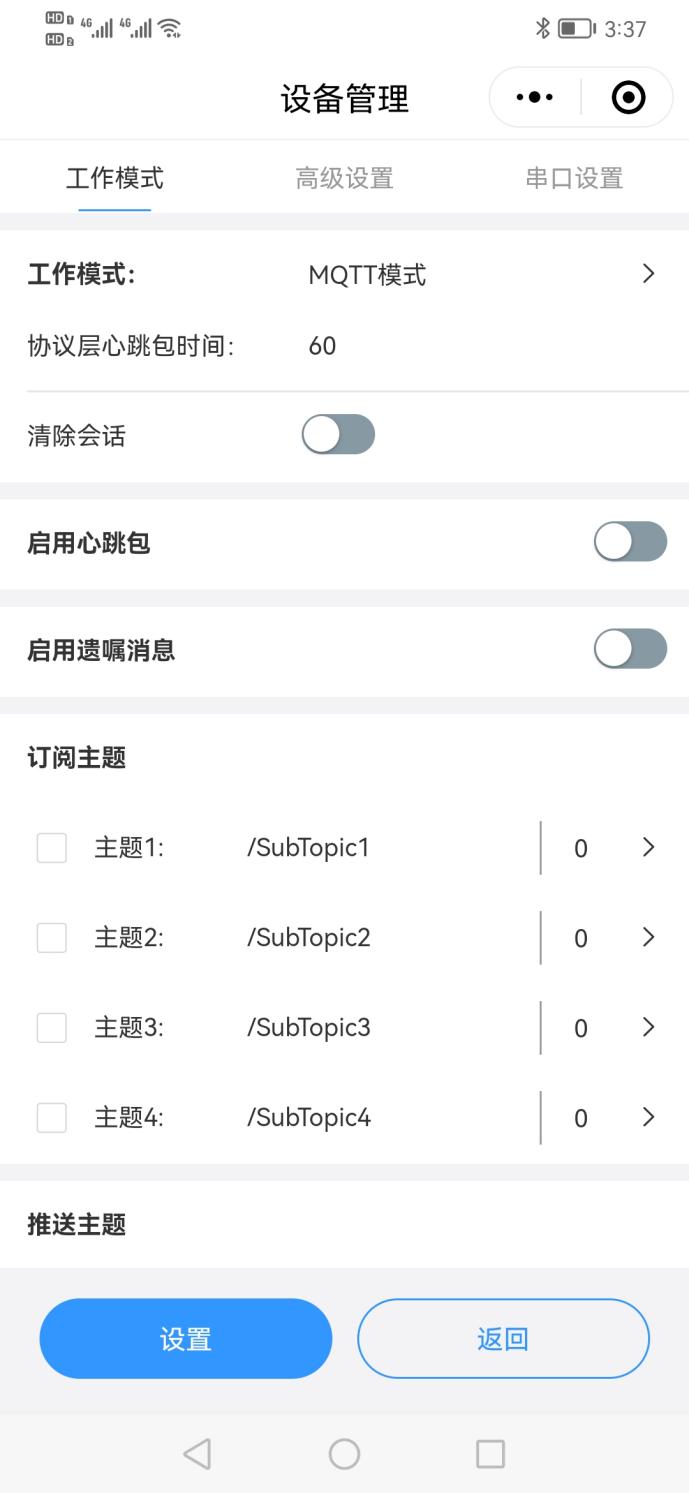

10、选择MQTT模式,服务器地址输入MQTT服务器地址,服务器端口填MQTT服务器端口1883,属于MQTT服务器的用户名和密码。客户端ID不用默认,可以自定义,这里用的是1234567890,要和MQTTfx客户端ID不一样才可以。

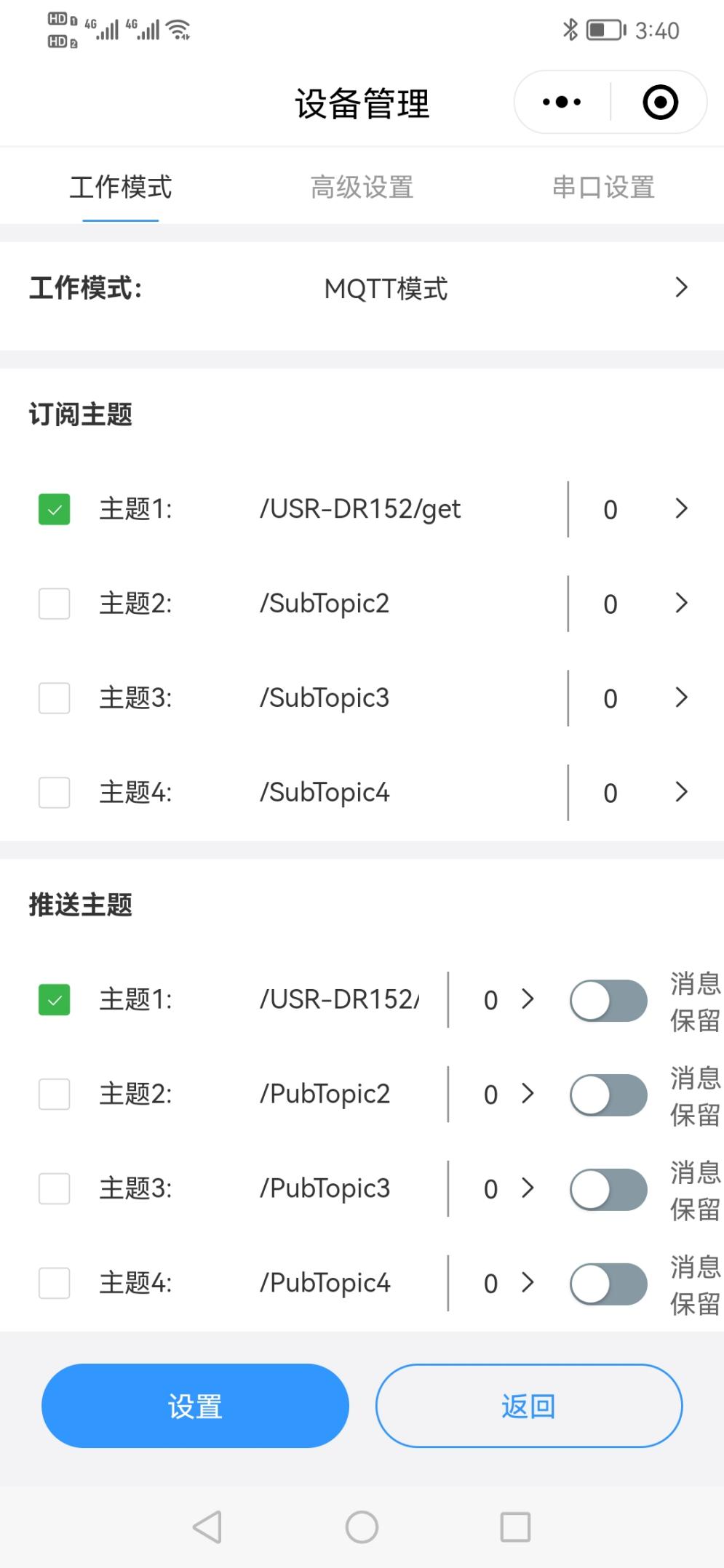

订阅主题主题1勾选用/USR-DR152/get
推送主题主题1勾选用/USR-DR152/update

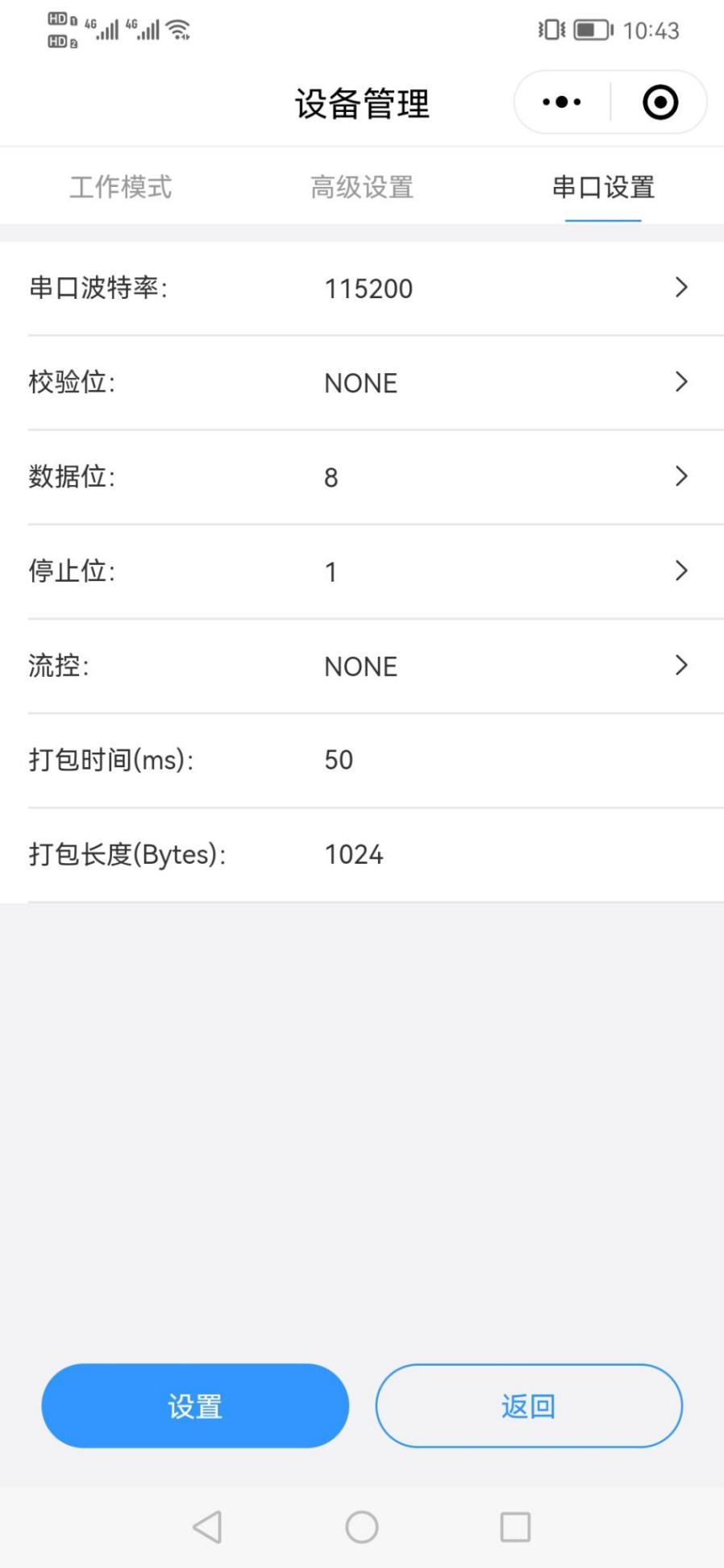

11、点击串口设置,查看串口波特率115200,实际测试需要修改USR-DR152的波特率,改的和所接232串口设备一致,其他参数保持默认。

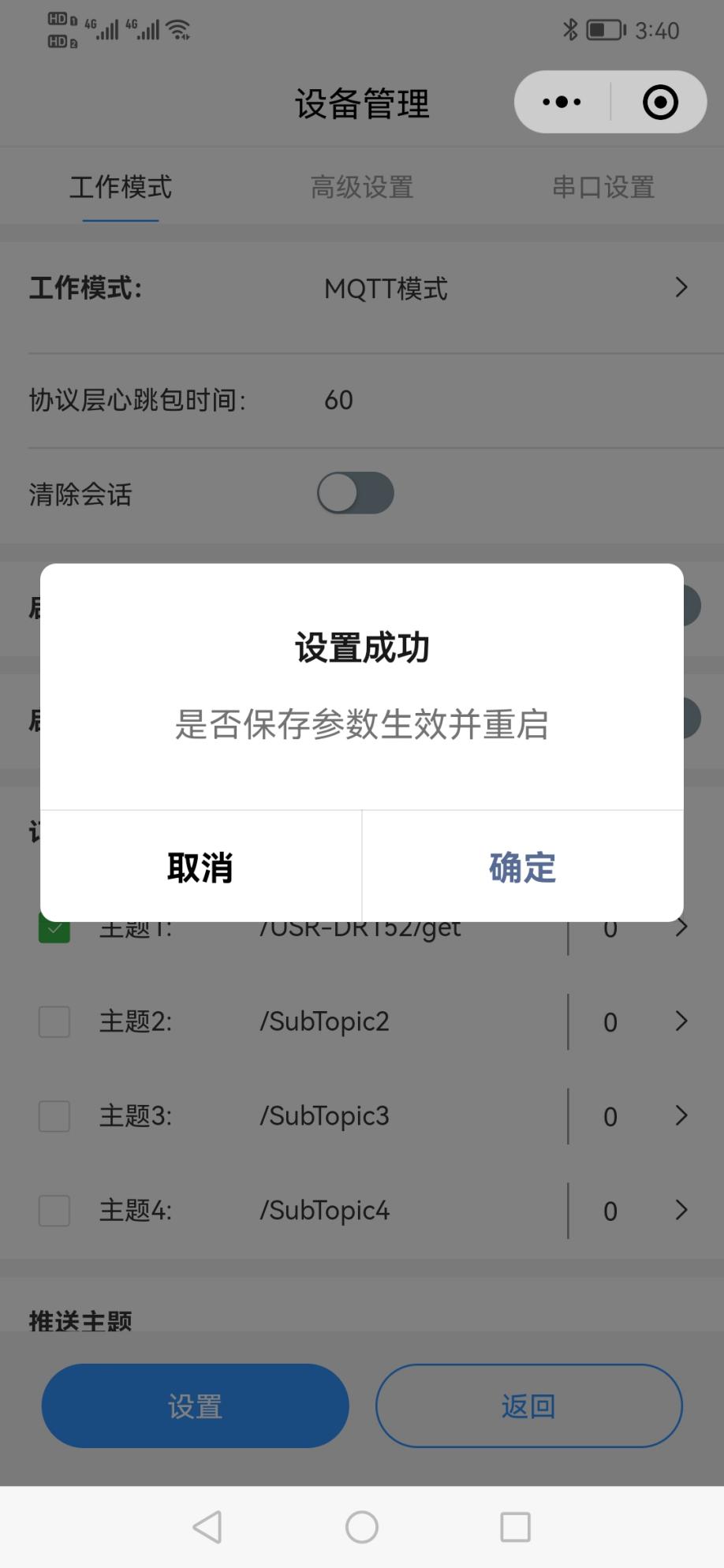

12、参数确认完成之后,点击联博士配置工具的设置,提示设置成功,是否保存参数生效并重启,点击确定。USR-DR152参数设置并自动重启。
四、MQTT.fx软件连接MQTT服务器

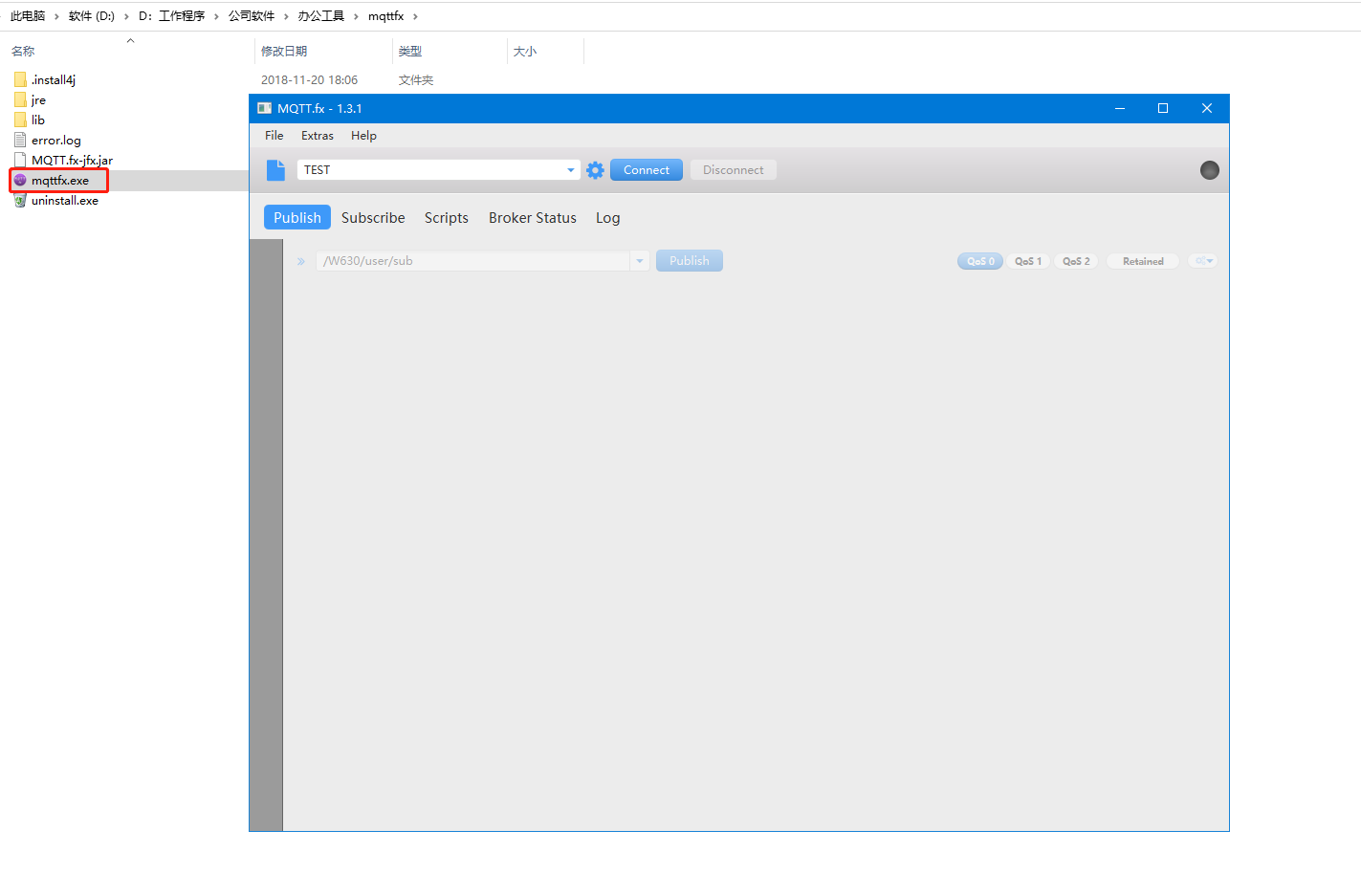

1、打开MQTT.fx软件

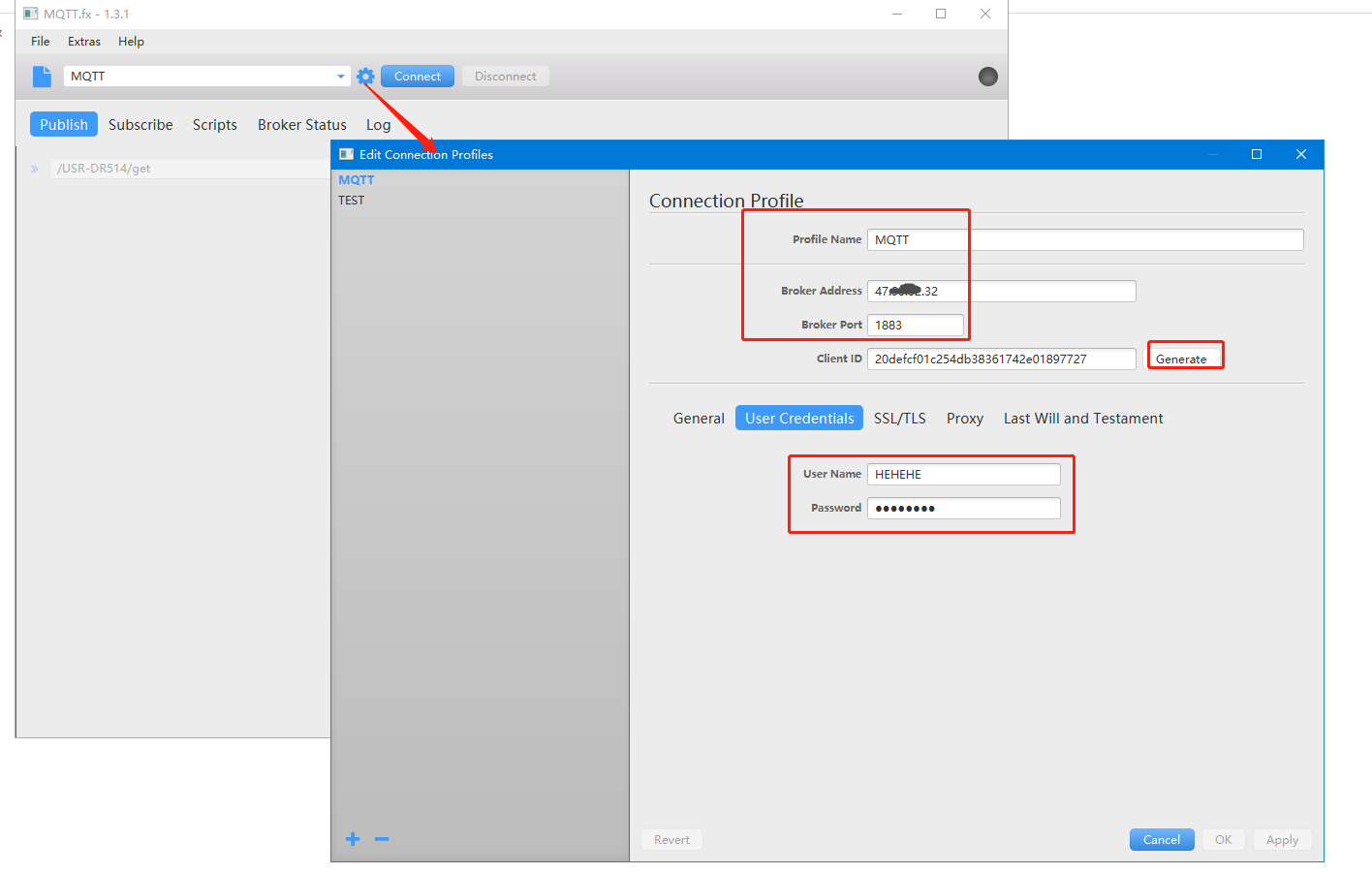

2、建一个新的配置文件做另一个MQTT客户端
(1)配置文件名自定义用MQTT
(2)服务器地址填和USR-DR152连接的同一个MQTT服务器地址
(3)端口填MQTT服务器端口1883
(4)Client ID(客户端ID)可以点击后面的Generate自动创建,注意和USR-DR152的客户端ID不要一样,如果相同会冲突。
(5)点击User Credentials,User NAME输入MQTT服务器的用户名,Password输入MQTT服务器的密码。
(6)所有参数设置完成之后,点击Apply应用。
3、MQTT.fx软件选择新建的客户端MQTT,点击Connect连接
4、MQTT.fx软件推送,USR-DR152订阅测试
(1)打开USR-TCP232-TEST串口助手,打开USR-DR152接的USB串口线COM口,COM3。

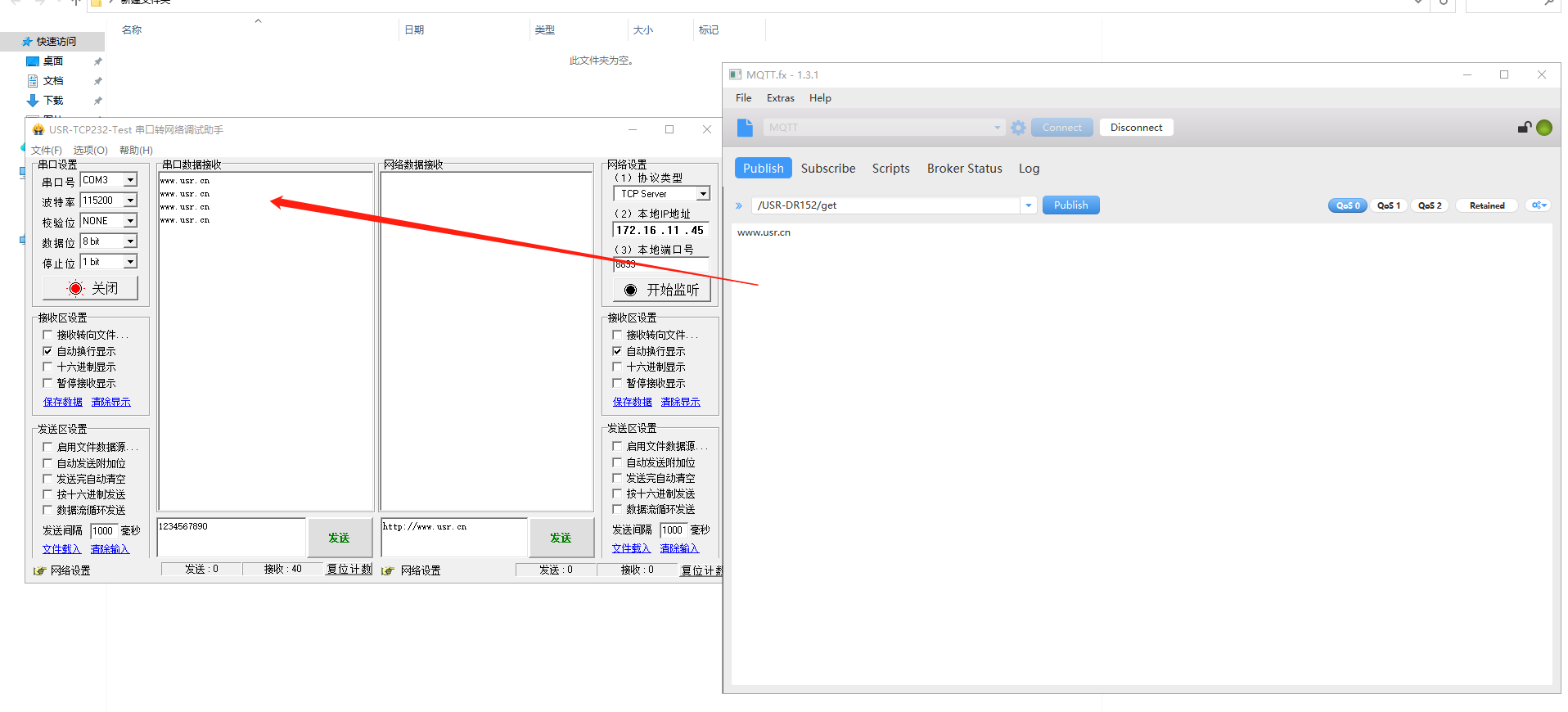

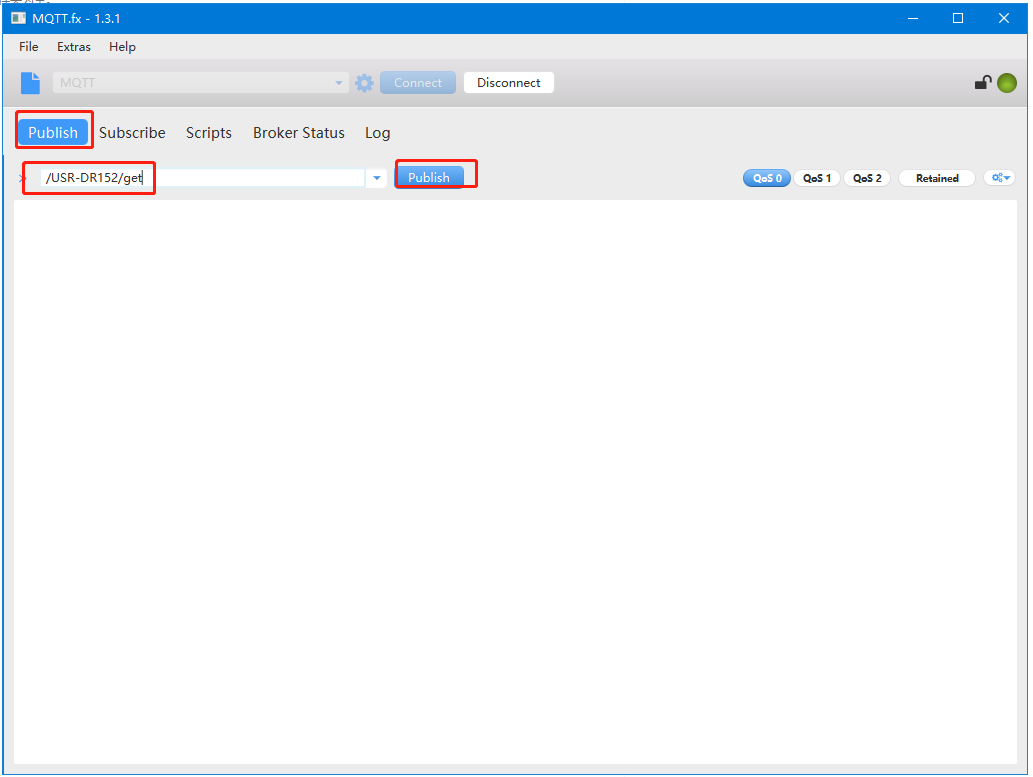

(2)MQTT.fx软件点击Publish,输入/USR-DR152/get,在下面的发送框输入数据www.usr.cn,点击Publish发送给USR-DR152串口,串口助手接收数据www.usr.cn

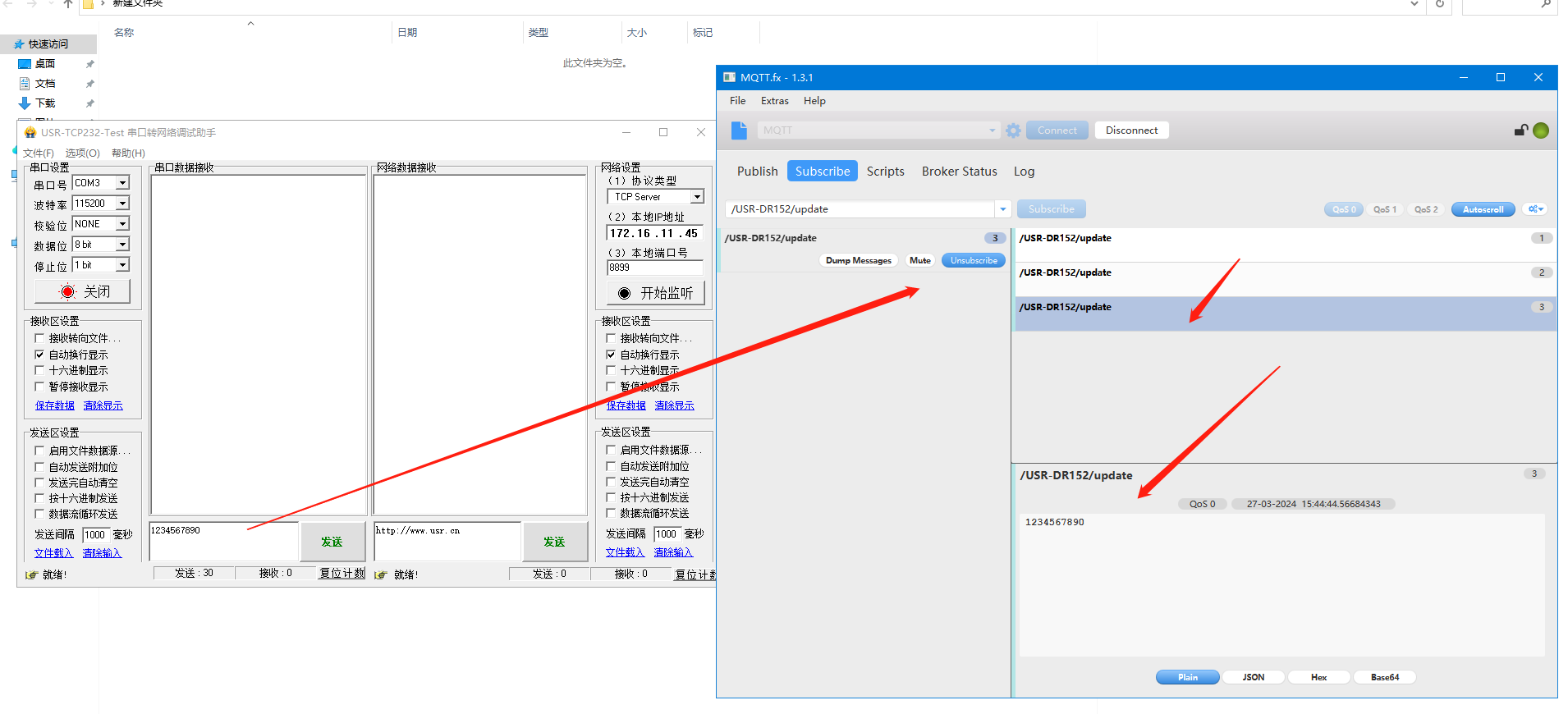

5、USR-DR152软件推送,MQTT.fx订阅测试
(1)打开USR-TCP232-TEST串口助手,打开USR-DR152接的USB串口线COM口,COM3。

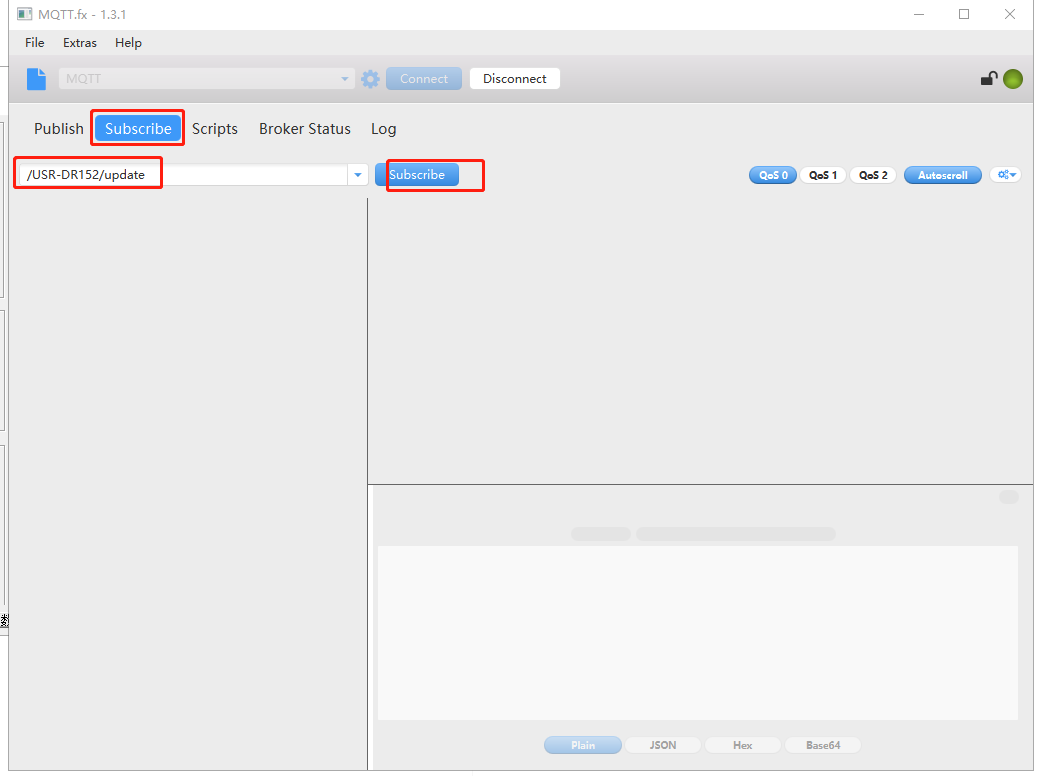

(2)MQTT.fx软件点击Subscribe,输入/USR-DR152/update,点击后面的Subscribe。
(3)串口助手发送框输入数据1234567890,发送给MQTT.fx软件,点击MQTT.fx软件的每一条/USR-DR152/update,可以看到接收的数据1234567890
编写人:金志方 编写日期:2024-04-02
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
