一、资料下载
USR-M100 说明书官网下载链接:https://www.usr.cn/Download/1202.html
USR-M100 规格书官网下载链接:https://www.usr.cn/Download/1203.html
USR-M100 设置软件官网下载链接:https://www.usr.cn/Download/1213.html
USR-M100 其他资料官网下载链接:https://www.usr.cn/Product/354.html
二、硬件连接
1、所需物品
USR-M100 产品 2台
12V电源适配器 2个
USB-RS485串口线 2条
笔记本电脑 1台
2、硬件连接
两台USR-M100 分别将串口1接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上电。
电脑打开设置软件。

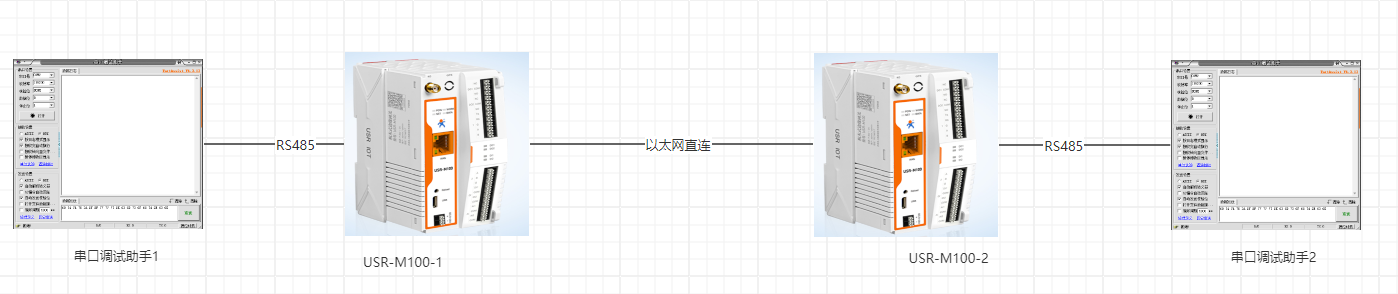

附图:
三、产品参数设置
1、USR-M100 TCP SERVER 参数设置
USR-M100网口通过网线直连电脑网口,给M100用12V电源适配器供电.

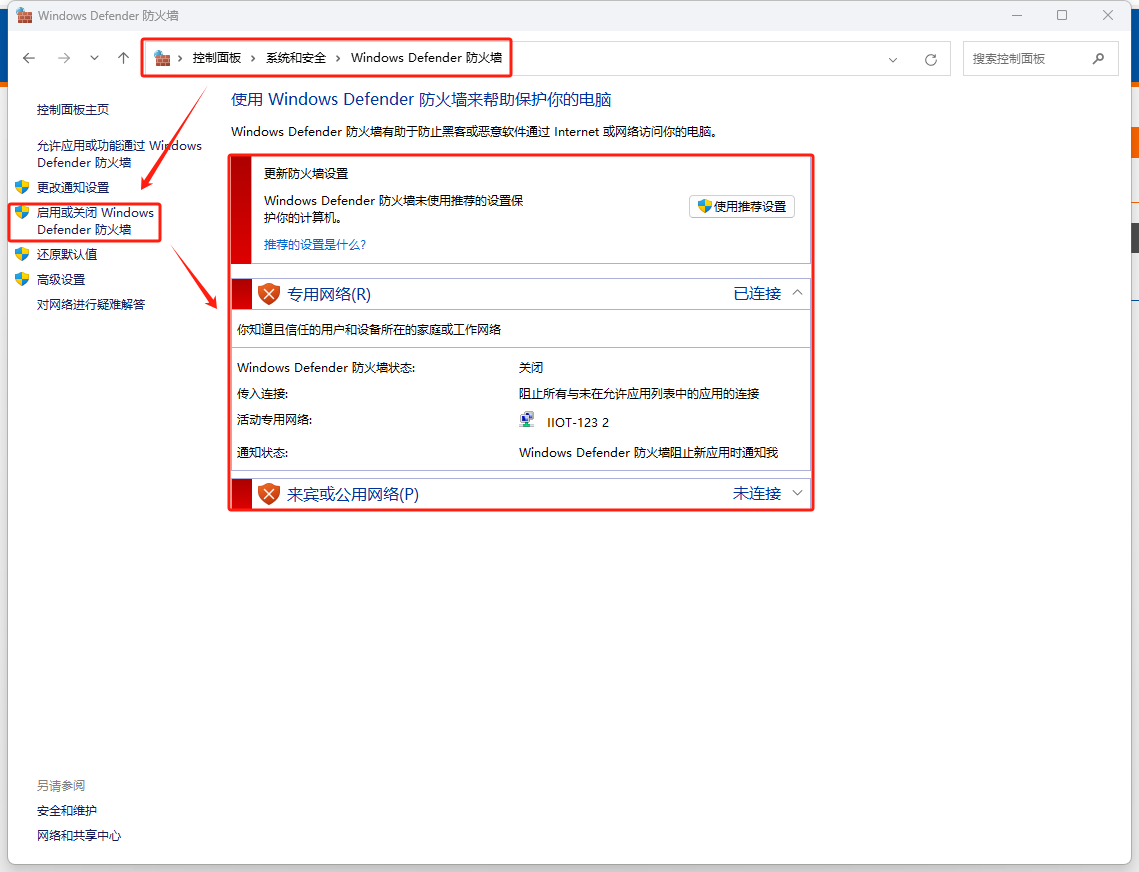

电脑关闭防火墙和杀毒软件:控制面板--系统和安全--Windows Defender 防火墙--关闭防火墙

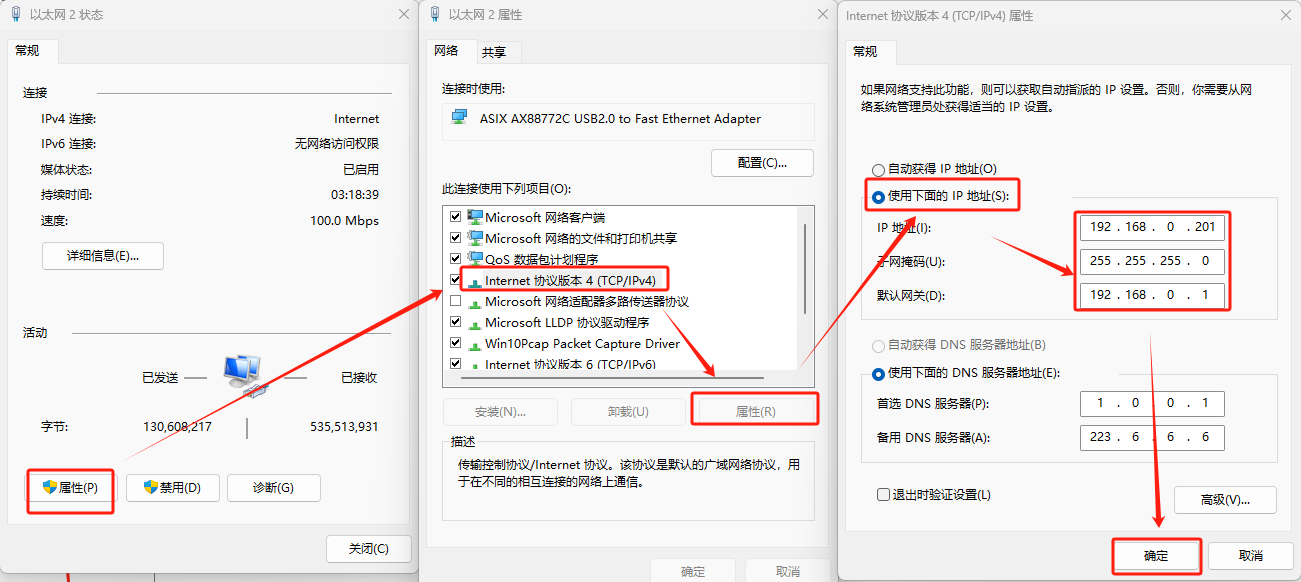

电脑:控制面板--网络和 Internet--网络连接,IP设置和USR-M100 IP同网段,M100默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

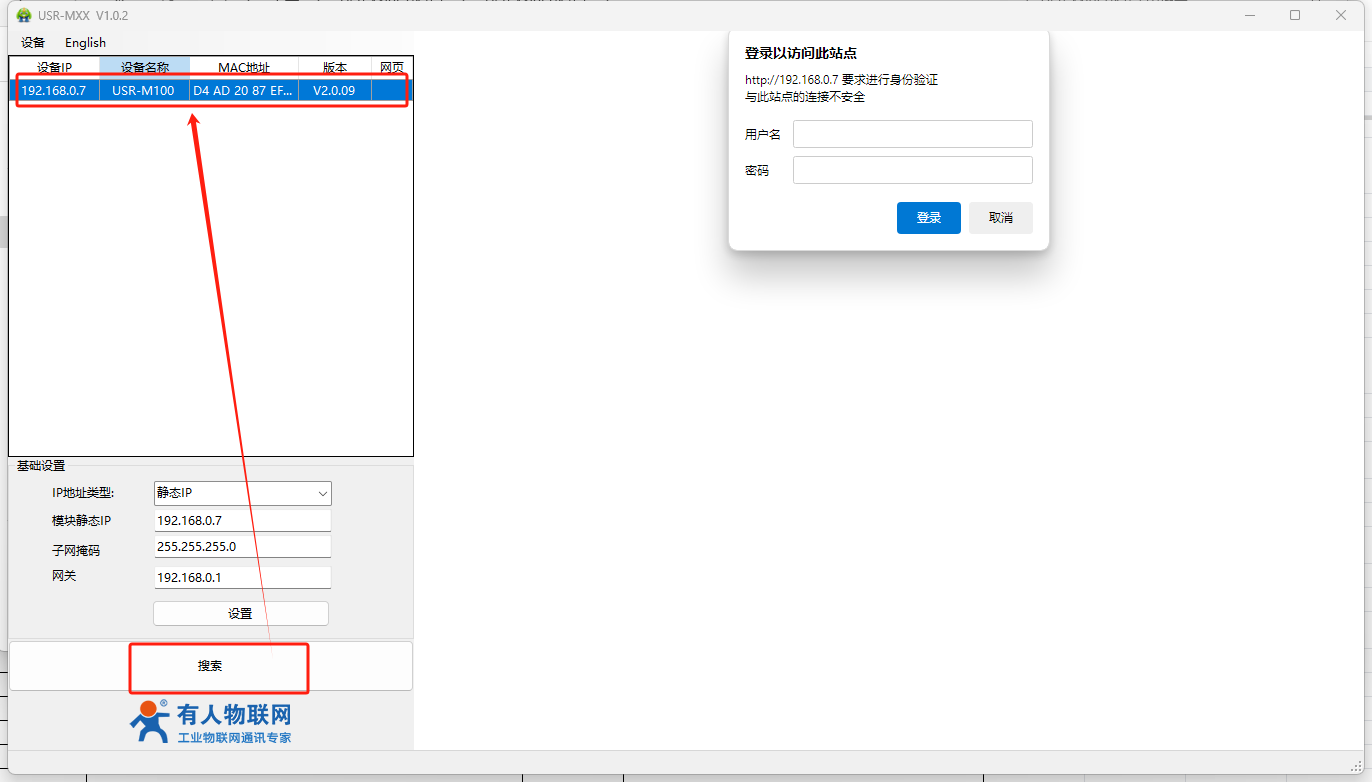

下载并打开系列设置软件USR-MXX V1.0.2:用配置软件搜索M100设备,单击搜索,搜搜到设备后双击设备。

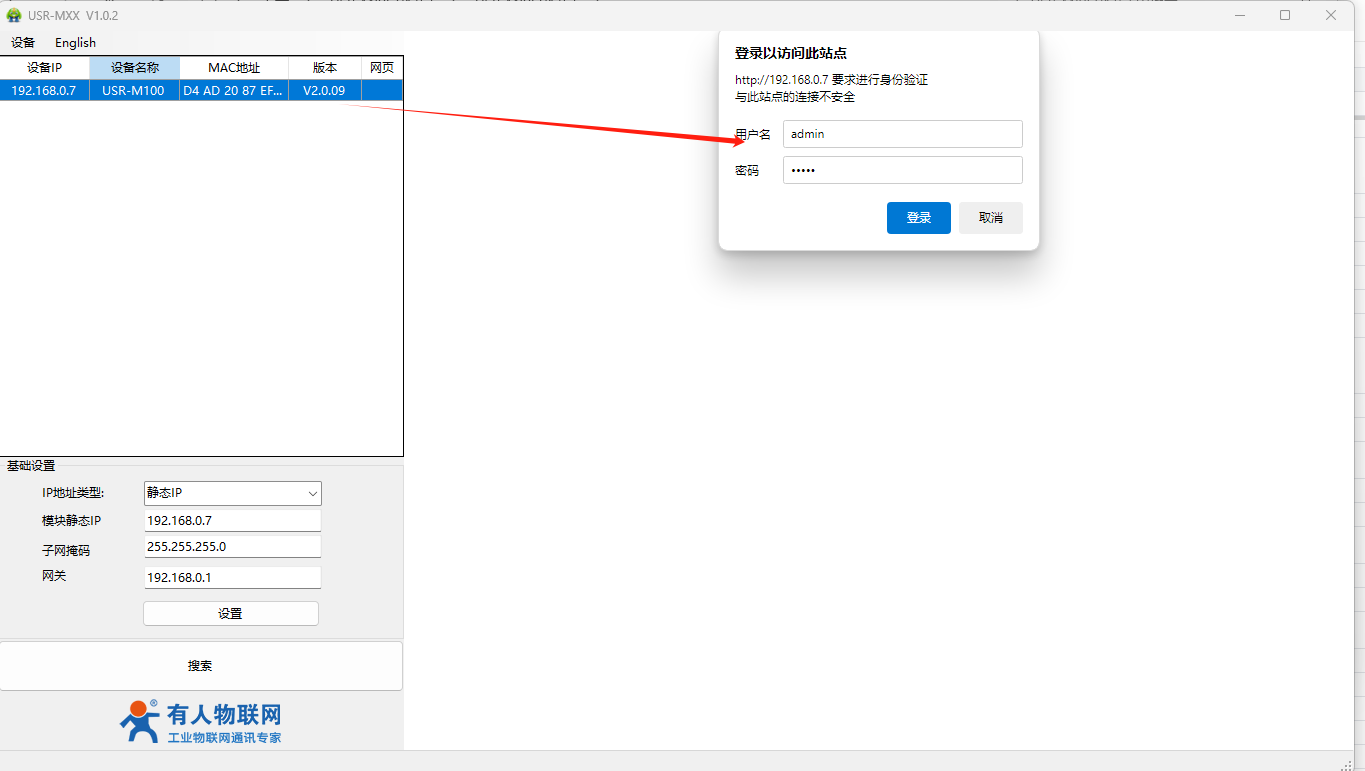

登录:输入用户名admin和密码admin,点击确定,右侧显示M100参数设置页面。
端口---串口1

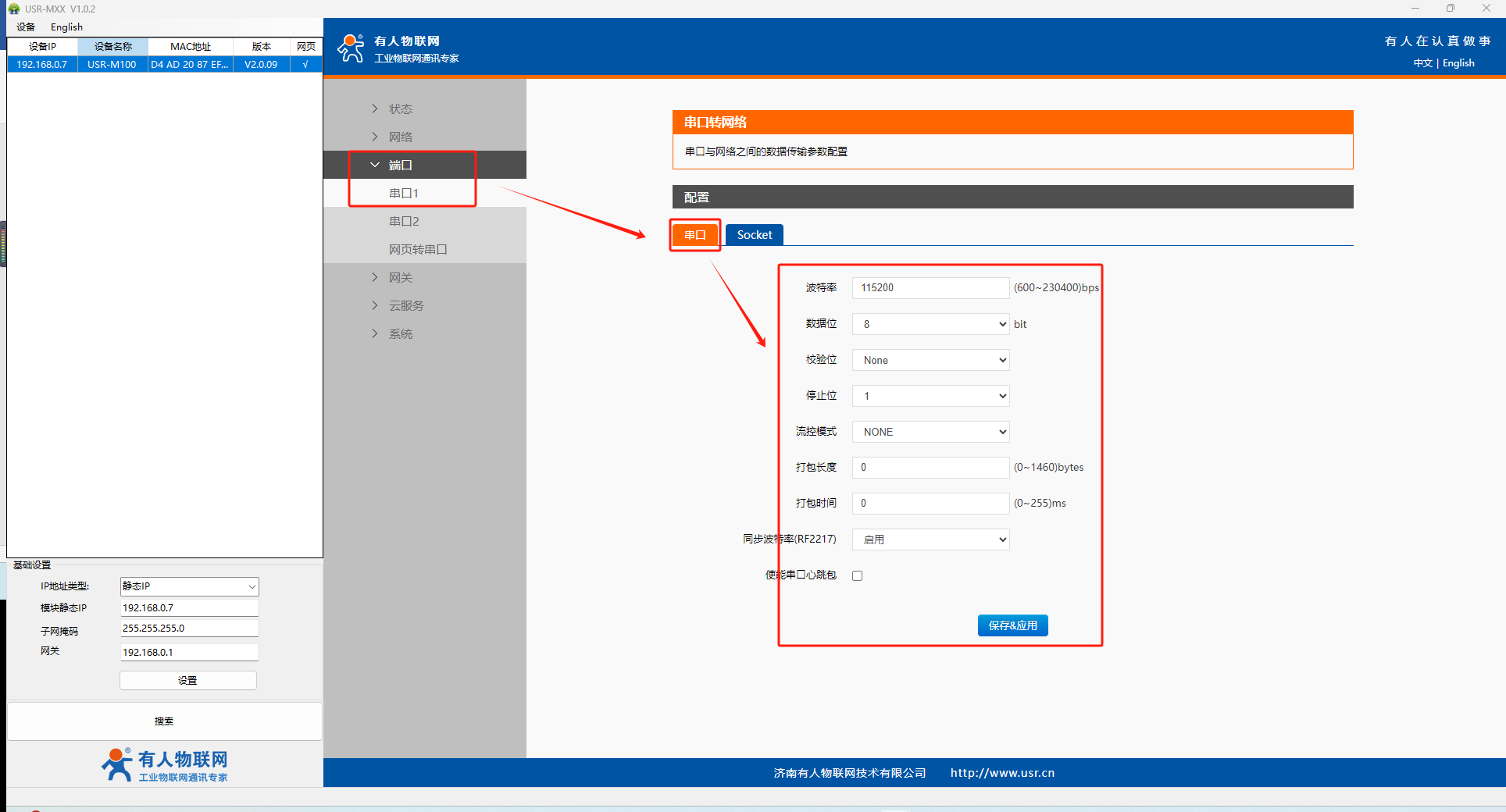

串口参数配置:USR-M100串口参数默认115200 NONE 8数据位 1停止位,用户根据需求修改串口参数即可。

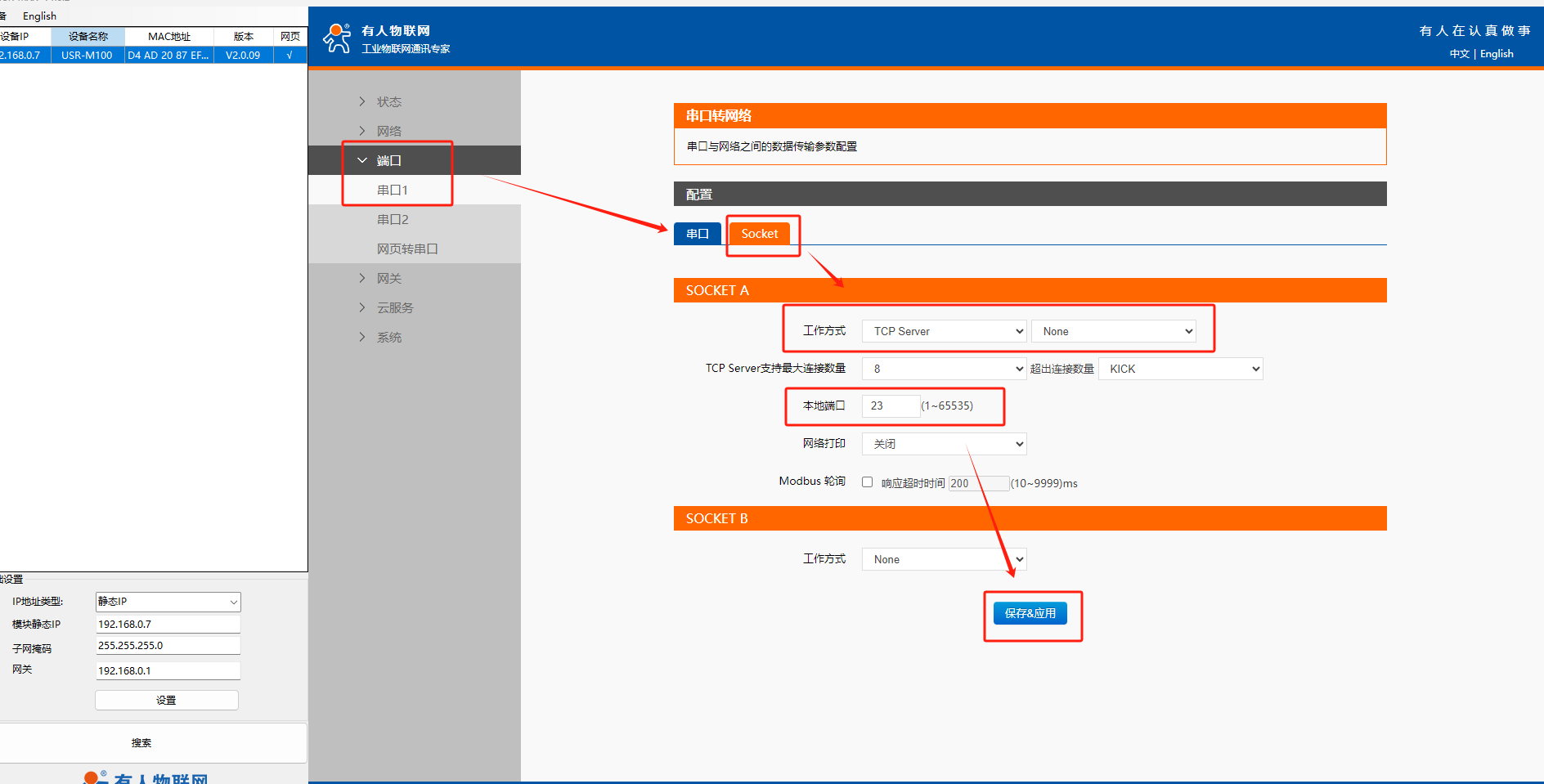

Socket参数配置:socketA工作模式设置为TCP Server NONE,本地端口23,保存应用,继续配置。

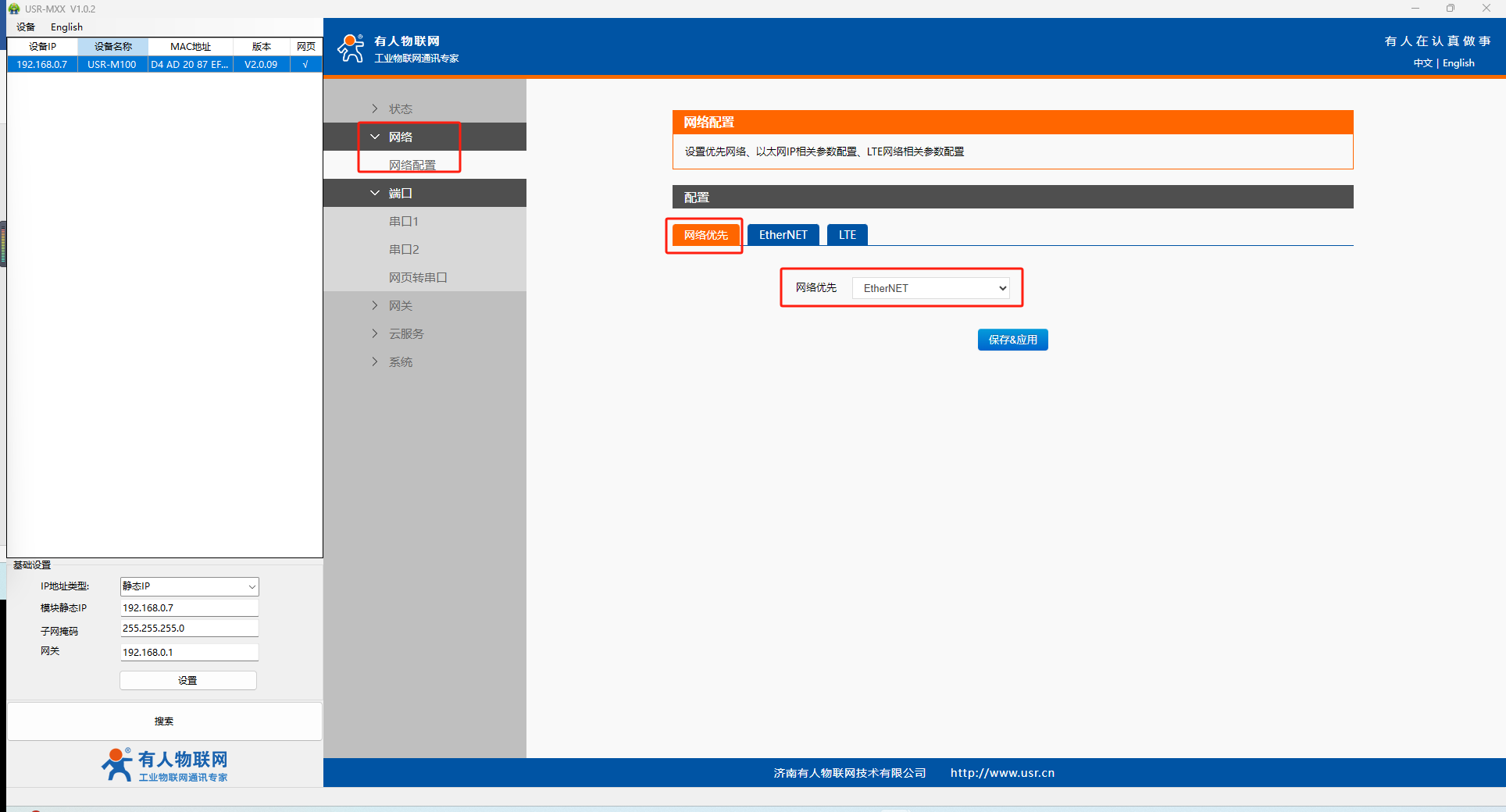

网络---网络配置

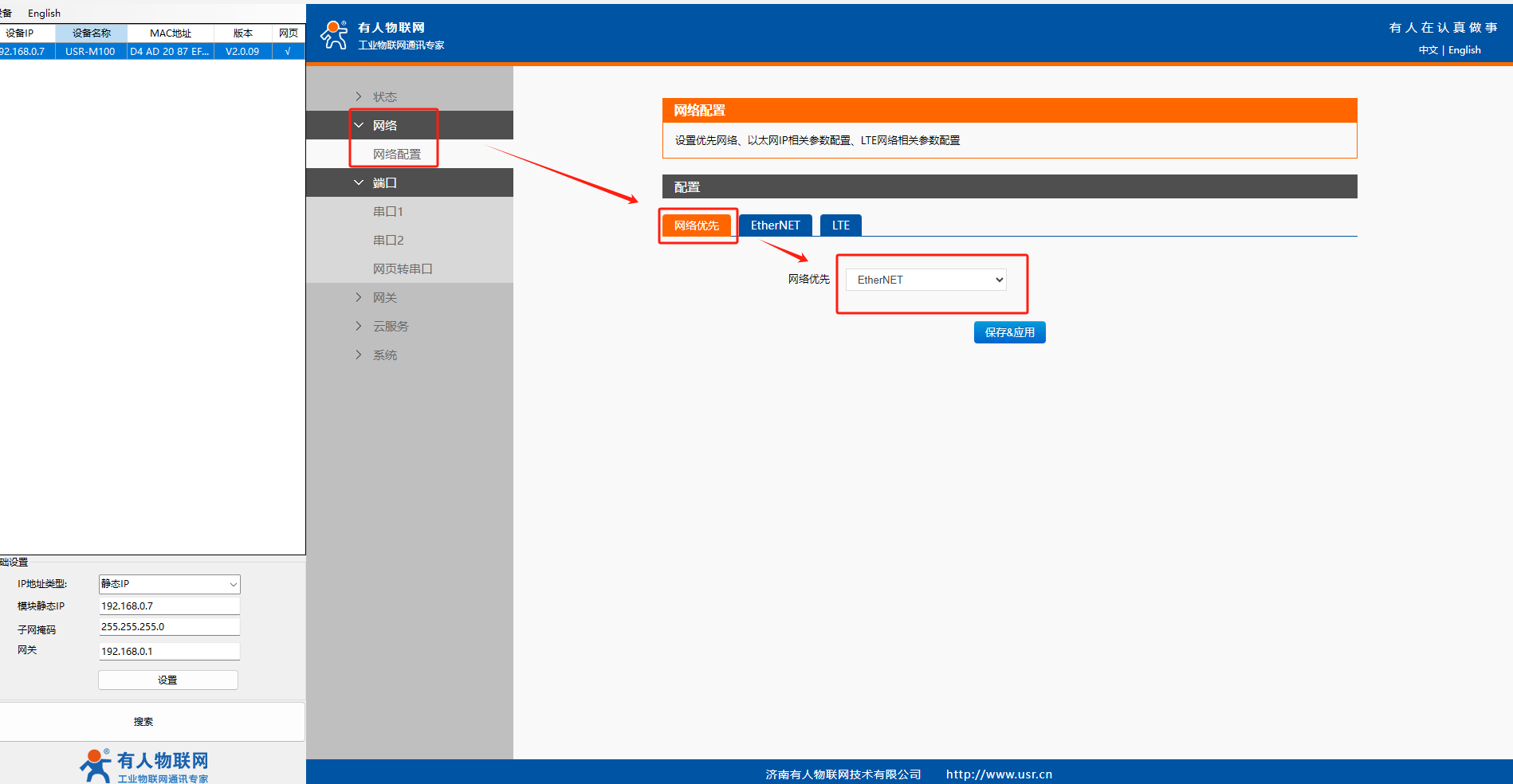

网络优先:可以选择EtherNET(以太网优先)或者是EtherNET Only(仅用以太网)

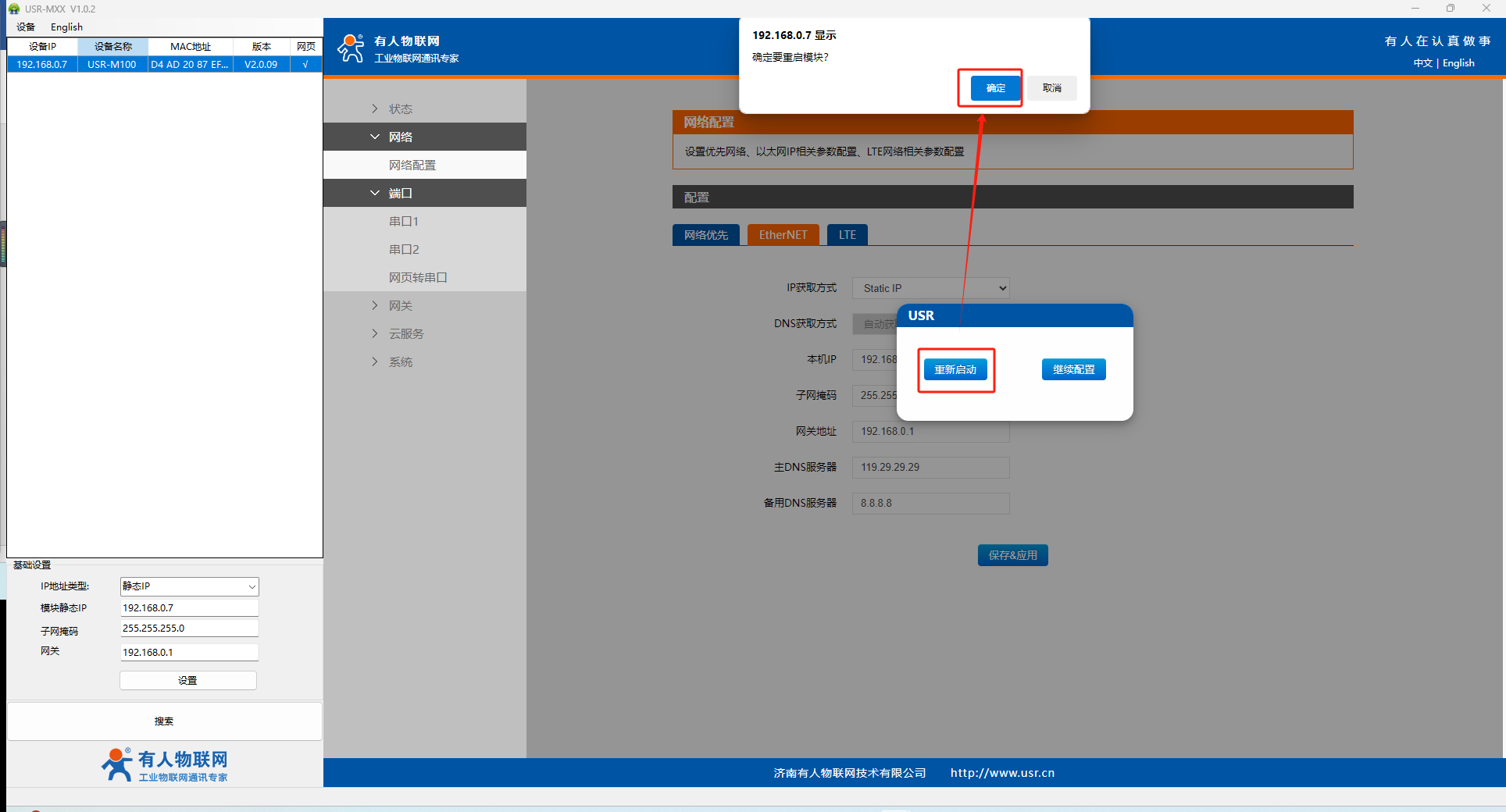

EtherNET:IP获取方式选择Static IP(静态IP),本机IP:192.168.0.7,子网掩码:255.255.255.0网关地址:192.168.0.1,保存应用,设备重启。
重启成功后将这个设备断电放置一边,配置USR-M100 TCP CLIENT
2、USR-M100 TCP CLIENT 参数设置
打开系列设置软件:用配置软件搜索M100设备,单击搜索,搜到设备后双击设备。
登录:输入用户名admin和密码admin,点击确定,右侧显示M100参数设置页面。
端口---串口1
串口参数配置:USR-M100串口参数默认115200 NONE 8数据位 1停止位,用户根据需求修改串口参数即可。

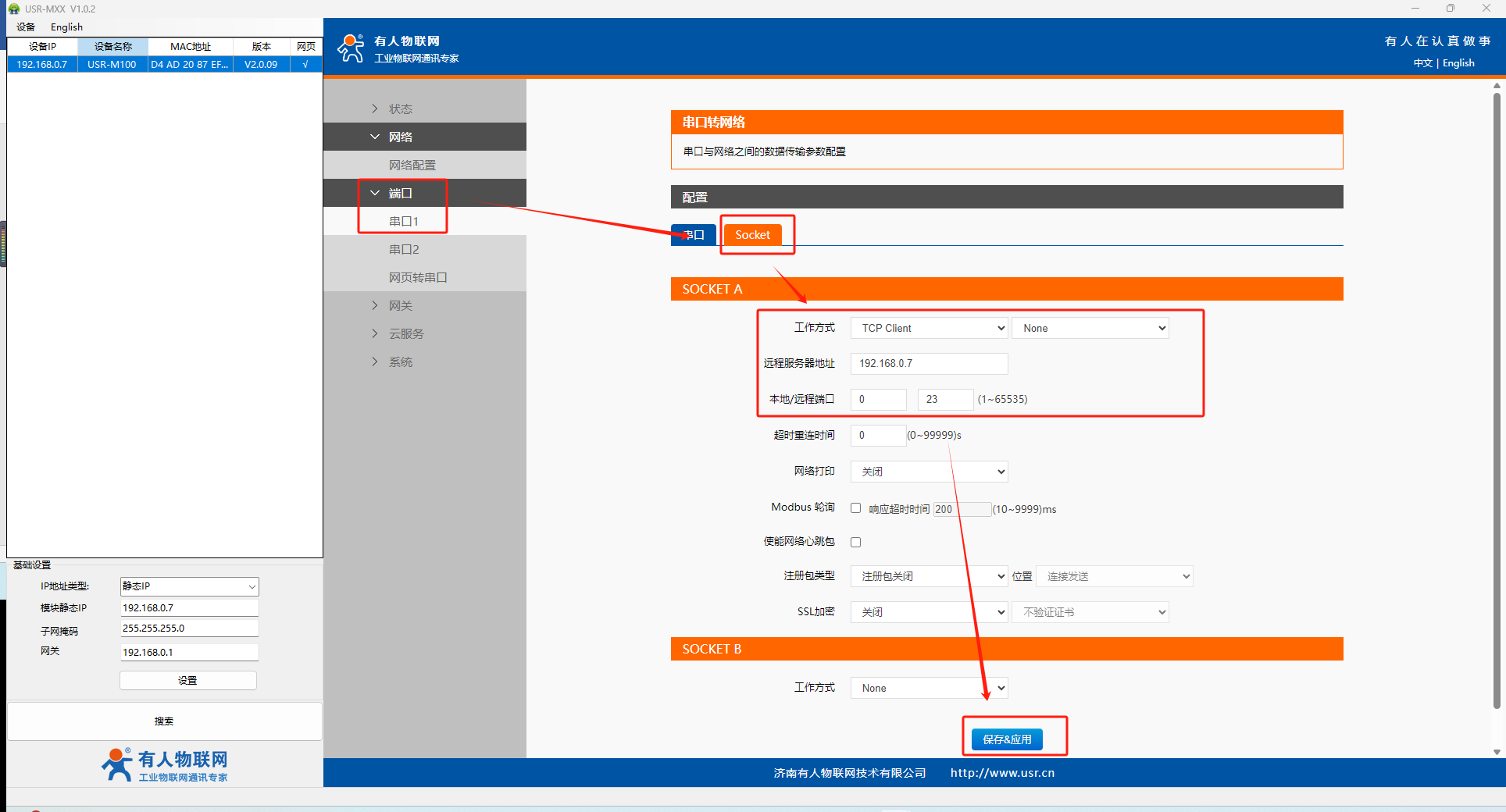

Socket参数配置:socketA工作模式设置为TCP Client NONE,远程服务器地址:192.168.0.7;本地端口0,远程端口23。保存应用,继续配置
网络---网络配置
网络优先:可以选择EtherNET(以太网优先)或者是EtherNET Only(仅用以太网)

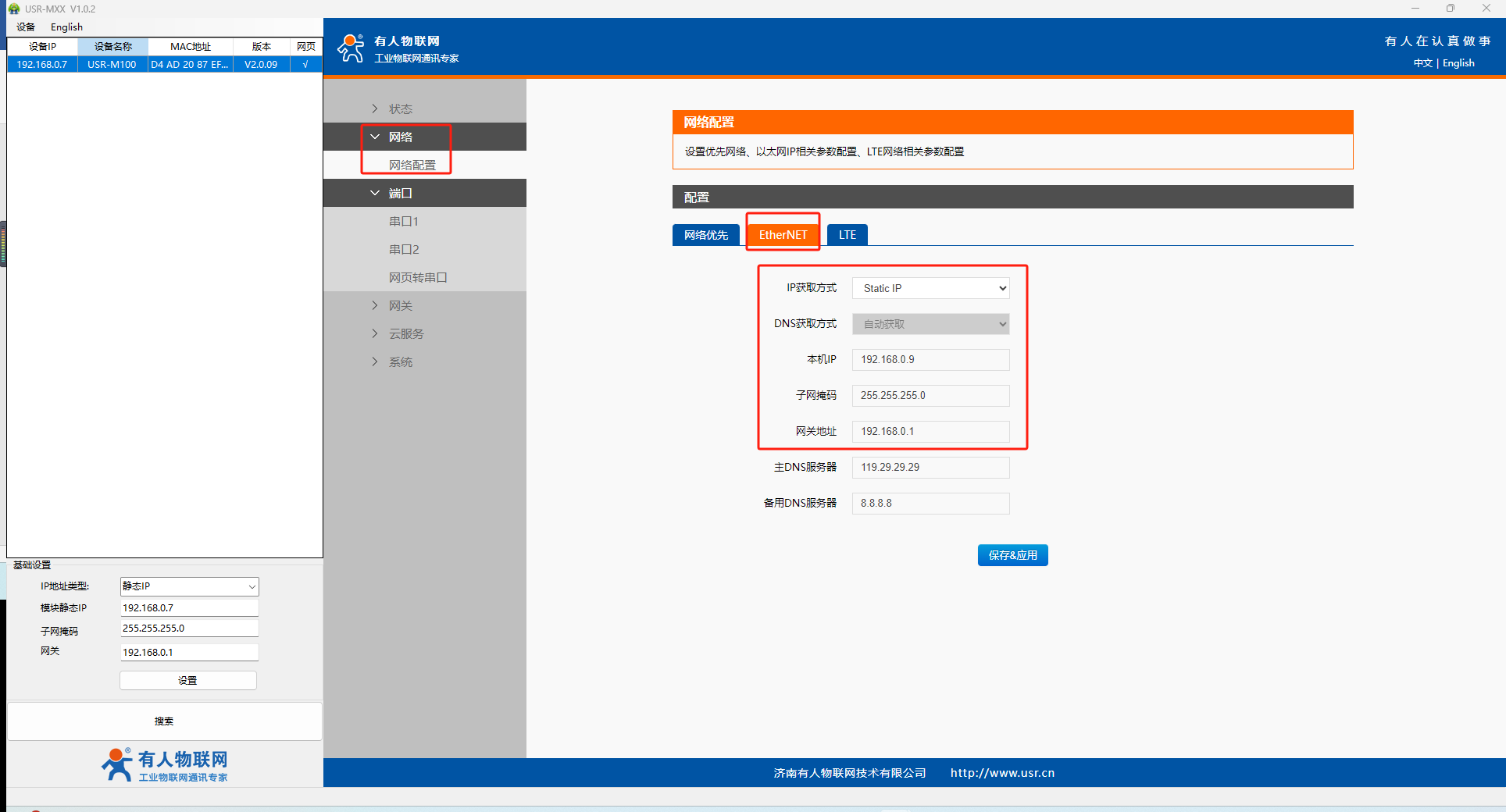

EtherNET:IP获取方式选择Static IP(静态IP),本机IP:192.168.0.9,子网掩码:255.255.255.0网关地址:192.168.0.1,保存应用,设备重启。
需要注意TCP SERVER和TCP CLIENT需要在同一个网段内,且IP、端口号不冲突。
四、功能调试
1、功能调试
两台USR-M100通过网线直连。

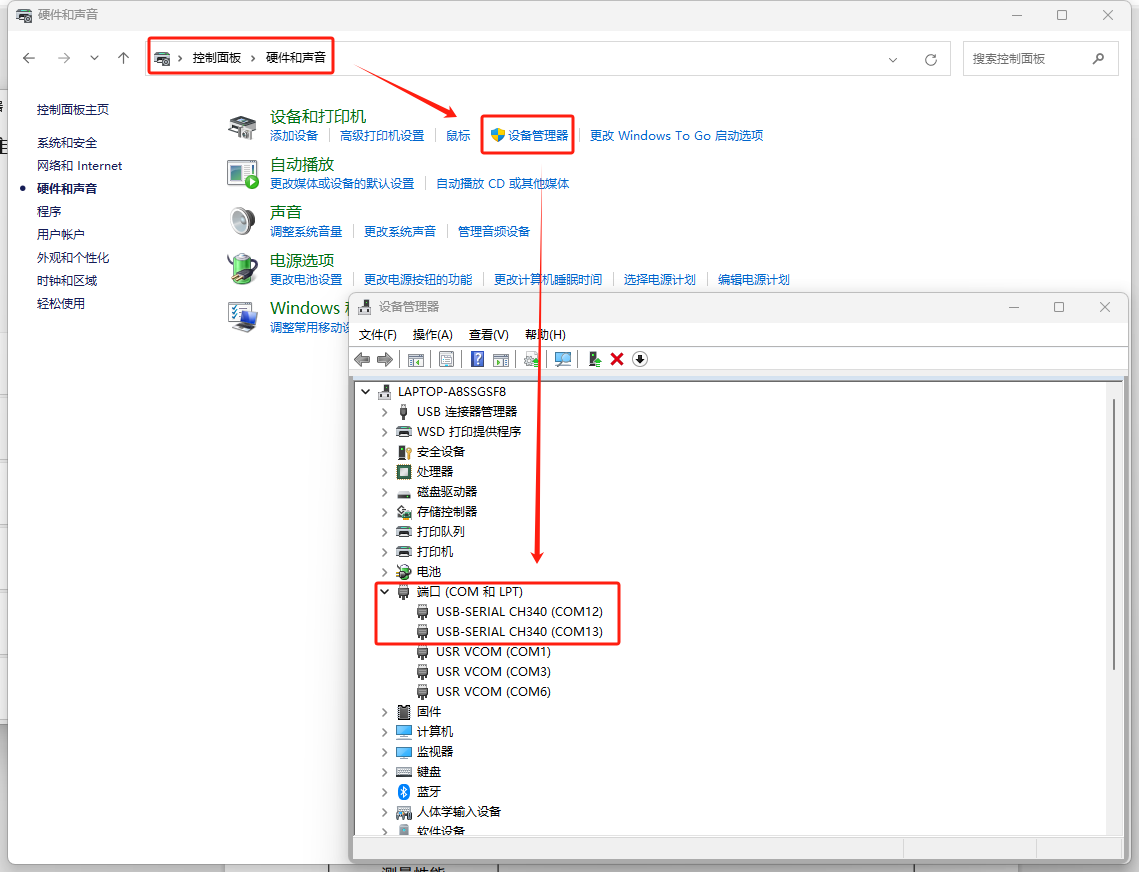

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认两个转换器的COM口为COM12和COM13
电脑打开两个串口调试助手分别引用COM12和COM13端口,进行数据互发测试

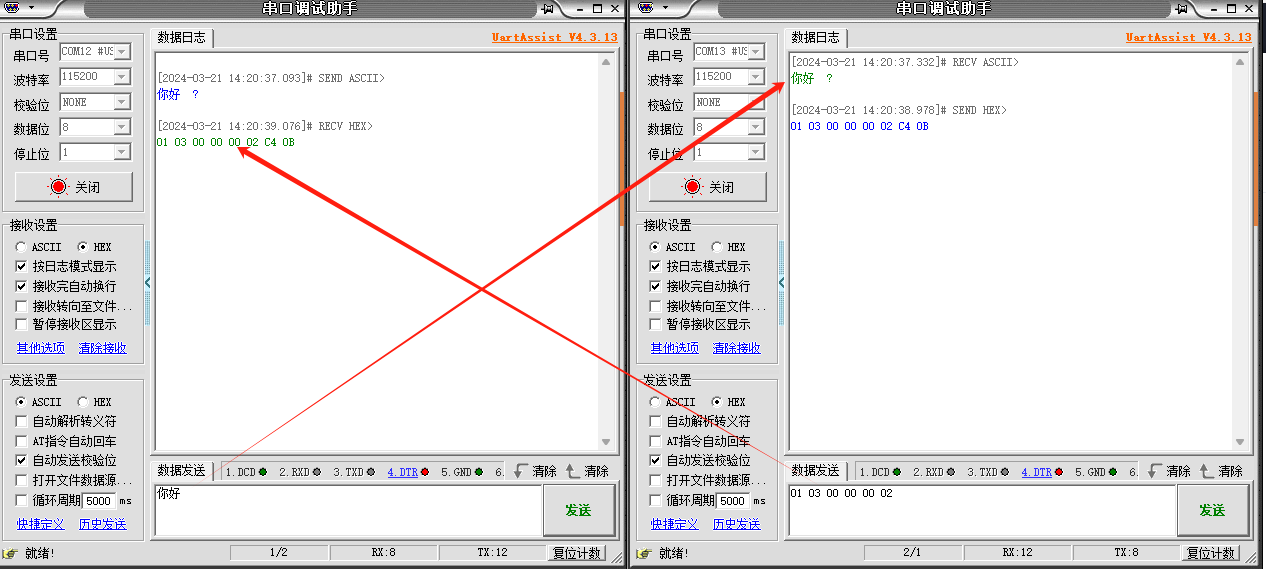

2、调试截图
编写人:尹丛欣 编写日期:2024-03-23
审核人:尹丛欣 审核日期:2024-03-27
订正版本:V1.0 订正内容:初稿
