一、资料下载
USR-G780 V2 “smart DTU”说明书（完整版）：https://www.usr.cn/Download/701.html
USR-G780 V2 “smart DTU”规格书：https://www.usr.cn/Download/703.html
USR-G780 V2 “smart DTU”软件设计手册：https://www.usr.cn/Download/702.html
USR-G780 V2 “smart DTU”设置软件V2.1.3：https://www.usr.cn/Download/551.html
网络调试助手 串口调试助手二合一： https://www.usr.cn/Download/27.html
有人虚拟串口软件V3.7.2.529：https://www.usr.cn/Download/31.html
二、硬件连接
1、所需物品
USR-G780 V2 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
物联卡 1张
笔记本电脑 1台

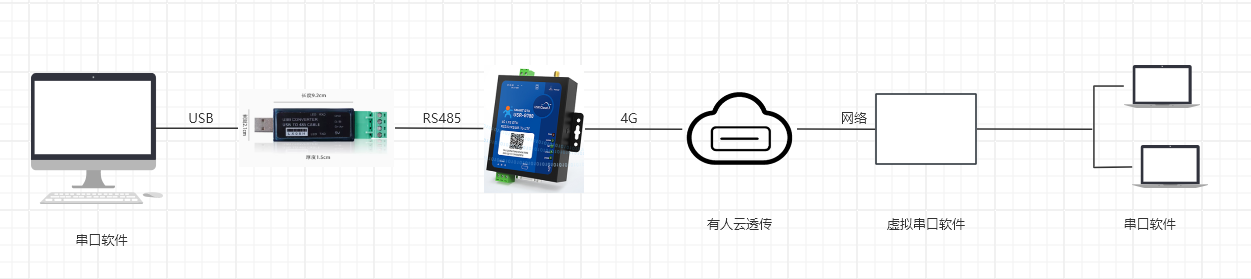

2、硬件连接
USR-G780 V2 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。
三、产品参数设置

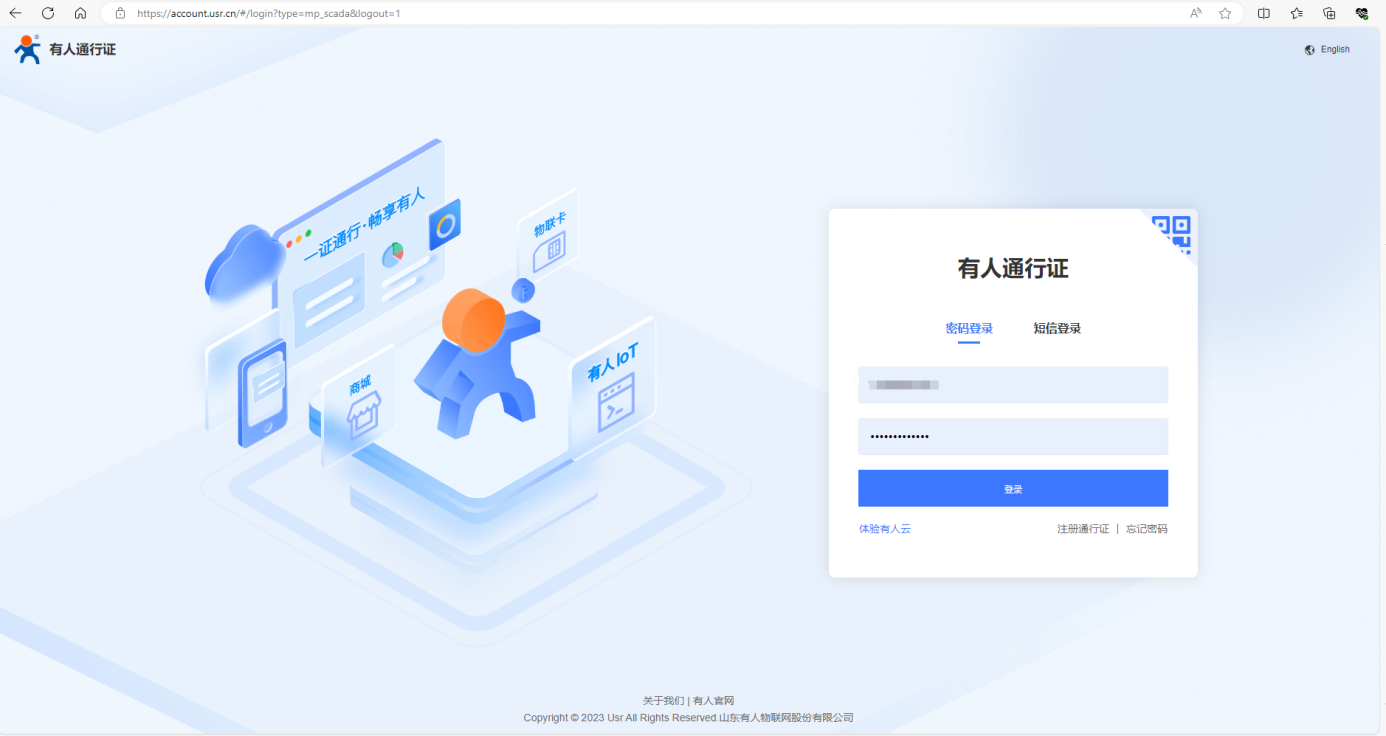

1、登录有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

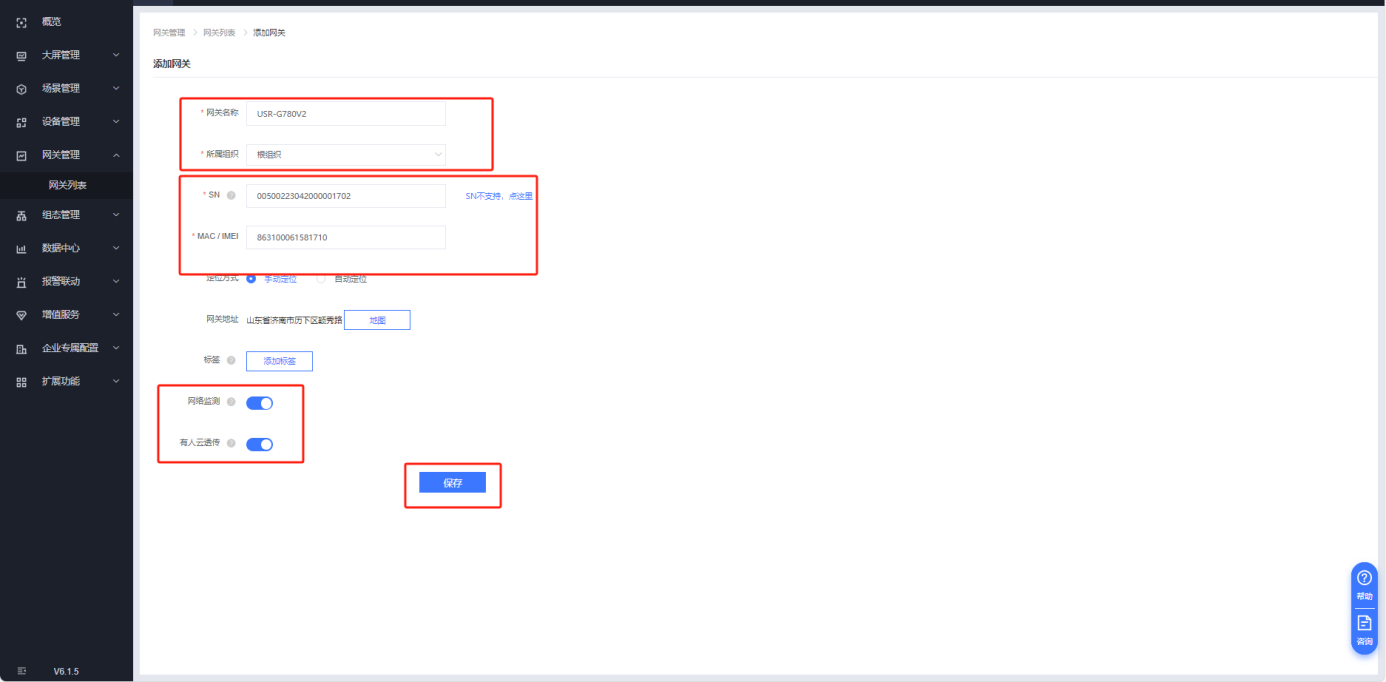

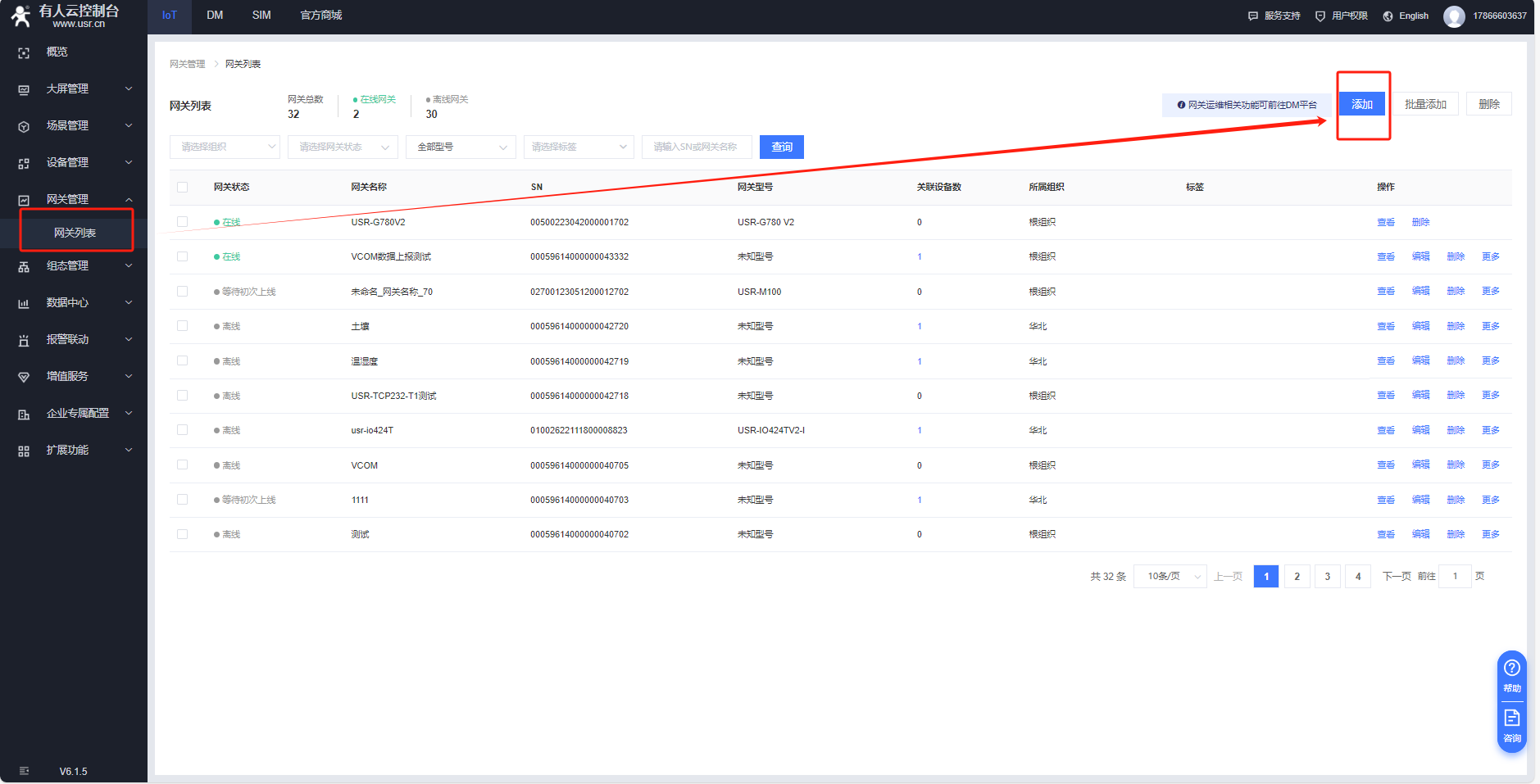

2、添加网关---USR-G780 V2
网关管理---网关列表---添加
网关名称 ：USR-G780 V2
所属组织：根组织
填入设备二维码上的SN和IMEI
开启有人云透传功能
点击保存

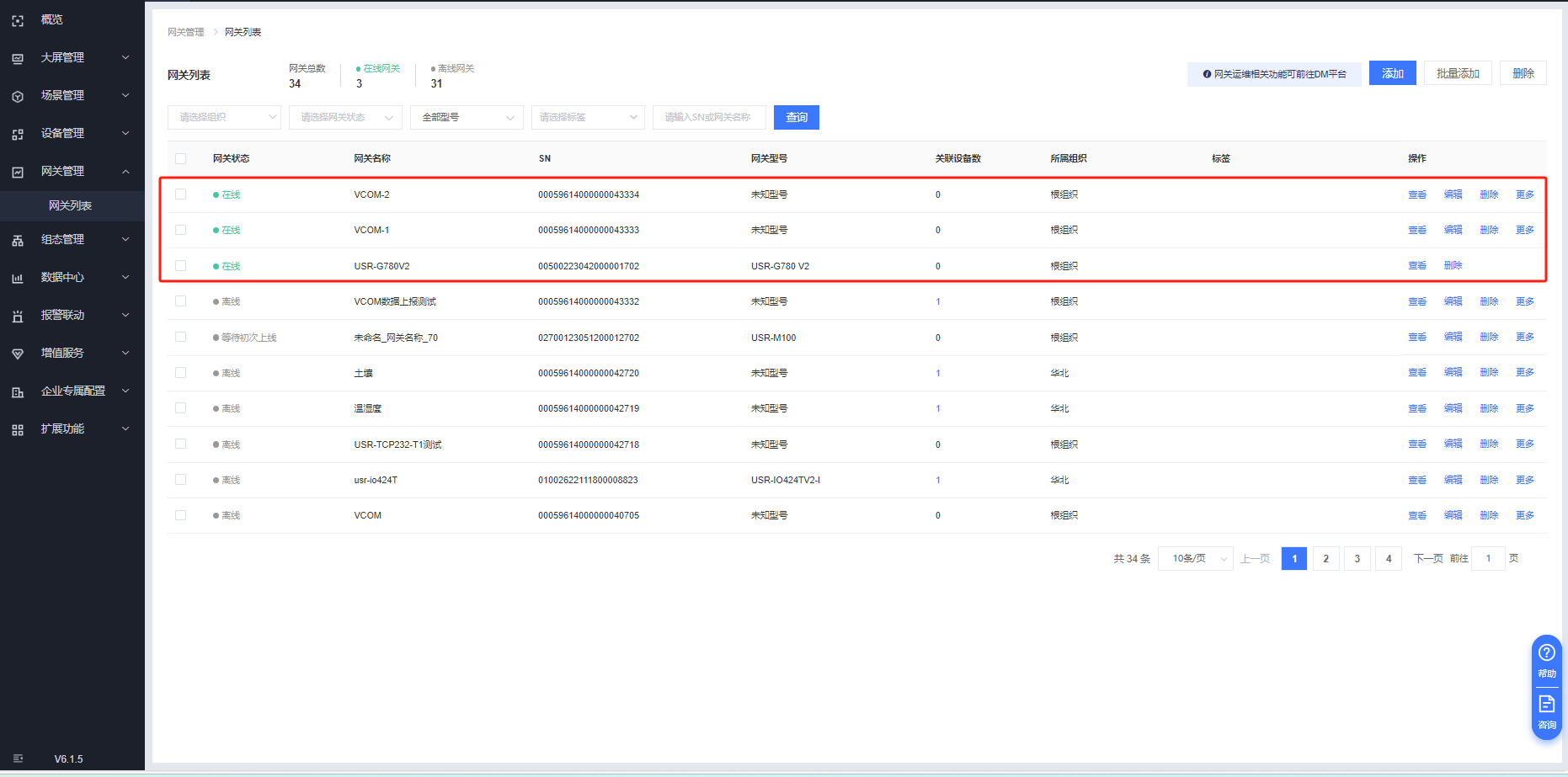

可以看到设备在线

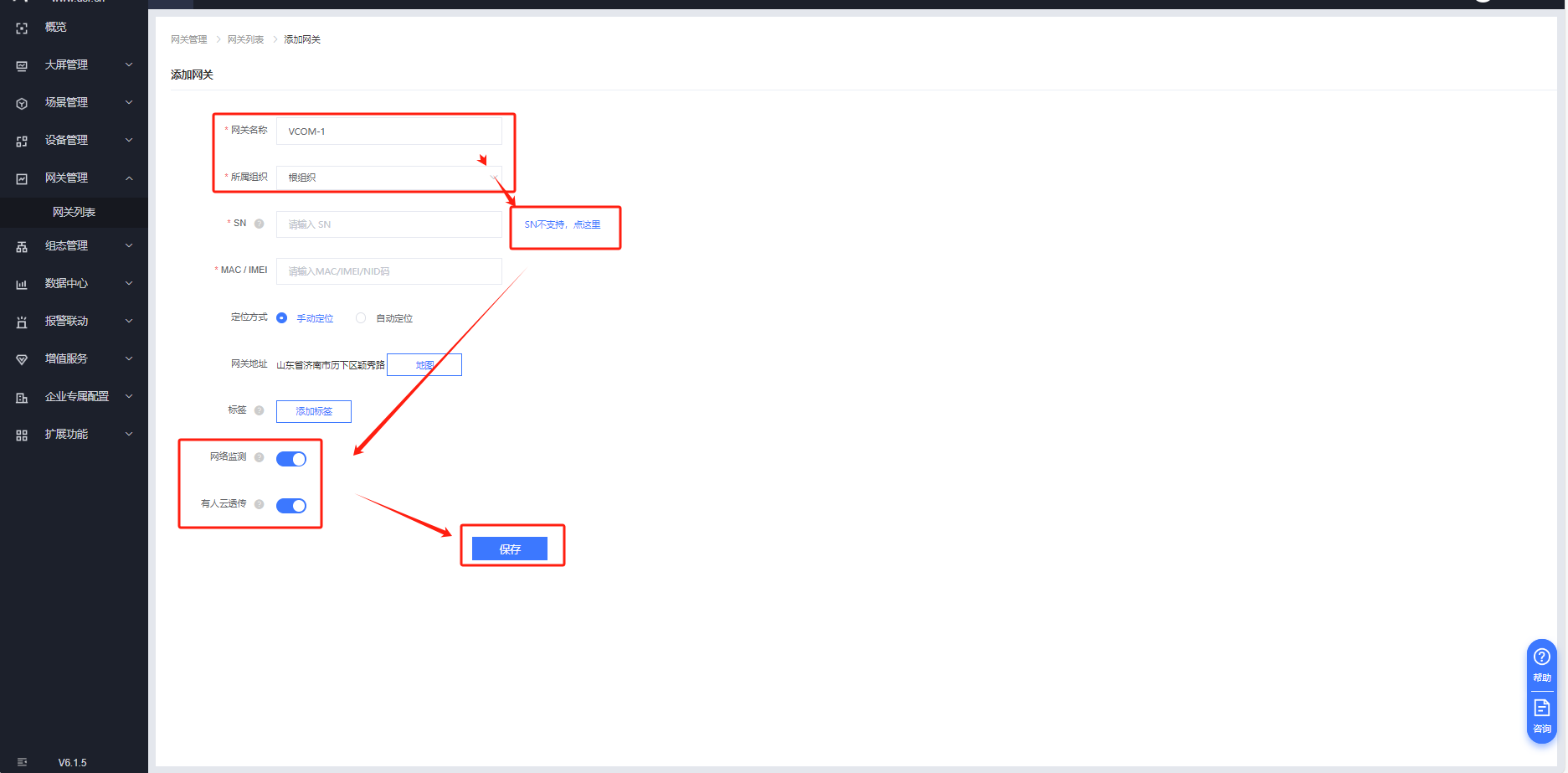

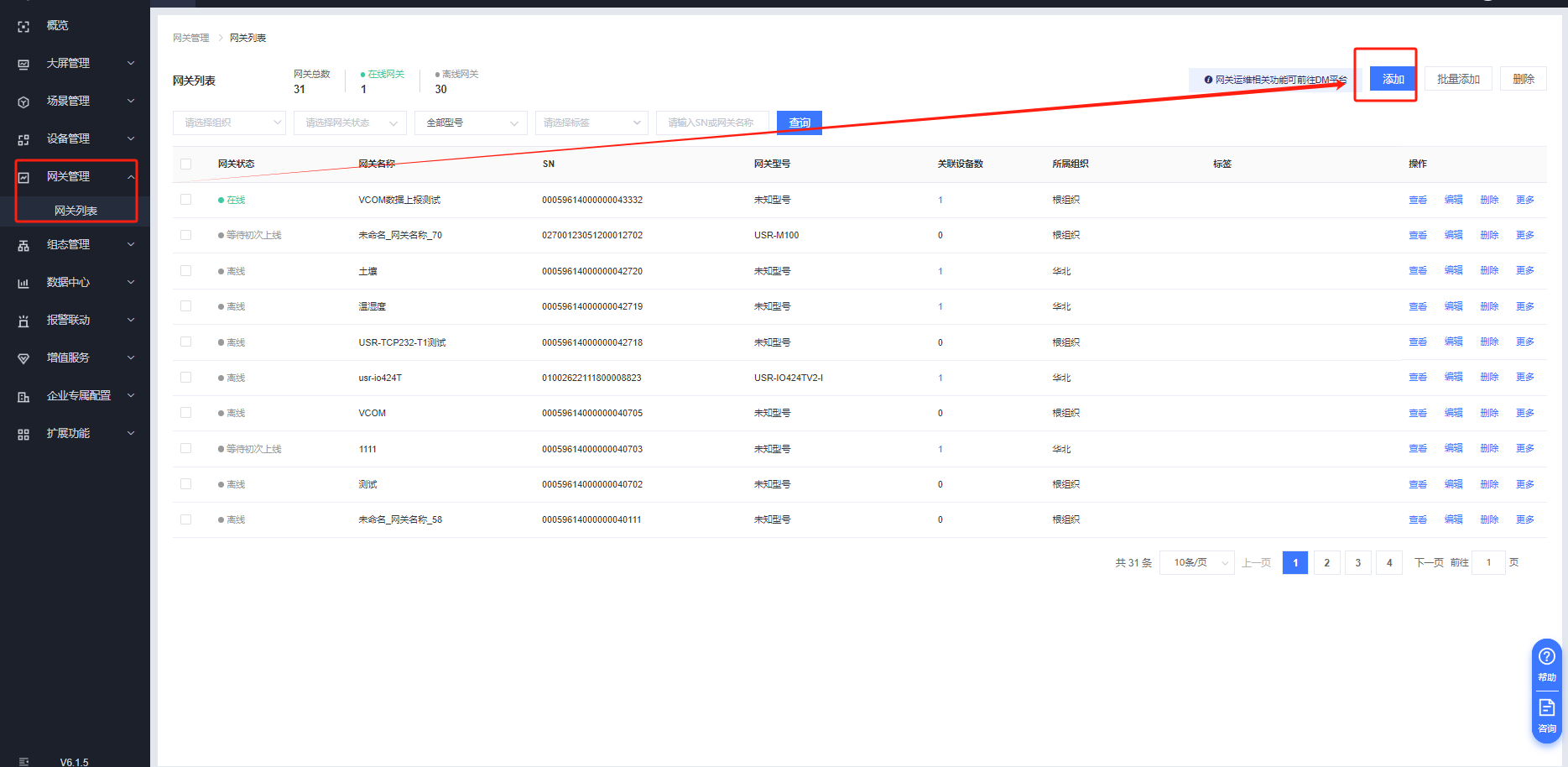

三、添加网关---虚拟串口
网关管理---网关列表---添加
网关名称：VCOM-1
所属组织：根组织
选择SN不支持，点这里
开启有人云透传
点击保存

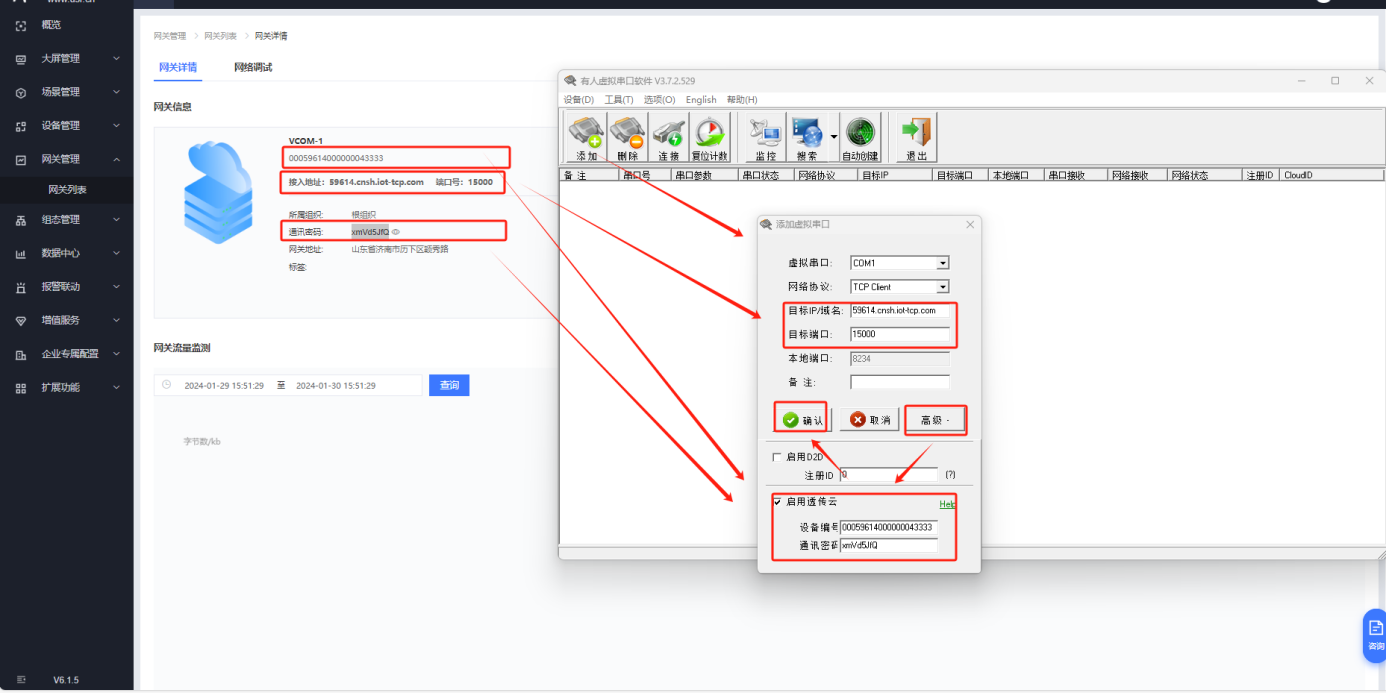

打开虚拟串口软件，创建虚拟串口，填入有人云给虚拟串口分配的ID、密码和接入地址、端口号，点击确定
同样方式添加VCOM-2，即可看到设备处于上线状态。

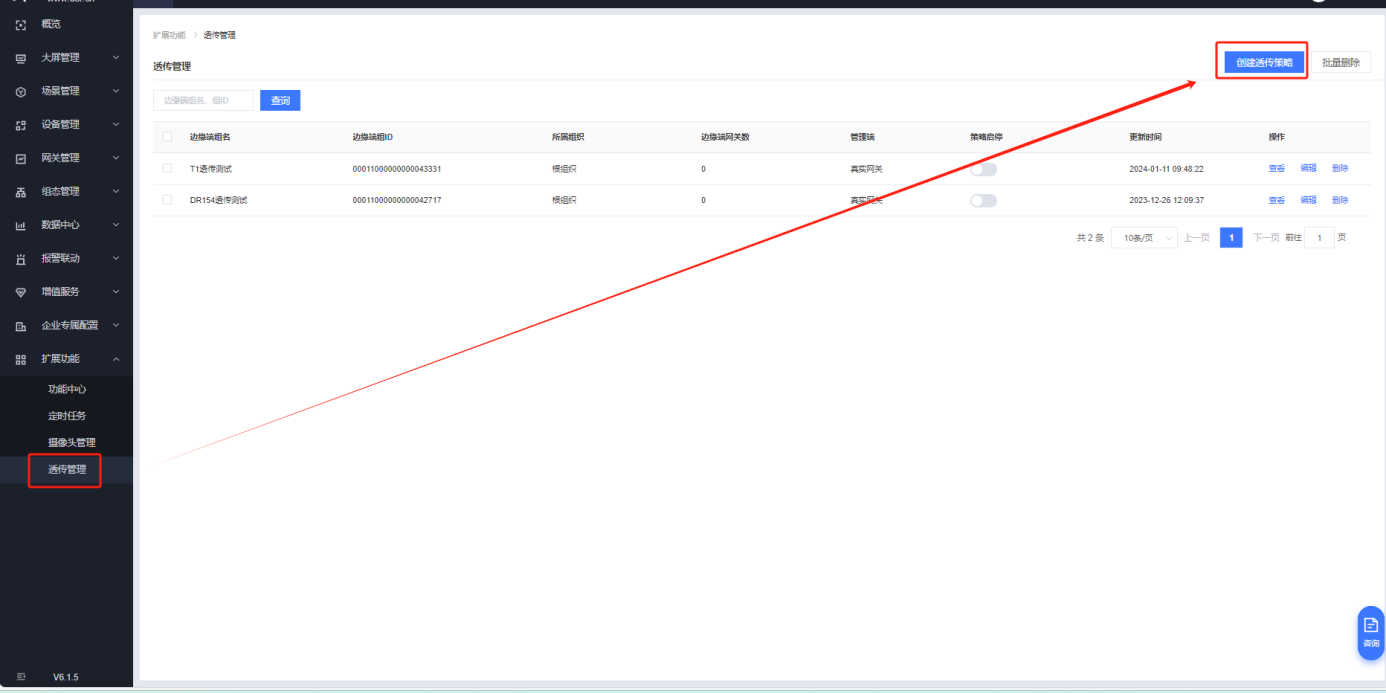

4、创建透传组

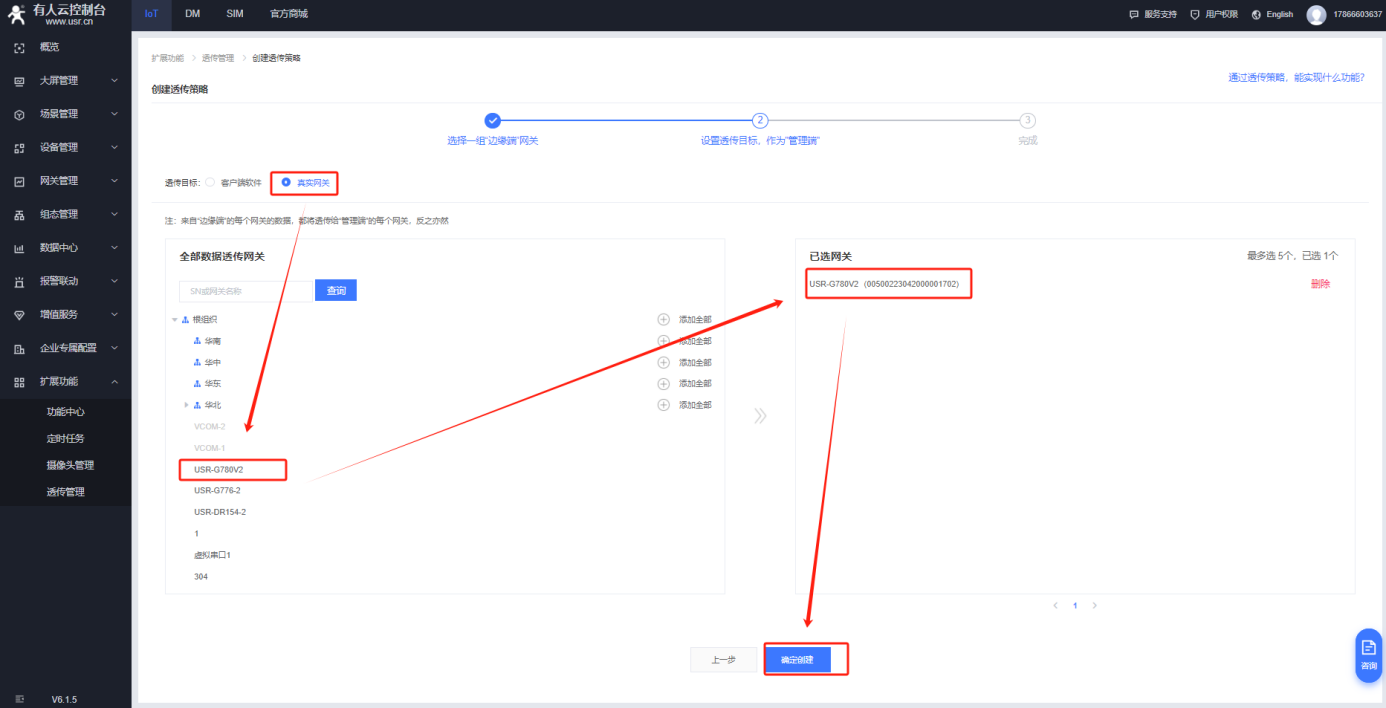

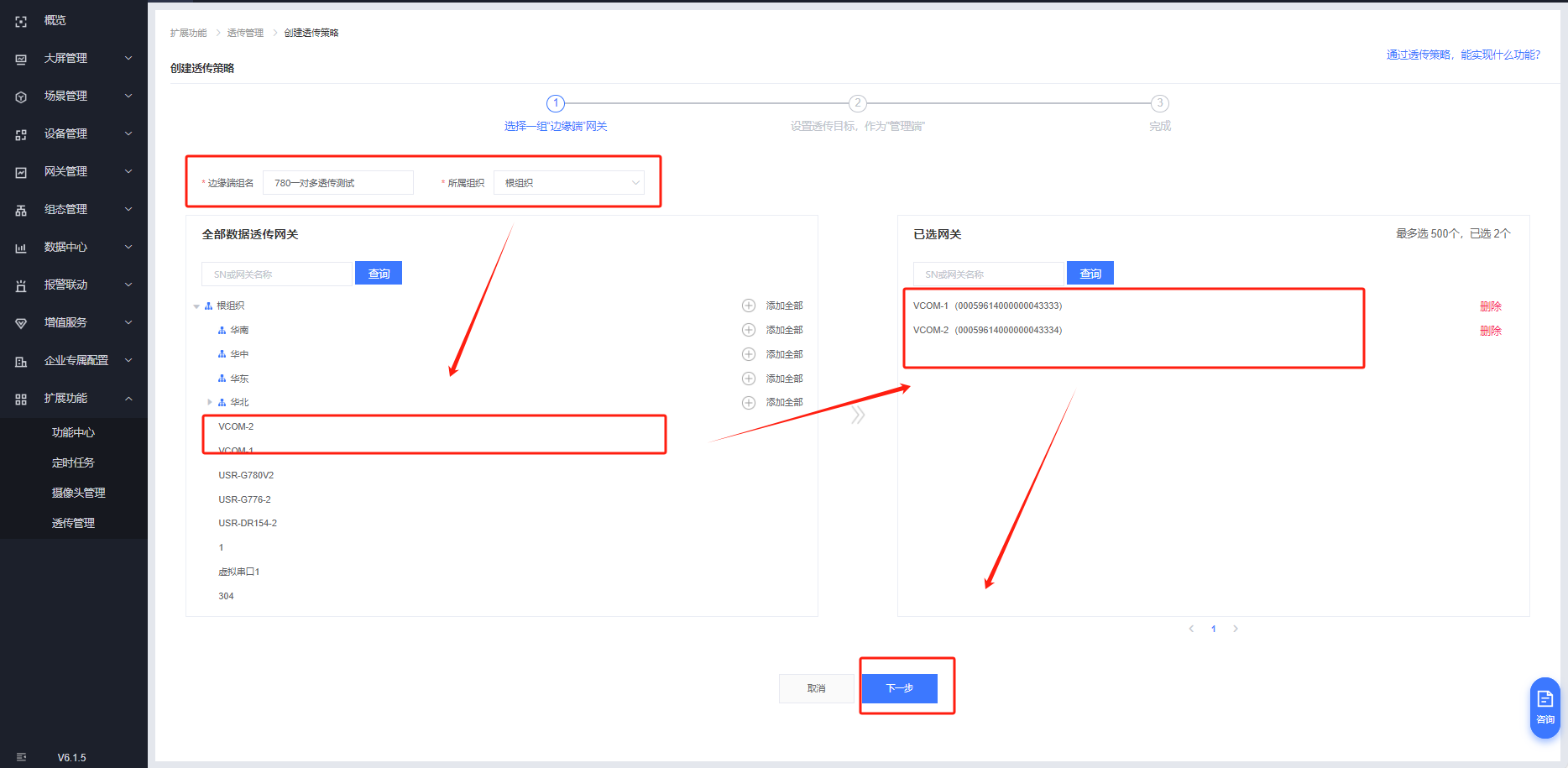

扩展功能---透传管理---创建透传策略
边缘端组名命名780一对多透传测试，所属组织选择根组织，两个虚拟串口做边缘端

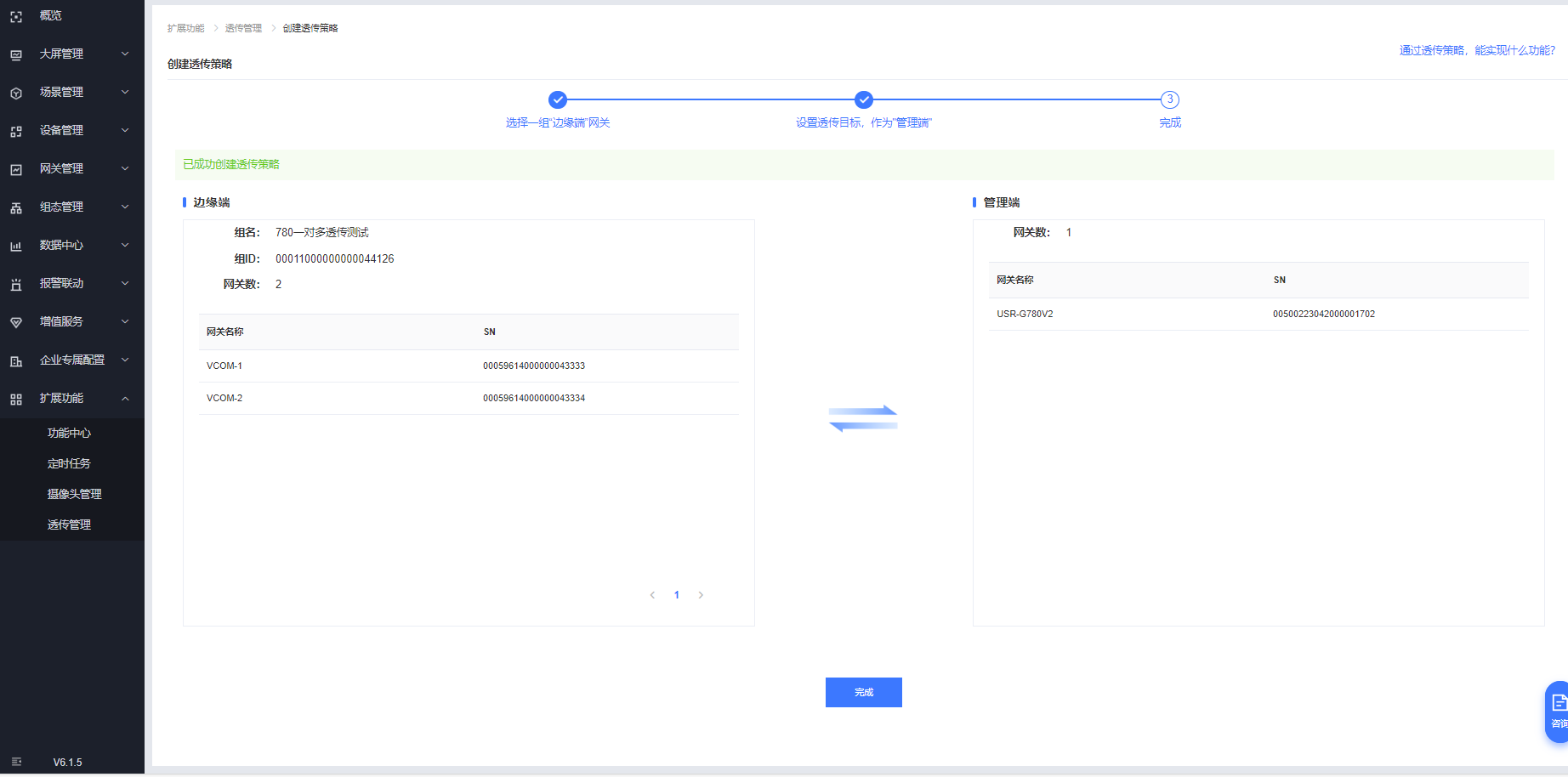

780真实网关做管理端，创建透传组
四、功能调试
1、功能调试
虚拟串口和780 V2进行数据互传测试

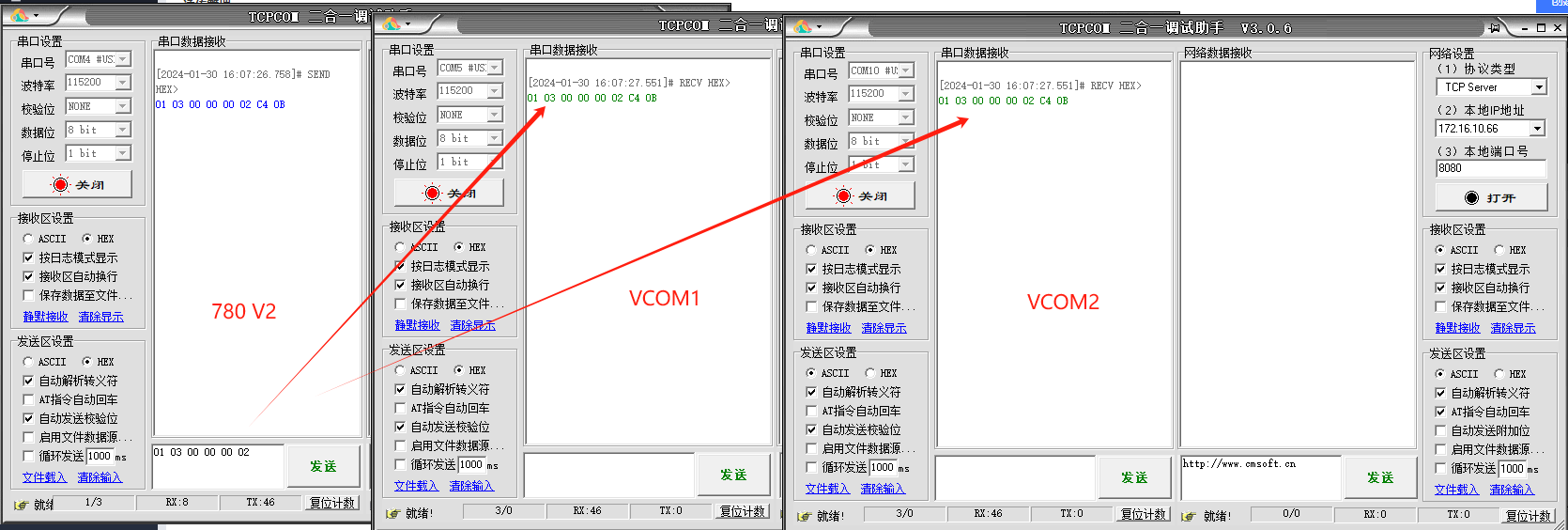

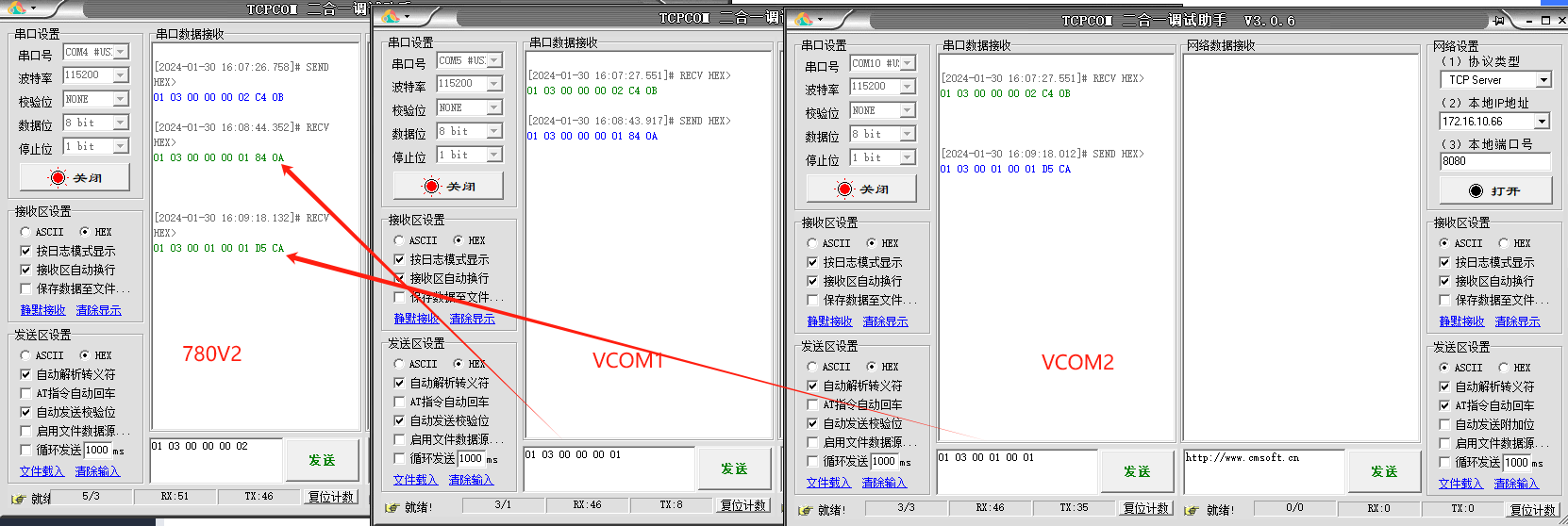

2、调试截图
3、测试结论
USR-G780 V2做管理端借助有人云透传策略，可以和多个边缘端设备进行透传。
编写人：尹丛欣 编写日期：2024-01-30
审核人：金志方 审核日期：2024-02-04
订正版本：V1.0 订正内容：初稿
