一、资料下载
USR-G776 说明书官网下载链接：https://www.usr.cn/Download/806.html
USR-G776 规格书官网下载链接： https://www.usr.cn/Download/808.html
USR-G776 软件设计手册官网下载连接： https://www.usr.cn/Download/807.html
USR-G776 设置软件官网下载链接： https://www.usr.cn/Download/814.html
有人虚拟串口软件V3.7.2.529官网下载链接：https://www.usr.cn/Download/31.html
二、硬件连接
1、所需物品
USR-G776 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
SIM卡 1张
笔记本电脑 1台
2、硬件连接
USR-G776的RS485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。
电脑打开设置软件。

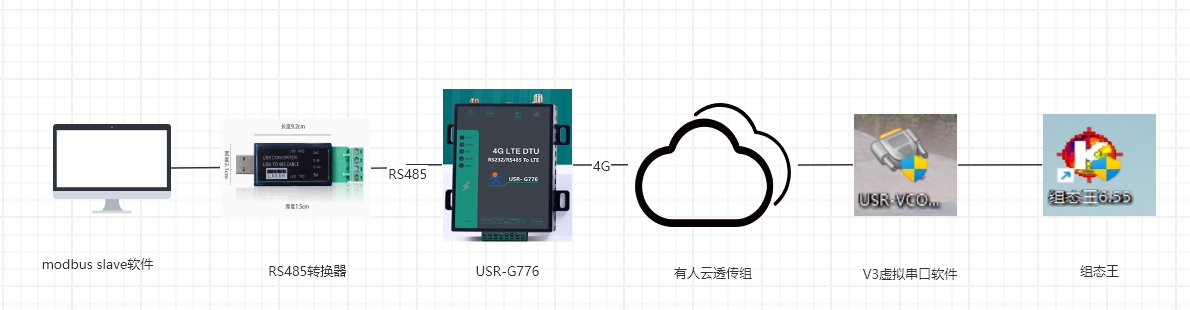

附图：
三、产品参数设置
1、USR-G776云端参数设置

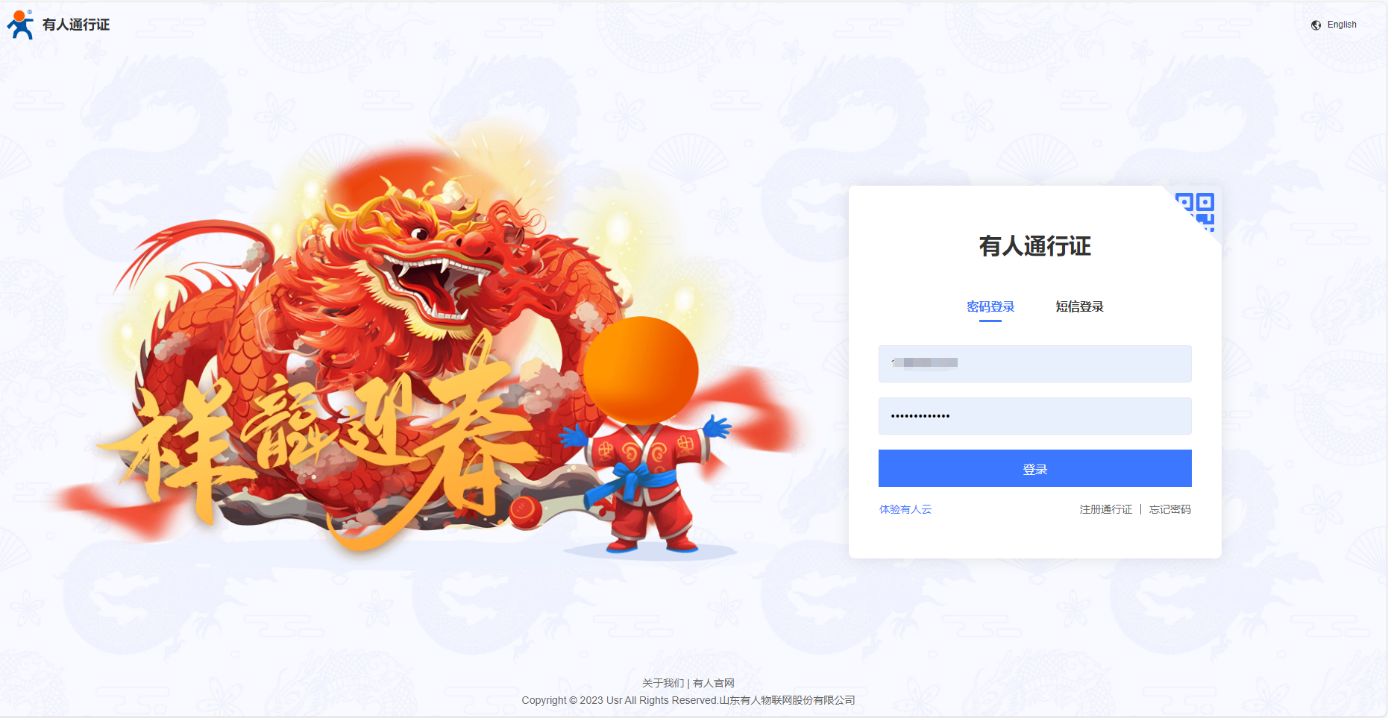

登录有人云：https://account.usr.cn/#/login?type=mp_scada

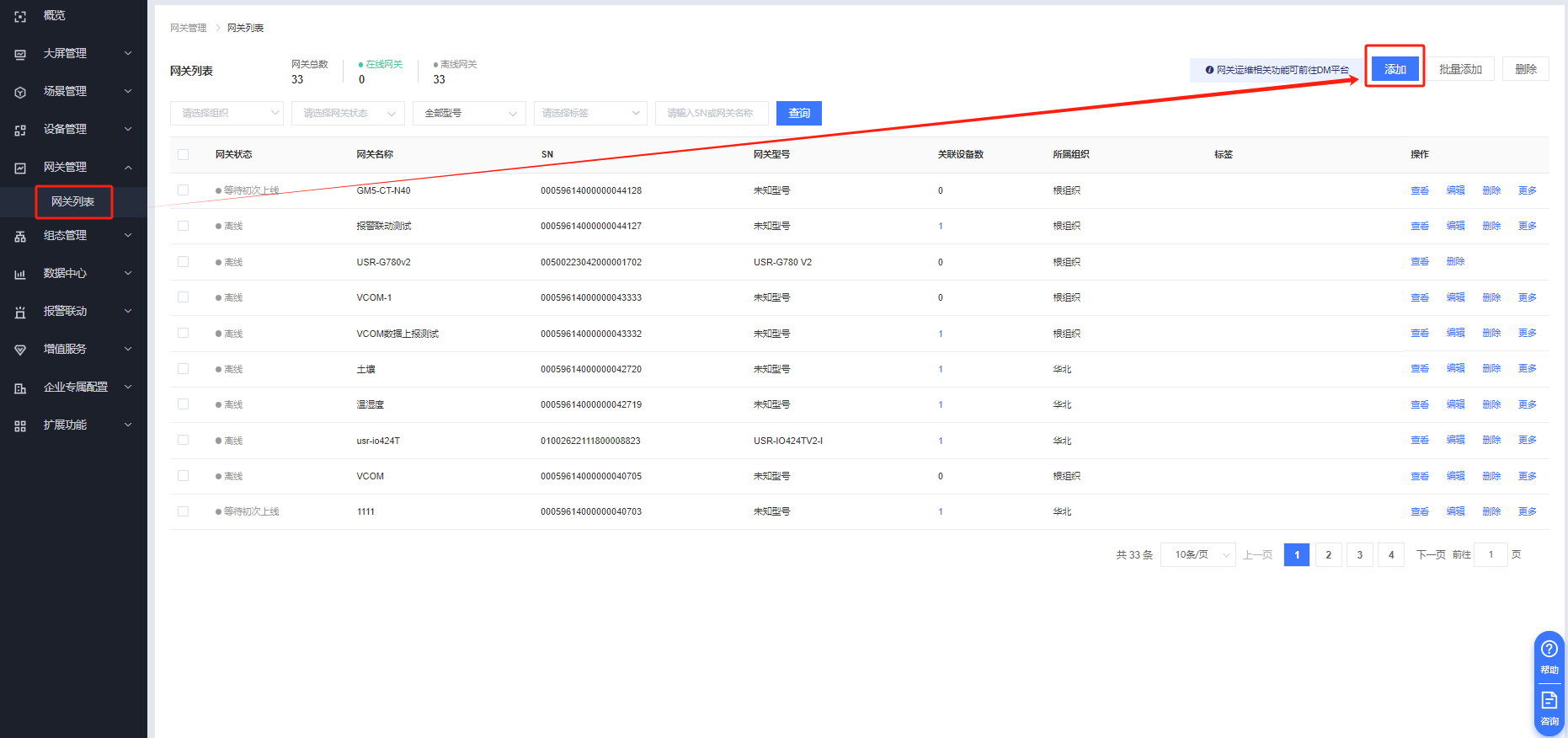

网关管理---网关列表---添加

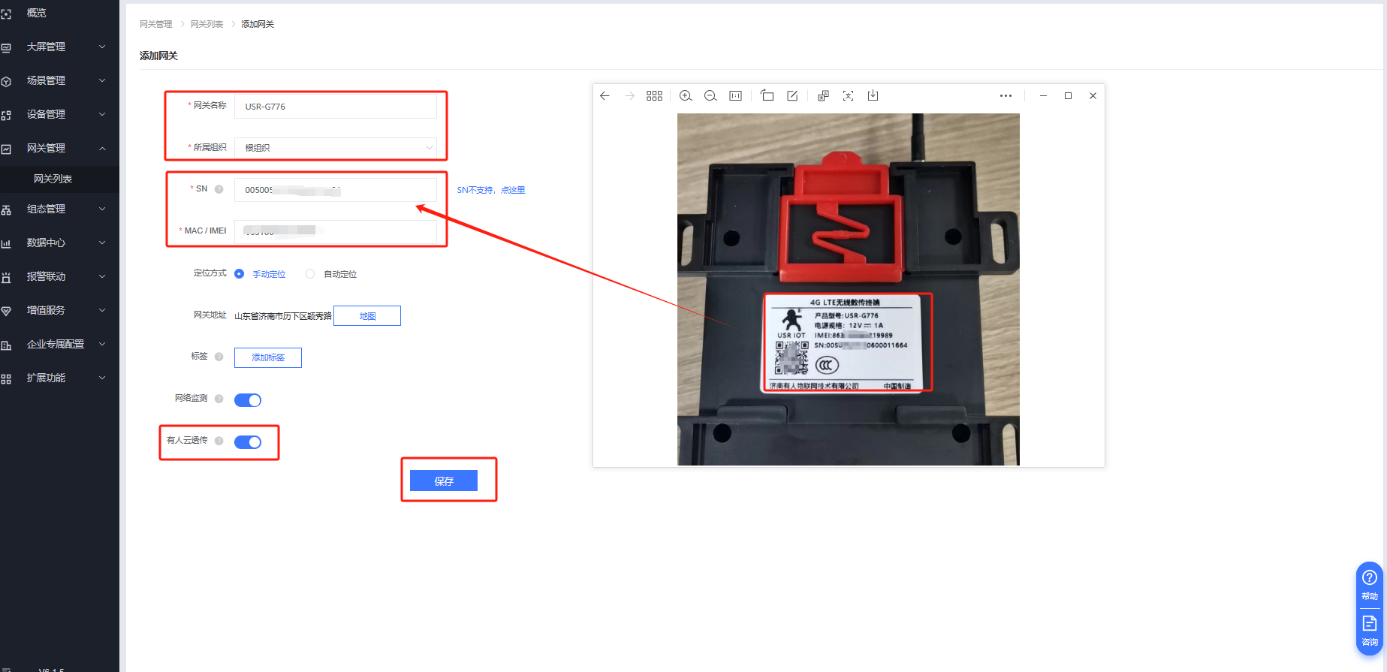

填入USR-G776背面的IMEI 和SN信息，开启有人云透传。

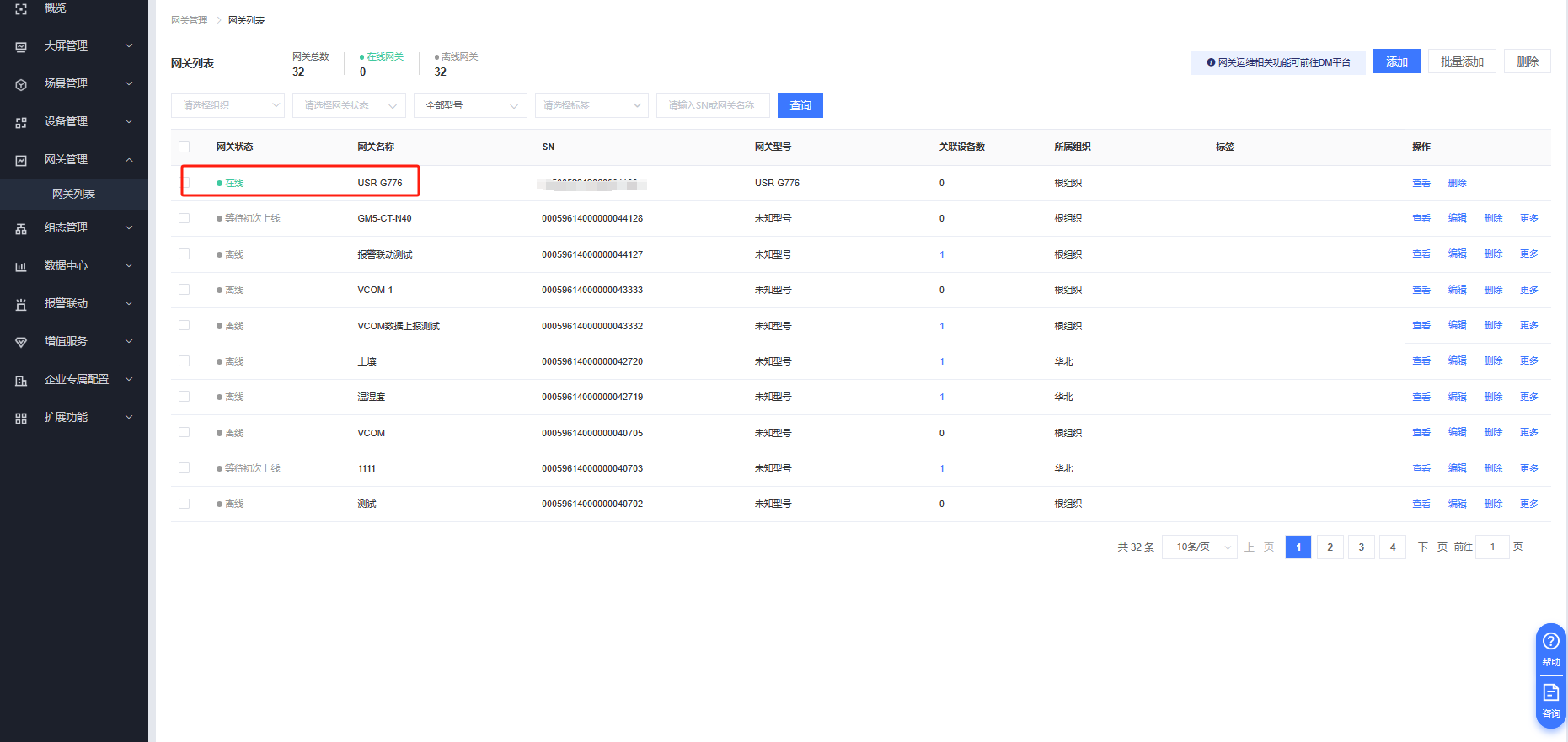

给USR-G776插上SIM卡，接入12V电源和天线，等待1分钟即可看到USR-G776在有人云端在线。
2、虚拟串口软件上云参数设置

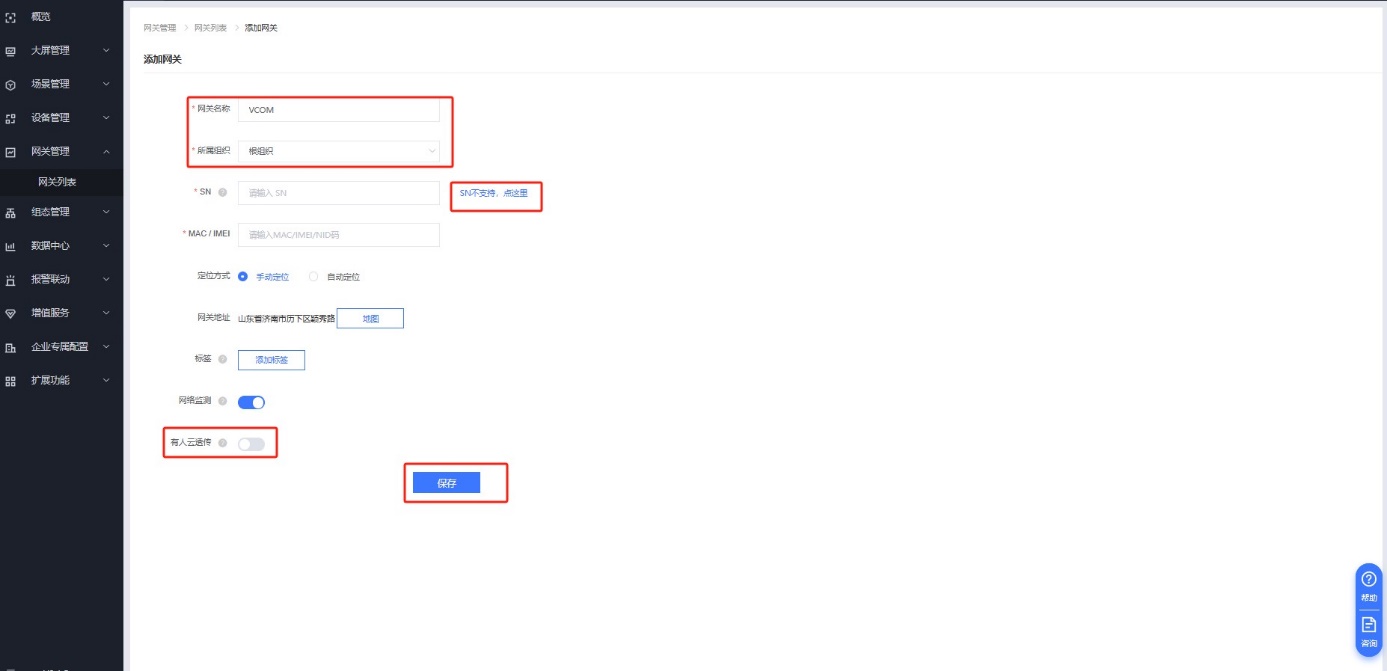

网关管理---网关列表---添加，选择“SN不支持，点这里”方式添加VCOM,开启有人云透传功能。

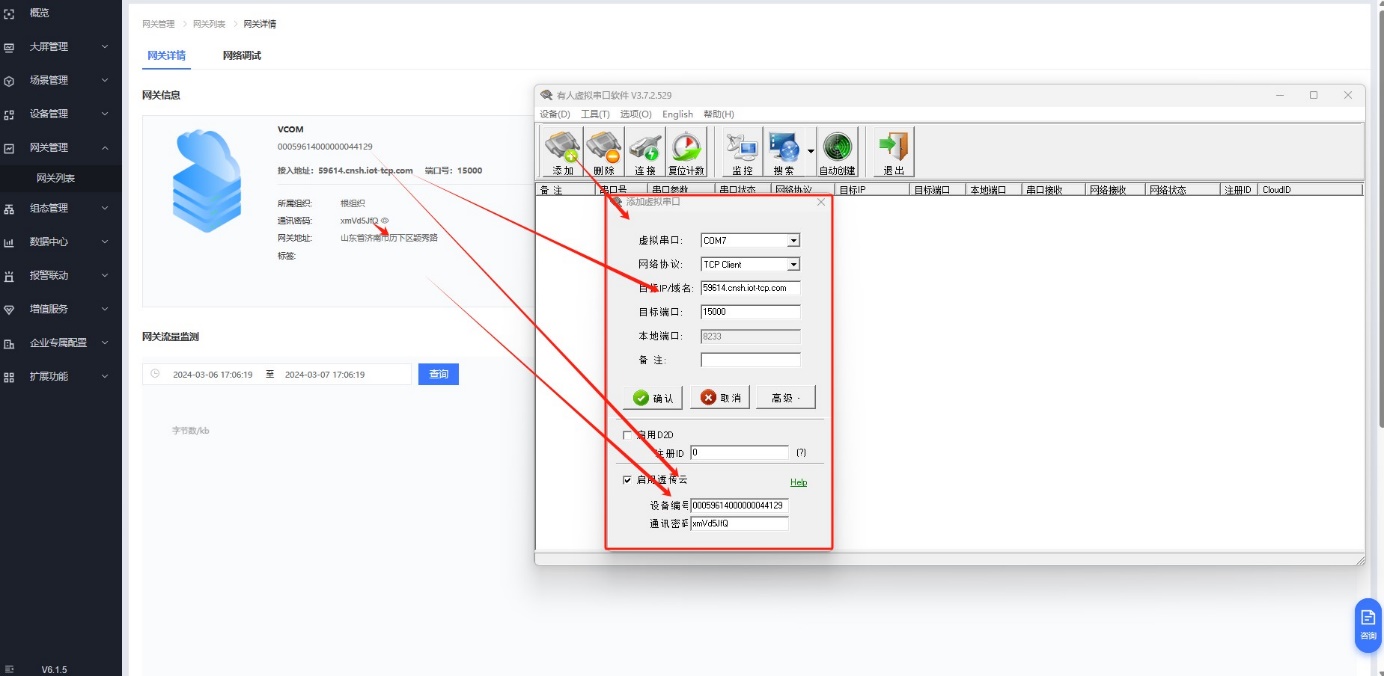

打开虚拟串口软件，创建一个虚拟串口COM7 填入有人云给虚拟串口分配的接入地址和ID密码

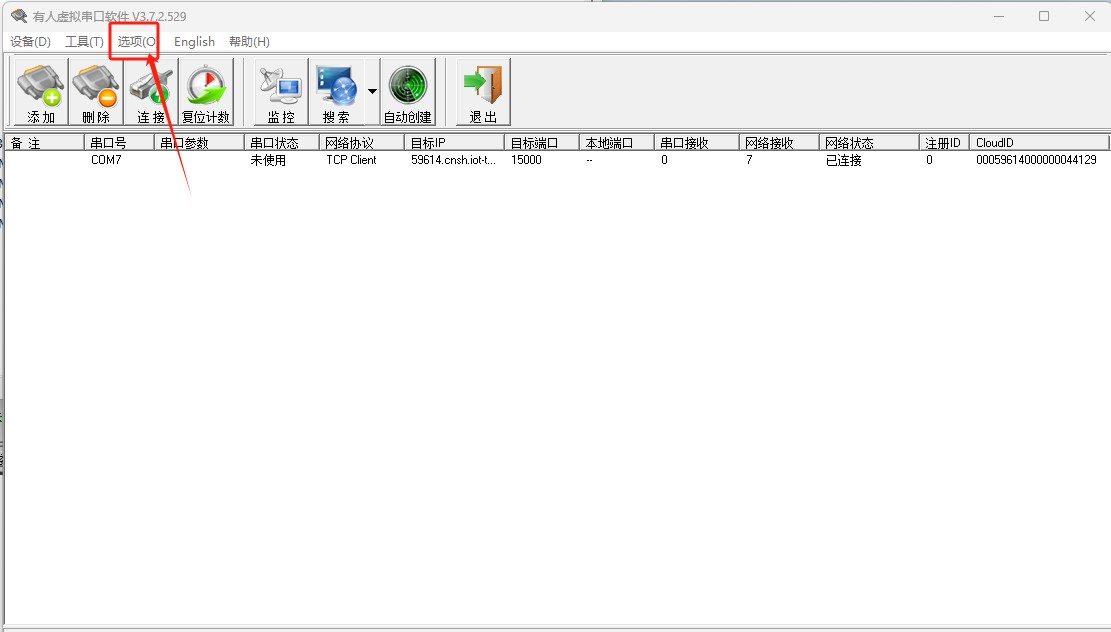

注意需要关闭虚拟串口软件的波特率自适应功能：选项—同步波特率（类RFC2217）

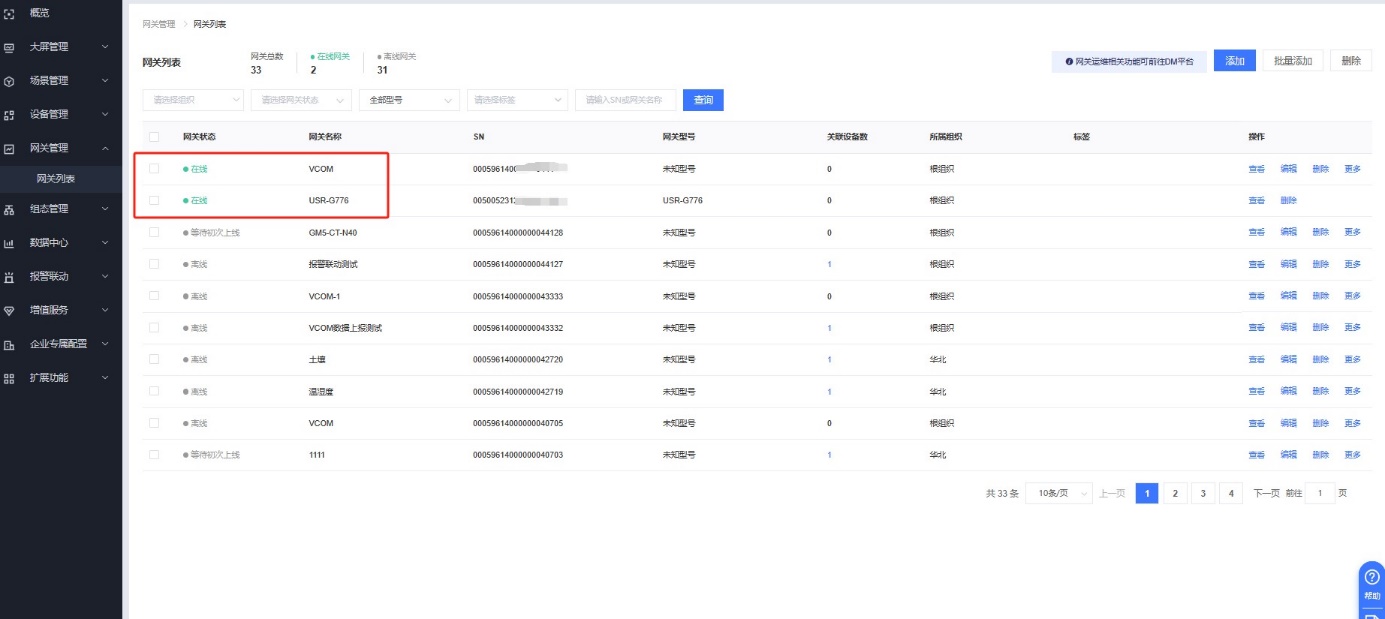

即可看到虚拟串口在有人云端在线。
3、创建有人云透传组

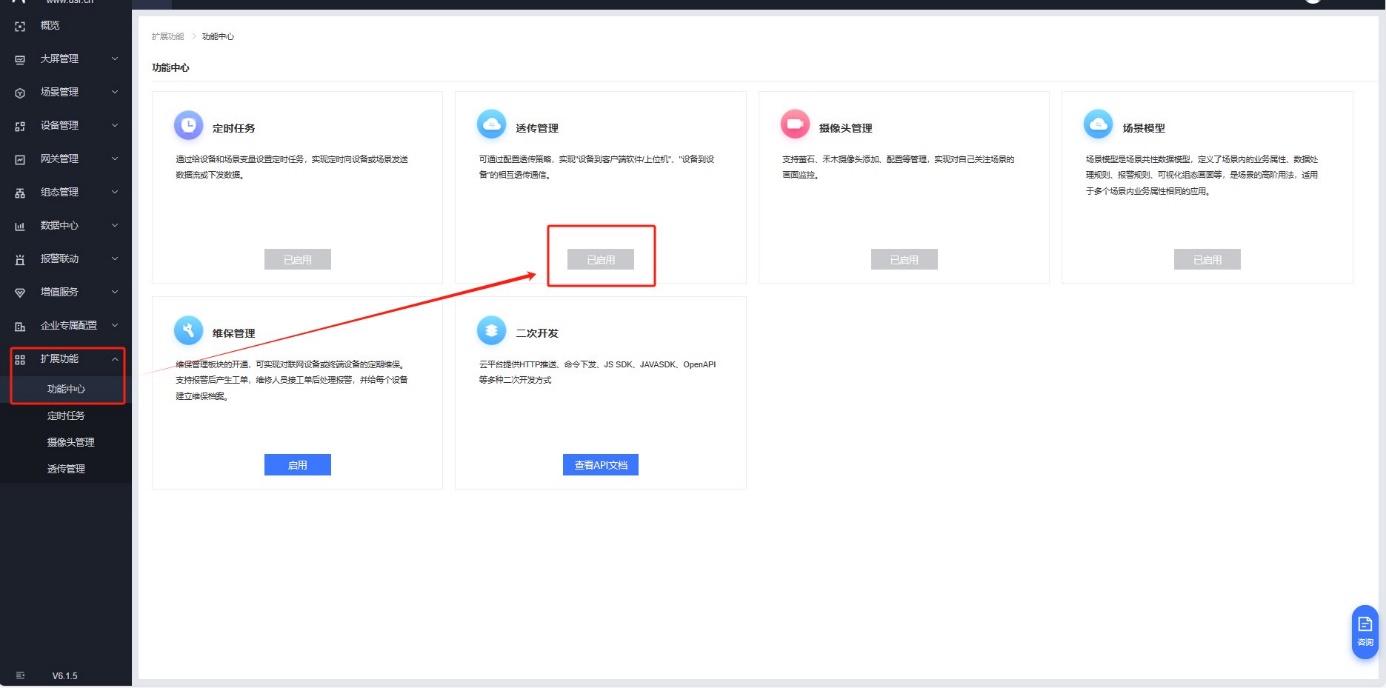

有人云---扩展功能---功能中心---启用透传管理

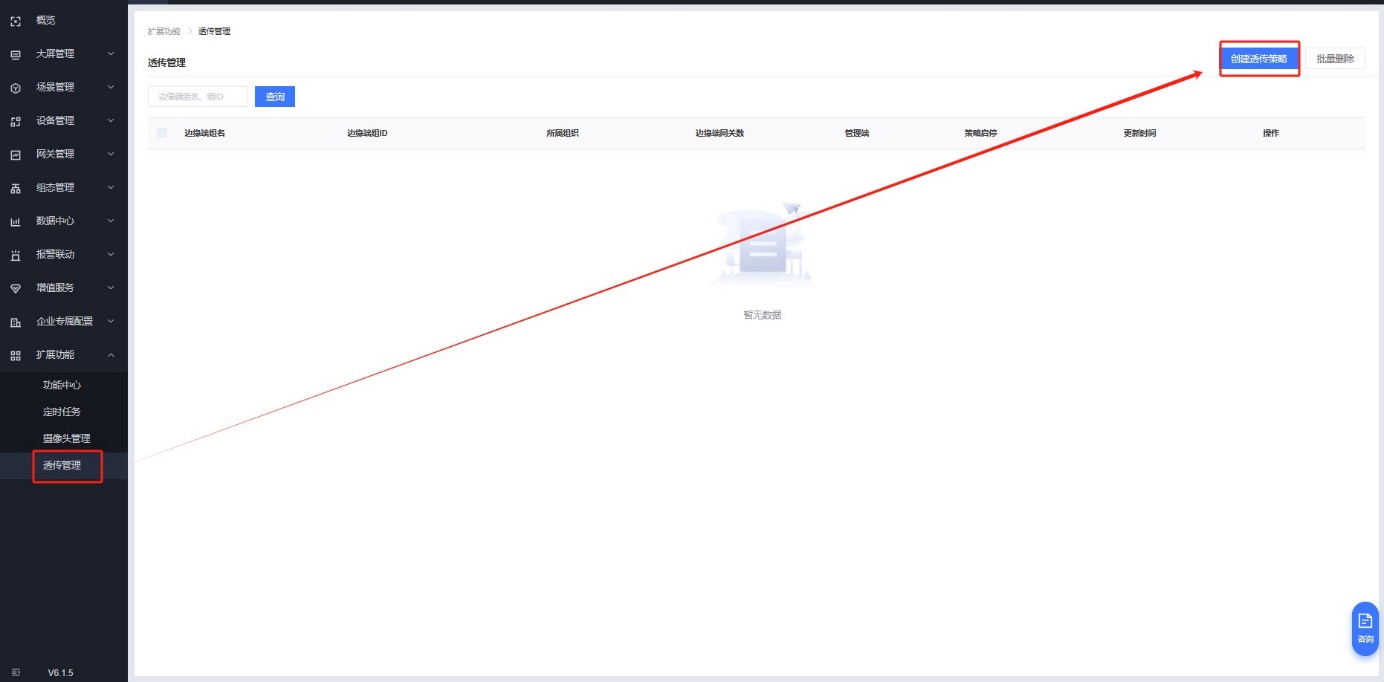

扩展功能---透传管理---创建透传策略

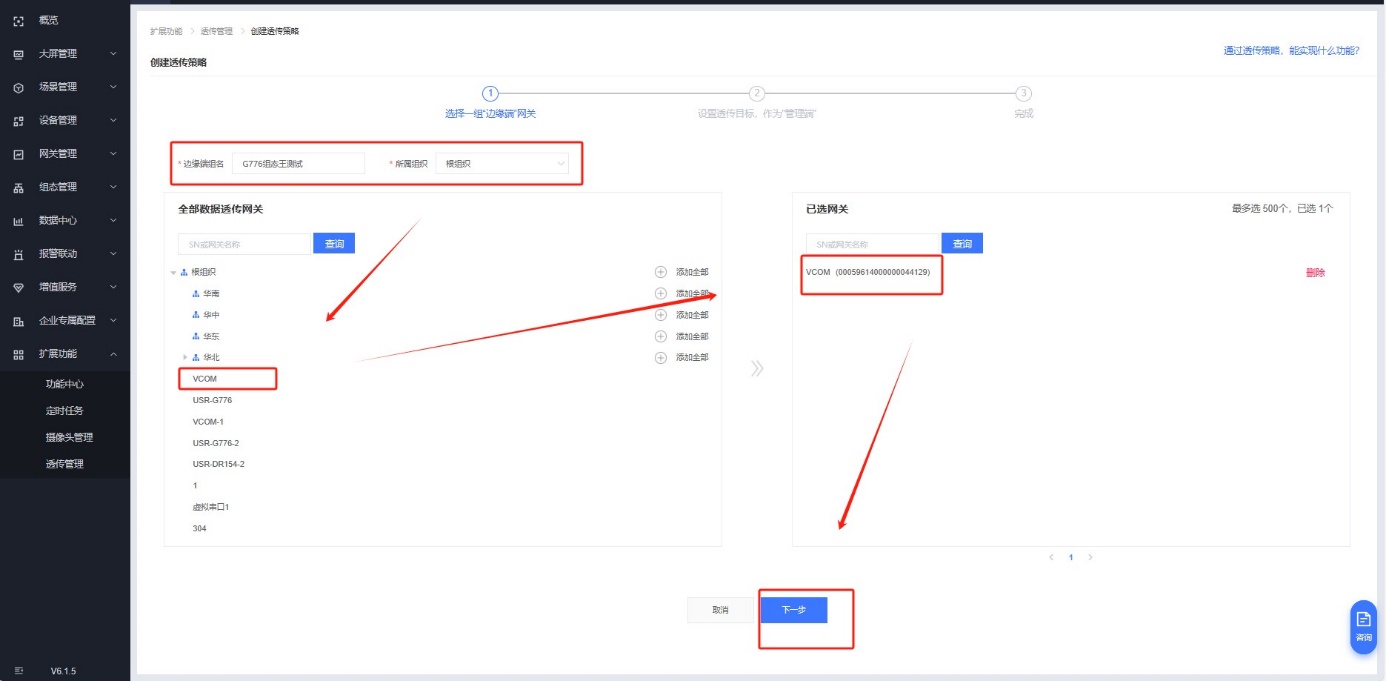

填入边缘端信息，下一步

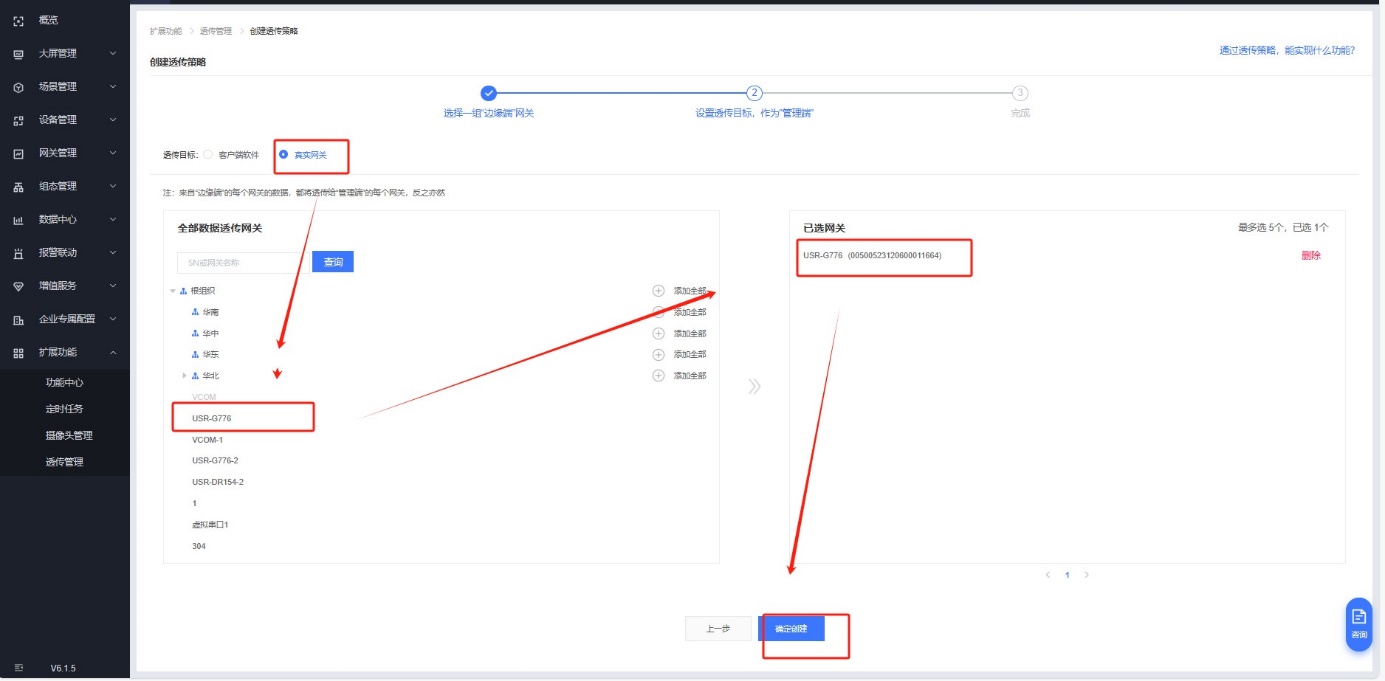

填入管理端信息，选择真实网关。

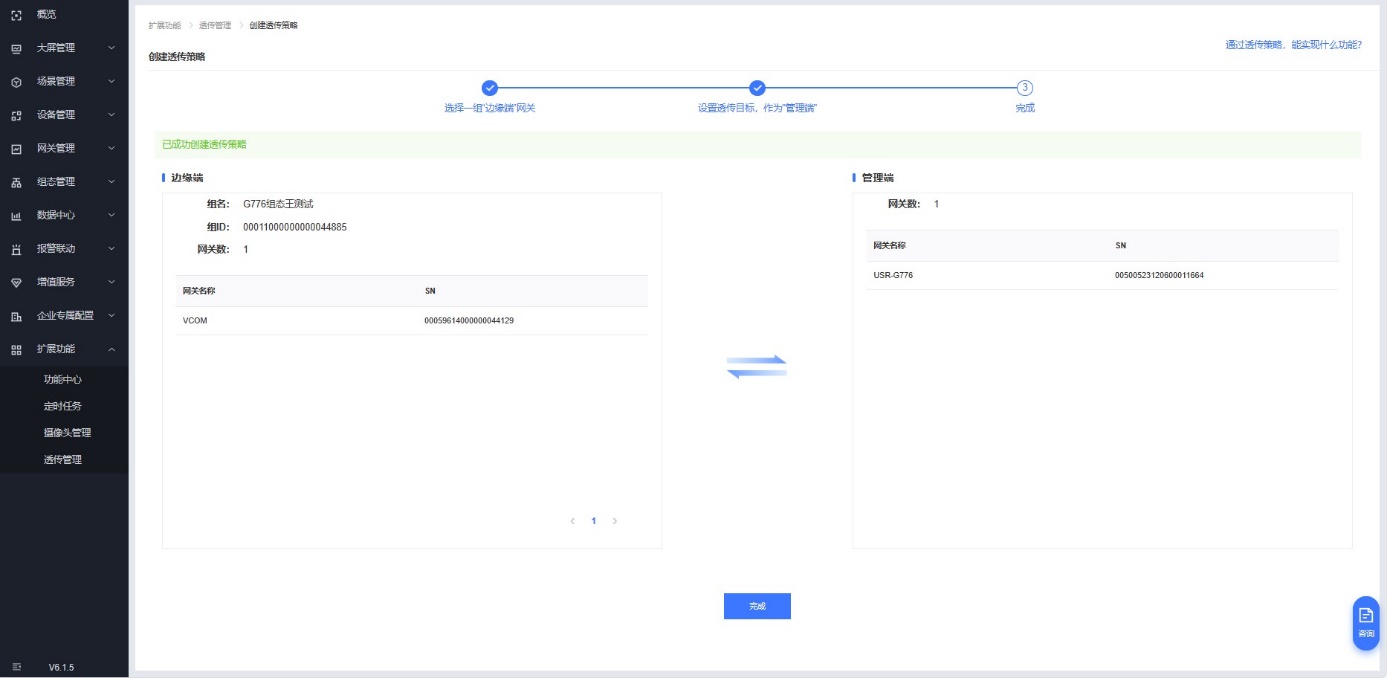

透传组创建完毕
4、组态王参数设置

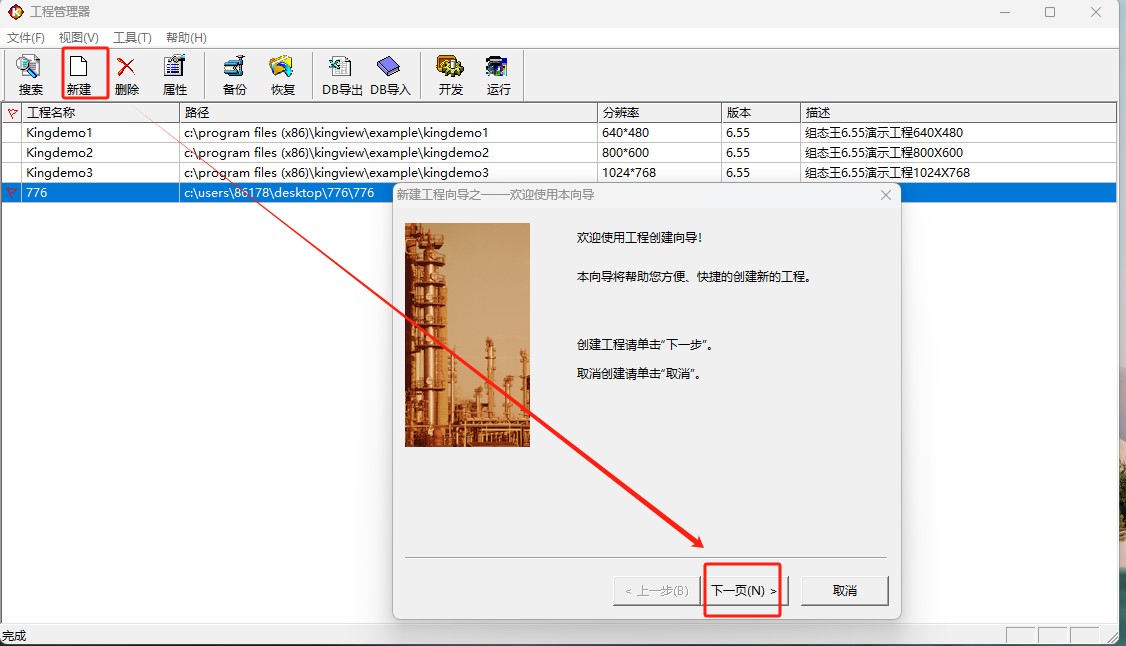

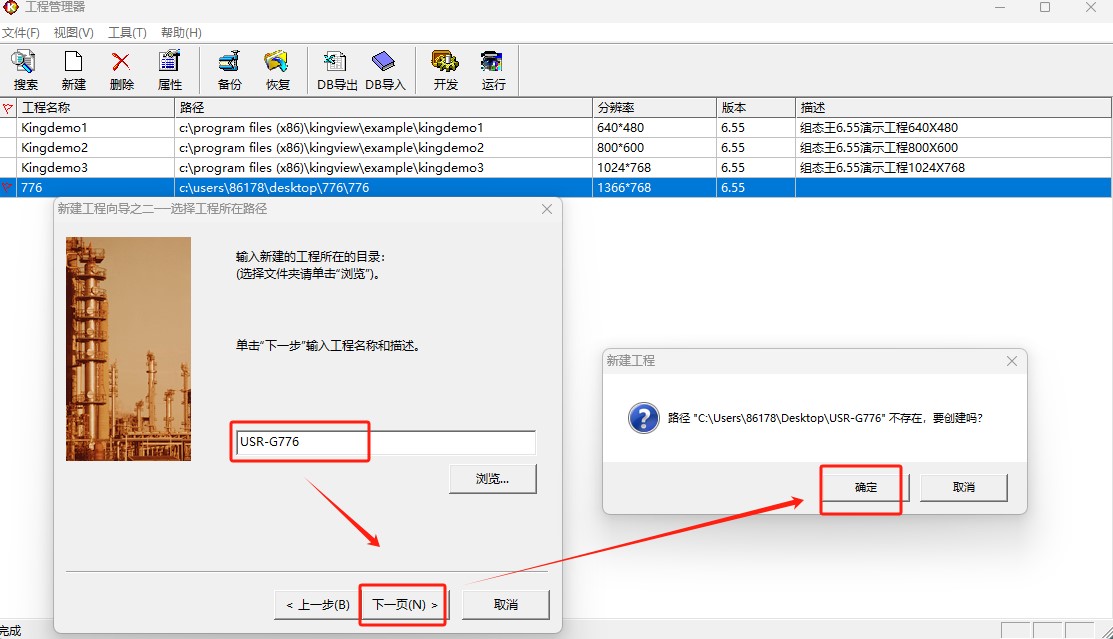

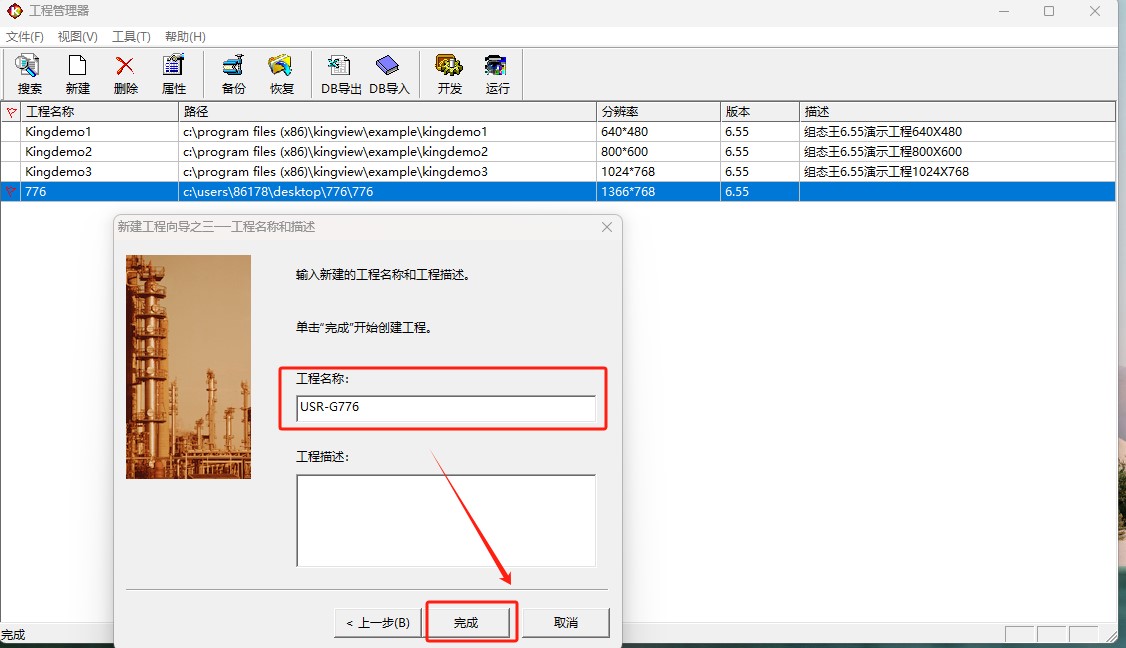

打开组态王软件，新建工程

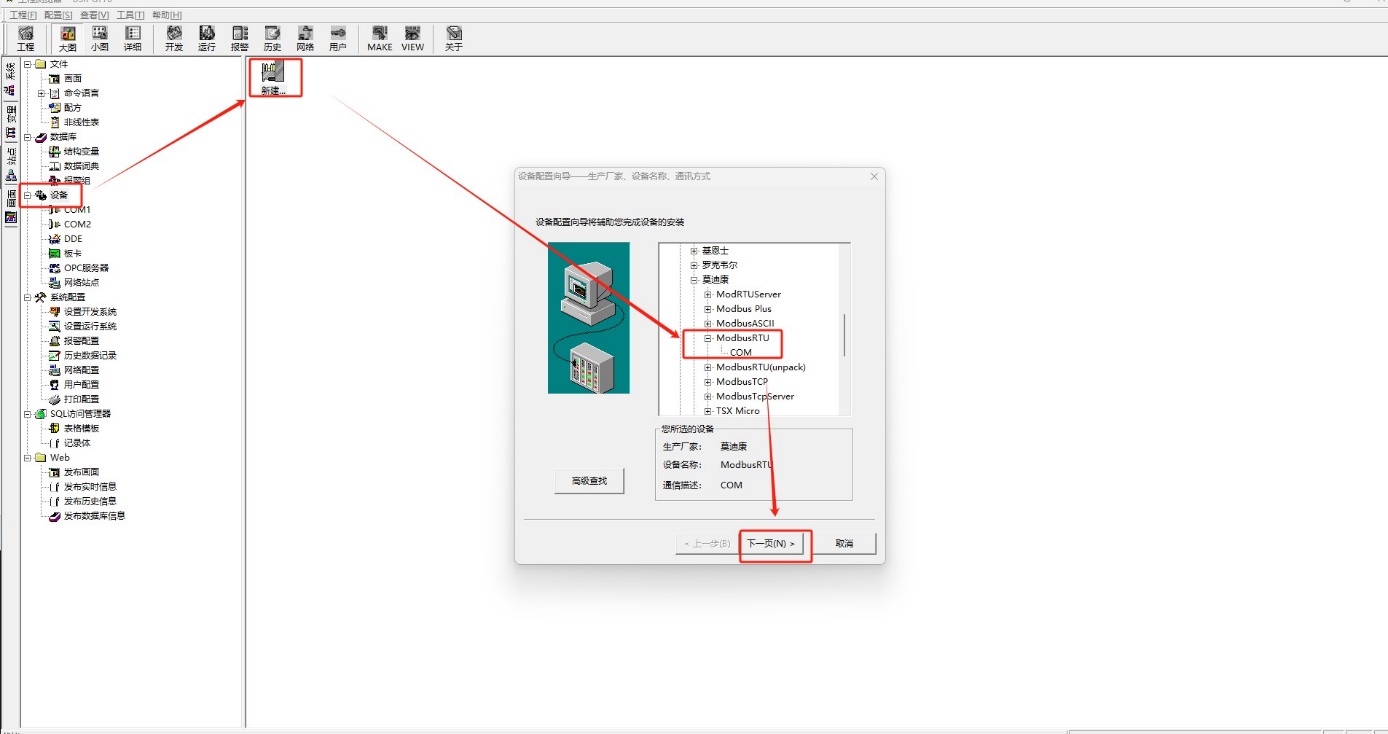

双击工程进入配置页面：设备---新建---PLC---莫迪康---modbus rtu---COM

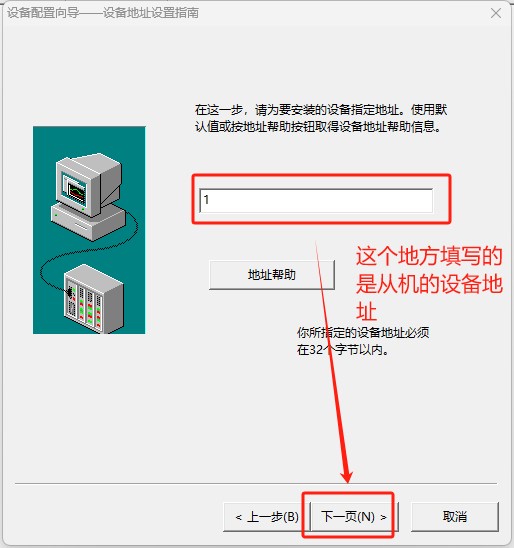

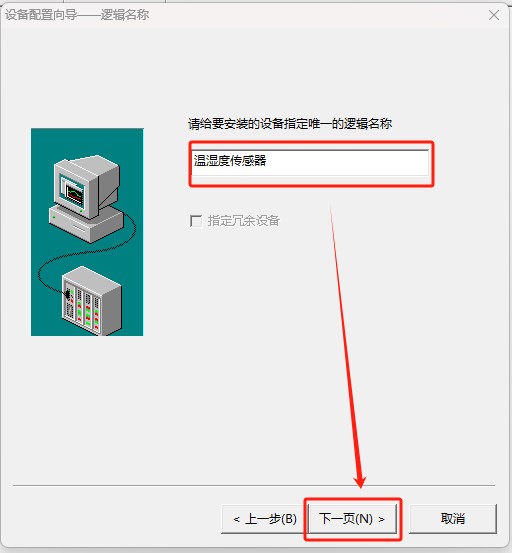

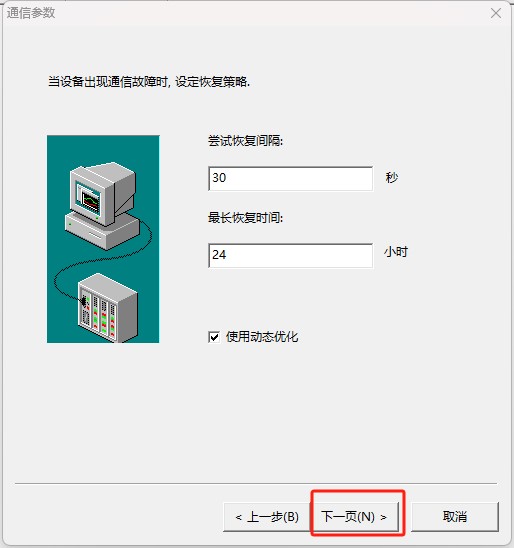

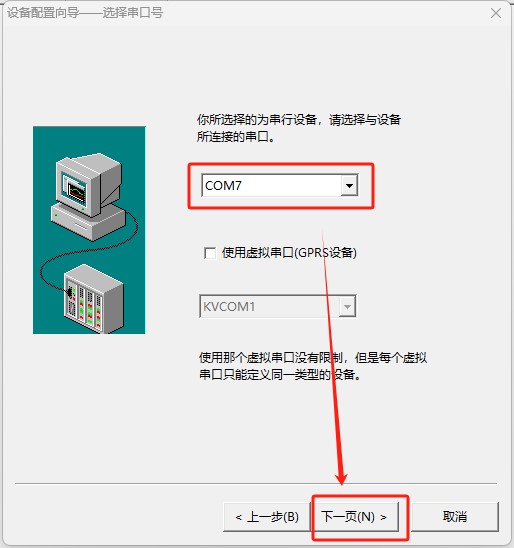

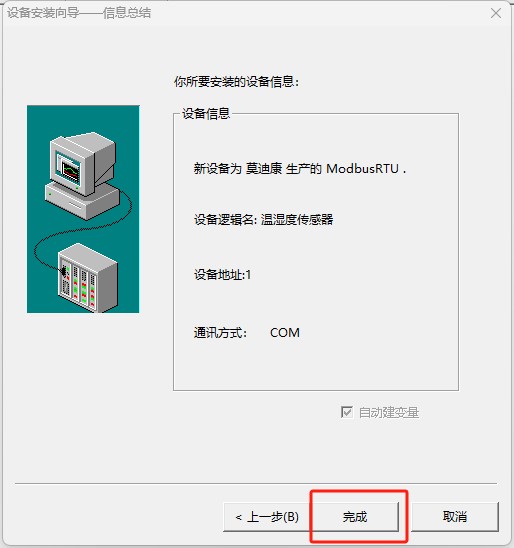

设定从机的名称，选择要引用的虚拟串口的串口号，填入从机地址，完成从机信息的填写

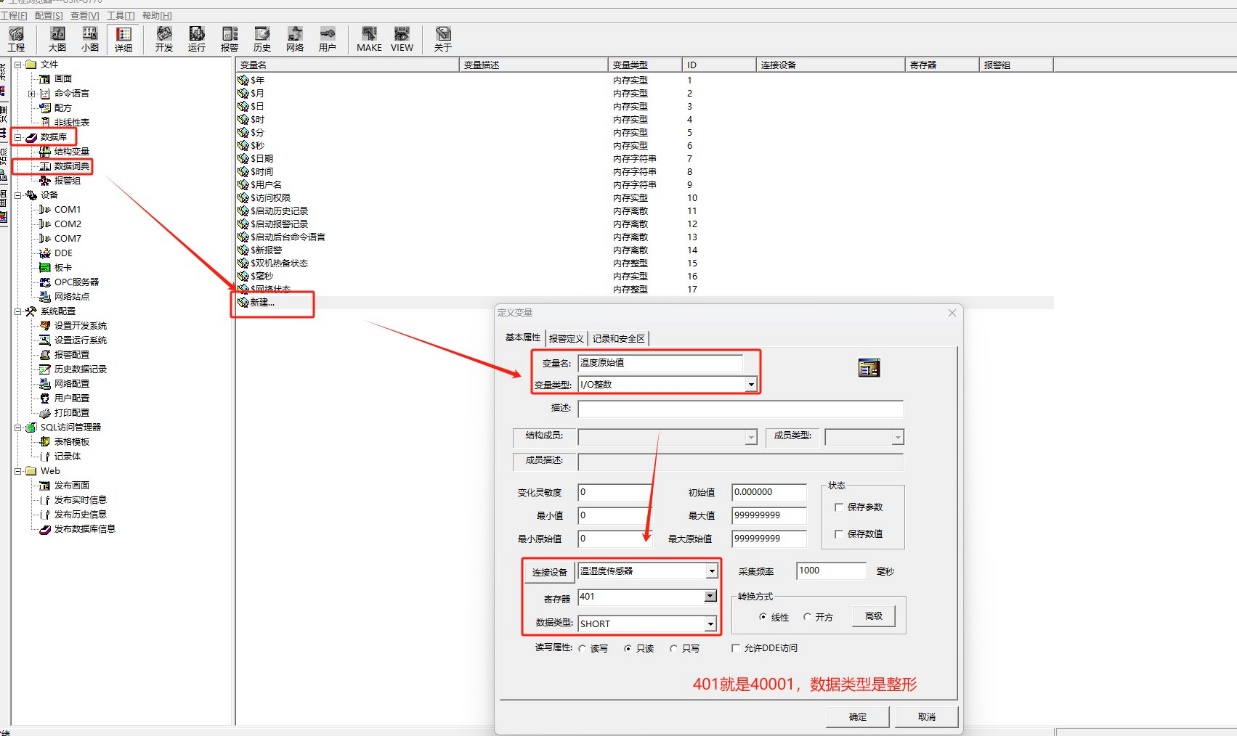

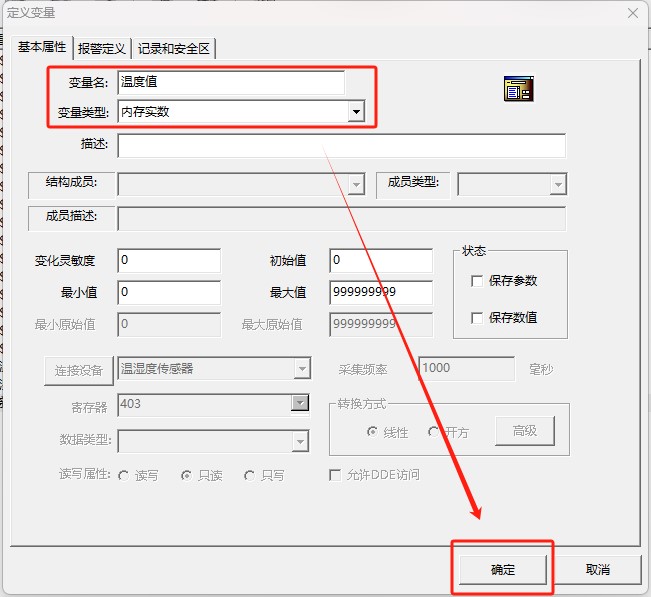

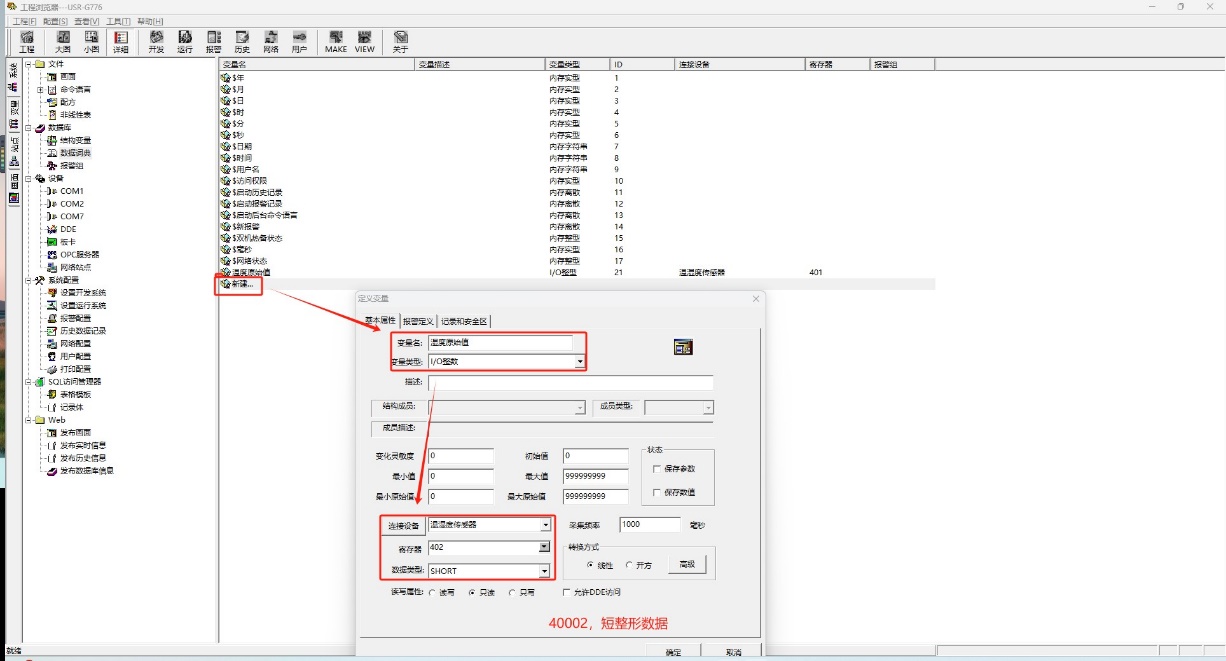

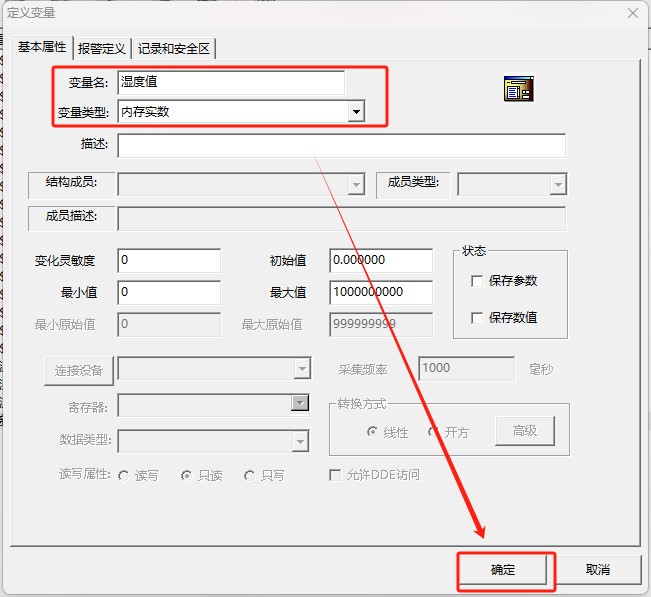

数据库---数据词典---新建，填写数据点位信息

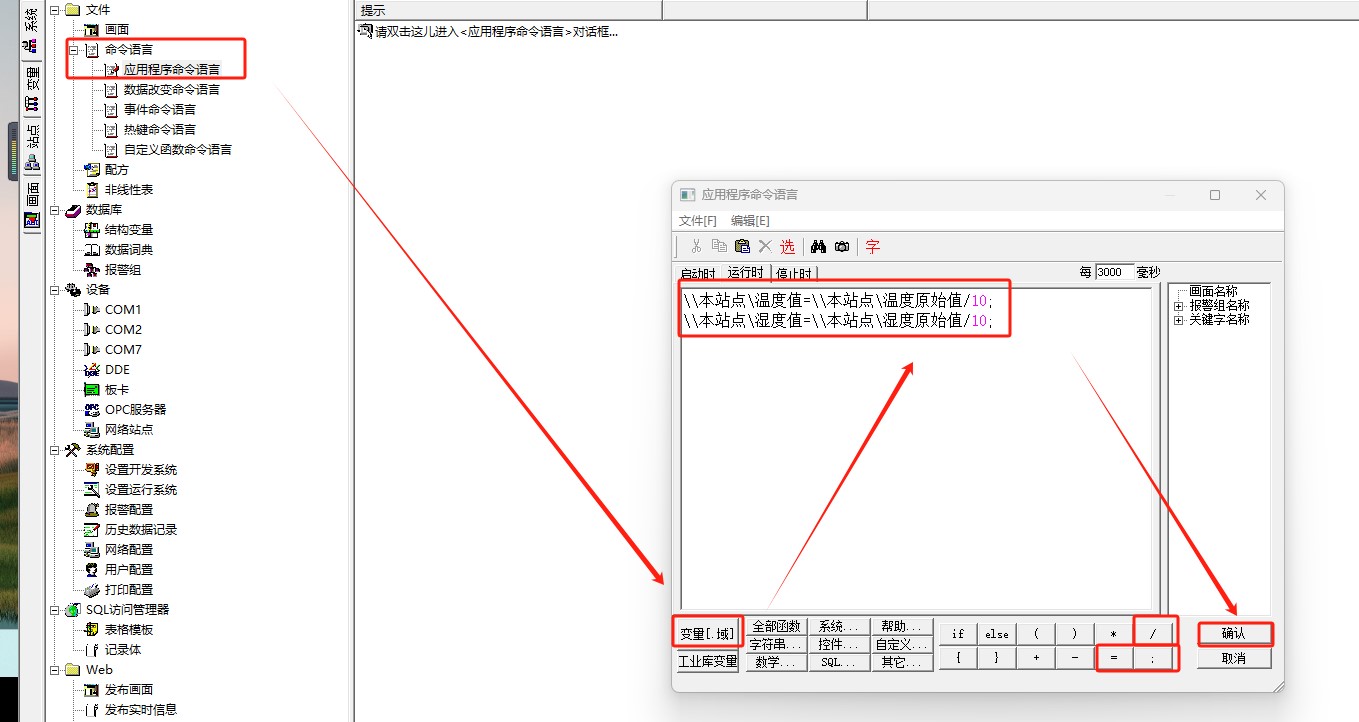

命令语言---应用程序命令语言，设置温湿度值和原始数据之间的换算关系。

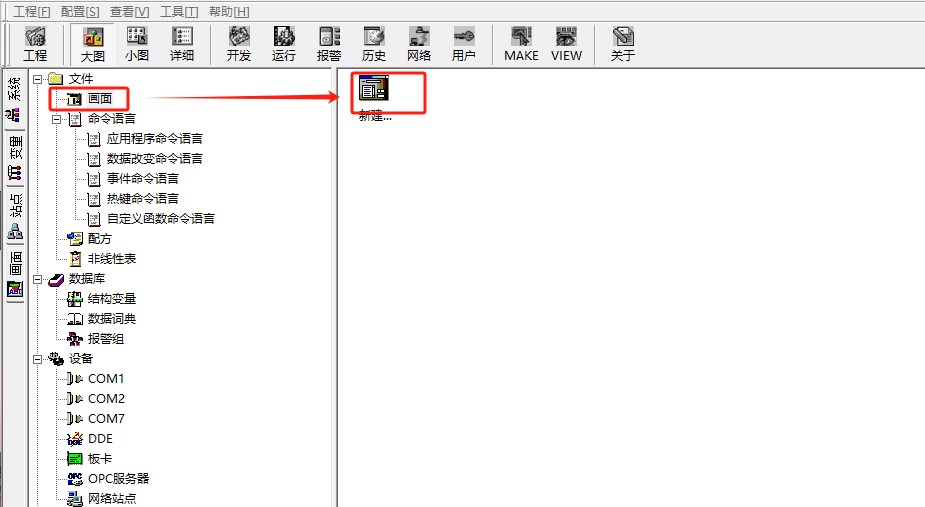

画面---新建

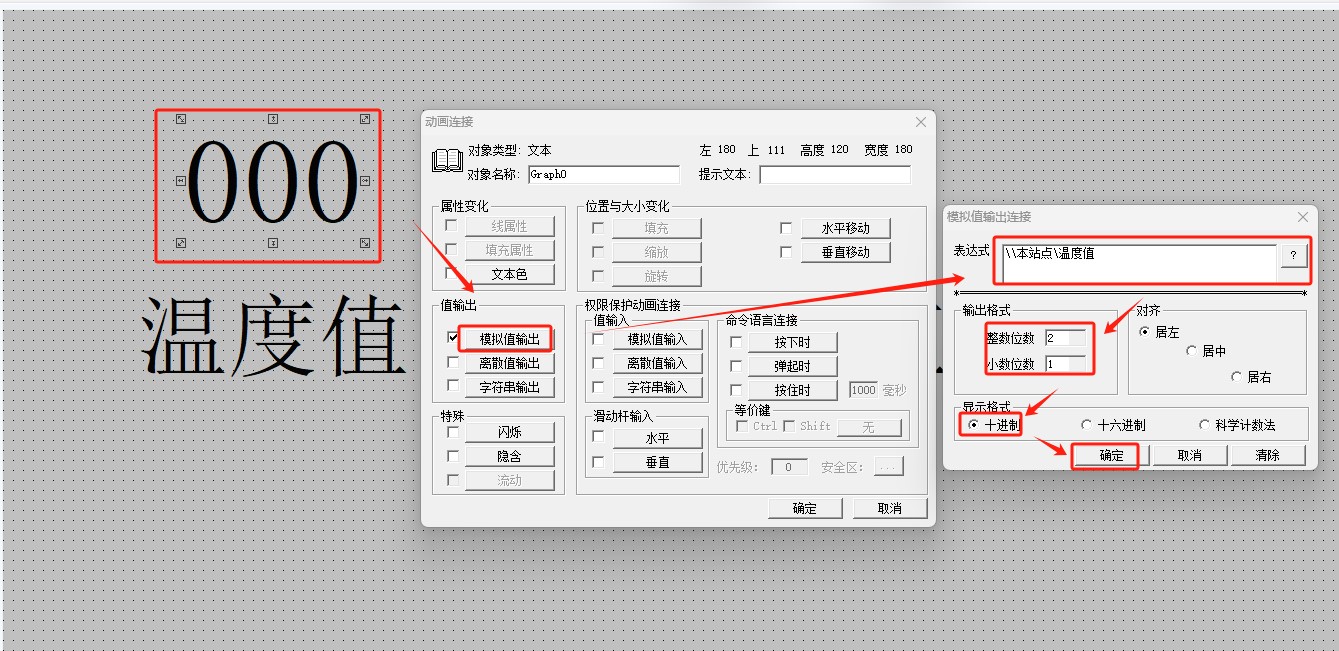

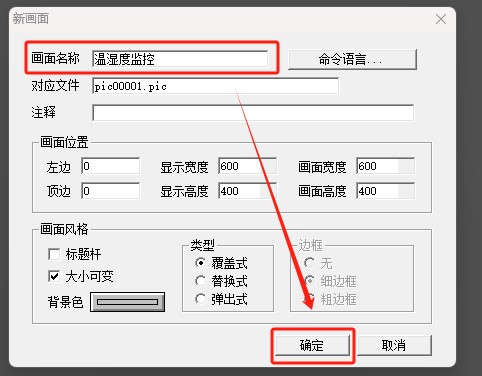

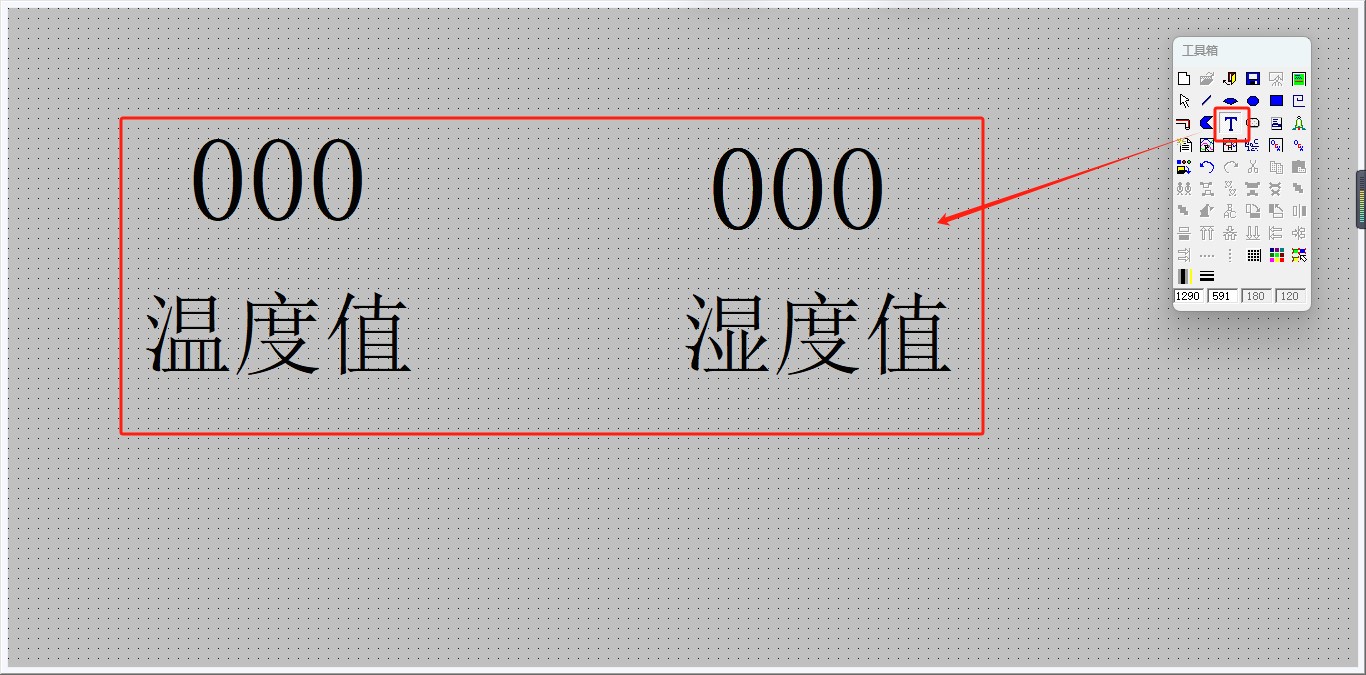

给画面命名为温湿度监控，在画布上绘入元件，给元件绑定数据来源，然后点击“文件”，选择“全部保存”。

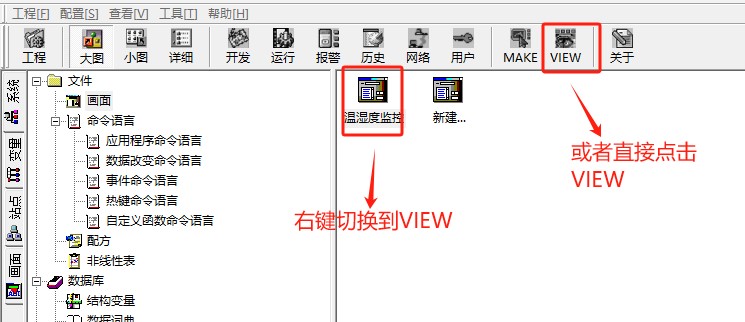

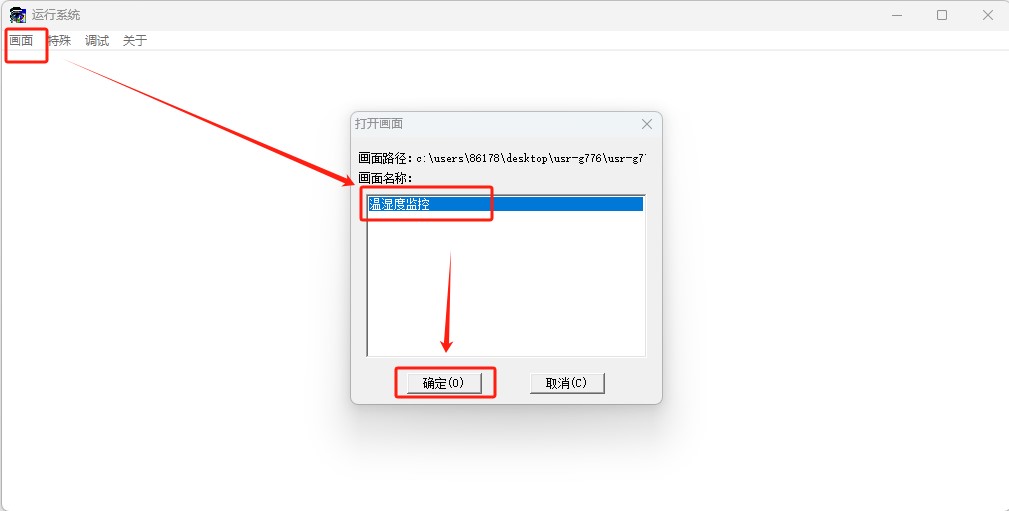

切换到VIEW界面，打开温湿度监控画面

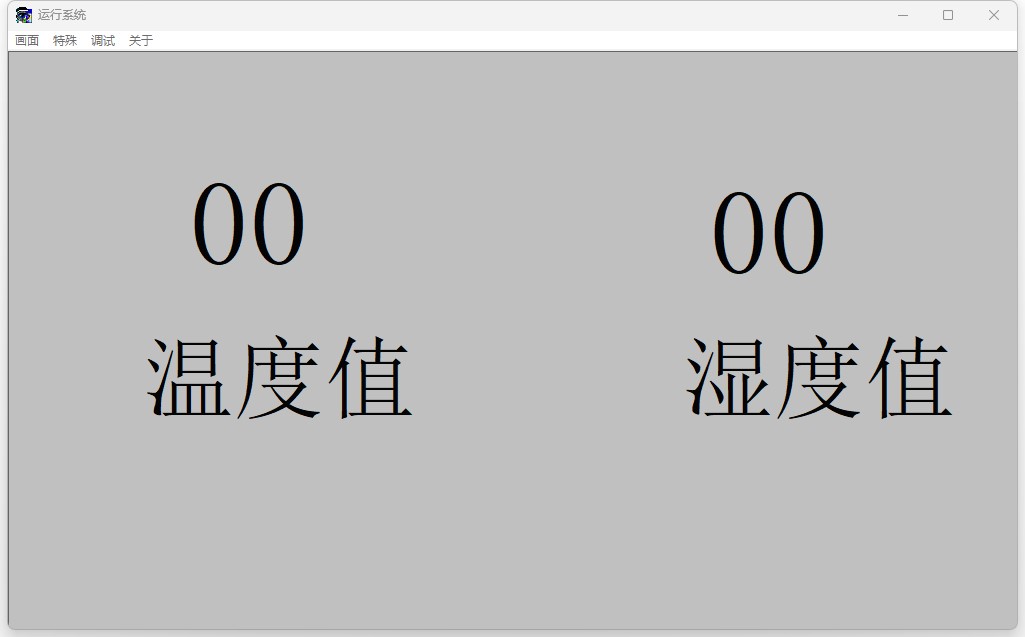

即可看到绘制的温湿度监控画面，但是此时还没有数据更新。
四、功能调试
1、功能调试

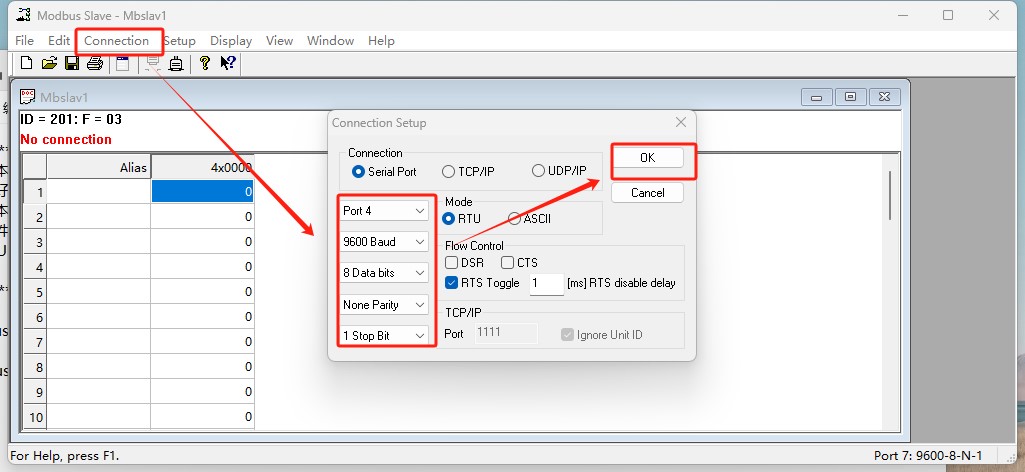

打开modbus slave软件，引用USR-G776的串口COM4

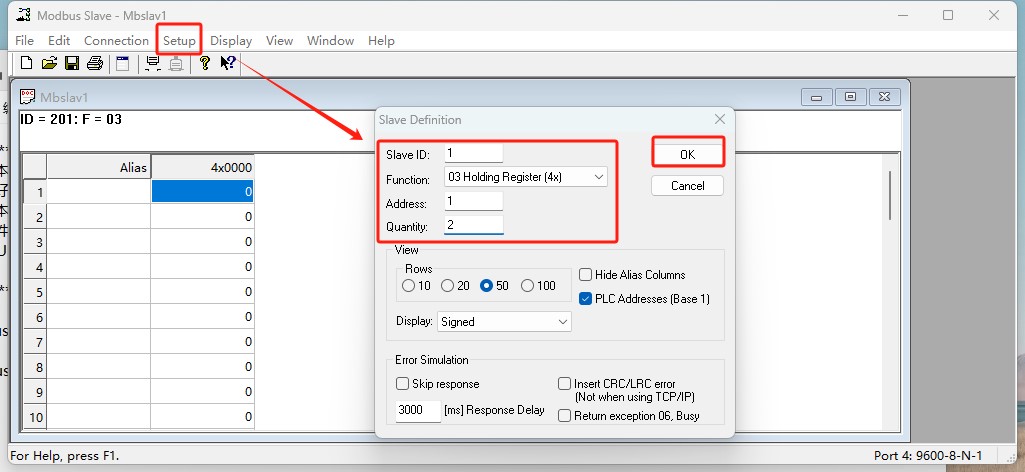

从机地址填写1 ，功能码03，起始寄存器地址1，数量2

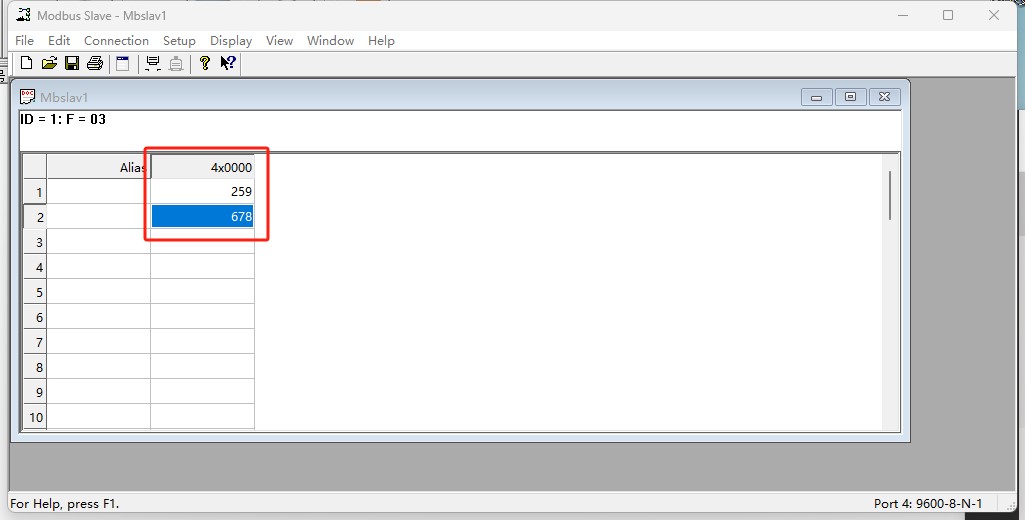

在modbus slave 软件上写入数据
2、调试截图

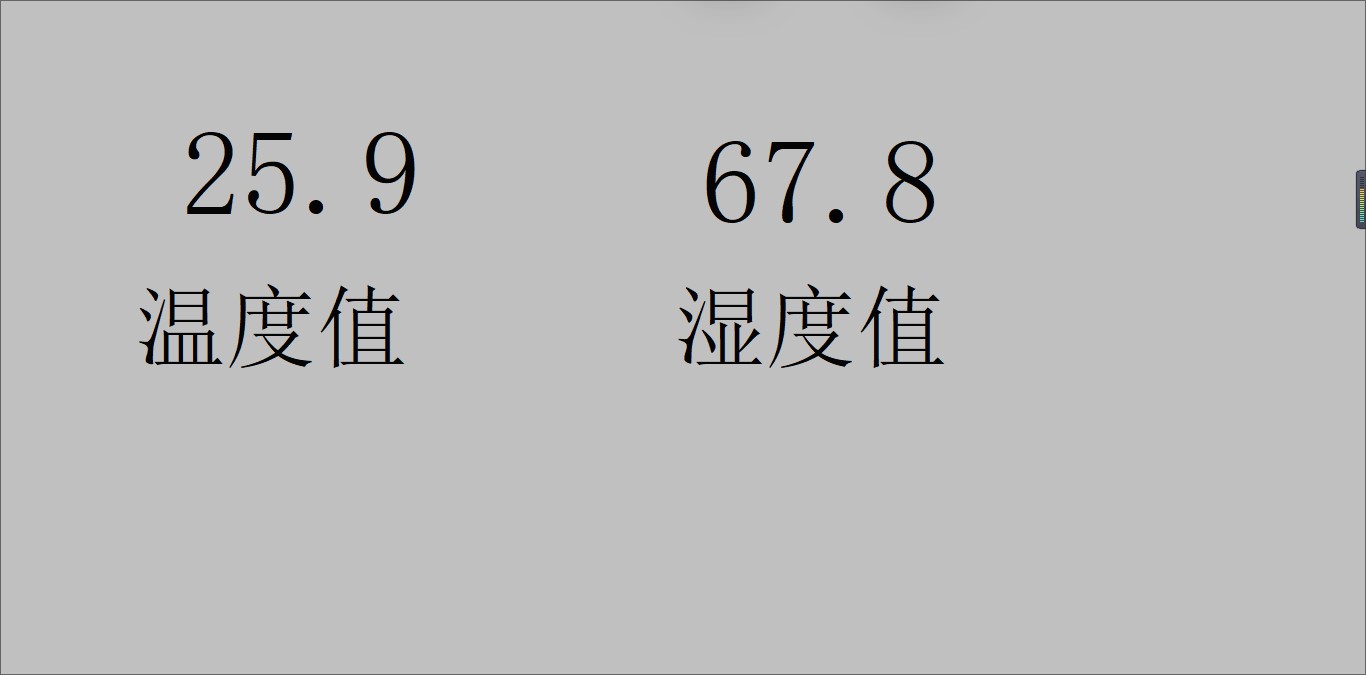

可看到温湿度监控画面已经有了具体的温湿度数值
编写人：尹丛欣 编写日期：2024-03-08
审核人：尹丛欣 审核日期：2024-03-15
订正版本：V1.0 订正内容：初稿
