一、资料下载

USR-G776软件设计手册官网下载链接：https://www.usr.cn/Download/807.html

USR-G776 说明书官网下载链接：https://www.usr.cn/Download/806.html

USR-G776 规格书官网下载链接：https://www.usr.cn/Download/808.html

USR-G776 设置软件官网下载链接：https://www.usr.cn/Download/814.html

虚拟串口软件（V5）官网下载链接：https://www.usr.cn/Download/924.html

网络调试助手 串口调试助手二合一软件下载链接：https://www.usr.cn/Download/31.html

二、硬件连接

1、所需物品

USR-G776 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

SIM卡 1张

笔记本电脑 1台

2、硬件连接

USR-G776的485串口接USB-RS485串口线到电脑USB口，插上天线，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

三、产品参数设置

1、USR-G776对接有人云参数设置

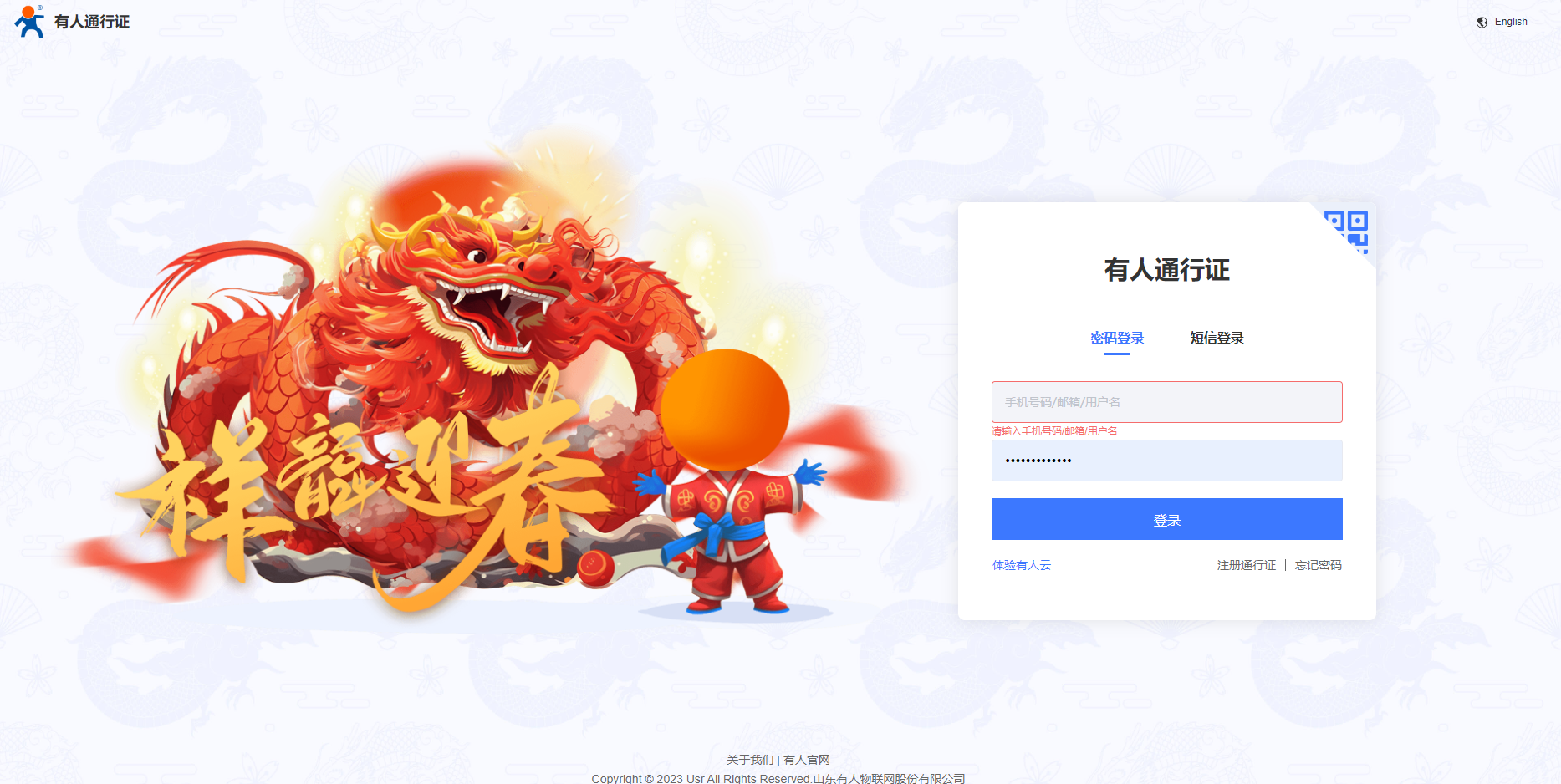

登录有人云：https://account.usr.cn/#/login?type=mp_scada

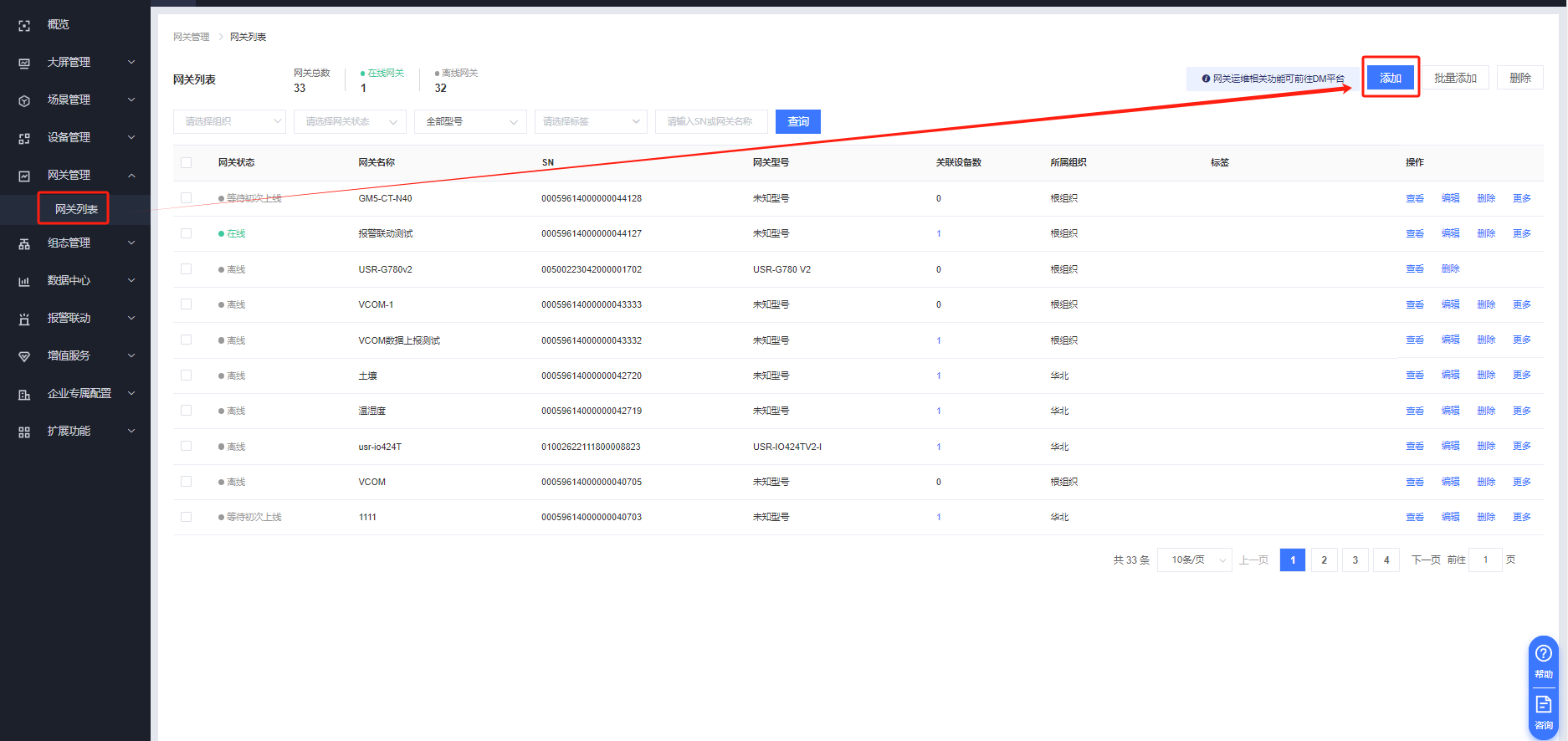

网关管理—网关列表—添加

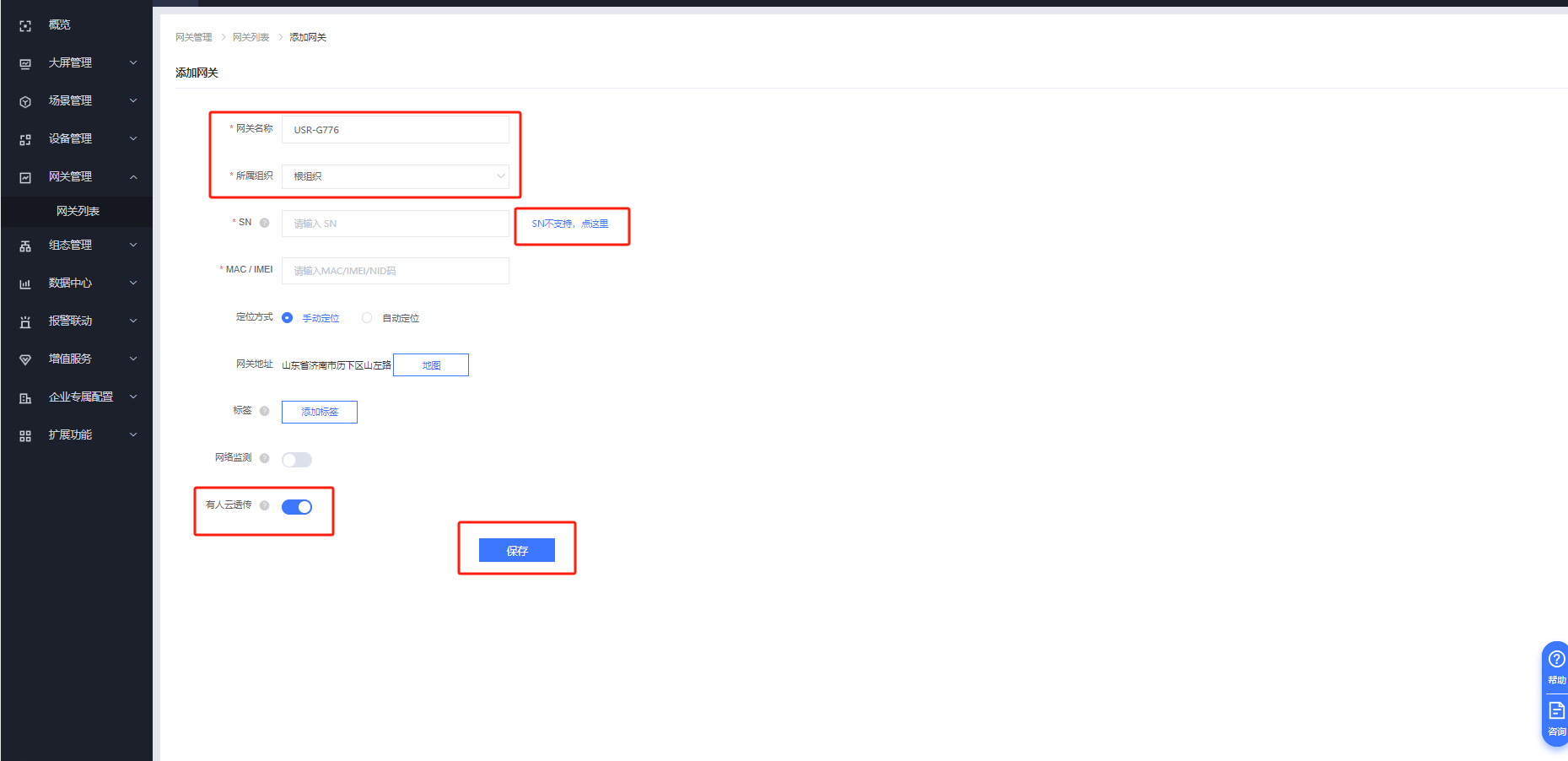

填入网关名称、选择根组织、选择SN不支持点这里，开启有人云透传，点击保存即可。

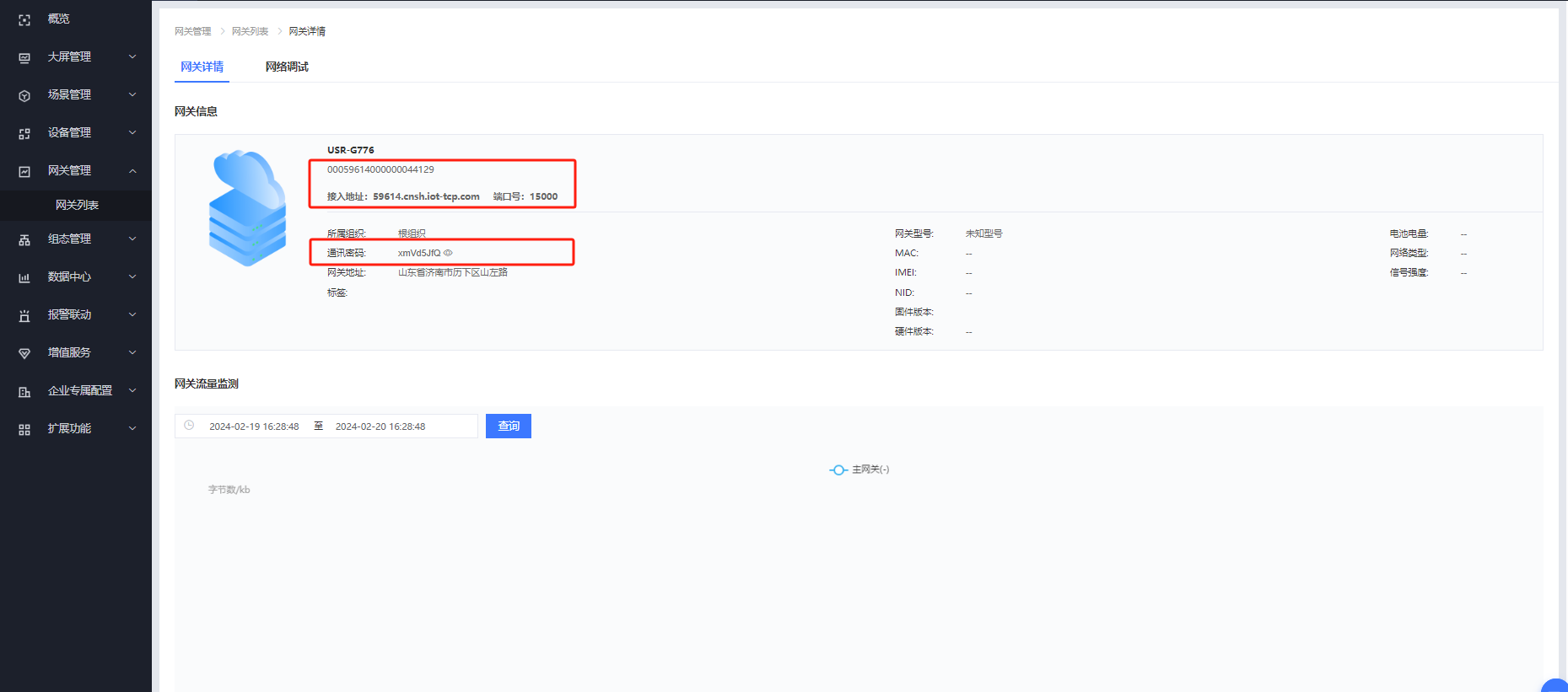

点击网关列表—网关名称，可以看到平台给设备分配的ID、密码和接入地址

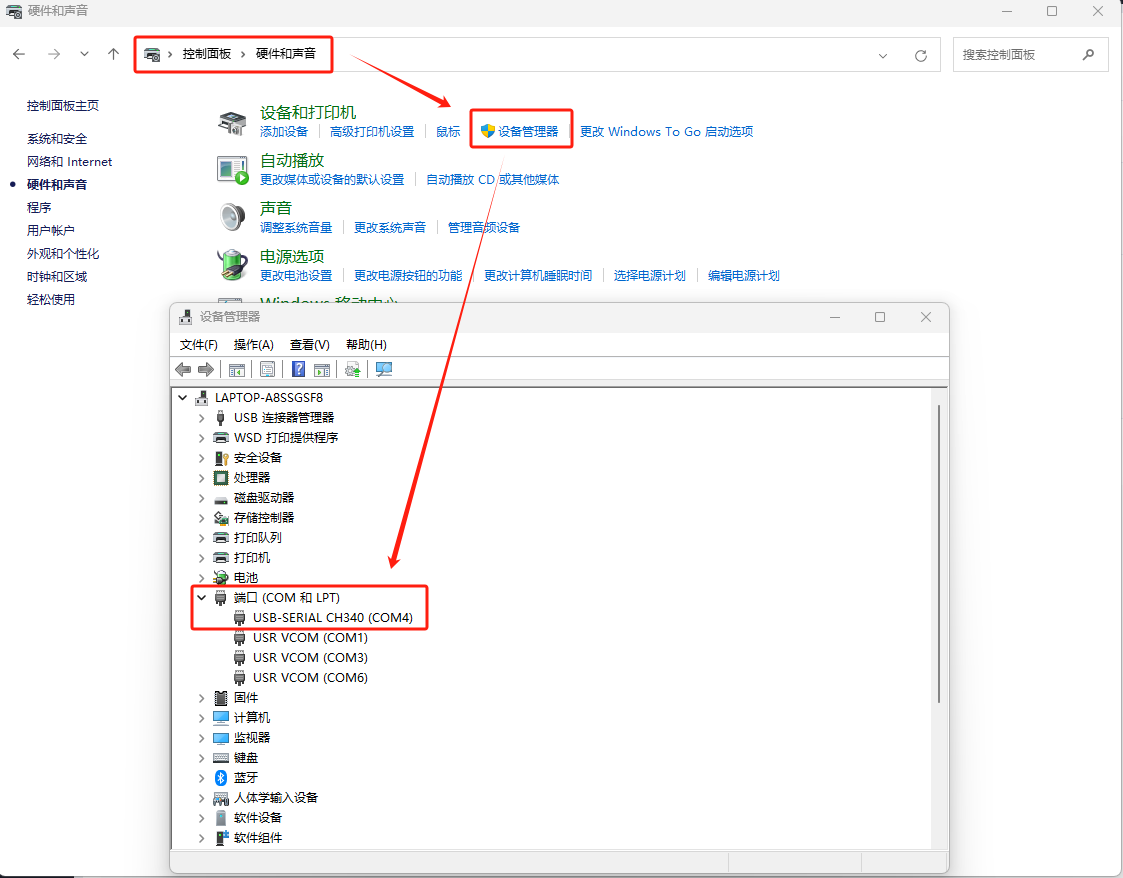

打开电脑控制面板—设备管理器—查看核实USB转换器COM口

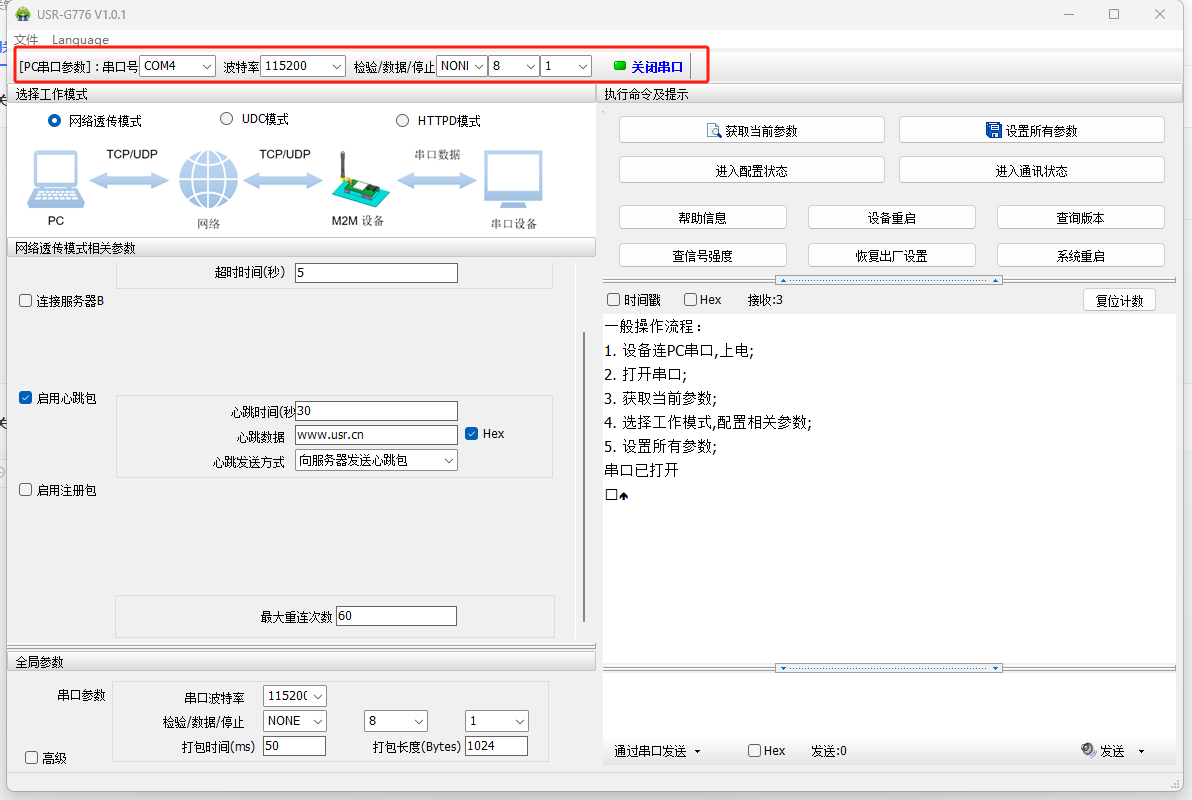

打开USR-G776上位机软件，选择正确串口号，串口参数选择115200 NONE 8 1，点击打开串口。

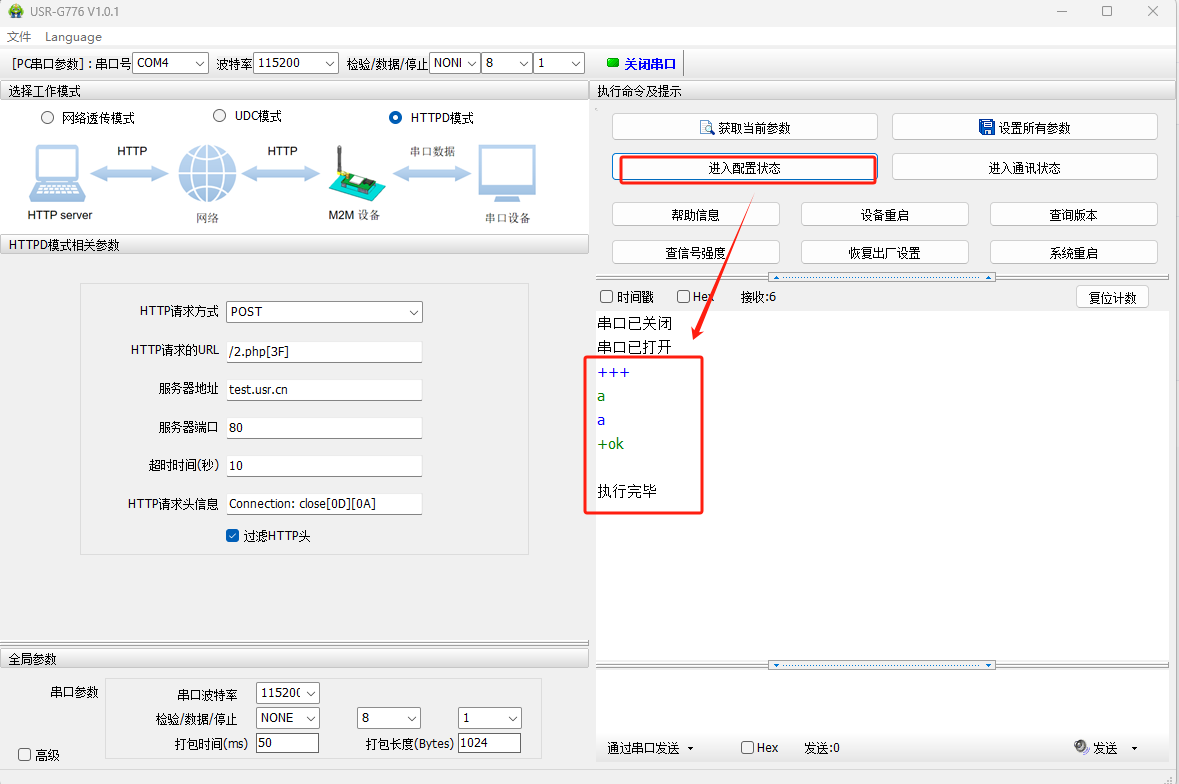

点击进入配置状态

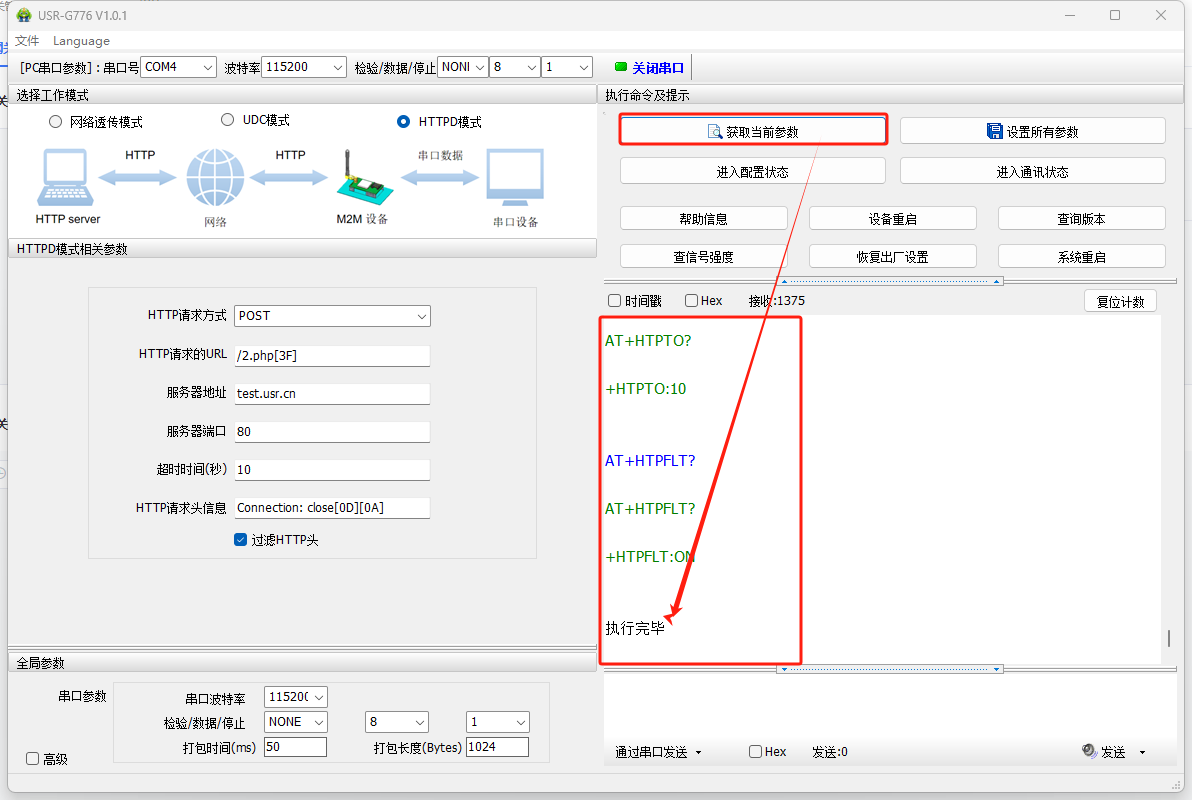

获取当前参数

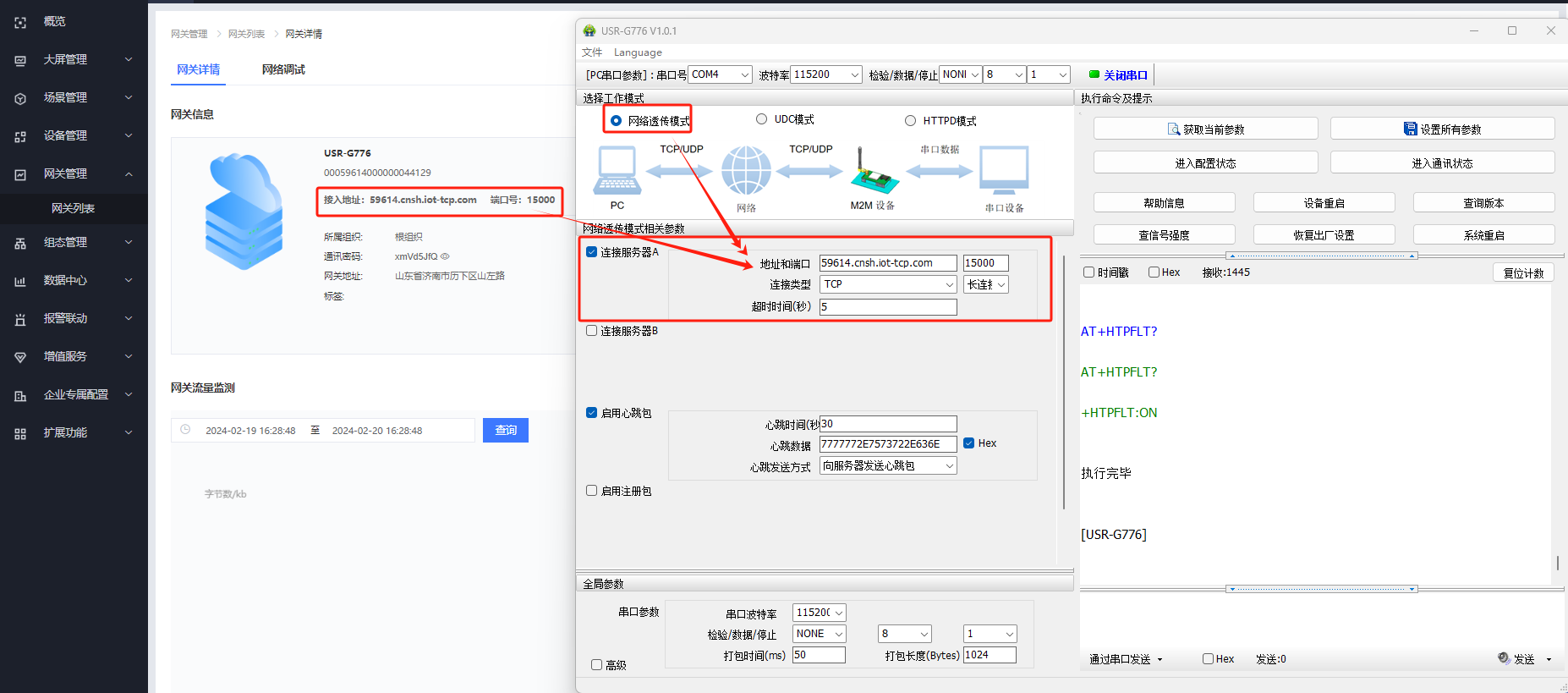

填入有人云分配的接入地址

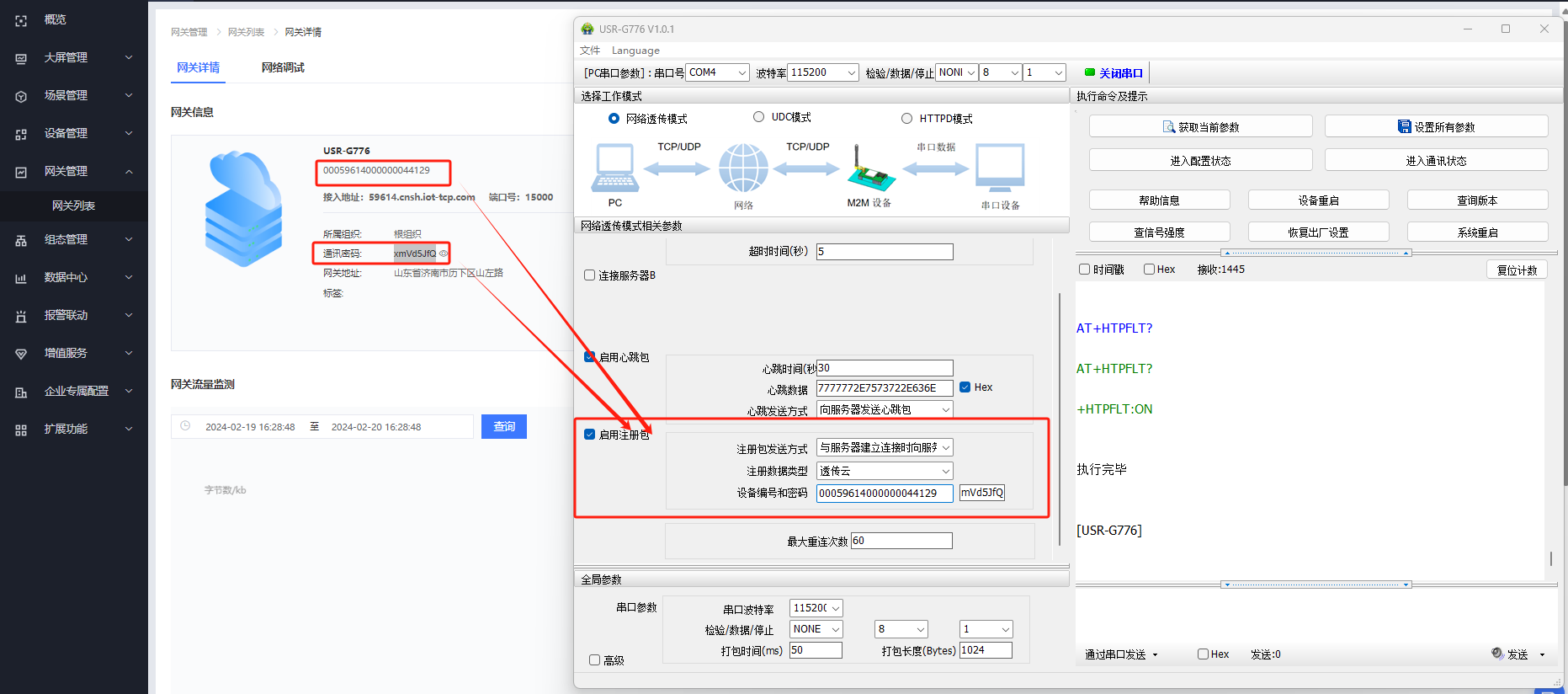

注册包选择透传云，填入ID和密码

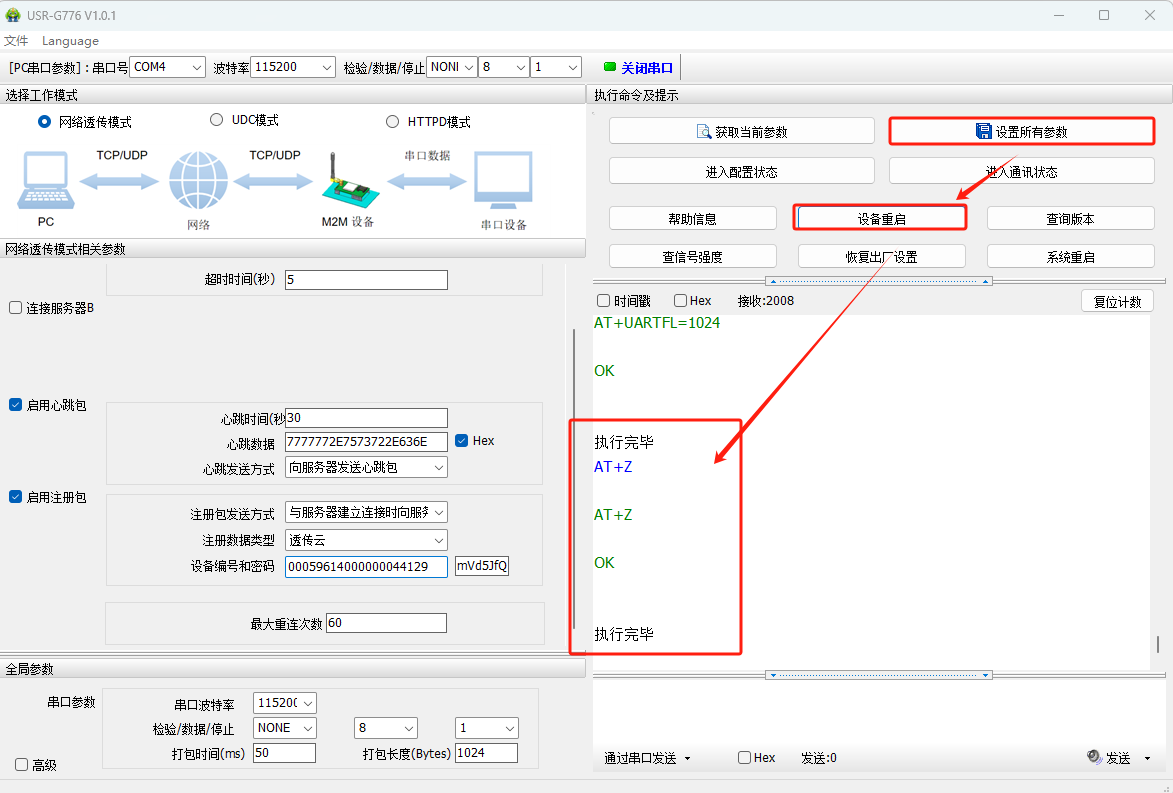

保存并设置所有参数，设备重启

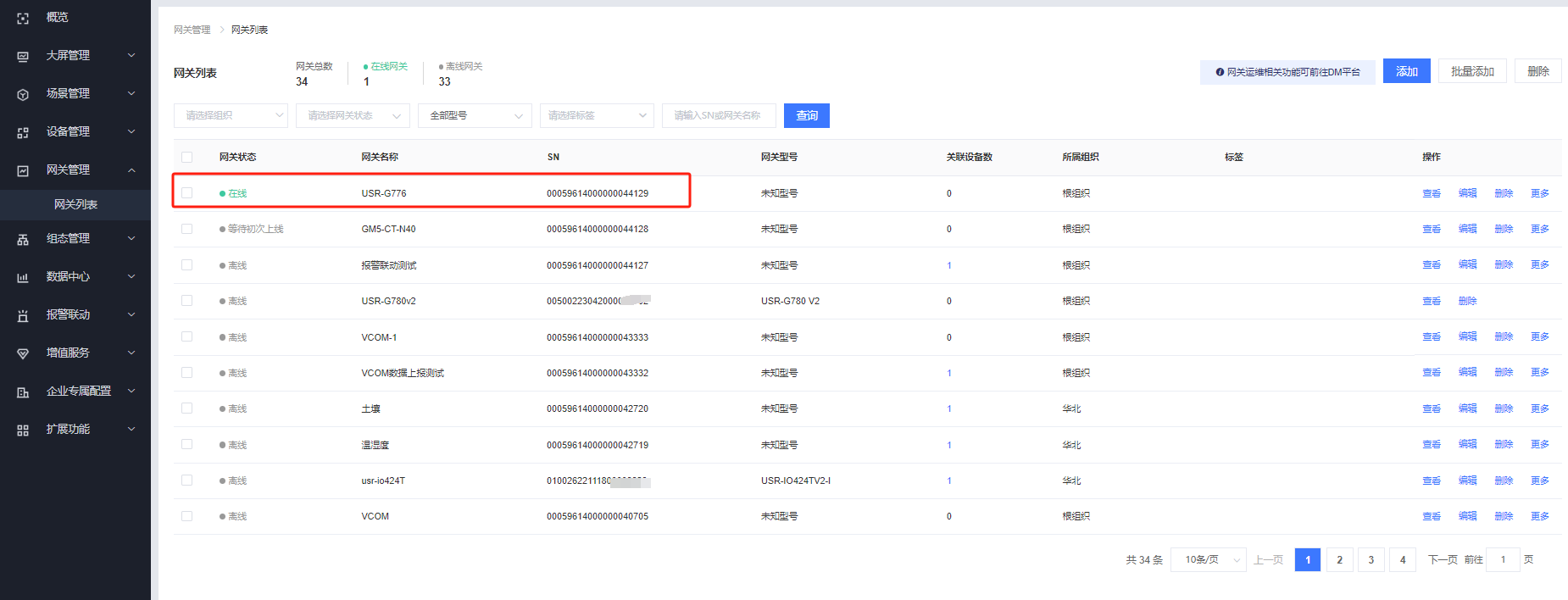

即可看到设备在有人云端在线

2、虚拟串口软件参数设置

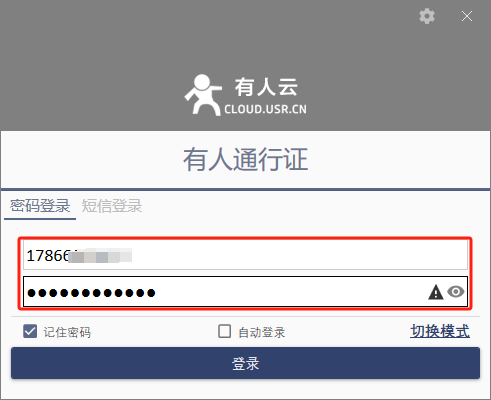

打开虚拟串口软件V5.0.1，登录有人云账号密码

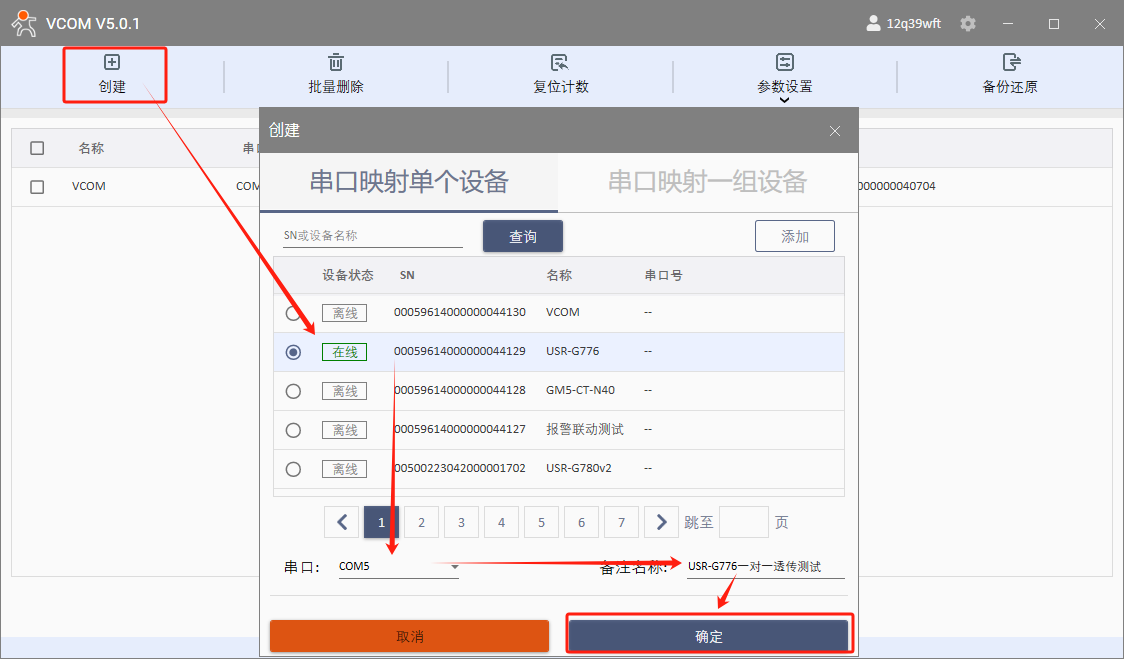

创建USR-G776和虚拟串口之间的透传关系

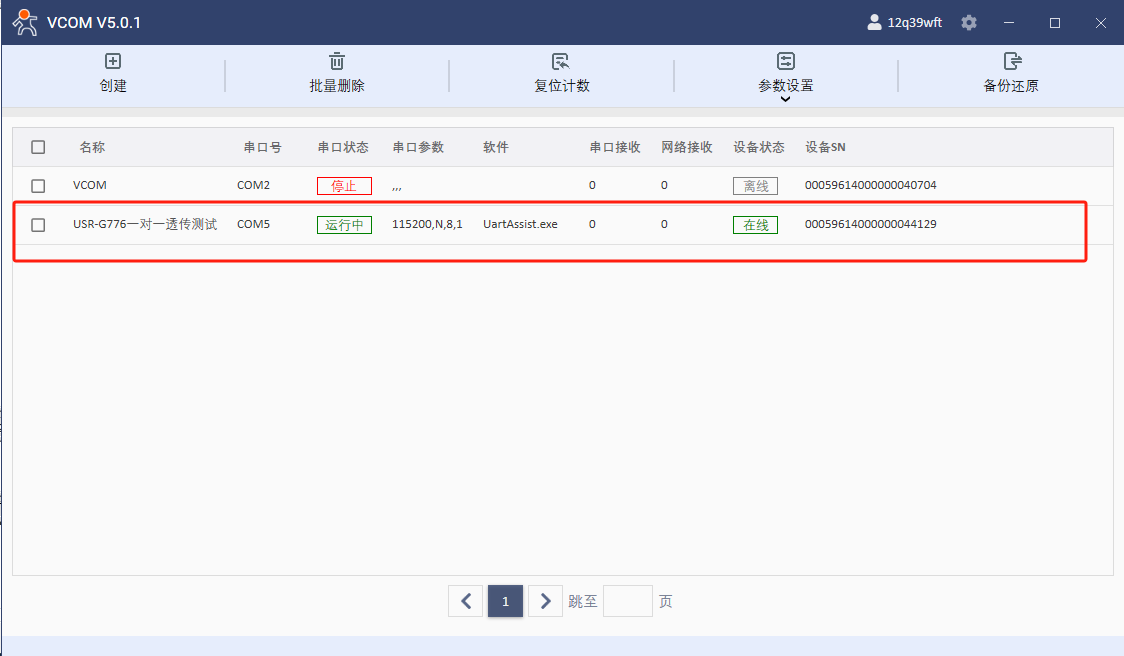

透传关系创建完毕

四、功能调试

1、功能调试

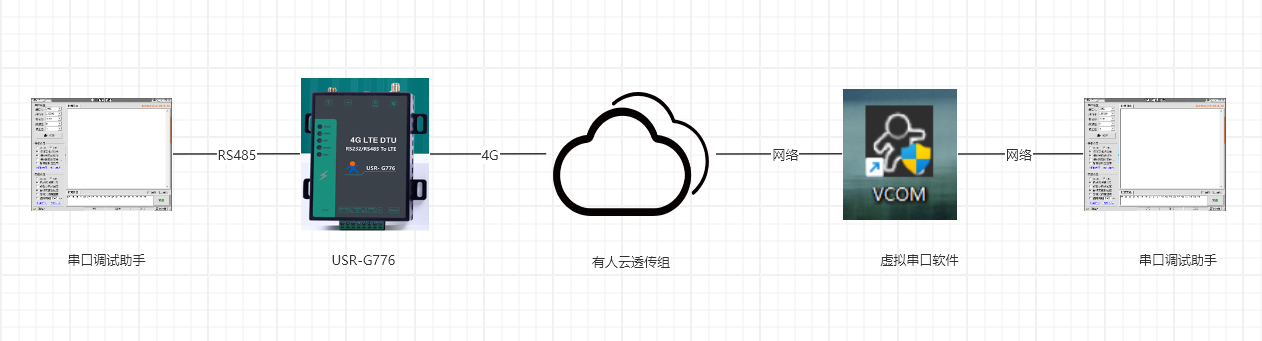

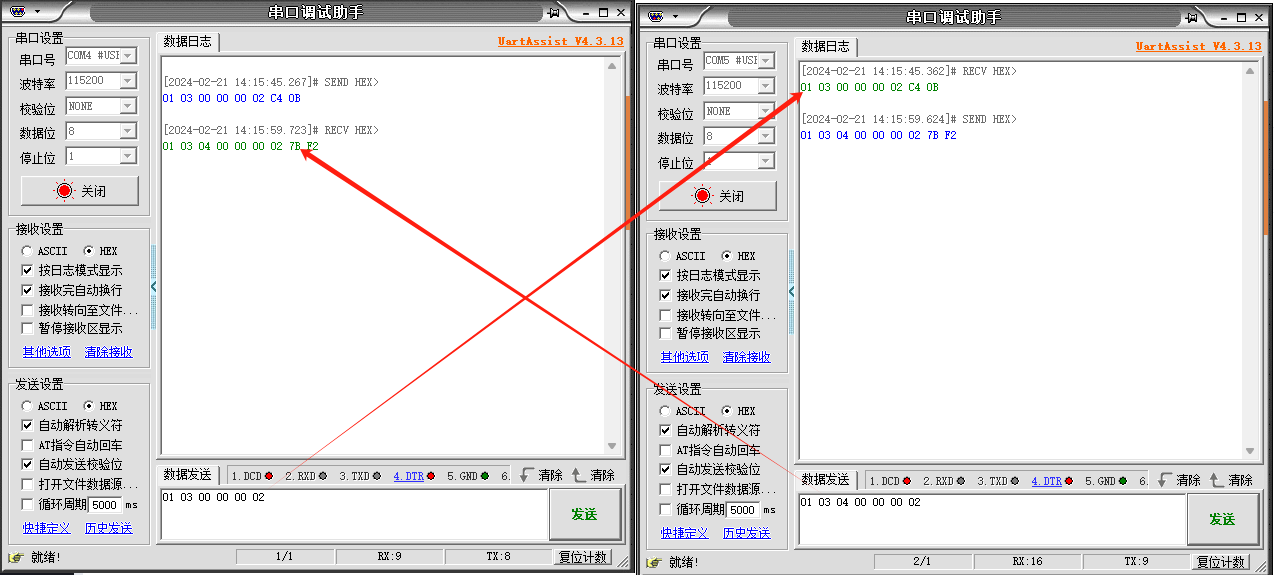

打开两个串口调试助手软件，测试USR-G776的串口和虚拟串口的数据交互。

2、调试截图

编写人：尹丛欣 编写日期：2024-03-01

审核人：尹丛欣 审核日期：2024-03-07

订正版本：V1.0 订正内容：初稿
