一、资料下载

USR-G776 说明书官网下载链接：https://www.usr.cn/Download/806.html

USR-G776 规格书官网下载链接： https://www.usr.cn/Download/808.html

USR-G776 软件设计手册官网下载连接： https://www.usr.cn/Download/807.html

USR-G776 设置软件官网下载链接： https://www.usr.cn/Download/814.html

二、硬件连接

1、所需物品

USR-G776产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

SIM卡 1张

笔记本电脑 1台

2、硬件连接

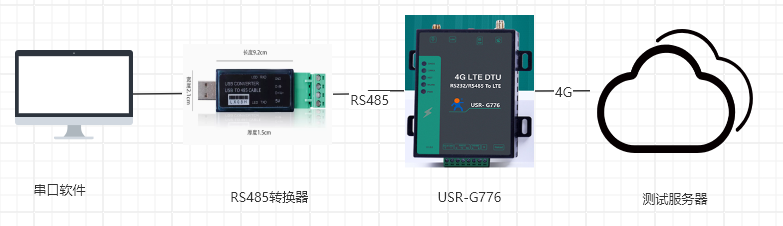

USR-G776的RS485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。本例使用有人测试服务器，给测试服务器发什么数据，测试服务器就会反馈什么数据。

电脑打开设置软件。

附图：

三、产品参数设置

1、USR-G776 HTTP GET模式参数设置

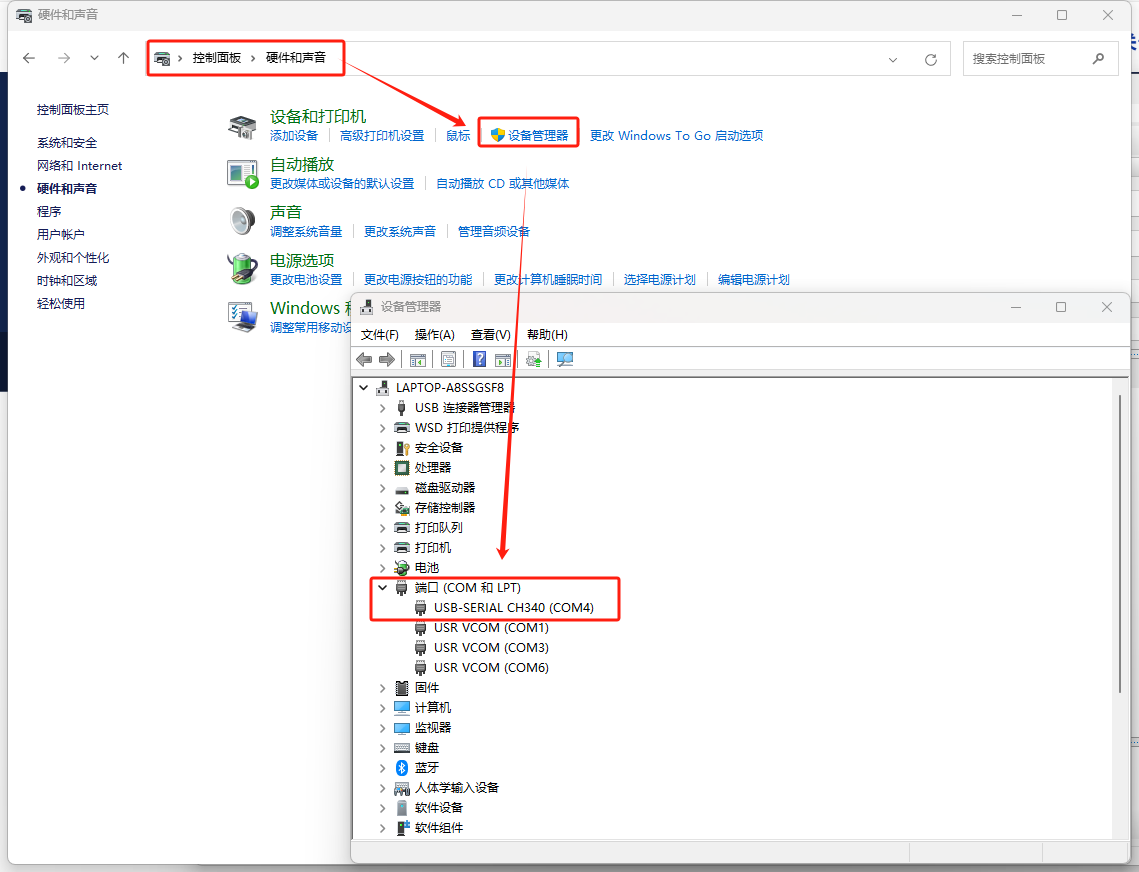

打开电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认下USB转换器的COM口，图示COM4。

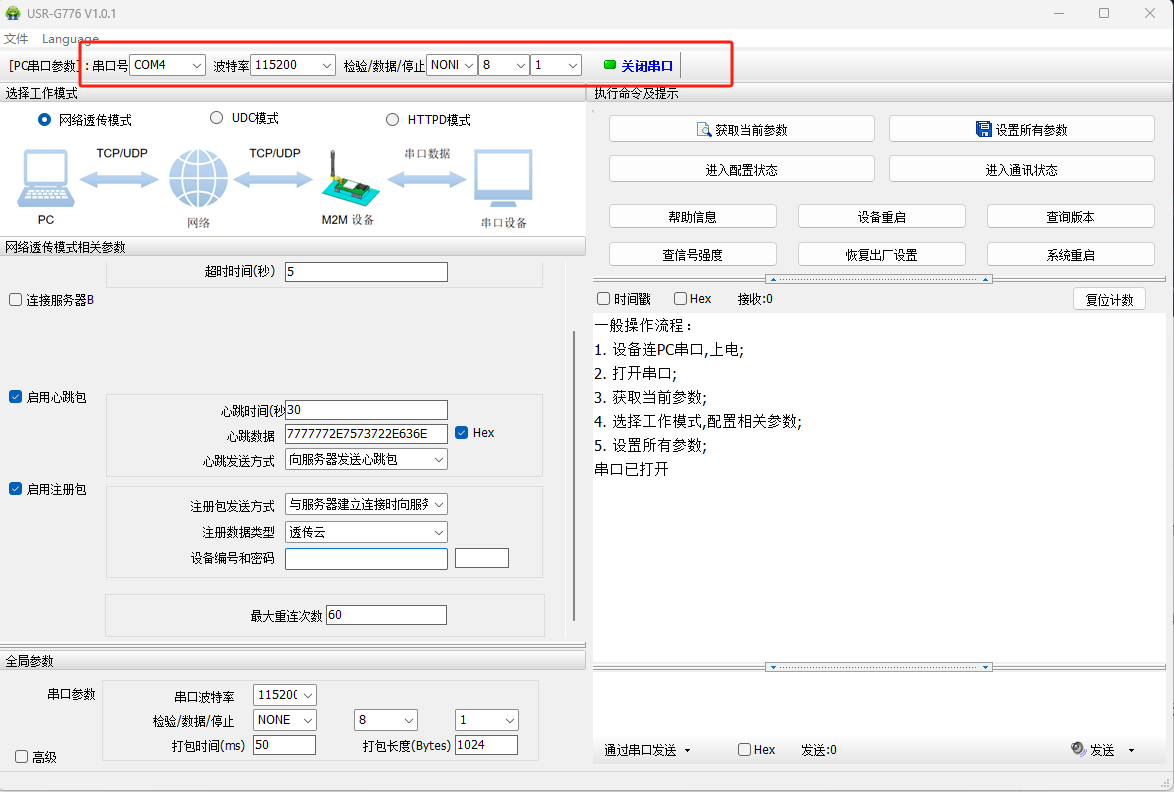

打开USR-G776上位机软件，COM4，串口参数选择115200 NONE 8 1,打开串口

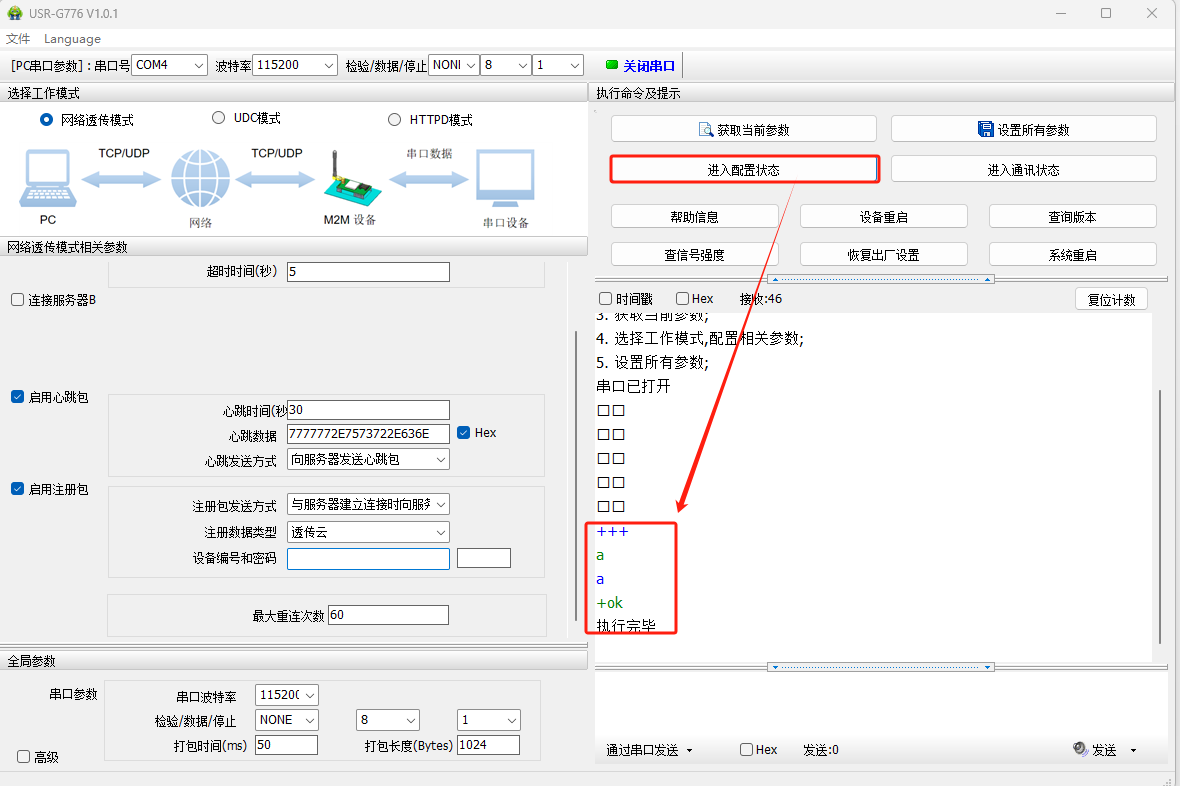

点击进入配置状态

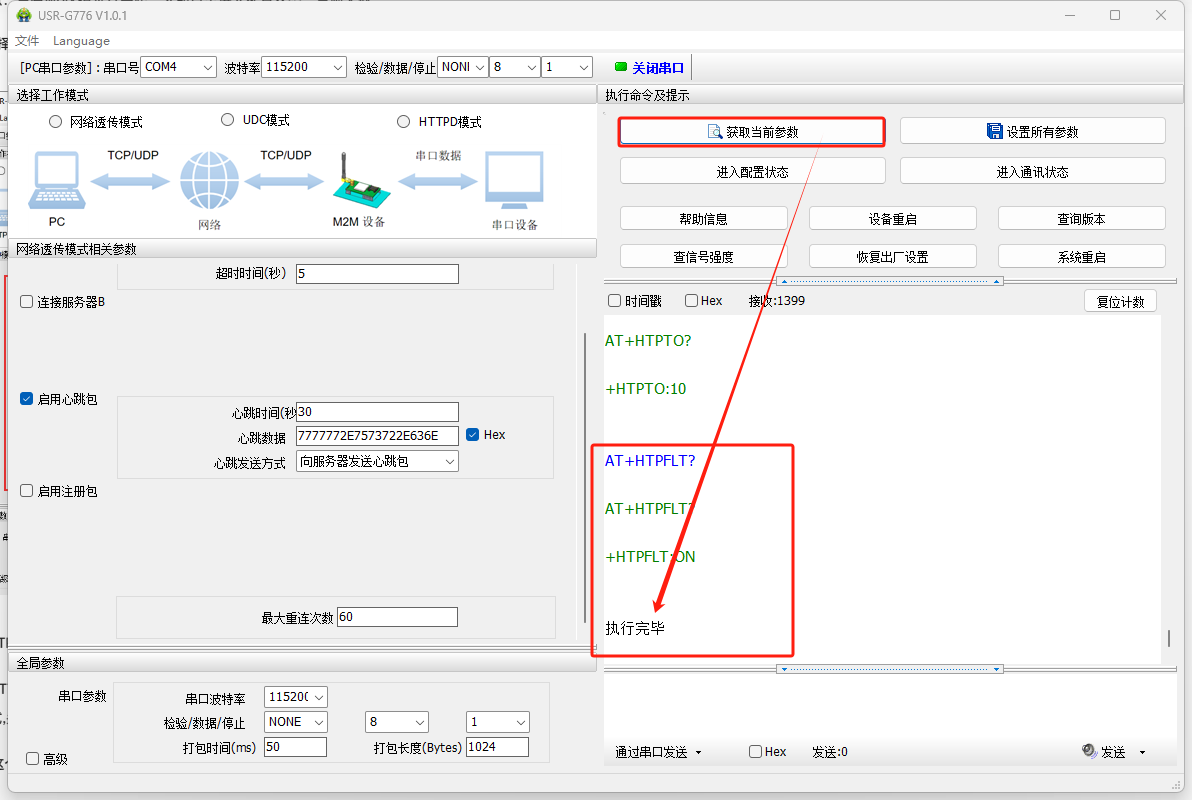

获取当前参数

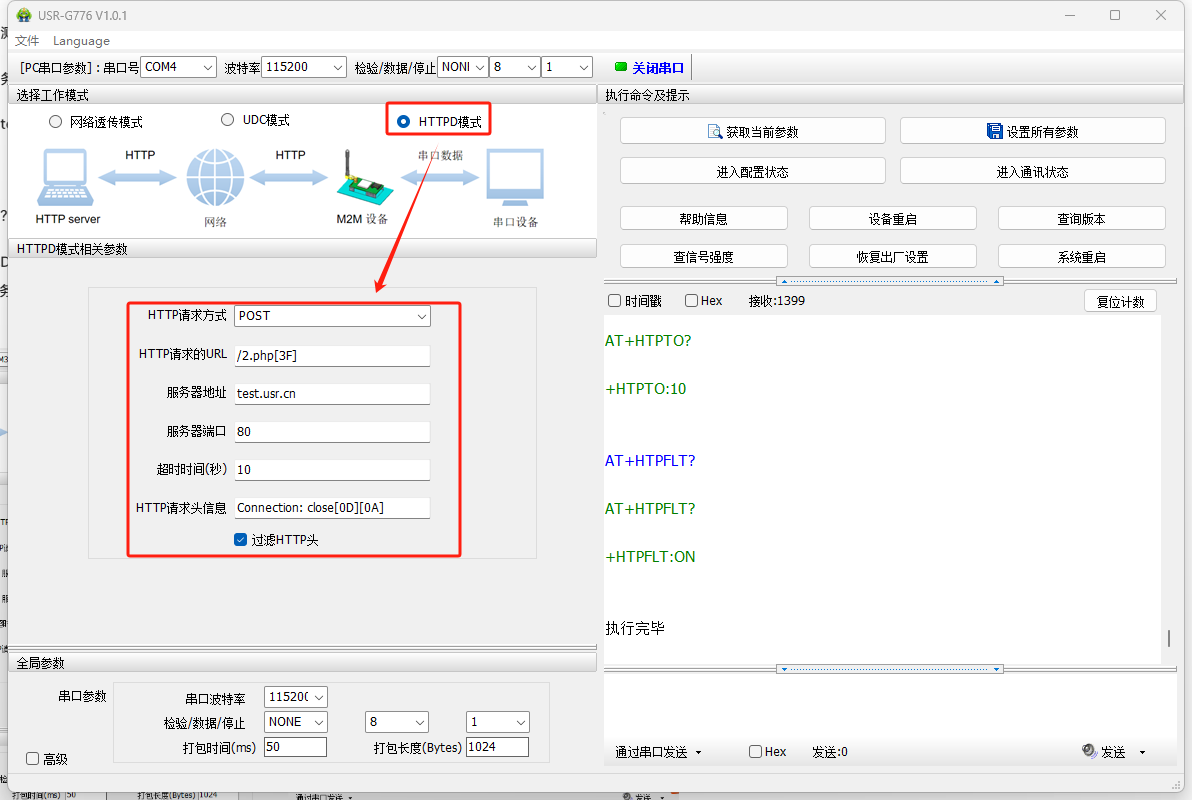

选择HTTPD模式：请求方式选择POST,URL：/2php?,服务器地址：test.usr.cn,服务器端口80。

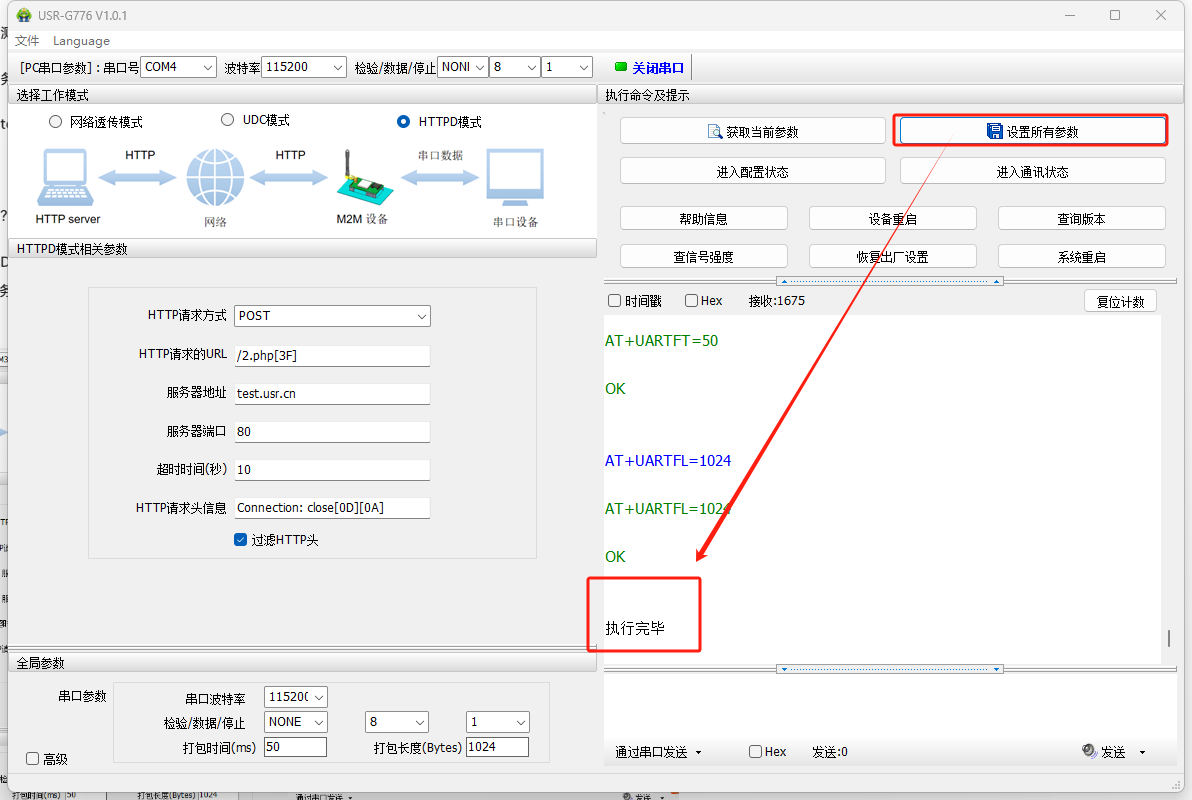

设置所有参数

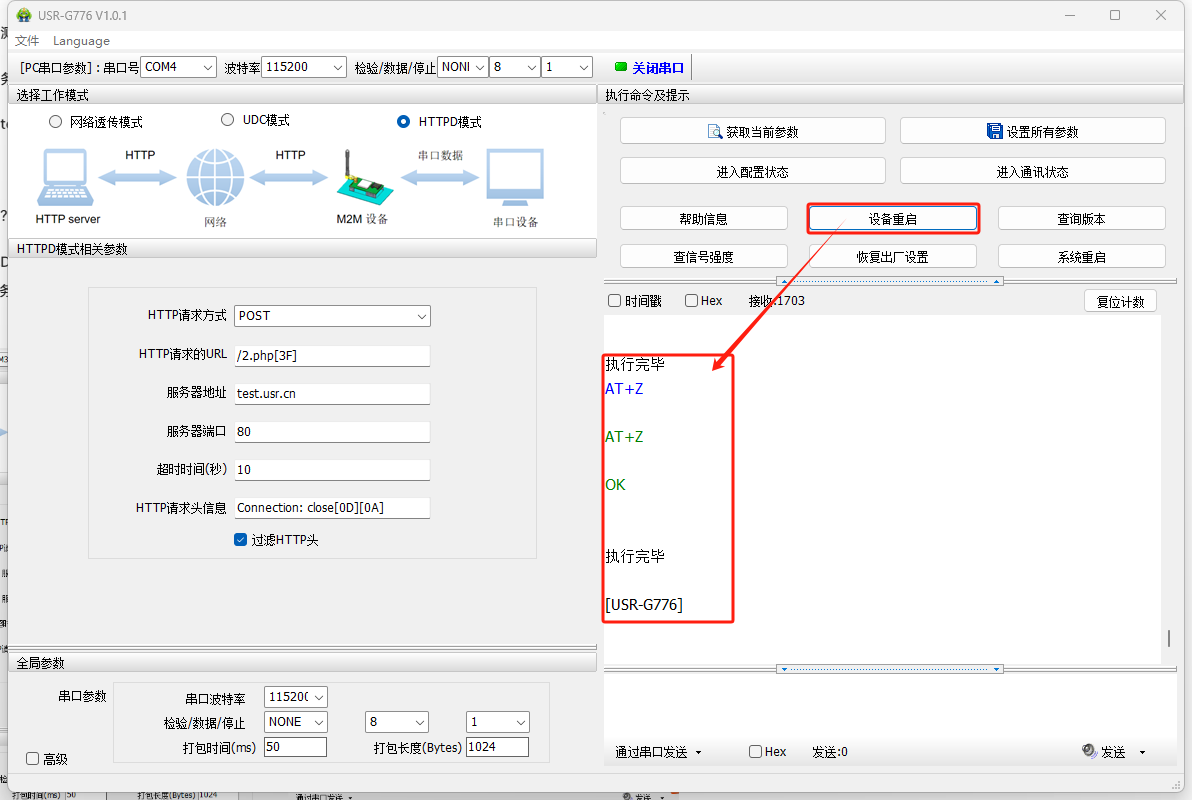

设备重启。

四、功能调试

1、功能调试

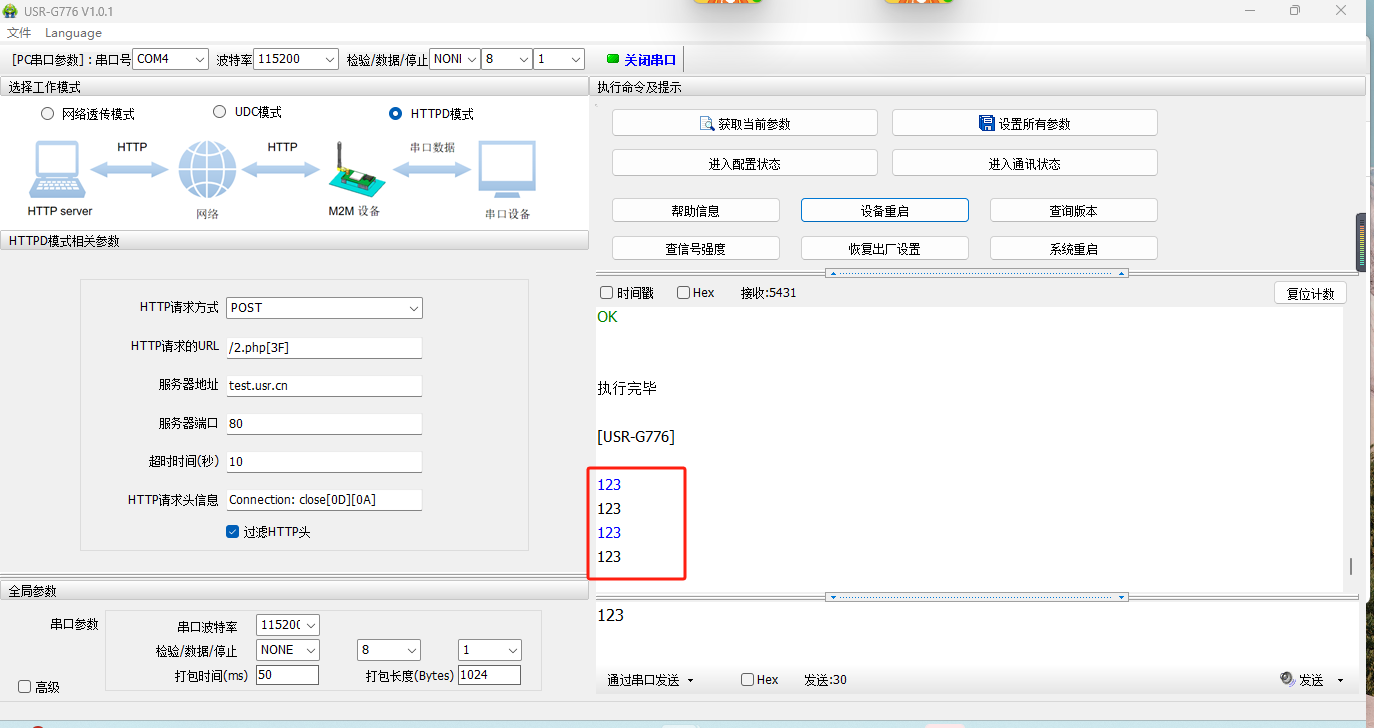

给测试服务器发送数据：123,测试服务器收到数据并回复相同数据。

2、调试截图

编写人：尹丛欣 编写日期：2024-03-08

审核人：尹丛欣 审核日期：2024-03-15

订正版本：V1.0 订正内容：初稿
