USR-DR152扫码配置网络心跳包功能使用示例

备注：USR-DR152支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）连接远程服务器，需要USR-DR152联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR152 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR152 产品 1台

12V端子电源适配器 1个

USB-RS232串口线 1条

DB9转接板 1个

笔记本电脑 1台

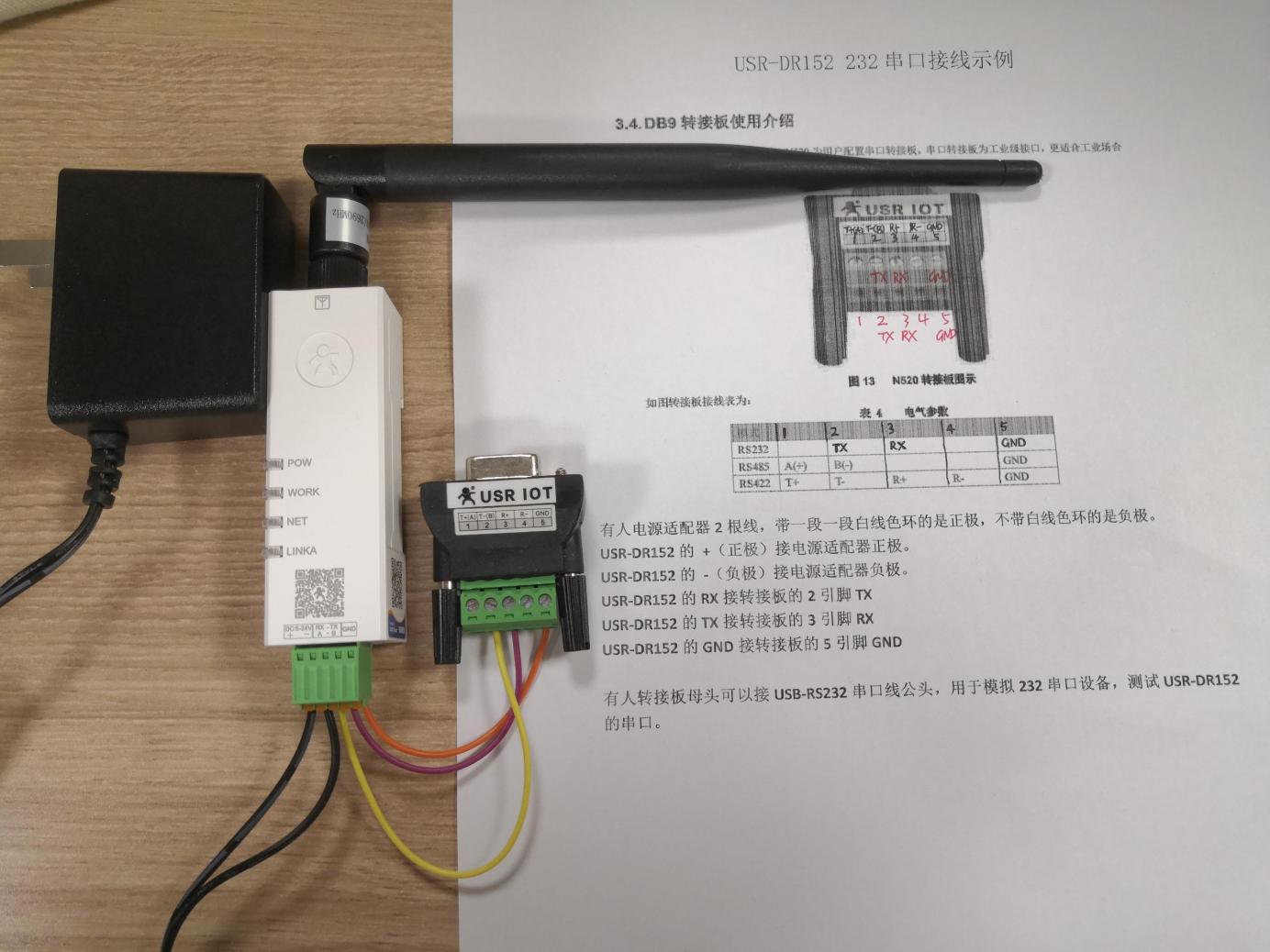

2、硬件连接

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR152的 +（正极）接电源适配器正极。

USR-DR152的 -（负极）接电源适配器负极。

USR-DR152的RX接转接板的2引脚TX

USR-DR152的TX接转接板的3引脚RX

USR-DR152的GND接转接板的5引脚GND

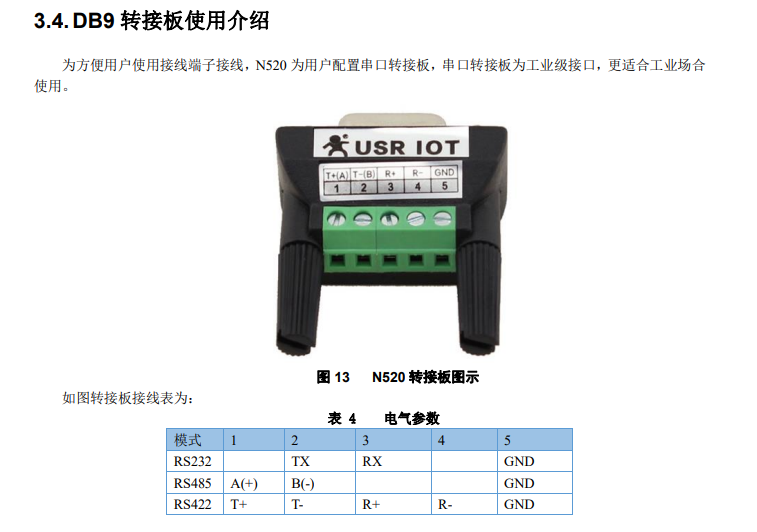

有人转接板母头可以接USB-RS232串口线公头，用于模拟232串口设备，测试USR-DR152的串口。

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR152的USB-RS232串口线COM口号，COM3。

三、USR-DR152扫码配置

1、微信小程序配置功能介绍：

注：DR15X 标准版支持微信小程序配置功能。

用户可以直接通过手机微信扫描产品正面的二维码，通过微信小程序快速配置参数和调试设备，让 DTU 的配置从此告别繁琐。

2、使用微信扫一扫功能扫描产品正面的二维码，即进入微信小程序“联博士配置 工具”

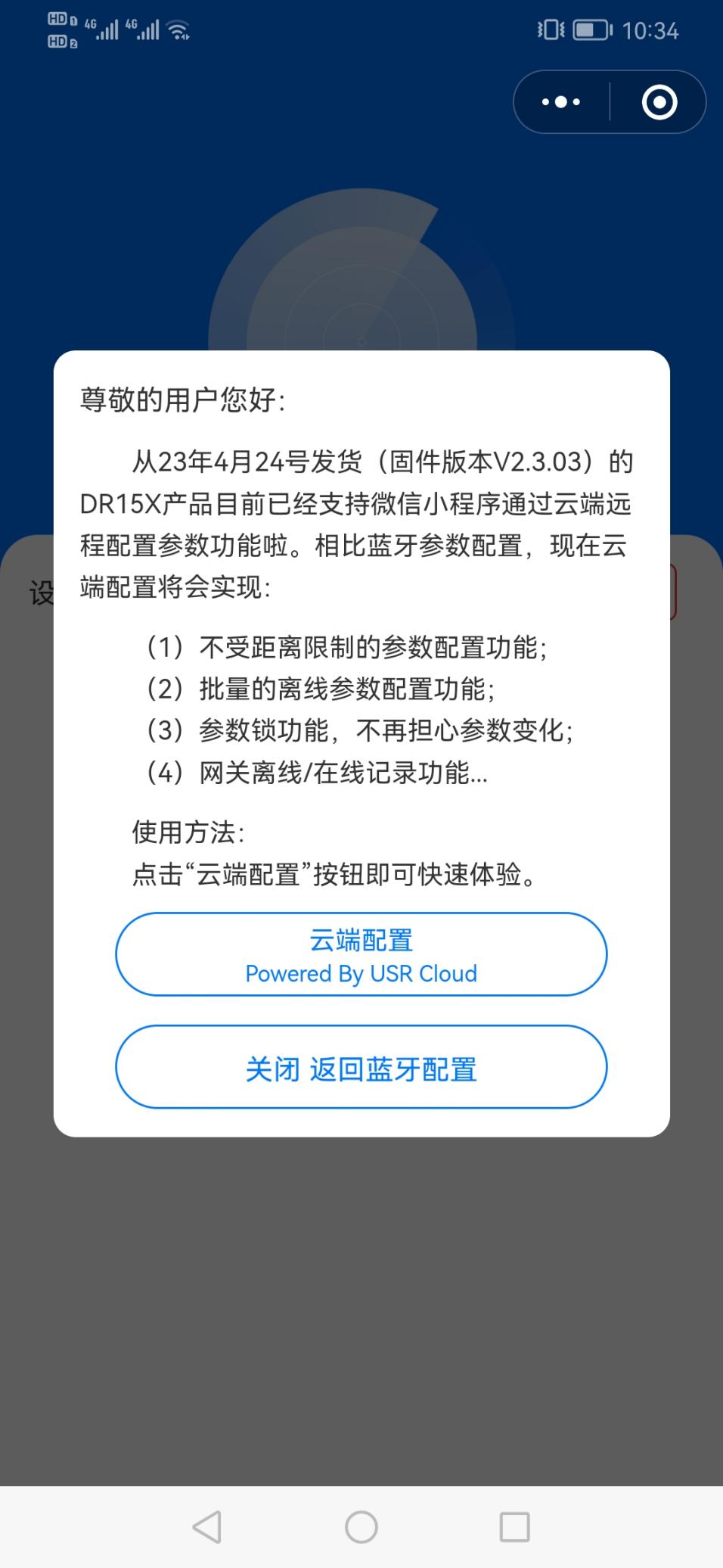

3、点击关闭 返回蓝牙配置

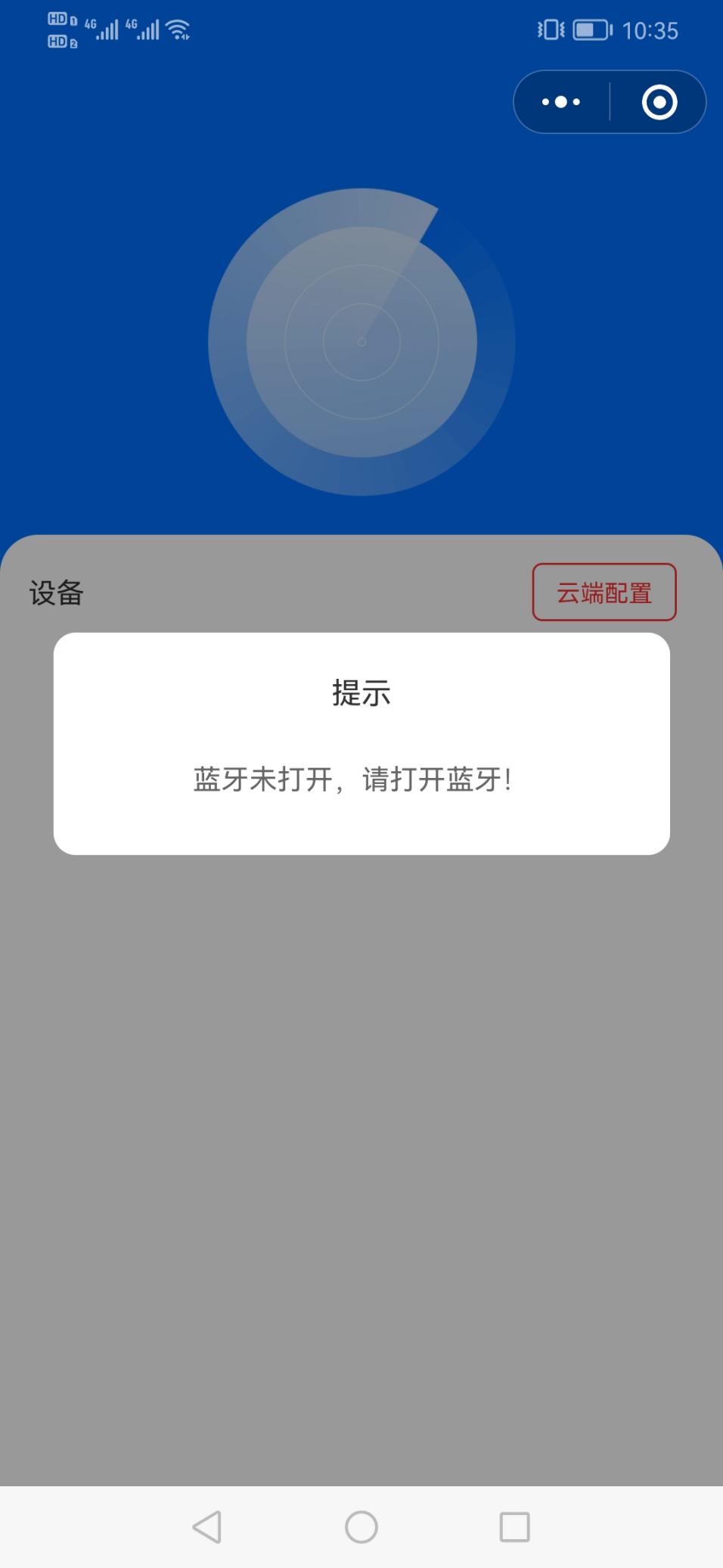

4、打开手机蓝牙功能，同时给微信的蓝牙权限打开

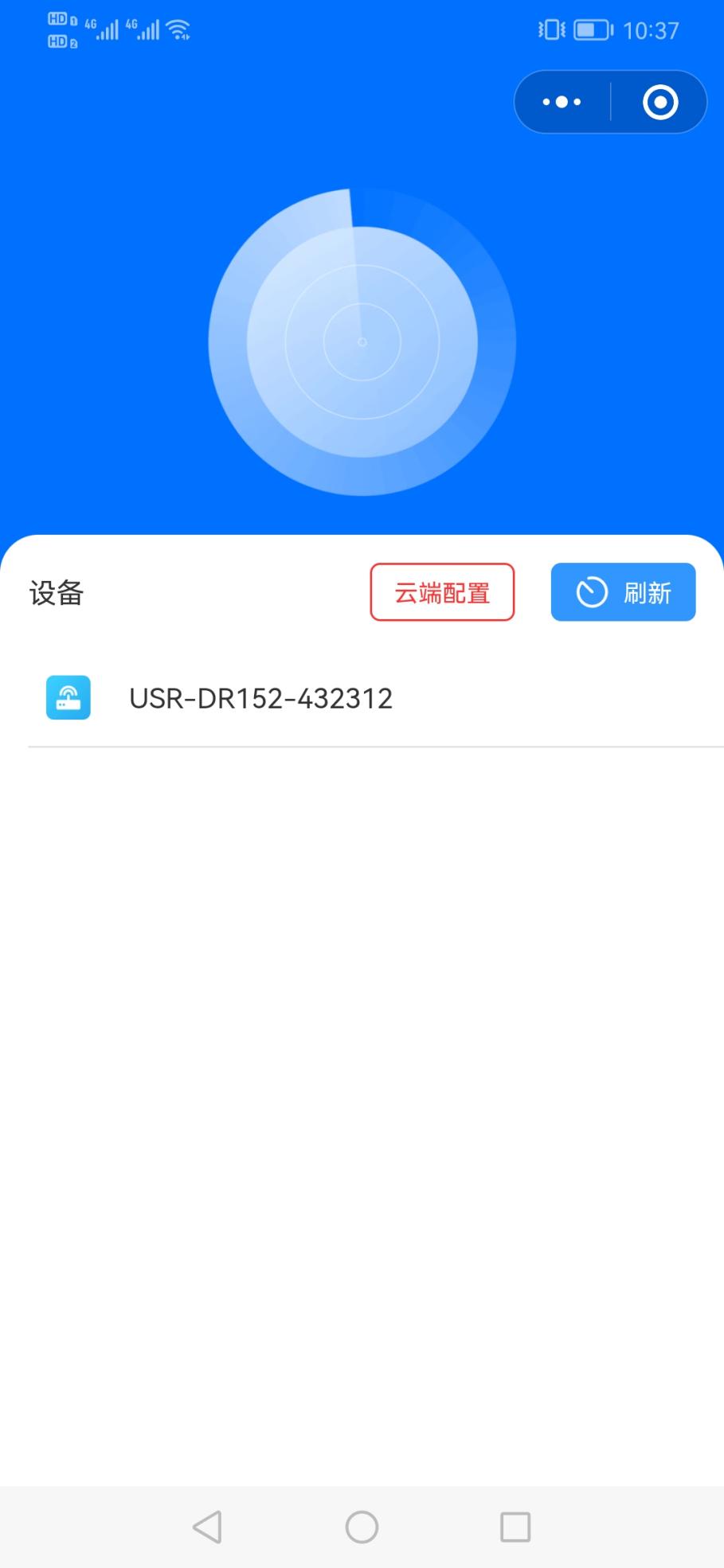

5、搜到设备名称

微信小程序“联博士配置工具”自动扫描手机旁边的 DTU 设备，其中每一台设备都有不同的蓝牙名称，该蓝牙名称为“USR-DR15X- 设备 IMEI 号后六位”，便于用户可以正常识别该配置哪一台 DTU 设备。

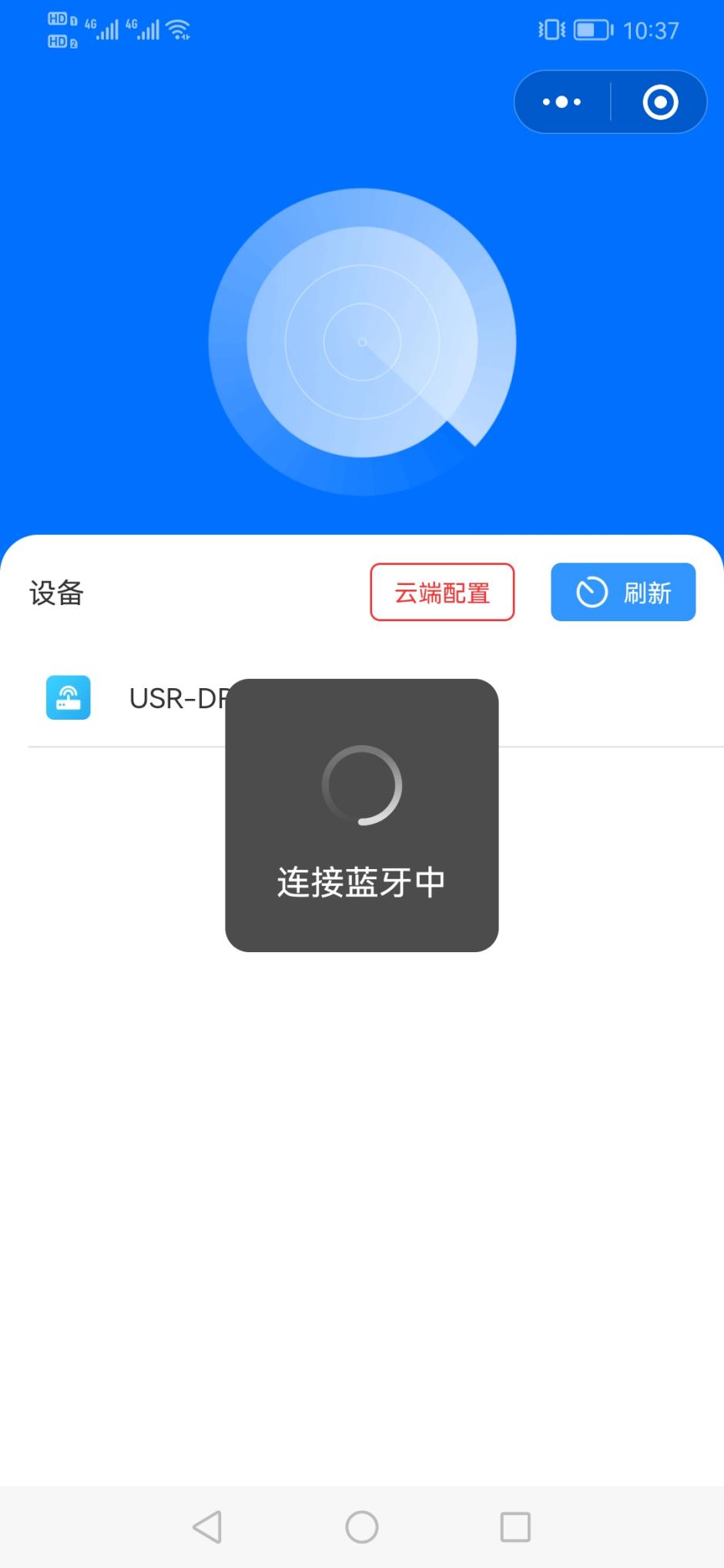

6、点击设备名称，会提示连接蓝牙中

点击微信小程序“联博士配置工具”中扫描到的 DTU 设备名称。

7、输入连接密码

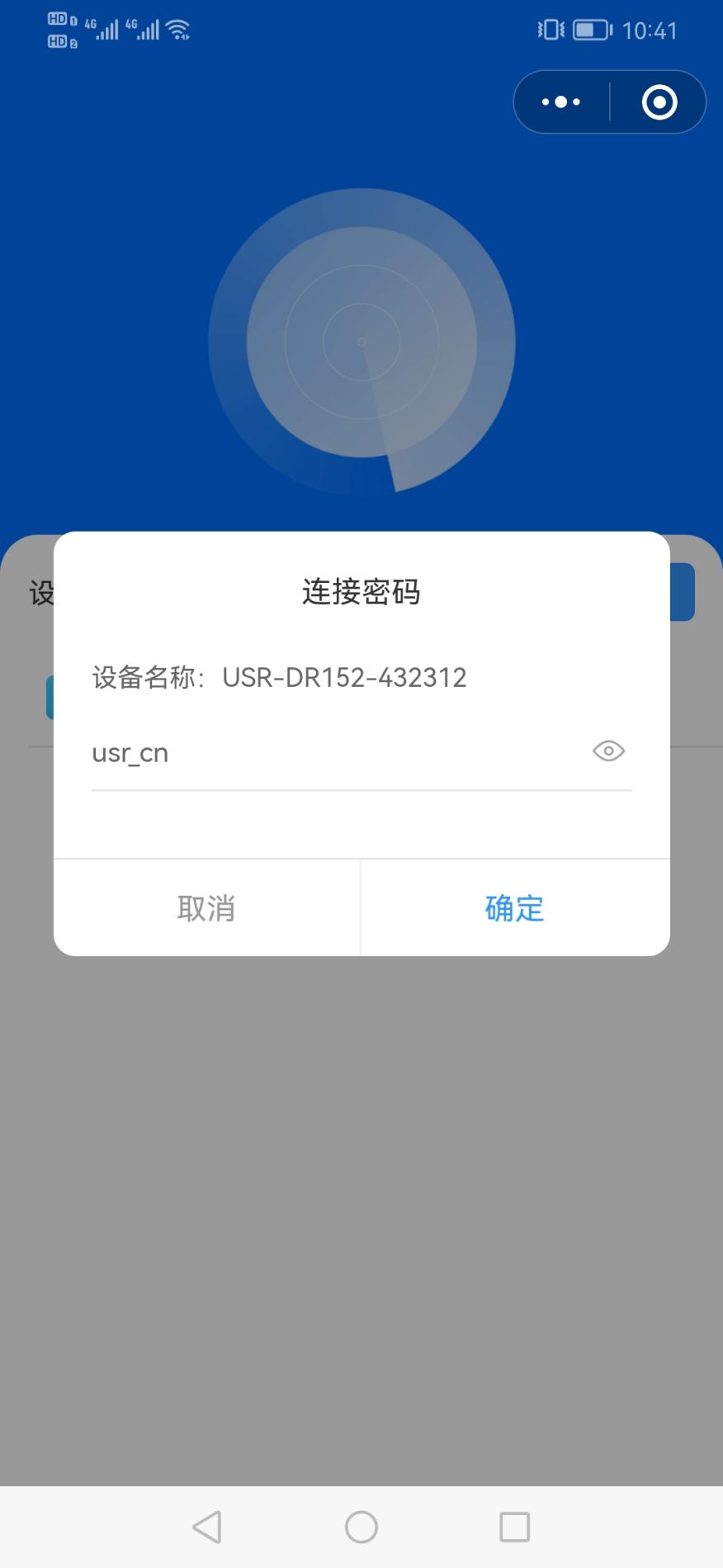

若第一次连接，则会弹出弹框，需输入连接密码进行验证，连接 密码初始值为“usr_cn”，密码可以在进入微信小程序后重新进行设定（长度为 1~10 位）。第一次连接成功后，设备可自动记录连接验 证状态。再次连接时，“联博士配置工具”会自动进入主界面。

8、点击参数设置

微信小程序“联博士配置工具”的主界面如下图所示：

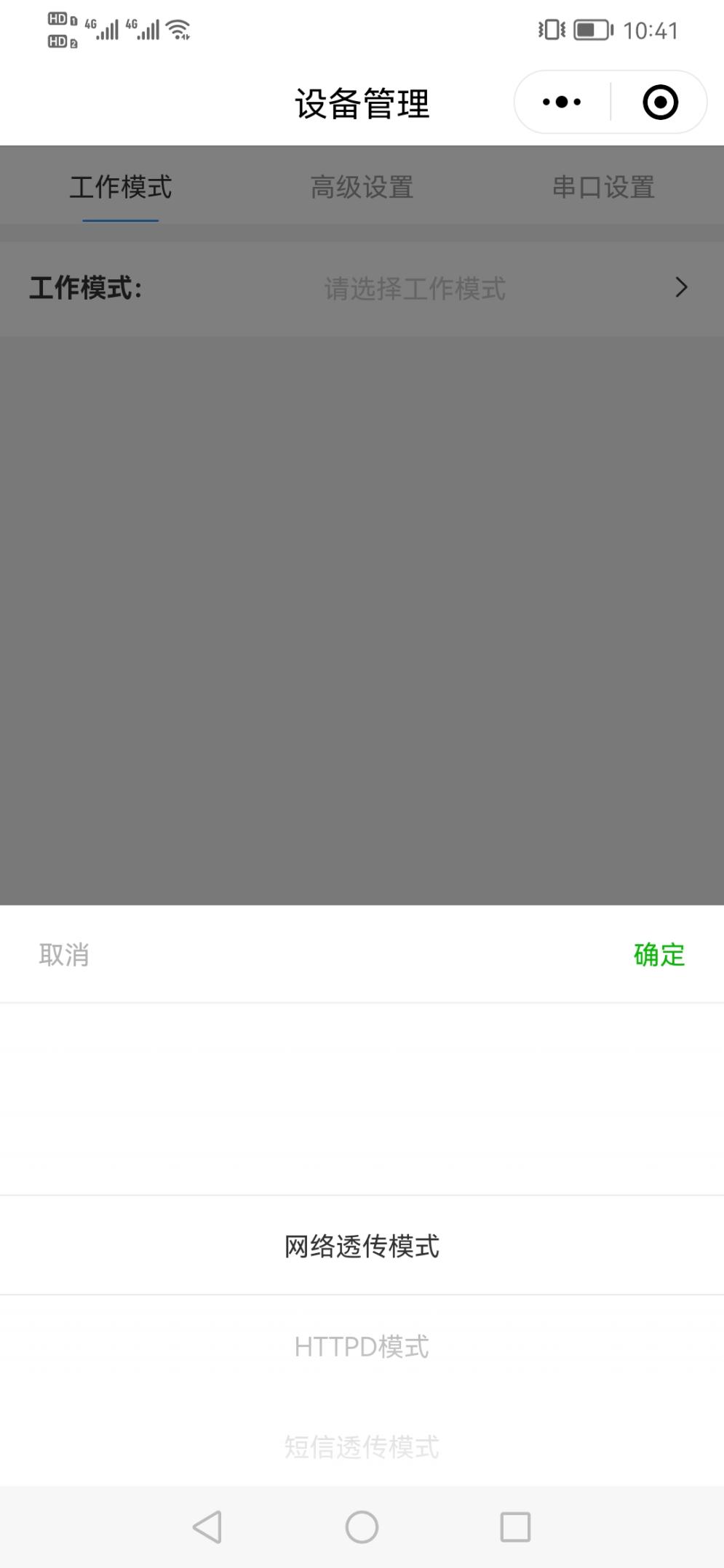

9、点击工作模式，选择网络透传模式，点击确定

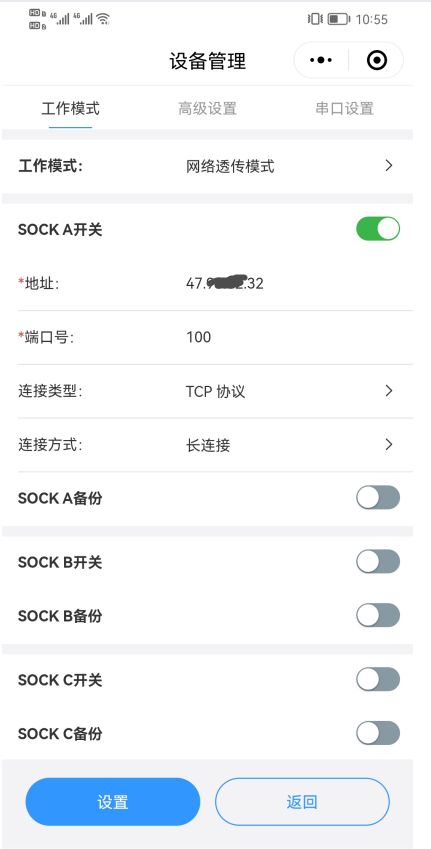

10、SOCKA开关打开，地址输入远程服务器，端口100，连接类型TCP协议，连接方式长连接，其他工作模式参数保持默认。

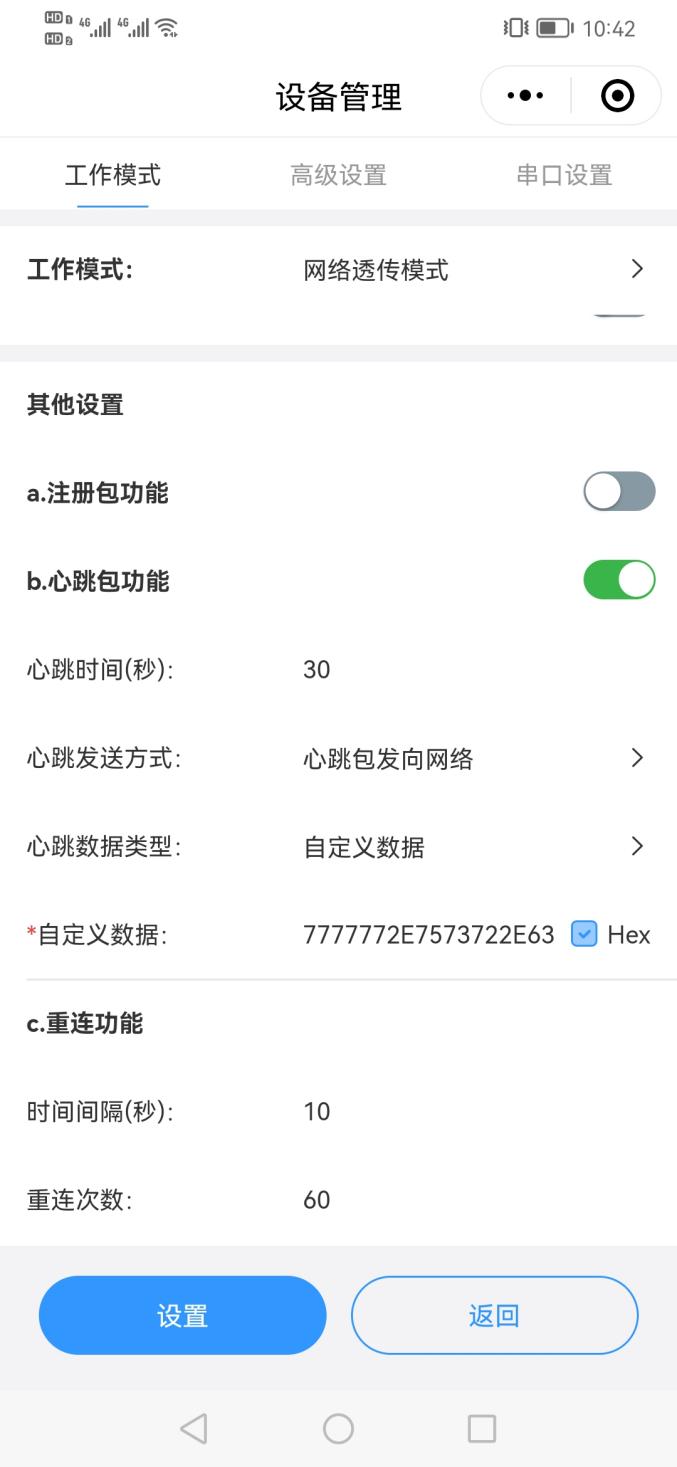

11、在工作模式这个页面，下拉滚动条，查看其他设置，心跳包功能开启，心跳时间（秒）默认是30S，心跳发送方式是心跳包发向网络，心跳数据类型选择自定义数据，自定义数据默认是Hex显示是77 77 77 2E 75 73 72 2E 63 6E，ASCII显示是www.usr.cn

12、点击高级设置，查看默认参数，保持默认

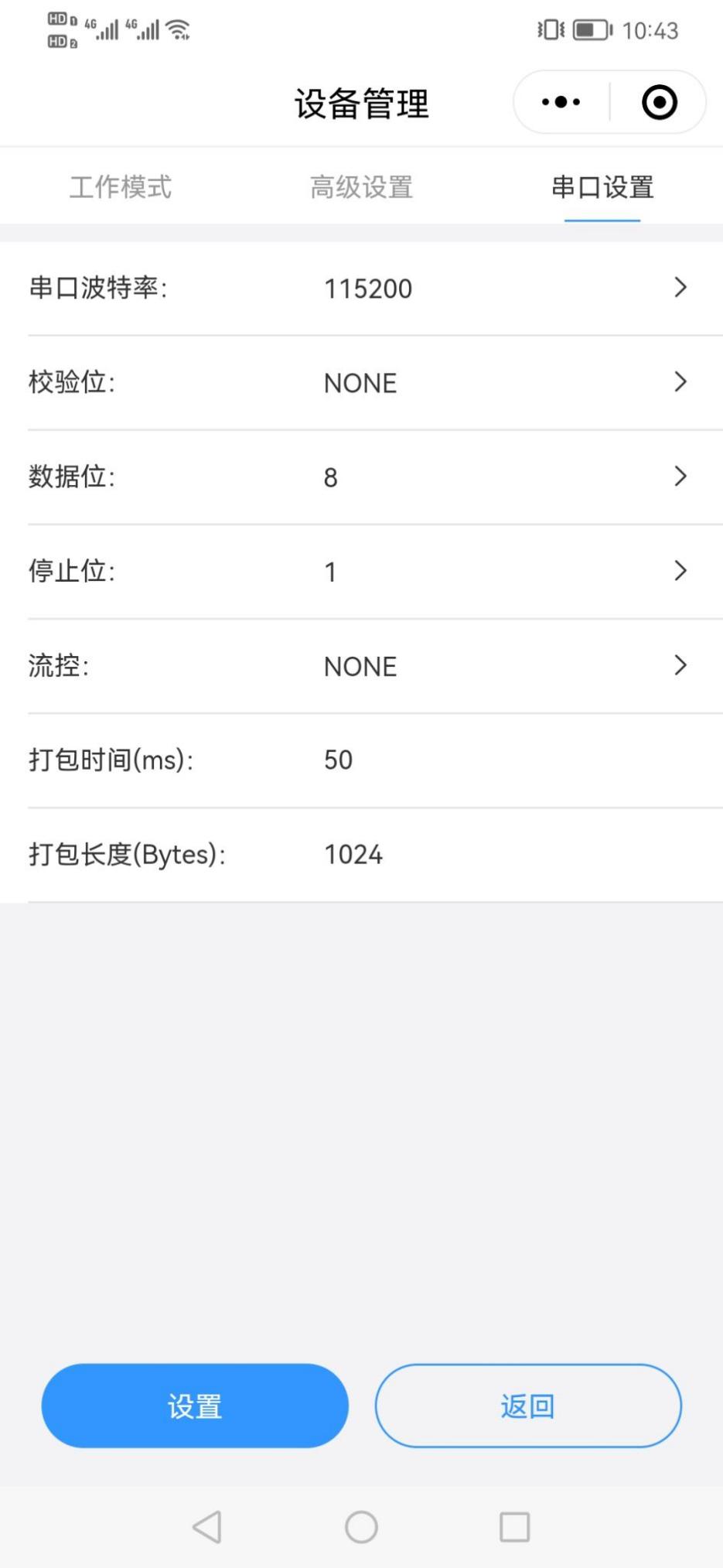

13、点击串口设置，查看串口波特率115200，实际测试需要修改USR-DR152的波特率，改的和所接232串口设备一致，其他参数保持默认。

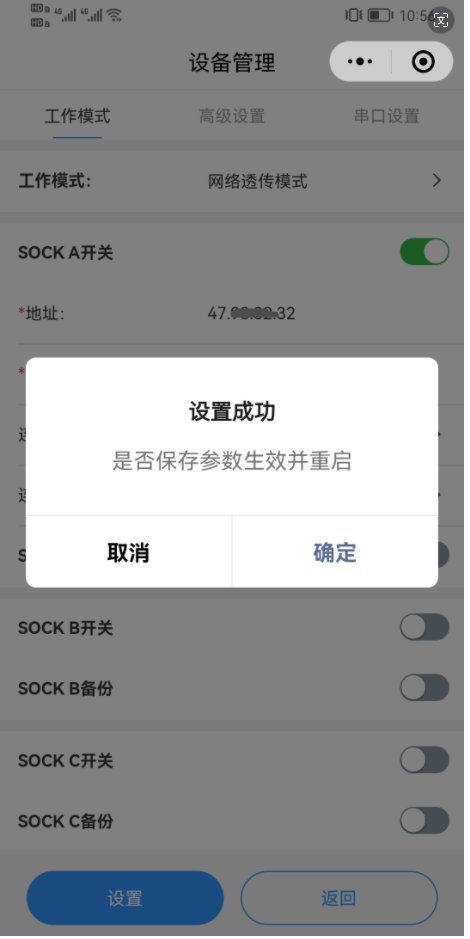

14、参数确认完成之后，点击联博士配置工具的设置，提示设置成功，是否保存参数生效并重启，点击确定。USR-DR152参数设置并自动重启。

四、功能调试

登陆远程桌面连接，打开一个网络助手，协议类型TCP server，服务器IP，本地端口100和DR152一样，点击连接。

建立TCP连接之后，网络按照30s间隔接收到心跳包数据。

测试截图，网络助手带时间戳，可以对比上下2条数据之间的时间间隔，是心跳包时间30s。

编写人：金志方 编写日期：2024-04-02

审核人：金志方 审核日期：2024-04-02

订正版本：V1.0 订正内容：初稿
