USR-DR154扫码配置HTTPD模式POST通讯示例
2024-05-09



USR-DR154扫码配置HTTPD模式POST通讯示例


备注:USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)连接有人HTTPD测试服务器,需要USR-DR154联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html

USR-DR154 设置软件(新):https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

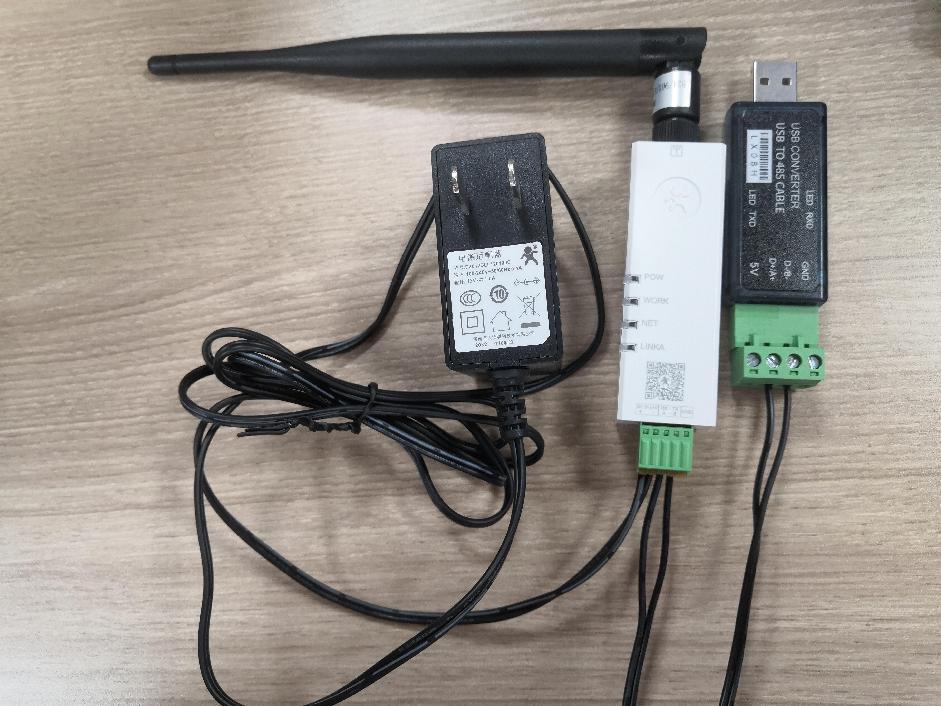

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

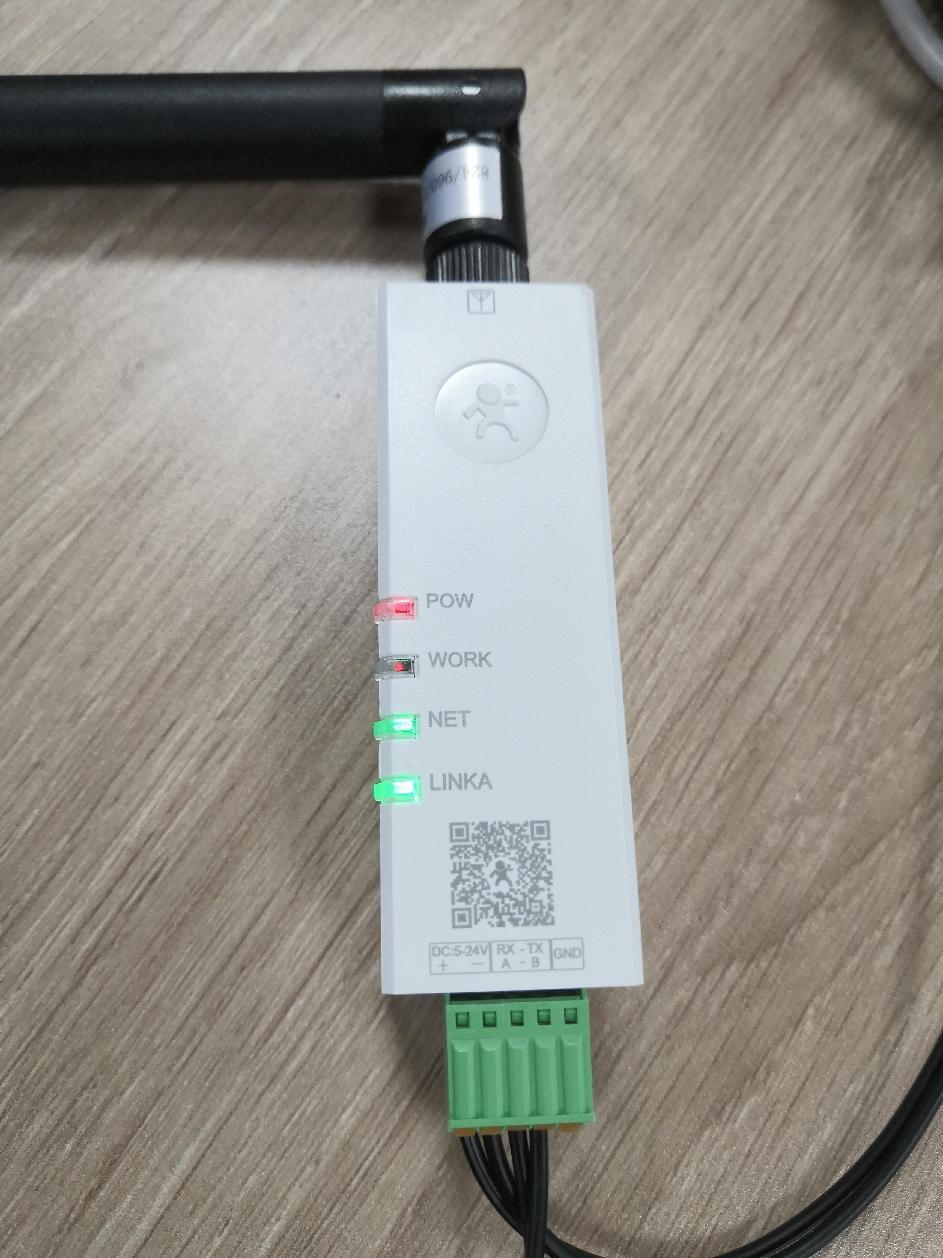

2、硬件连接

有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。

USR-DR154的 +(正极)接电源适配器正极。

USR-DR154的 -(负极)接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口,用于模拟485串口设备,测试USR-DR154的串口。

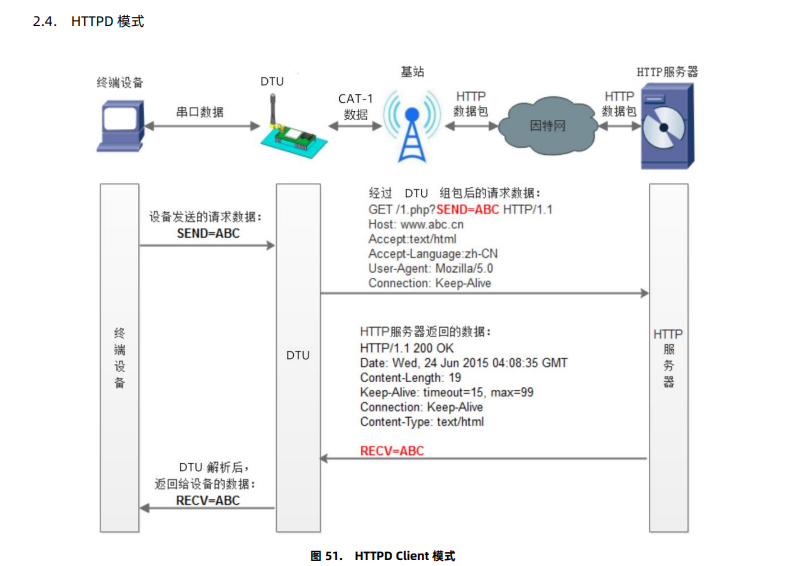

3、HTTPD Client模式

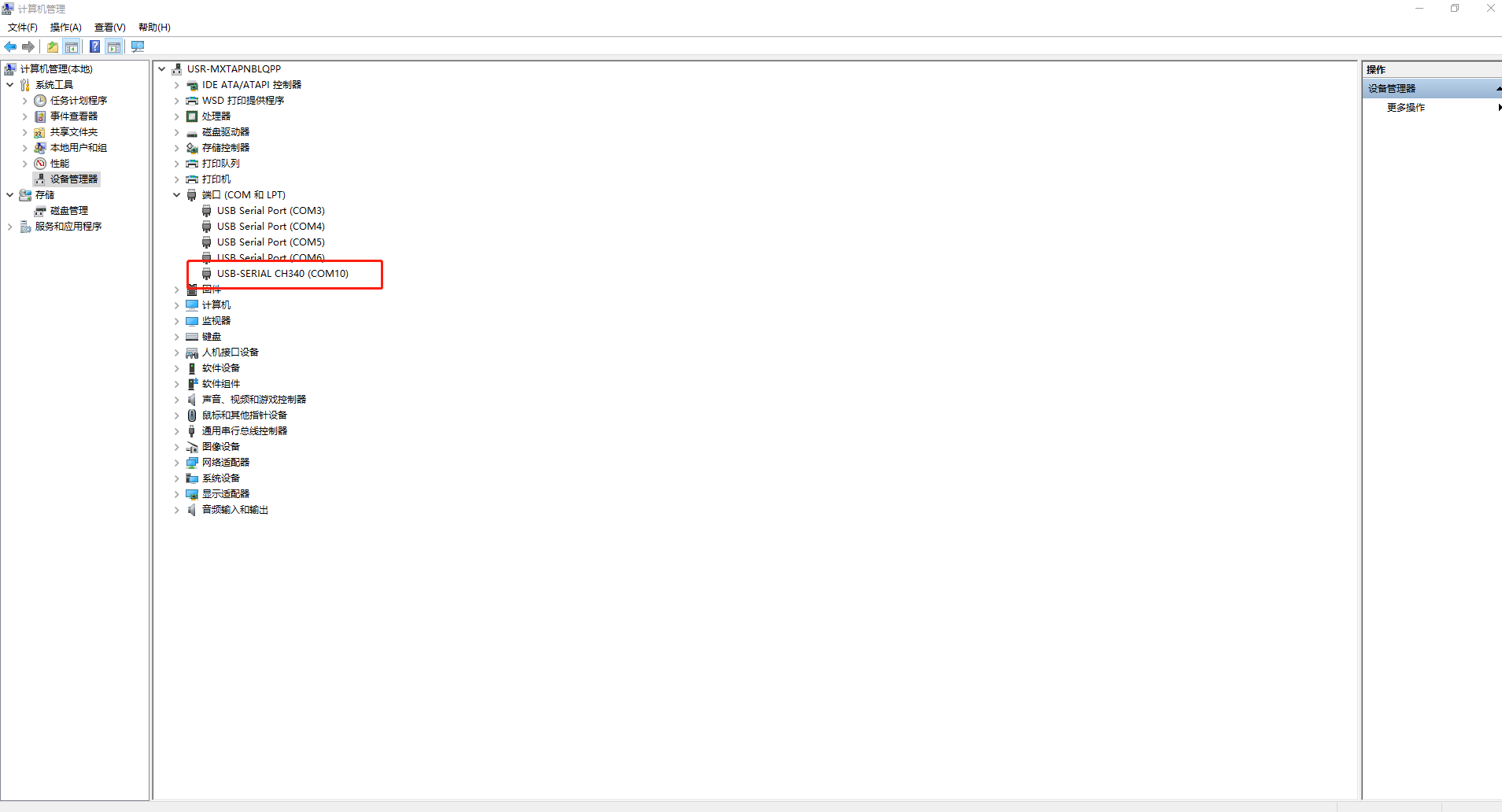

4、查看端口号

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR154的USB-RS485串口线COM口号,COM10。

三、USR-DR154扫码配置

1、微信小程序配置功能介绍:

注:DR15X 标准版支持微信小程序配置功能。

用户可以直接通过手机微信扫描产品正面的二维码,通过微信小程序快速配置参数和调试设备,让 DTU 的配置从此告别繁琐。

2、使用微信扫一扫功能扫描产品正面的二维码,即进入微信小程序“联博士配置 工具”

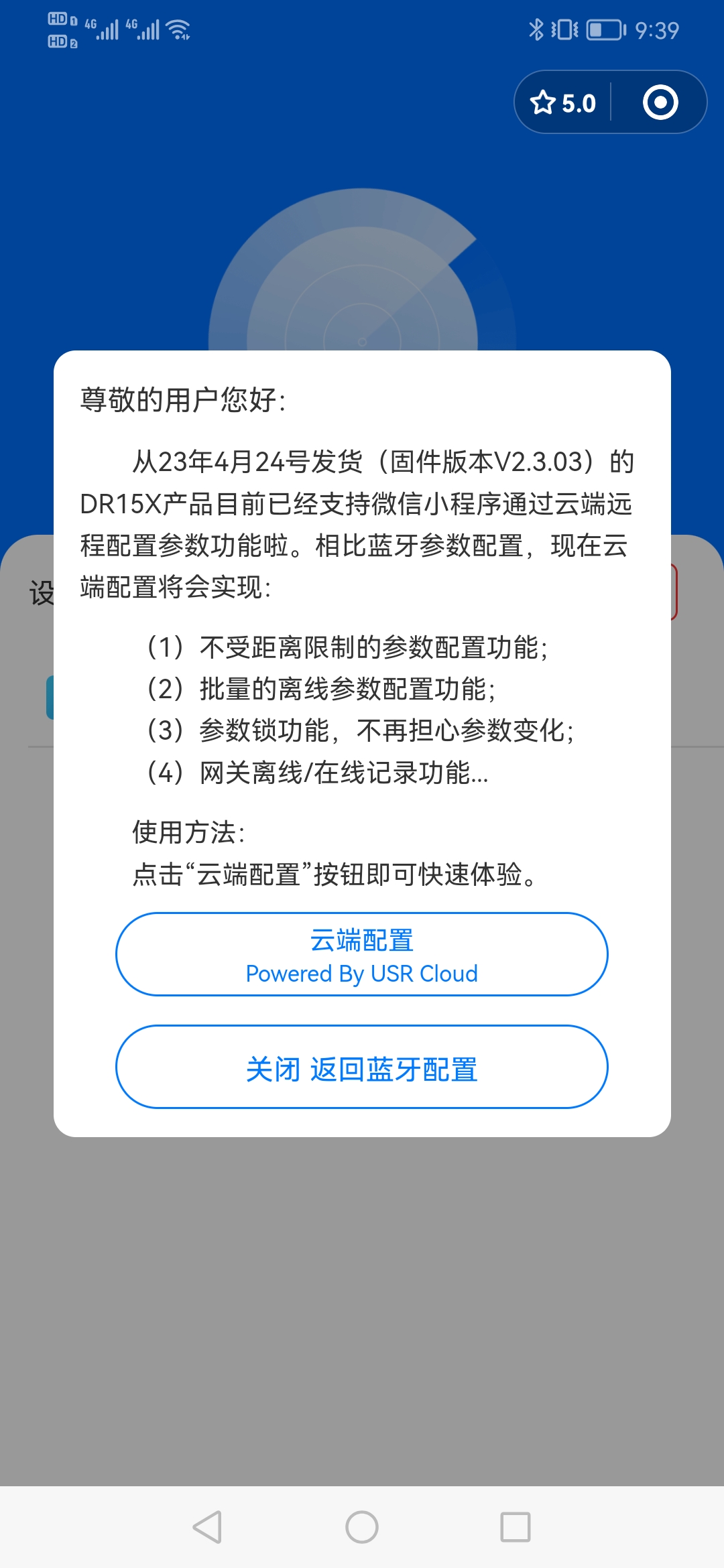

3、点击关闭 返回蓝牙配置

4、打开手机蓝牙功能,同时给微信的蓝牙权限打开

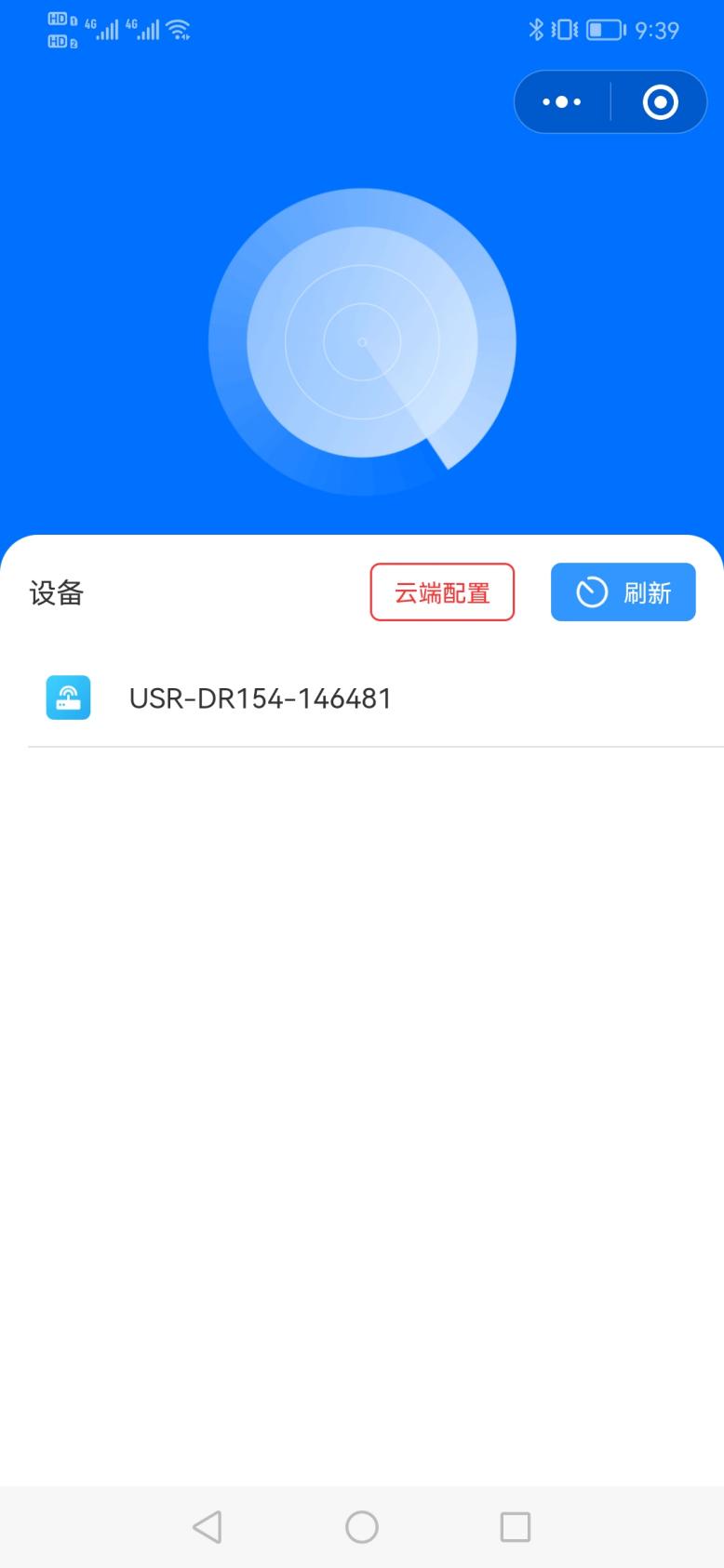

5、搜到设备名称

微信小程序“联博士配置工具”自动扫描手机旁边的 DTU 设备,其中每一台设备都有不同的蓝牙名称,该蓝牙名称为“USR-DR15X- 设备 IMEI 号后六位”,便于用户可以正常识别该配置哪一台 DTU 设备。

6、点击设备名称,会提示连接蓝牙中

点击微信小程序“联博士配置工具”中扫描到的 DTU 设备名称。

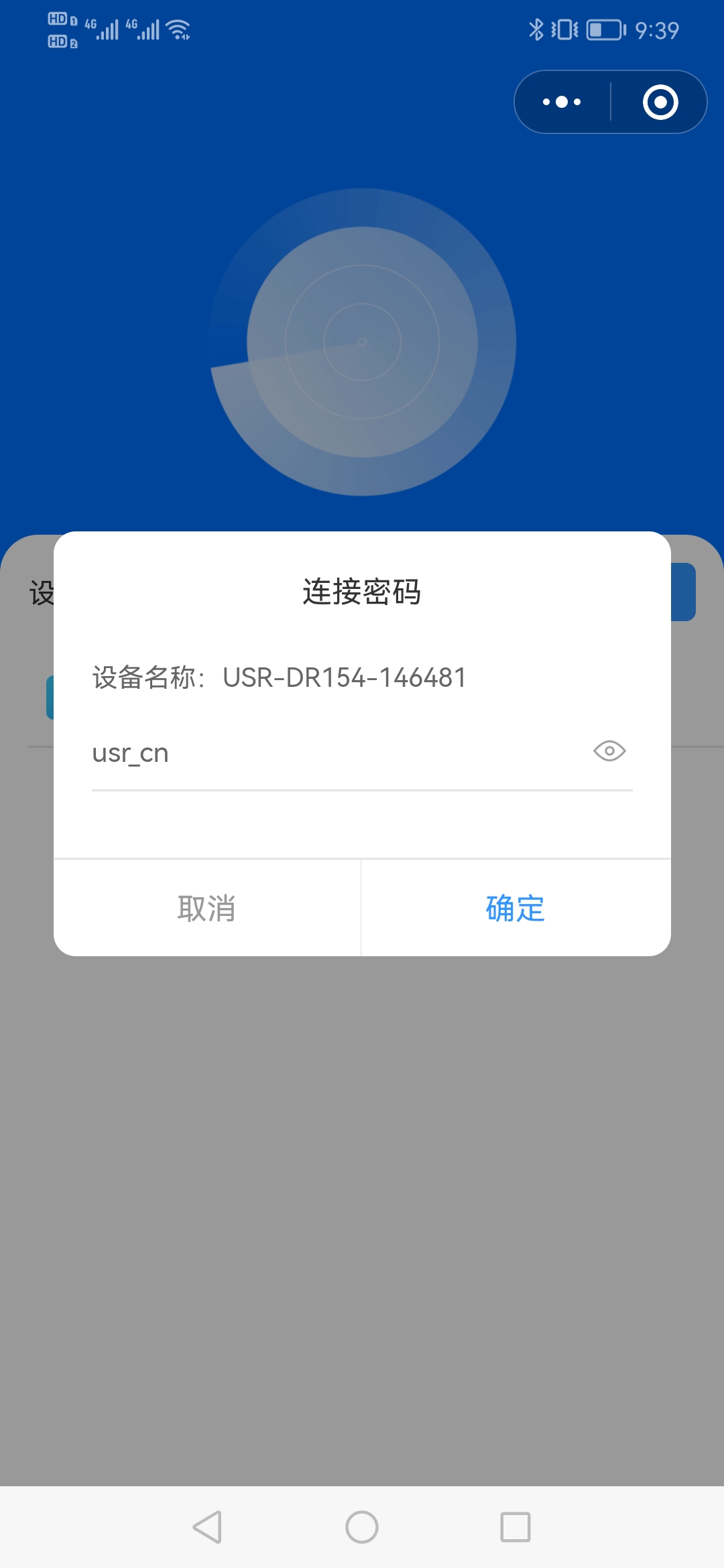

7、输入连接密码

若第一次连接,则会弹出弹框,需输入连接密码进行验证,连接 密码初始值为“usr_cn”,密码可以在进入微信小程序后重新进行设定(长度为 1~10 位)。第一次连接成功后,设备可自动记录连接验 证状态。再次连接时,“联博士配置工具”会自动进入主界面。

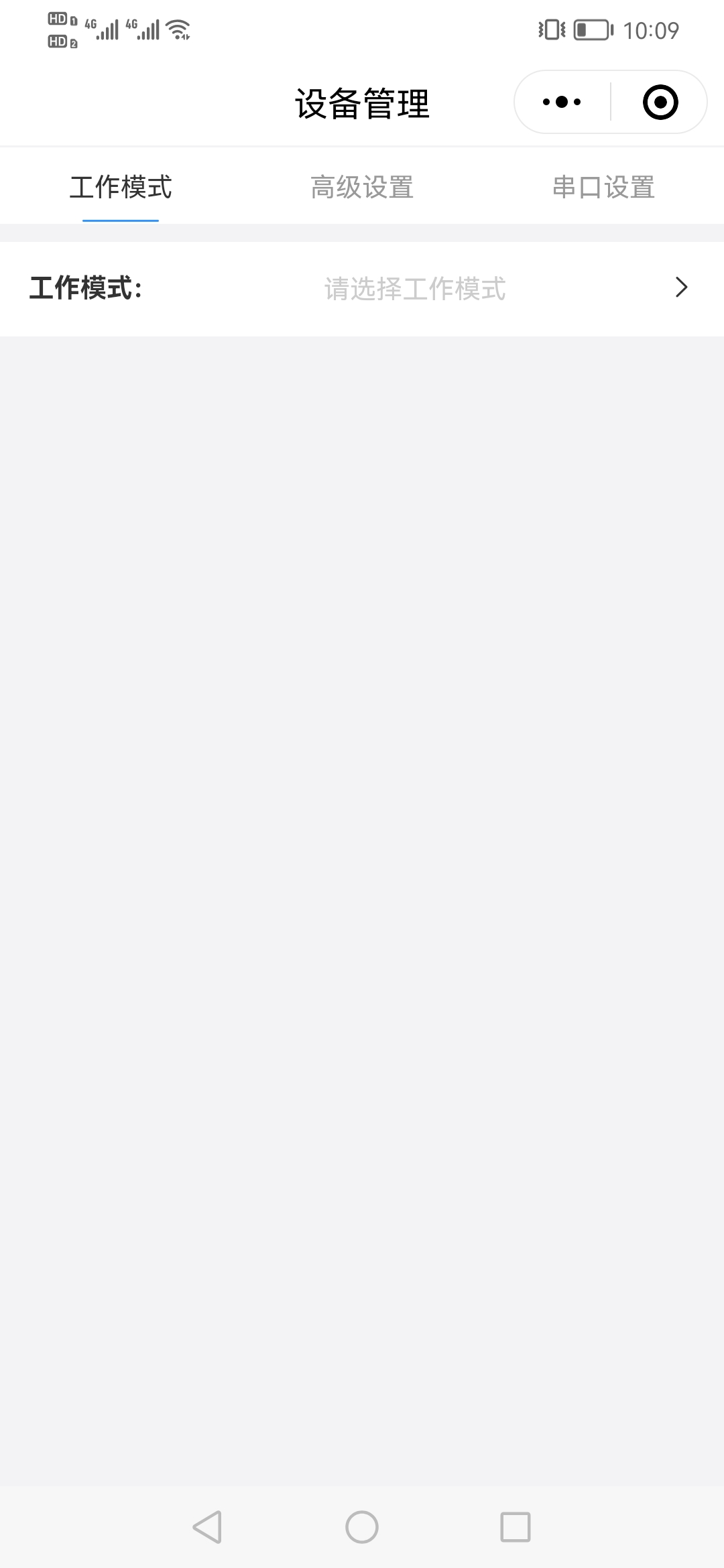

8、点击参数设置

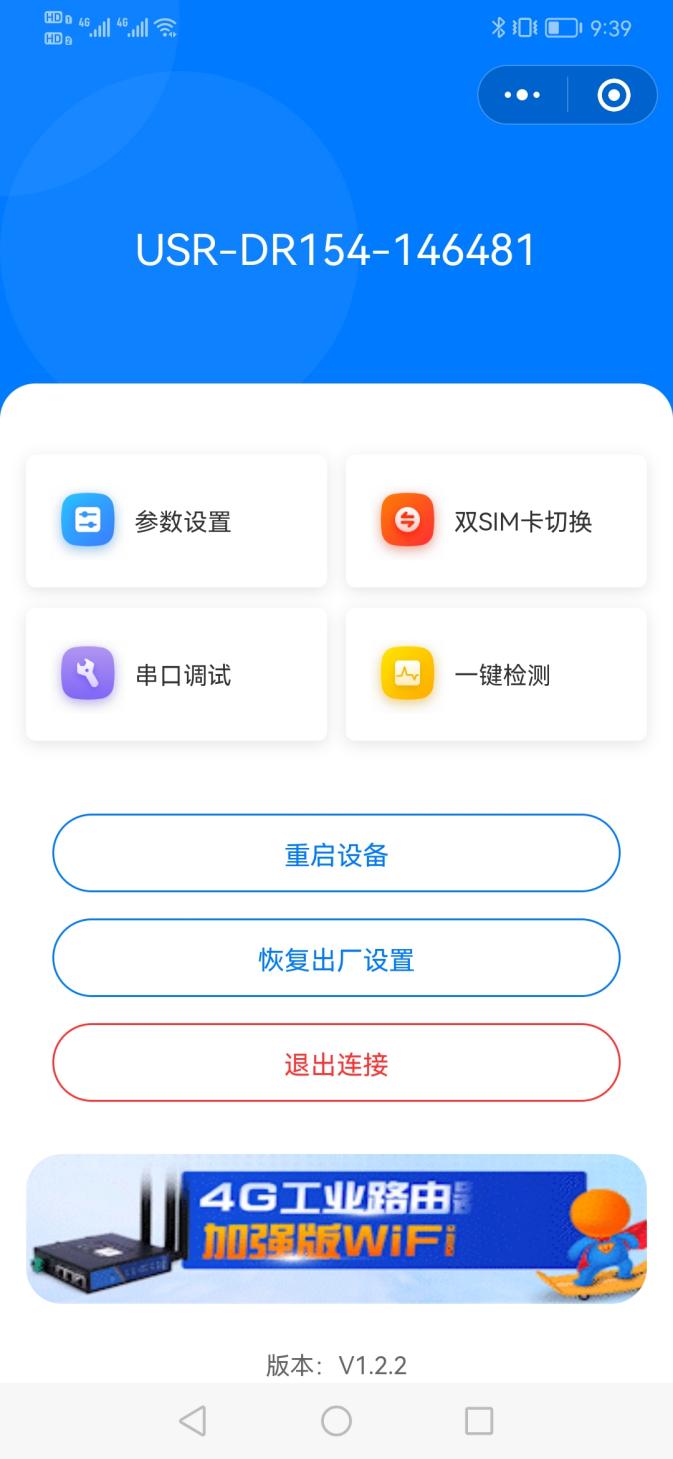

微信小程序“联博士配置工具”的主界面如下图所示:

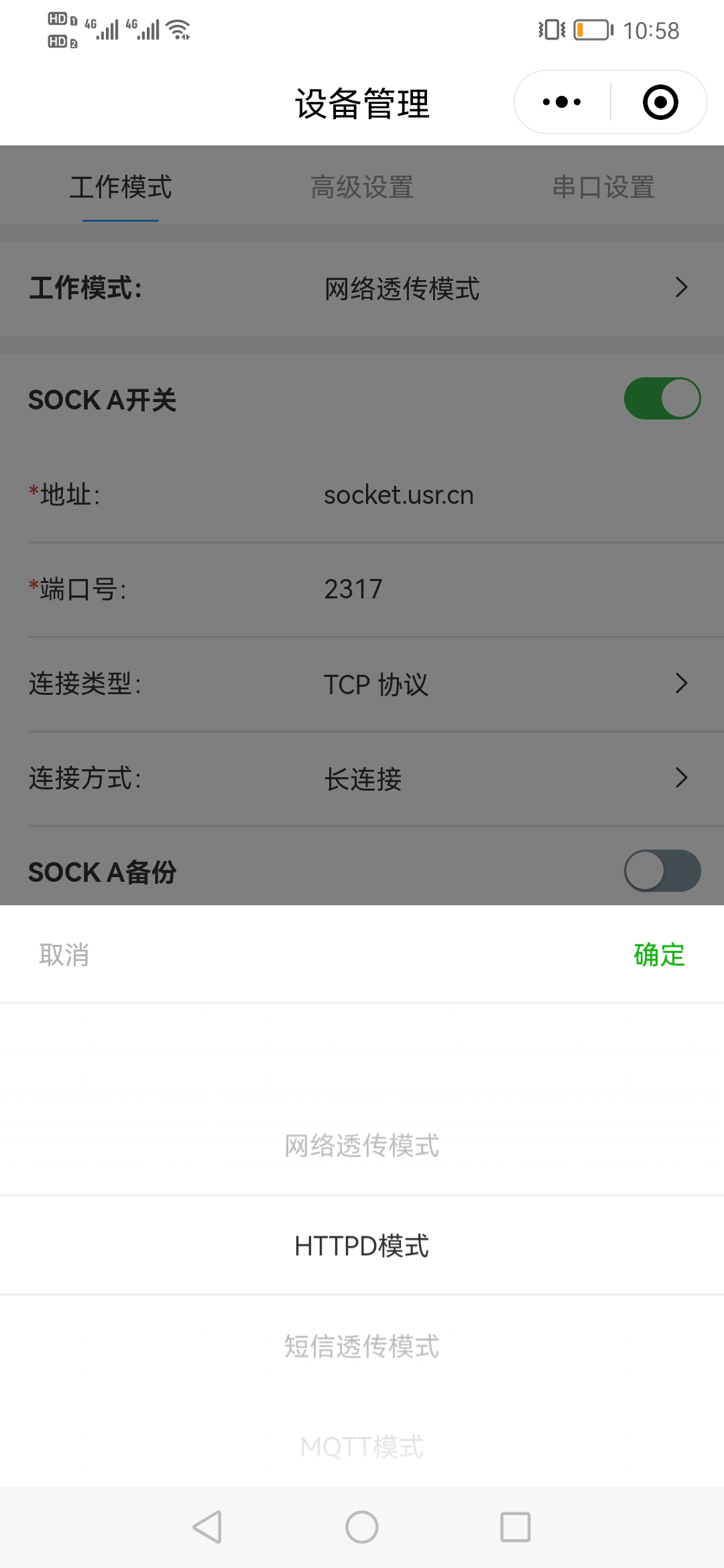

9、点击工作模式,选择HTTPD模式,点击确定

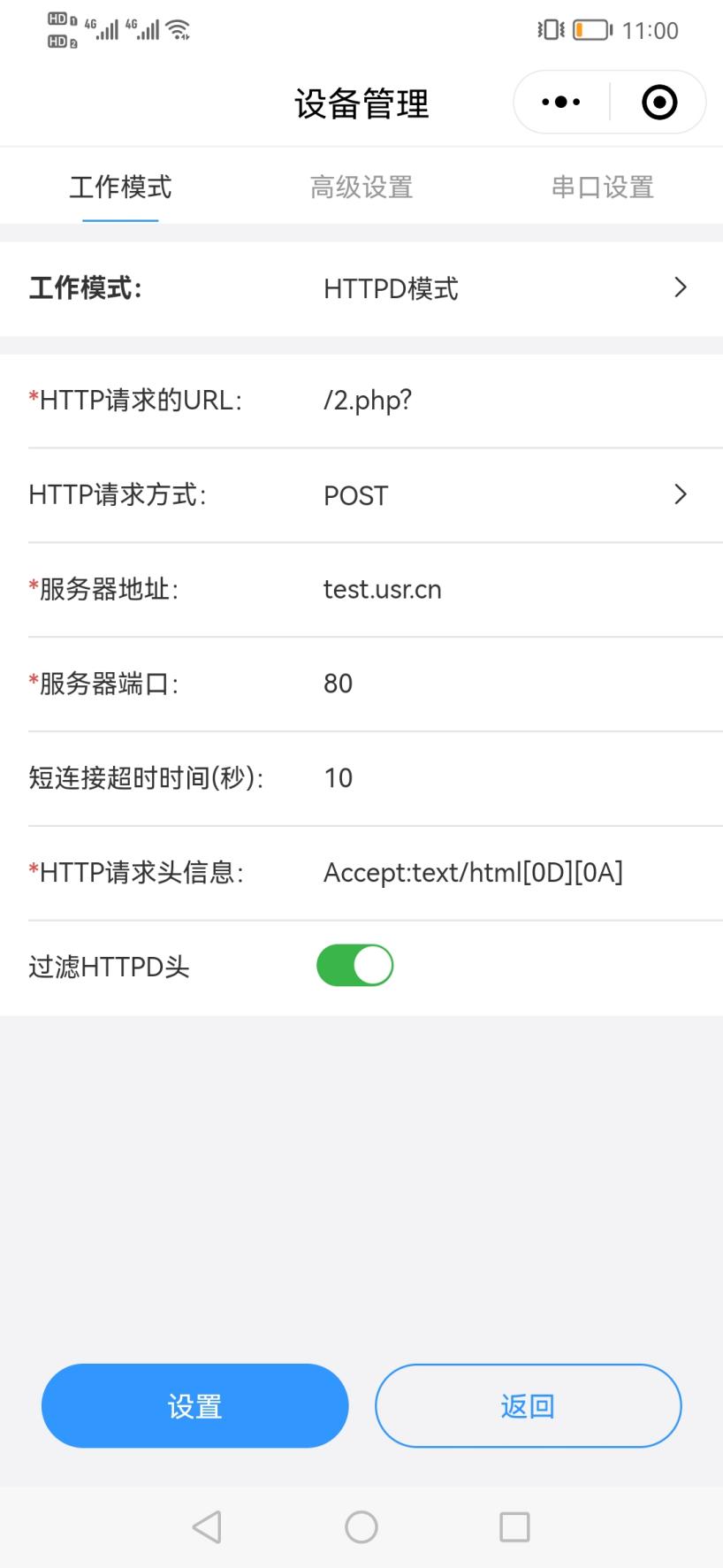

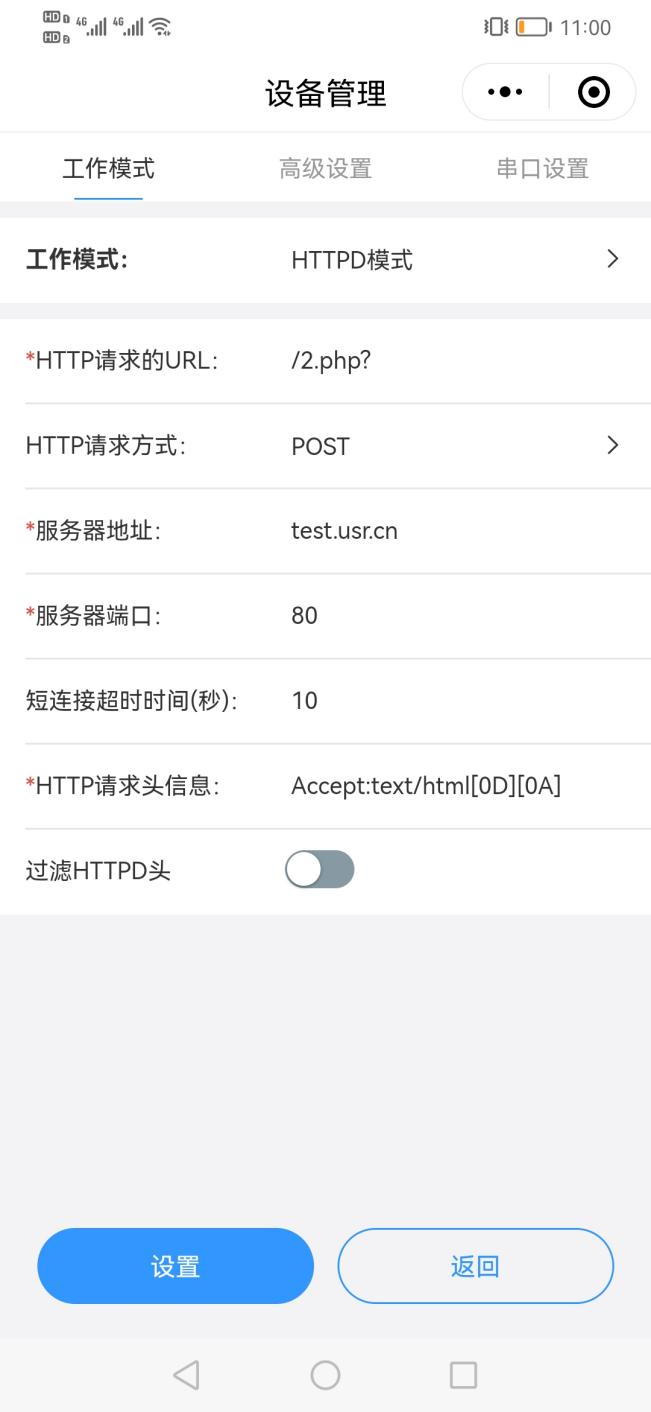

10、设置HTTPD模式相关参数

HTTP请求的URL:/2.php?

HTTP请求方式:POST

服务器地址:test.usr.cn

服务器端口:80

短连接超时时间(秒):10

HTTP请求头信息:Accept:text/html[0D][0A]

过滤HTTP头:开启

11、点击高级设置,查看默认参数,保持默认

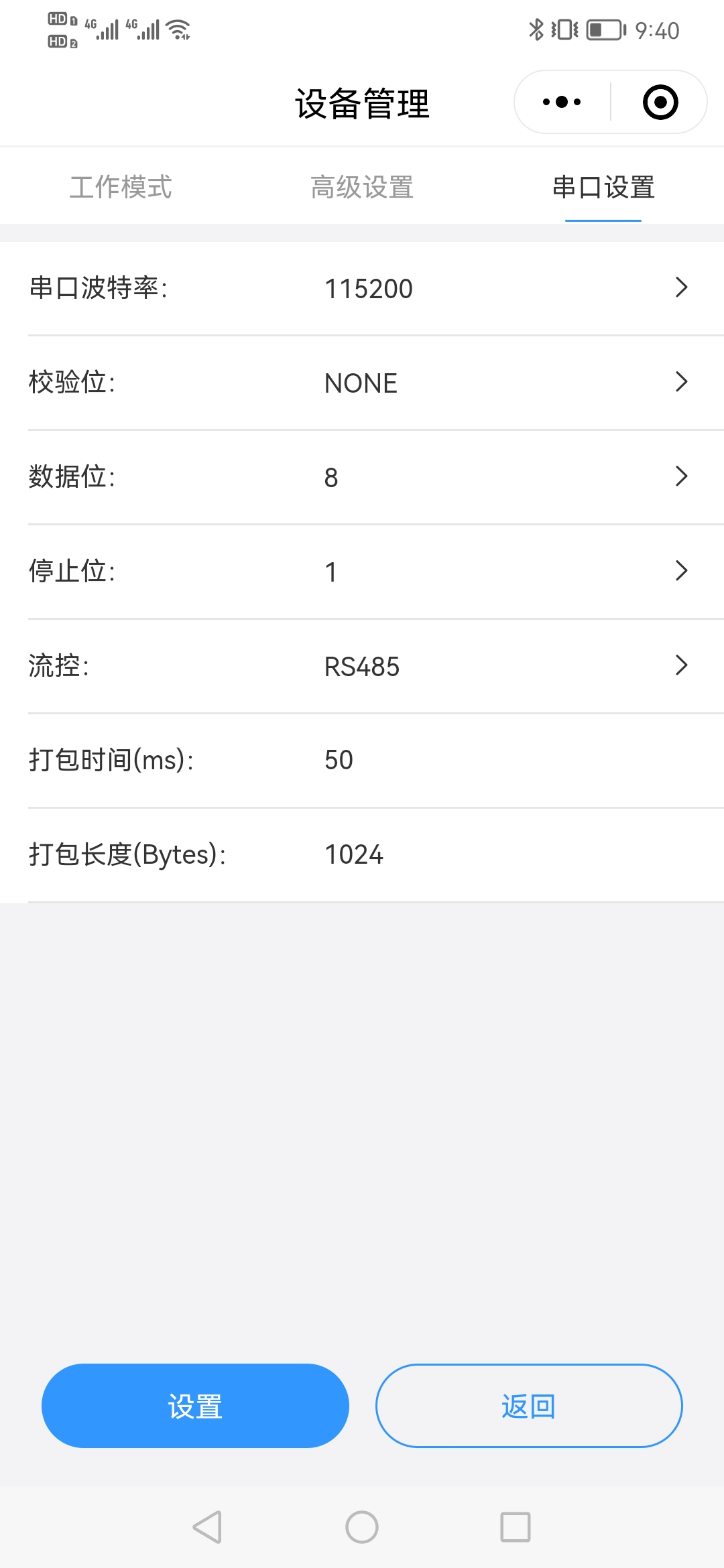

12、点击串口设置,查看串口波特率115200,实际测试需要修改USR-DR154的波特率,改的和所接485串口设备一致,其他参数保持默认。

13、参数确认完成之后,点击联博士配置工具的设置,提示设置成功,是否保存参数生效并重启,点击确定。USR-DR154参数设置并自动重启。

四、功能调试

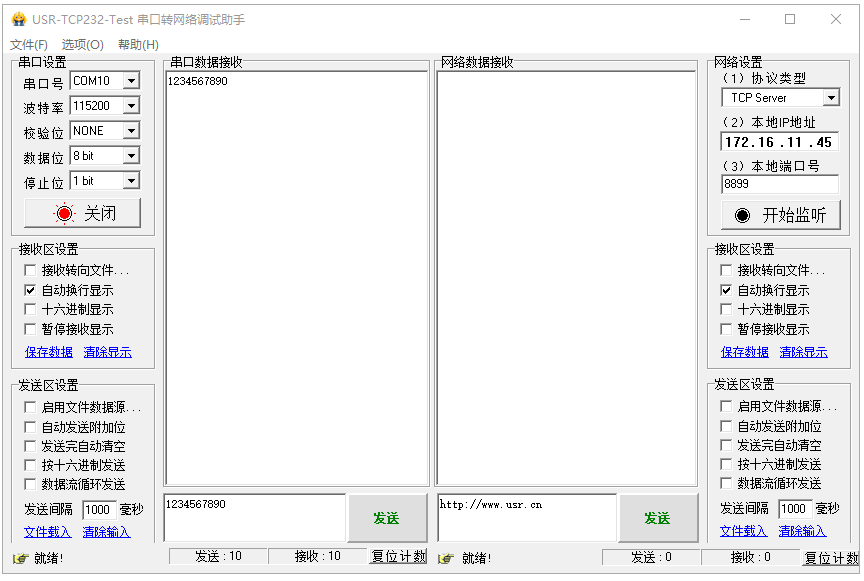

1、USR-DR154的485串口接USB-RS485串口线模拟485串口设备,打开串口助手COM10,串口参数和USR-DR154串口参数设置一致。

2、USR-DR154串口发送数据1234567890到HTTPD测试服务器,HTTPD测试服务器返回数据1234567890到串口,串口接收的数据过滤报头,只展示数据1234567890。证明USR-DR154的HTTPD POST功能正常。

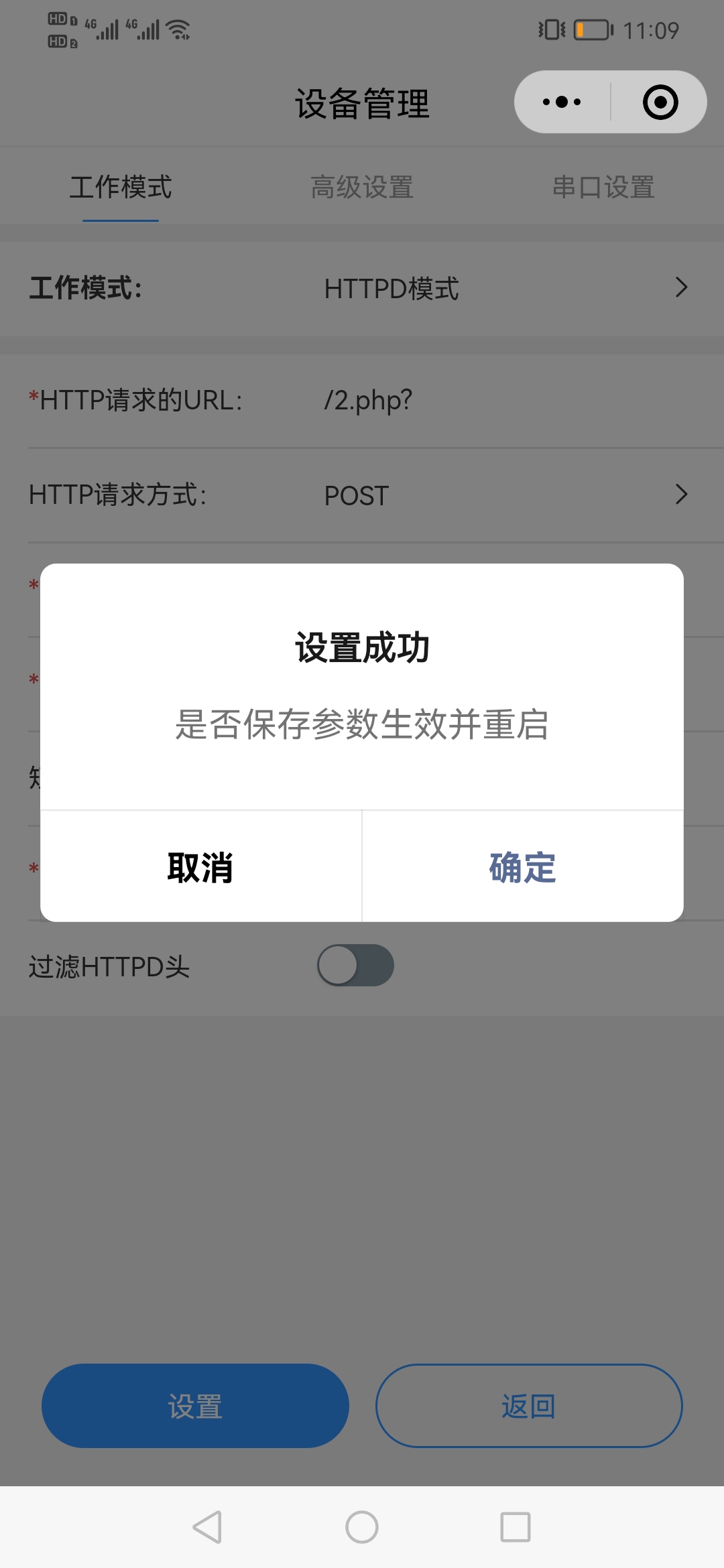

3、USR-DR154再次扫码配置,关闭过滤HTTP头,设置参数并自动重启。

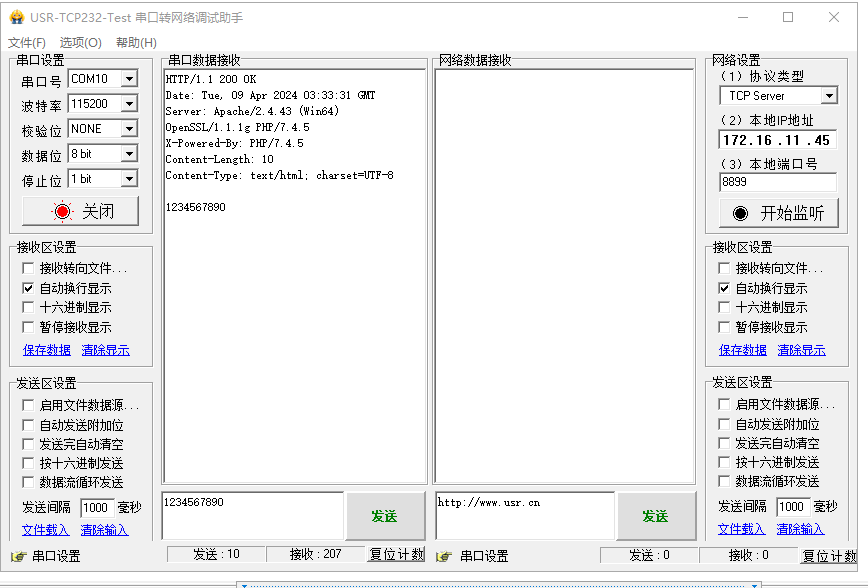

4、USR-DR154串口发送数据1234567890到HTTPD测试服务器,HTTPD测试服务器返回数据带报头到串口。




编写人:金志方 编写日期:2024-04-09

审核人:金志方 审核日期:2024-04-09

订正版本:V1.0 订正内容:初稿
