一、资料下载
USR-M100 说明书官网下载链接:https://www.usr.cn/Download/1202.html
USR-M100 规格书官网下载链接:https://www.usr.cn/Download/1203.html
USR-M100 设置软件官网下载链接:https://www.usr.cn/Download/1213.html
USR-M100 其他资料官网下载链接:https://www.usr.cn/Product/354.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
12V电源适配器 1个
超五类网线 1根
可上外网路由器 1台
笔记本电脑 1台
2、硬件连接
USR-M100产品接12V电源适配器上电,接上USR-M100天线。本例中USR-M100使用以太网链接服务器,USR-M100的内置eSIM卡只用在初始配置阶段。

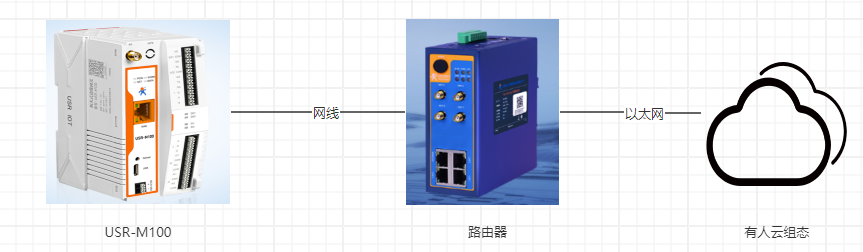

附图:
三、产品参数设置
1、USR-M100对接有人云参数设置

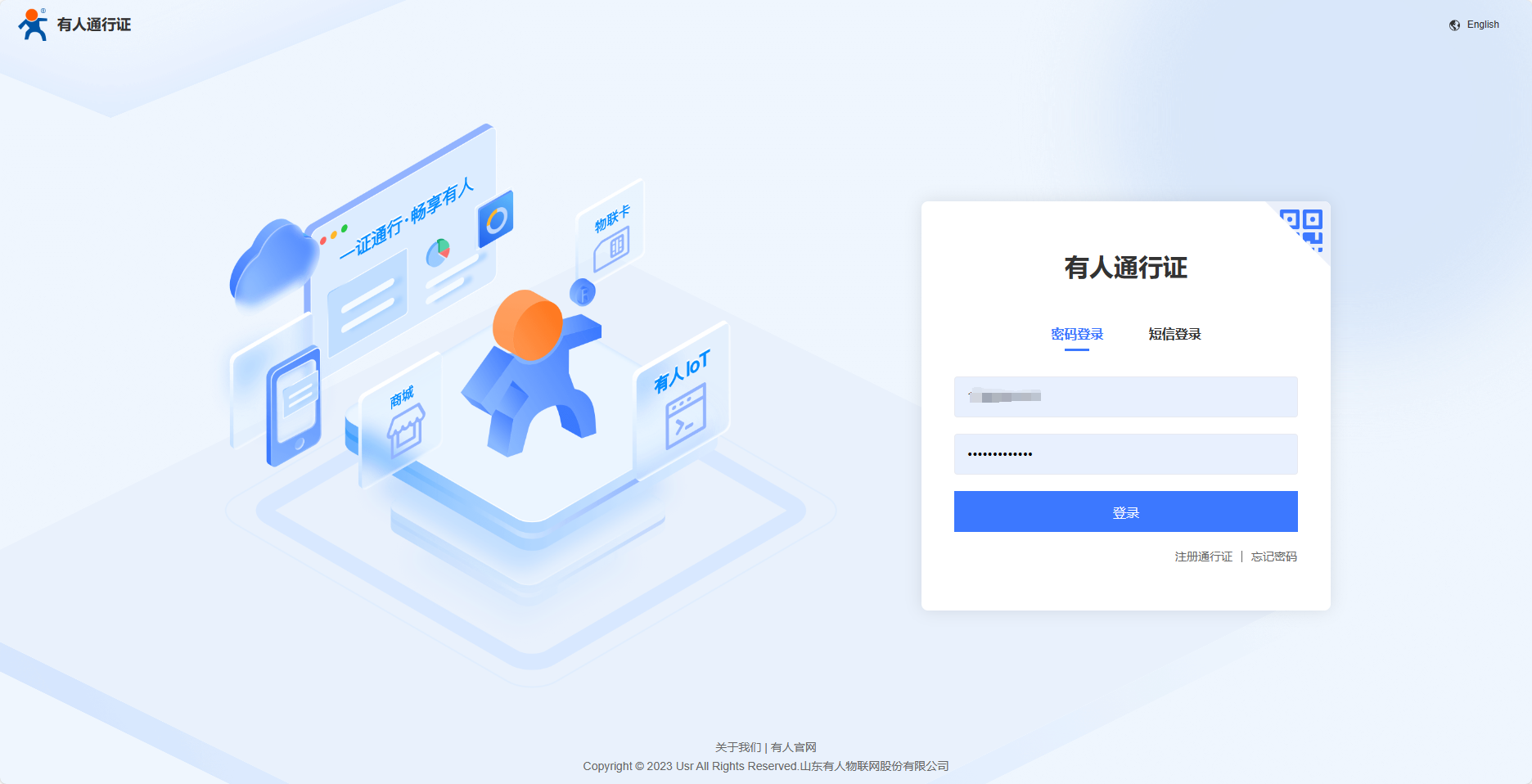

登录有人云平台:https://account.usr.cn/#/login?type=dm&logout=1

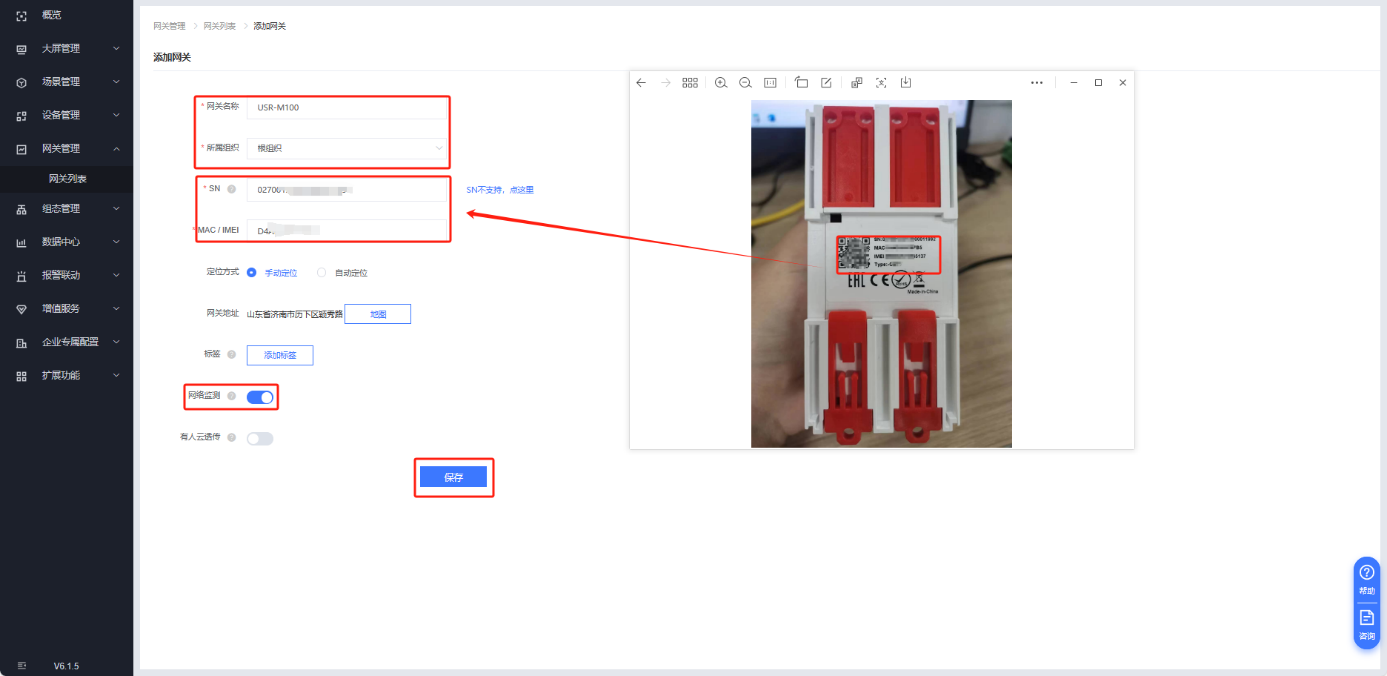

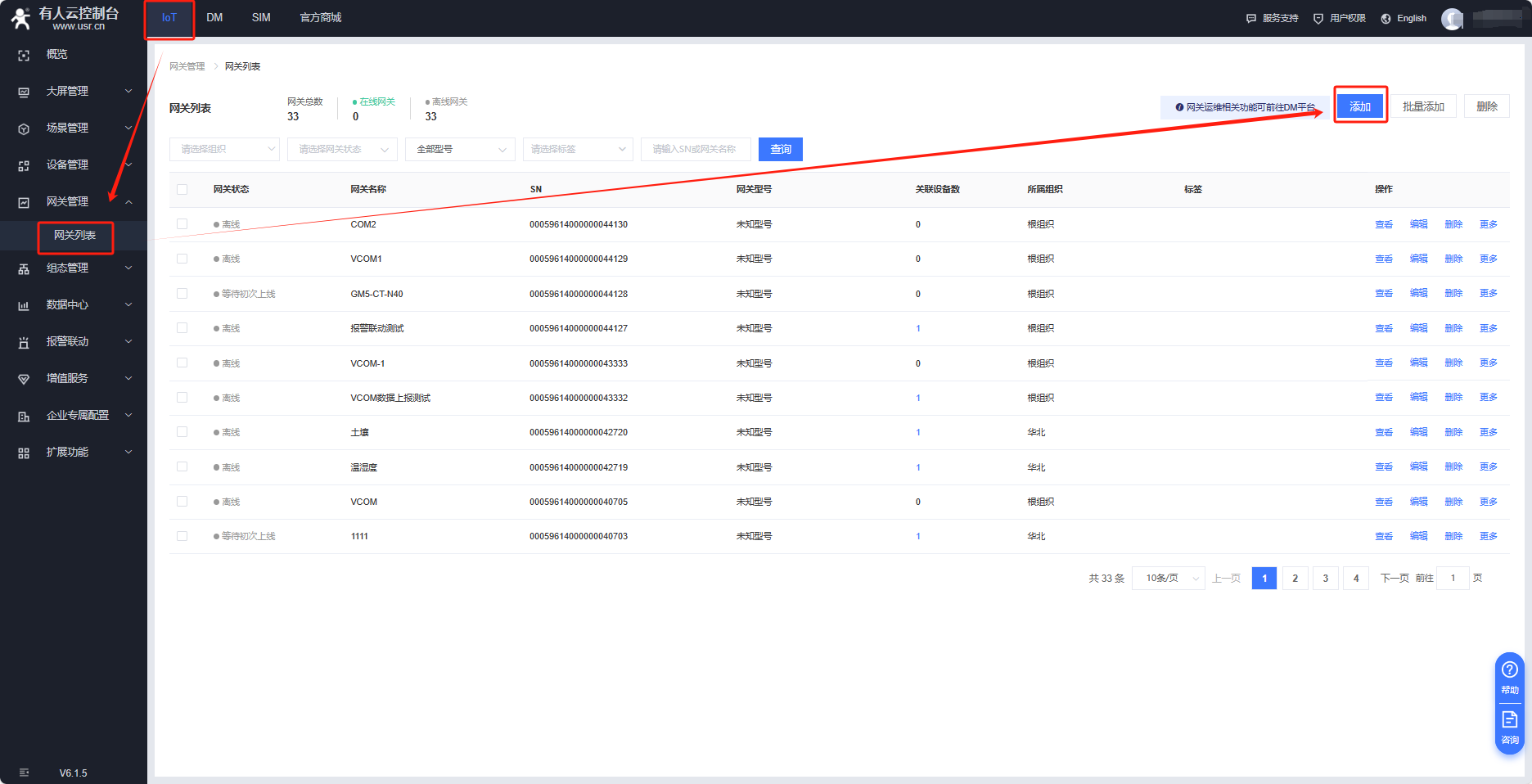

有人云IOT平台---网关管理---网关列表---添加
输入网关名称:USR-M100
所属组织:根组织
填入设备背面的SN和IMEI
开启网络检测,点击保存
等待一会即可看到USR-M100在有人云在线

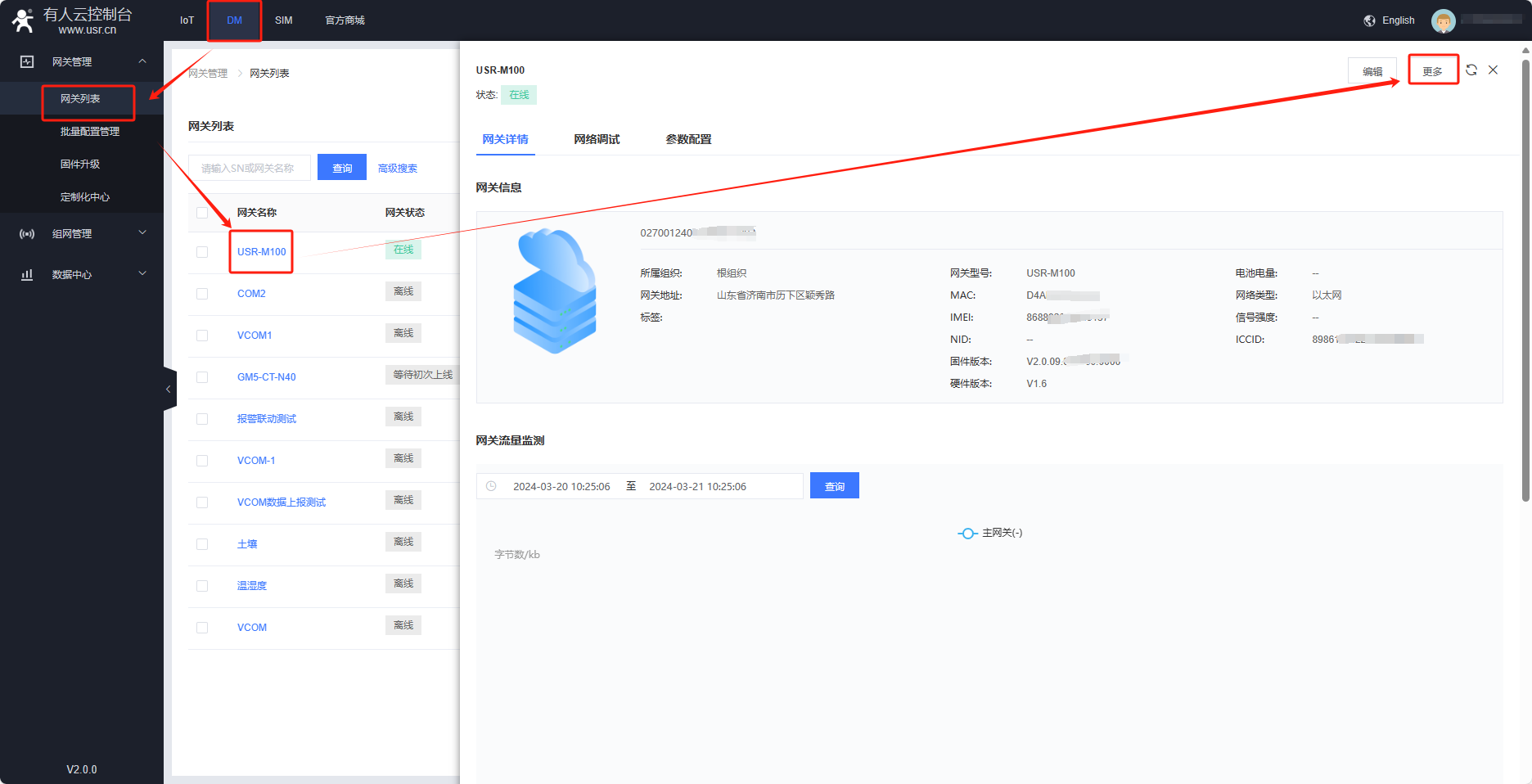

有人云DM平台---网关管理---网关列表---网关名称USR-M100
更多---配置网页,输入USR-M100的账号密码admin admin

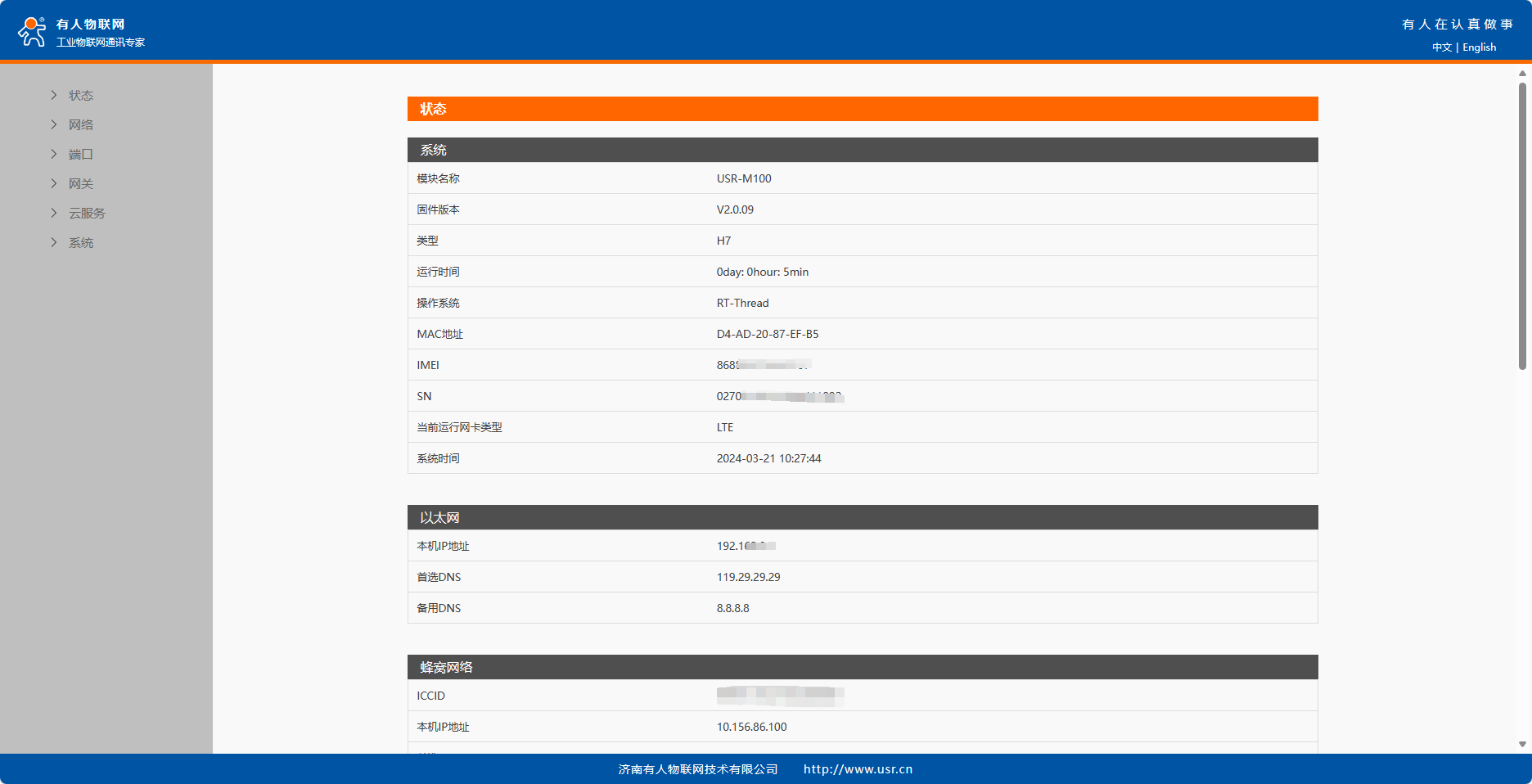

进入到USR-M100的内置网页

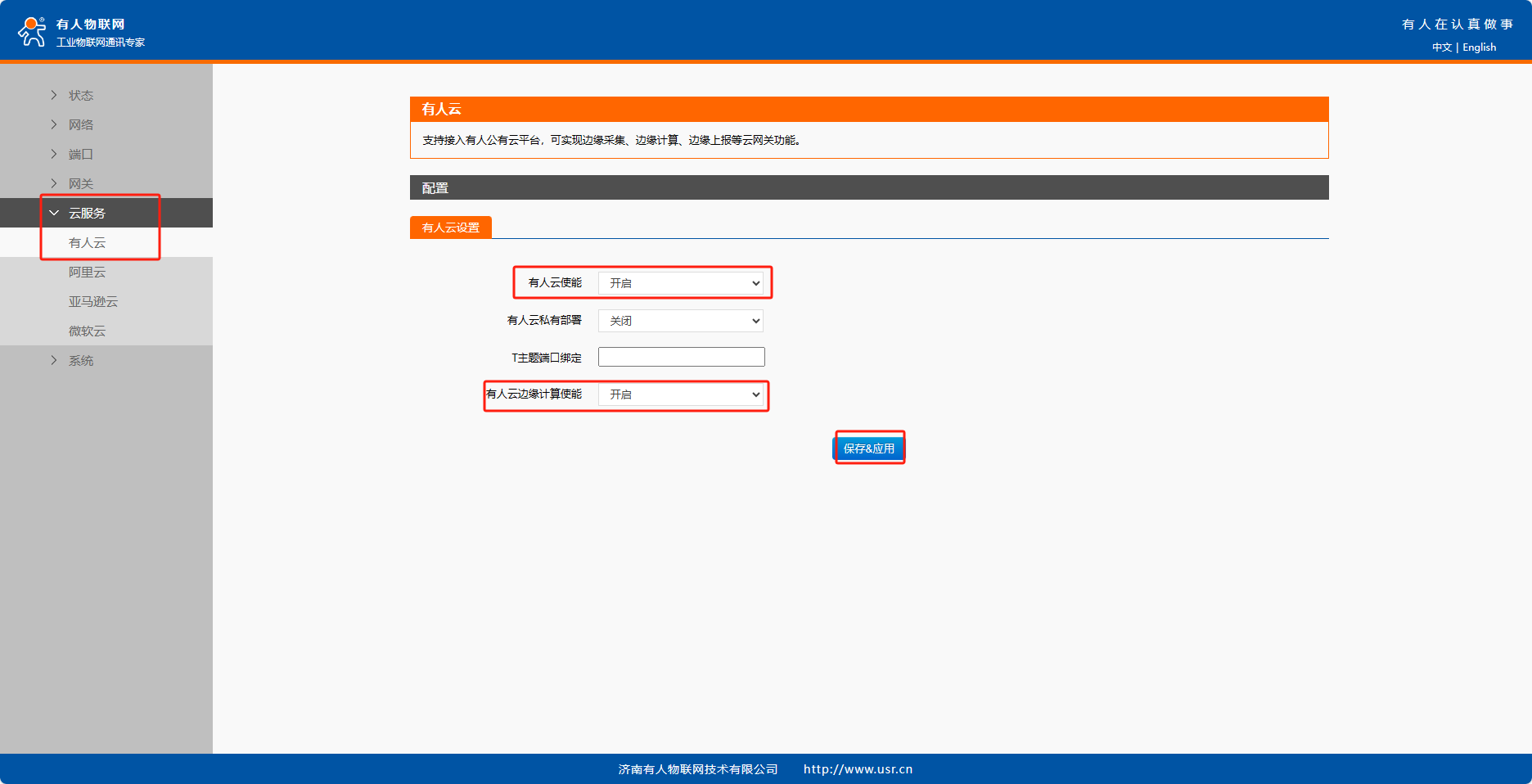

云服务---有人云,开启有人云边缘计算使能,保存应用---继续配置

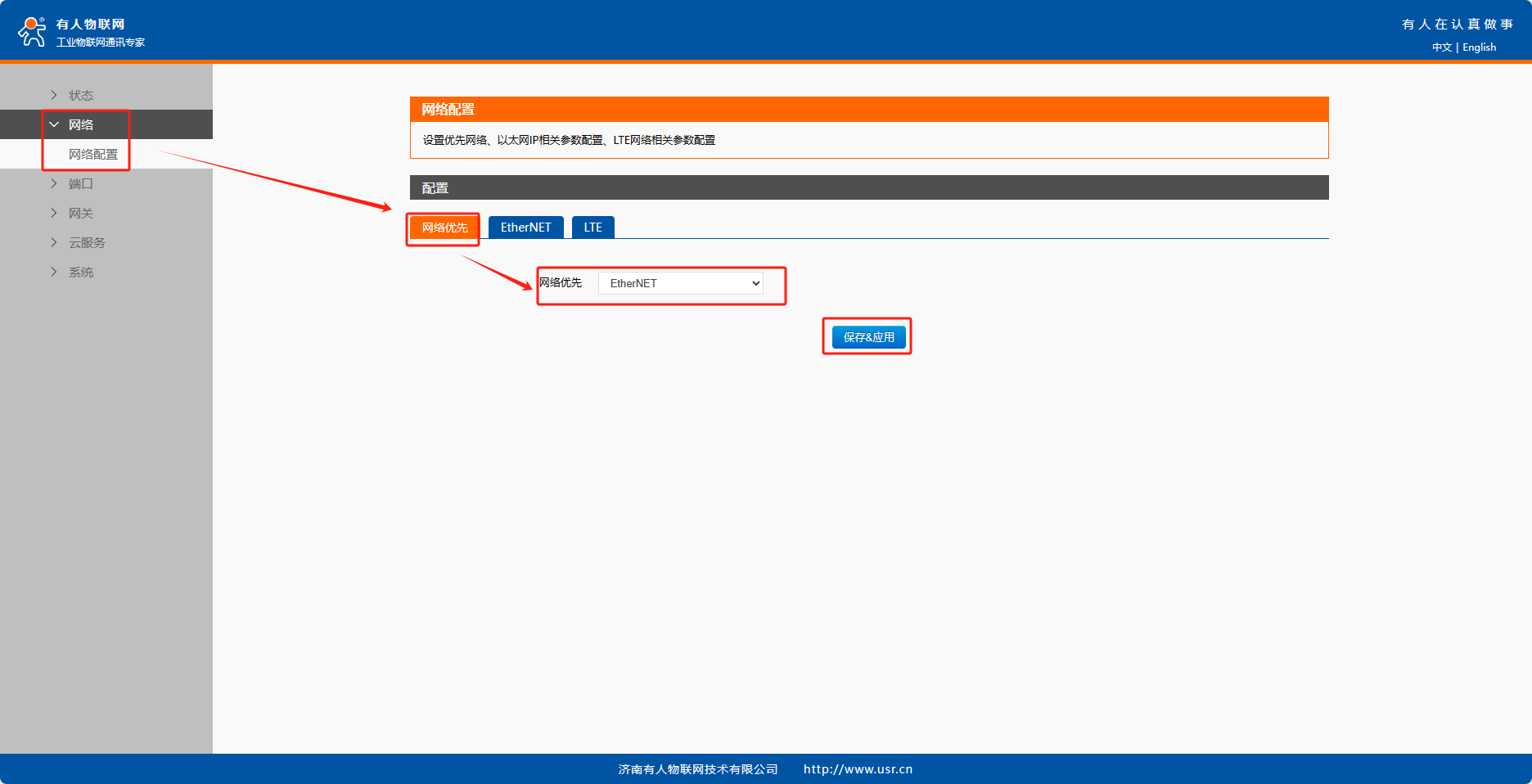

网络---网络配置
网络优先选择EtherNET或者是EtherNET Only,本例选择EtherNET,保存应用,继续配置

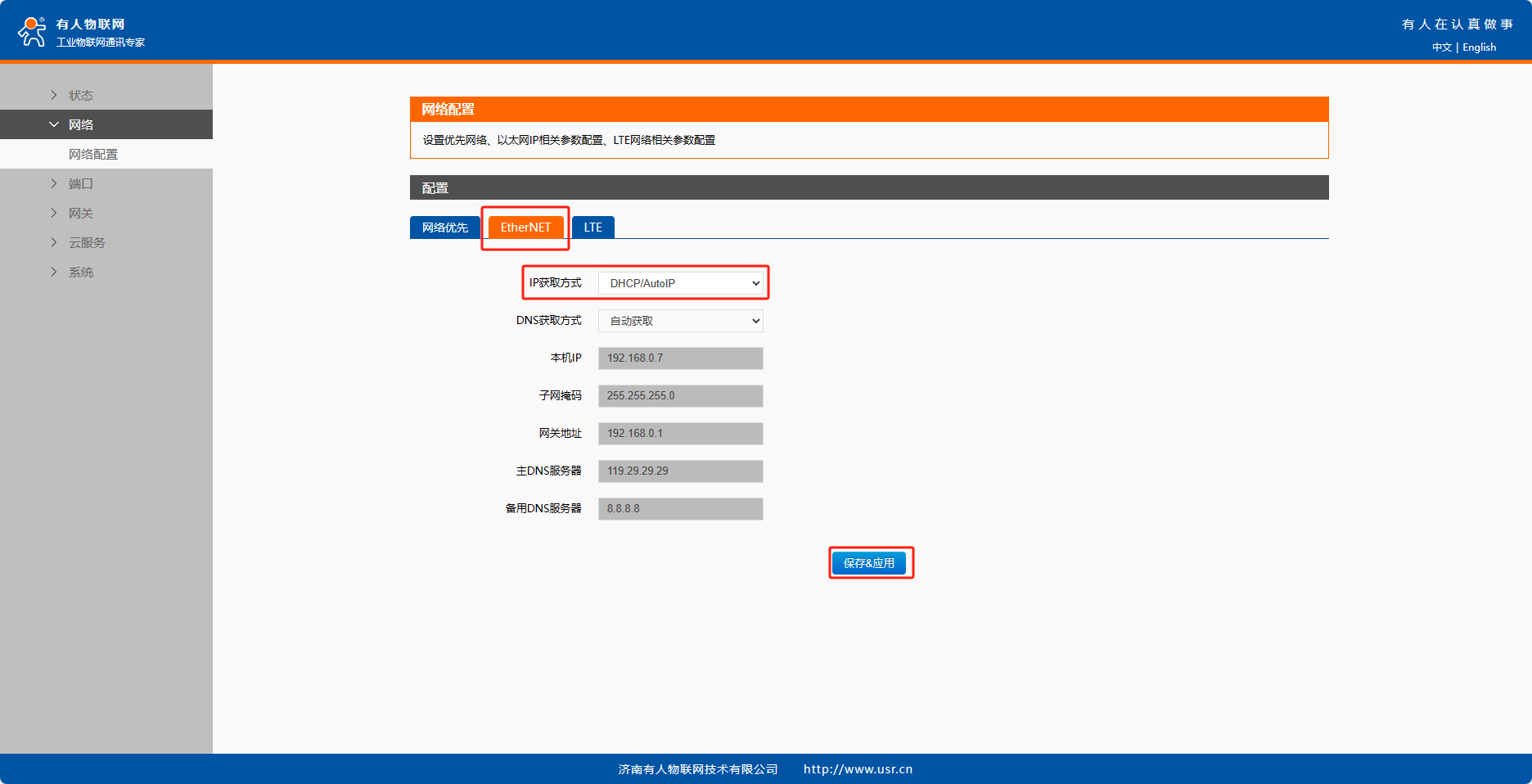

EtherNET中可配置IP 信息
本例选择DHCP/AutoIP,路由器自动分配IP给USR-M100
保存应用,重启设备。
将USR-M100通过网线接入到DHCP路由器。
2、有人云端设备和模板参数设置

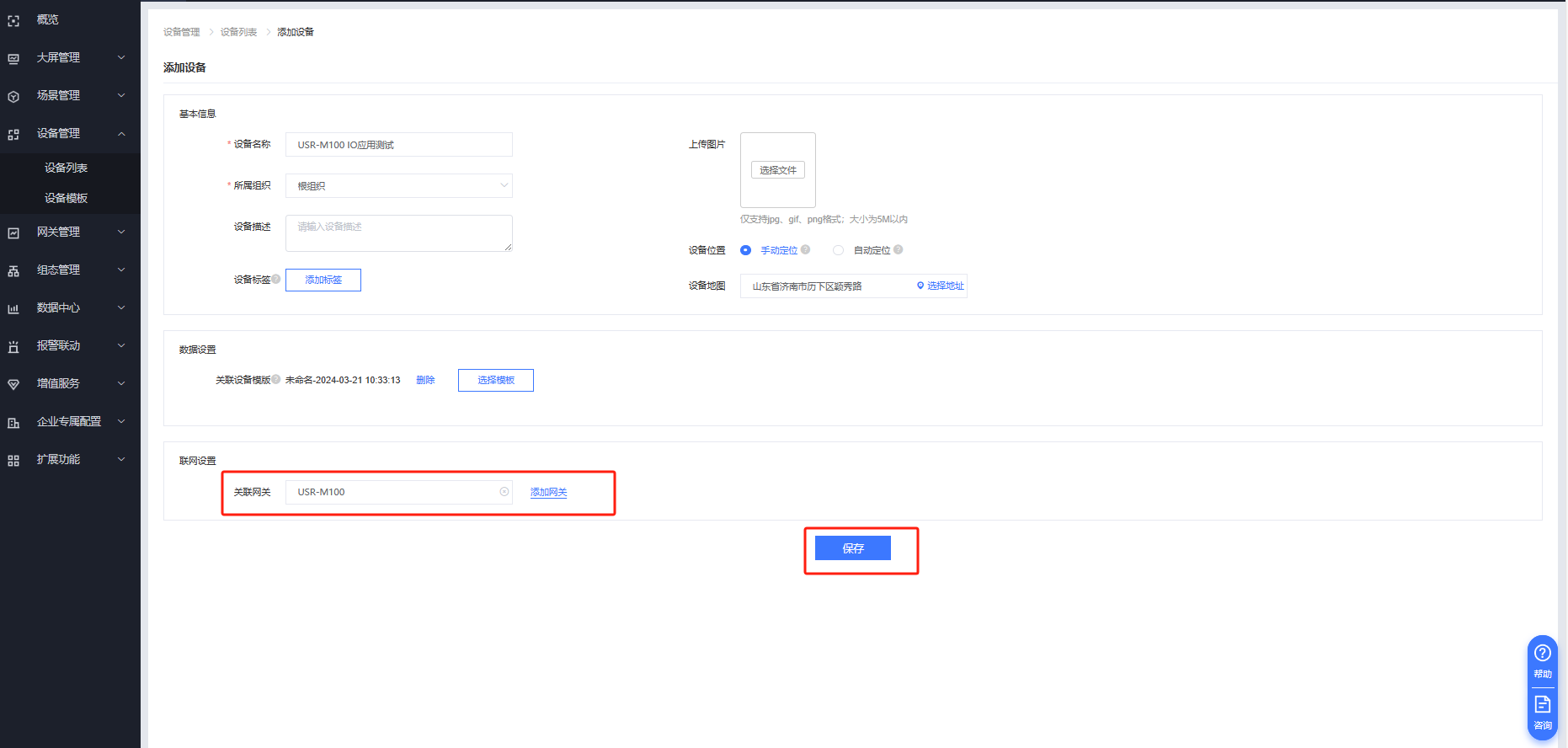

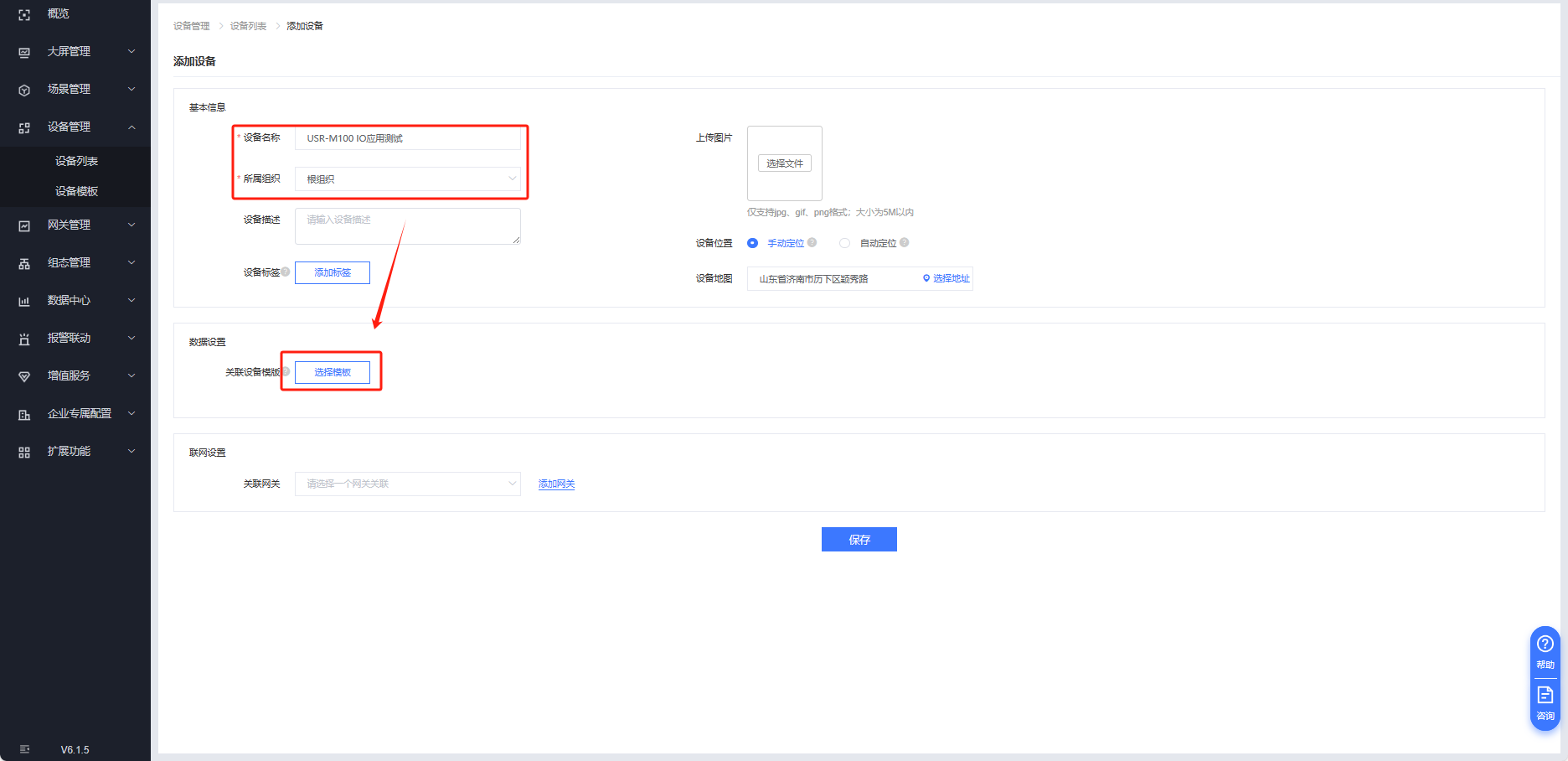

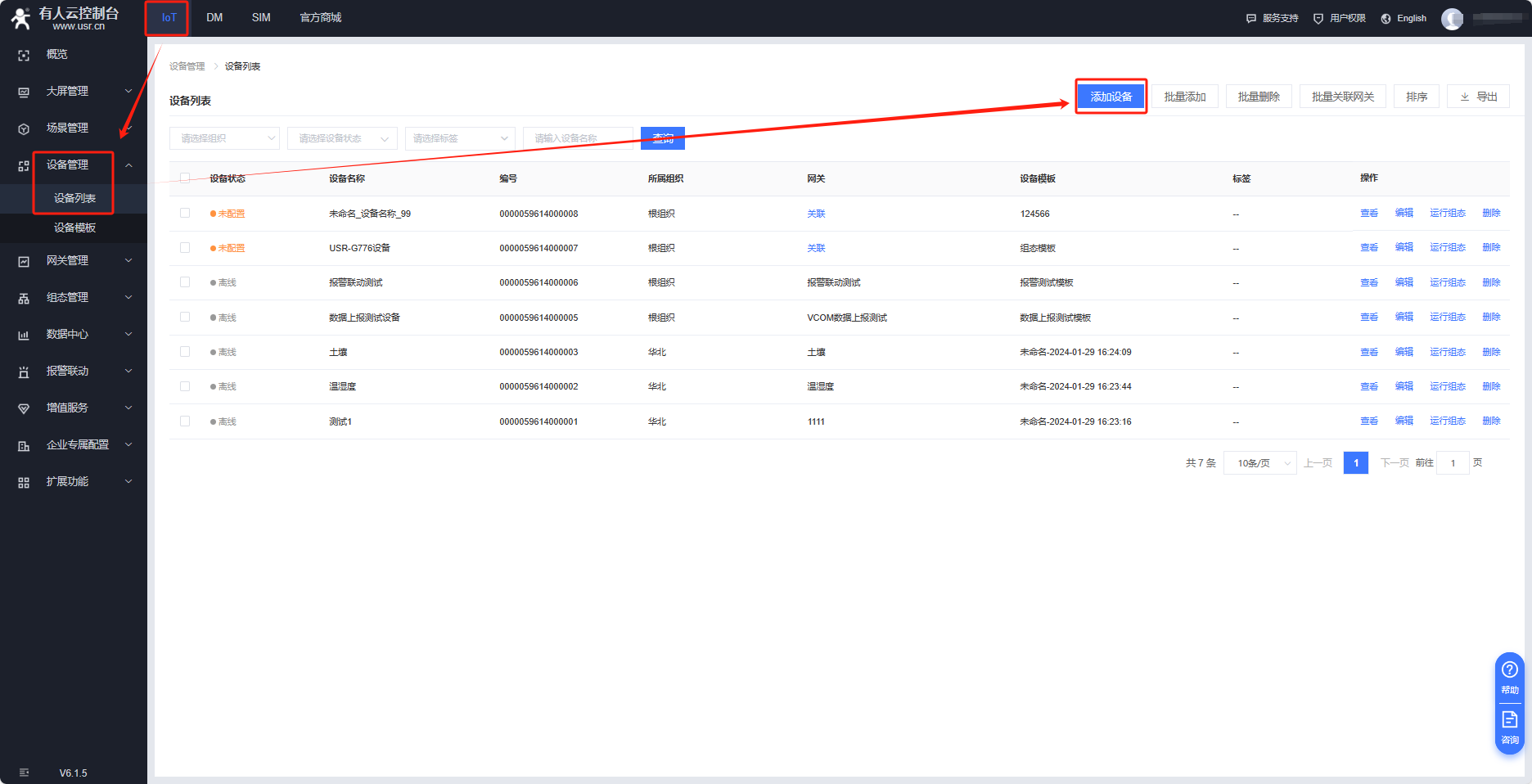

有人云IOT平台---设备管理---设备列表---添加设备
设备名称USR-M100 IO应用测试
选择根组织
关联设备模板

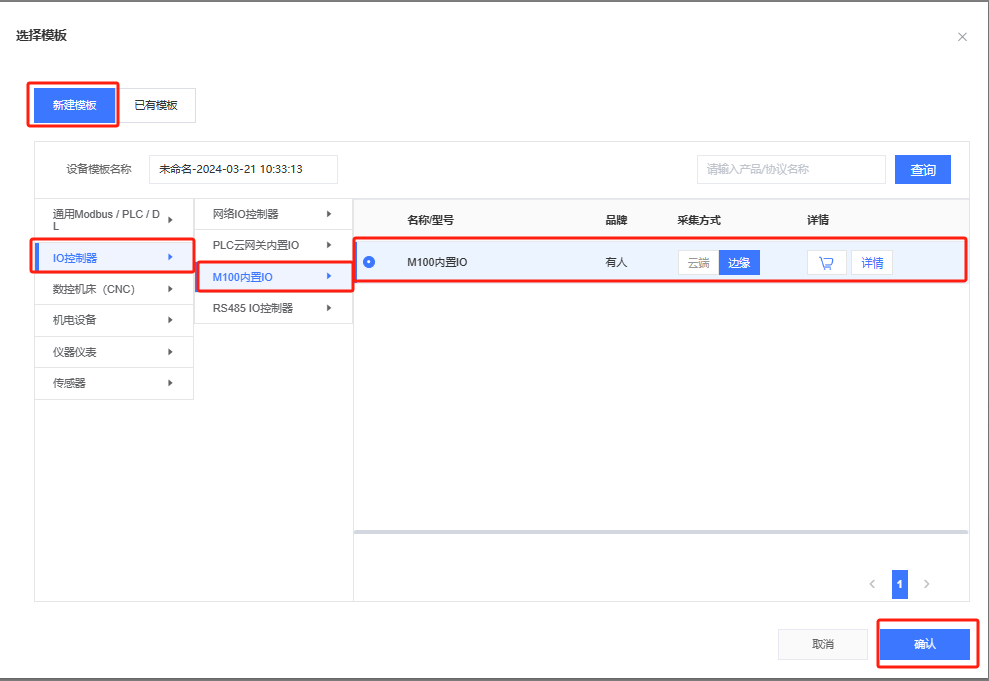

新建模板---IO控制器---M100内置IO---M100内置IO---确认
关联网关USR-M100,点击保存即可。

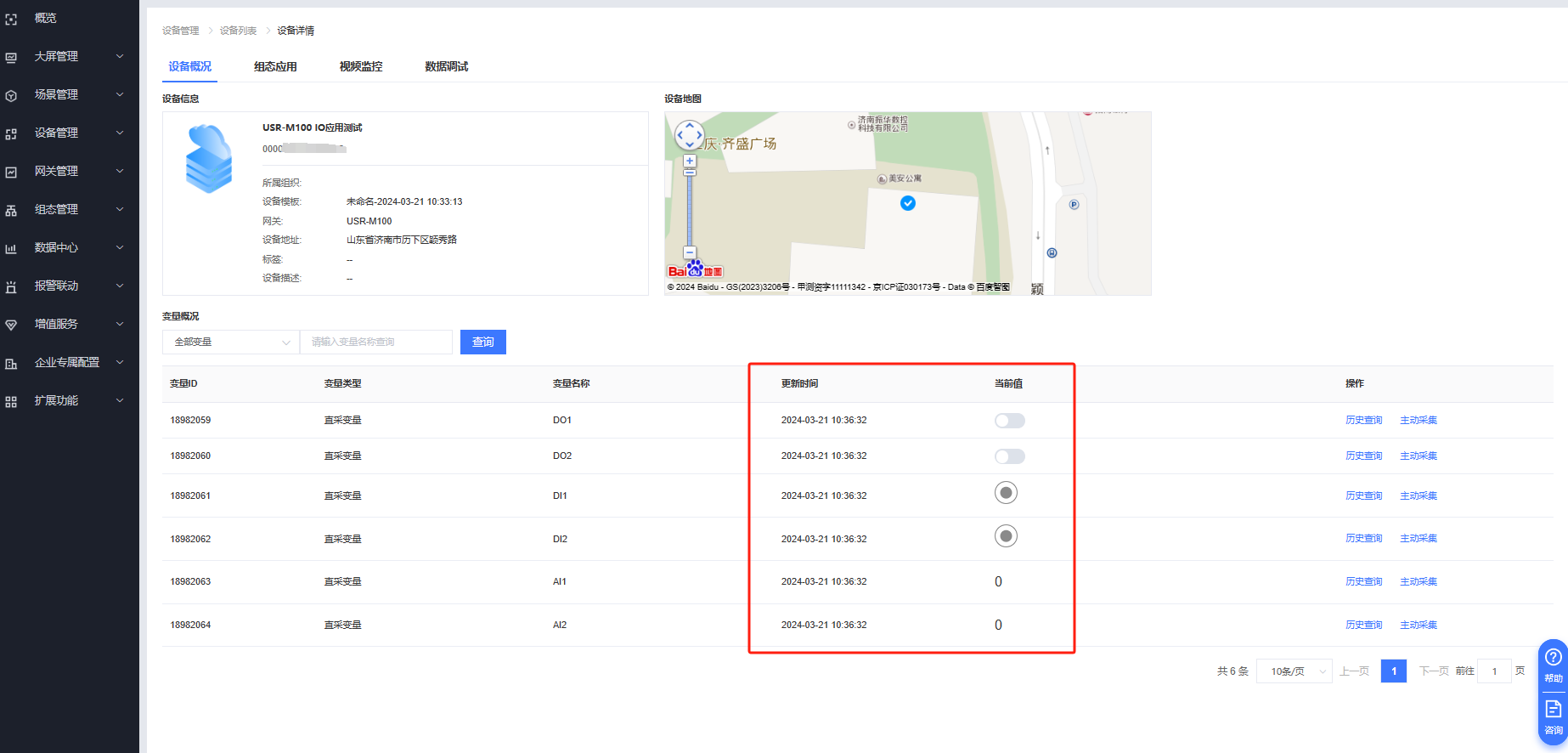

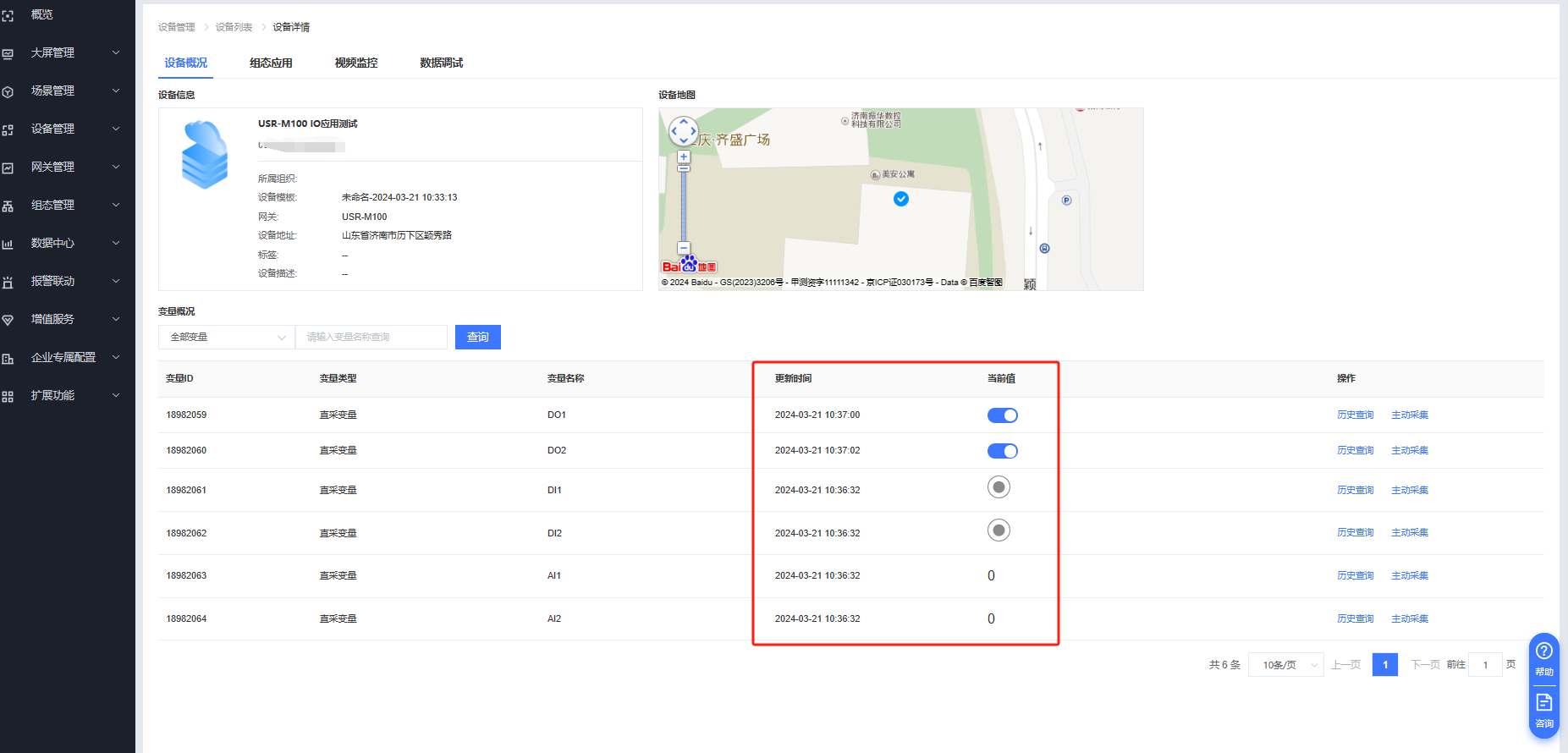

设备管理---设备列表,点击设备名称,即可看到M100自身IO信息已更新数据。
四、功能调试
1、功能调试

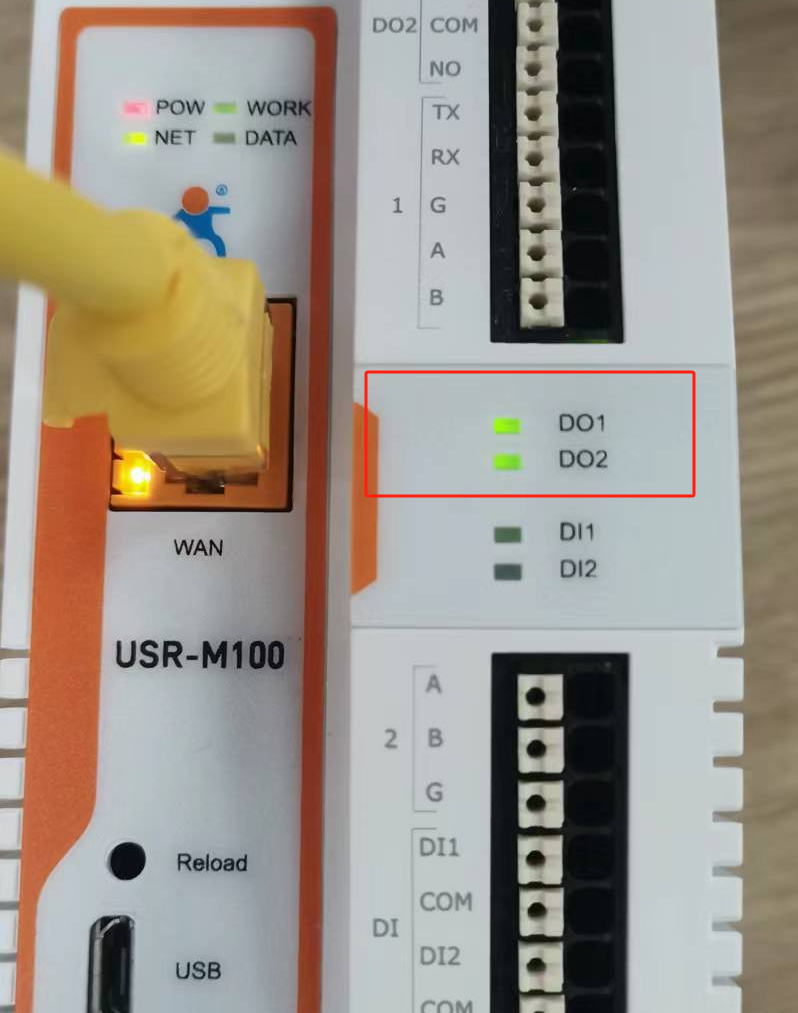

点击控制DO ,可听到清脆啪啪声音,云端DO开关吸合,设备上DO 指示灯亮起
2、调试截图
编写人:尹丛欣 编写日期:2024-03-21
审核人:尹丛欣 审核日期:2024-03-27
订正版本:V1.0 订正内容:初稿
