异地组网使用教程
1、准备工作

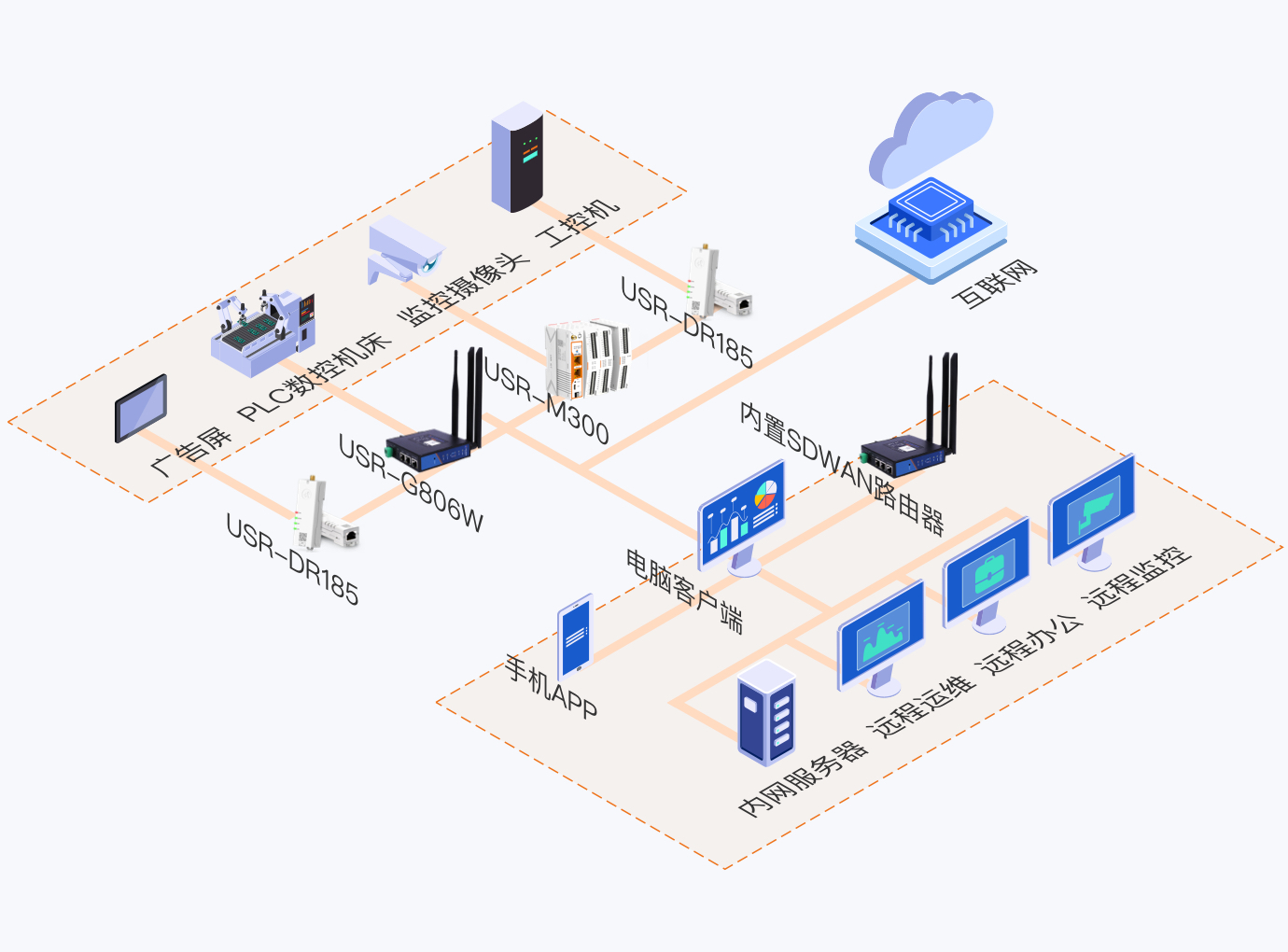

1.1 DM异地组网简介
对等网络：可实现站点与站点之间的终端任意互通。
星型网络：可实现中心站点与子站点之间的终端任意互通，子站点与子站点及其终端之间不可互通。
说明：路由器设备称之为站点，PC和手机端工具为站点用户，路由器连接的子设备称之为终端。

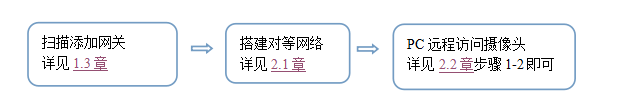

快速向导：三步快速实现异地组网，体验PC远程访问摄像头实现远程监控场景。
详细向导：如需详细体验所有组网功能，可顺序阅读该文档。
1.2 设备准备
USR-G806w 2台（以G806w为例），电源适配器2个，网线若干，4G天线2根，WiFi天线4根
PC 1~3台
SIM卡2张
身份证（用来路由器内置卡实名认证）
摄像头一个
1.3 使用方式
1.4 扫码添加网关
步骤一：使用微信扫描路由器机身标签的二维码（DR185扫描机身正面二维码）；

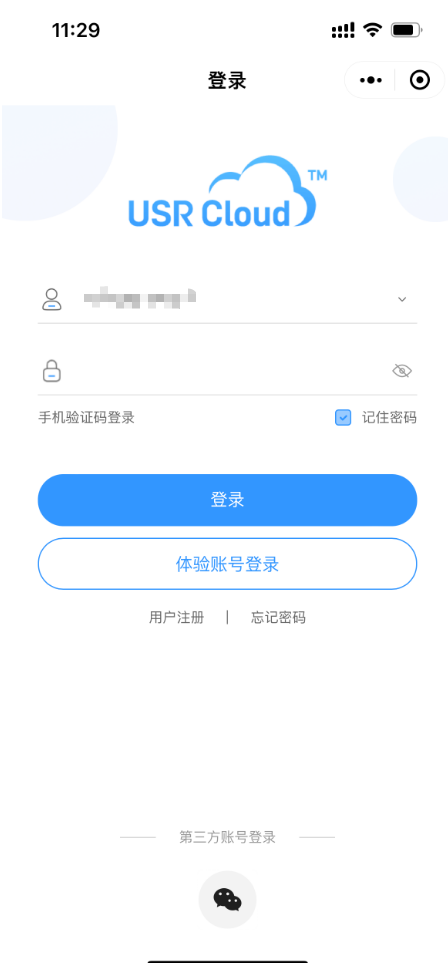

步骤二：按照步骤注册登录后跳转至添加设备界面；

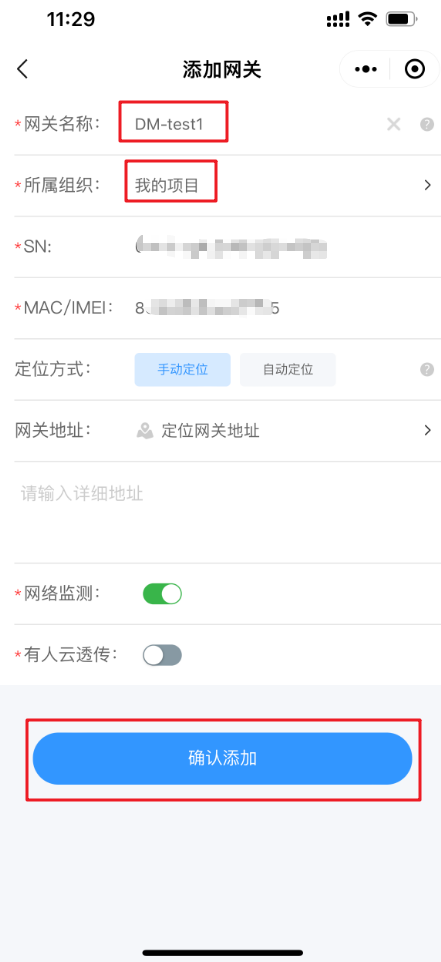

步骤三：设置并添加设备成功。
2、配置组网
注明：DM异地组网平台PC端地址：http://cloud.usr.cn/，使用1.3章节账号登录PC端平台。

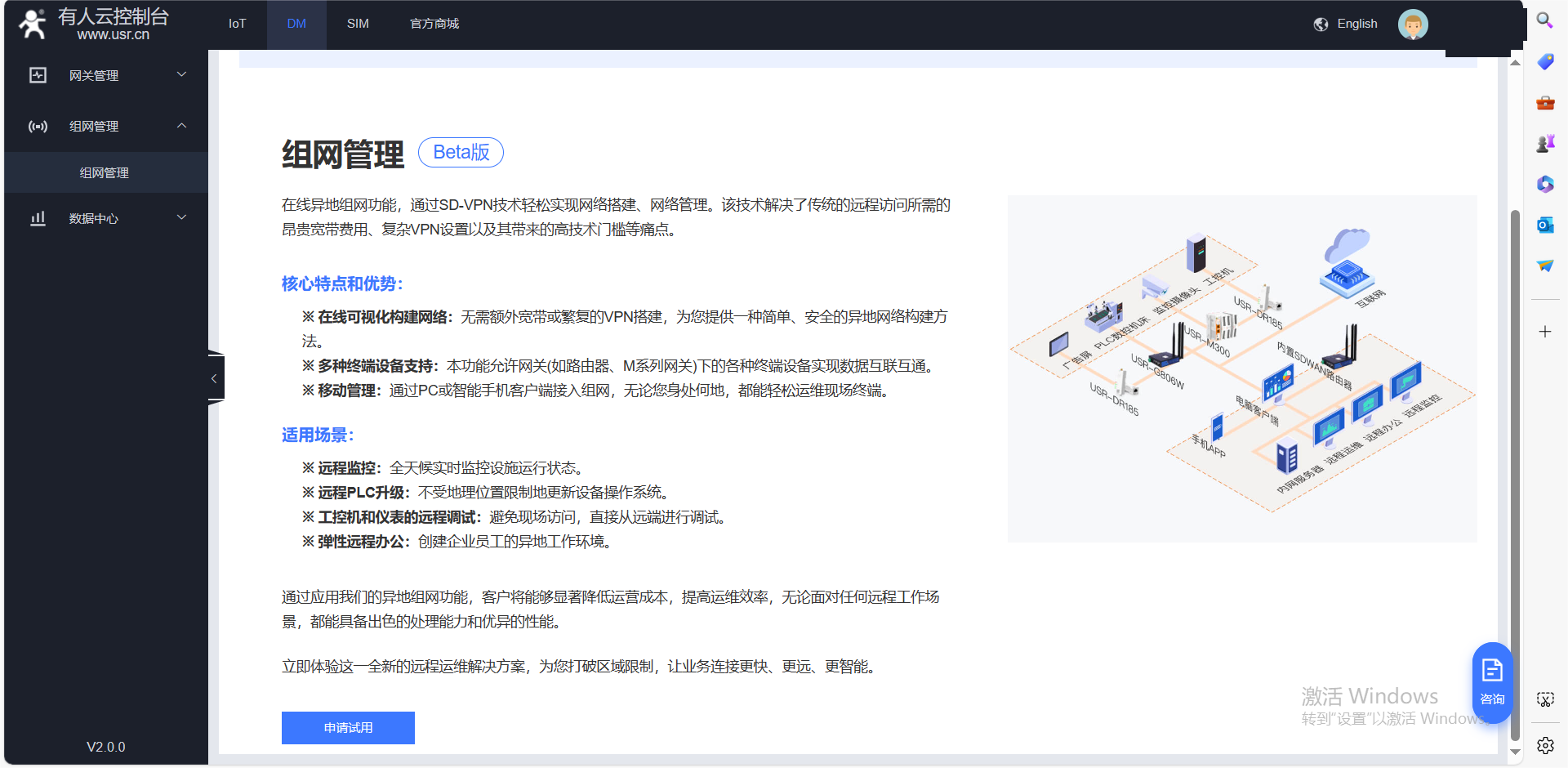

申请测试异地组网，点击申请后可进行如下操作，将用户名提交给有人销售或客服，耐心等待至申请通过后可进行使用组网功能。
2.1 搭建对等网络

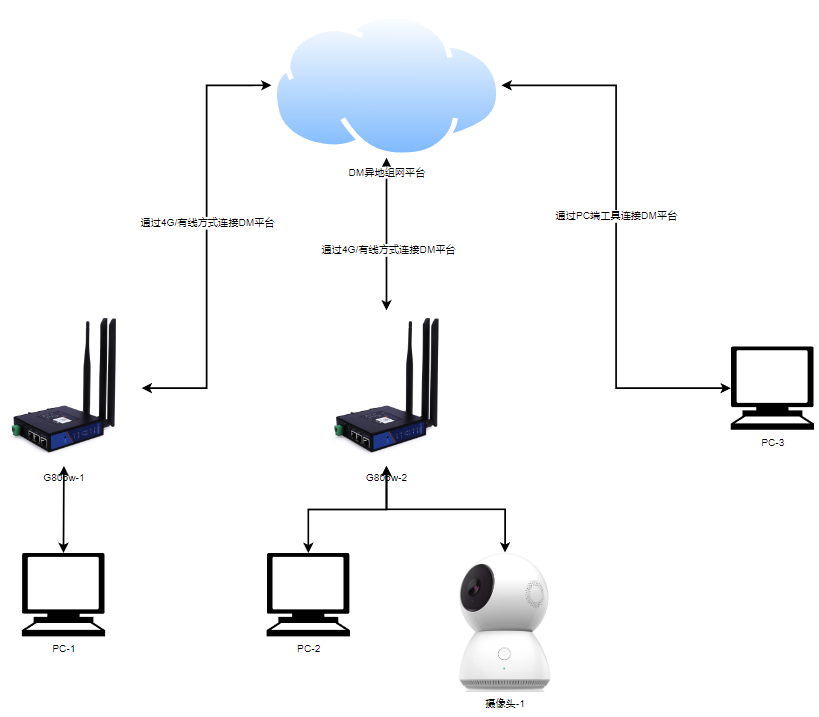

请参考该拓扑搭建对等网络

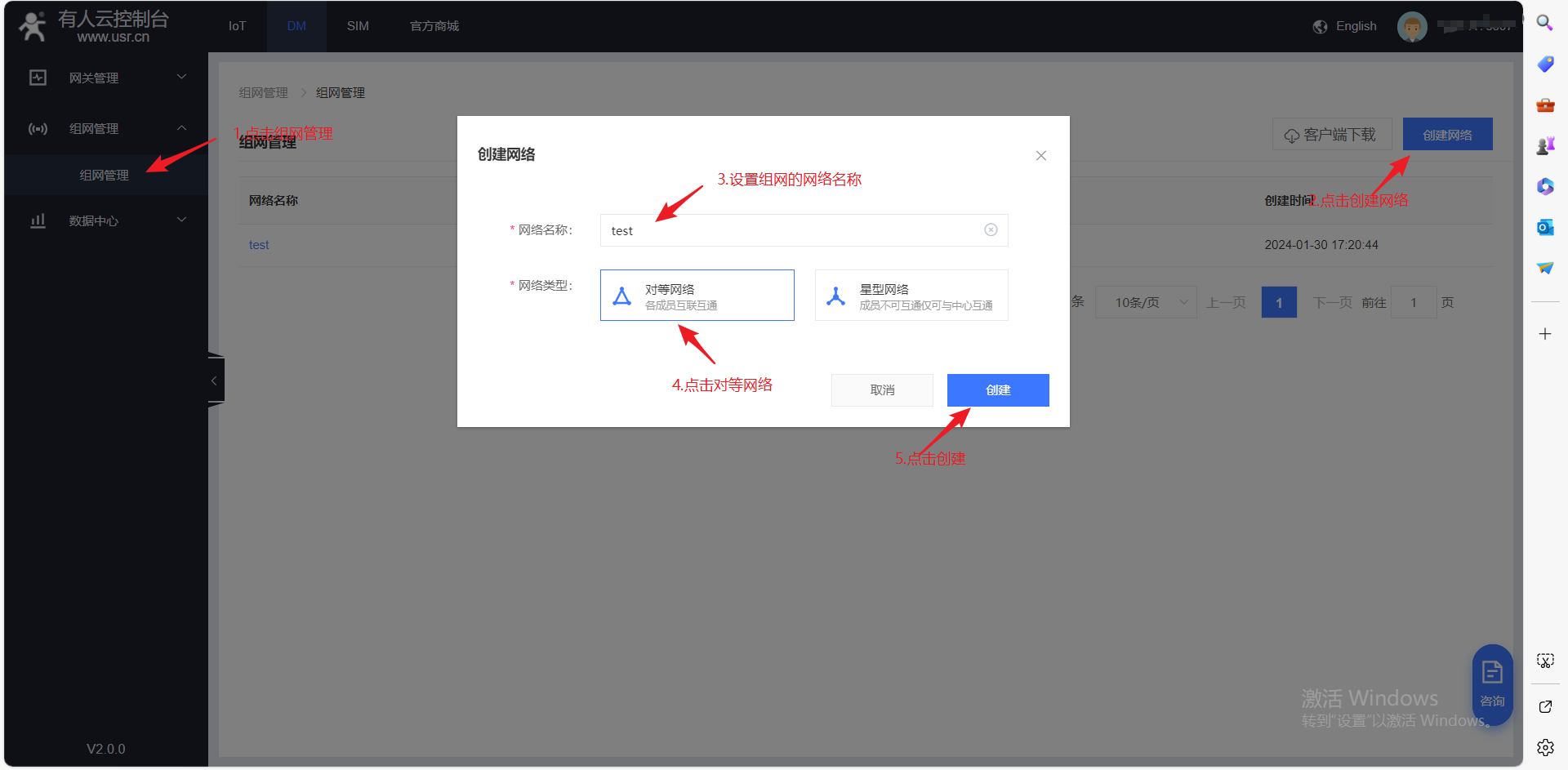

步骤一：创建一个对等网络

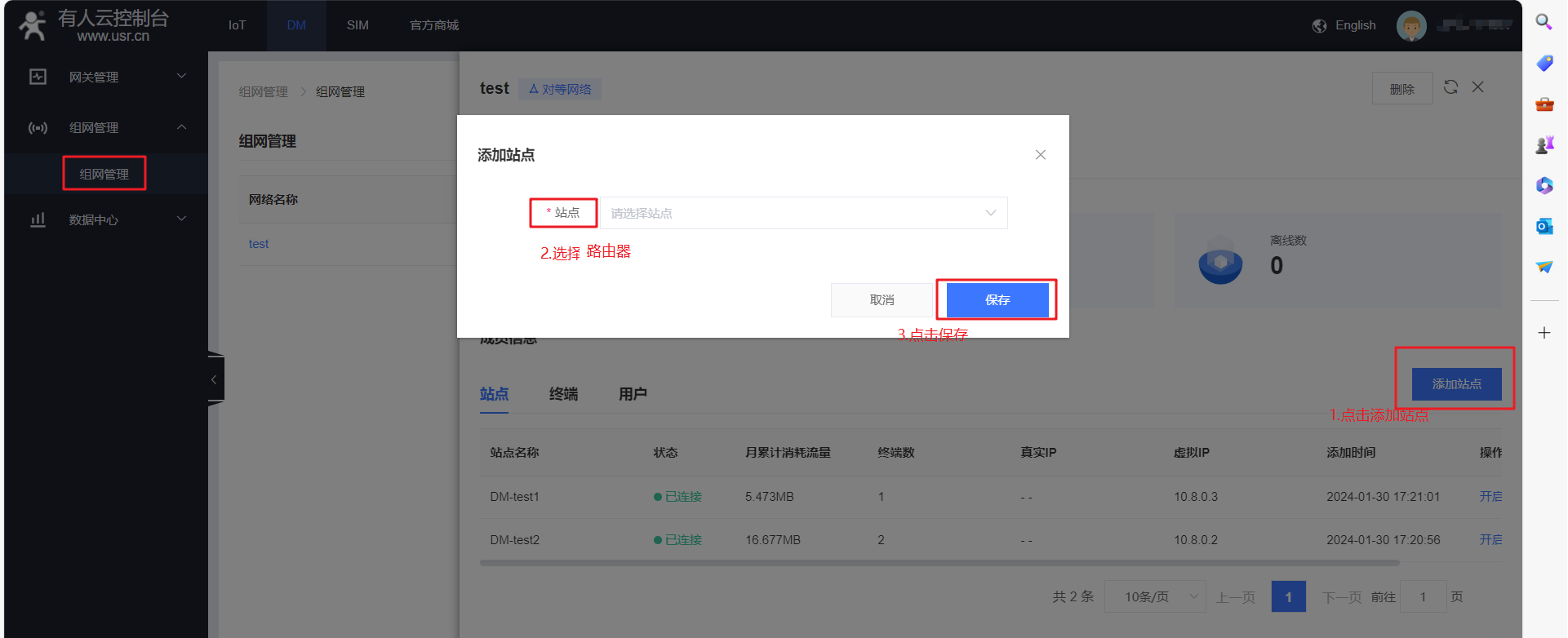

步骤二：添加站点，依次添加2台806w路由器。

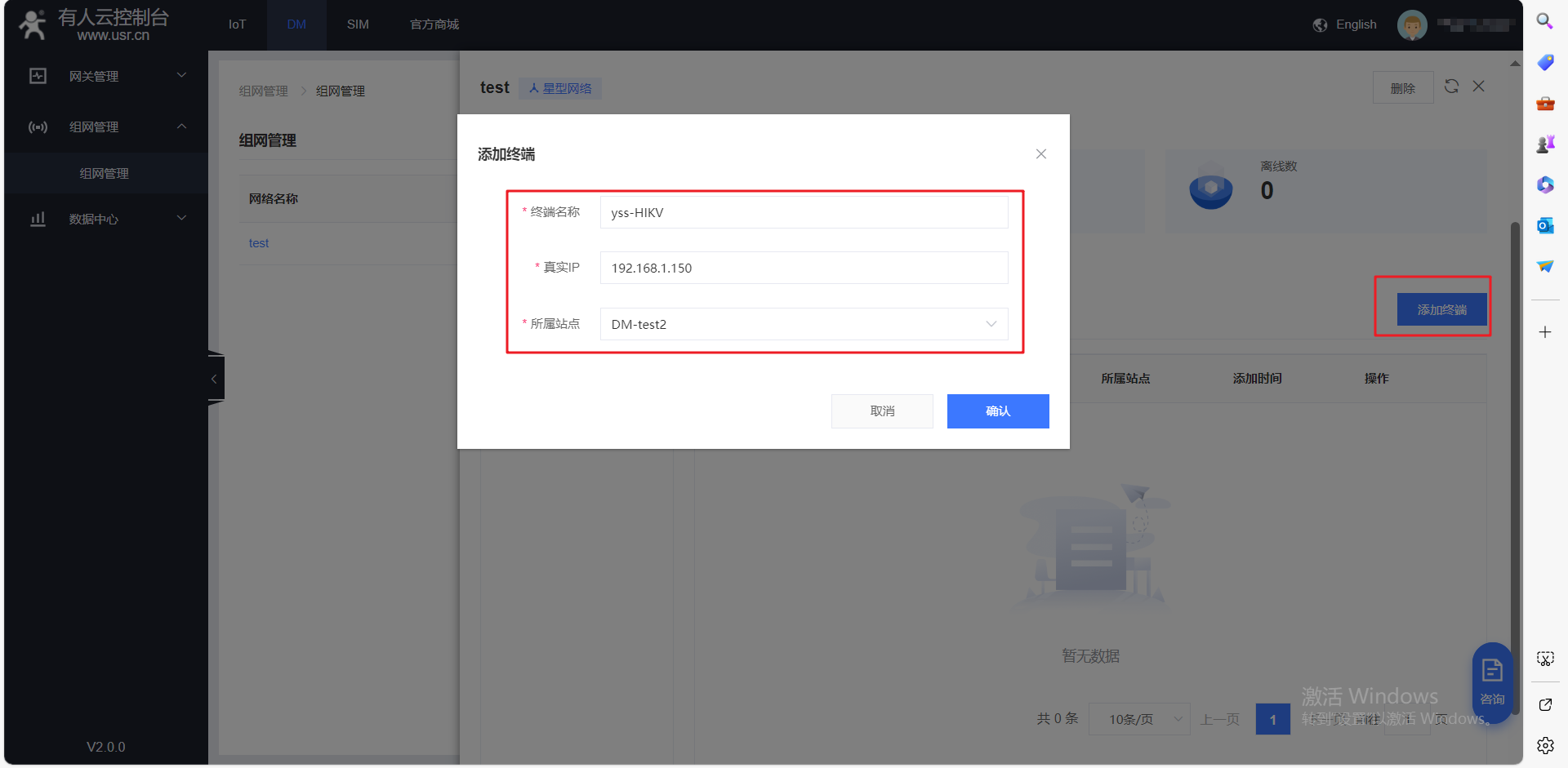

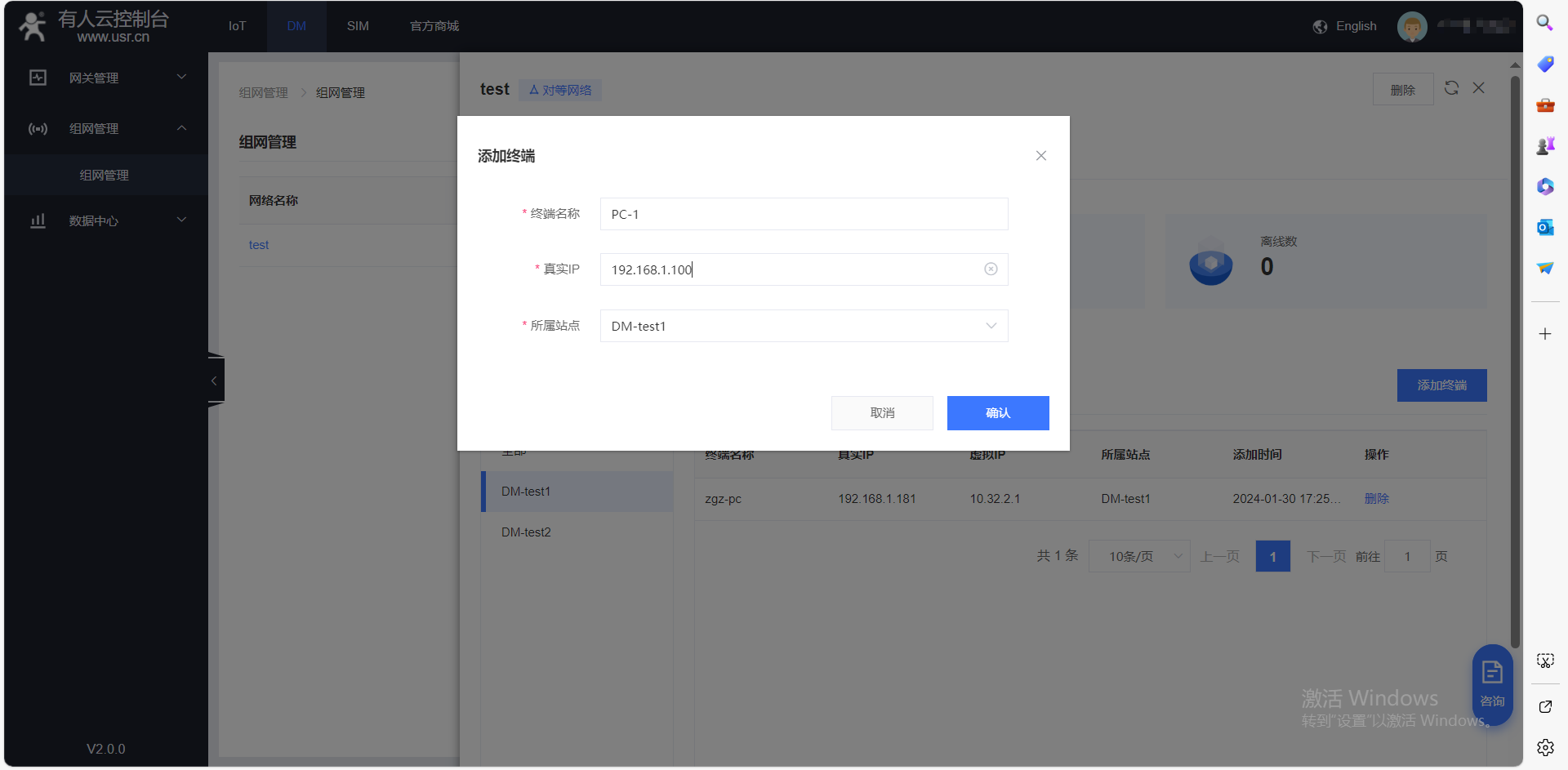

步骤三：添加终端设备
注意：添加终端的IP为路由器LAN（或WiFi）连接的终端设备（例：2.1章拓扑图中的PC-1和PC-2），并且建议终端设备设置为静态IP（如终端设备为DHCP分配，可能存在终端设备分配的IP会变化情况）。

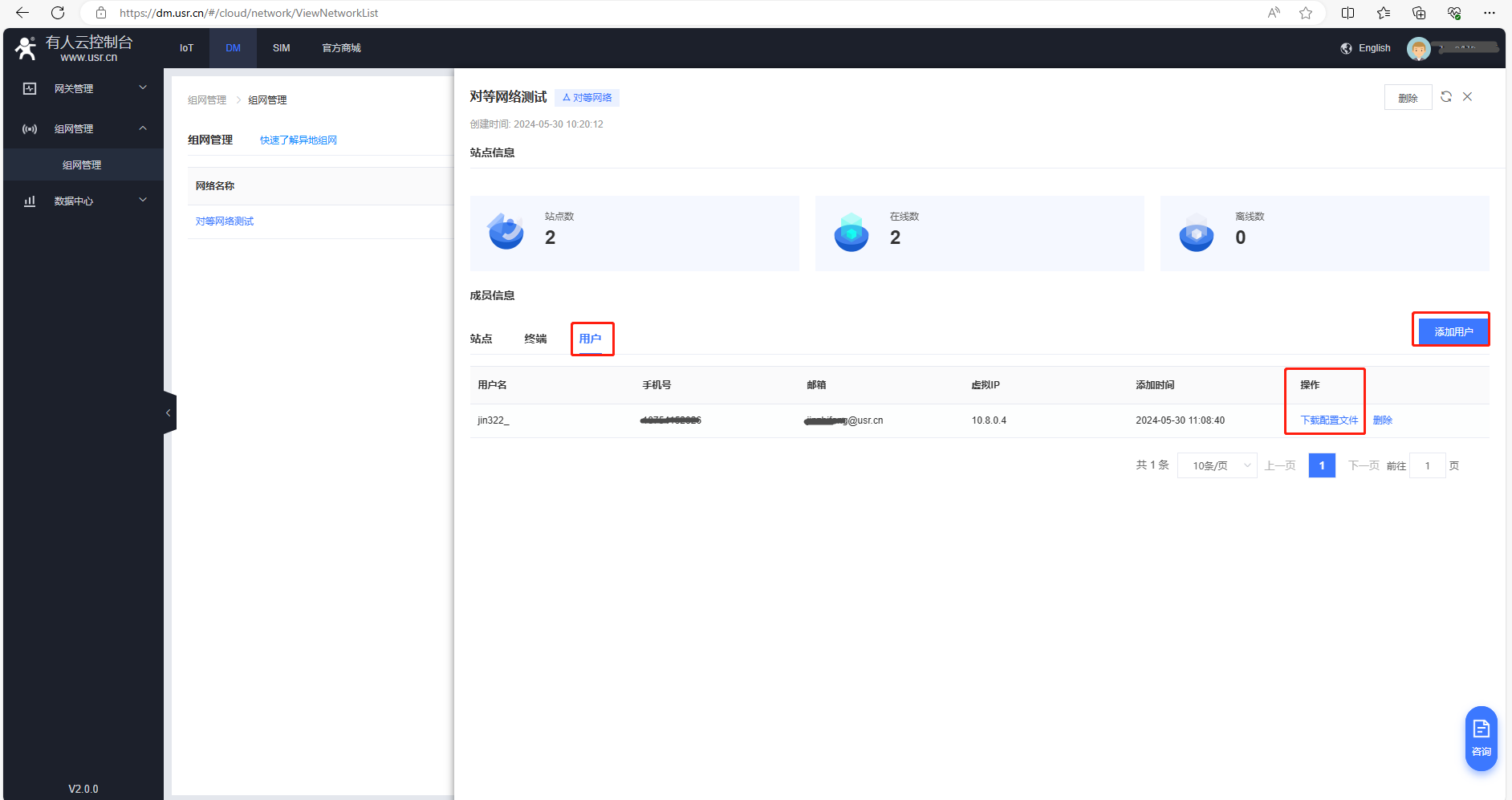

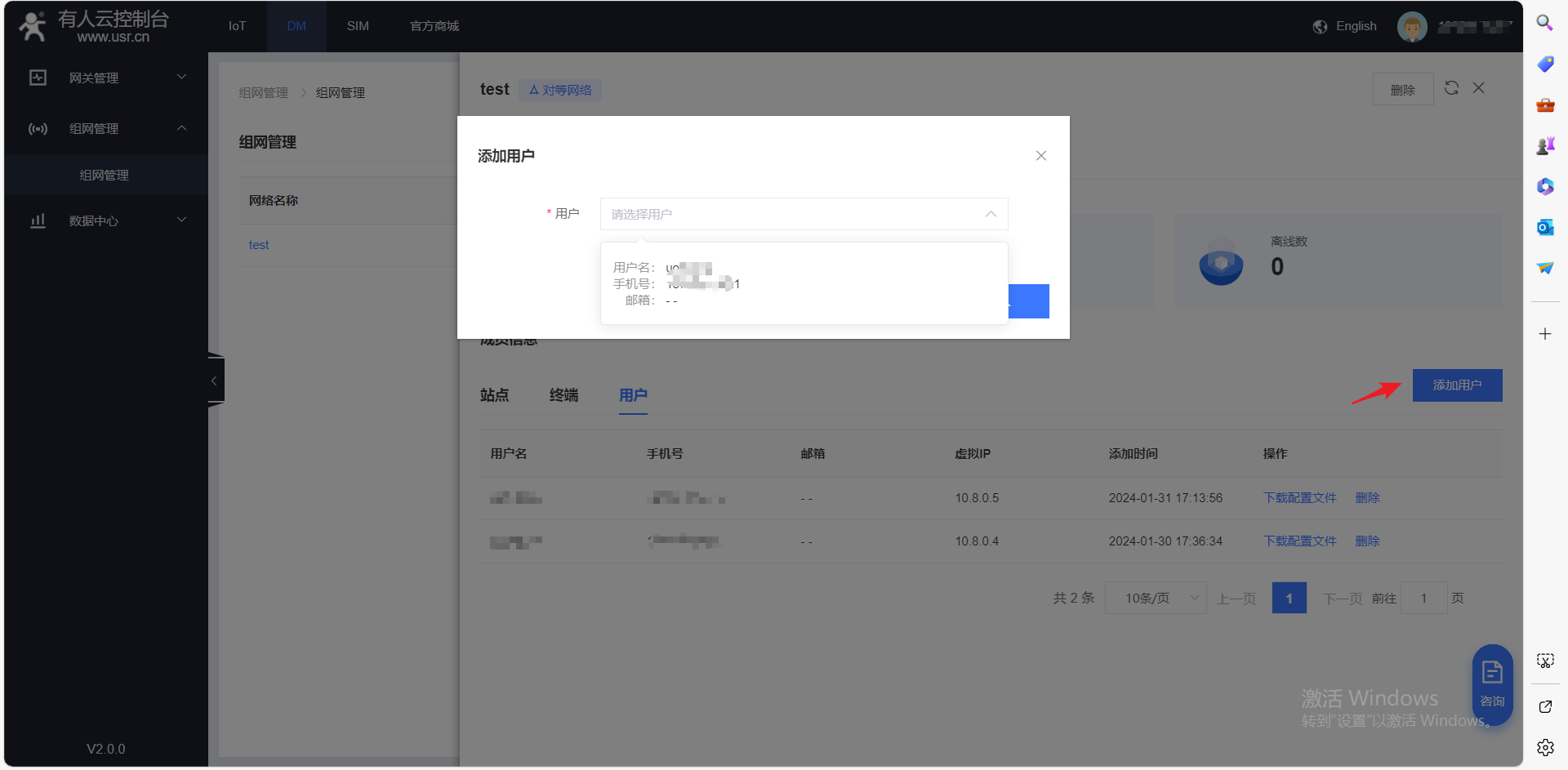

步骤四：添加用户，然后下载配置文件---以下步骤非必须项，如无需要可跳过直接前往2.2章节的步骤三进行验证组网。
说明：用户非必须添加，当运维人员出差需要运维该组网内设备时，可通过用户方式加入该组网。
步骤五：根据您的机型下载客户端并安装在PC-3上

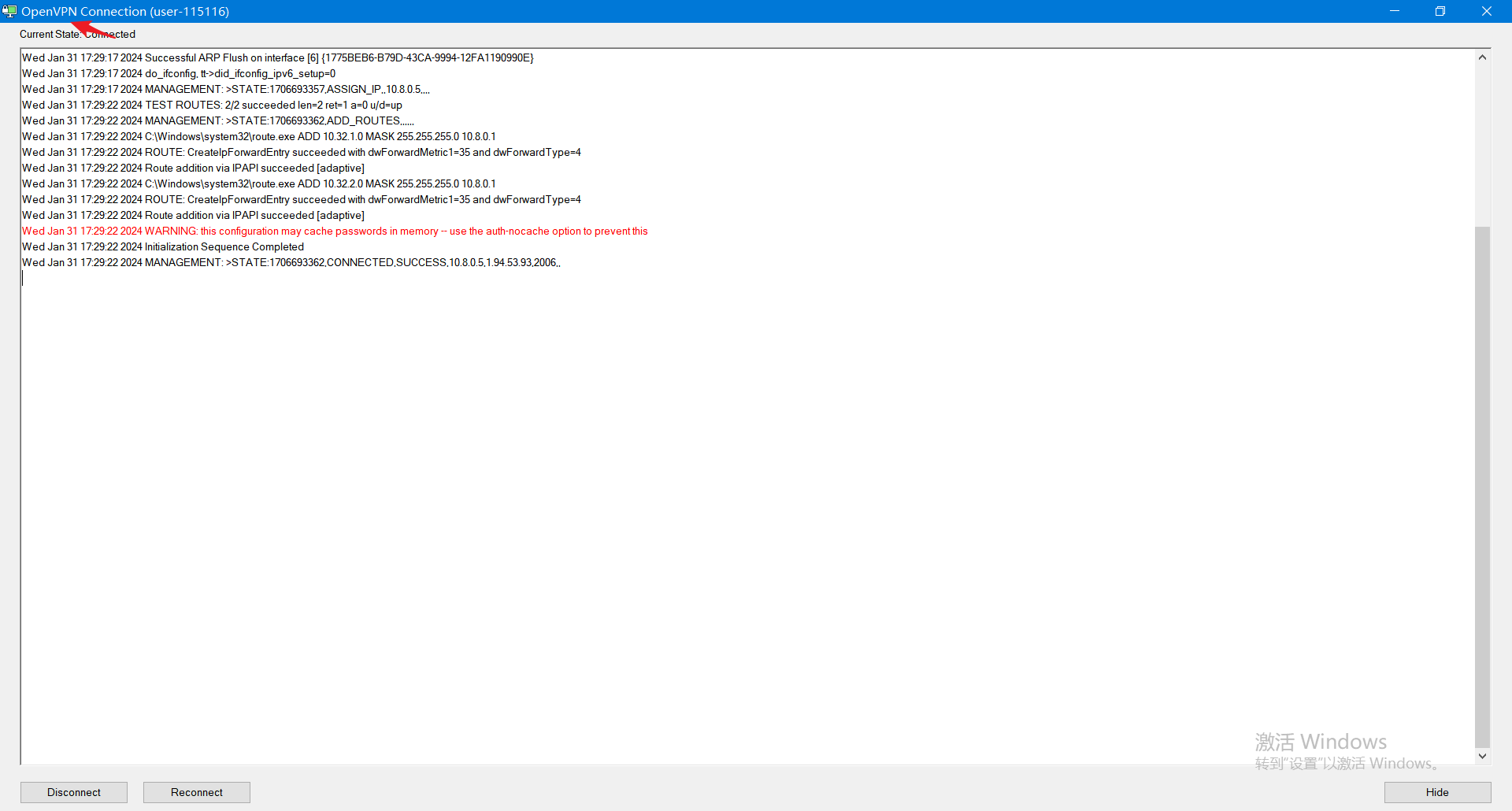

步骤六：运行openvpn客户端，并导入下载的配置文件，运行后绿色代表连接成功。
2.2 验证对等网络

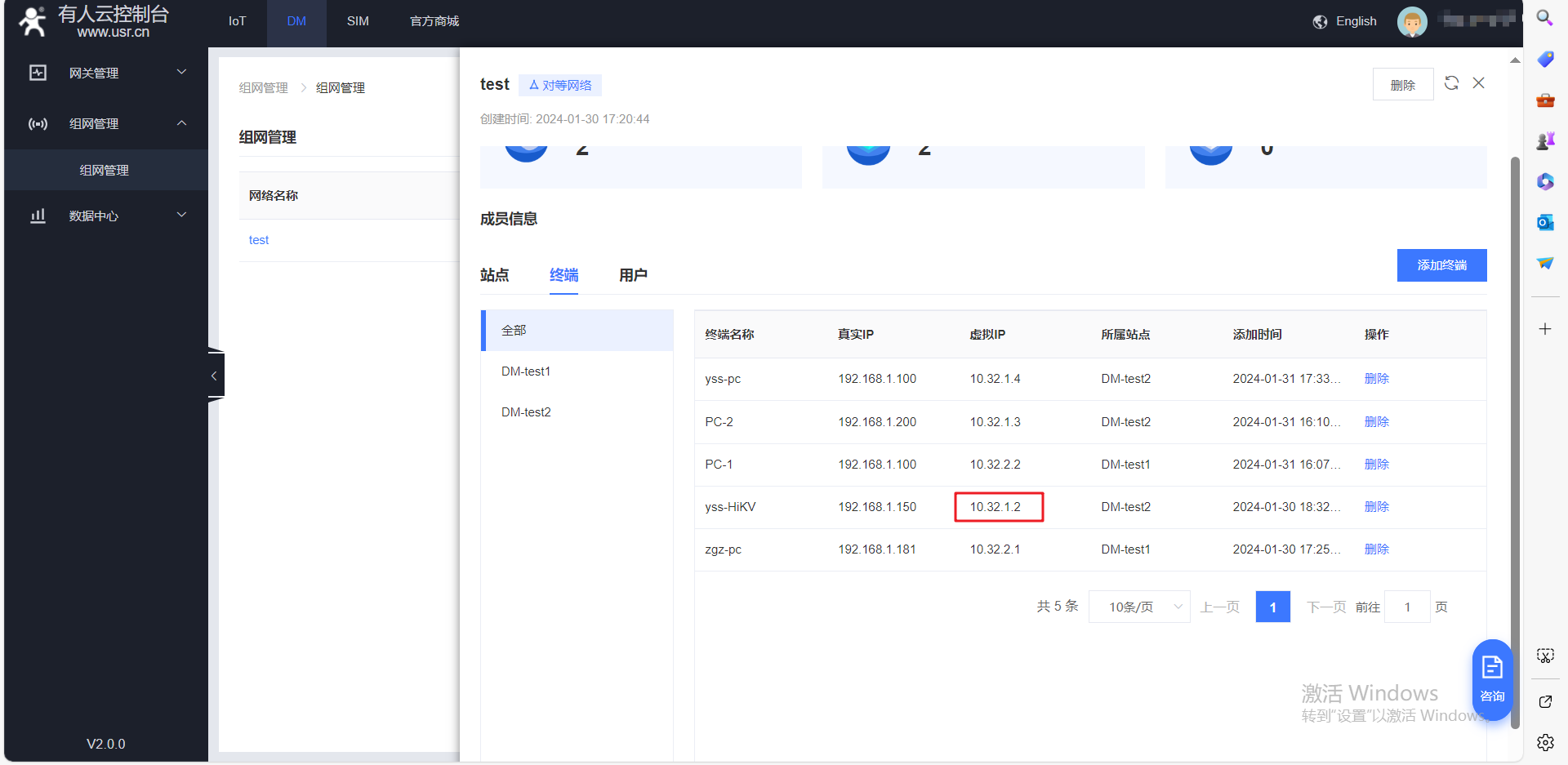

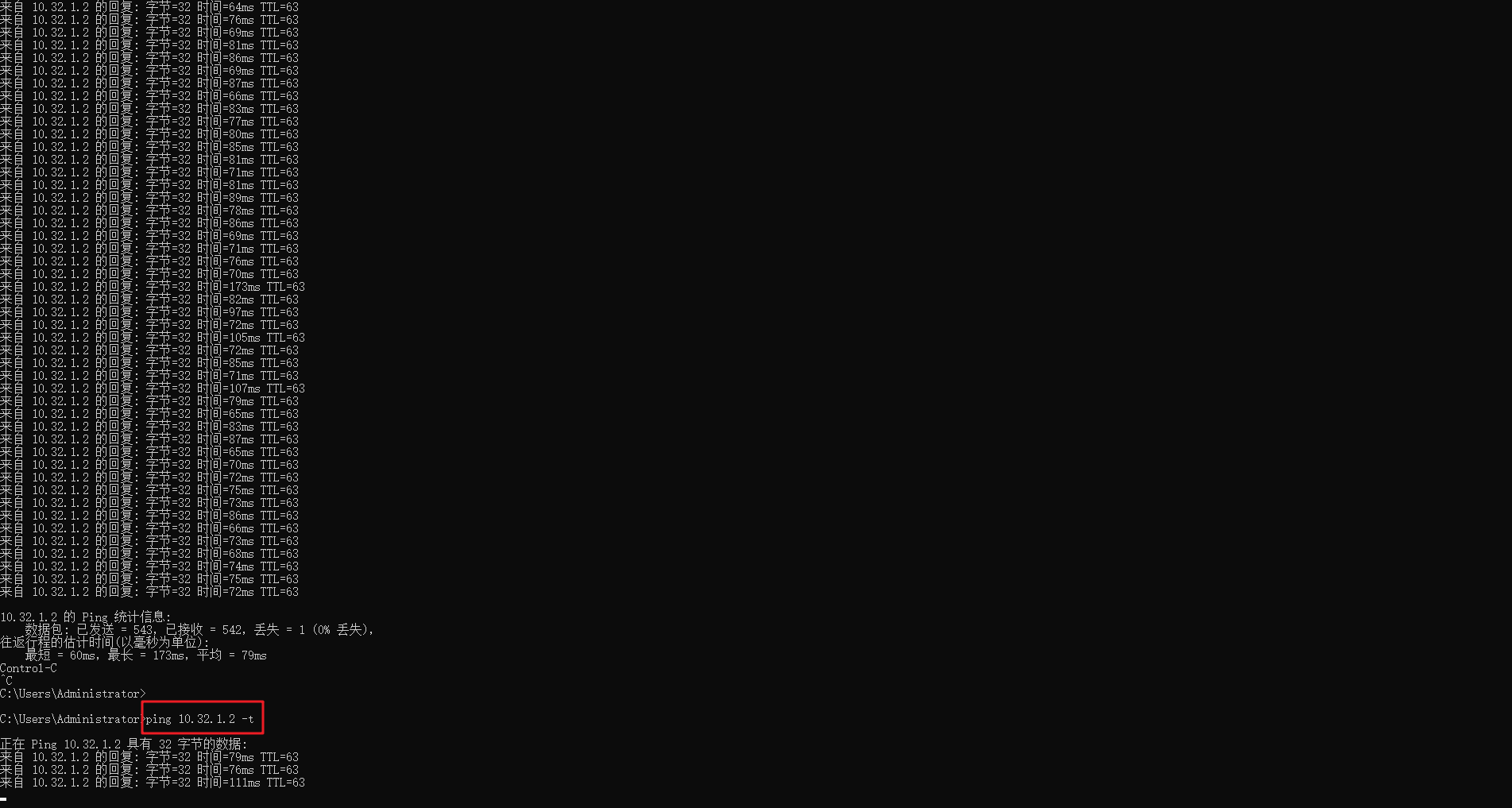

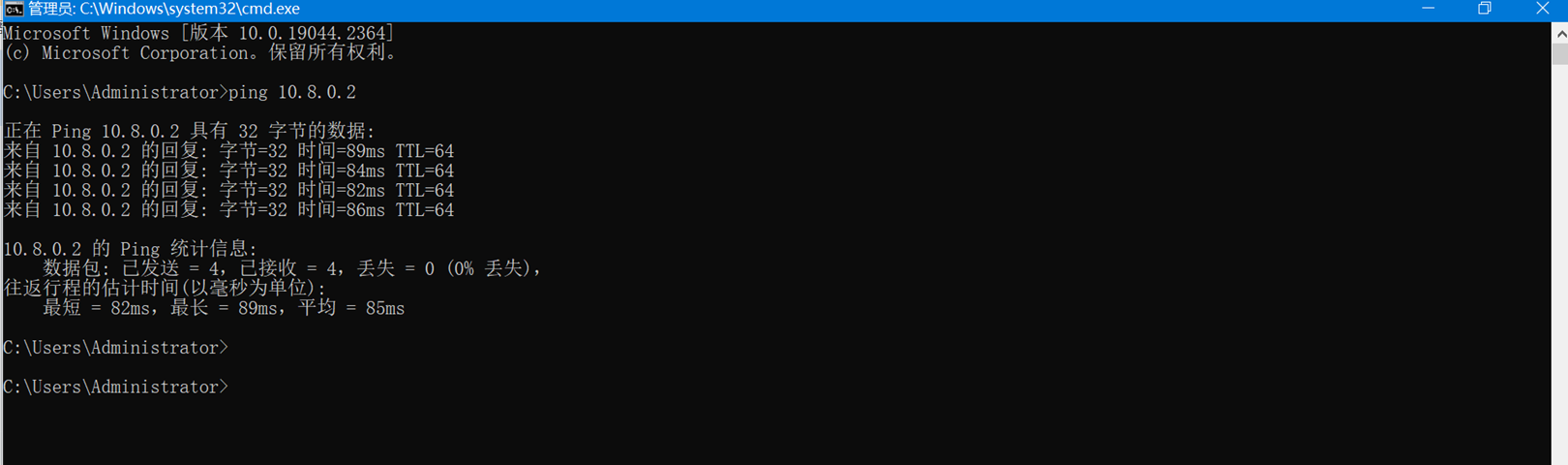

步骤一：PC-3 通过 ping摄像头的虚拟IP验证是否通（PC-3使用用户加入组网，此步骤非必须功能，如未使用用户方式加入组网可跳过步骤一、二，直接到步骤三进行验证）。
注意：需要使用ping，请关闭验证PC的防火墙（控制面板-系统和安全-Windows Defender防火墙全部关闭）

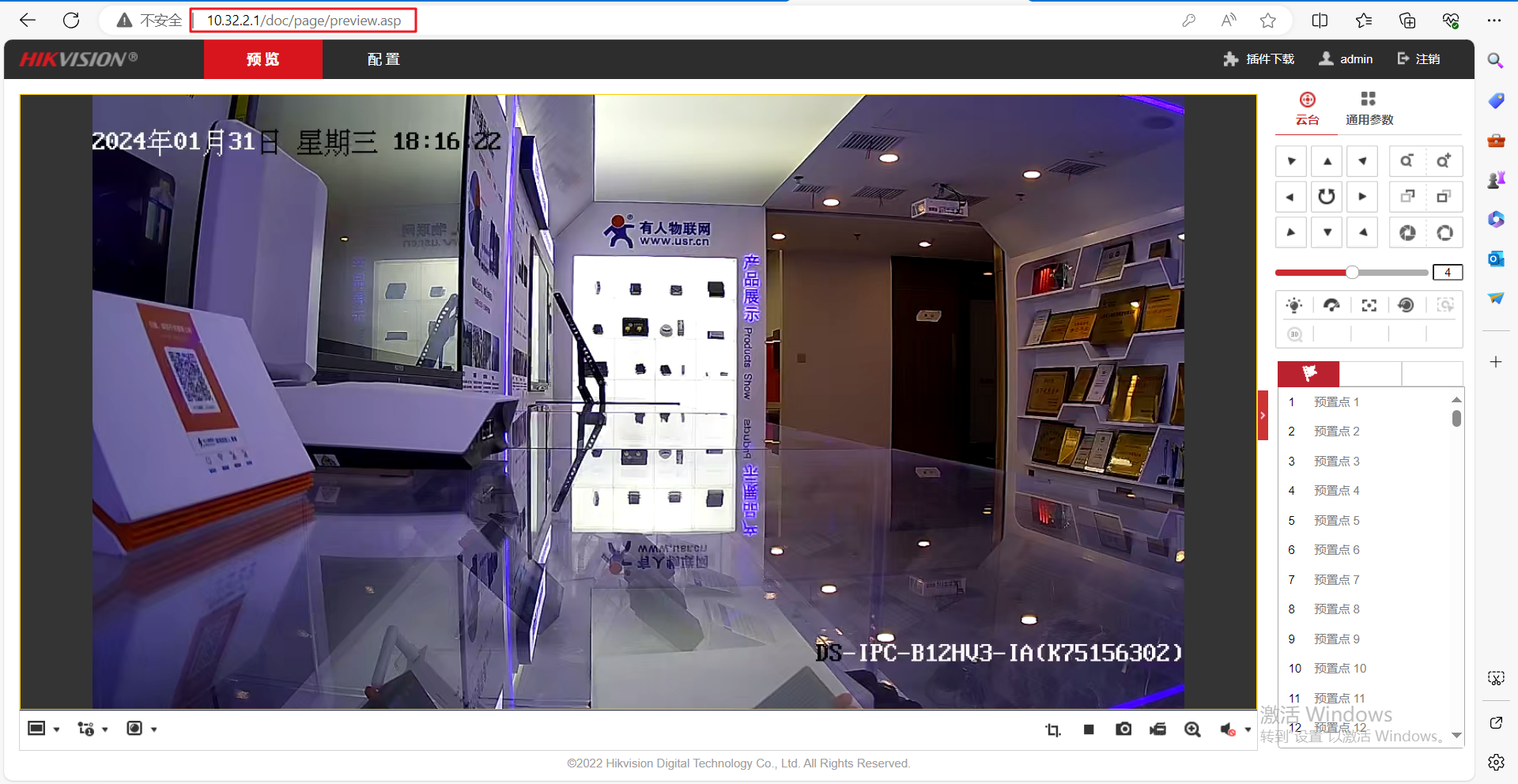

步骤二：PC-3通过摄像头的虚拟IP查看现场监控
注意：如该摄像头需下载插件才可监控，请下载插件后查看监控。

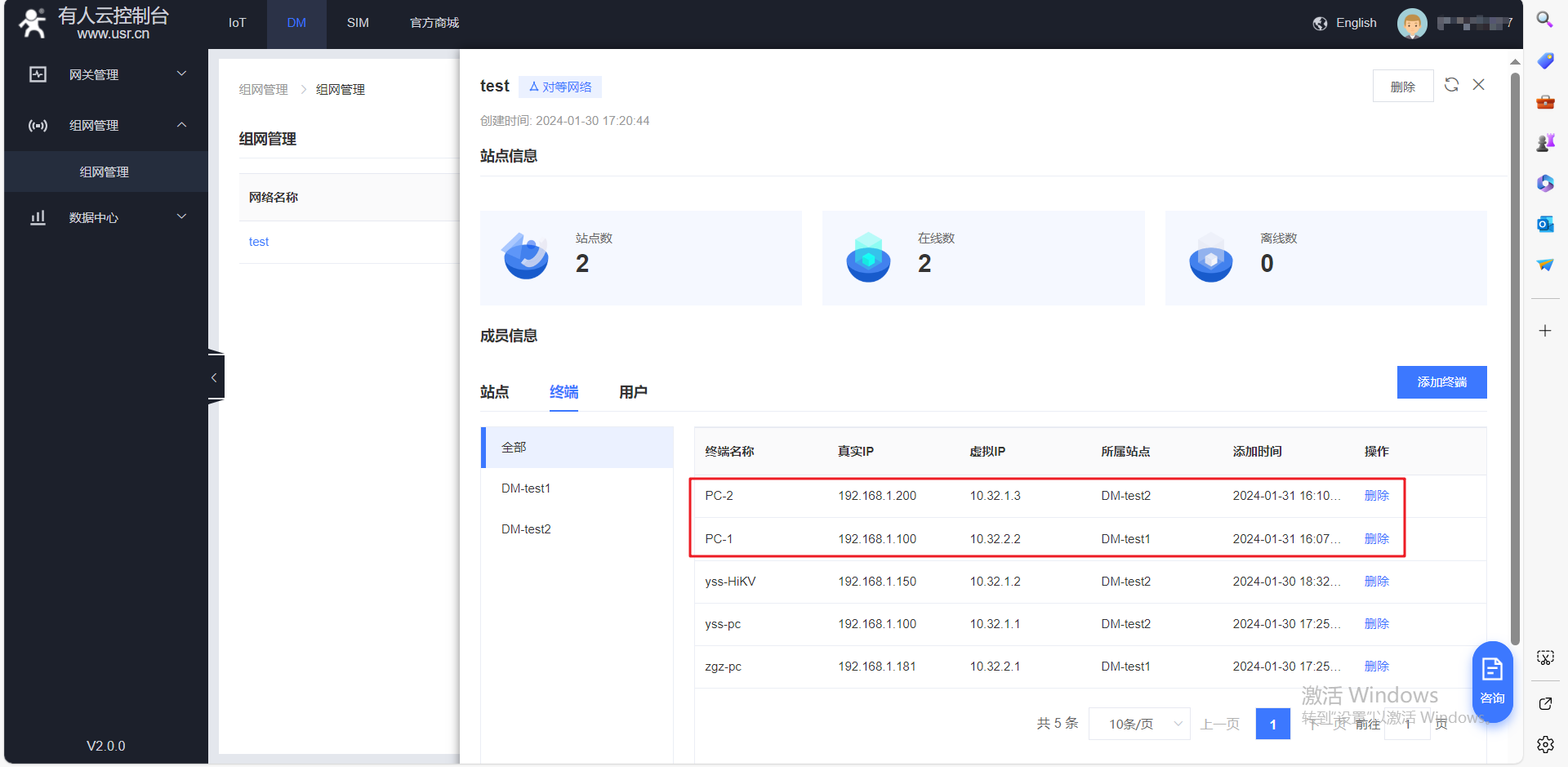

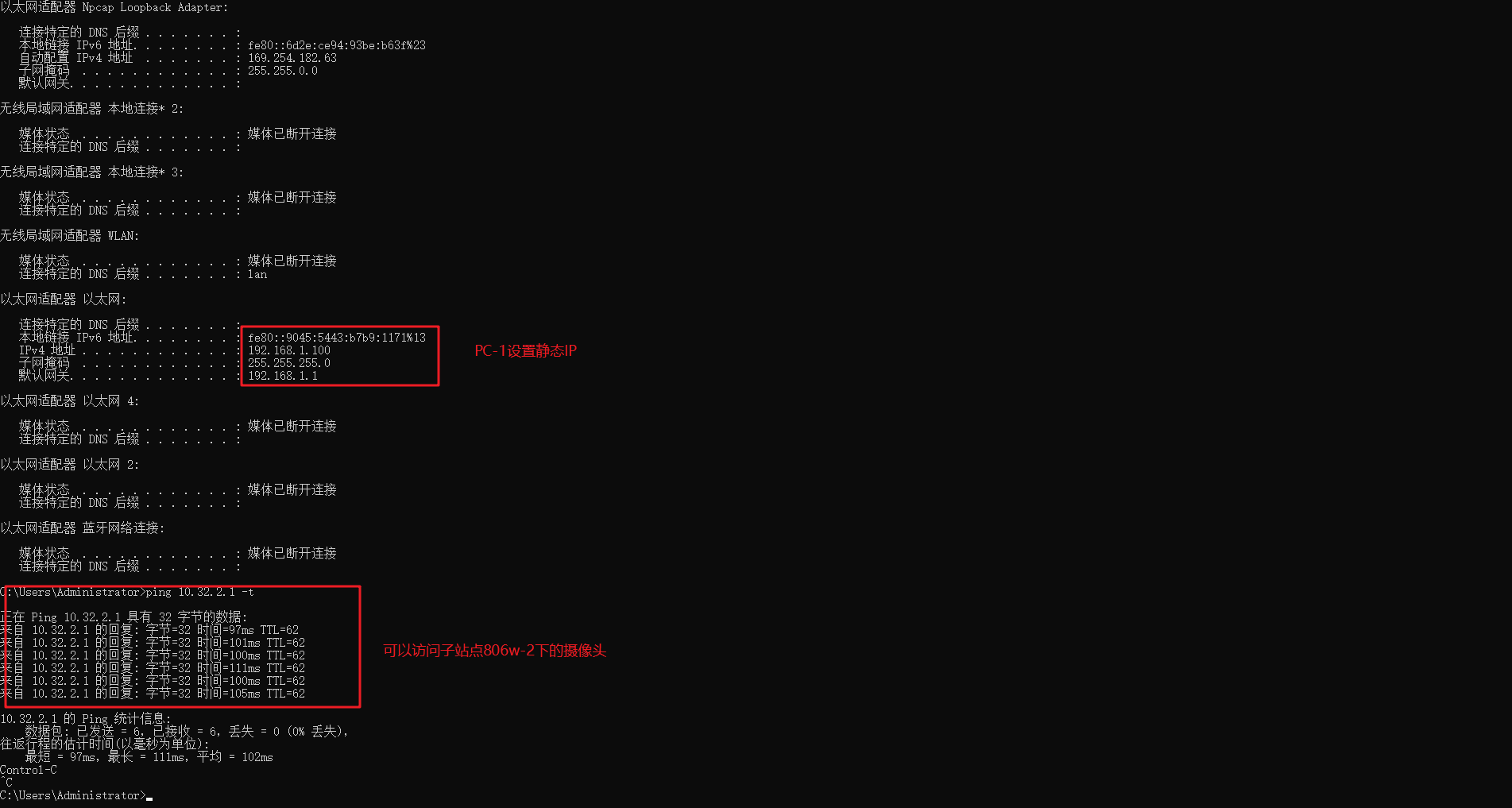

步骤三：使用806w-1下的PC-1访问806w-2下的摄像头，来验证站点和站点下终端互通。
可信赖的智慧工业物联网伙伴
www.usr.cn
说明:以上验证为终端-终端验证，也可以使用PC-3通过虚拟IP访问任意站点，例如PC-3通过openvpn连接到组网后，通过虚拟IP打开任意站点WEB进行配置路由器。
2.3 搭建星型网络
请参考该拓扑搭建星型网络

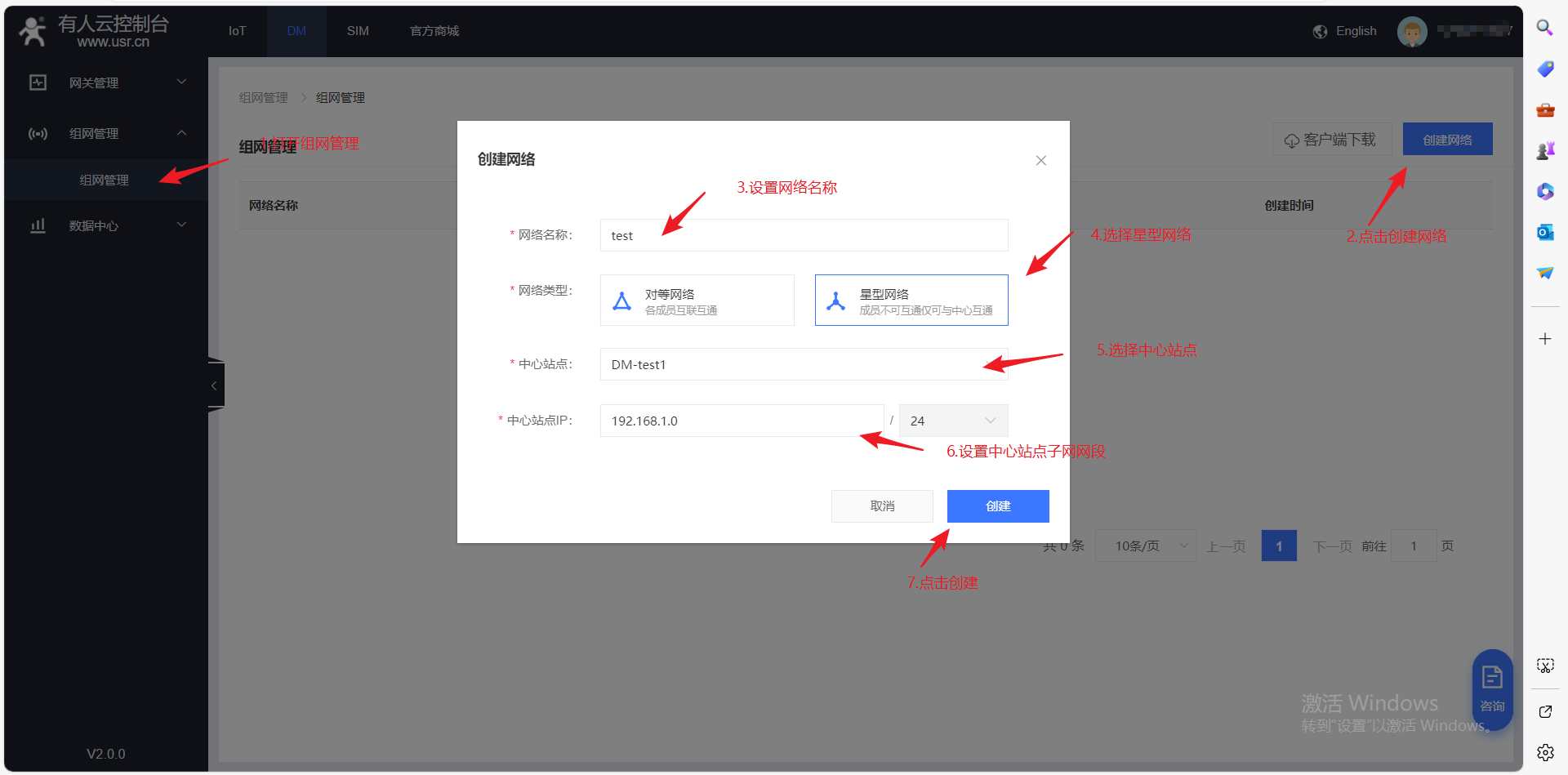

步骤一：创建星型网络，以806w-1作为中心站点
步骤二：创建子站点，以806w-2作为子站点

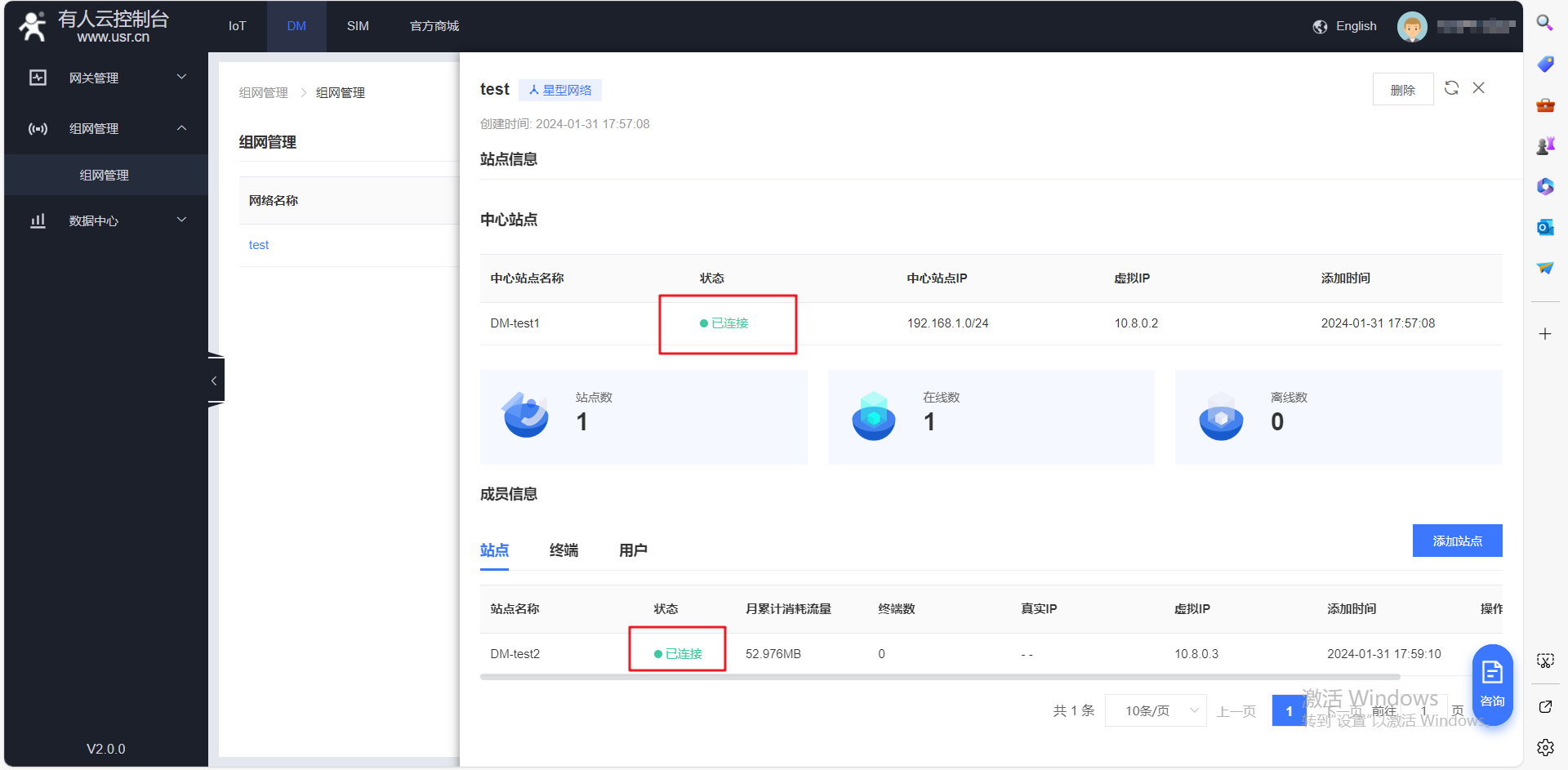

步骤三：刷新一下界面查看站点状态为“已连接”代表组网搭建成功

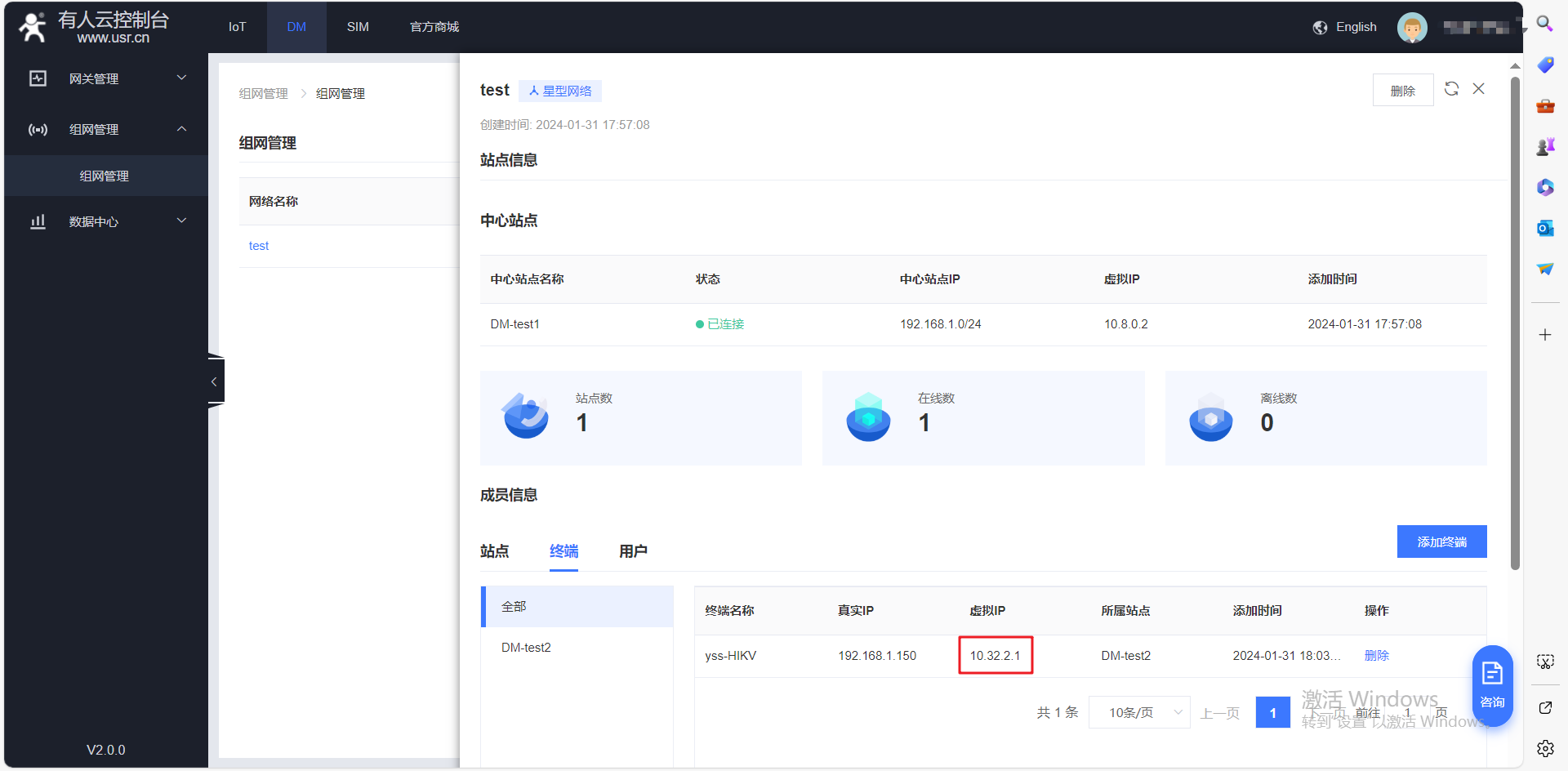

步骤四：添加子站点的终端

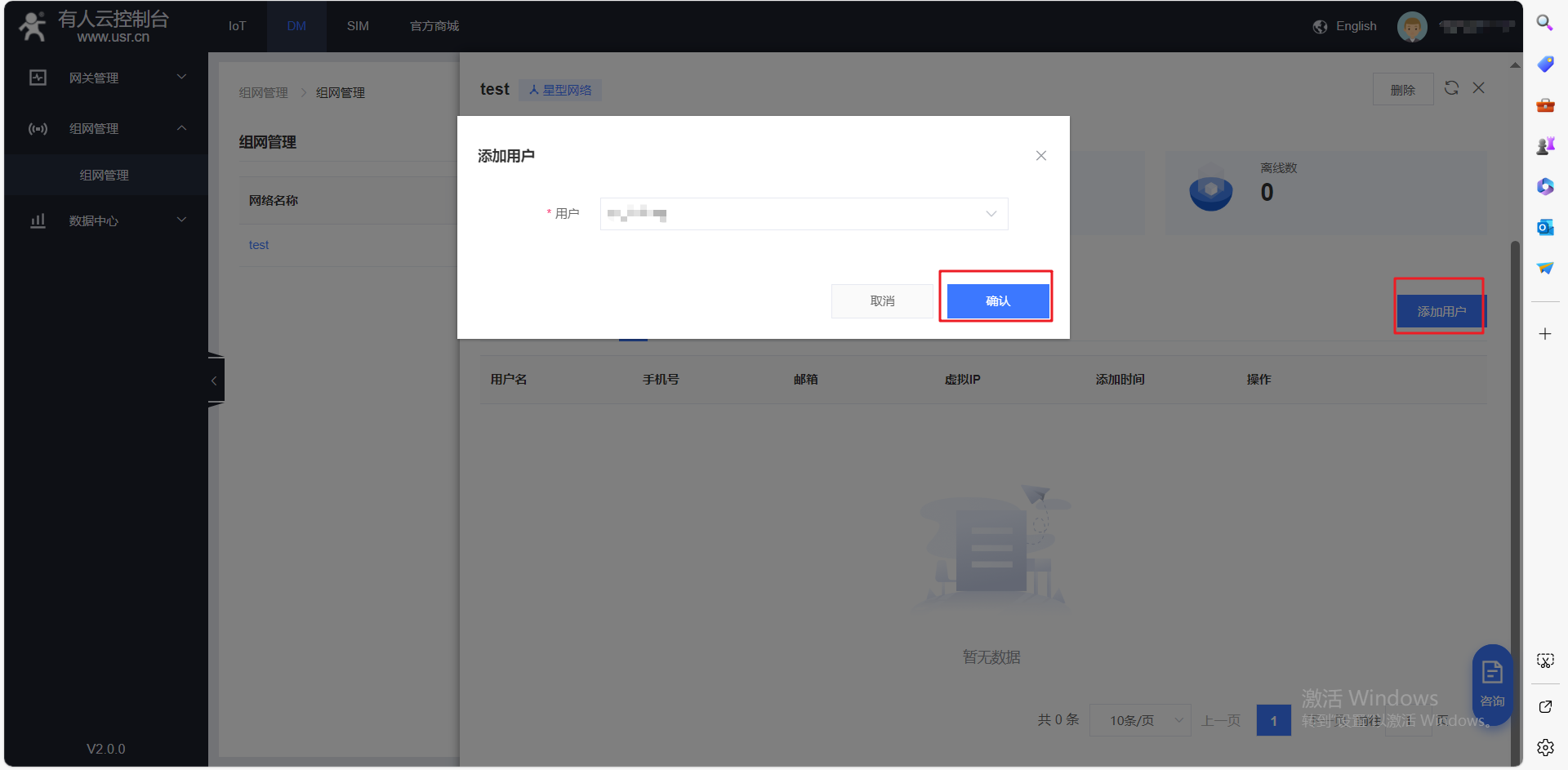

步骤五：添加用户，然后下载配置文件以下步骤非必须项，如无需要可跳过直接前往2.4章节的步骤一进行验证组网。
说明：用户非必须添加，当运维人员出差需要运维该组网内设备时，可通过用户方式加入该组网。

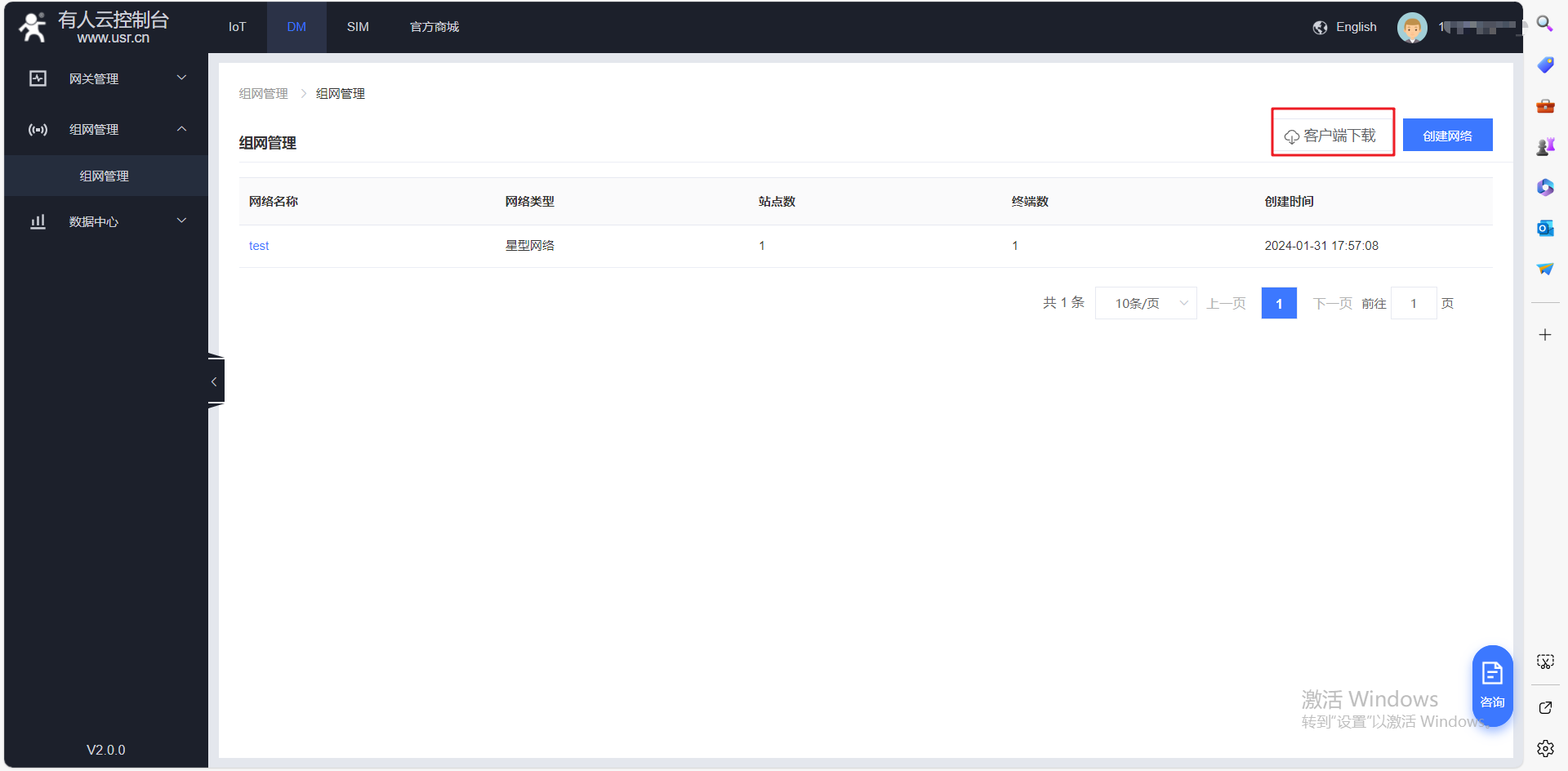

步骤六：根据您的机型下载客户端并安装在PC-3上
步骤七：运行openvpn客户端，并导入下载的配置文件，运行后绿色代表连接成功。
2.4 验证星型网络

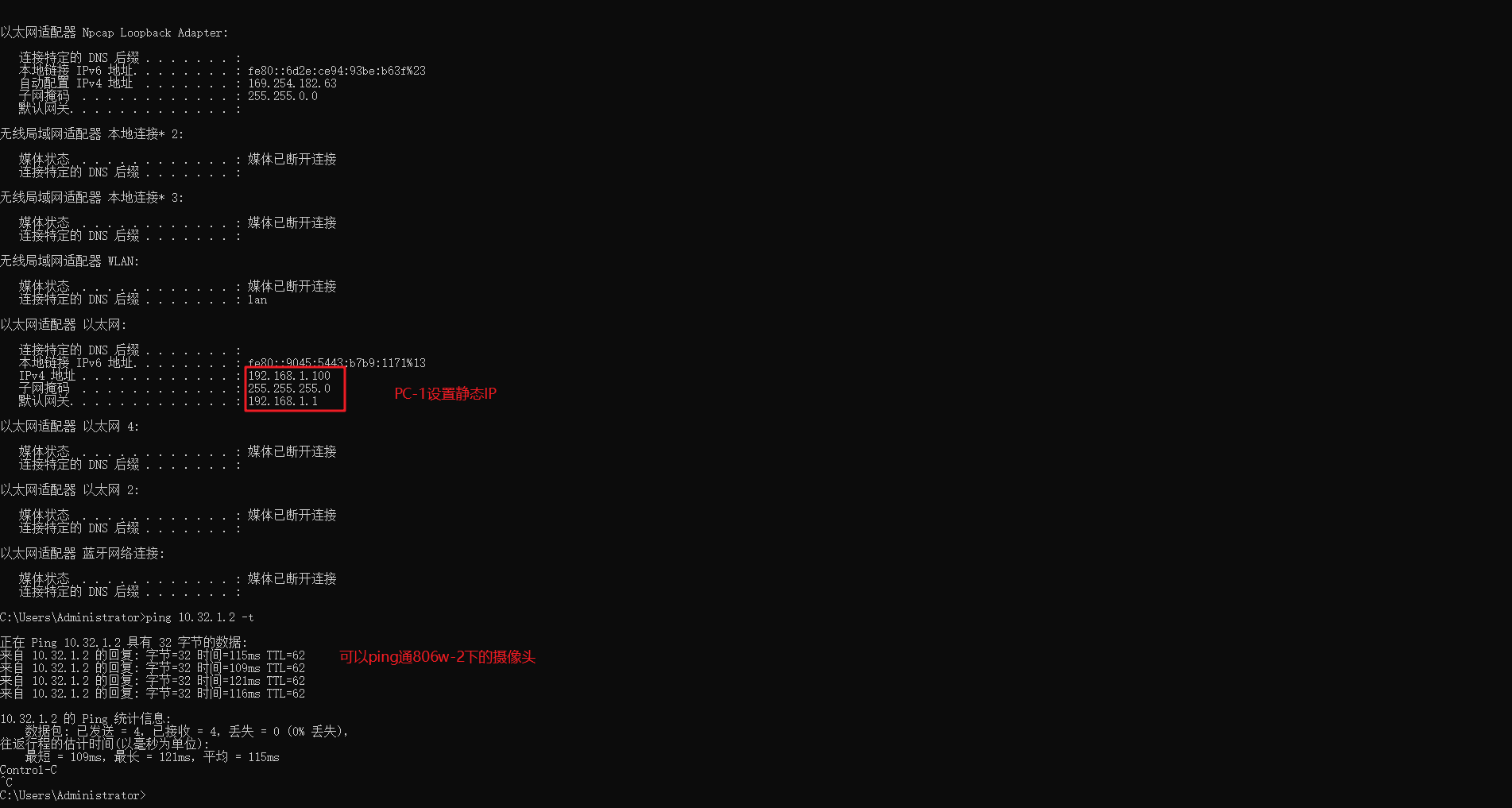

步骤一：通过中心站点806w-1的终端PC-1访问806w-2下的摄像头。
步骤二：通过中心站点806w-1终端PC-1 的WEB界面查看子站点下摄像头终端监控

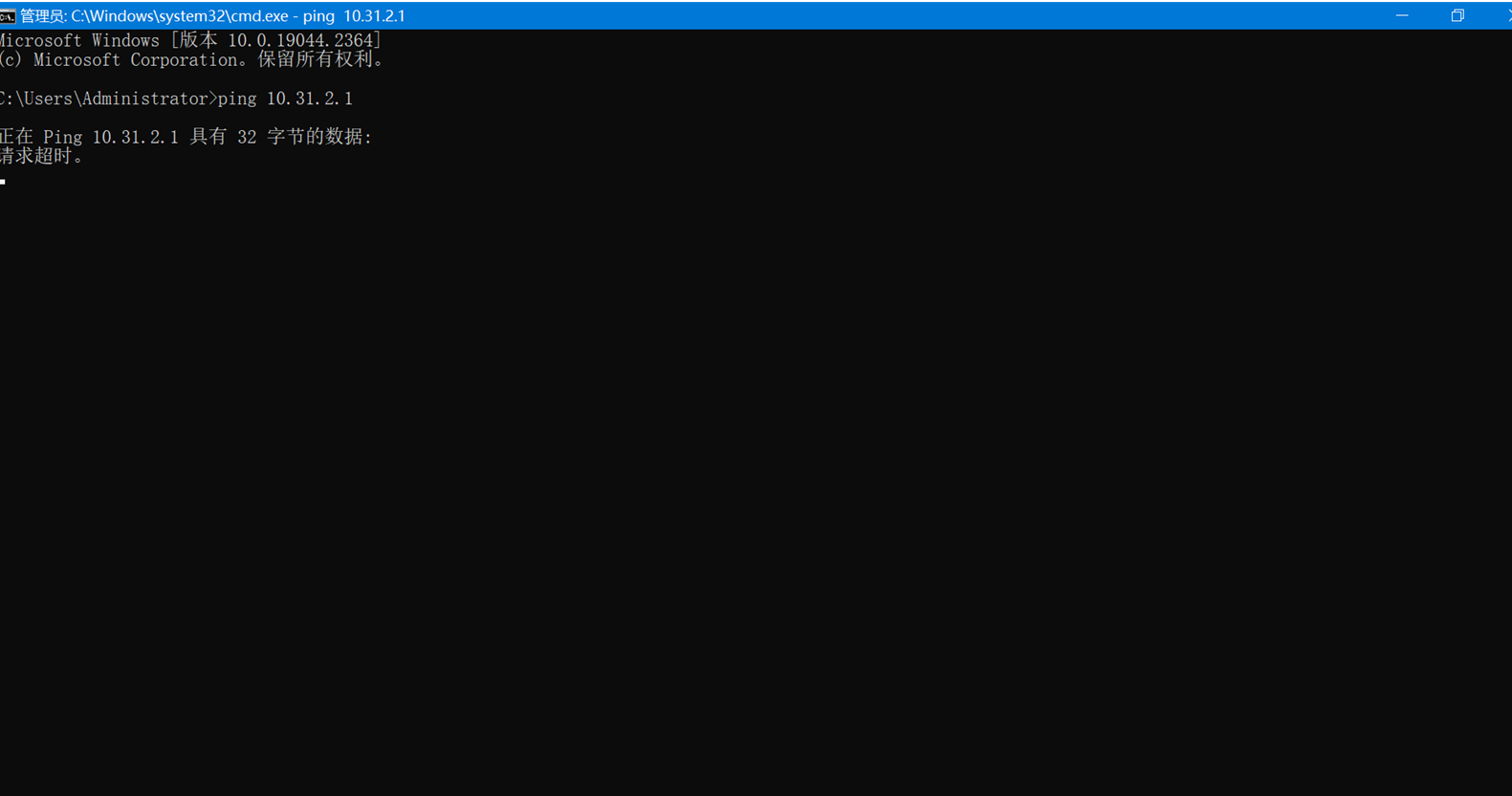

步骤三：通过PC-3的openvpn加入组网后访问摄像头（不通是正常现象，星型网络子站点和子站点及其子网应不互通）

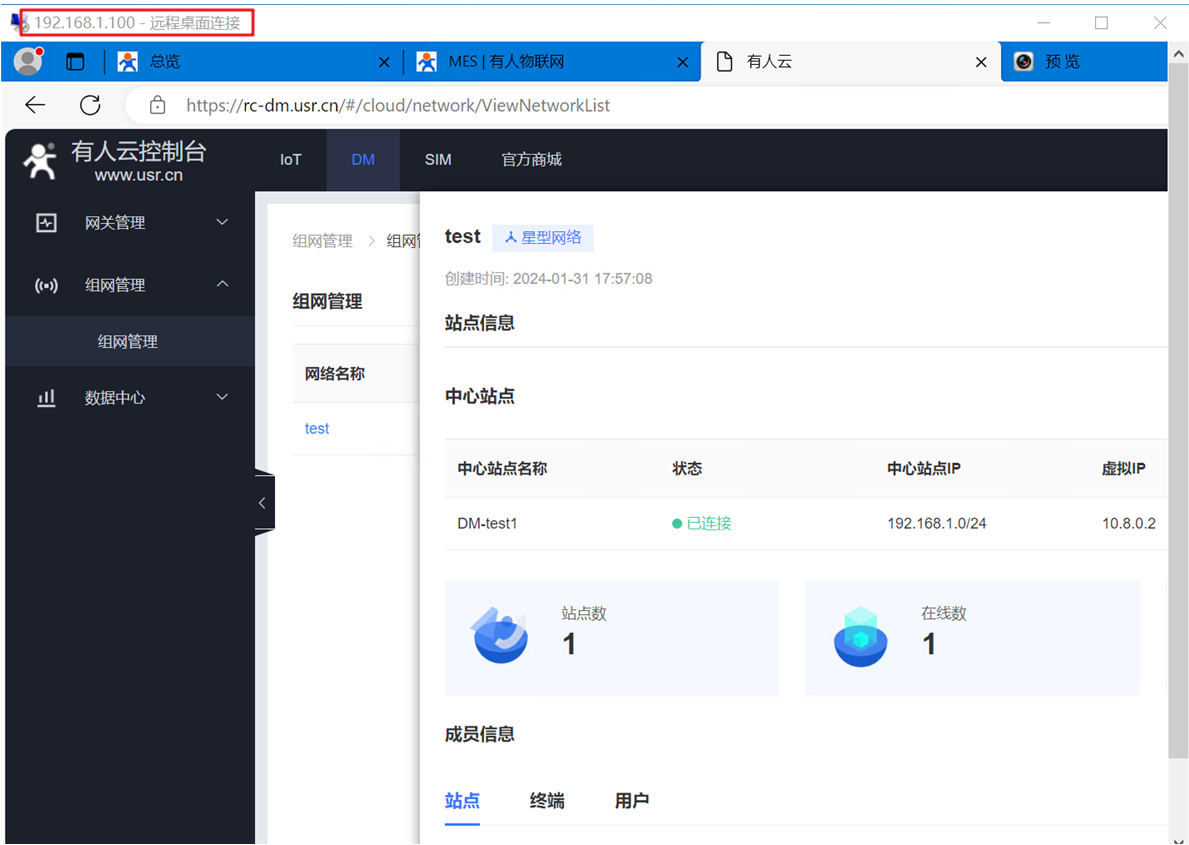

步骤四：PC-3通过“远程桌面连接”访问主站点下终端PC-1，验证PC客户端和主站点下终端实现互通
注意：

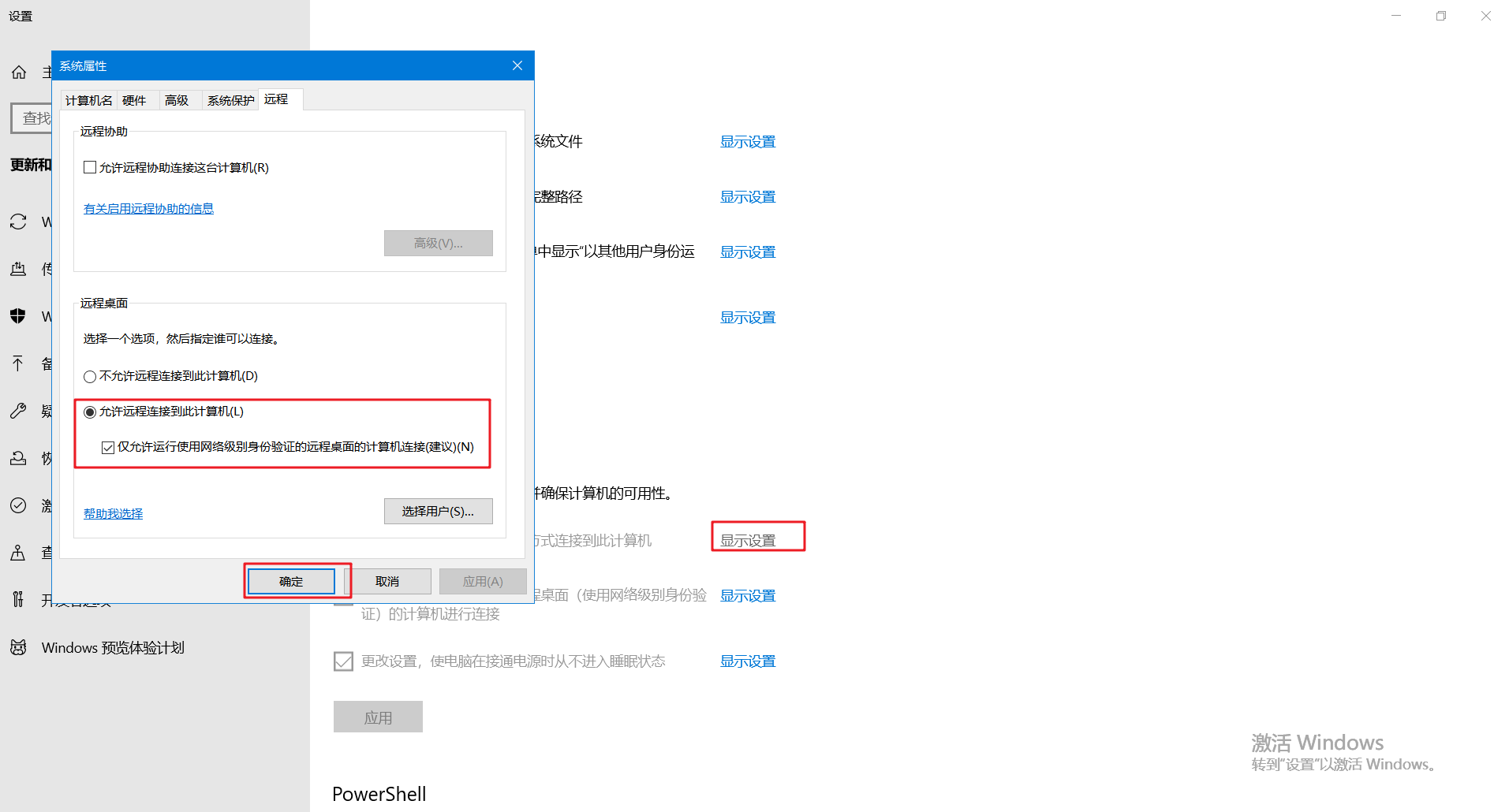

PC-1需开启远程桌面访问功能，以win10为例，设置-开发者选项-远程桌面-选择允许
子站点下终端或者PC手机客户端主动访问主节点下终端时，使用主节点下终端实际IP访问。
主节点下终端主动访问PC手机客户端、子站点、子站点下终端使用虚拟IP访问（子站点未开启实际IP访问的情况下）。

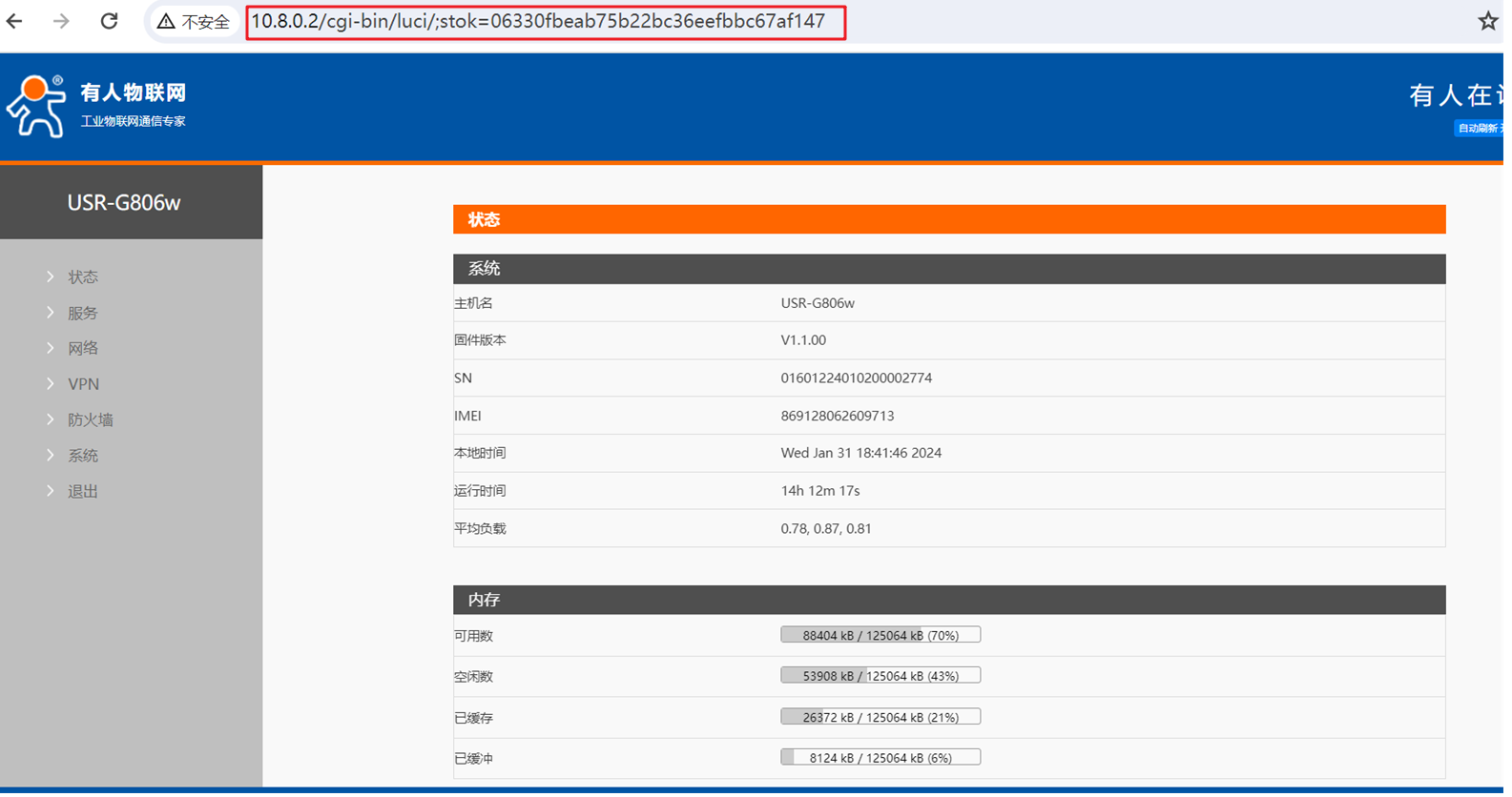

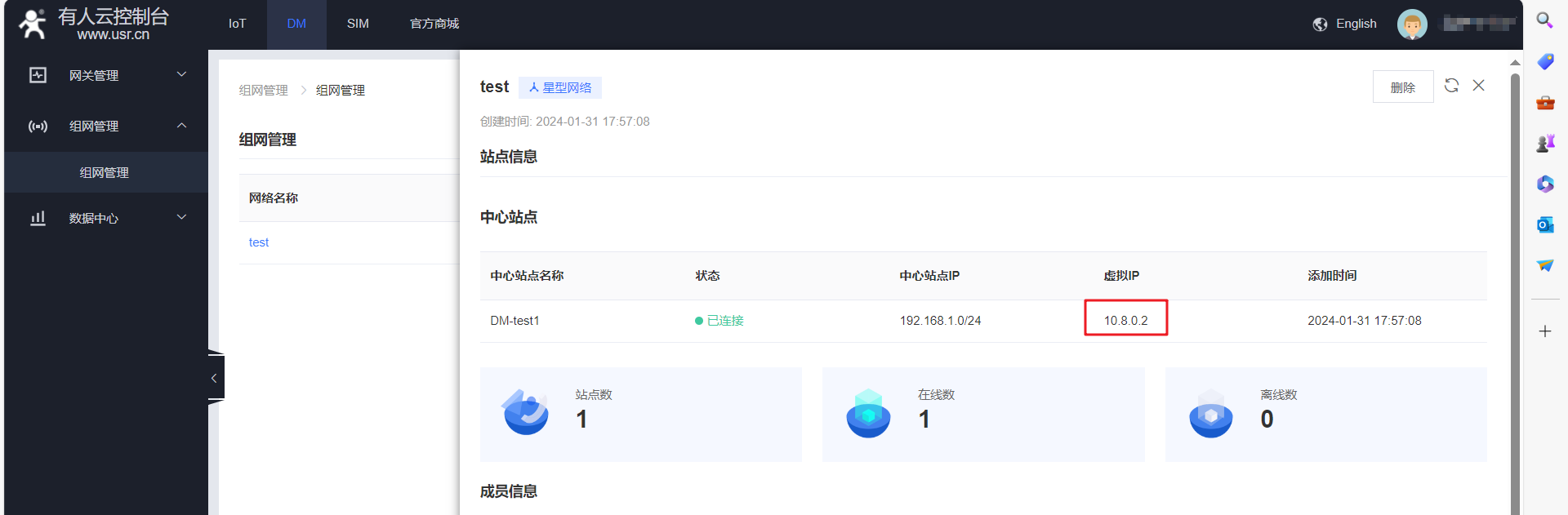

步骤五：PC-3通过主站点虚拟IP访问其WEB进行配置，以及PC-3 ping的通主站点虚拟IP
3、FAQ
1、如果需要使用终端真实IP访问终端，如何处理？有什么注意事项？

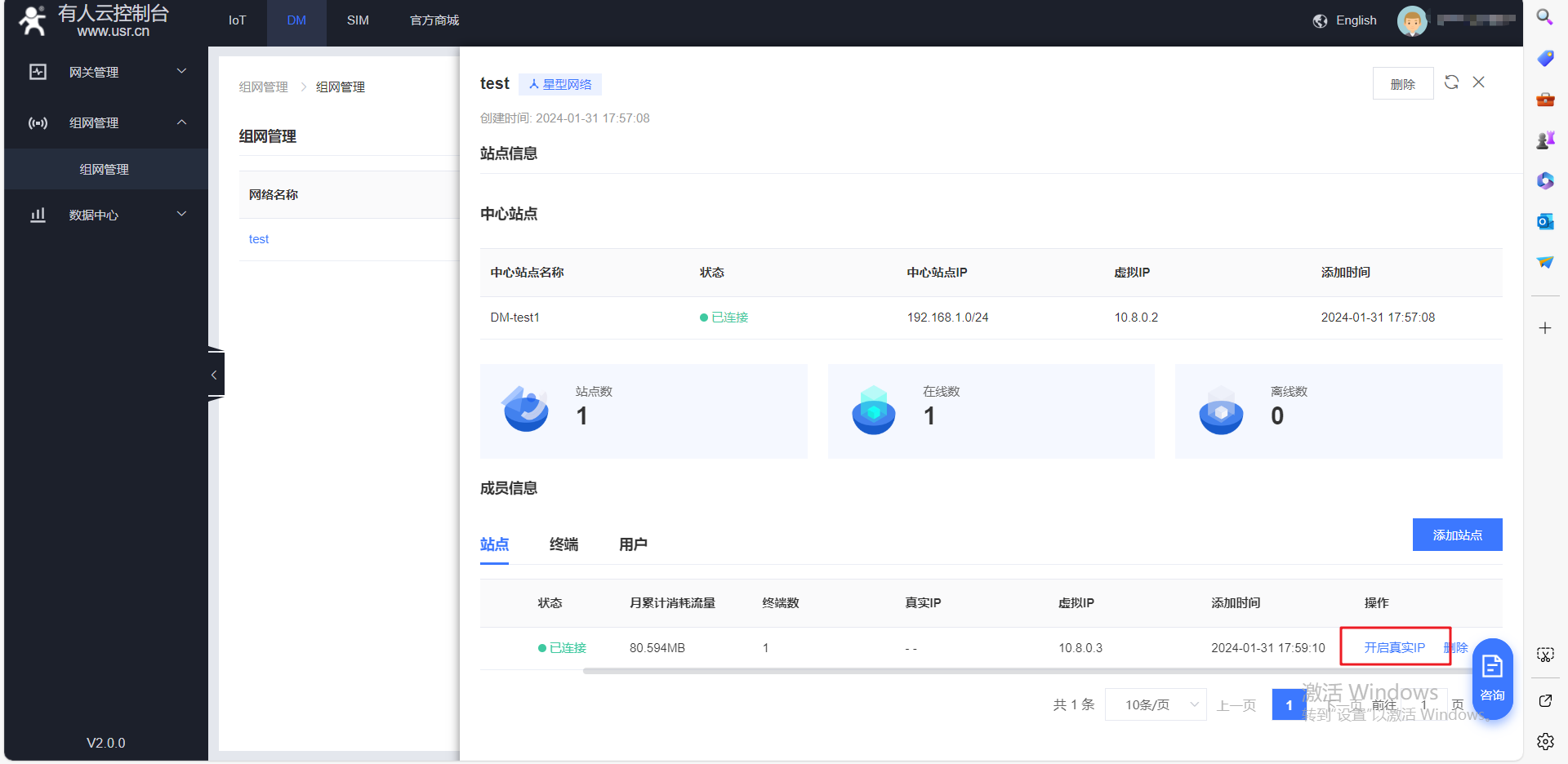

回答：在站点中开启真实IP访问，此时需注意该网络下的每个站点下的子网不可同网段。
2、同一个用户的配置文件，可以多台PC同时使用一份配置文件吗？
回答：不可以，因为每一份证书对应一个虚拟IP，多PC使用会冲突。
3、多个PC如何才可同时访问该组网？
回答：

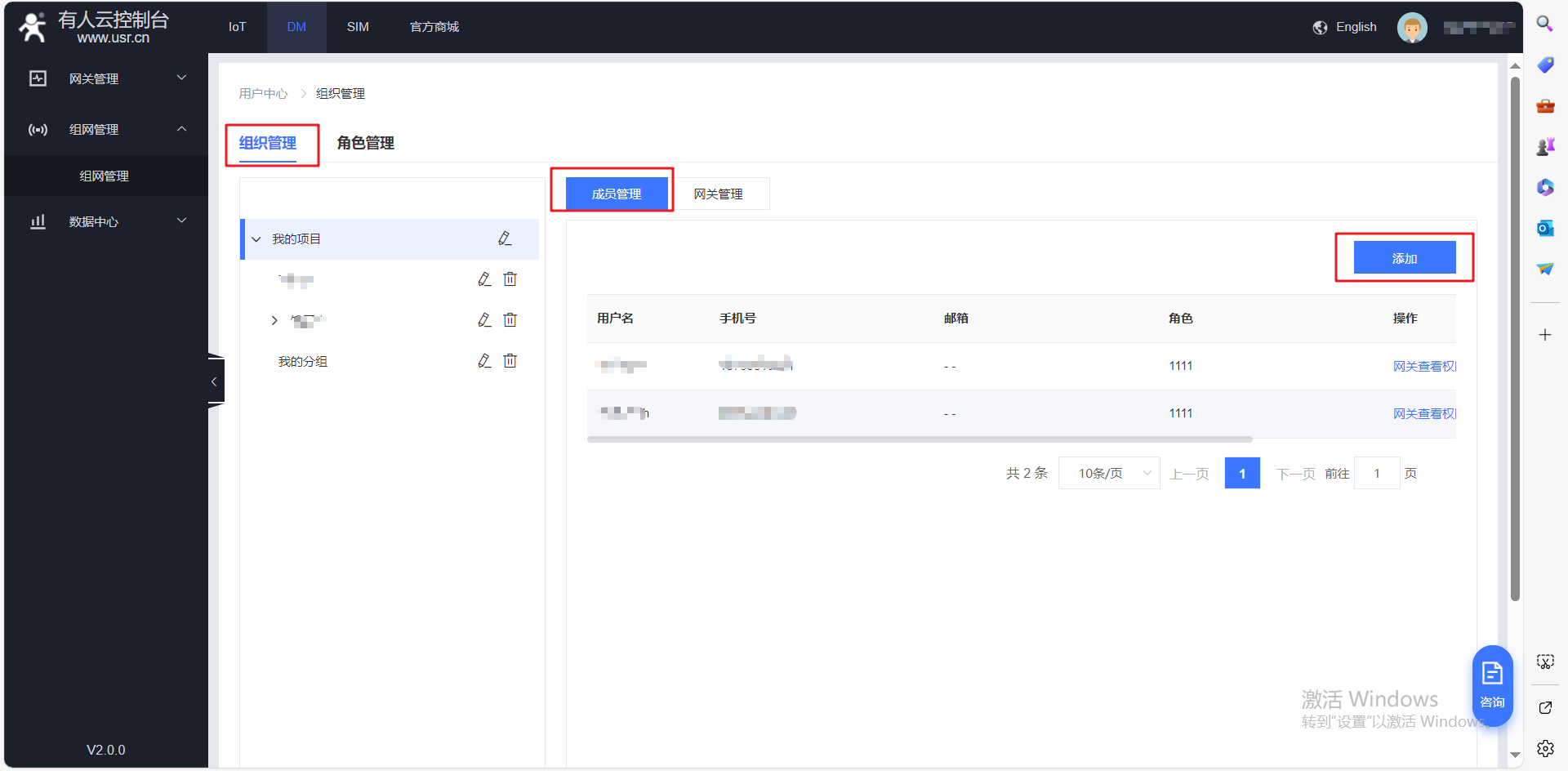

步骤一：在DM平台界面-右上角用户-点击“组织管理”-在“成员管理”中-添加新用户
然后在组网管理-该网络“用户”-添加新用户-下载配置文件，使用新的PC或手机客户端进行连接到组网内进行组网。
4、站点下终端是DHCP分配是否影响组网功能？
回答：有风险，因为DCHP分配可能IP会改变，而平台使用终端实际IP进行添加入组网，故推荐使用静态IP
5、PC通过WEB远程访问摄像头，显示黑屏如何处理？
回答：请联系摄像头厂商咨询是否需要安装插件
6、PC ping不通组网内的其他终端如何排查？
回答：请观察PC和终端是否已关闭防火墙，防火墙会影响ping探测
7、星型组网下，主站点终端访问子站点终端失败如何处理？
回答：需将子站点LAN和主站点LAN设置不同网段才可正常使用。
8、Apple下载手机客户端时提示如下如何解决？
回答：本客户端是openvpn官方客户端，OpenVPN官方规定Apple需要国外AppleID才可下载使用。
9、使用组网会出现丢包如何解决？
回答：建议将终端MTU设置成1500及以下再次验证。
10、PLC仅支持同网段访问，但使用异地组网是非同网段，如何解决？

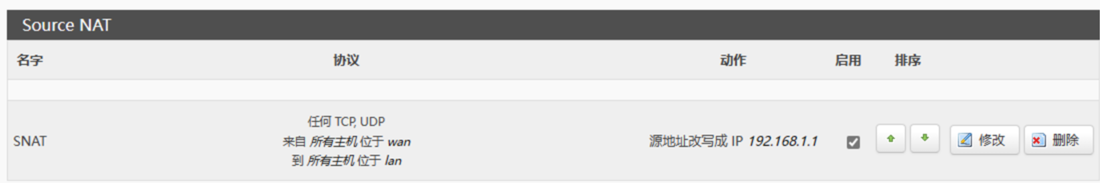

回答：可使用G806w，SNAT进行如下设置后尝试
4、更新历史
2024-3-21 版本 V1.0.0 创立
2024-6-21 版本 V1.0.1 修改
