DR404 AP模式WAN口连接路由器的测试案例
2024-02-20
一、资料
1、说明书：https://www.usr.cn/Download/895.html
2、AT指令集：https://www.usr.cn/Download/1056.html
3、调试助手：https://www.usr.cn/Download/27.html

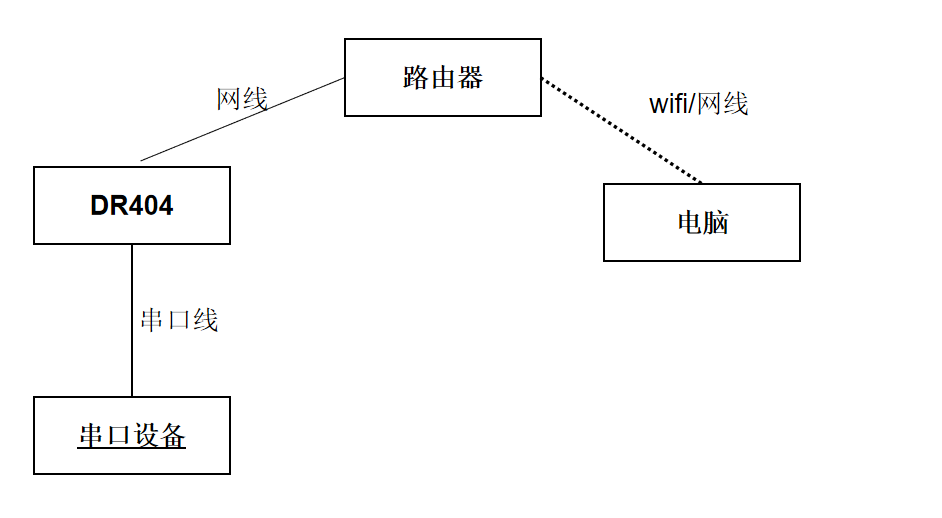

二、连接图示
三、参数设置

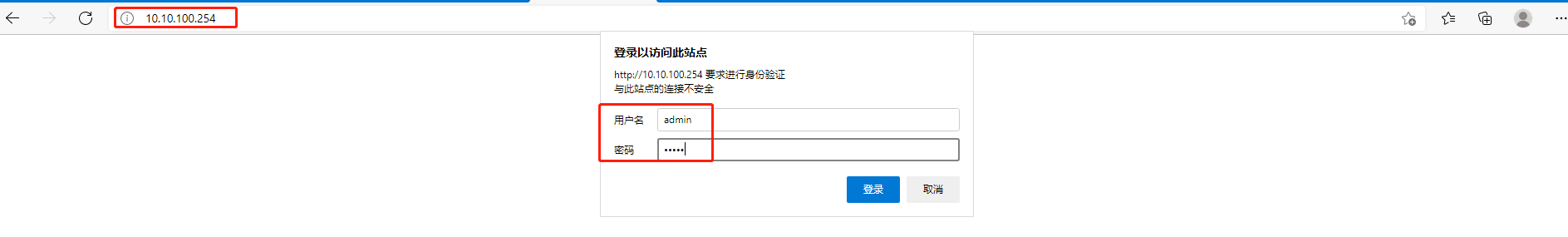

1、DR404出厂默认AP模式，出厂默认的LAN IP：10.10.100.254 电脑连接AP的WiFi，获取10.10.100.X的IP，保持同网段，可以进入内置网页设置参数。

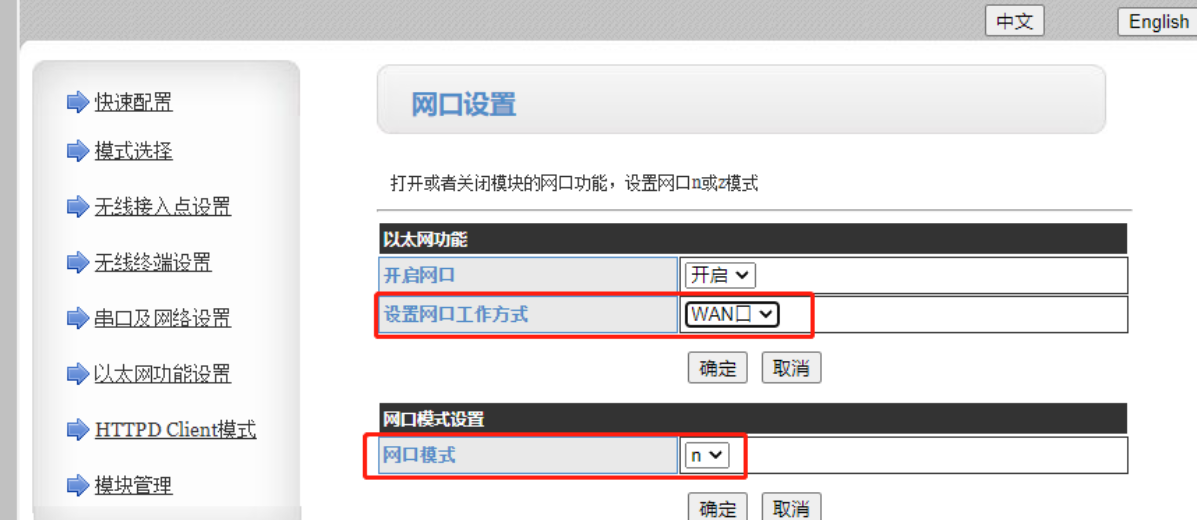

2、以太网功能设置：设置网口工作模式为WAN口，先不要重启设备，等所有参数设置完成后一起重启。
3、串口及网络设置：可以根据实际情况修改DR404的串口等参数和串口连接的终端设备的参数保持一致。在本案例中我们保持出厂默认参数。

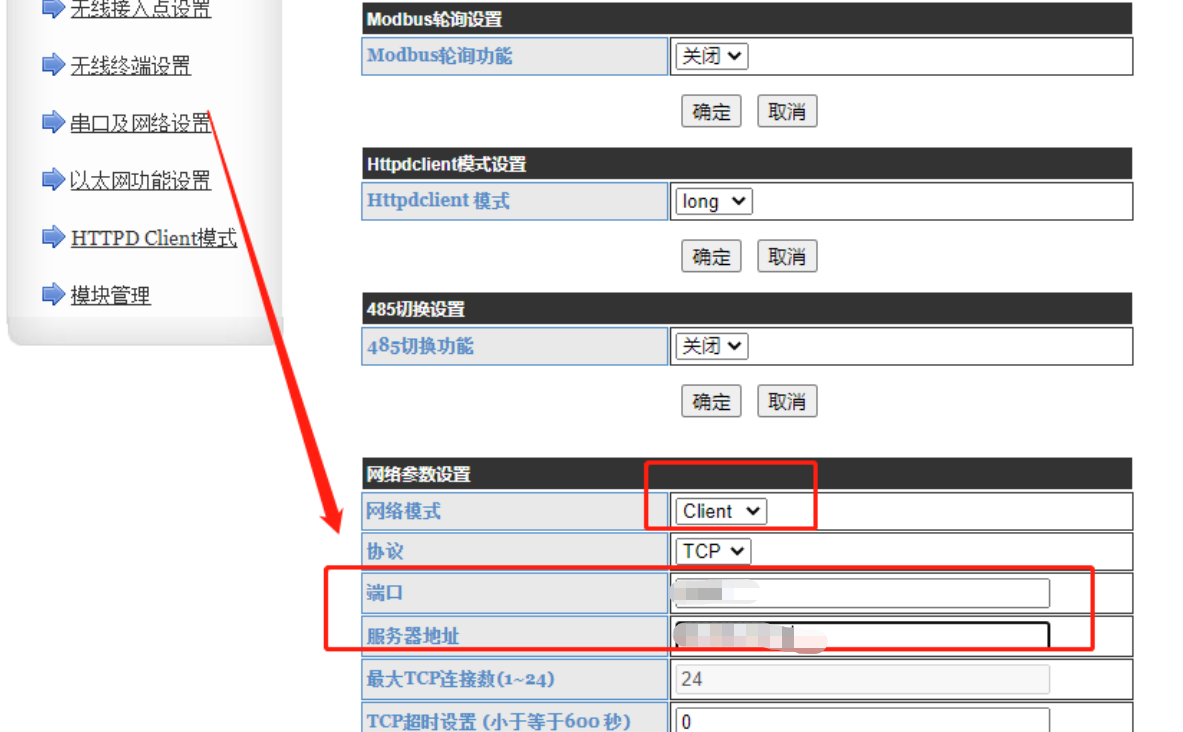

4、串口及网络设置：网络参数设置---设置TCP连接，DR404做client工作模式下，服务器地址和端口就是server的本机IP和本地端口。

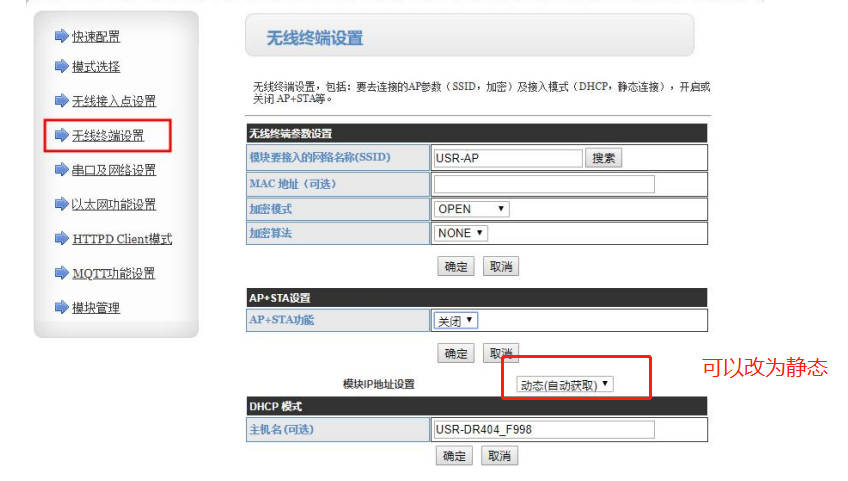

5、无线终端界面可以设置DR404获取的WANIP，注意不能和无线接入点设置界面的IP（出厂默认10.10.100.254）冲突
6、完成所有的参数设置之后重启设备，把DR404 用网线接入路由器。
四、数据测试
1、电脑网线或者WiFi连接同一个路由器，和DR404保持同网段
此案例中路由器给电脑的分配的IP是 192.168.1.176。 给W610分配的IP是192.168.1.12。
DR404的串口使用USB转485的串口线接到电脑上，电脑识别的COM口是COM38,。

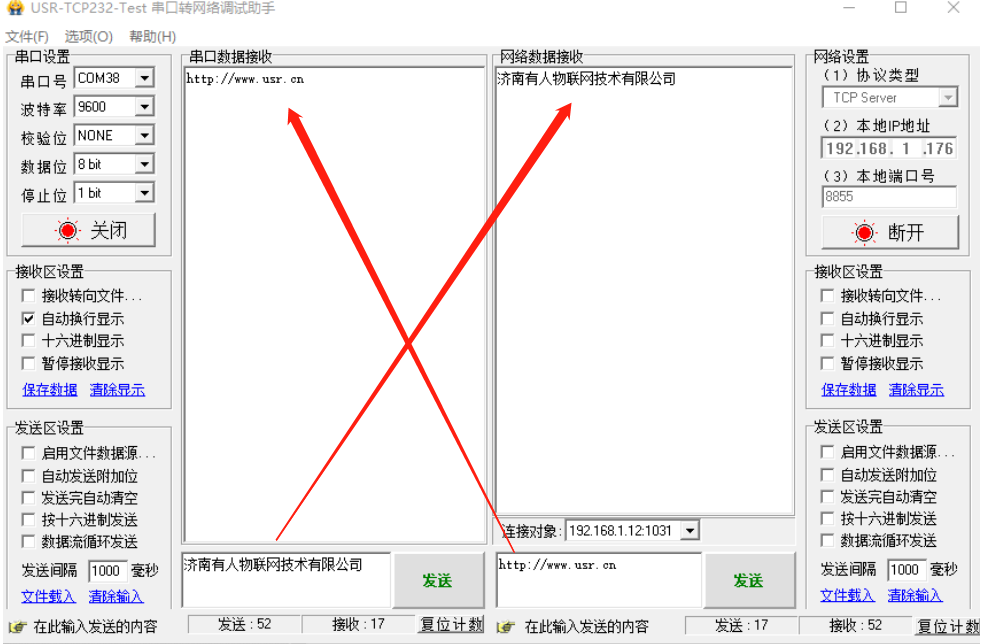

打开一个串口调试调用COM38
打开网络调试助手做Server，本地端口8855
DR404做client，建立TCP连接，可以实现网络和串口的数据双向透传。
撰写人：于工
