USR-M100 Modbus网关功能测试案例
2023-12-19



一、资料下载

USR-M100说明书:https://www.usr.cn/Download/1202.html

设置软件:https://www.usr.cn/Download/1213.html

串口网络调试助手:https://www.usr.cn/Download/27.html

二、准备工作

1、USR-M100产品 数量1个
2、电源适配器 12V/1A 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

6、自行百度下载Modbus Poll与Modbus Slave软件

三、连接框图

四、设置步骤

1、USB-RS485串口线接M100串口1,注意485接线线序,USB-RS485 A线接M100 串口1的A端子,USB-RS485 B线接M100 串口1的B端子,USB头插入电脑USB口。

M100网口通过网线直连电脑网口。检查所有连接无误后,给M100用12V电源适配器供电。

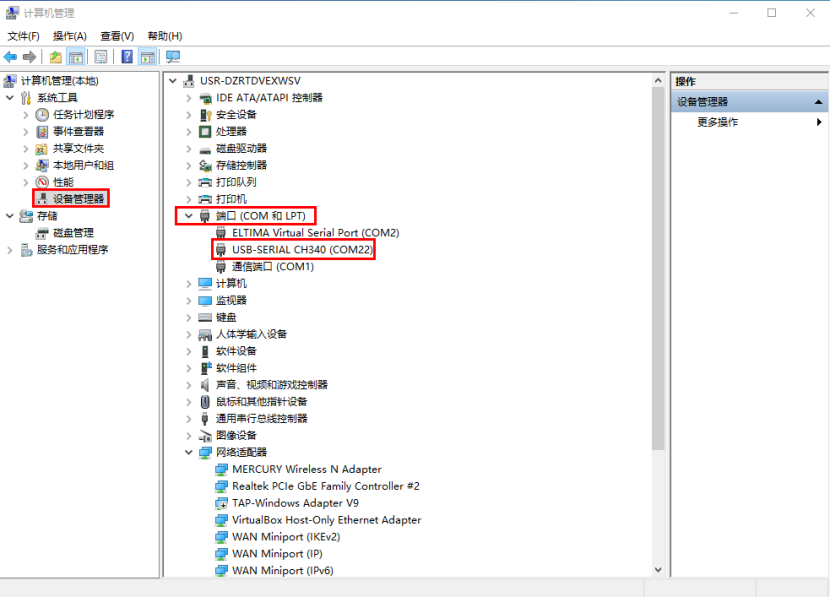

2、检查USR-RS485串口线的COM口号,点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM22。

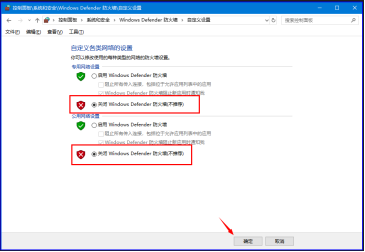

3、电脑关闭防火墙。

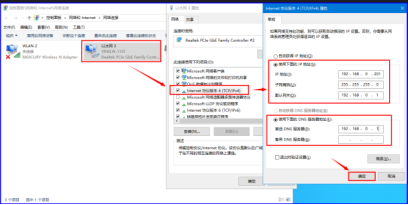

4、电脑:控制面板\网络和 Internet\网络连接,IP设置和M100 IP同网段,M100默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

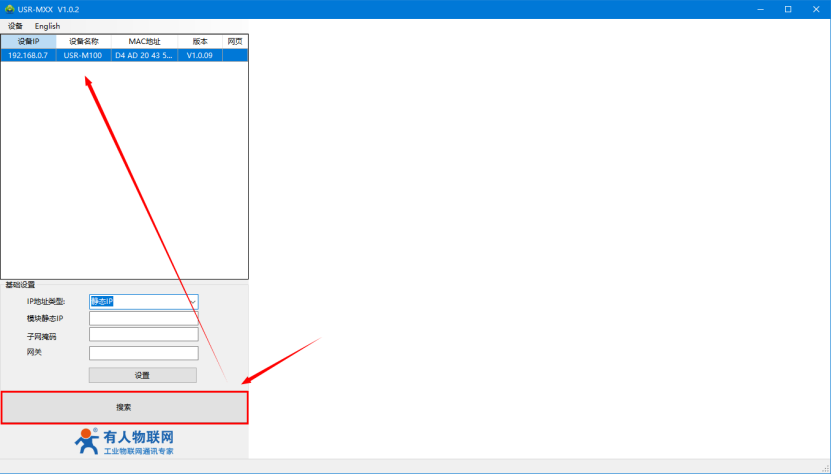

5、下载并打开系列设置软件:

用配置软件搜索M100设备,单击搜索,搜搜到设备后双击设备。

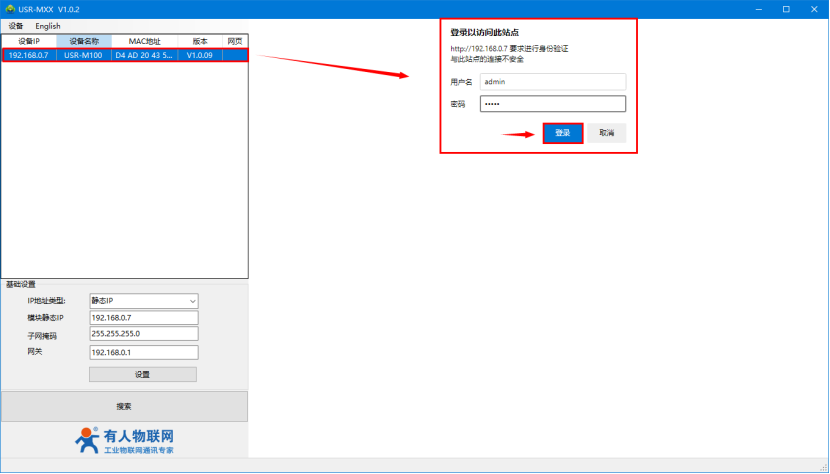

6、登录

输入用户名admin和密码admin,点击确定,右侧显示M100参数设置页面。

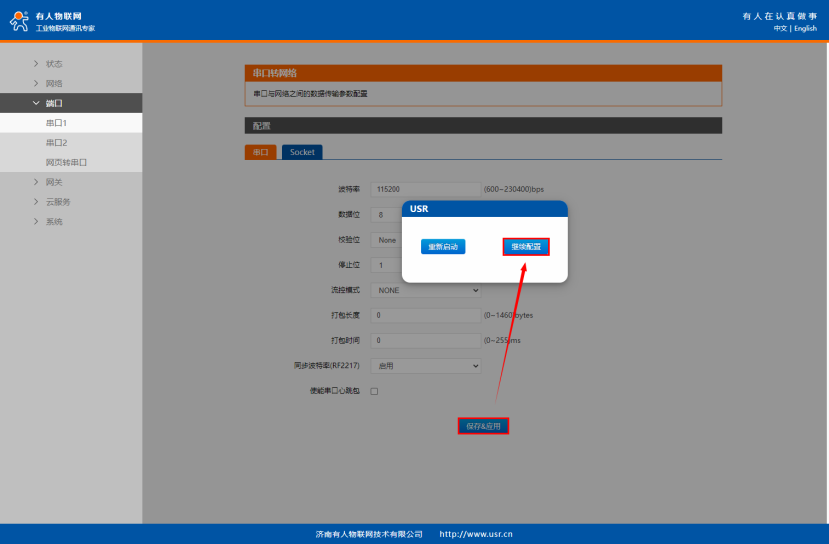

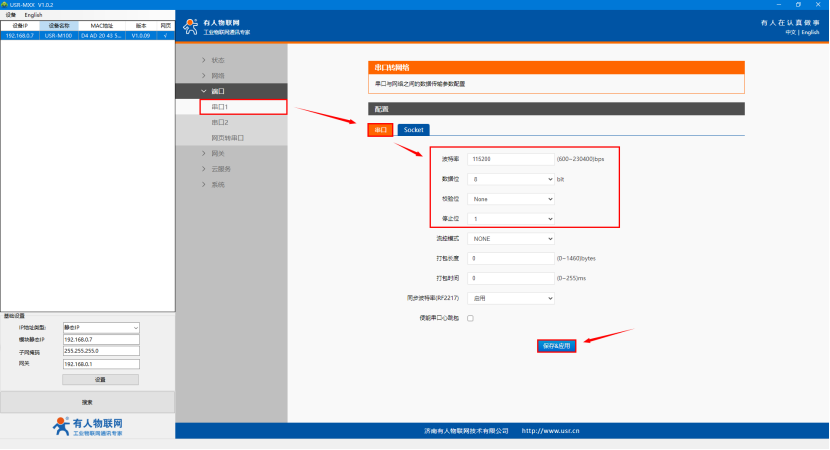

7、配置端口的RS485参数
串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致,默认为115200波特率,无校验位(NOEN)数据位8,停止位1。

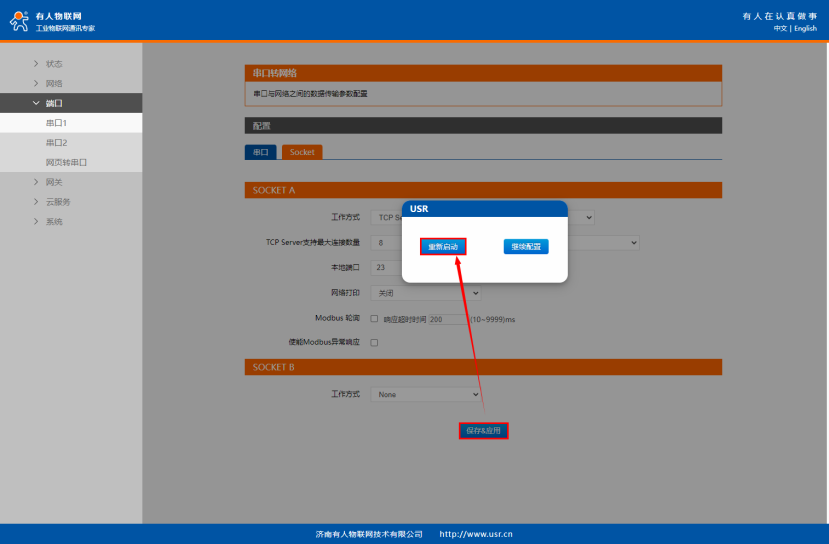

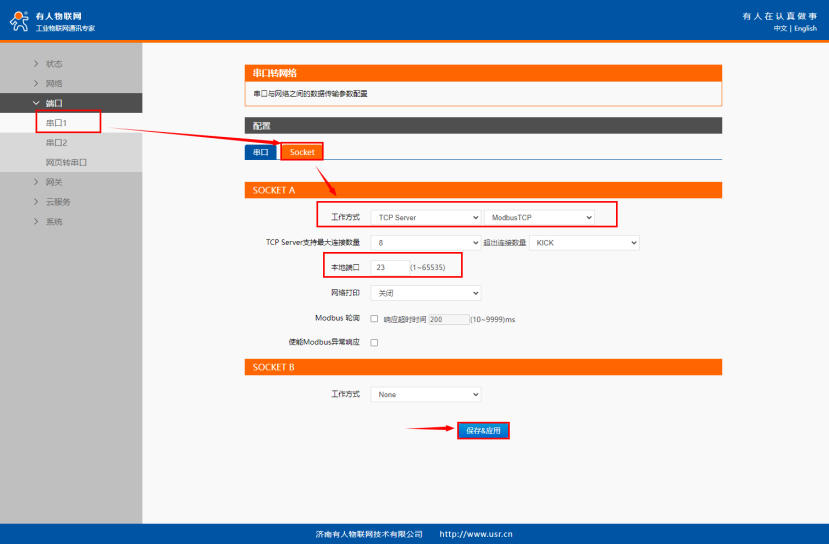

8、配置TCP服务器参数

在“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式为“TCP server”;
将“None”修改为“Modbus TCP”;
本地端口:23。点击保存,重启。

9、M100重启后,打开Modbus Poll与modbus Slave软件借助M100测试modbus tcp转modbus 数据转换功能。

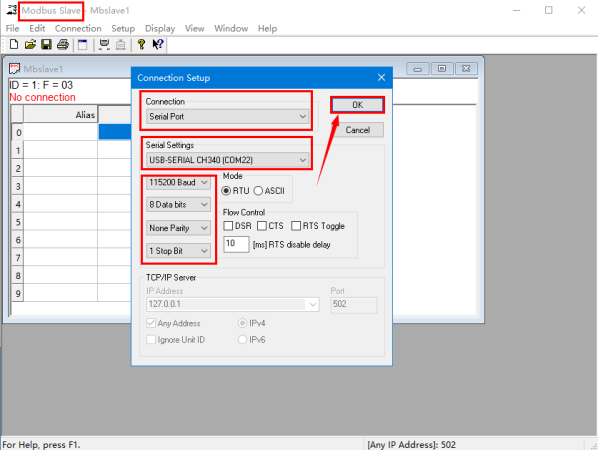

Slaev使用串口协议:

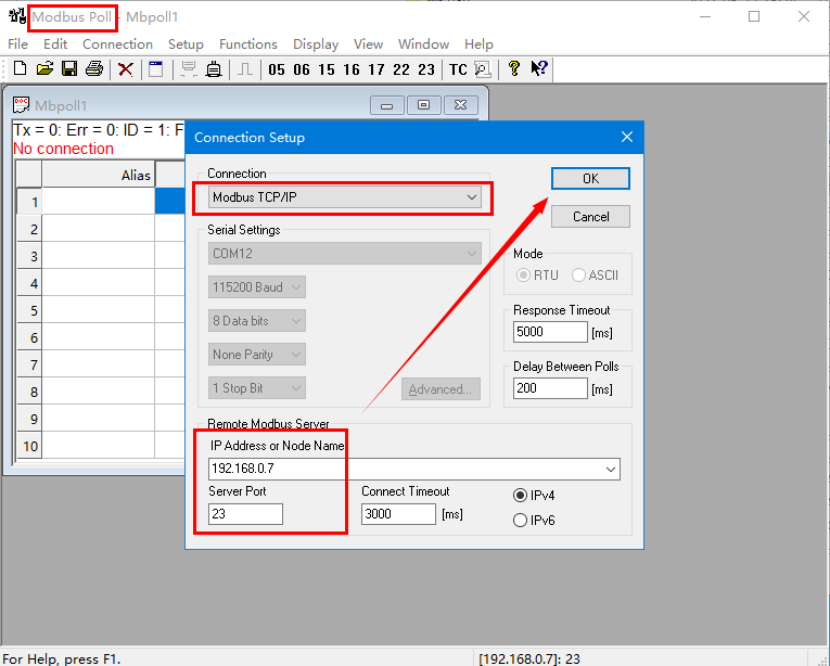

Poll选择modbus tcp协议:

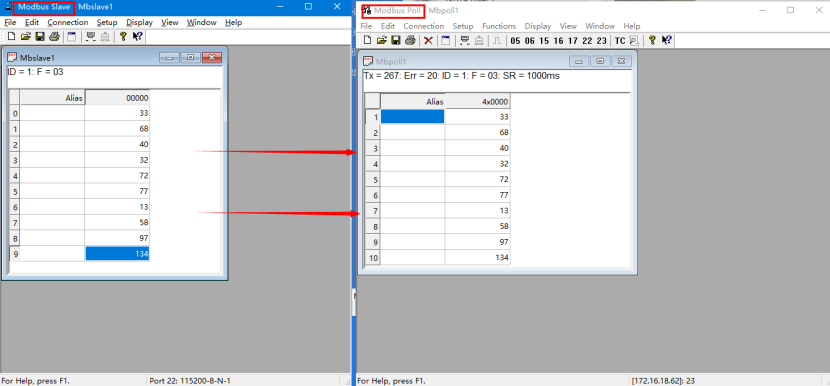

数据协议转换传输成功:



撰写人:sunxuhui
