有人云（V6.0.1）主动上报测试
2023-11-10
一、资料下载
有人云入口：http://cloud.usr.cn/
虚拟串口下载地址：http://www.usr.cn/Download/31.html
有人串口网络调试助手下载地址：http://www.usr.cn/Download/27.html
CRC校验工具：http://www.usr.cn/Download/201.html

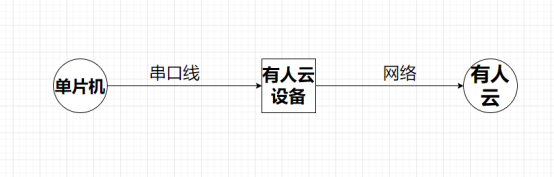

二、连接示意图
模拟测试：串口调试助手——虚拟串口——有人云——数据显示
实际连接：
三、有人云设置

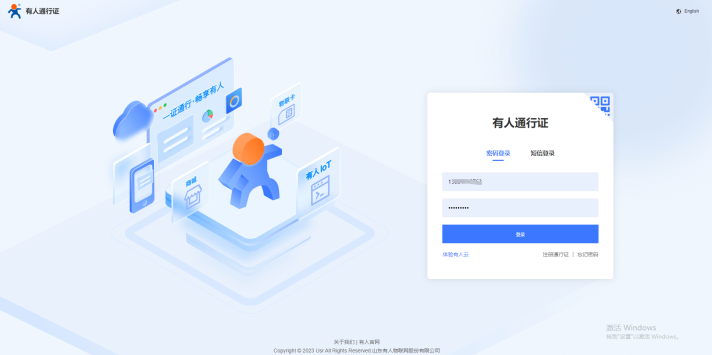

1、登录有人云（如果没有账号先申请通行证）
2.添加网关（这个我们用虚拟串口软件模拟传输设备测试）

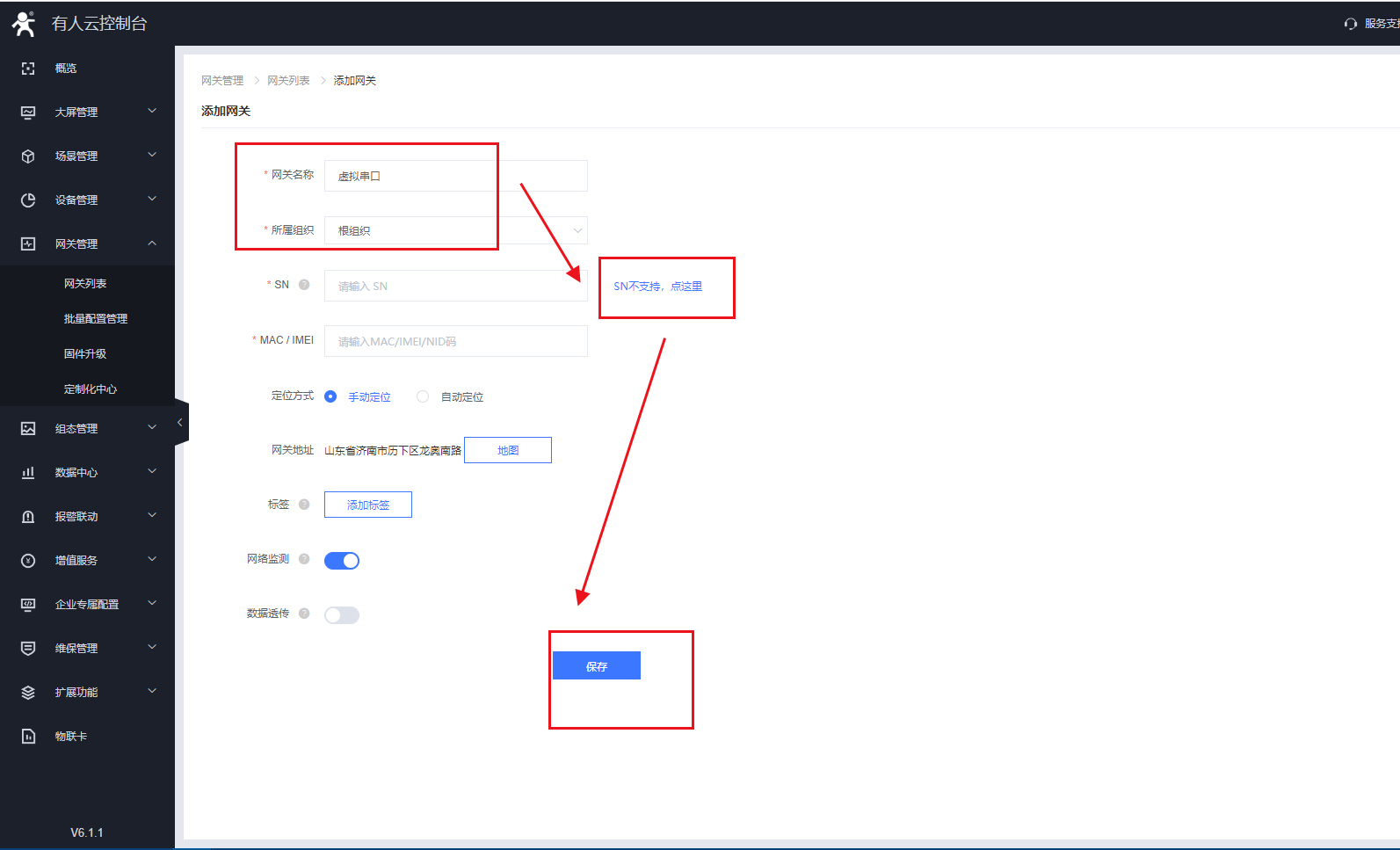

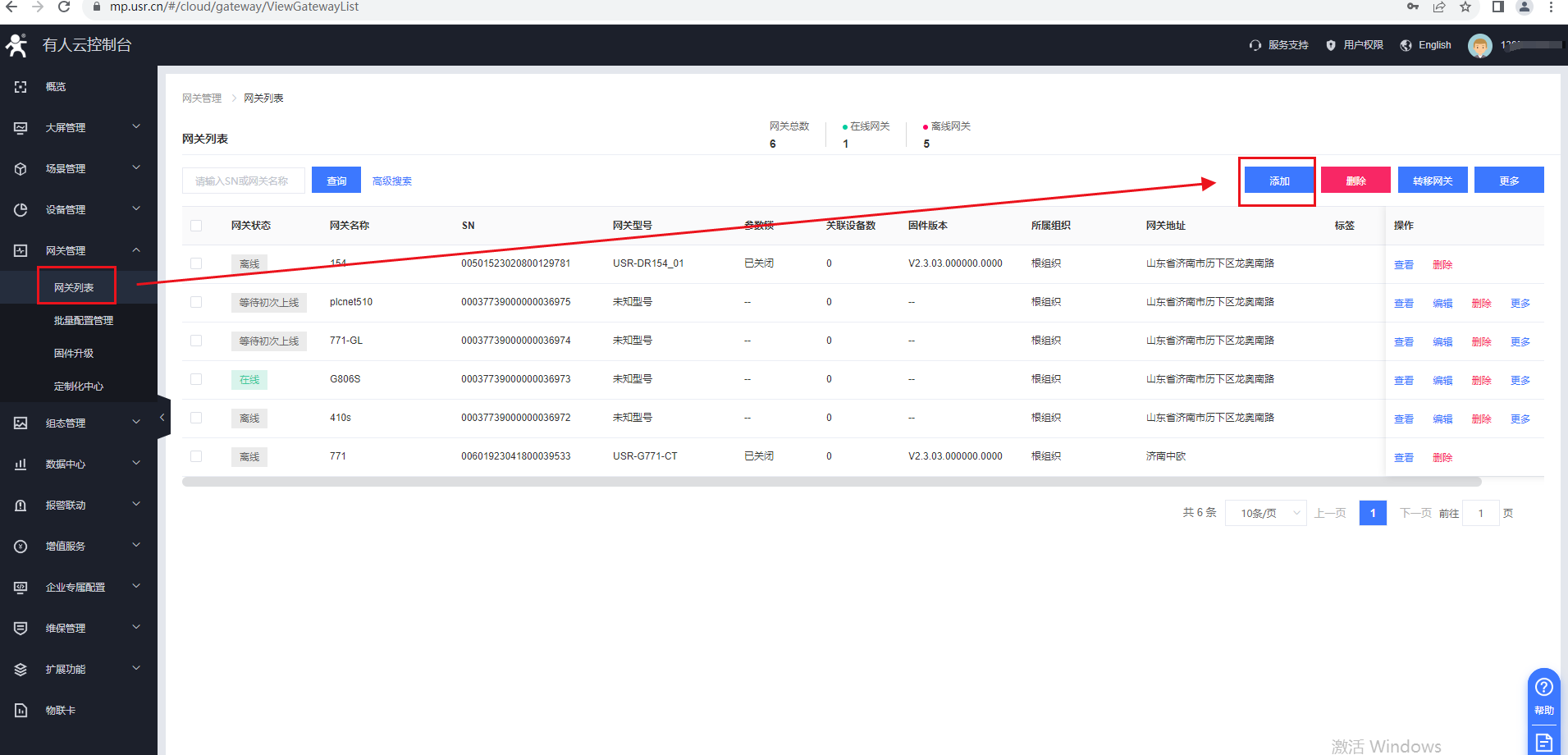

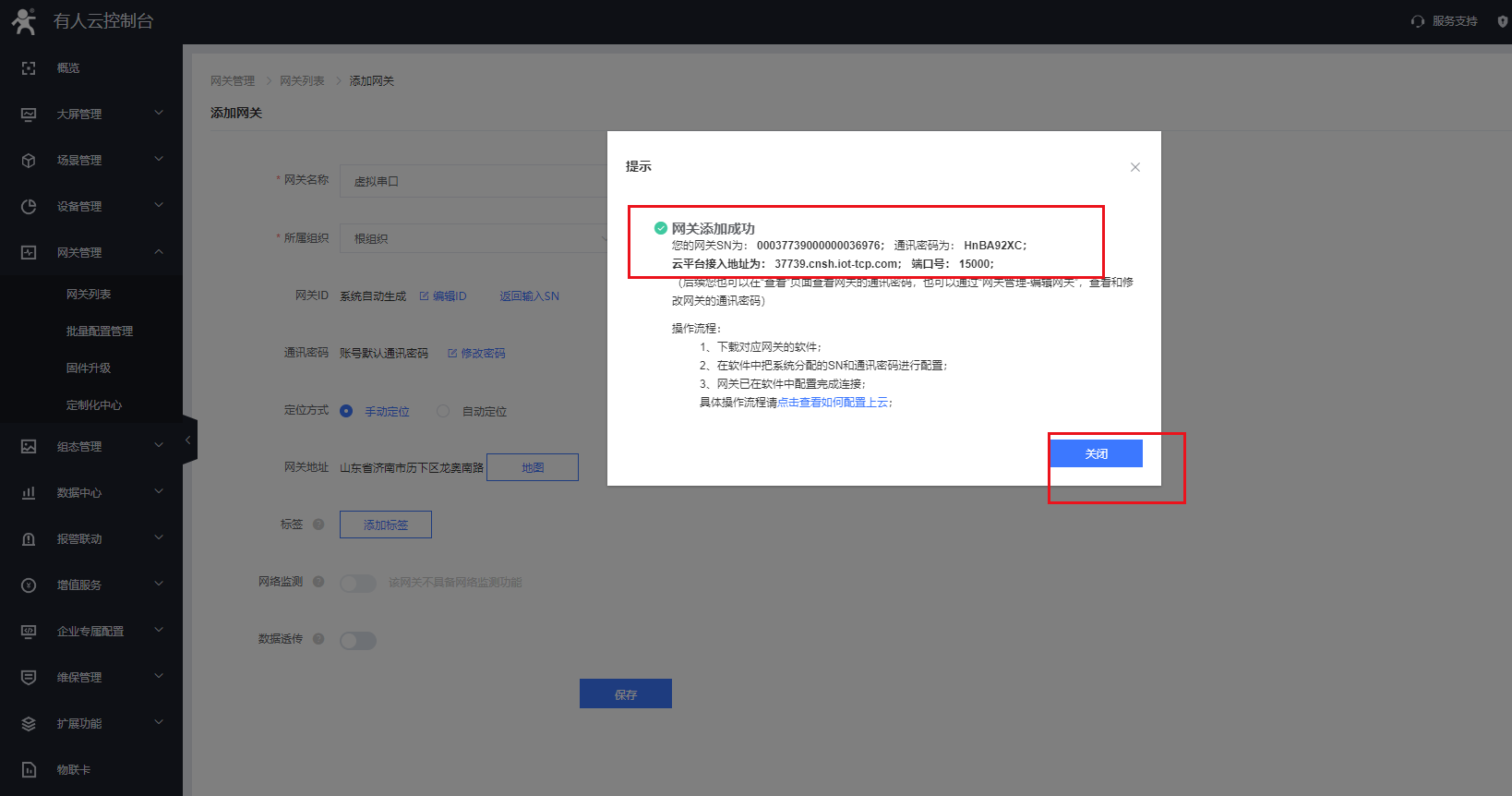

在网关管理——网关列表——添加网关，自定义设备名称与项目分组——点击sn不支持，点这里（特别注意）

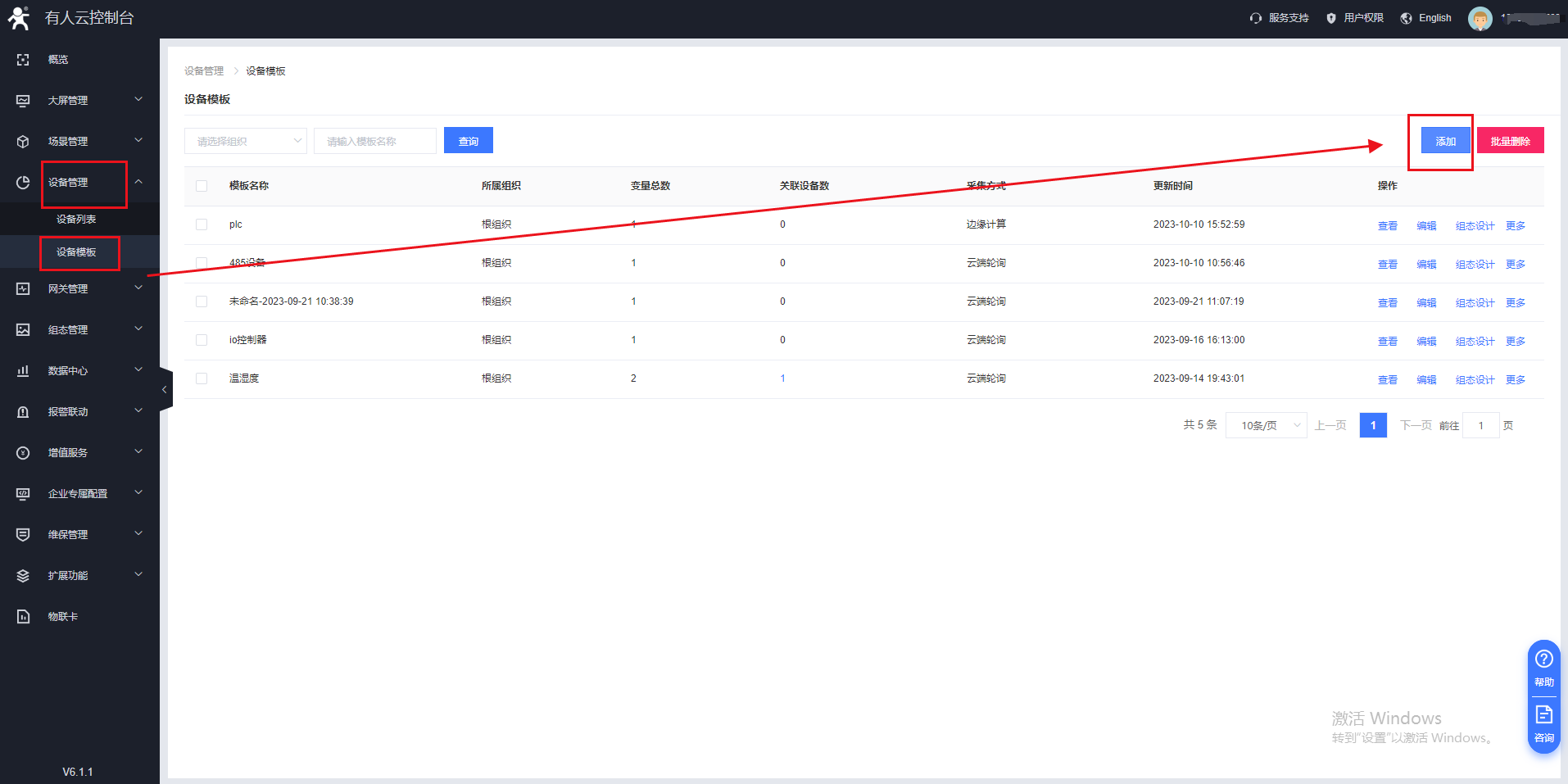

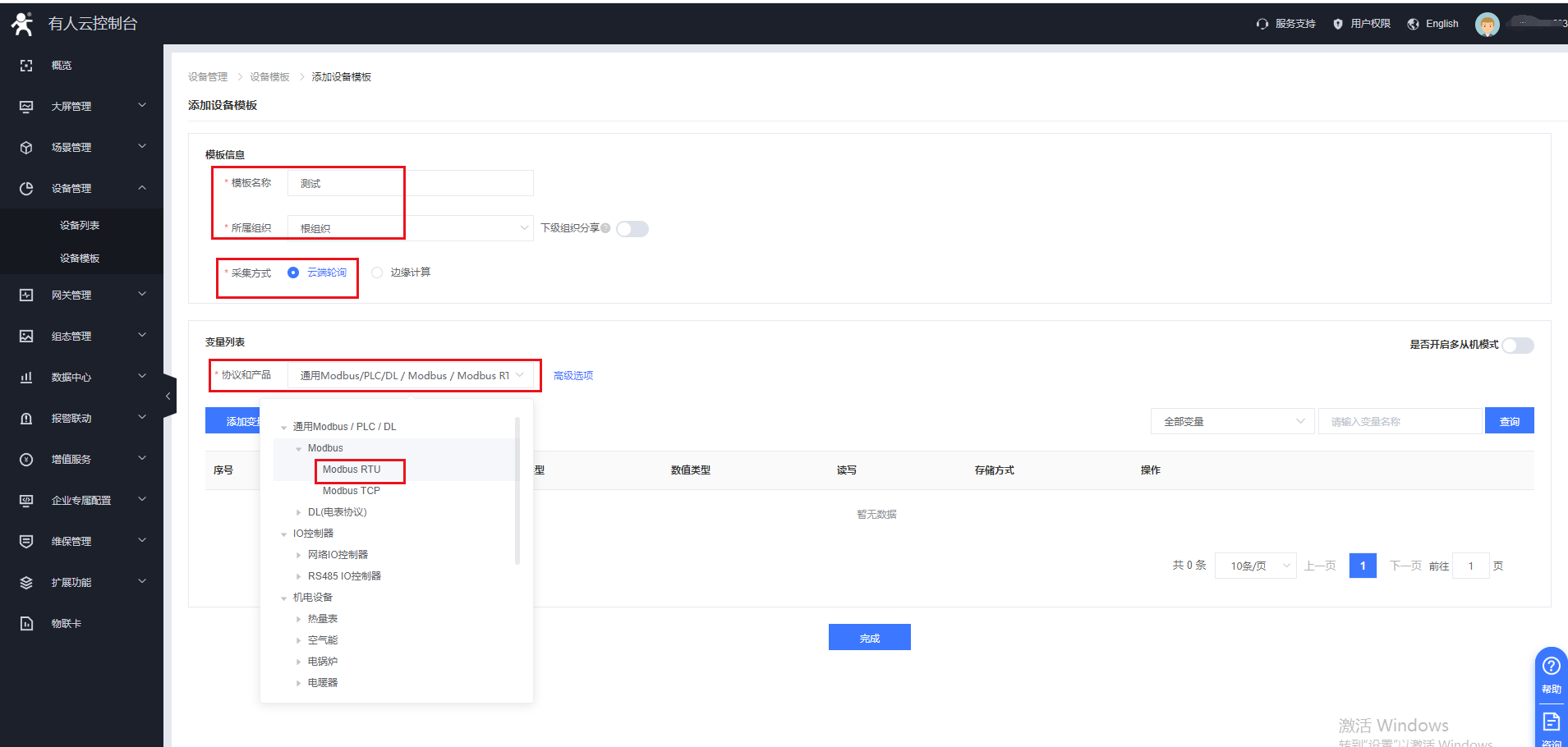

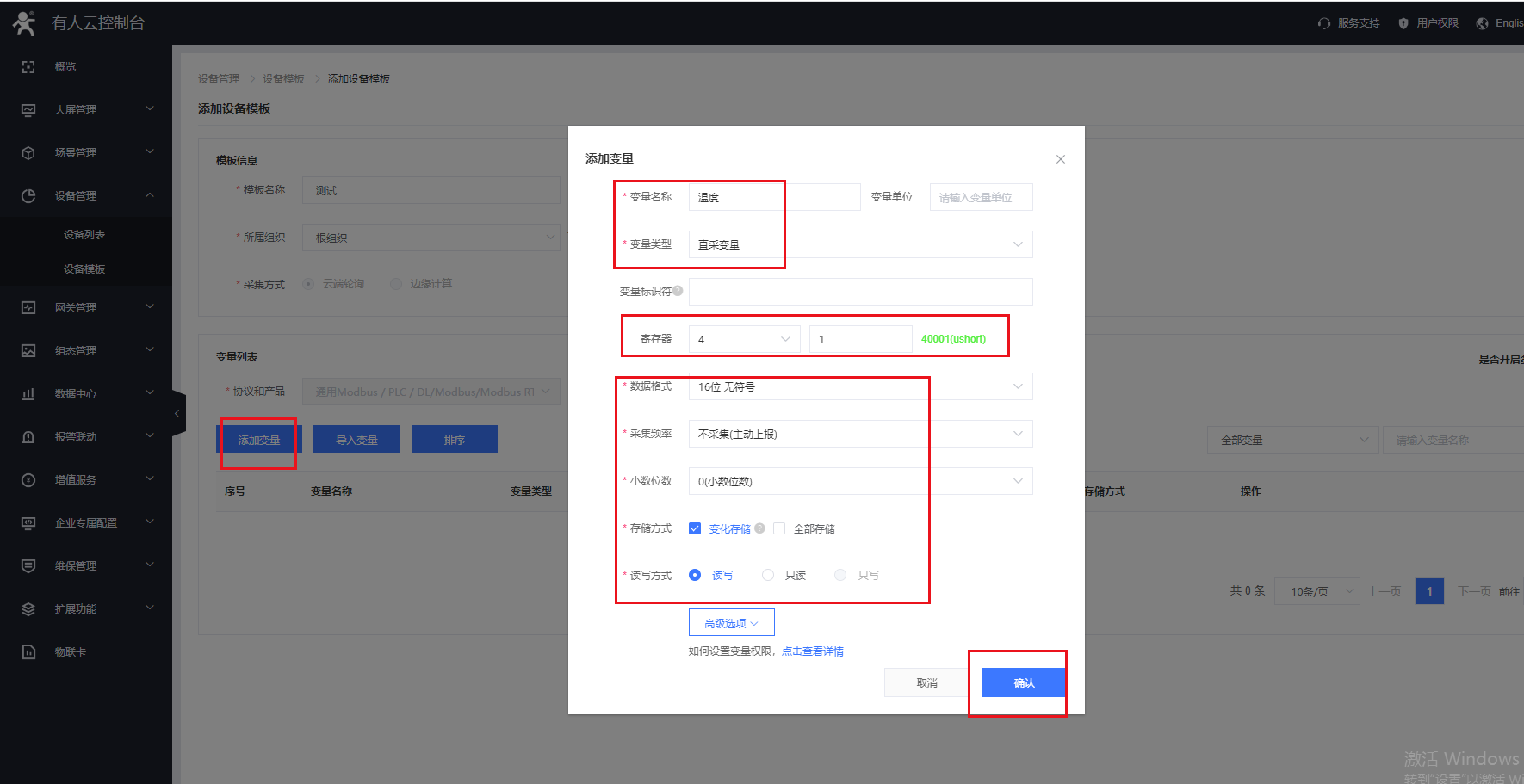

3.设备管理——设备模板，添加模板，选择云端轮询，modbus rtu协议，测试从机地址为1，寄存器为40001，选择不采集，主动上报，配置完确认，完成。

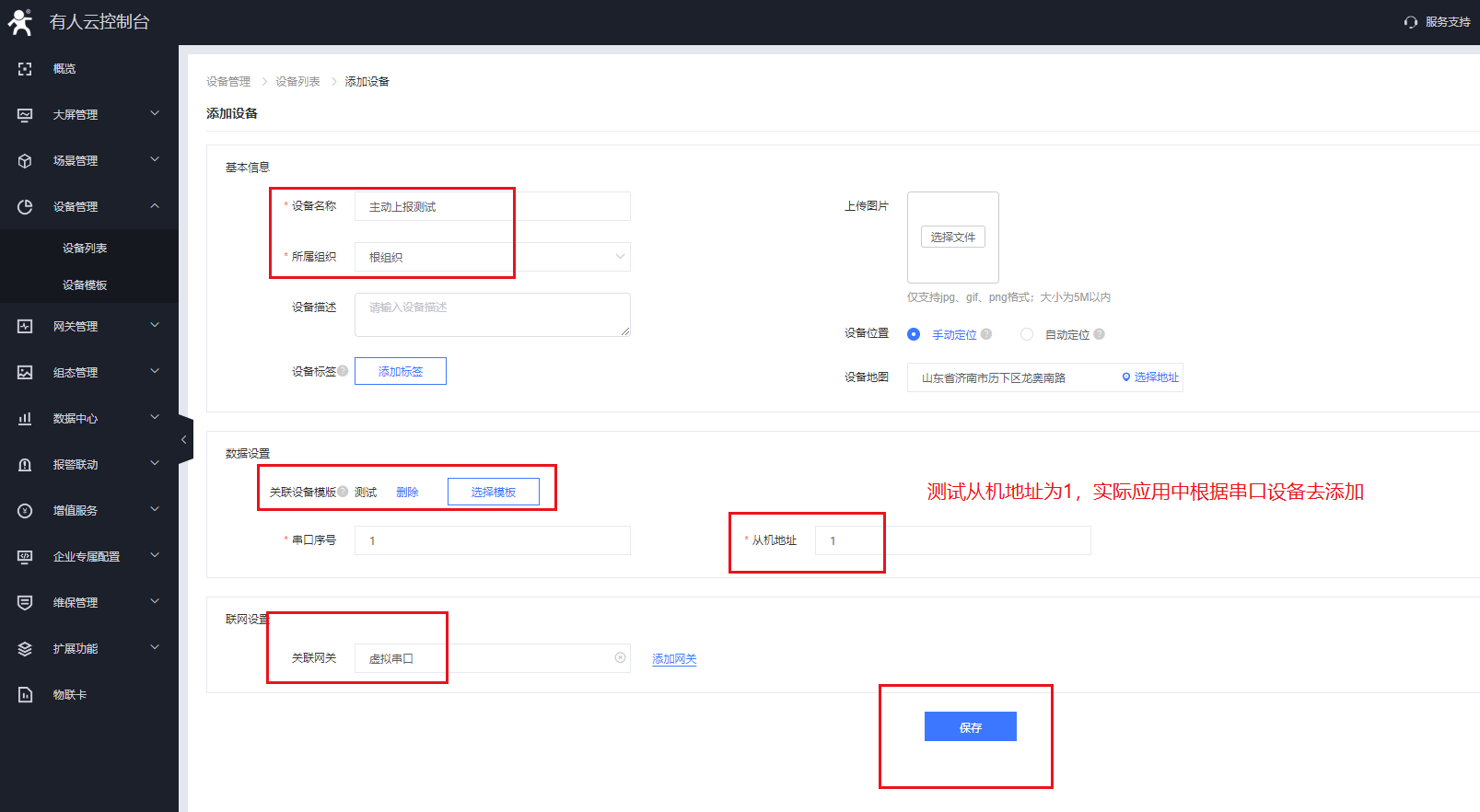

4、设备管理——设备列表——添加设备，关联添加的网关虚拟串口（实际应用中是DTU）和模板
五、配置虚拟串口连接有人云

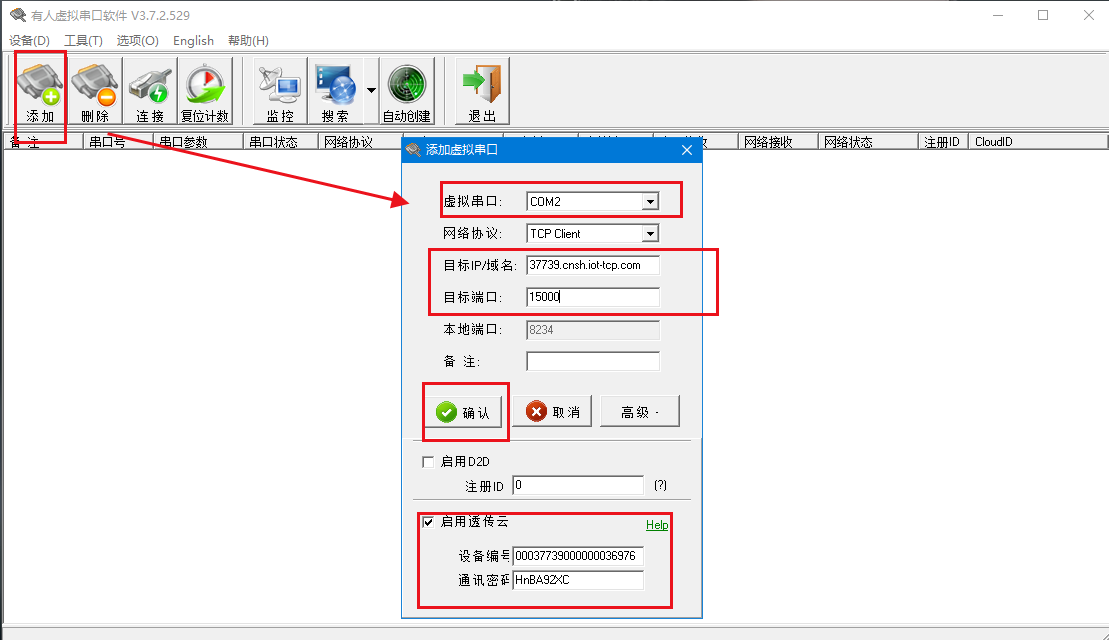

1、创建虚拟串口，连接云端添加网关生成的接入地址和端口，以及sn和密码

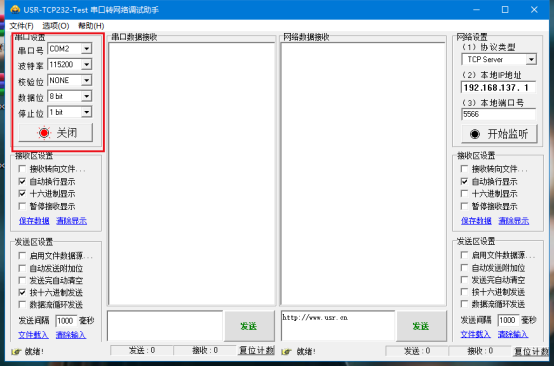

2、在串口调试助手打开虚拟串口创建的串口号；虚拟串口的波特率等参数是自适应的，这里可以不用设置

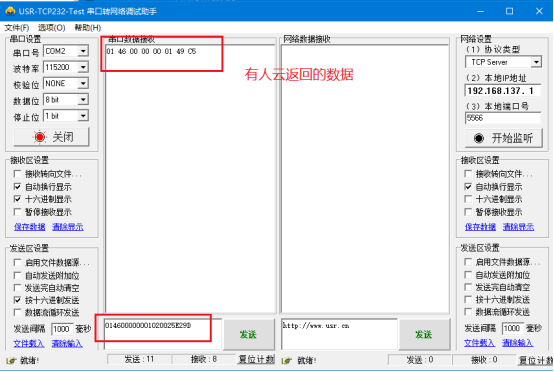

3.主动上报模拟测试

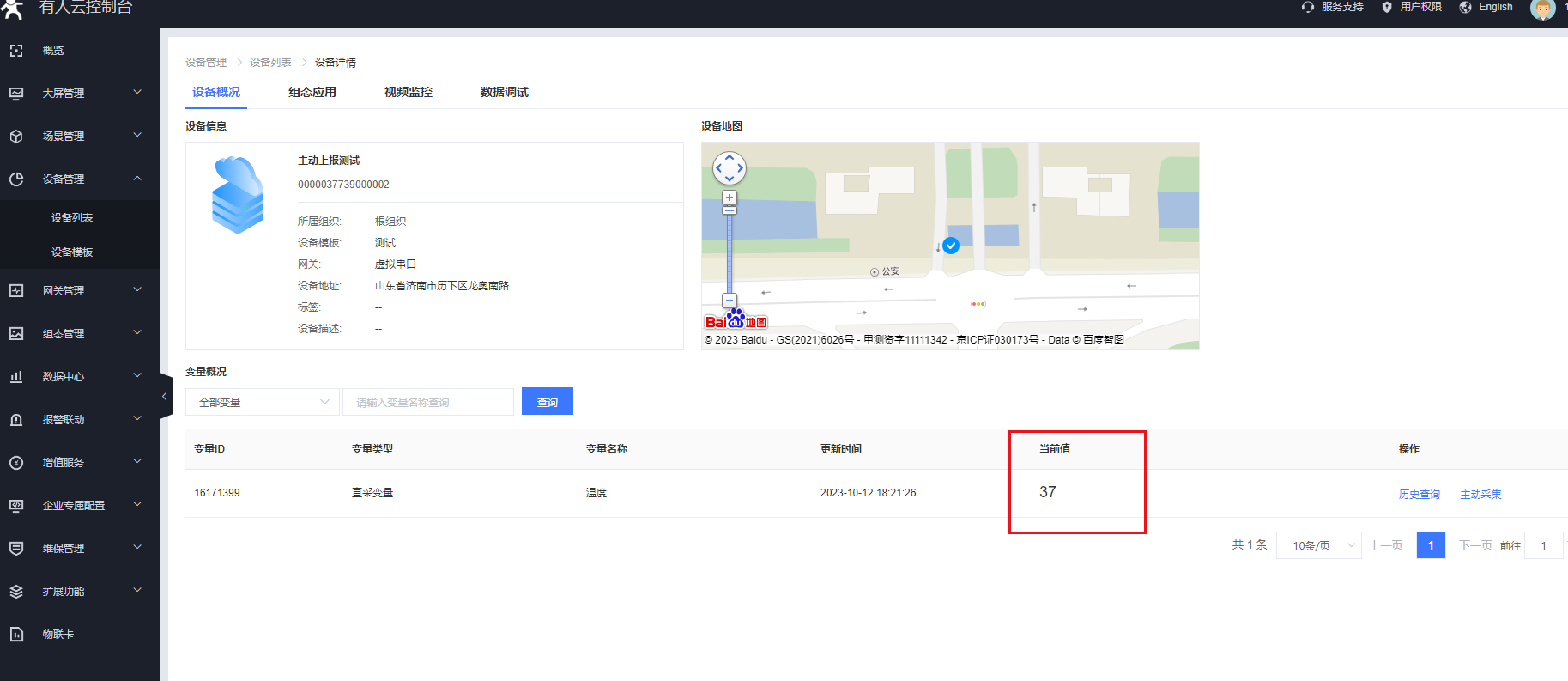

4.有人云成功显示上报的数据
举例说明主动上报的数据格式
功能码是03 寄存器是40001 起始地址是0000H
从机地址是1
01 46 00 00 00 01 02 00 25 E2 9D
01 代表从设备地址
46 代表寄存器单元类型
00 00 为起始地址
00 01为寄存器单元长度
02 为数据长度
00 25为数据 转换成10进制就是37
E2 9D为CRC16校验

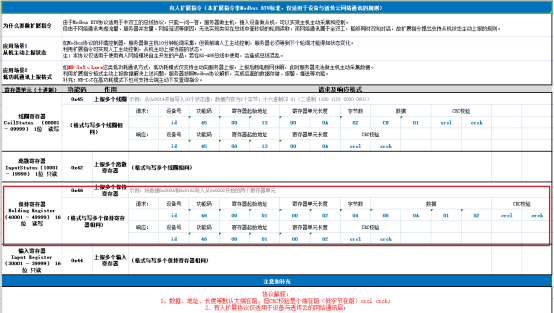

有人云主动上报拓展指令如图，测试用的是保持寄存器
撰写人：李慧颖
