一、 资料下载：
1、WH-L101-L对LG210网关协议说明书官网下载链接：https://www.usr.cn/Download/1247.html
2、WH-L101-L AT指令集官网下载链接：https://www.usr.cn/Download/1296.html
3、WH-L101-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html
4、USR-TCP232-TEST串口调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
5、USR-LG210-L（二期）使用说明书：https://www.usr.cn/Download/1173.html
6、USR-LG210-L （二期）网关AT指令集：https://www.usr.cn/Download/1174.html
7、USR-LG210-L（二期）设置软件USR-Lora_setup_V1.4.5.zip：https://www.usr.cn/Download/1177.html
8、USR-LG210-L（二期）网关对接平台使用说明书https://www.usr.cn/Download/1175.html
9、USR-LG210-L网关技术规范书（二期）https://www.usr.cn/Download/1176.html
二、硬件连接：
1、 所需物品：
WH-L101-L 模块 1个（已焊接到测试底板）
USR-LG210-L产品 1台
12V端子供电的电源适配器1个，给WH-L101-L供电
12V电源适配器1个 给USR-LG210-L供电
USB-RS232串口线2条
笔记本电脑 1台
2、 硬件连接：
USR-LG210-L的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。电脑打开USR-LG210-L设置软件。
WH-L101-L 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。电脑打开WH-L101-L设置软件。
三、产品参数设置：
1、USR-LG210-L参数设置

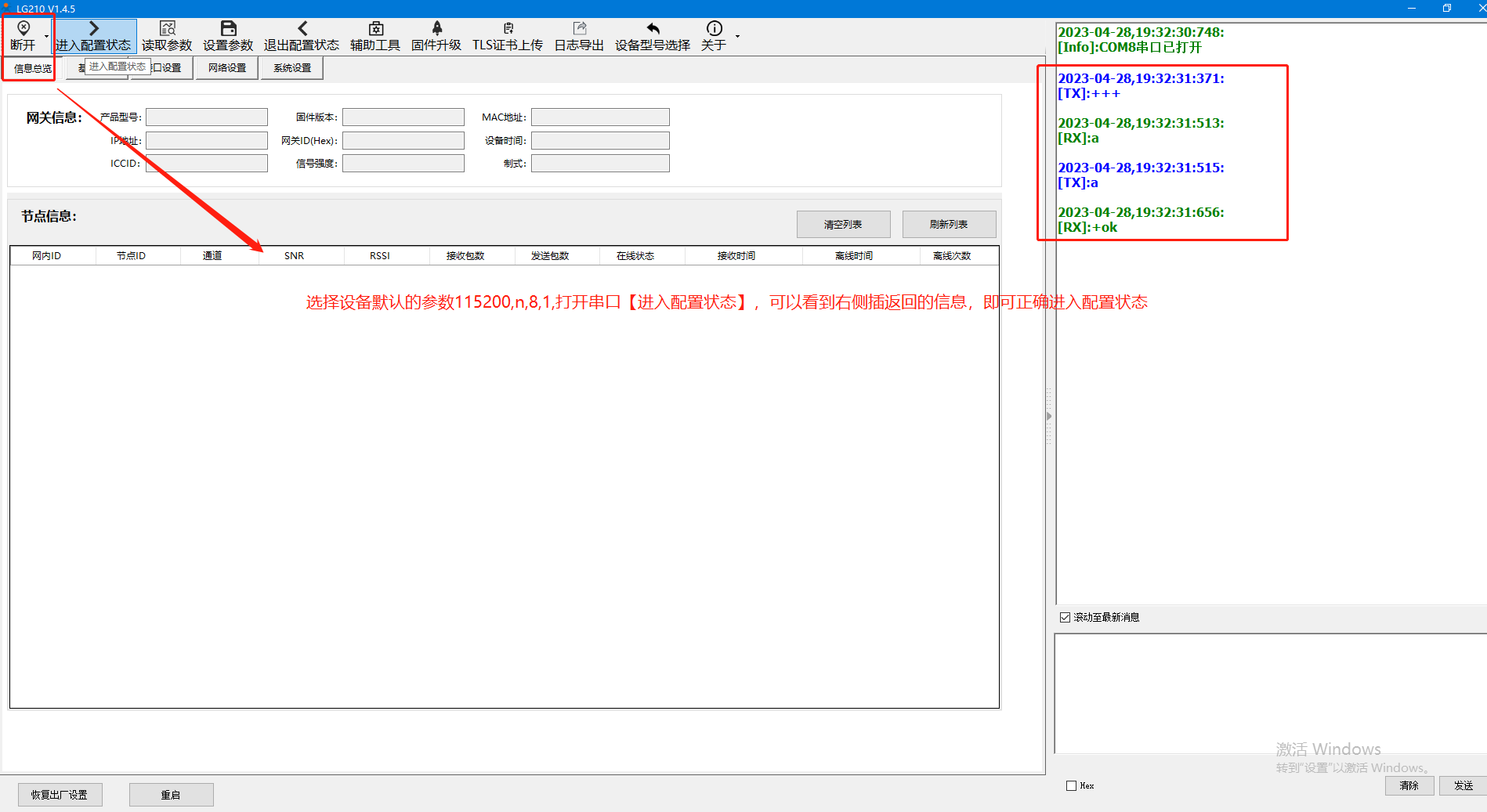

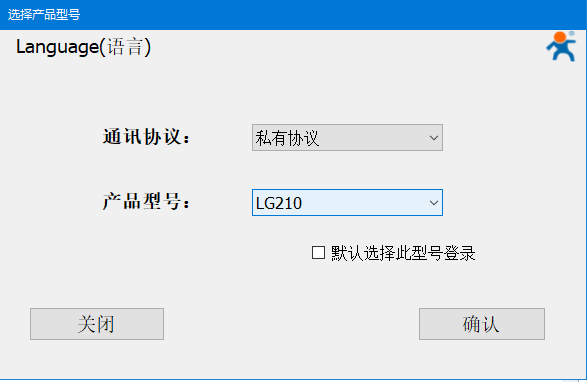

电脑打开USR-LG210-L的设置软件,型号选择LG210,点击连接设备，选择串口配置， 选择对应的串口线COM口号。

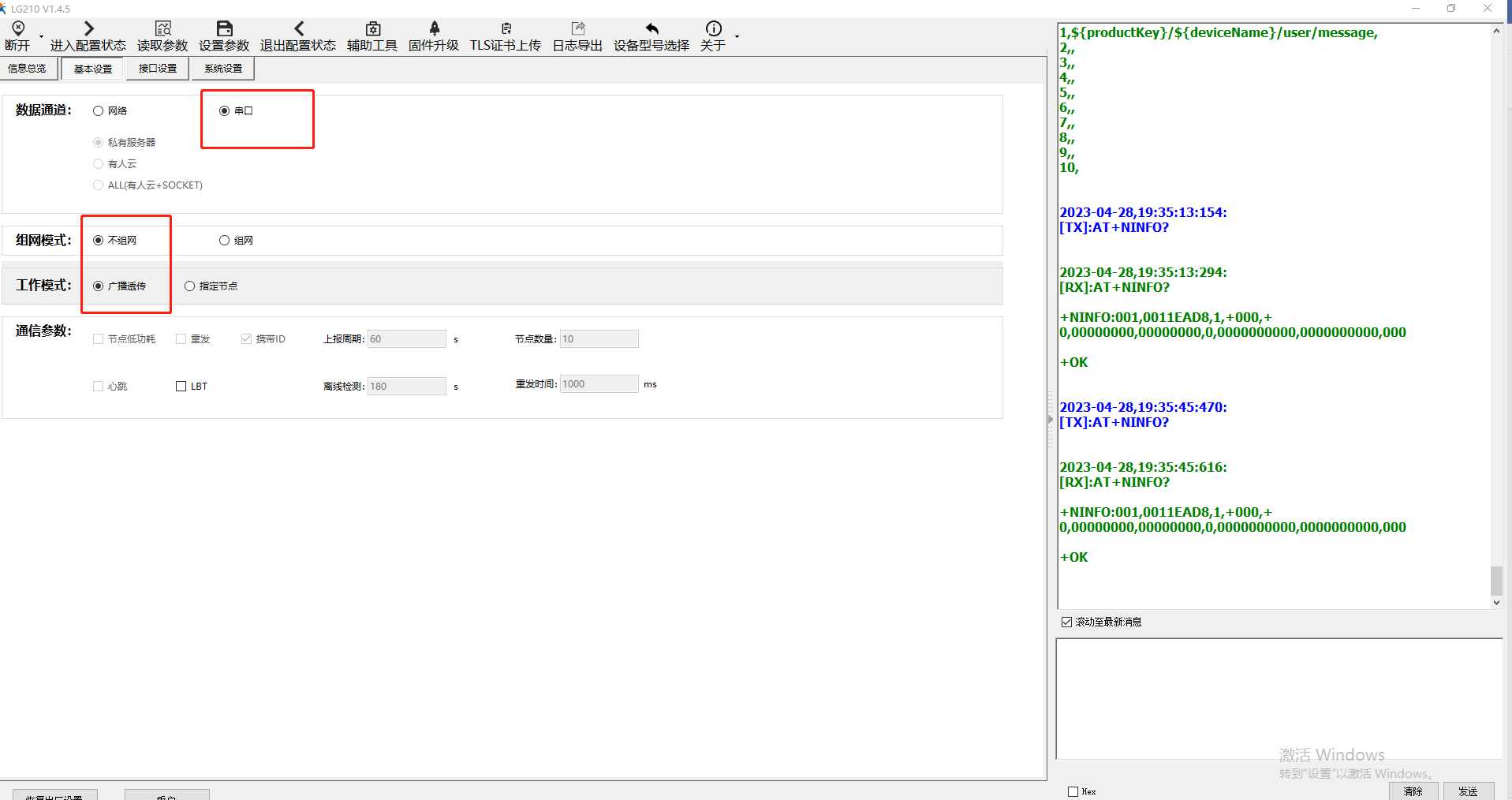

2、设置【基本设置】：数据通道--串口、不组网、广播透传模式

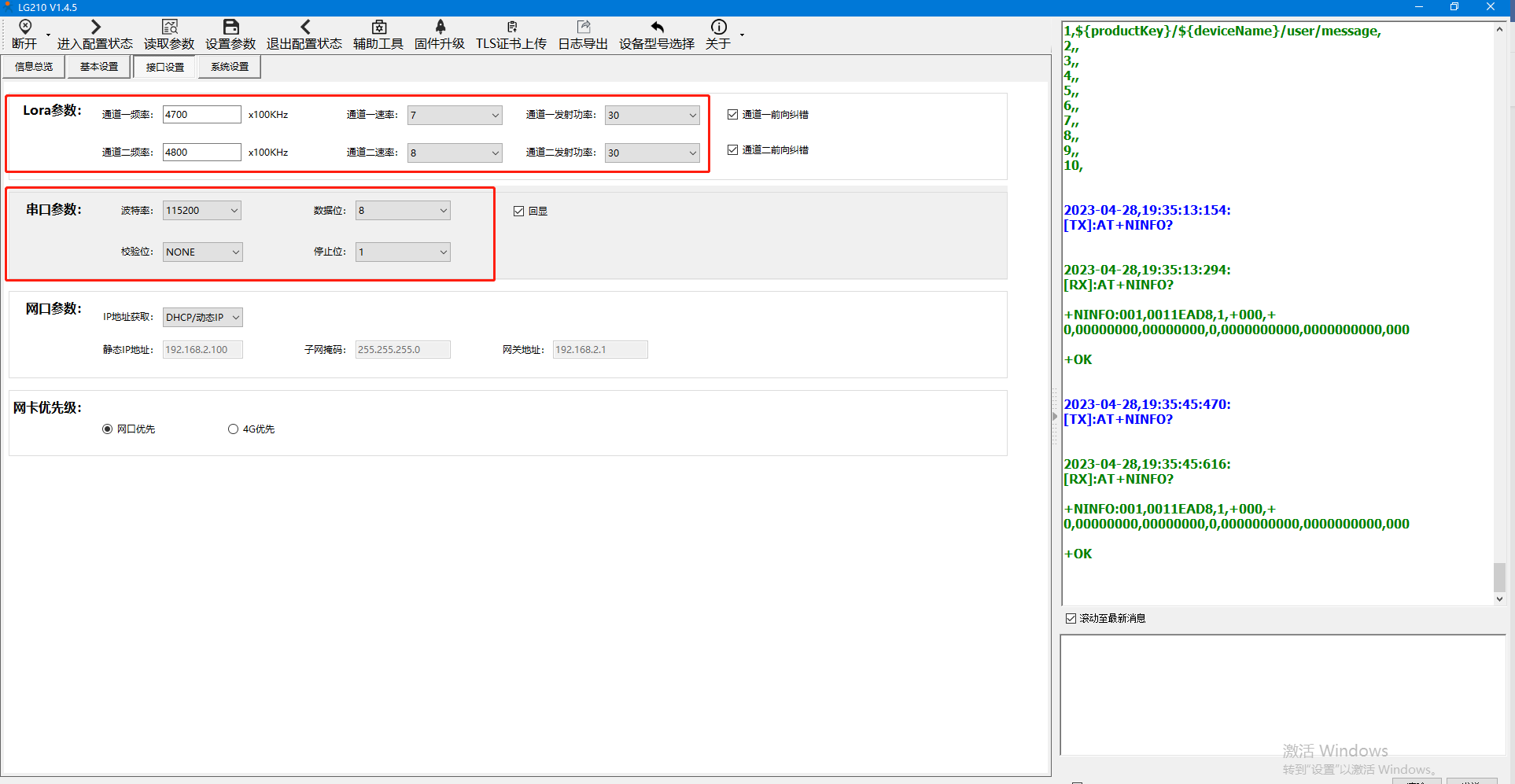

4、LORA参数注意：节点的通道参数和LG210的参数保持一致，本案例以默认参数为主。
客户实际使用需要根据现场使用环境进行相应的调整。
串口参数：LG210的波特率数据位校验位需要和485串口线实际连接的真实上位机的参数保持一致。

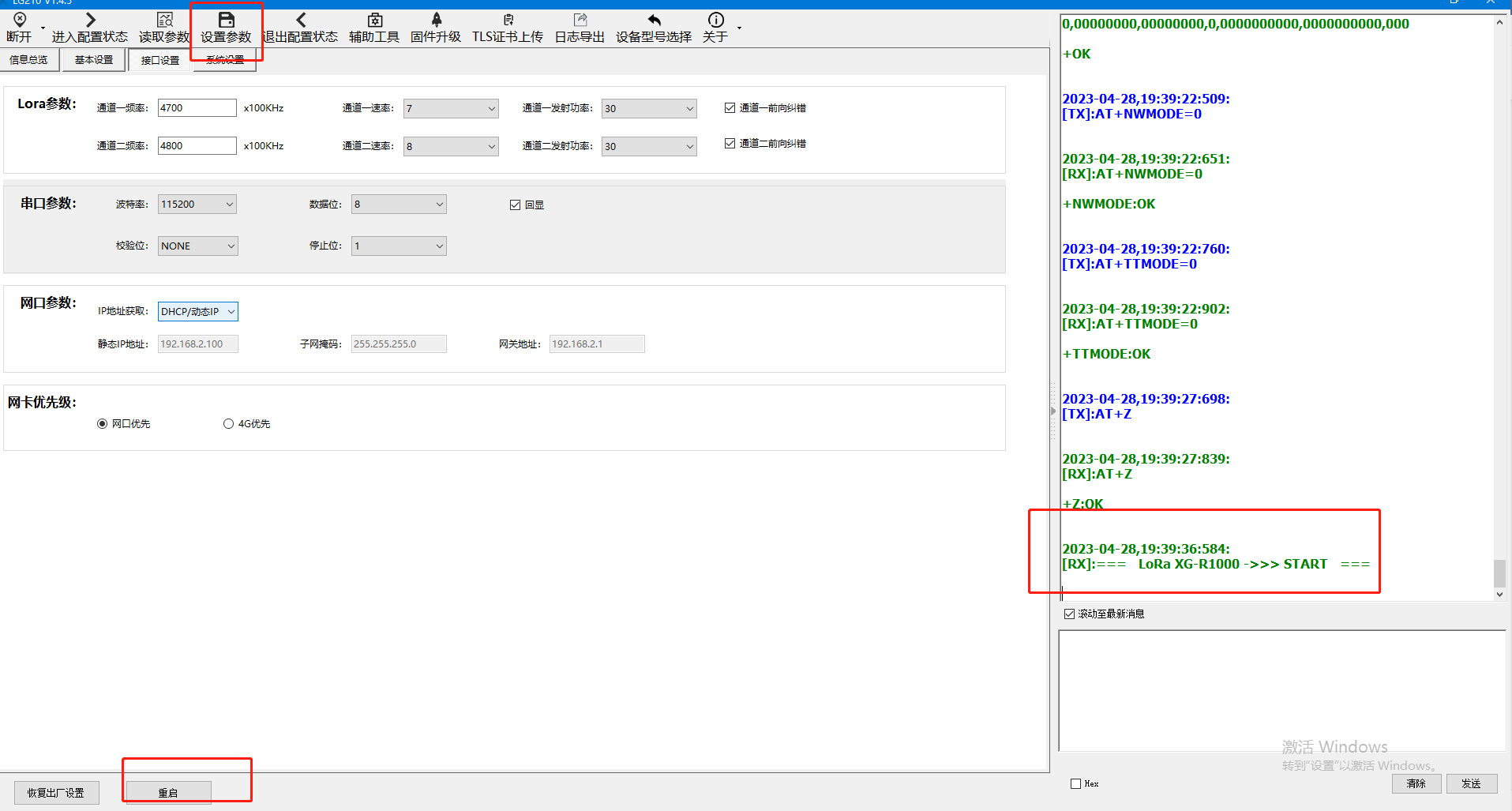

5、点击【设置参数】重启设备，可以看到LG210重启成功的打印信息。

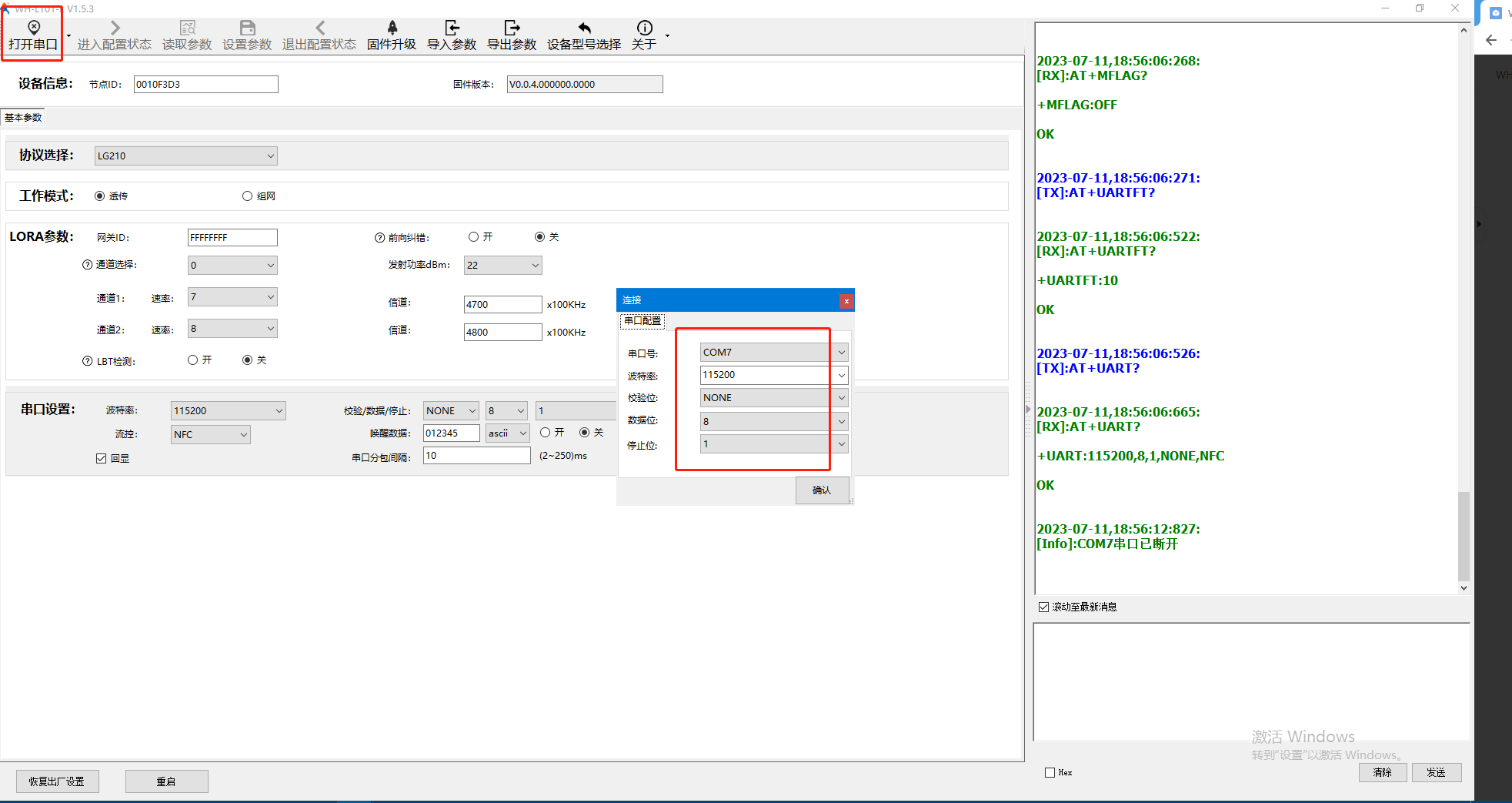

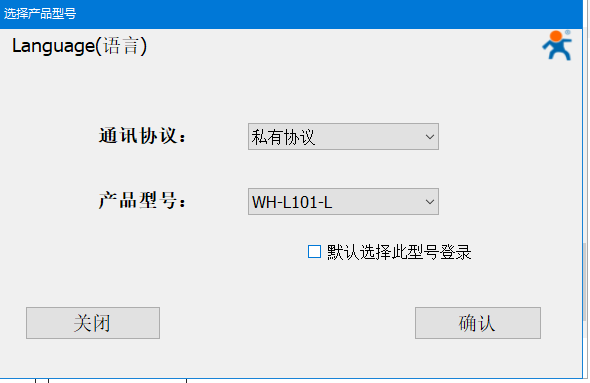

6、配置WH-L101-L参数，电脑打开WH-L101-L的设置软件,选择对应型号,用默认115200、None、8、1 的参数打开串口，进入配置状态。

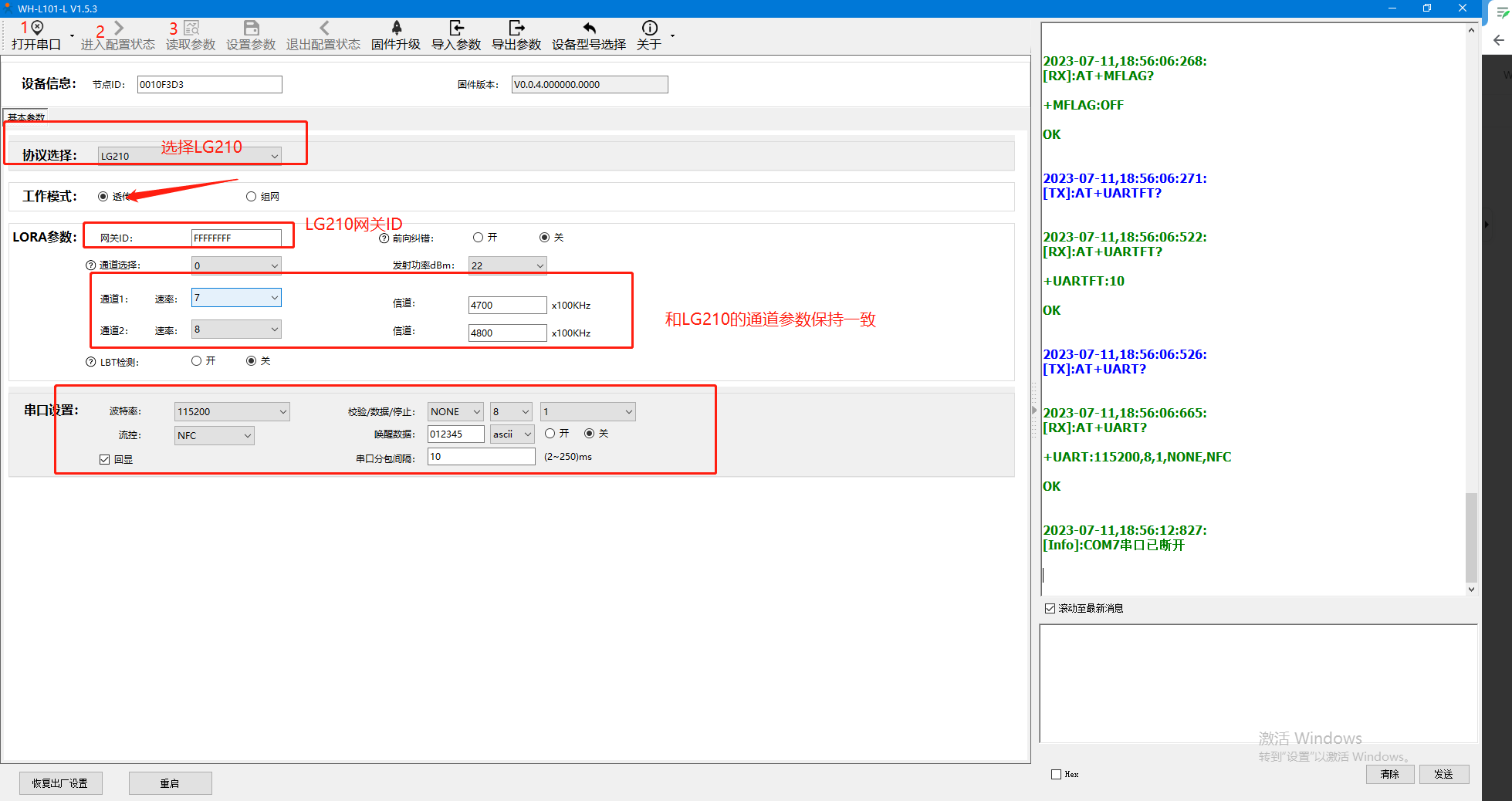

7、协议选择“LG210”；
工作模式选择“透传”；
网关ID填写 LG210 的网关ID
通道1 通道2的参数和LG210的通道参数保持一致
串口参数和客户真实使用的终端设备保持一致，本案例以默认为主。
更改参数后点击上方配置参数。
四、通信测试

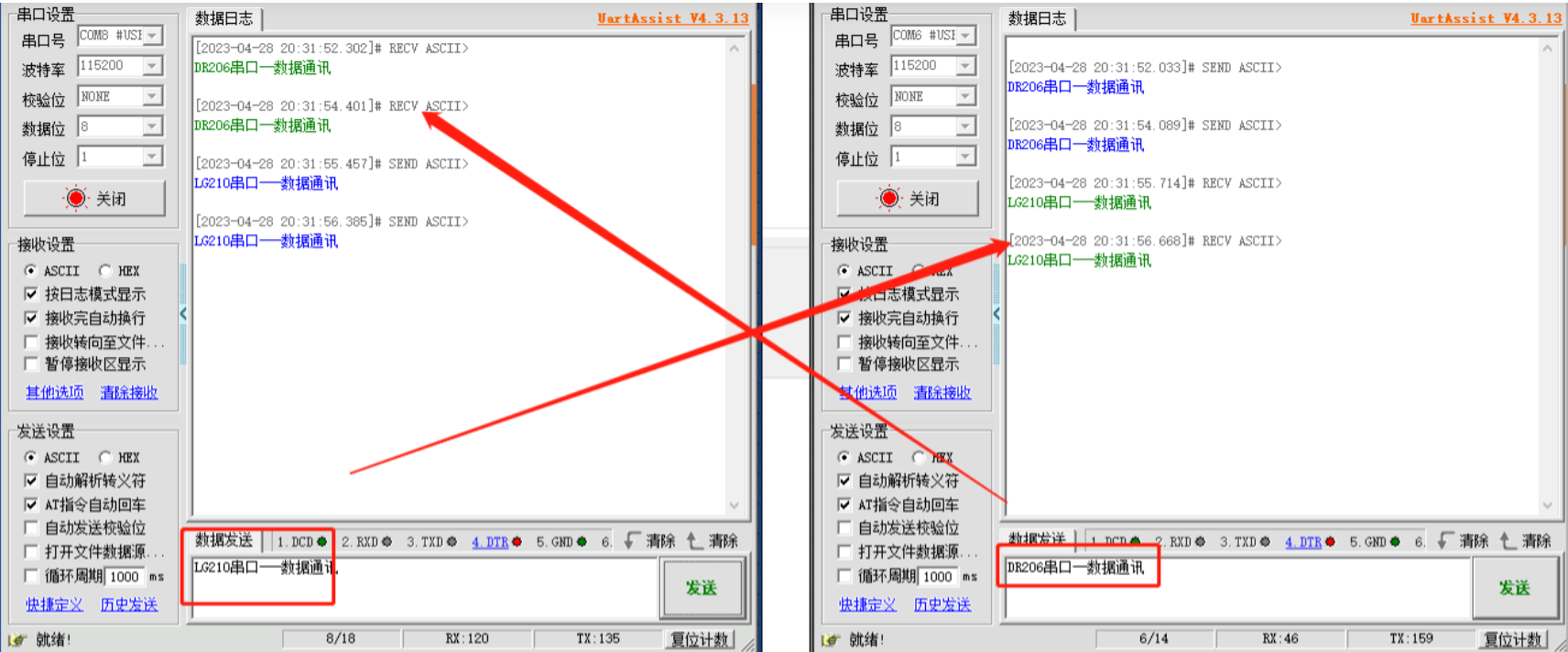

打开两个串口调试助手，一个是LG210的串口-模拟上位机，一个是WH-L101-L的串口--模拟终端设备，测试节点和网关之间的串口广播通讯。
五、测试结论：
1、结论
实现 WH-L101-L 模组和 USR-LG210 网关通讯。发送和接收需满足以下条件：
a. 速率等级相同
b. 信道一致
c. 模组协议选择 LG210
经过测试数据可以正常通讯。
六、自主排障：
L101与LG210的lora天线不要相距太近，太近会造成干扰数据收发不正常。
使用过程中出现速率一致信道不同的L101，收到了集中器发出的数据。
可能有以下原因：
（1）节点工作信道比较接近。
（2）节点天线距离比较近。
解决方式：
（1）不同节点信道设置间隔大一些，至少 5 个信道以上。
（2）相邻节点吸盘天线间隔 5m 以上。
撰写人：于冰
