一．资料下载

USR-K7 说明书：http://www.usr.cn/Down/USR-K7_V1.0.1.pdf

USR-K7 软件设计手册：http://www.usr.cn/Down/USR-K7_software_V1.0.1.pdf

设置软件：http://www.usr.cn/Download/230.html

串口调试助手：http://www.usr.cn/Download/31.html

二、准备工作

1.USR-K7 数量1个

2.232转usb串口线 数量1条

3.电脑 数量一台

4.电源适配器5v 数量1个

5.USR-KX-EVK 数量1个

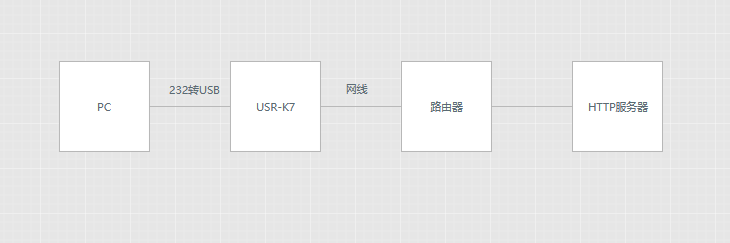

三、连接框图

四. 设备连接

将K7串口通过串口转USB线与PC相连接，通过网线将 K7的网口和PC 的网口相连接，后面设置完成后通过网线将K7的网口接到路由器LAN口上面，给设备供网。检测硬件连接无错误后，接入我们配送的电源适配器，给K7供电。

五. 具体操作

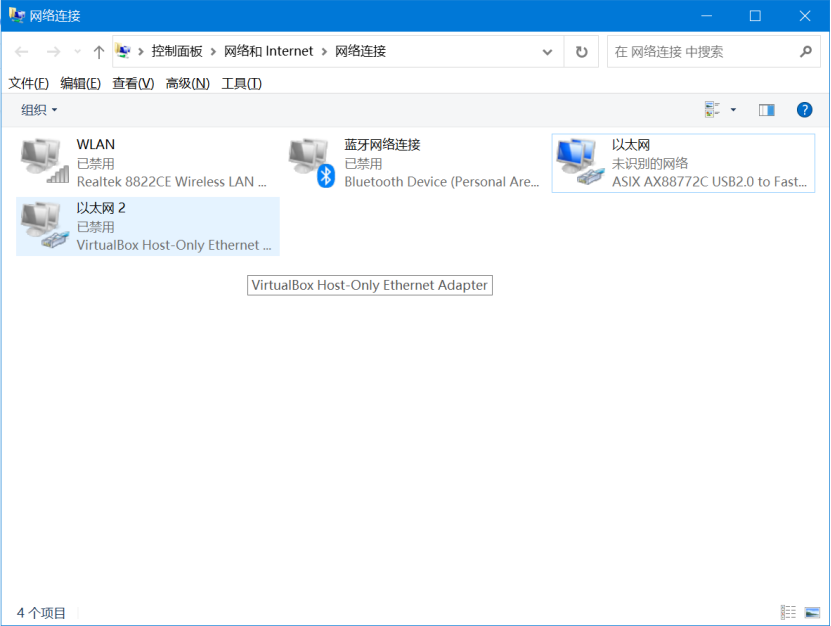

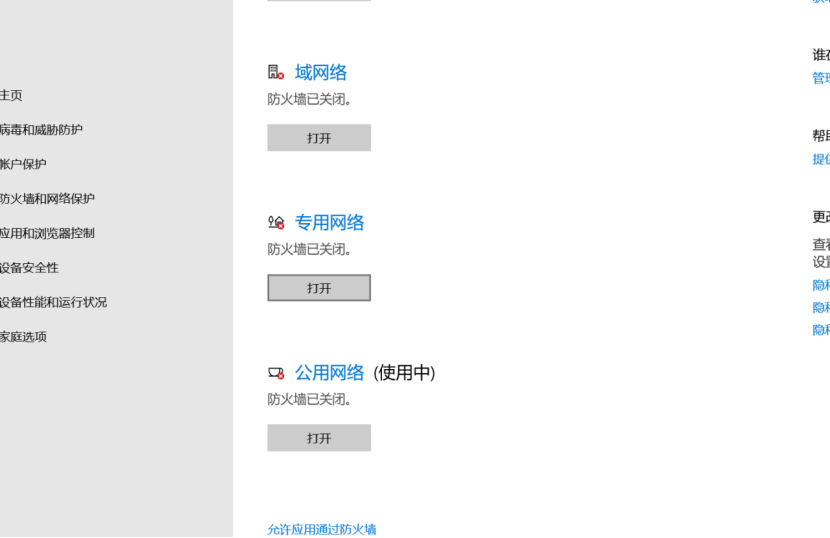

1.按路径：控制面板——>网络和Internet——>网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

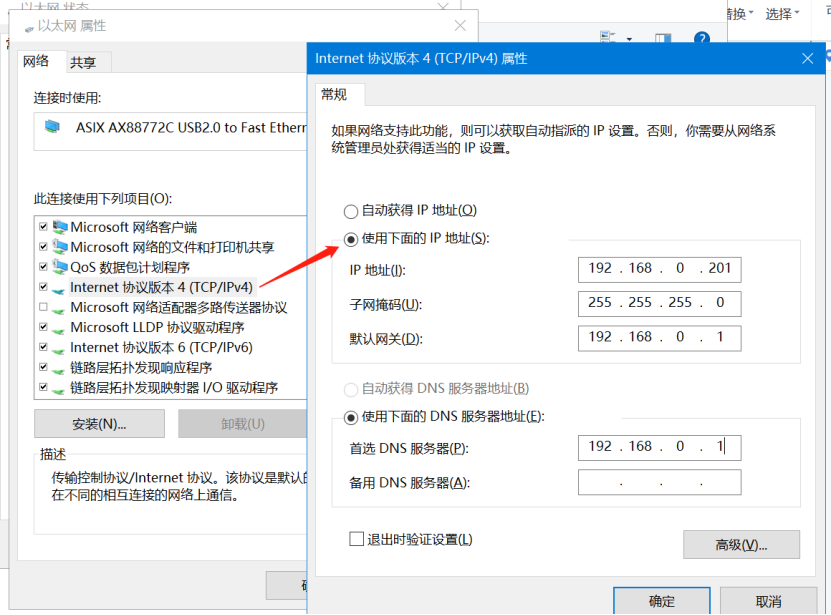

2. 给电脑设置静态IP，设置成与K7同一网段，K7默认IP：192.168.0.7

3. 打开M4设置软件，点击搜索设备，可看到搜索到的设备，点击选中，可看到IP地址类型为静态IP

4. IP地址类型更改为DHCP/动态IP，设置完成后通过网线将K7的网口接到路由器LAN口上面，给设备供网。工作方式选择TCP Client，目标IP：39.102.62.245（我司测试线上服务器），远程端口号：5234，设置完成后点击保存参数。

5. 网线直连K7的网口和路由器的LAN口，保证K7正常上网，电脑连接路由器的WiFi，电脑和路由器同一网段，设置软件重新搜索设备，可看到路由器分配给K7的IP

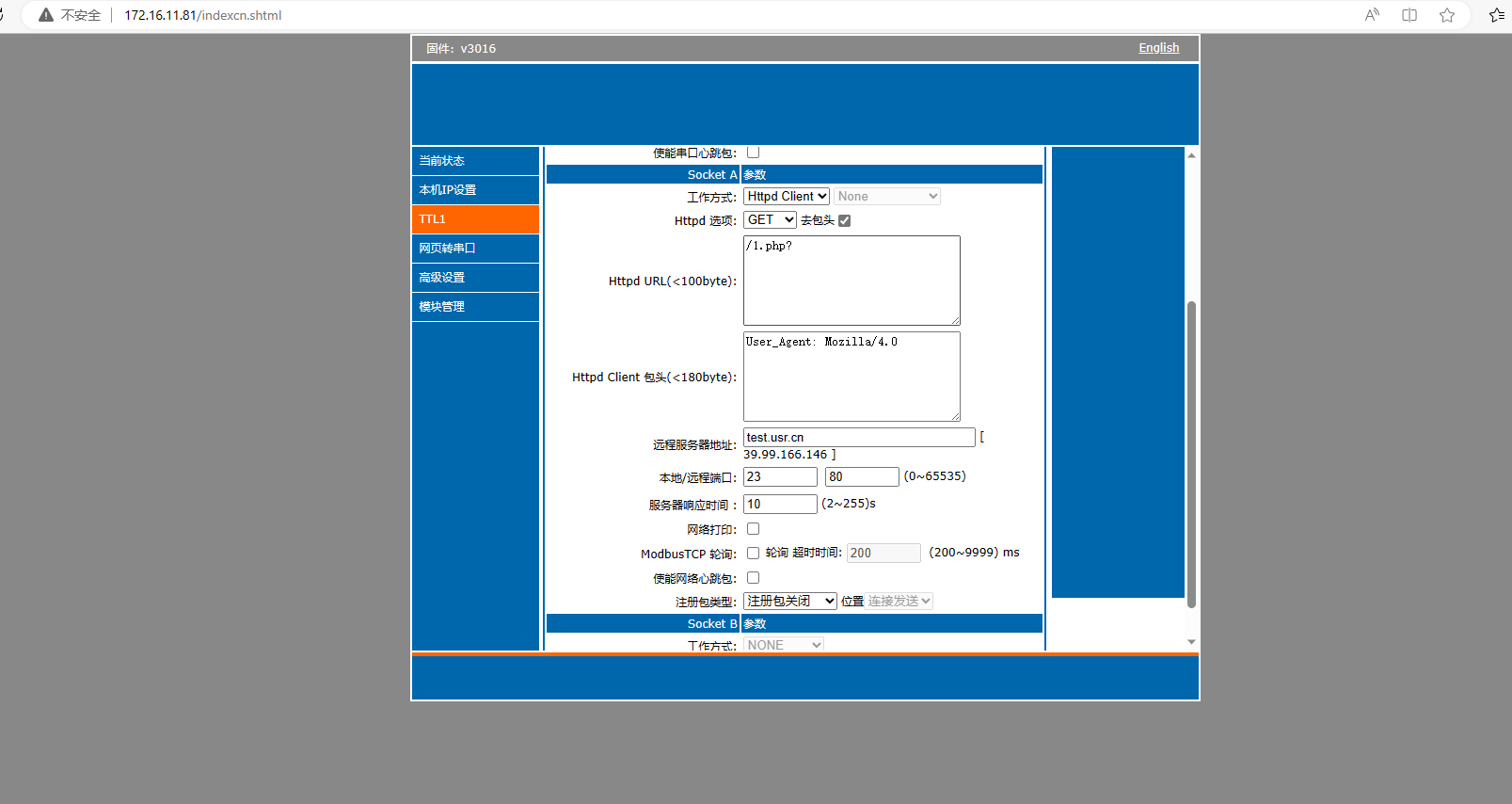

6. 在谷歌浏览器输入IP 172.16.11.81，打开k7内置网页，用户名密码都为admin。模块设置为Httpd Client模式，请求方式GET，URL为/1.php，设置服务器地址test.usr.cn，端口80，设置并保存所有参数，重启模块。(本说明文档使用为有人测试服务器)

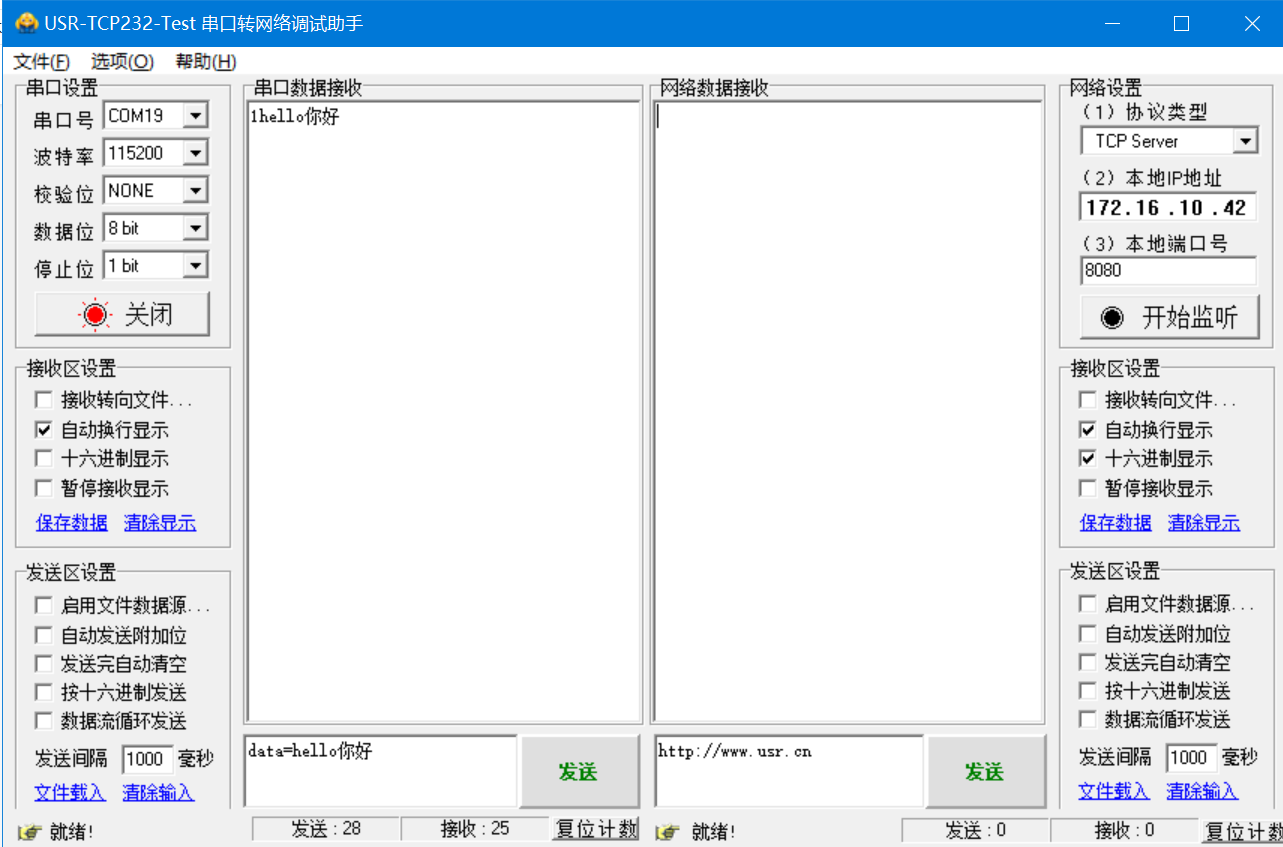

7. 打开串口，串口参数和K7的串口参数保持一致，发送data=hello你好，返回数据hello你好

六、常见问题解决办法

1、K7设备直连电脑使用M4软件找不到怎么办？

a.网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

b.检查设备供电是否稳定，可以使用万用表量一下供电电压

c.检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

d.检查电脑设置的IP是否和K7设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping K7的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

2、K7通过串口转USB接电脑在电脑上无法传输数据怎么办？

a.在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

b.K7串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

c.232串口注意线序RX接TX、TX接RX、G接G。

d.485注意线序A接A、B接B。

撰写人：秦嘉城
