一、资料下载：

1、WH-L101-L设置软件：https://www.usr.cn/Download/1301.html

2、WH-L101-L点对LG220网关协议说明书：https://www.usr.cn/Download/1147.html

3、WH-L101-L硬件设计手册：https://www.usr.cn/Download/1116.html

4、WH-L101-L AT指令集：https://www.usr.cn/Download/1296.html

5、WH-L101-L 封装库：https://www.usr.cn/Download/1117.html

6、WH-L10X-EVK评估板：https://www.usr.cn/Product/238.html

7、USR-LG220-L说明书：https://www.usr.cn/Download/817.html

二、硬件连接：

1、需要准备的物品：

WH-L101-L 1个模块

WH-L10X-EVK评估板 1个测试底板

USR-LG220 1个

USR-RS232串口线 1条

12V电源适配器 2个

笔记本电脑 1台

可以上外网的路由器1个

网线1根

2、硬件连接：

第一步：将1个WH-L101-L 焊接到WH-L10X-EVK评估板。232串口接USB-RS232串口线接电脑的USB口，接好LORA天线，接12V电源适配上电。

第二步：USR-LG220接12V电源适配上电。电脑连接USR-LG220的WiFi。

第三步：配置USR-LG220的网口做WAN口，网口然后用网线接可以上外网的路由器。

第四步：注册并登录有人云账号。

三、准备工作：

1、查看端口号：

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接WH-L101-L的USB-RS232串口线COM口号，COM5。

四、USR-LG220参数设置：

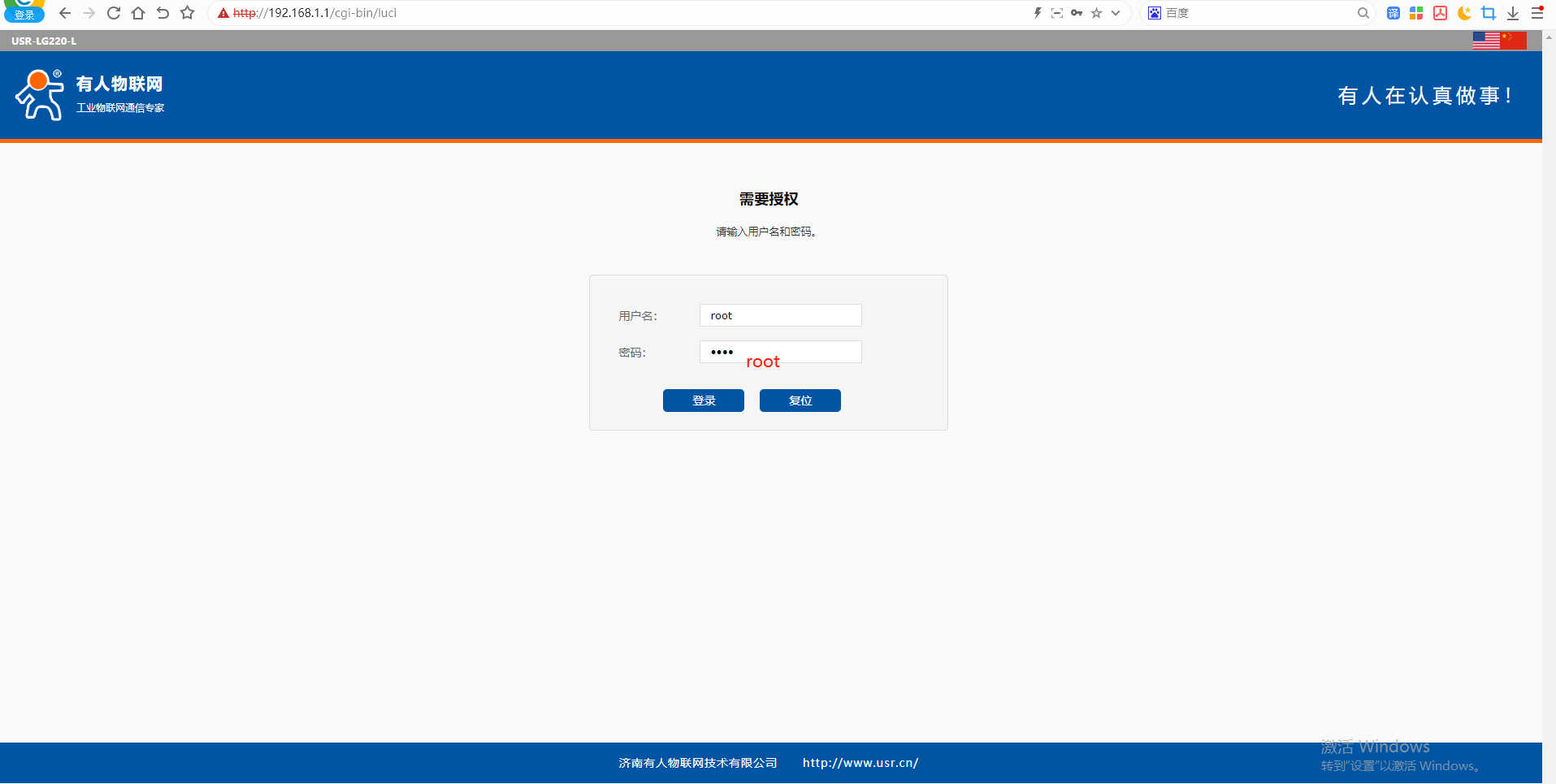

1、登录USR-LG220内置网页

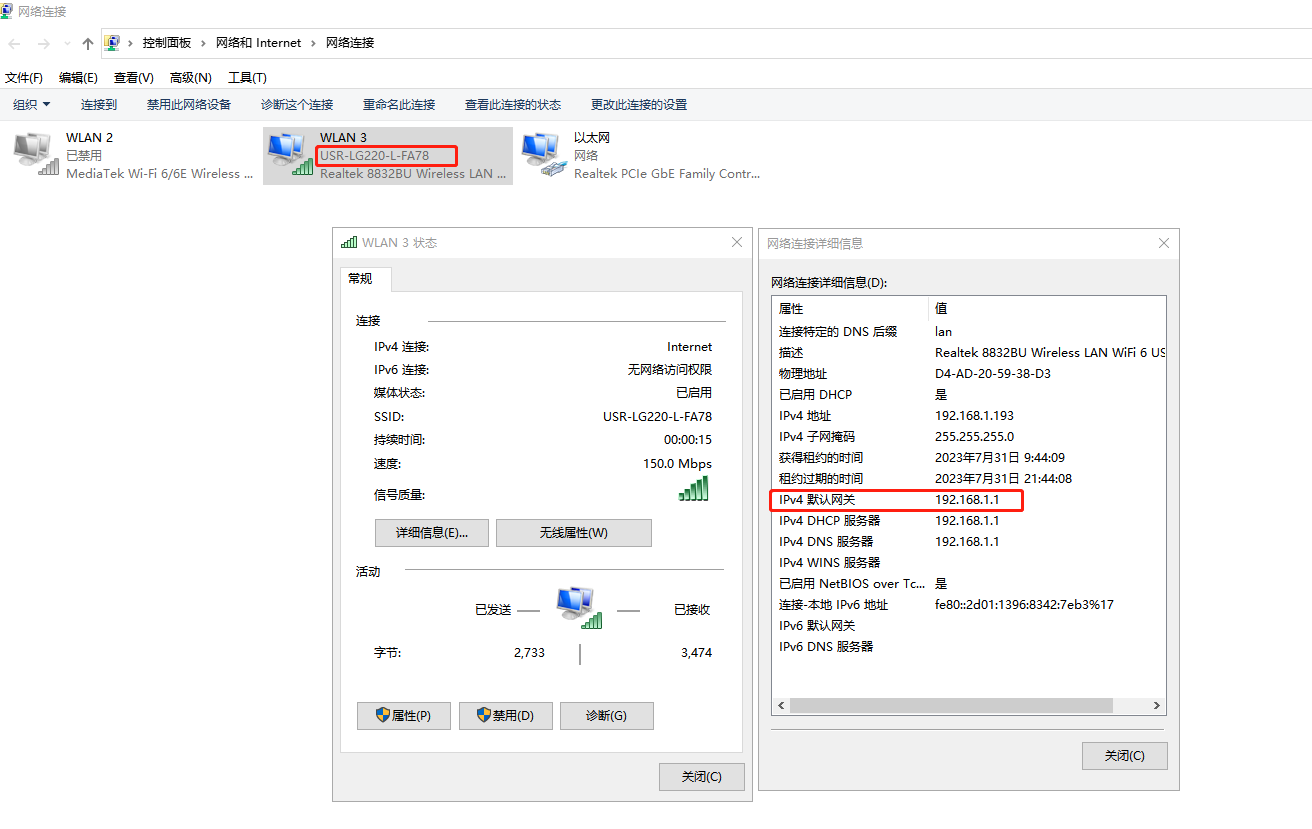

电脑连接USR-LG220的WIFI，浏览器输入USR-LG220默认IP，192.168.1.1，密码是root ，登录USR-LG220内置网页。

2、网口模式设置WAN口：

3、USR-LG220的WAN口用网线接可以上外网的路由器。或者USR-LG220插4G SIM卡上网。

登录路由器管理页面查看，路由器给USR-LG220分配的IP。电脑连接同一个路由器上网，浏览器输入这个IP，登录USR-LG220的网页。

4、配置USR-LG220服务器设置

服务器类型：有人云

其他参数可以默认

5、配置USR-LG220基本设置

应用ID：aabb1102（可以修改）

离线检测时间保持默认

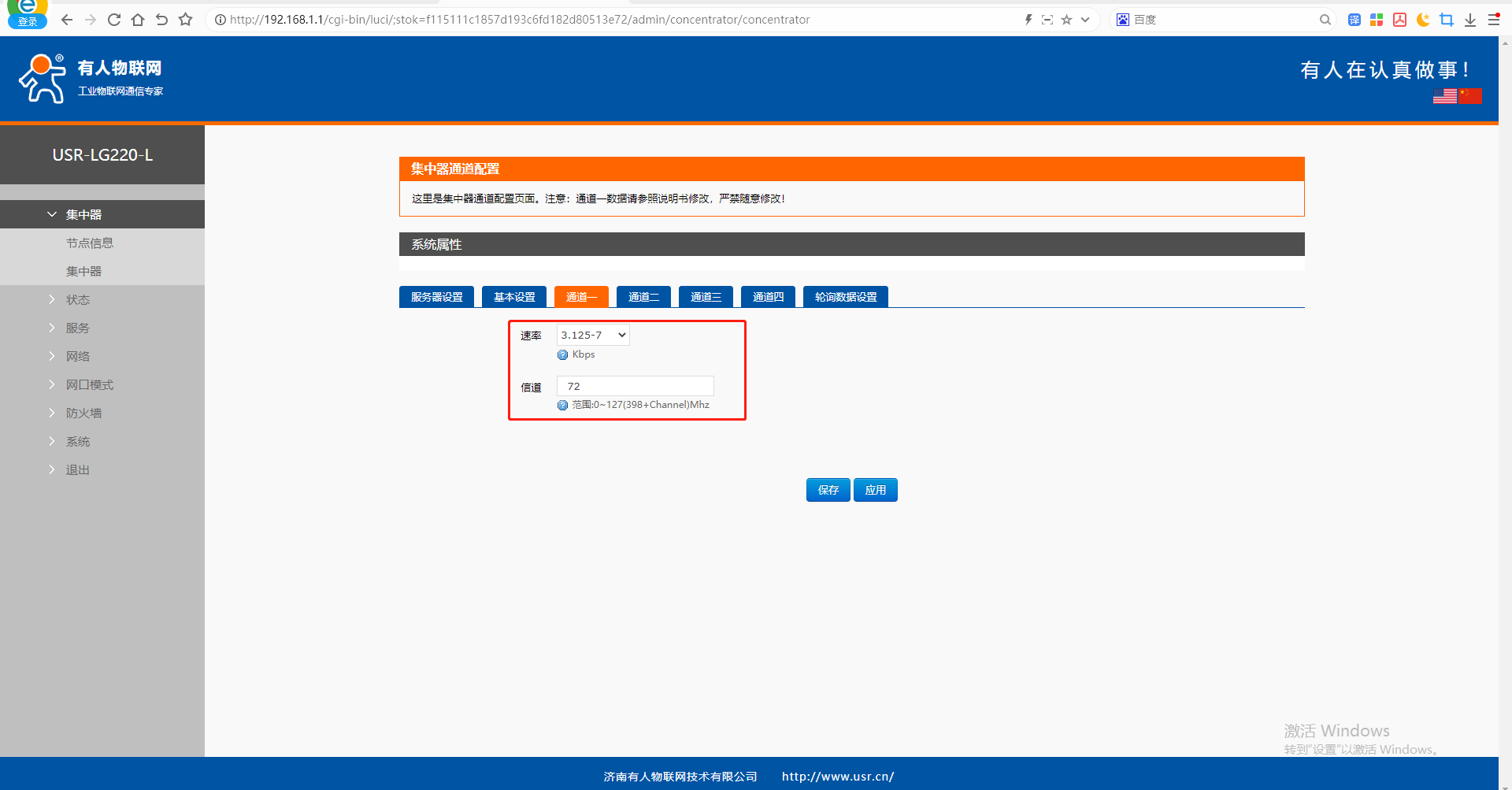

6、以下通道一参数设置

通道一参数设置速率7，信道72。其他通道二三四参数保持默认。

知识点：

（1）L101速率和信道设置和LG220通道一速率信道一样，L101应用ID设置和LG220应用ID一致，就通过通道一入网到LG220，和LG220建立连接。
（2）L101和LG220通讯用的是LG220的通道二三四。
（3）经过通道一入网之后，LG220将L101依次分配到通道二三四，这个时候L101的速率、信道临时变为和LG220所分配的通道的速率、信道一样。

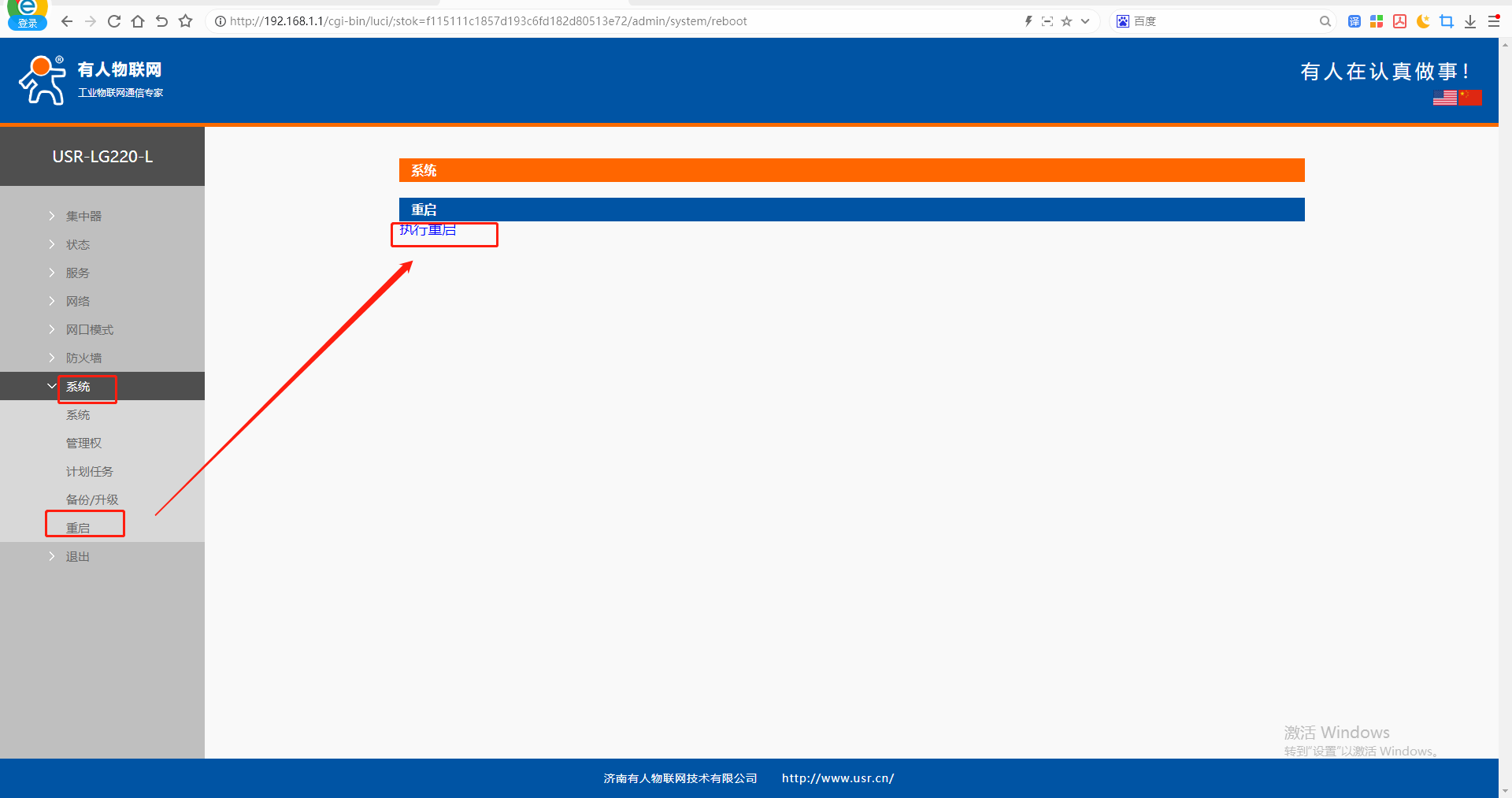

7、网页重启USR-LG220

系统——重启——执行重启。

五、WH-L101-L参数设置：

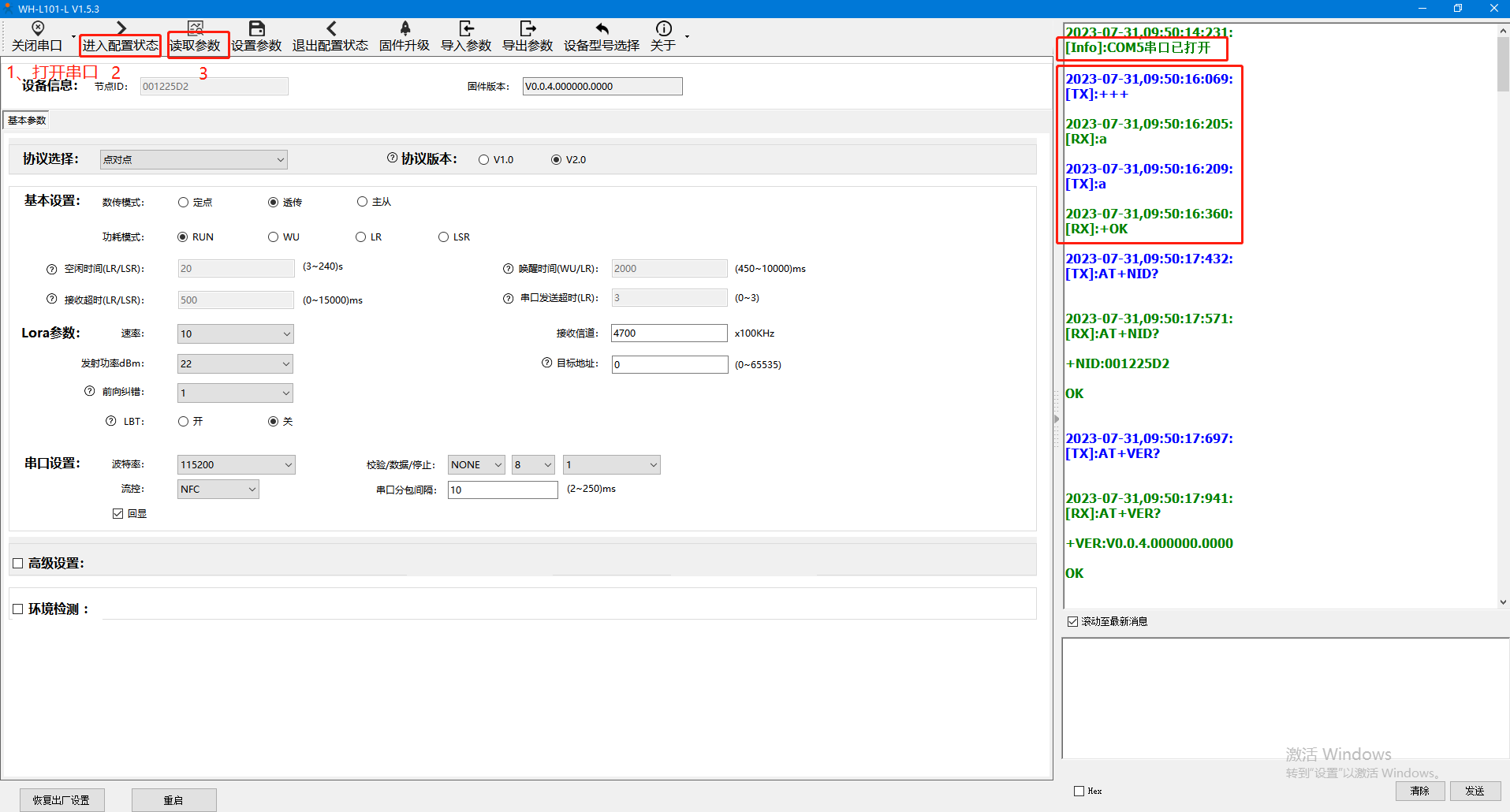

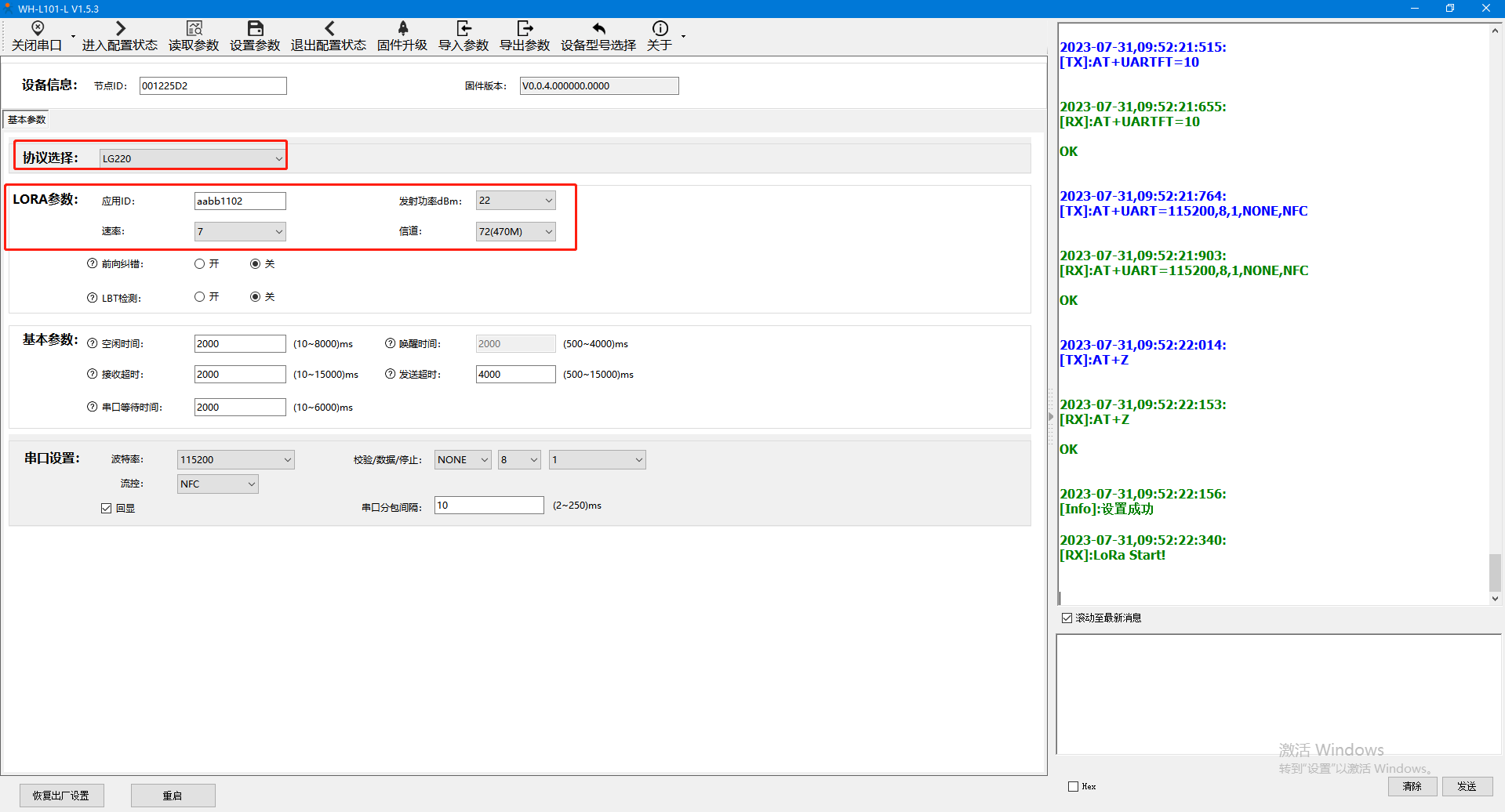

1、电脑打开WH-L101-L的Lora设置软件V1.5.3，产品型号选择WH-L101-L。

2、用默认串口参数打开串口COM5，点击进入配置状态，读取参数，然后修改以下参数，最后点击设置参数：

协议选择：LG220

应用ID：aabb1102

速率7信道72

串口设置默认（实际接串口设备，波特率、数据位、停止位、校验位需要设置和所接串口设备一样的串口参数）

最后点击设置参数。

六、有人云参数设置:

1、登录有人云账号：

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR-LG220设备：

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR-LG220使用SN和MAC添加设备，有人云透传一定开启，最后点击保存。

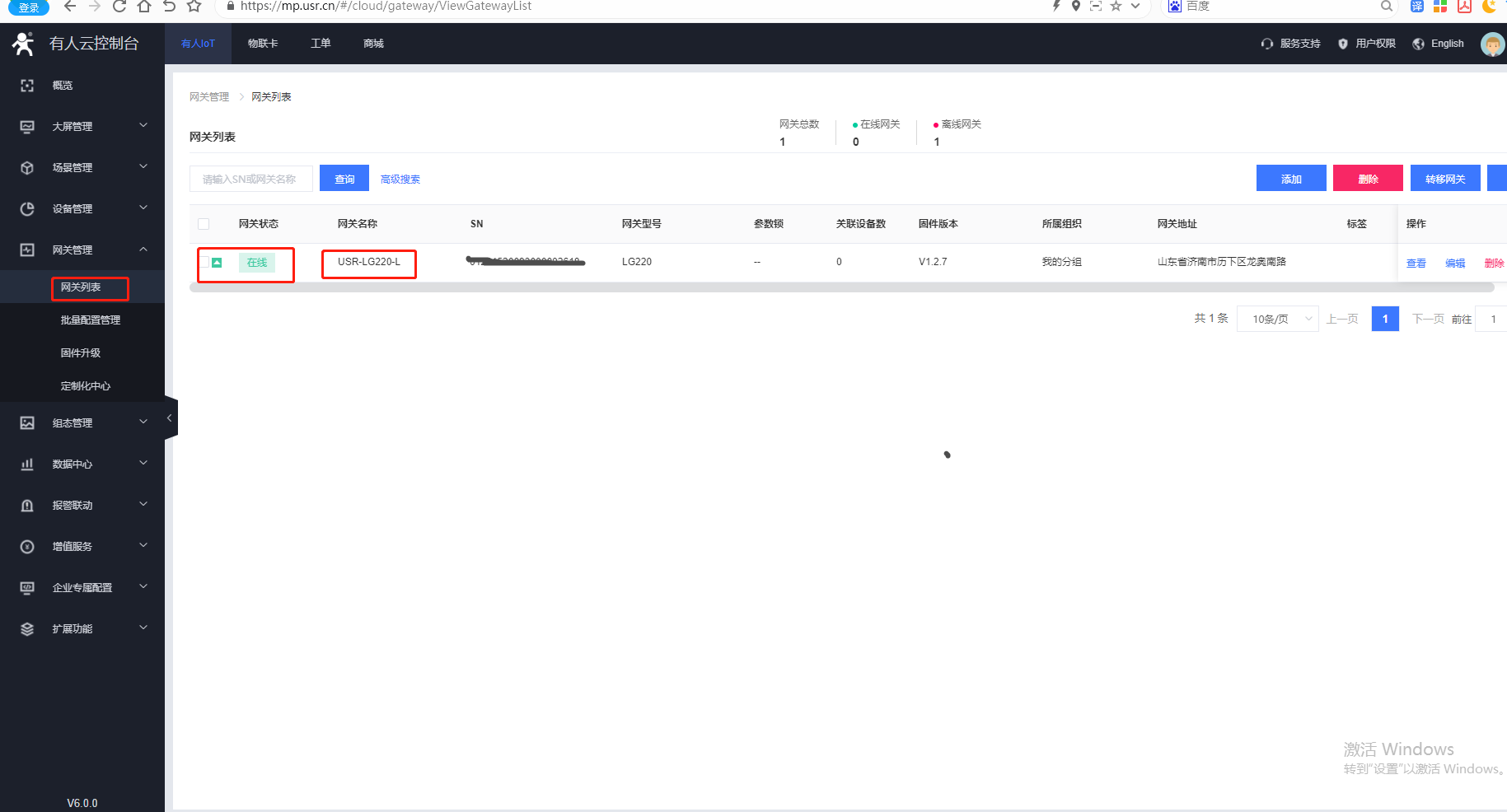

（3）添加完成，返回网关列表，USR-LG220联网正常后，网络状态在线。

3、添加WH-L101-L设备：

（1）点击网关管理，网关列表，点击添加，点击单个添加。

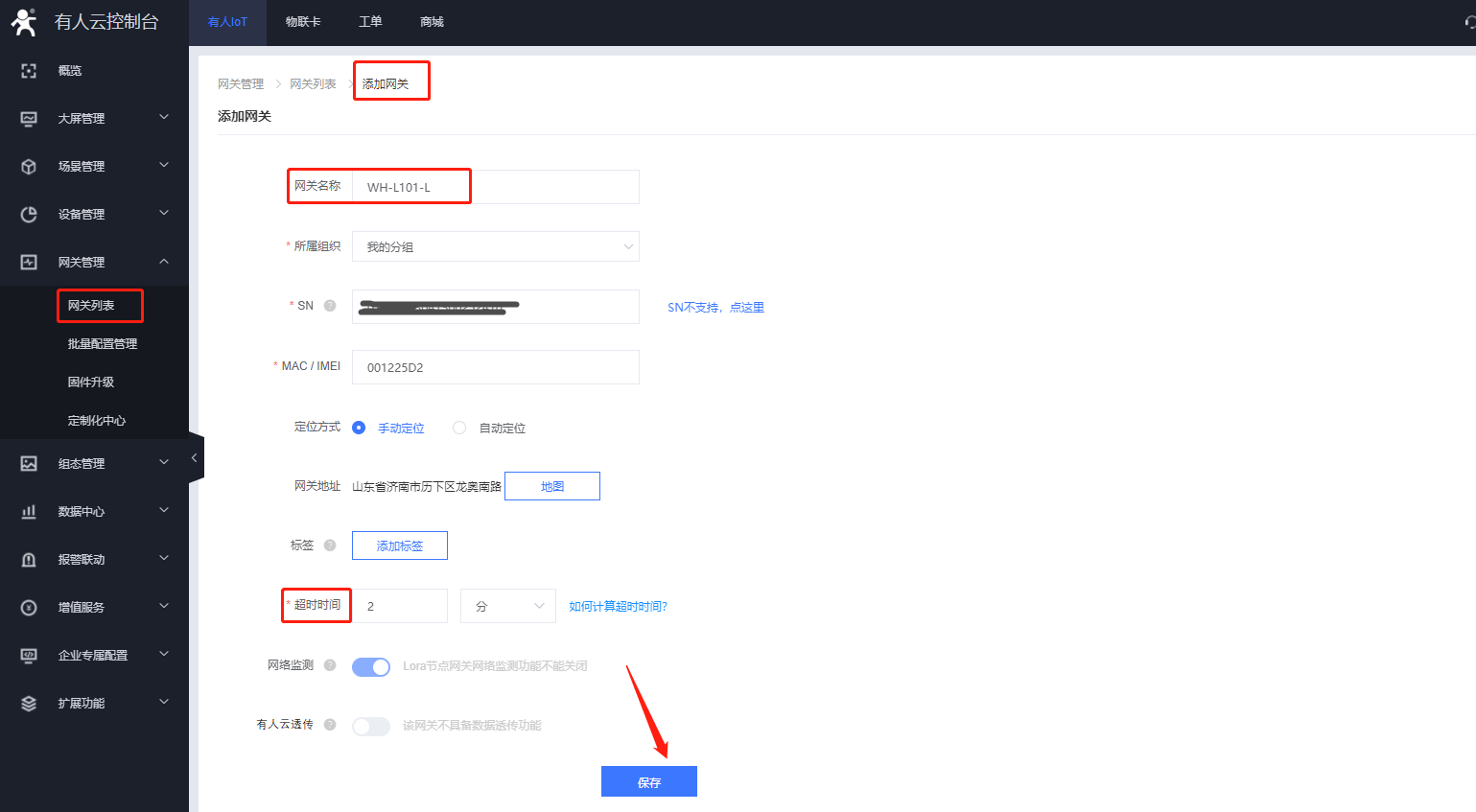

（2）WH-L101-L使用SN和NID添加设备，超时时间可以改为2分钟，最后点击保存。

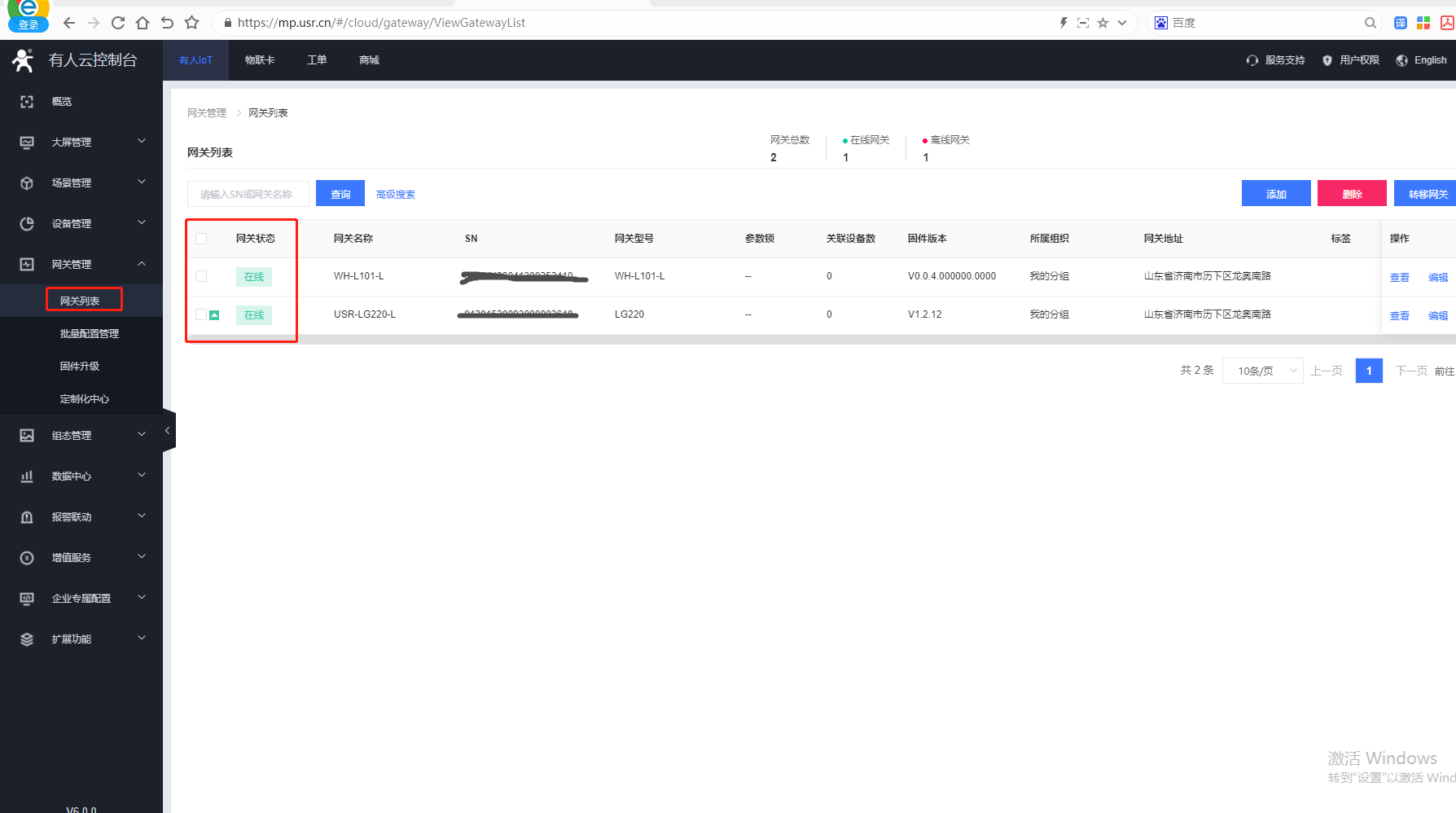

（3）添加完成，返回网关列表，WH-L101-L入网到USR-LG220后，网络状态在线。

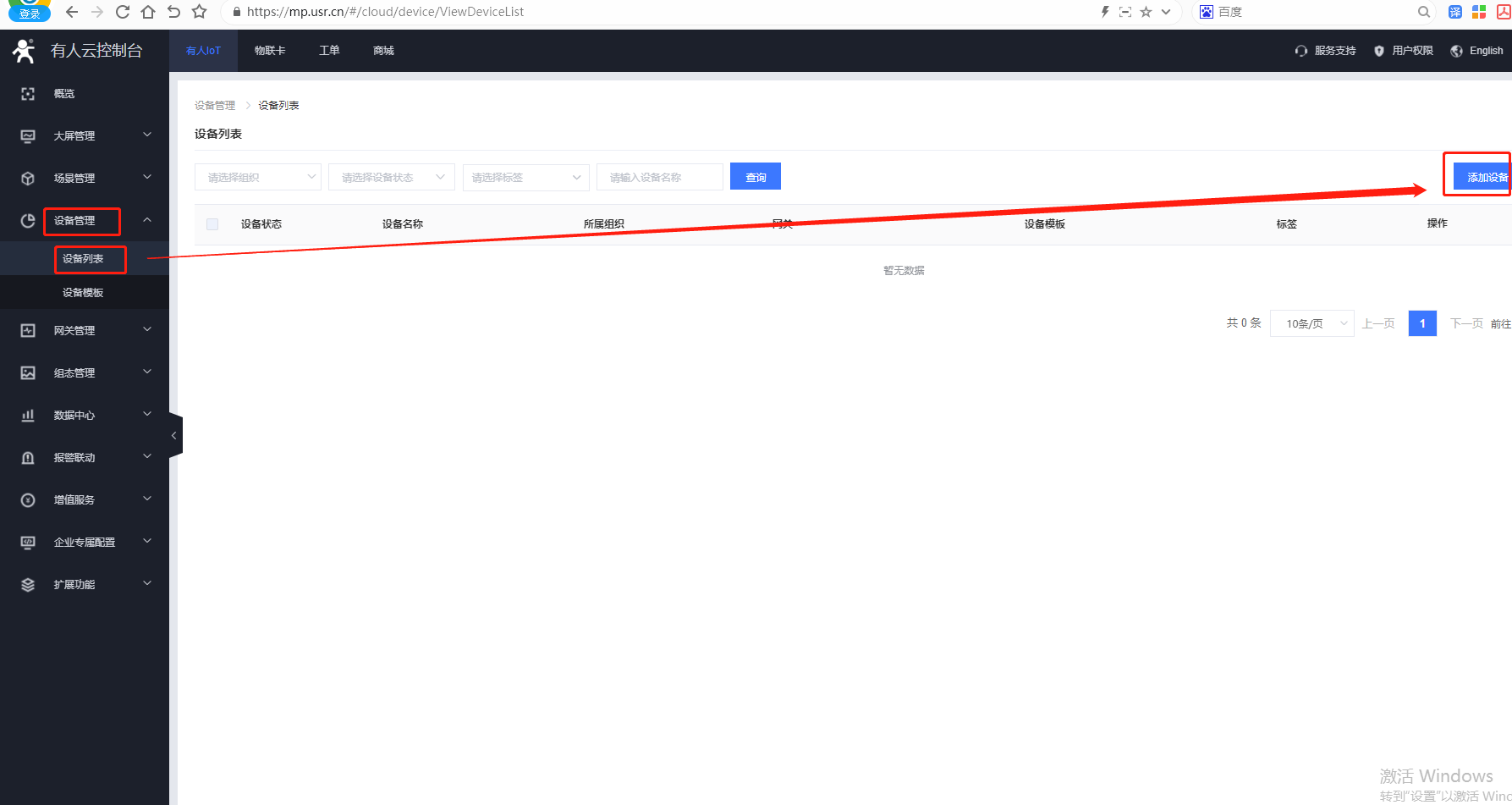

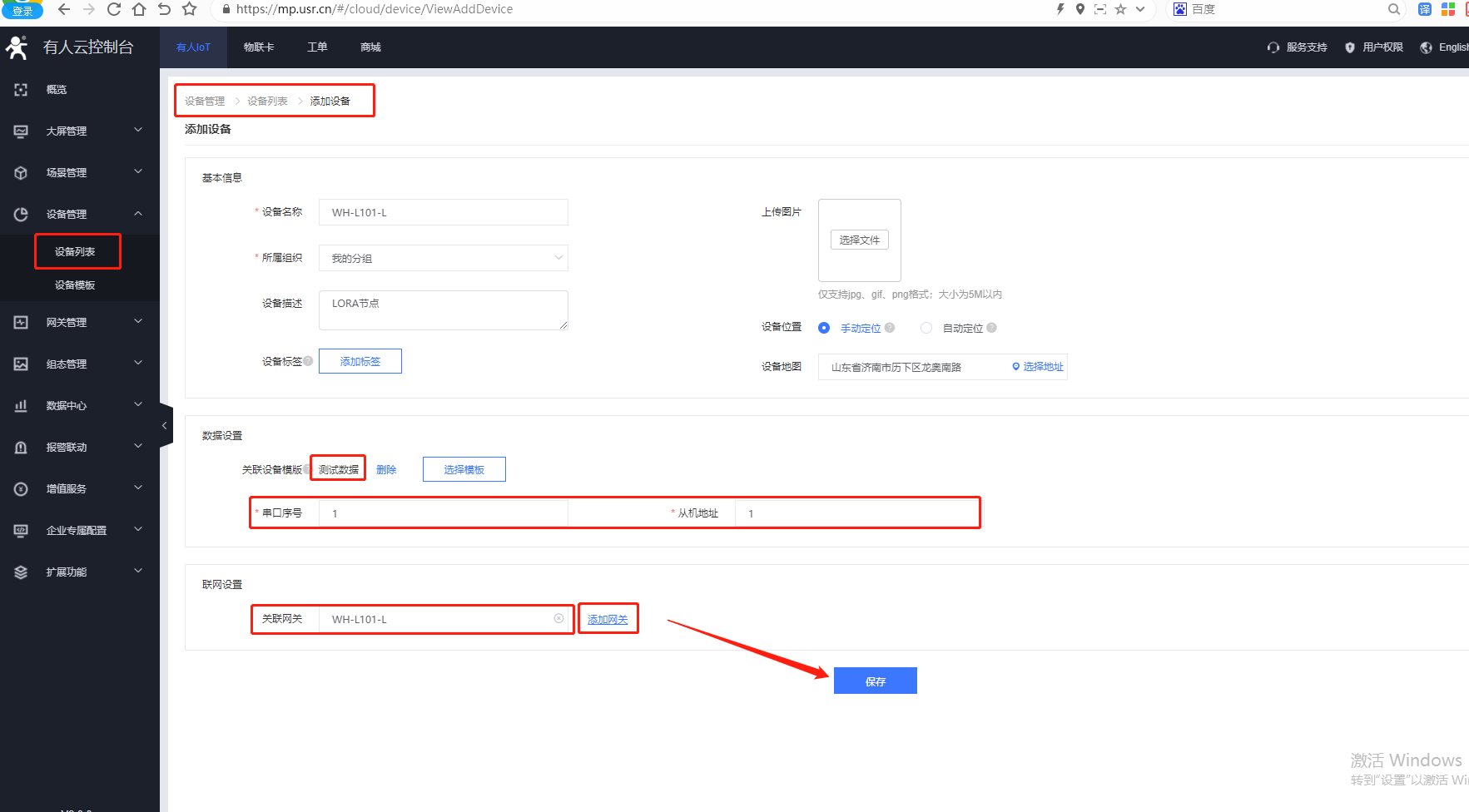

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

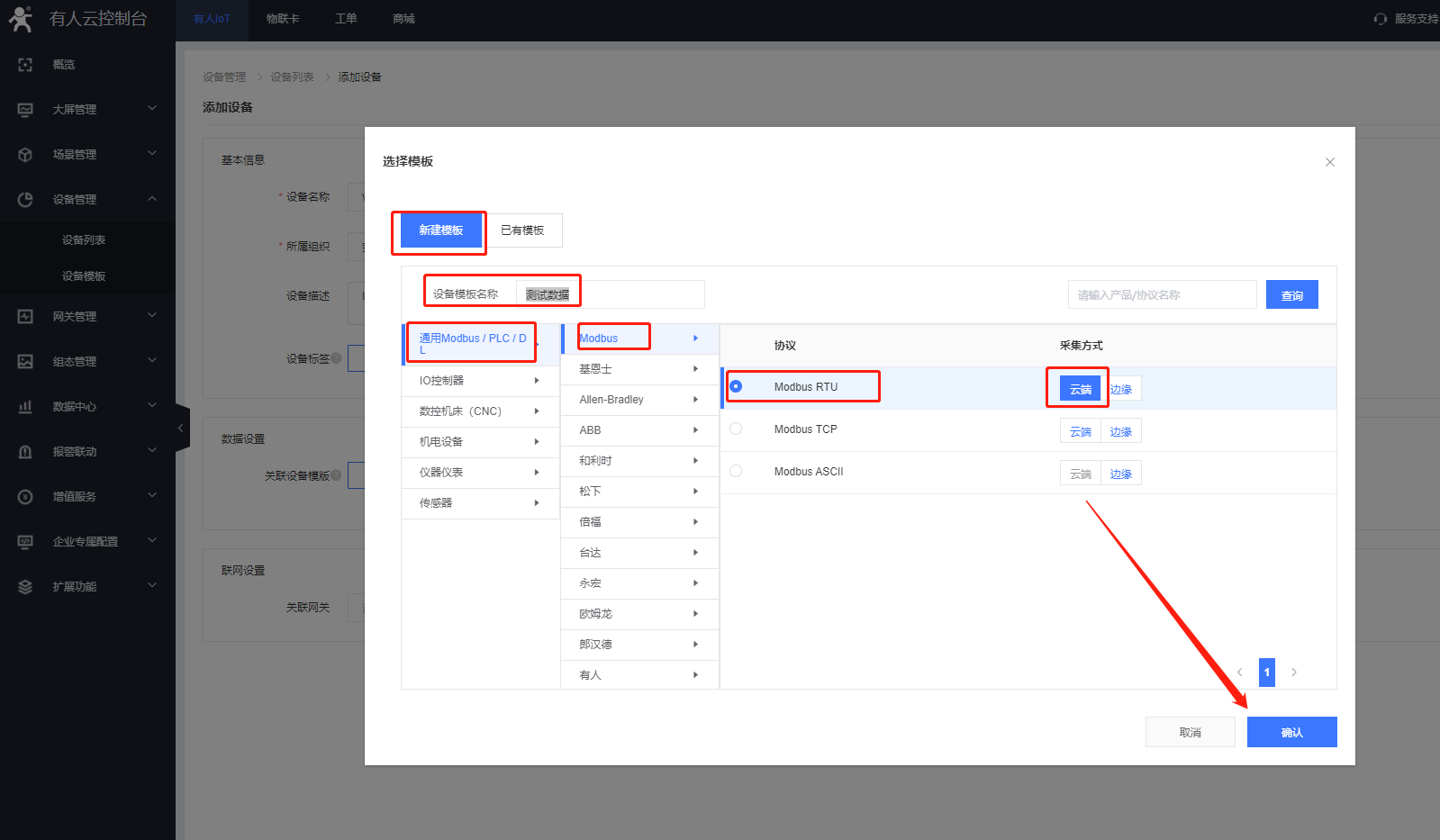

（5）添加模板，输入设备名称，点击选择模板。

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，WH-L101-L，最后点击保存。

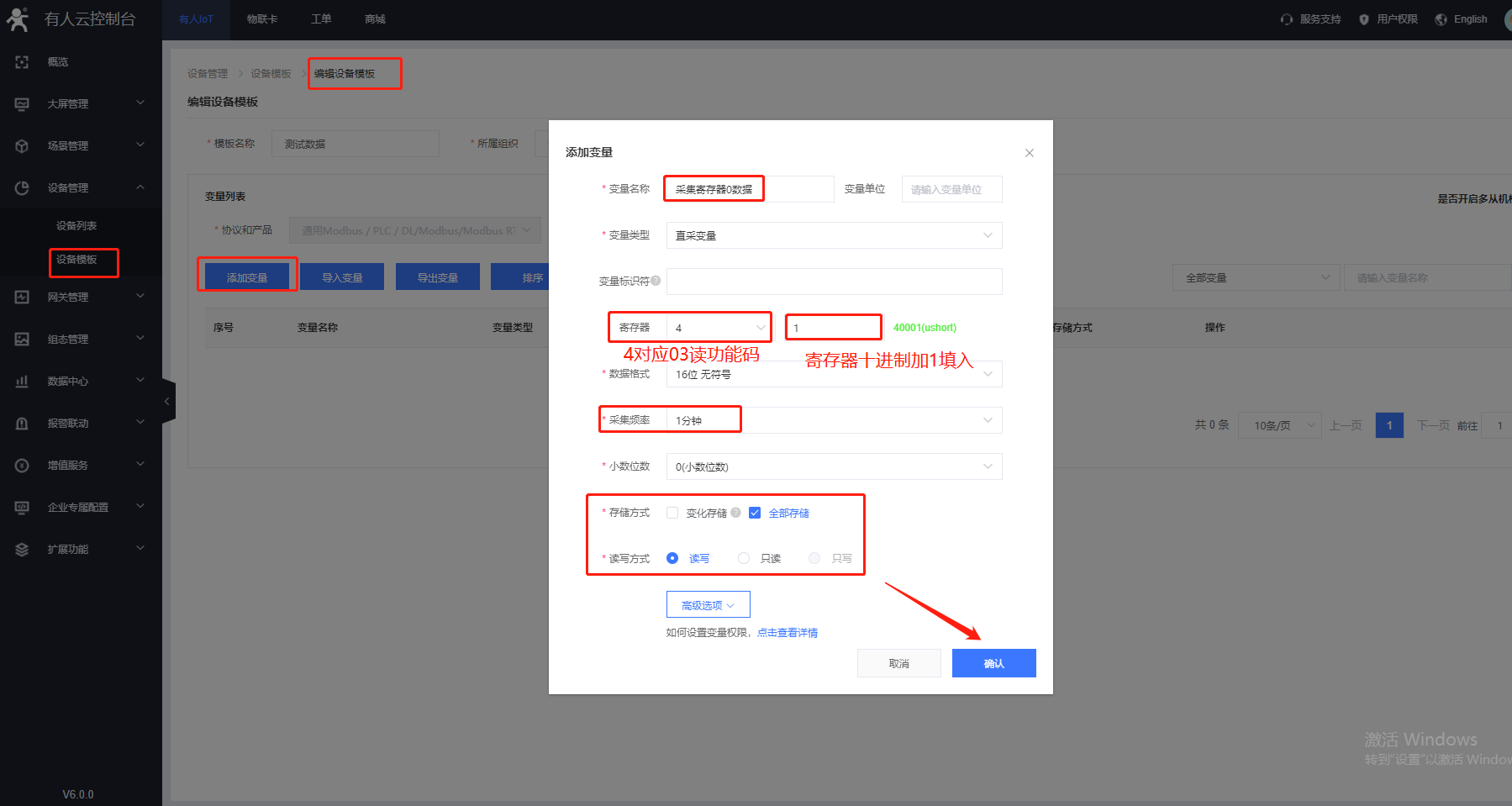

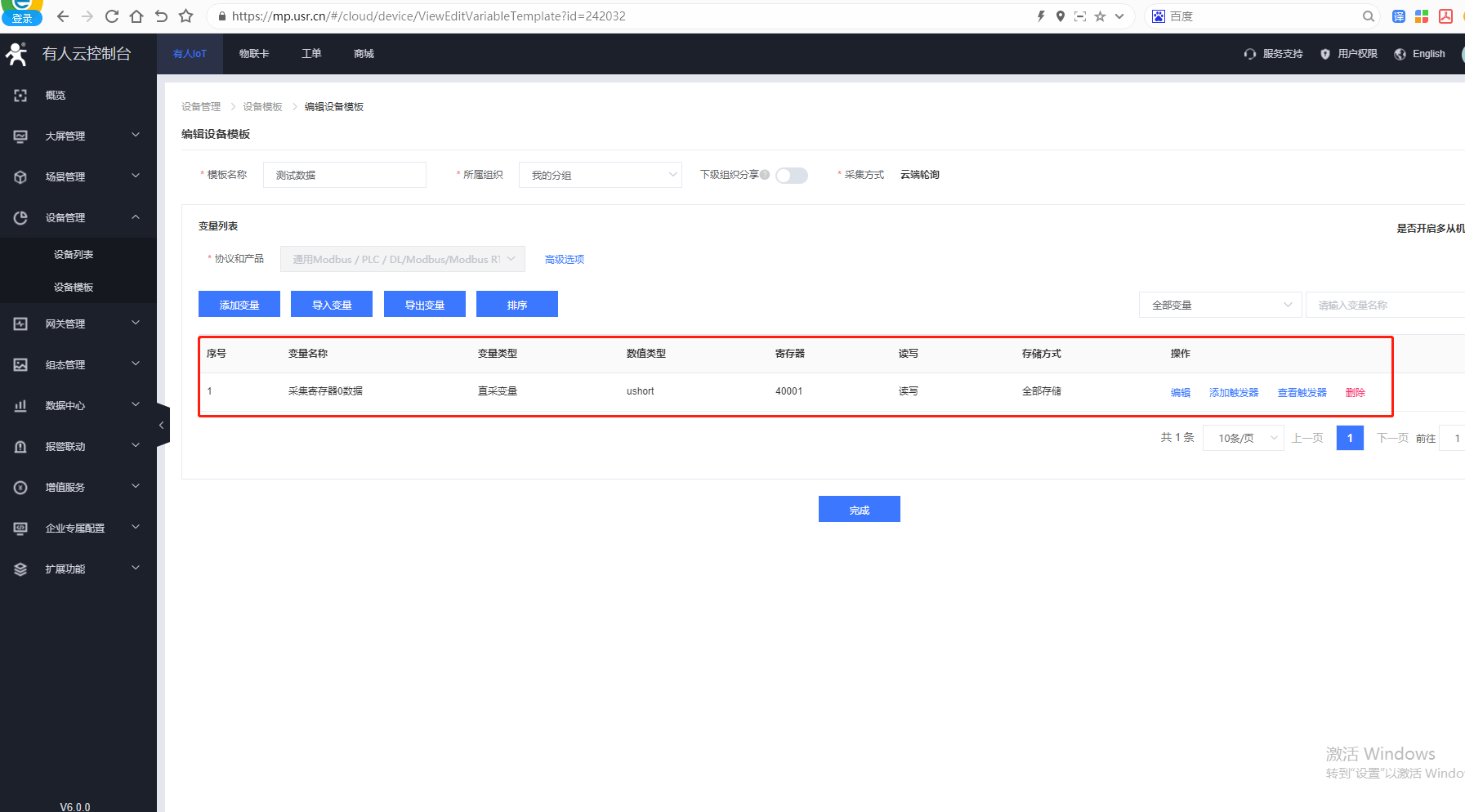

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式，点击确认，最后点击完成。

（8）返回设备列表，点击设备名称，可以去查看变量当前值。

七、数据调试：

1、打开串口软件MODBUS slave软件，配置参数

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

（2）点击Connection,选择串口，对应WH-L101-L所接USB-RS232串口线的COM口号，串口参数和WH-L101-L串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

2、MODBUS slave数据设置101，有人云设备列表可以看到变量采集的当前值数据101。

撰写人：霍晴
