一、资料下载及准备工作：

WH-L101-L 4个
WH-L10x-EVK 评估板 4个
LORA天线 4条

USB-RS485/RS232串口线 2条
12V电源适配器 4个
笔记本电脑 1台

WH-L101-L 点对点协议说明书：https://www.usr.cn/Download/1115.html
WH-L101-L设置软件：https://www.usr.cn/Download/1301.html
WH-L10x-EVK 说明书 ：https://www.usr.cn/Download/708.html
二、硬件连接方式：
1、将每一个WH-L101-L 需焊接在模块底板上，底板的485串口分别接USB-RS485串口线接电脑，然后接12V电源适配器上电。并安装好设备天线。

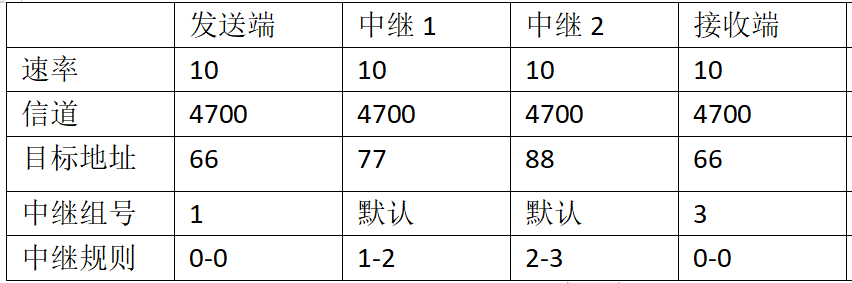

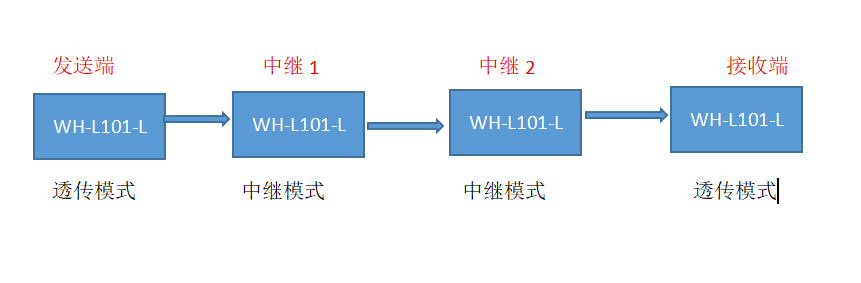

2、连接框图和参数表：


三、产品参数设置：

1、第一个WH-L101-L参数设置（发送端）

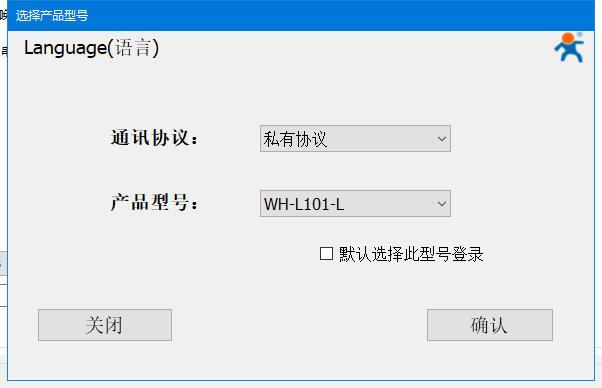

1）电脑打开WH-L101-L的设置软件，选择对应的串口线COM口号。（此处为com10）
然后选择WH-L101-L的默认参数：115200；N；8；1

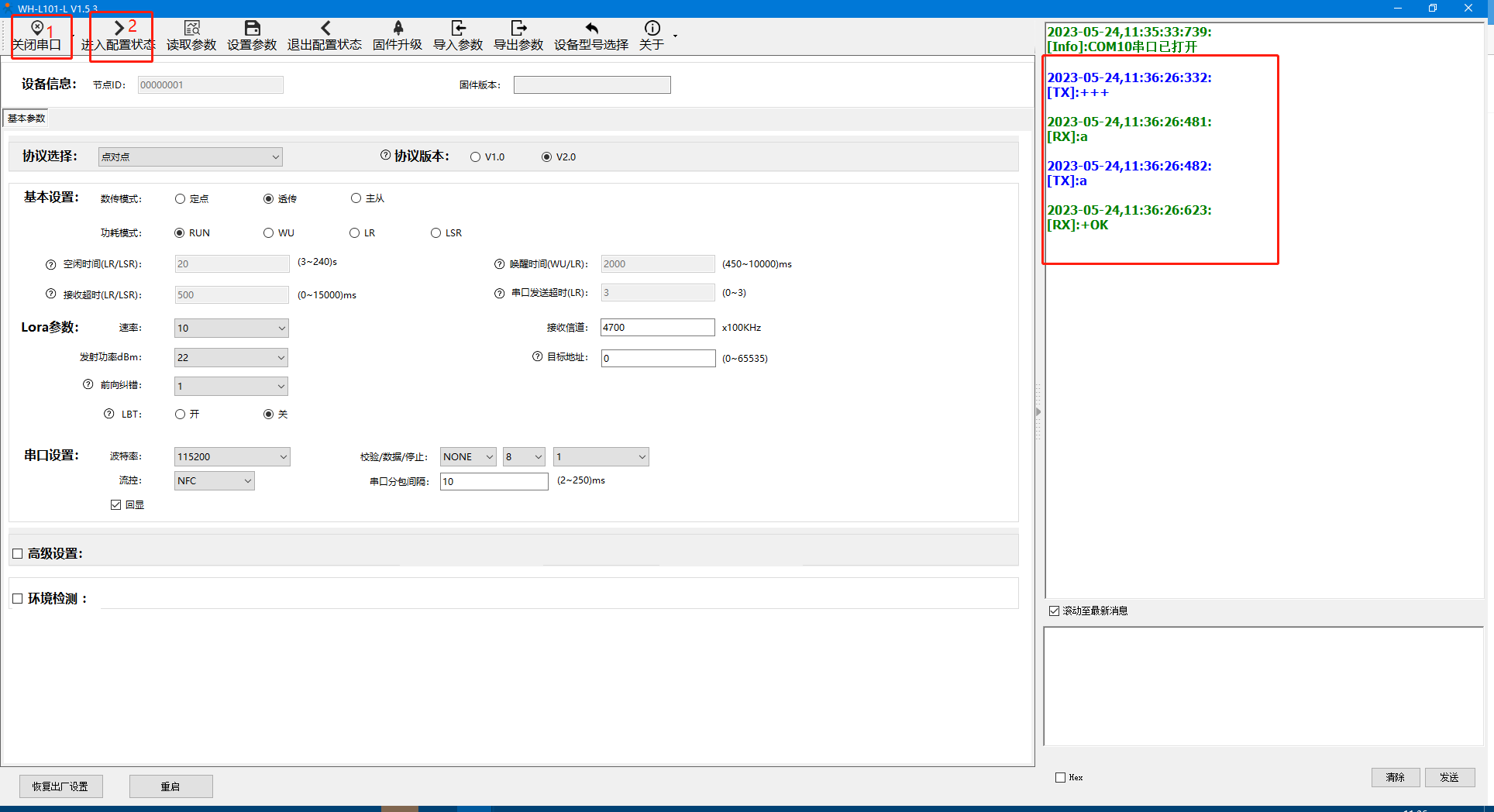

2）按照顺序点击“打开串口”---“进入配置状态”(返回a+ok证明成功进入配置)---“读取参数”

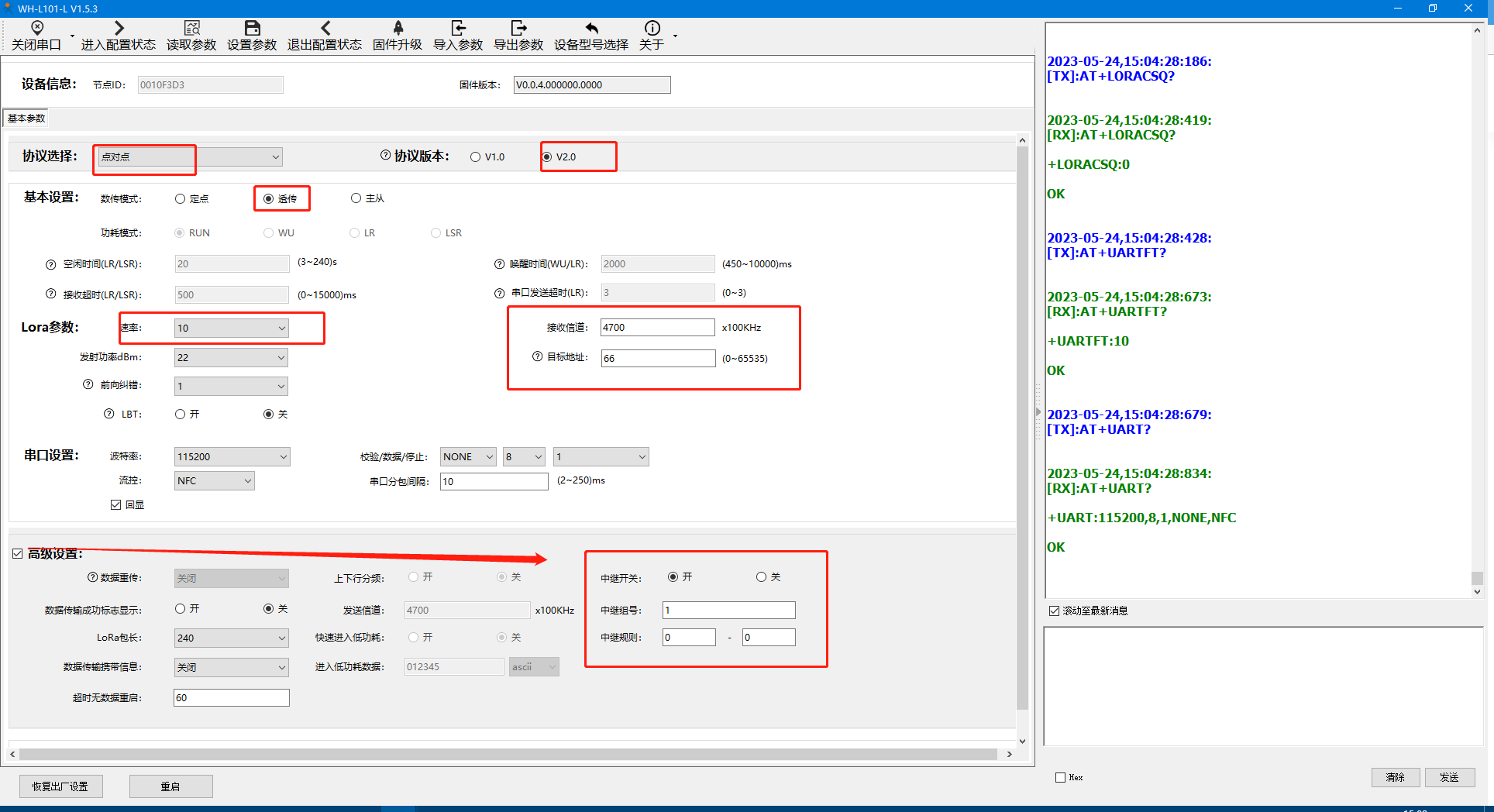

3）按照“参数表”设置一下“发送端”的参数--最后点击设置参数

2、中继1参数配置：
电脑打开WH-L101-L的设置软件，选择对应的串口线COM口号。（此处为com8）
然后选择WH-L101-L的默认参数：115200；N；8；1
按照顺序点击“打开串口”---“进入配置状态”(返回a+ok证明成功进入配置)---“读取参数”--按照以下方式配置好参数后--最后点击设置参数

3、中继2参数配置：
电脑打开WH-L101-L的设置软件，选择对应的串口线COM口号。（此处为com9）
然后选择WH-L101-L的默认参数：115200；N；8；1
按照顺序点击“打开串口”---“进入配置状态”(返回a+ok证明成功进入配置)---“读取参数”--按照以下方式配置好参数后--最后点击设置参数

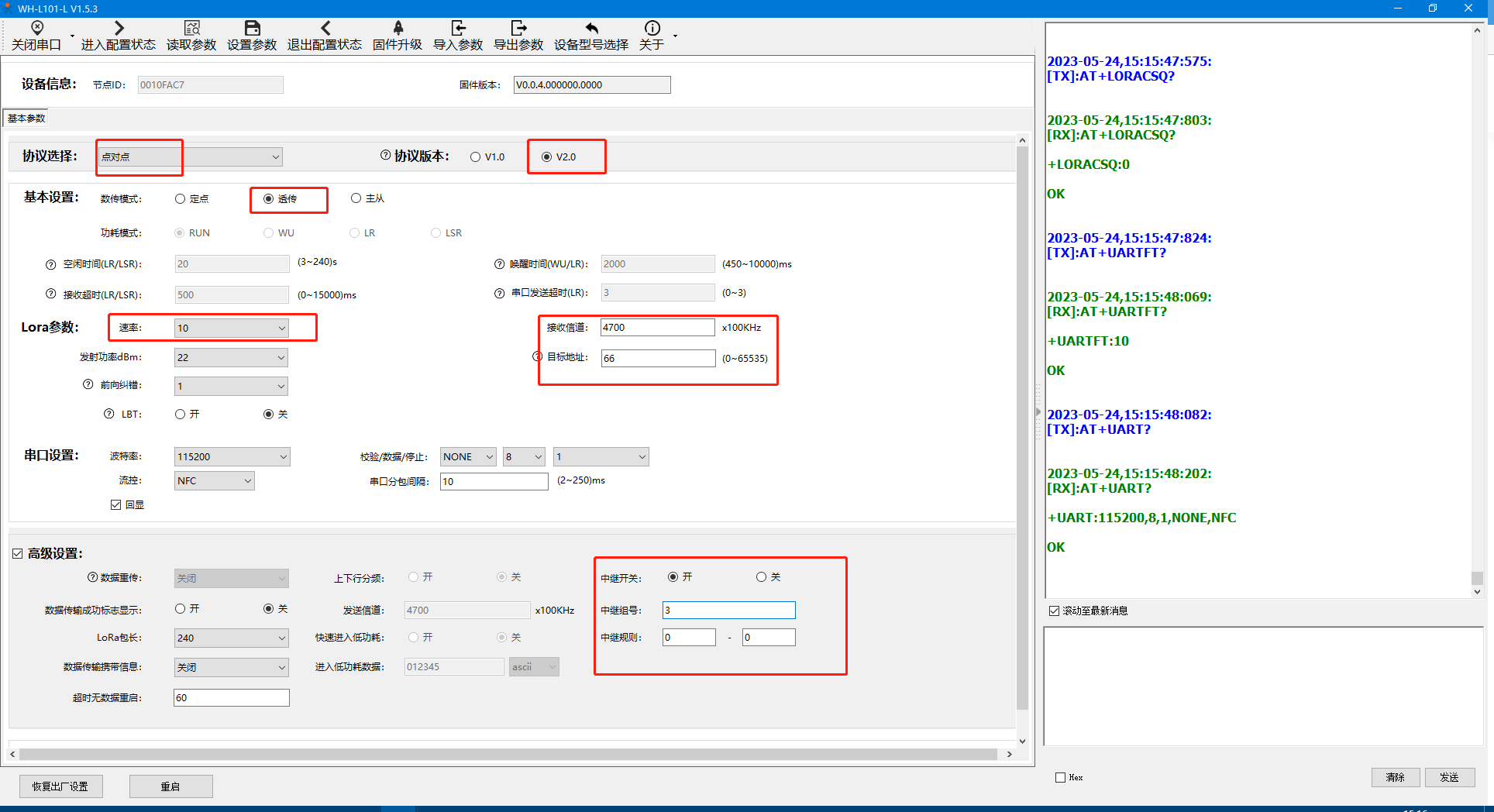

4、第四个WH-L101-L参数设置（接收端）

电脑打开WH-L101-L的设置软件，选择对应的串口线COM口号。（此处为com11）
然后选择WH-L101-L的默认参数：115200；N；8；1
按照顺序点击“打开串口”---“进入配置状态”(返回a+ok证明成功进入配置)---“读取参数”--按照以下方式配置好参数后--最后点击设置参数

四、功能调试：

1、两个WH-L101-L之间功能调试

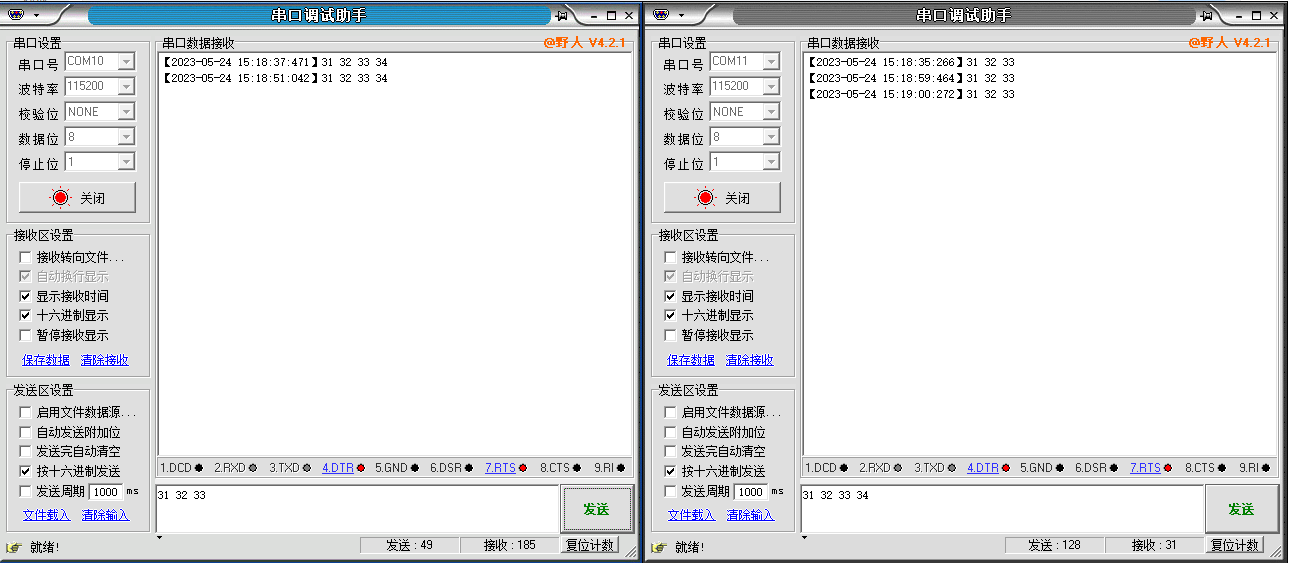

打开2个串口调试助手，分别打开发送端的com10（ 115200 N 8 1） 和接收端的com11（115200 N 8 1）,互相发送数据。

2、数据测试

五、自助排障：

1）传输距离不理想
天线放置于金属壳内部或地下室，信号会衰减，会导致信号距离近
存在过多直线通信障碍时，会衰减通信距离
大雾或雨天会影响信号传输，会导致通信丢包率高
速率设置过高，扩频因子与带宽会高，距离越近
天线与模块匹配程度较差或天线增益不好导致通信距离近
2）模组使用损坏
使用之前一定要确认供电电源是否符合推荐供电电源，如超过最大值有可能会烧坏模组
安装使用中，注意模组的防静电，防止对某些高频器件损伤
电源稳定性，尽量减少波动，如波动很大，有可能会造成器件损坏，建议使用直流稳压可调电源
非必要不在过低温度空间内使用，另外注意水露、腐蚀性气体造成的短路
3）数据传输速度慢
使用速率过低，速率越低传输速度越慢，传输距离越远；相反，速率越高，传输速度越快，传输距离相对较近。
使用串口波特率较低，数据传输慢
4）数据传输有干扰
附近有相同频段的其他设备，变换信道或者远离干扰
天线馈线、延长线质量差导致信号传输有误码
底板上面产生较大噪声干扰数据接收 电源设置不合理，不符合规定，造成乱码

撰写人：霍晴
