一、资料下载及准备工作：
WH-L101-L 2个
WH-L10x-EVK 评估板 2个
LORA天线 2条
USB-RS485/RS232串口线 2条
12V电源适配器 2个
笔记本电脑 1台
WH-L101-L 点对点协议说明书：https://www.usr.cn/Download/1115.html
WH-L101-L设置软件：https://www.usr.cn/Download/1301.html
WH-L10x-EVK 说明书 ：https://www.usr.cn/Download/708.html
二、硬件连接方式：
两个WH-L101-L 需焊接在模块底板上，底板的485串口分别接USB-RS485串口线接电脑，然后接12V电源适配器上电。并安装好设备天线。

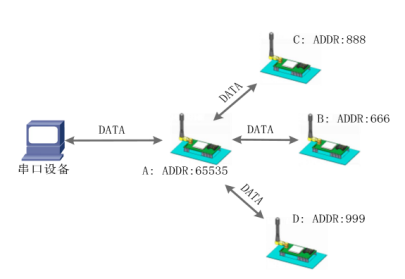

注意：广播的方式广播端发送的数据接收端都能够进行接收，且是同时接收无法指定发送。接收端发出的数据广播端可以进行接收，但接收端无法接收接收端数据。
三、WH-L101-L（广播端） 参数配置：

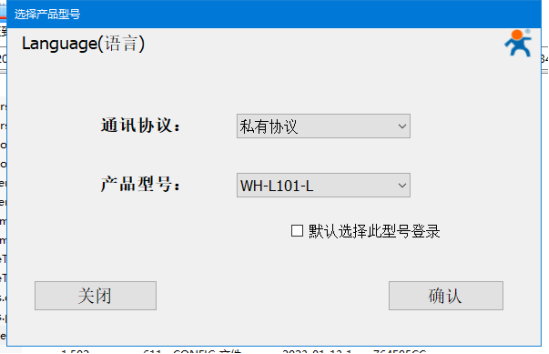

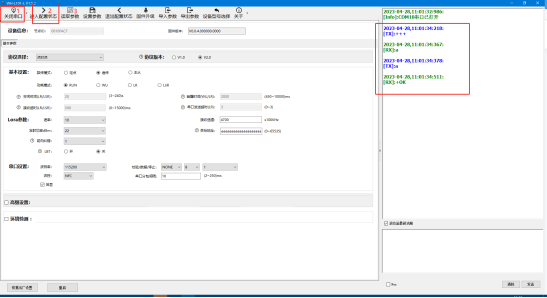

1、电脑下载并安装WH-L101-L的设置软件，选择对应的产品型号打开软件。选择对应串口com10、com11，使用产品默认的串口参数（115200 N 8 1）打开，点击进入配置状态（返回a+ok说明成功进入配置）然后读取参数。

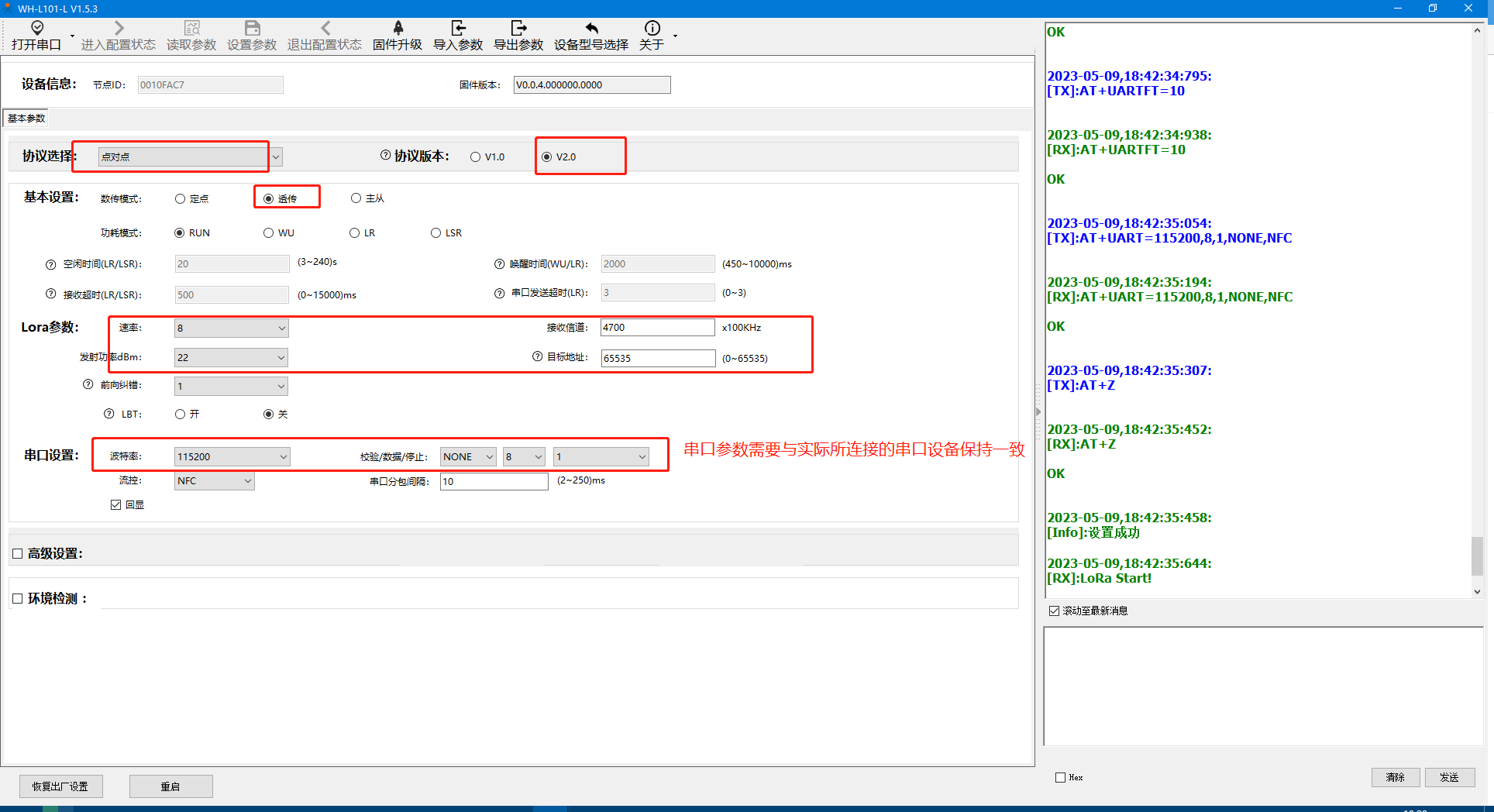

2、基本参数配置
协议选择：点对点
协议版本：V2.0
数传模式：透传
速率：8（速率越低、传输距离越远、穿透能力越好）
接收信道：4700
目标地址：65535（广播地址）
四、WH-L101-L（接收端） 参数配置：

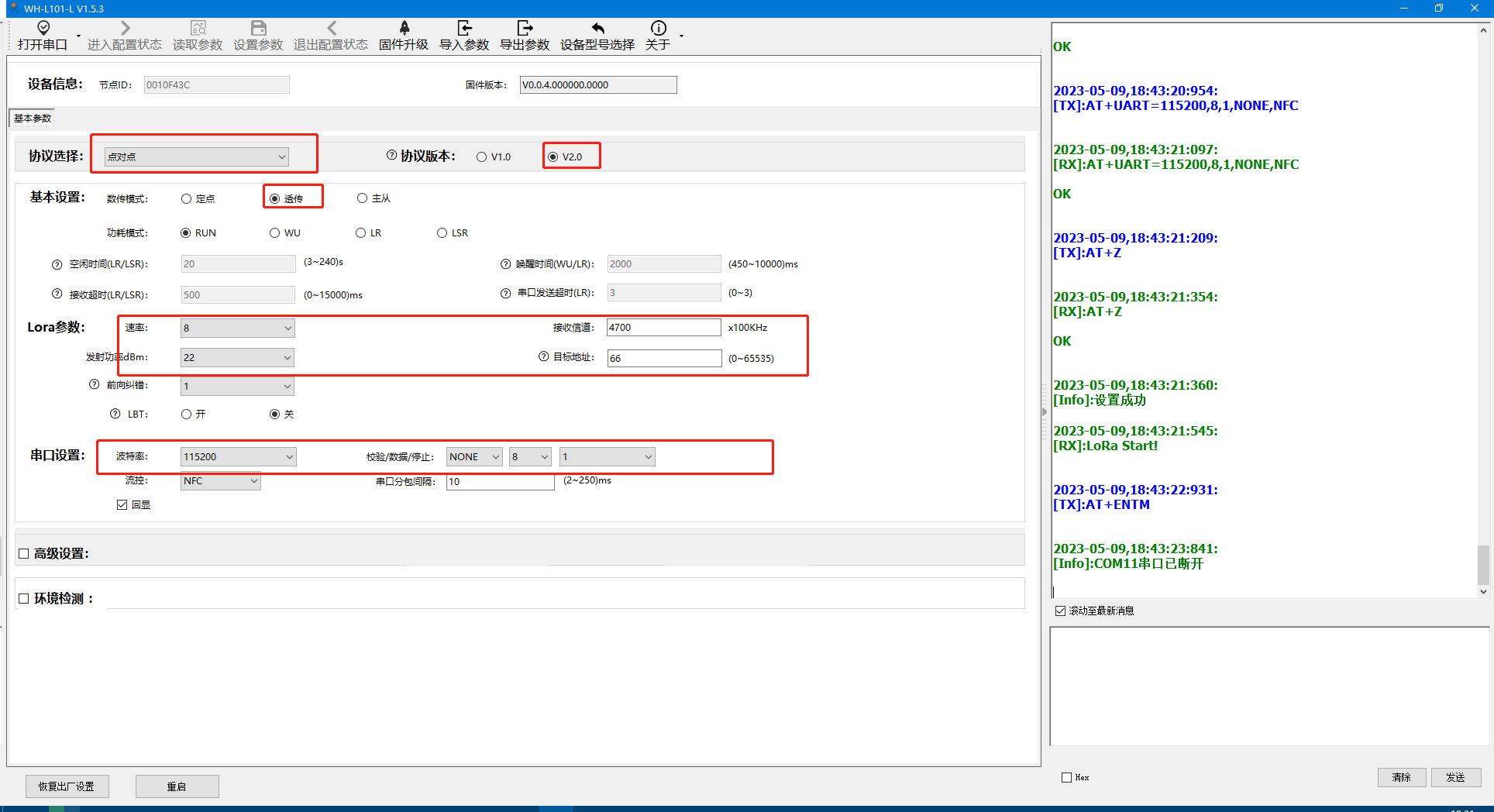

基本参数配置
协议选择：点对点
协议版本：V2.0（需要与发送端模块选择一致）
数传模块：透传
速率：8（速率越低、传输距离越远、穿透能力越好）
接收信道：4700
目标地址：66（可自定义）
五、数据测试

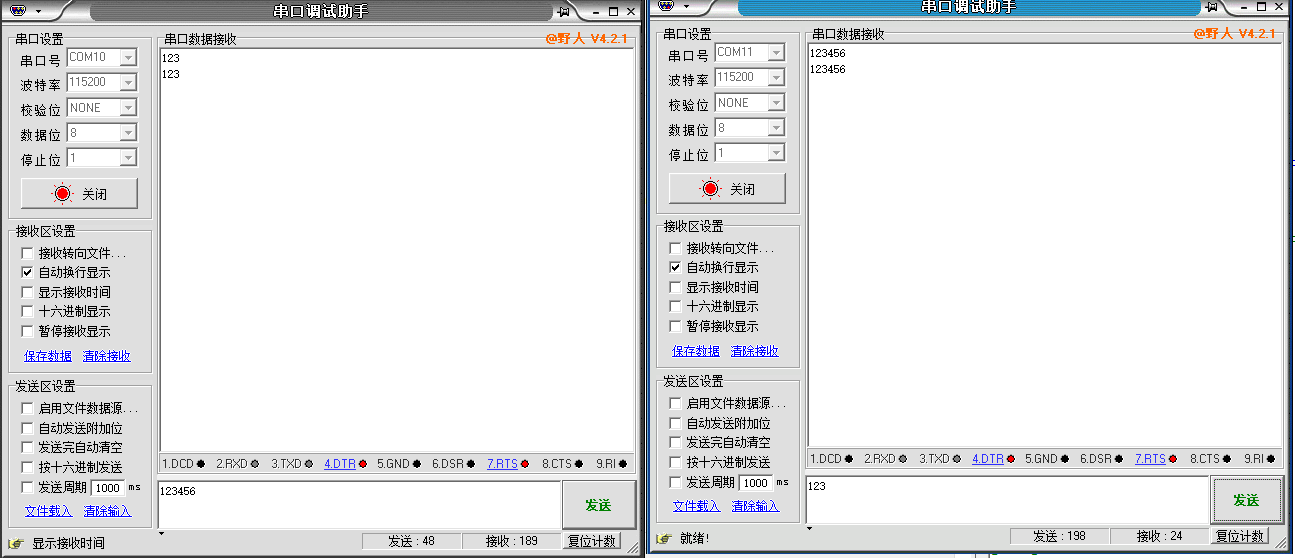

电脑打开2个串口调试助手软件，打开两个模块对应的USB-RS232/485串口线COM口号，发送端模块串口发送数据透传给接收端所有的设备。
六、问题排障
模块串口进不去配置状态怎么办？
1、如果是使用RS485接口，使用485转USB调试线A接A，B接B确认线序是否连接正确。需确认好相关线序。
2、检查模块是否为直流稳压供电，如果电压稳定，测量一下电流是否在正常值
3、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复
4、模块的串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位
4、点击进入配置状态返回+++ a a+ok是正确进入配置状态
以上步骤排查完设备串口仍然无法通信联系我司技术处理。
撰写人：霍晴
