USR-N580-H7（二期） HTTPD POST模式测试案例

一、资料下载

USR-N580 H7说明书：https://www.usr.cn/Download/1159.html

设置软件：https://www.usr.cn/Download/383.htm

二、准备工作

1、USR-N580-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

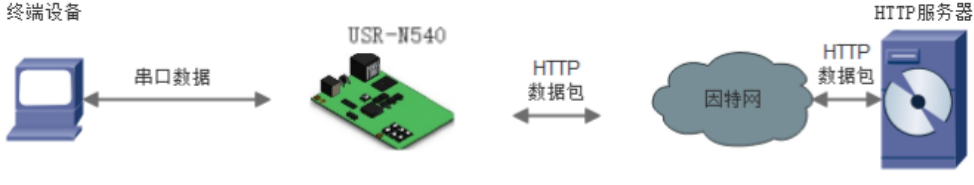

三、连接框图

四、设置步骤

1、N580(USR-N580，以下简称 N580)设备使用电源适配器12V供电，网口使用网线连接到PC机网口，RS485转USB调试线接PC机USB口

2、电脑关闭防火墙和杀毒软件，禁掉多余网卡。

3、电脑：控制面板\网络和 Internet\网络连接，IP设置和N580 IP同网段，N580默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

4、下载并打开H7系列设置软件：

用H7系列配置软件搜索N580设备，单击搜索，搜到设备后双击设备。实际测试中找不到设备可参考下方第五章节附件1排查

5、登录

输入用户名admin和密码admin，点击确定，右侧显示N580参数设置页面。

6、英文显示切换中文

英文切换中文，设置软件右上角点击中文显示，切换中文显示。

7、配置端口的RS485参数

串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致，默认为115200波特率，无校验位（NOEN）数据位8，停止位1。

8、配置http服务器参数

在“端口”>“端口1”界面中的“Socket”配置Socket A的工作模式为“Httpd Clinet”

http选型:POST

URL:/2.php

Header:User_Agent: Mozilla/4.0

远程服务器地址：test.usr.cn

远程端口：80

点击“保存&应用”，点击“继续配置”。

9、N580在“网络”>“IP设置”界面中配置本机ip设置中，可以配置DHCP自动获取或者设置静态ip, 本案例配置为DHCP自动获取IP，若需要配置N580静态IP上网的话可以自行设置静态ip(Static IP)。最后点击保存重启。

10、打开串口调试助手发送数据，会收到服务器返回的数据。（我司HTTP测试服务器的机制是发什么数据，就自动返回什么数据）。
串口号可以在设备管理器中查询，此案例中为com15。

实际测试中485串口无法传输数据可参考五章节附件2排查

五、常见问题解决办法

附件1

    N580设备直连电脑使用H7软件找不到怎么办？

答：

    1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

    2、检查设备供电是否稳定，可以使用万用表量一下供电电压

    3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

    4、检查电脑设置的IP是否和N580设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING N580的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

    N580通过485转USB接电脑在电脑上无法传输数据怎么办？

答：

   1、N580设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

   2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

   3、检查485线是否中断，用万用表测试量线是否导通

   4、485单向传输数据，不允许双向同时传输数据

   5、N580串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

撰写人：史玮
