USR-N520-H7 （一期）局域网内与虚拟串口透传及问题排障
一、资料下载
1、串口网络调试助手https://www.usr.cn/Download/27.html
2、USR-N520-H7设置软件https://www.usr.cn/Download/383.html
3、USR-N520-H7规格书https://www.usr.cn/Download/1109.html
4、USR-N520-H7说明书https://www.usr.cn/Download/1108.html
5、USR-N520-H7 AT指令集https://www.usr.cn/Download/1110.html
6、虚拟串口软件下载地址 https://www.usr.cn/Download/31.html
二、准备工作
1、USR-N520-H7产品 数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

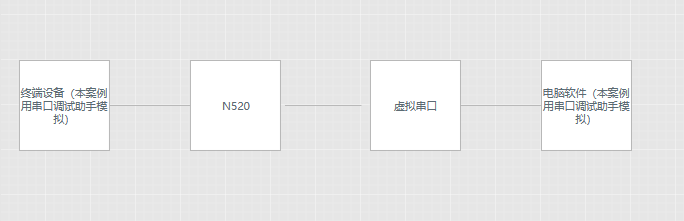

三、连接框图
四、设置步骤
1、USB-RS485串口线接N520串口，注意485接线线序，USB-RS485 A线接N520 串口的A端子，USB-RS485 B线接N520 串口的B端子，USB头插入电脑USB口。
N520网口通过网线直连电脑网口。检查所有连接无误后，给N520用12V电源适配器供电。

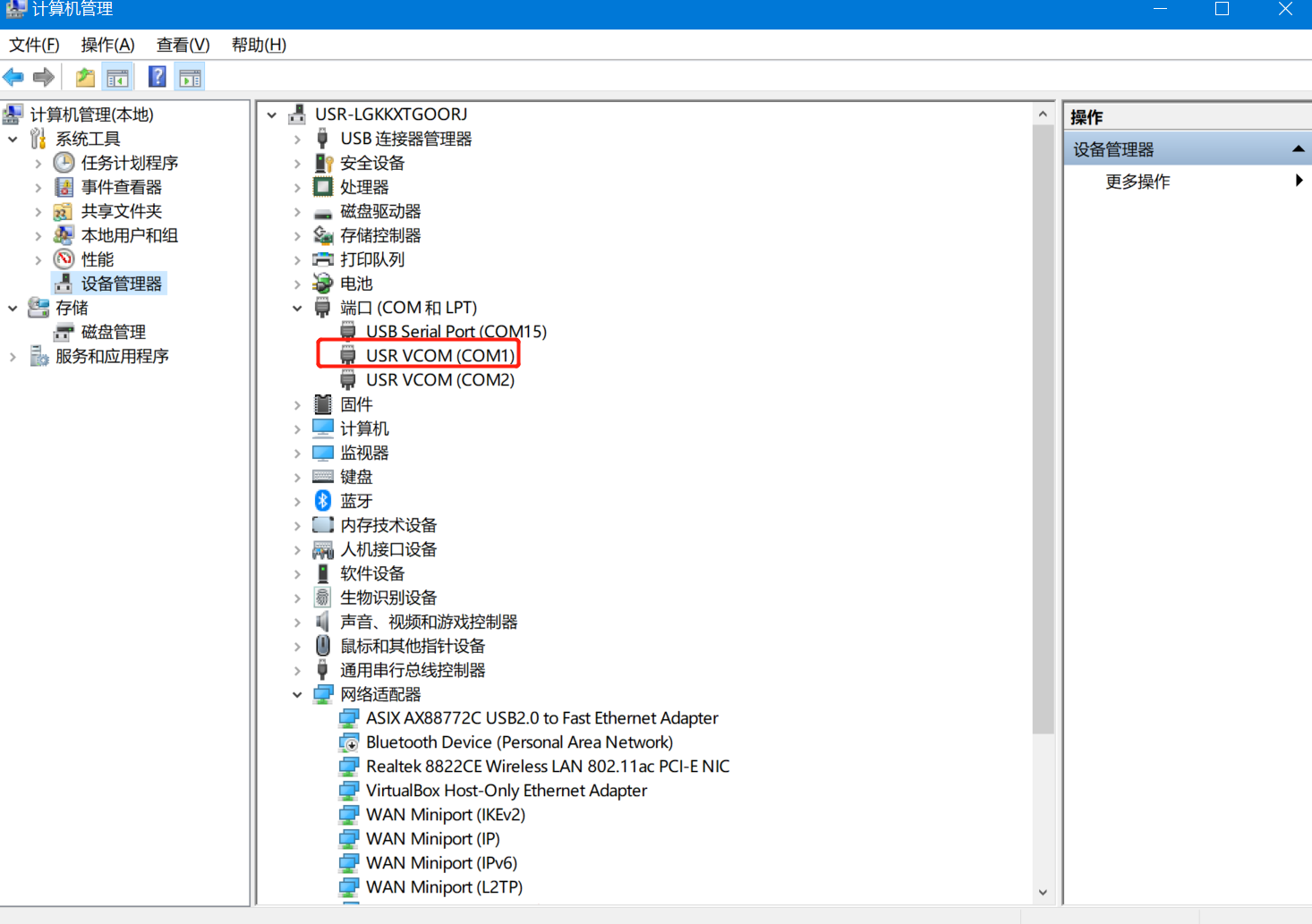

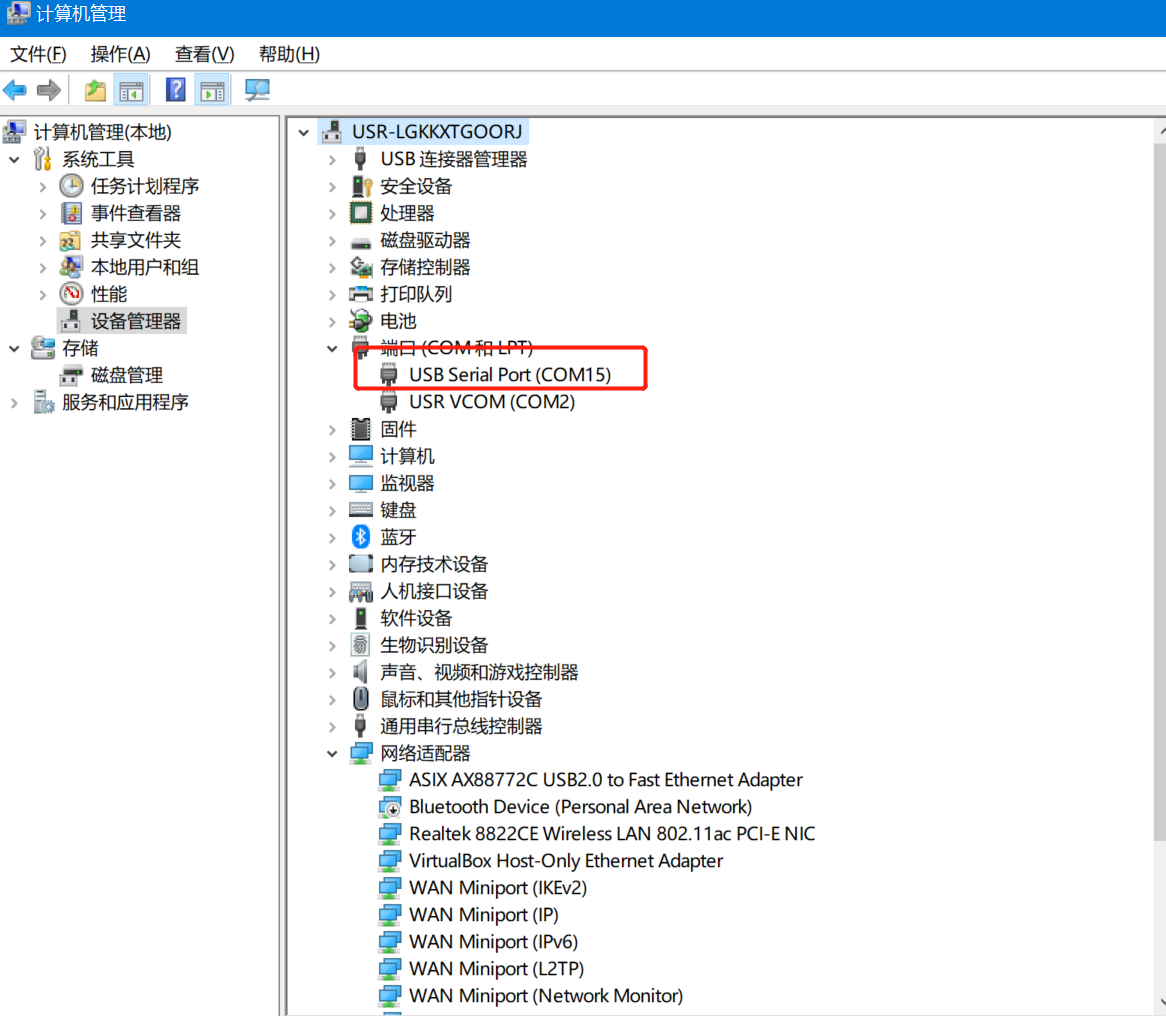

2、检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM15。

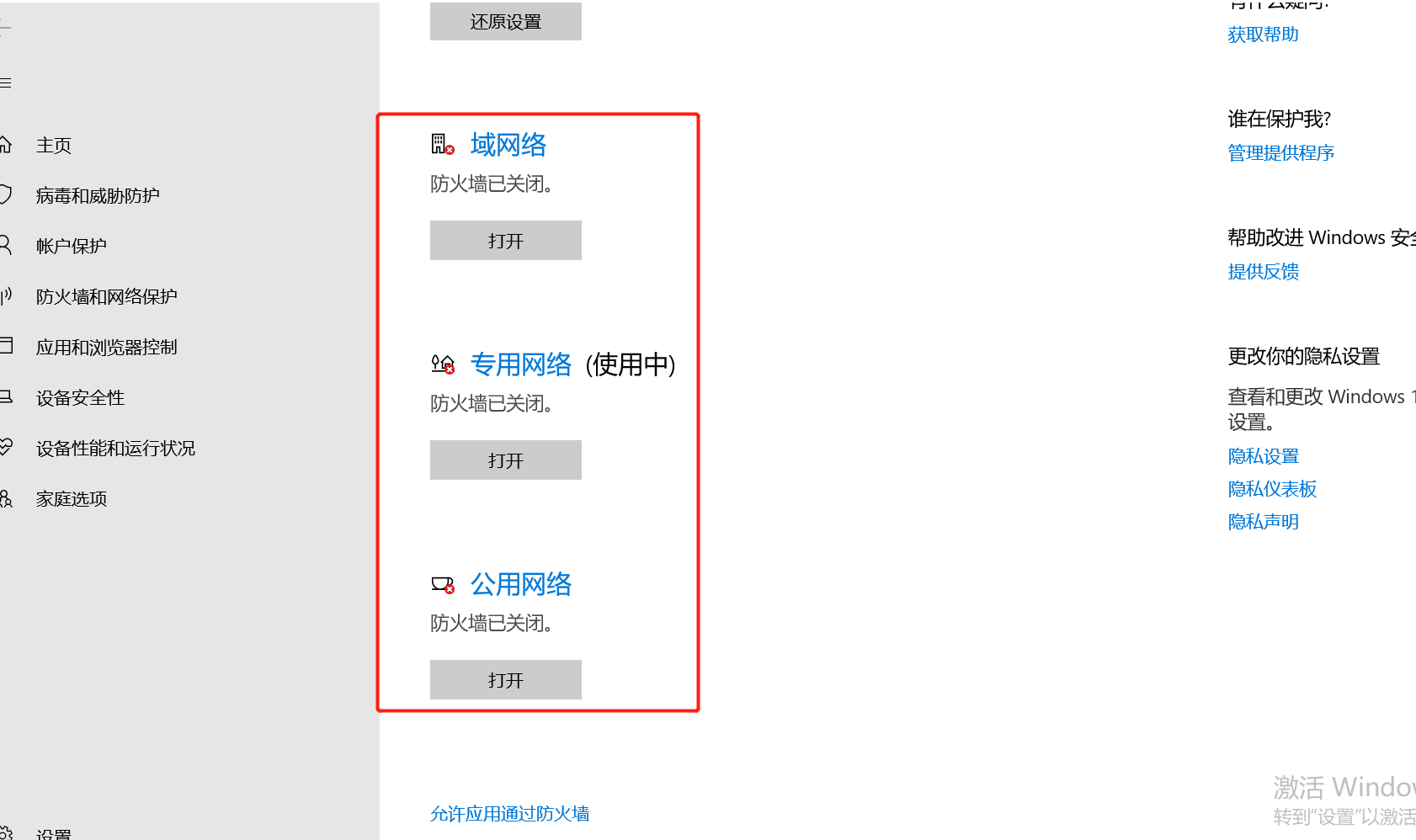

3、电脑关闭防火墙。

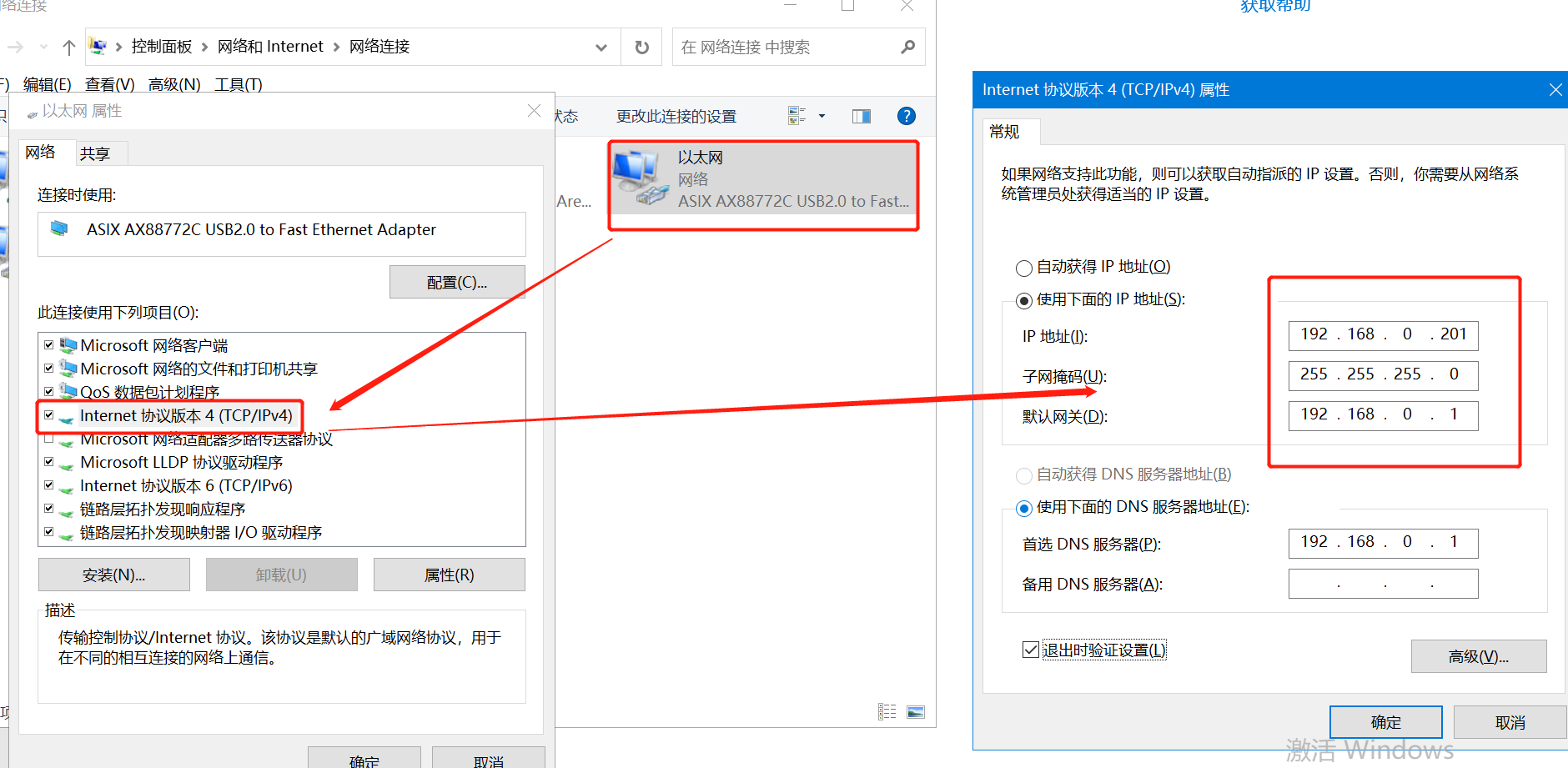

4、电脑：控制面板\网络和 Internet\网络连接，IP设置和N520 IP同网段，N520默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。
5、打开下载的虚拟串口软件，创建虚拟串口。

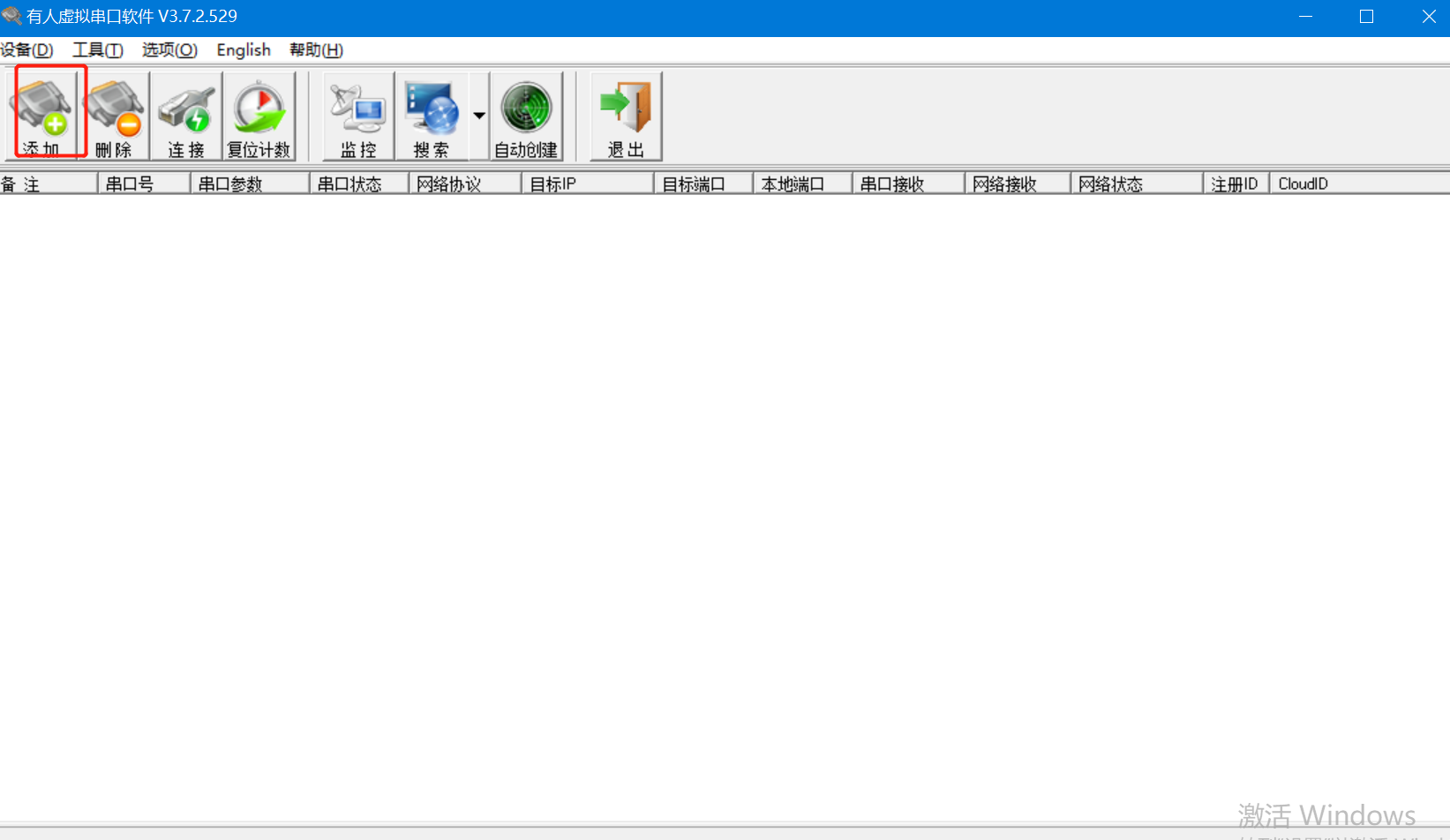

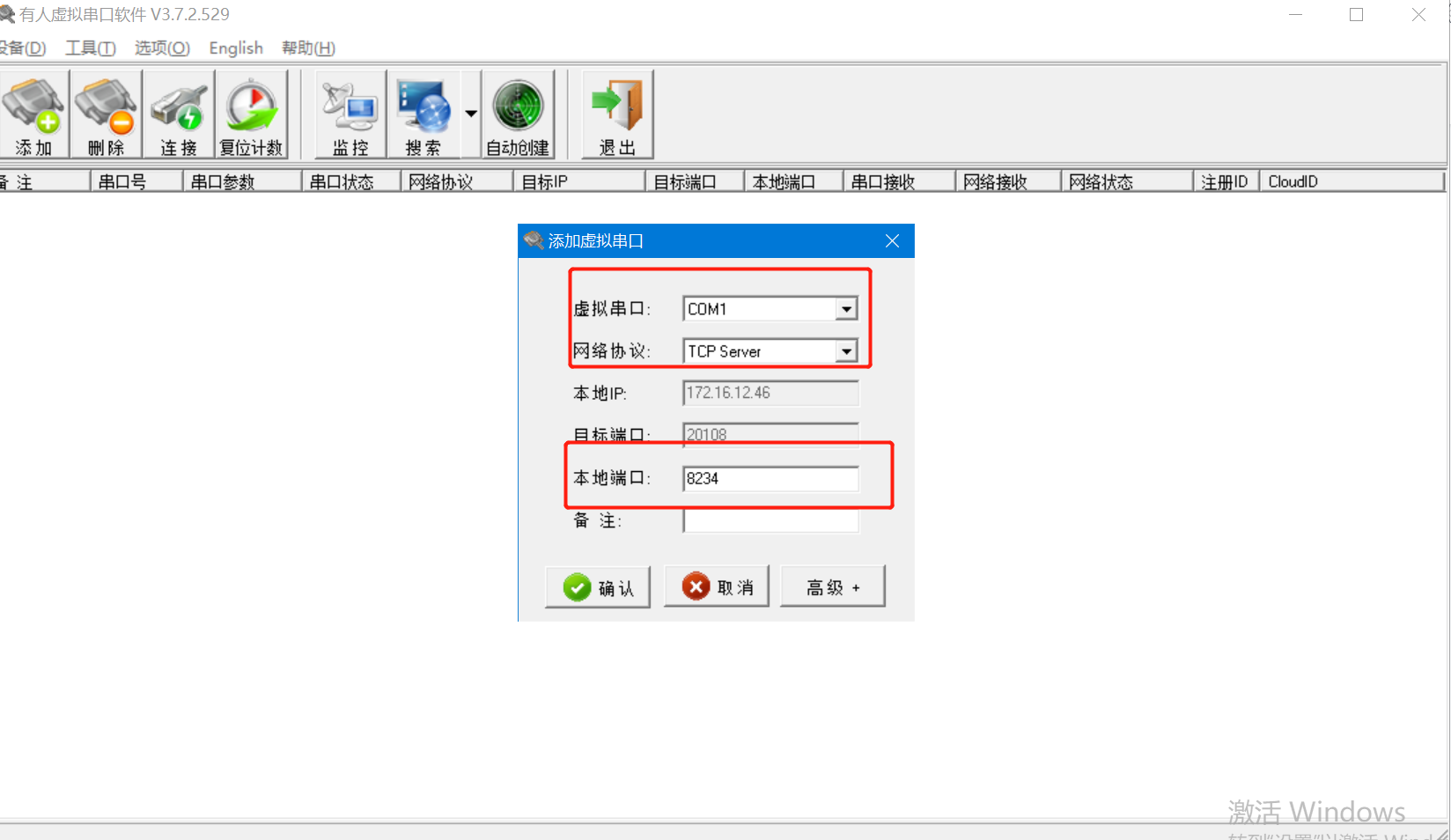

点击“添加”,选择一个电脑设备管理器中不存在的一个串口号，设为TCP Sever，自定义一个TCP端口：8234，点击新建后，电脑上会出现虚拟的COM口号。
6.下载并打开H7系列设置软件：
用H7系列配置软件搜索N520设备，单击搜索，搜搜到设备后双击设备。
7、登录

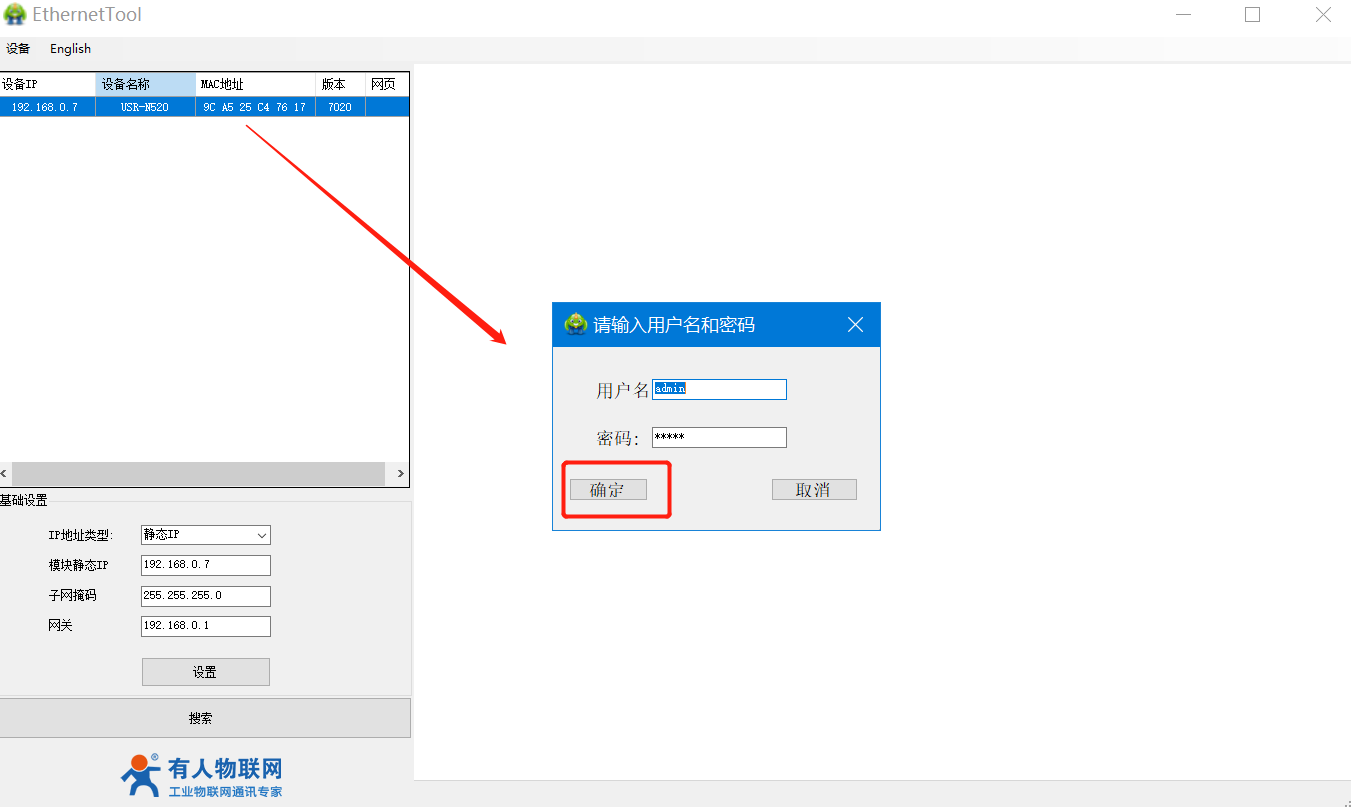

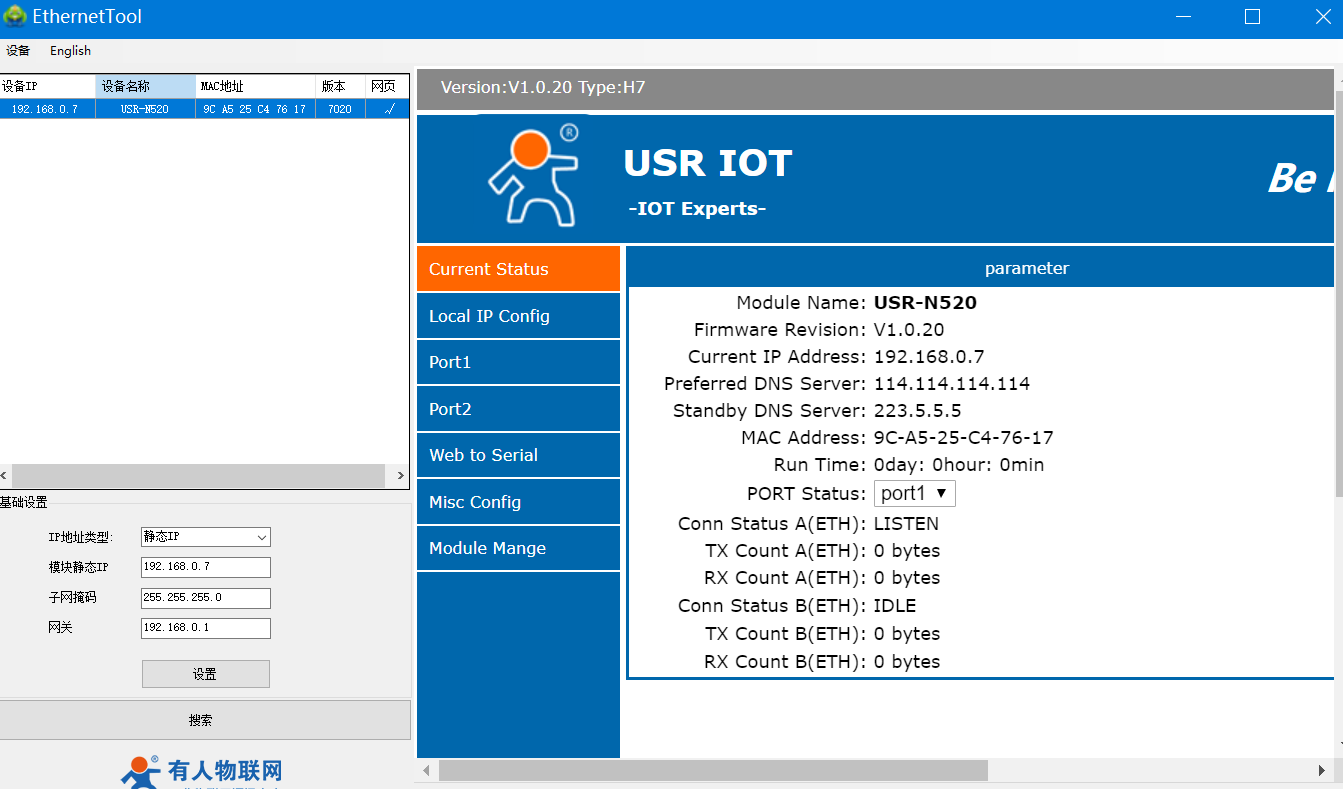

输入用户名admin和密码admin，点击确定，右侧显示N510参数设置页面。
8、英文显示切换中文

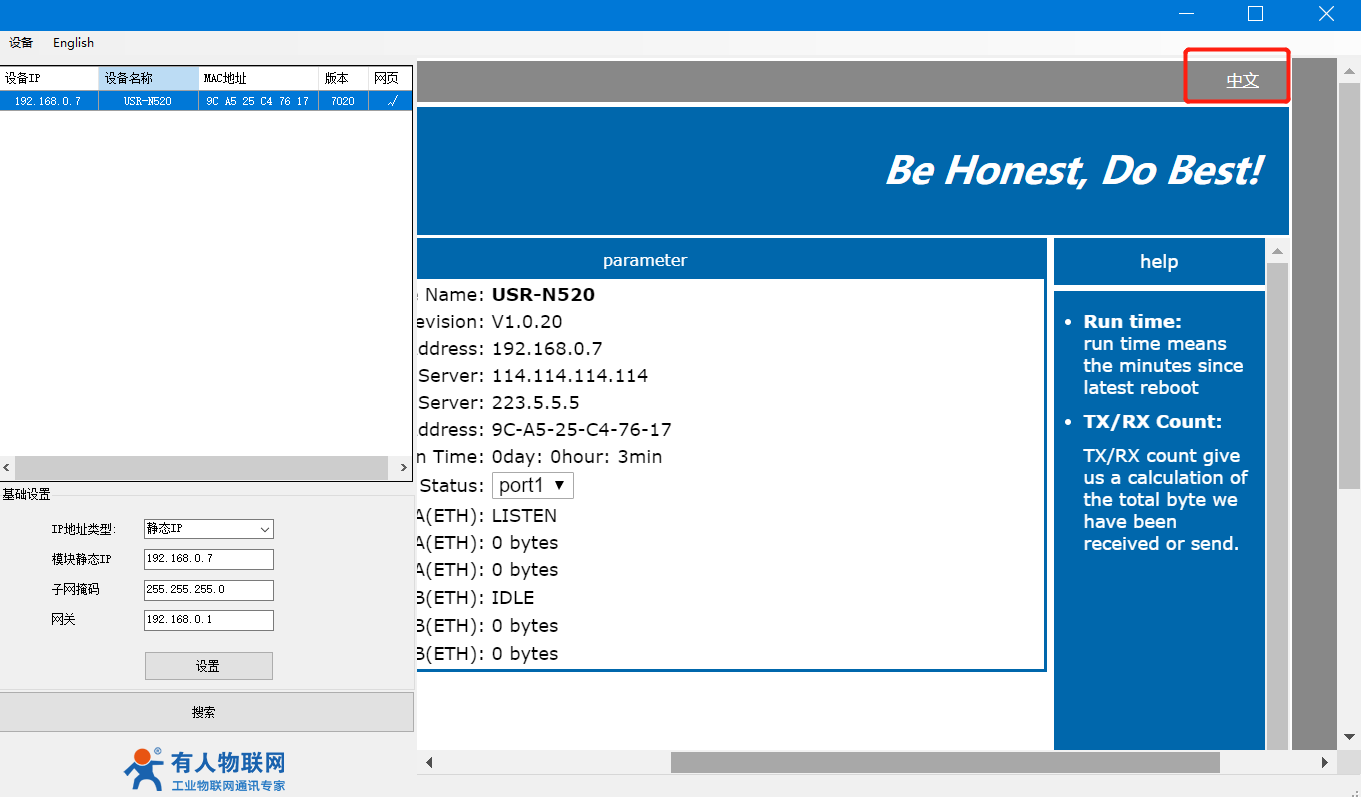

英文切换中文，设置软件右上角点击中文显示，切换中文显示。
9、配置端口的RS485参数

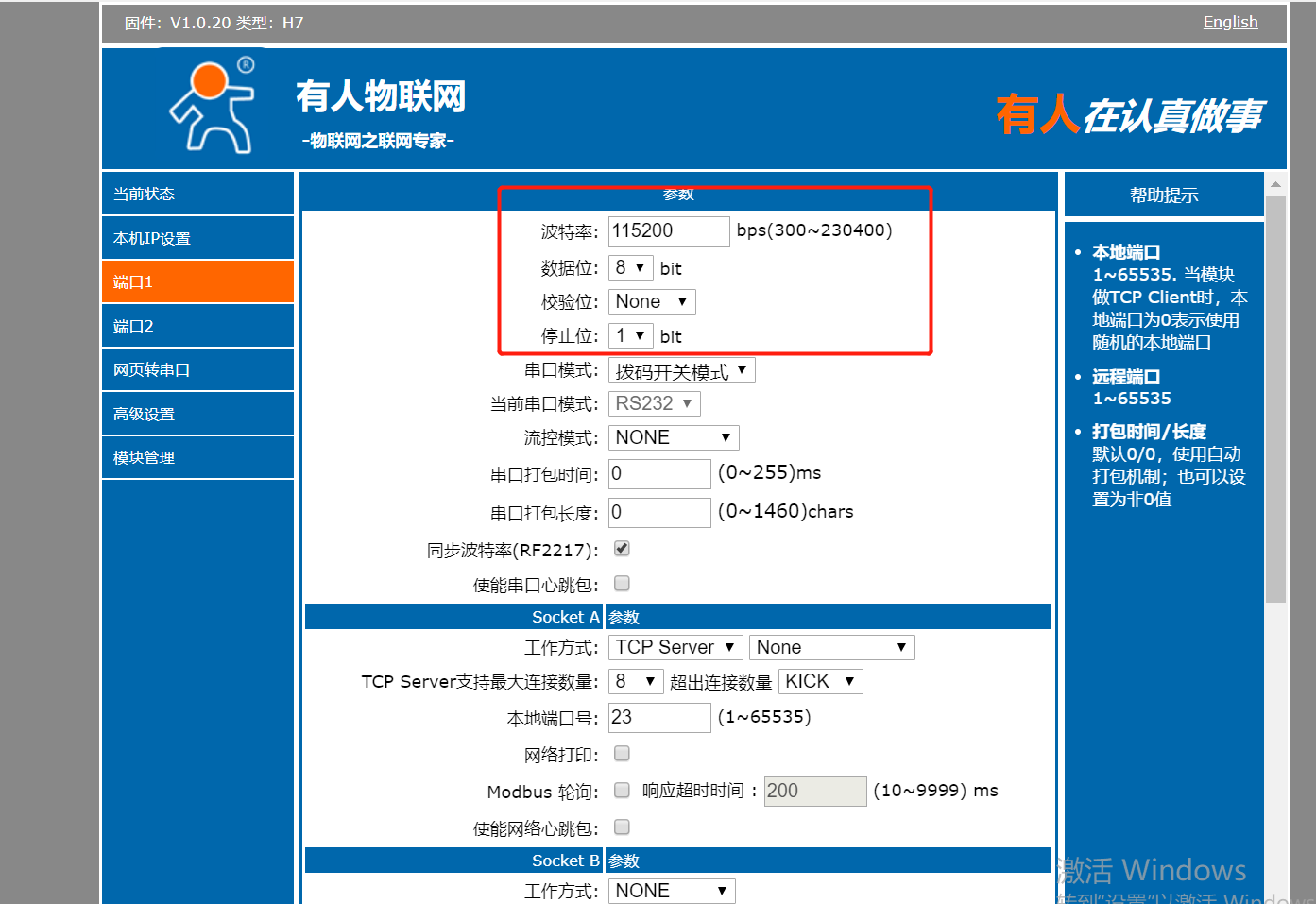

串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致，默认为115200波特率，无校验位（NOEN）数据位8，停止位1。
10、配置TCP服务器参数
在“端口”>“端口1”界面中的“Socet”配置Socket
A的工作模式为“TCP Client”
远程服务器地址为电脑ip地址：192.168.0.201
远程端口为虚拟串口的tcp端口：8234

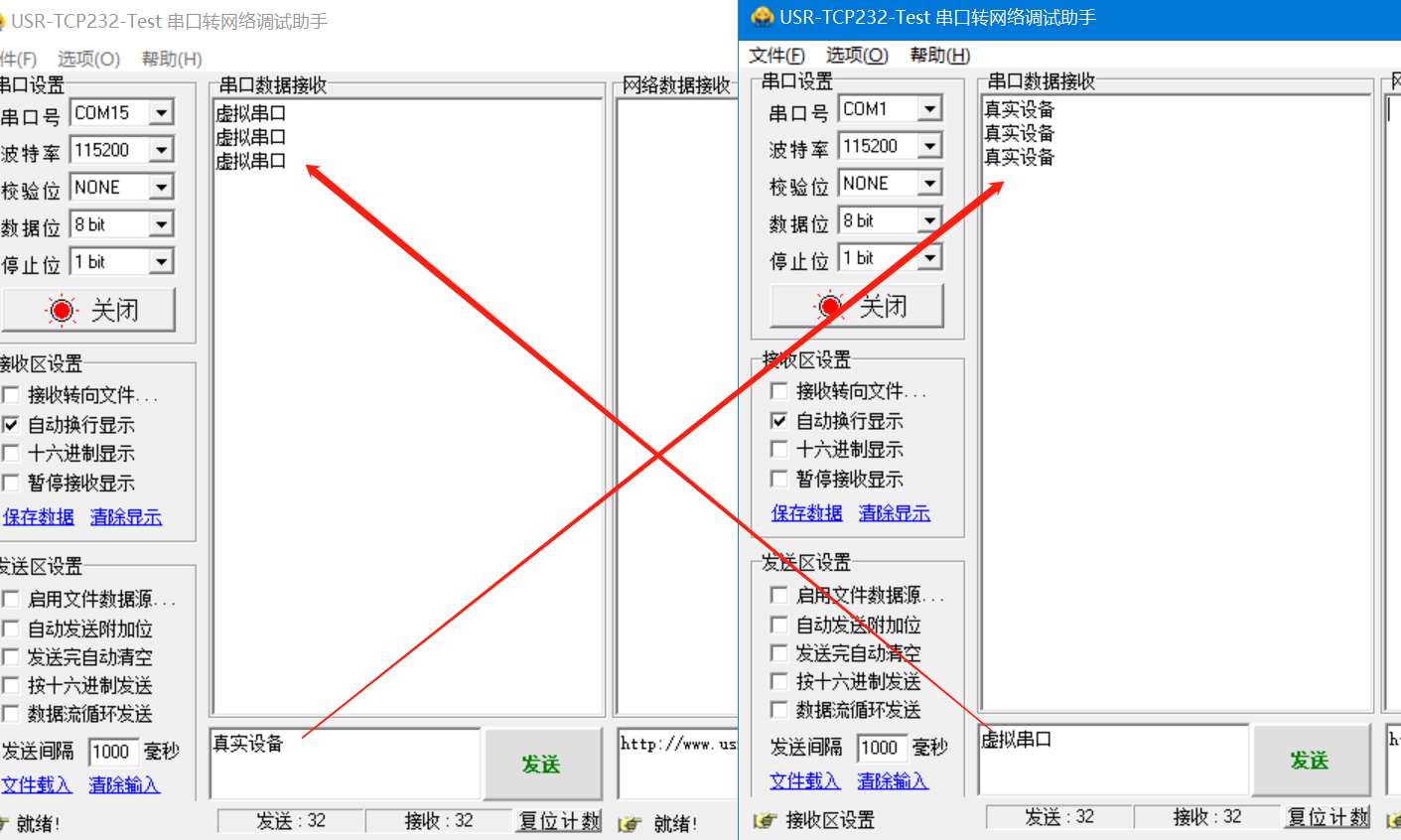

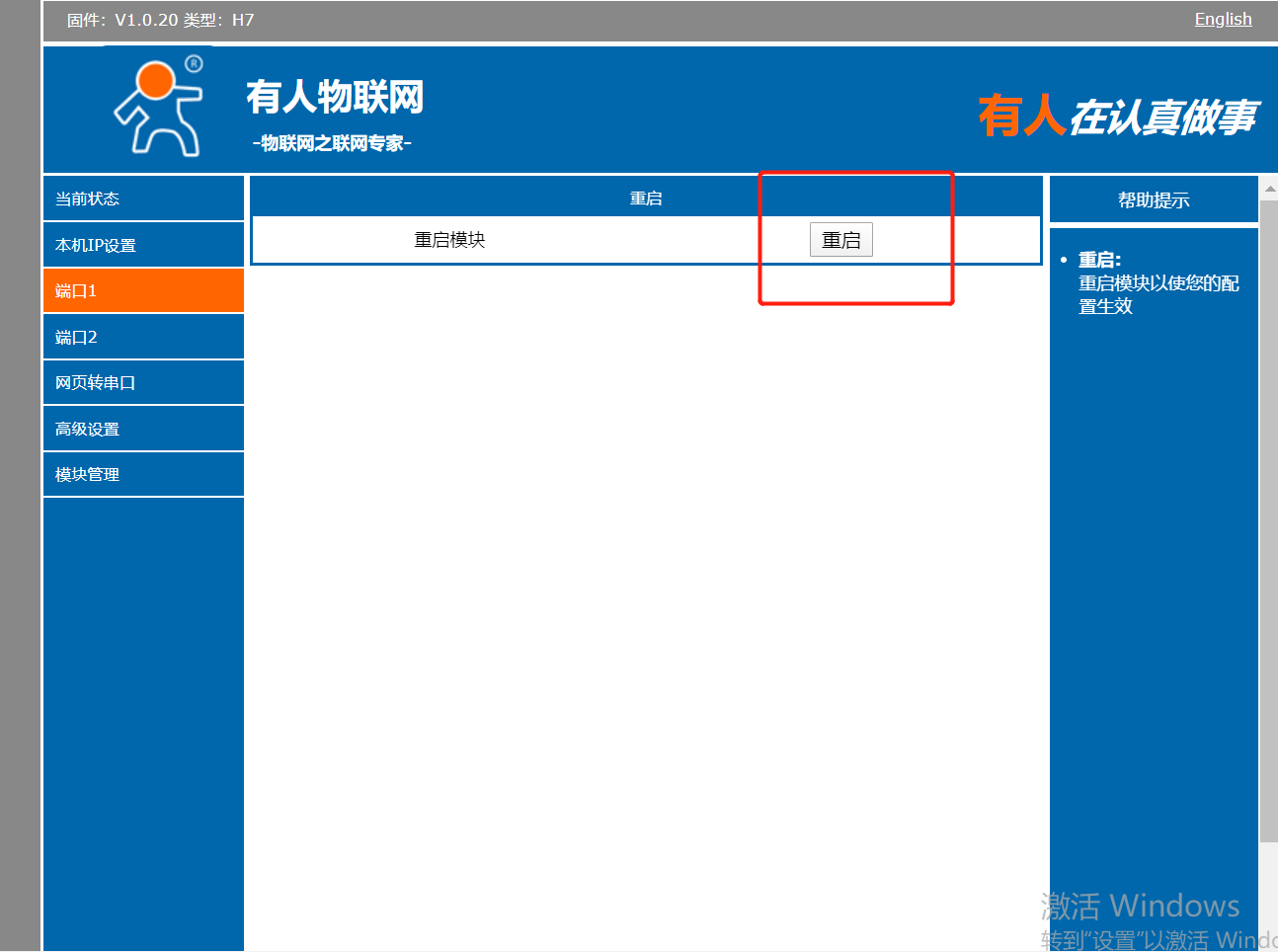

11、使用串口工具打开虚拟串口与N510真实串口，便可实现网络串口与真实串口之间的相互通信。
五、常见问题解决办法
附件 1
N520设备直连电脑，使用H7软件搜索不到怎么办？
1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试
2、检查设备供电是否稳定，可以使用万用表量一下供电电压
3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭。
4、检查电脑设置的IP是否和N520设备是同一网段，N520默认IP地址是192.168.0.7，电脑也需要设置成0网段的静态IP。可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING N520的IP，若ping不通，检查网线和电脑网段的配置。
附件2
N520通过485转USB接电脑在电脑上无法传输数据怎么办？
1、N520设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通
2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复
3、检查485线是否中断，用万用表测试量线是否导通
4、485，单向传输数据，不允许双向同时传输数据
5、N520串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位
附件3
N520和网络端调试助手无法建立TCP链接怎么办？
1、N520 做TCP server 电脑关闭防火墙，禁用其他网卡
2、N520做 TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写N520设备本机IP地址，远程端口号填写N520设备本地端口号
3、N520做TCP client，远程服务器地址/域名填写电脑本机IP，远程端口号填写电脑软件设置的本地端口号,电脑软件设置为TCP server，设置本地端口号1-65535
4、更换其他网络端调试助手测试，可以百度下载野火调试助手测试 .
撰写人：秦嘉城
