USR-G780 V2 说明书https://www.usr.cn/Download/701.html
USR-G780 V2 软件设计手册 https://www.usr.cn/Download/702.html
USR-G780 V2 “Smart DTU” 设置软件https://www.usr.cn/Download/551.html
USR-G776/USR-G776-GNSS说明书https://www.usr.cn/Download/806.html
USR-G776 软件设计手册https://www.usr.cn/Download/807.html
USR-G776 设置软件 https://www.usr.cn/Download/814.html
二、准备工作
1.G780 V2 数量1个2.G776 数量1个
3.两张APN专网卡（测试用的电信的VPDN卡）
4.485或232转usb线 2条
5.12V/1A的电源 2个
6.电脑 数量1台

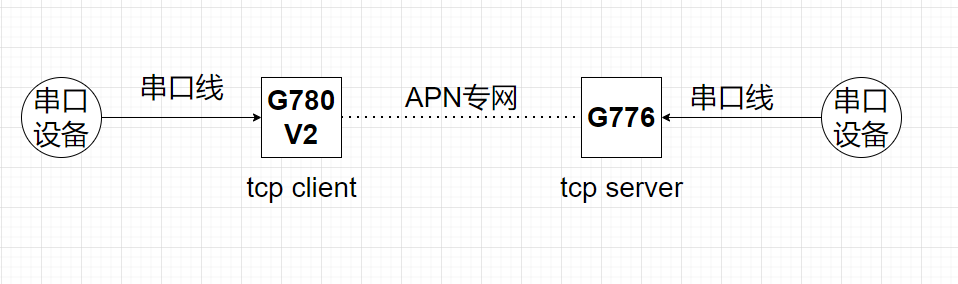

三、连接拓扑
四、设置步骤
1.给G780 V2和G776插上apn专网卡，供电，用串口转usb线接到电脑上电脑识别到2个com口

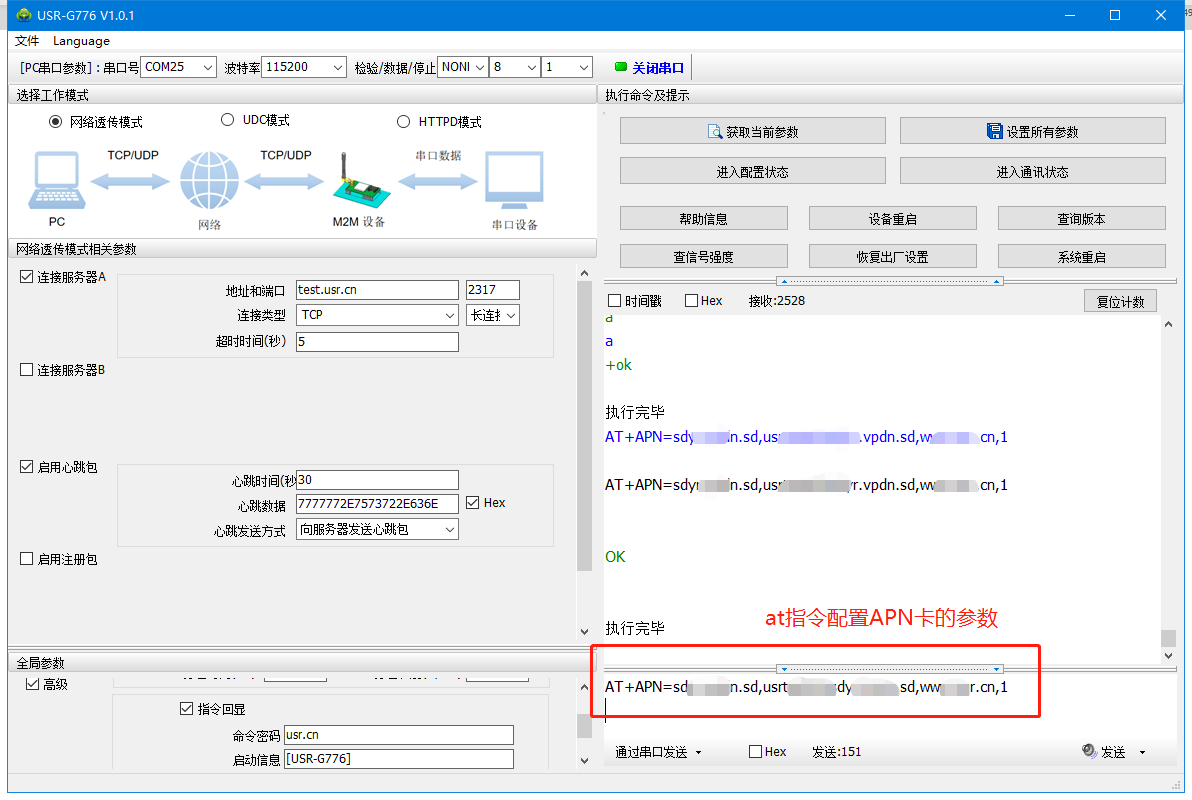

2.APN专网卡，需要提供的参数是APN名称、用户名、密码、鉴权方式，可以通过at指令去配置APN参数：例：AT+APN=4gnet（名称）,admin（用户名）,admin（密码）,1 （鉴权方式）（AT指令后面要加空格）

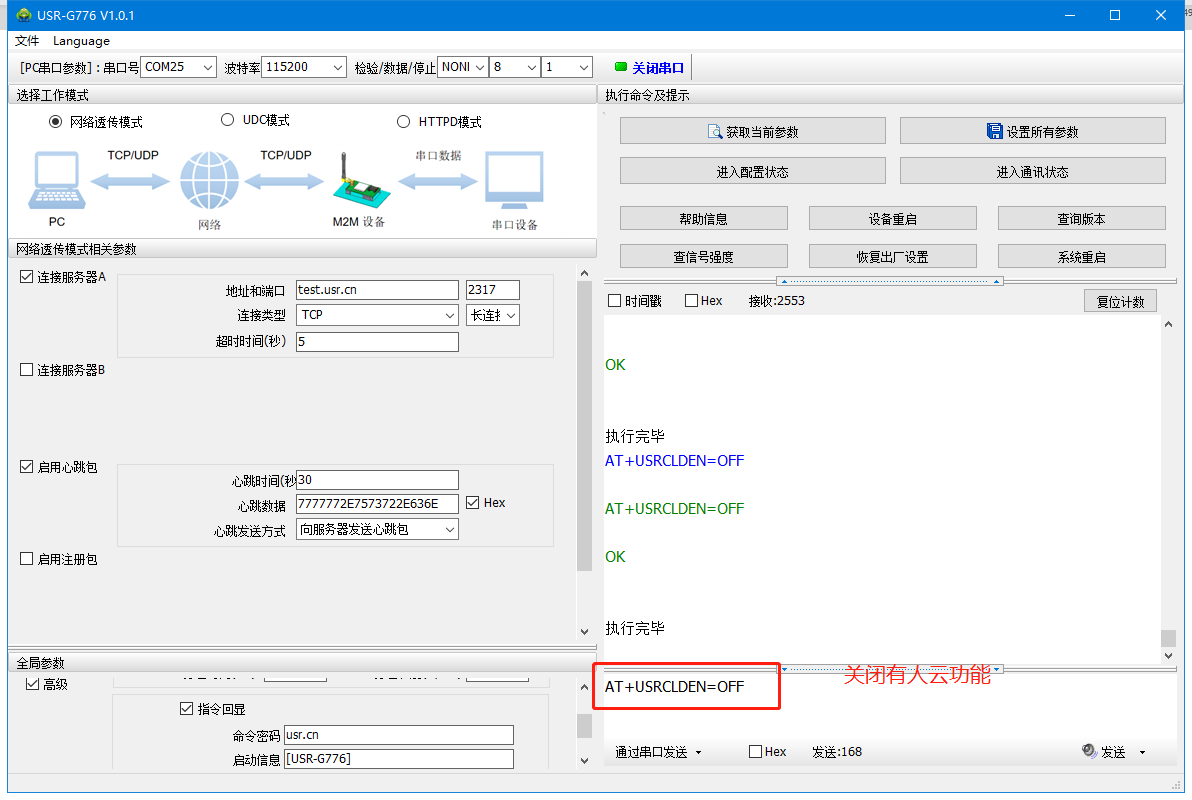

注：当客户使用 APN 卡时，必须使用 AT 指令关闭有人云功能，避免设备异常重启： AT+USRCLDEN=OFF

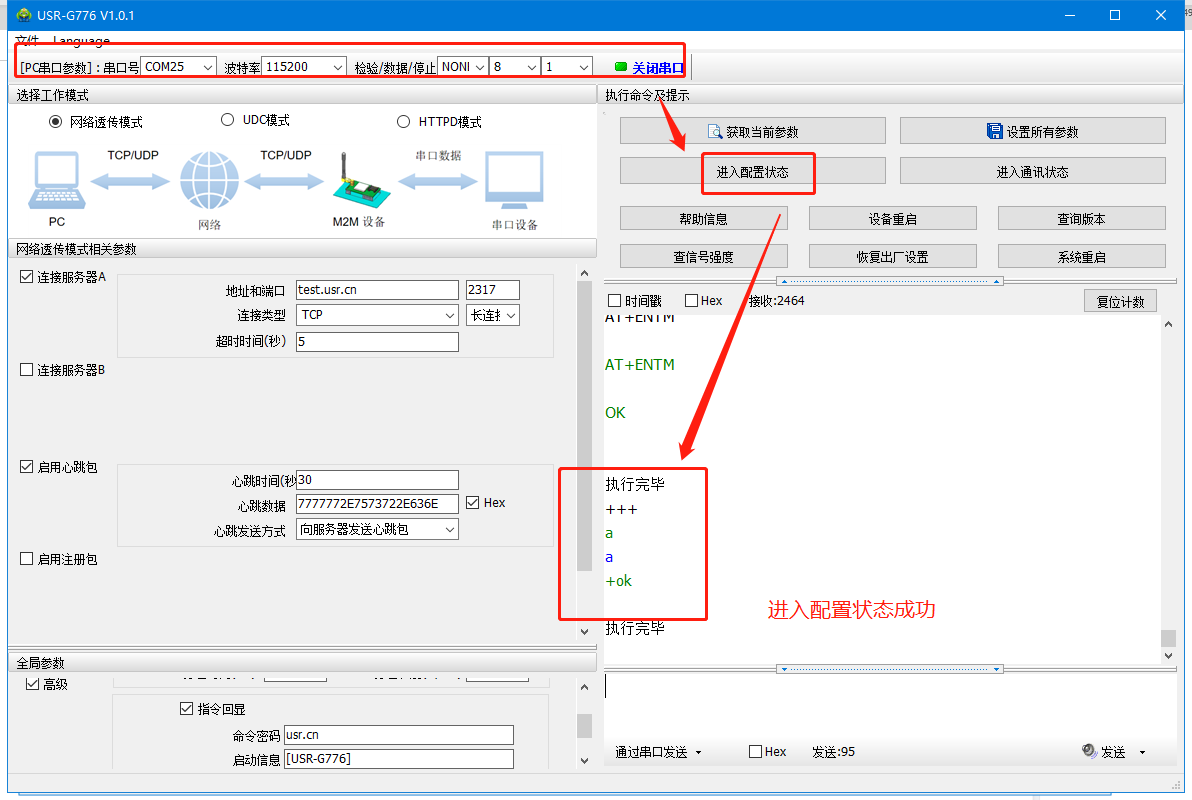

3.用G776的设置软件，按照出厂默认的波特率打开com口，点击进入配置状态，返回+++ok，说明进入配置状态成功，发at指令去配置参数

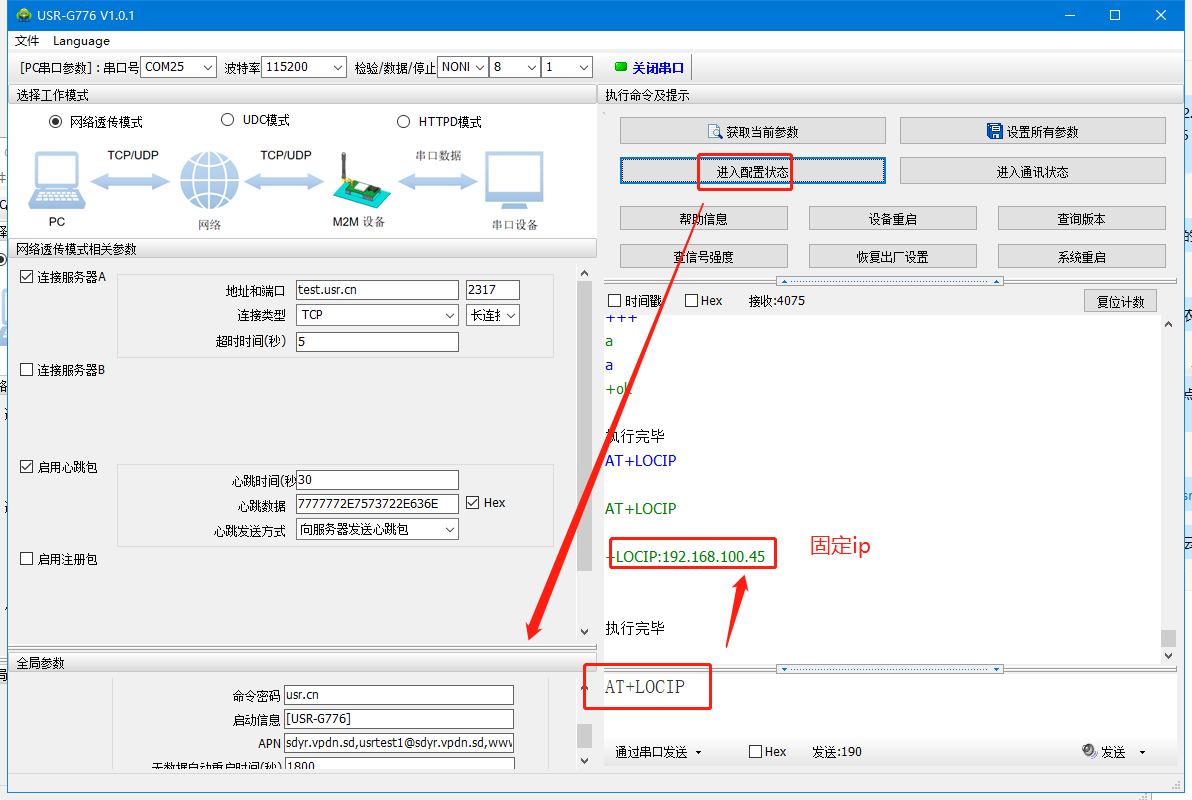

4. 配置完点击设备重启，参数生效，生效之后，可以再次进入配置状态，查询APN卡分配给776的固定ip是：192.168.100.45
Ip查询AT指令：AT+LOCIP
5. 设置让G776作为tcp server，设置一个端口，

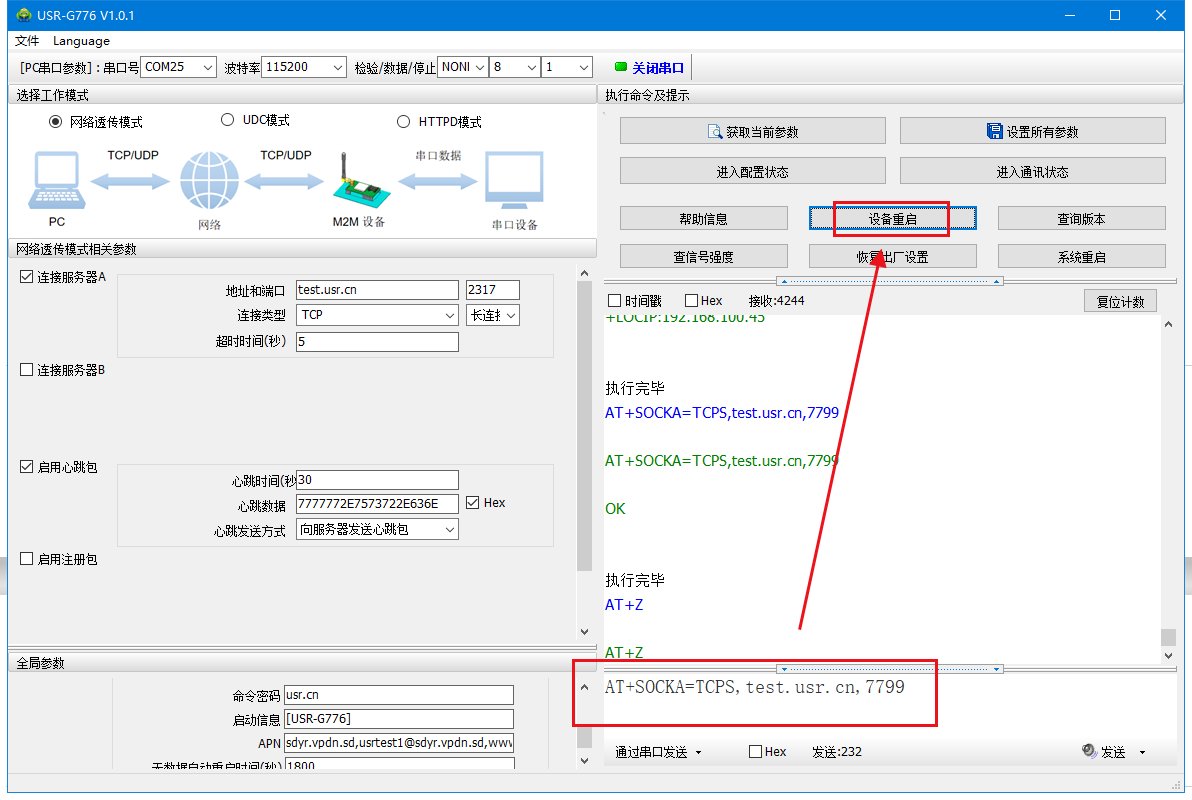

注意：设置socket A 为TCP Server，本地端口2317，IP 在Server 时无参考意义： AT+SOCKA=TCPS,test.usr.cn,7799，设置完之后重启，参数生效。

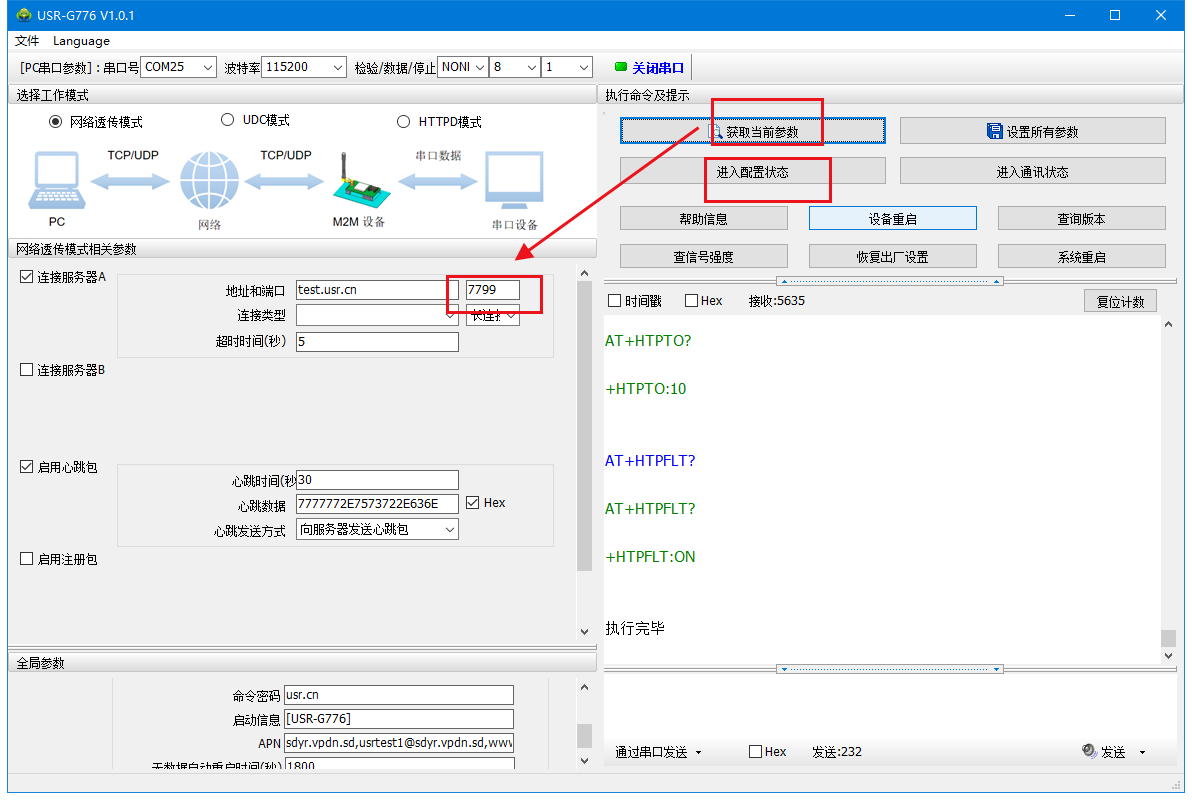

6. 重启之后重新进入配置状态，点击获取当前参数，可以看到设置的端口号7799，查完可以退出配置状态，点击进入通信状态。

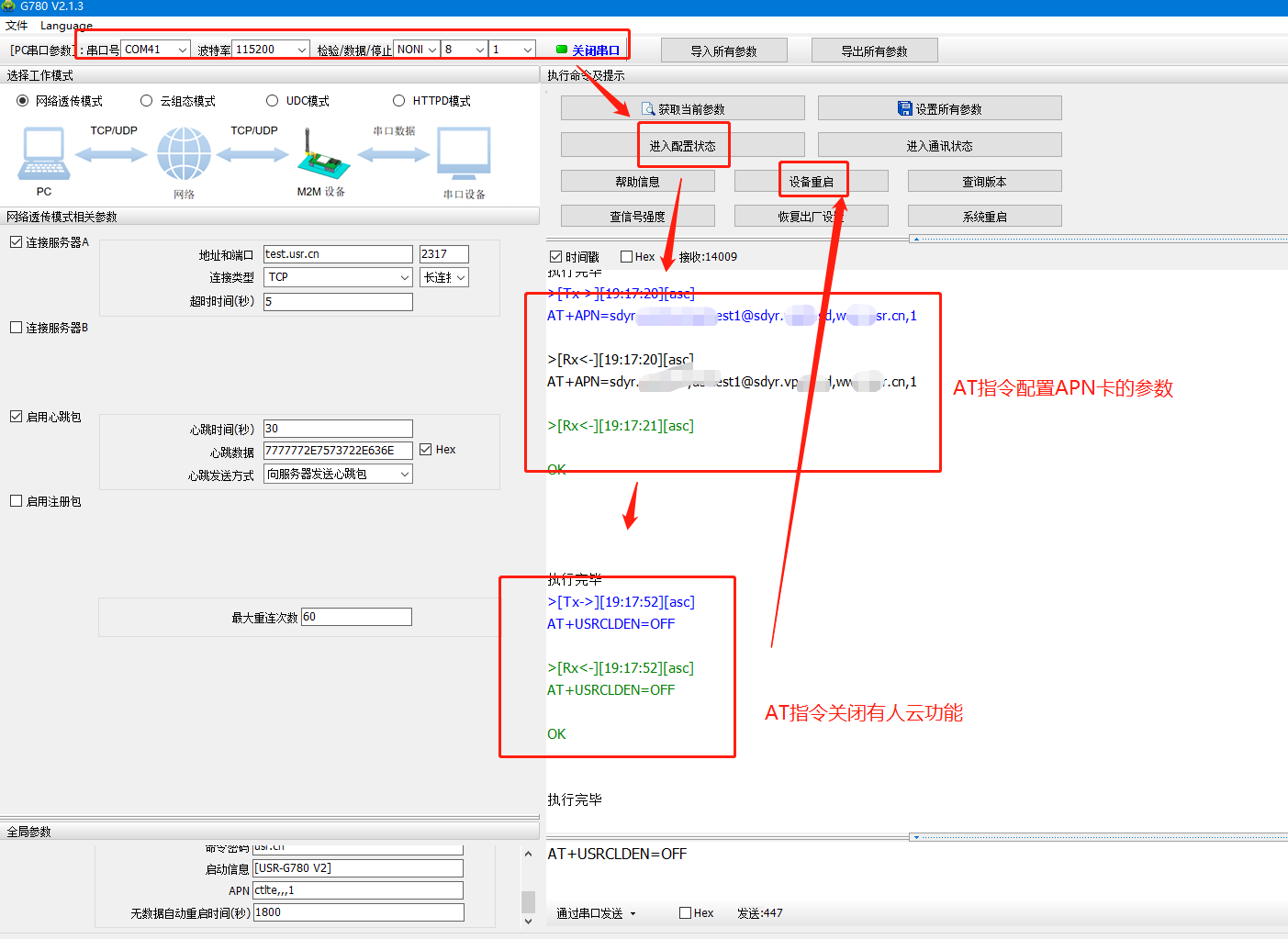

7.同样的方式去配置G780 V2的apn卡参数，重启参数生效。

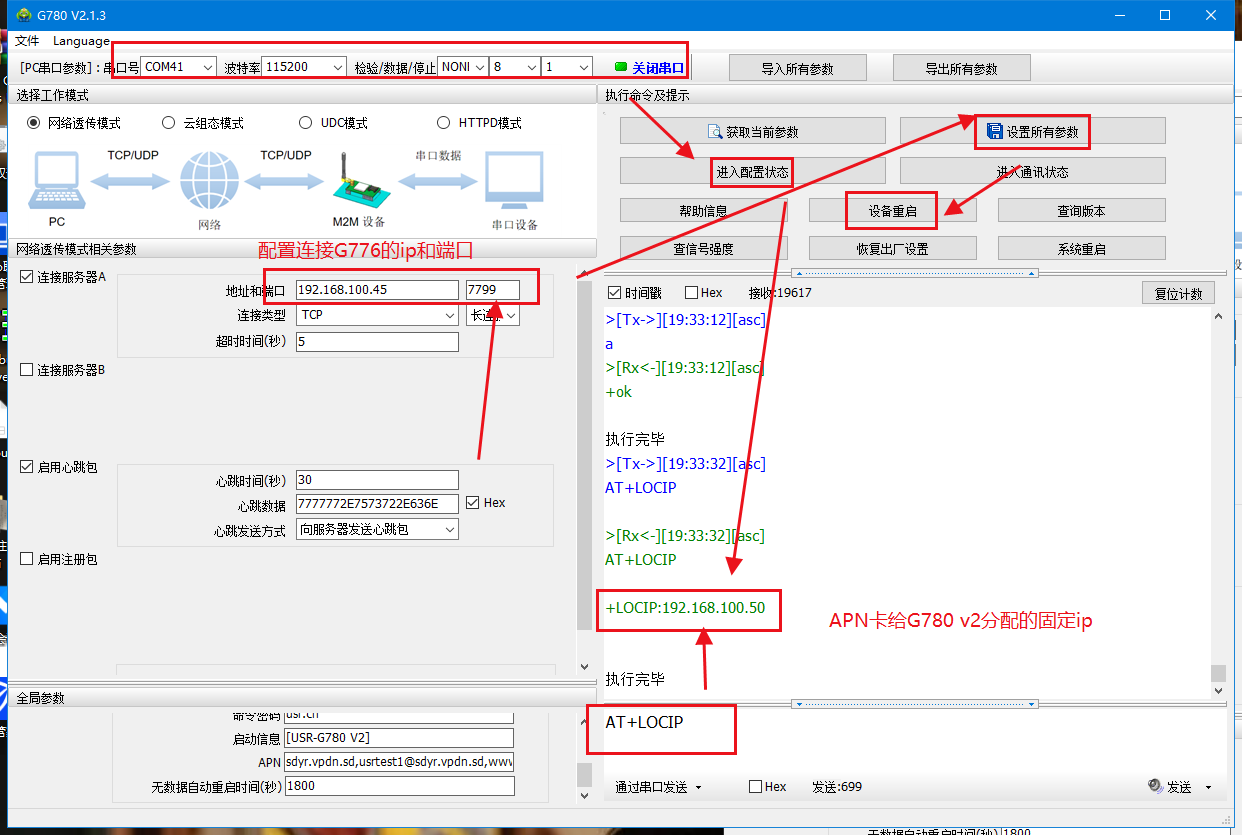

8.重启之后可以进入配置状态，查看到apn卡分配给G780 v2的固定ip为：192.168.100.50，G780工作方式作为tcp client，去连接G776的ip：192.168.100.45和端口:7799，保存重启参数生效

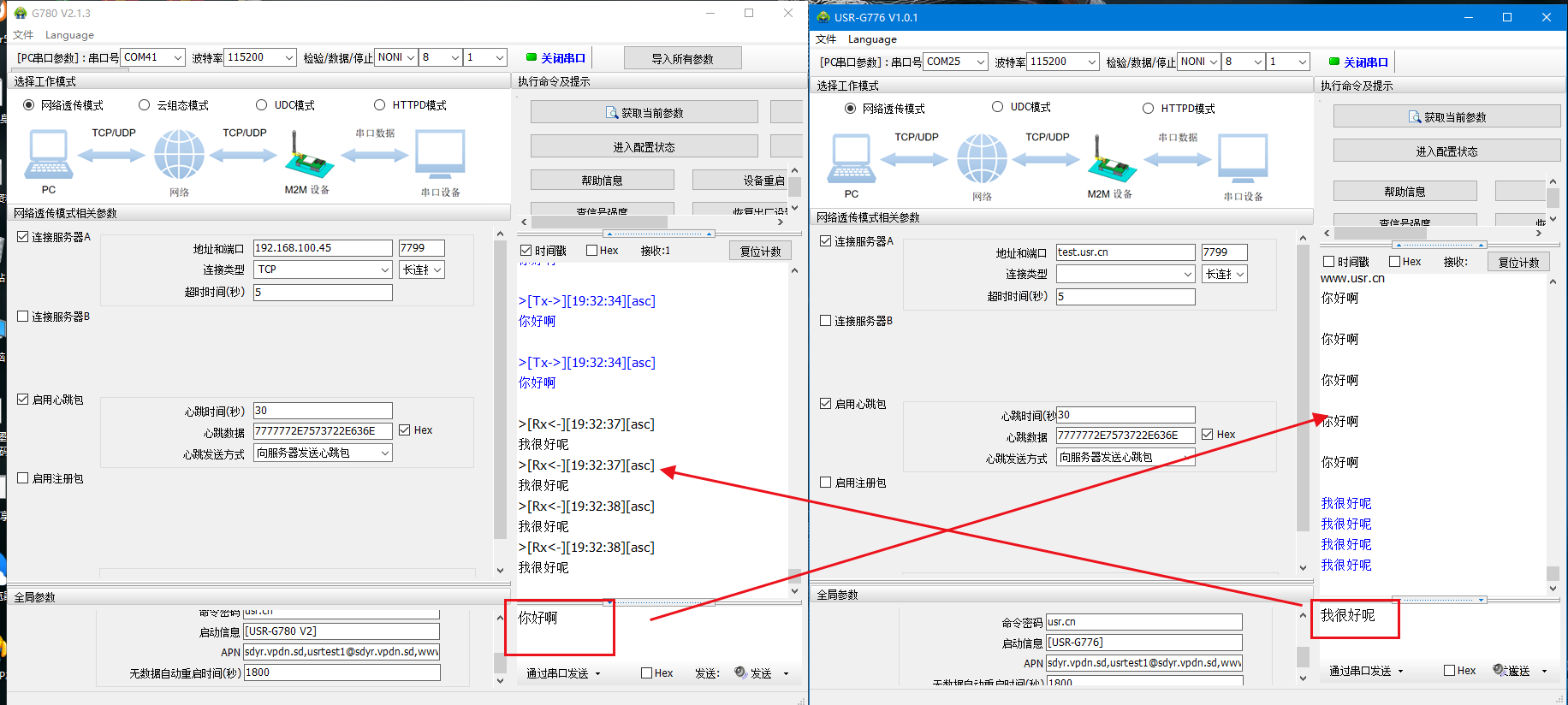

9.重启完之后，通过设置软件去发送数据，可以看到是可以互相通信的
四、问题排障
1、APN参数问题：
（1）未设置有关APN的相关参数，直接使用APN卡进行联网和服务器连接，进行相关参数配置之后再进行测试
（2）APN参数填写错误，与运营商进行相关参数确认，并进行填写
2、连接问题：
（1）2个设备建立不了连接，检测一下作为client的设备，连接的作为server的ip和端口是否正确
（2）当客户使用 APN 卡时，必须使用 AT 指令关闭有人云功能，避免设备异常重启： AT+USRCLDEN=OFF（AT指令后面加空格）
撰写人:李慧颖
