USR-TCP232-T0使用HTTP POST方式向网页服务器提交数据

一、资料下载

说明书：https://www.usr.cn/Download/1191.html

硬件手册：https://www.usr.cn/Download/1193.html

设置软件：https://www.usr.cn/Download/257.html

调试助手：https://www.usr.cn/Download/27.html

虚拟串口软件：https://www.usr.cn/Download/31.html

二、设备默认参数

表1

三、测试步骤

以下测试USR-TCP232-T0模块均在评估板上进行，评估板串口是RS232接口，评估板电源供电是5V。

1.将 T0(USR-TCP232-T1，简称 T0下同)安装在USR-TCP232-EVB评估板（简称评估板）上，通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接，通过网线将 T0的网口与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给评估板供电。观察T1网口指示灯状态是否正常：绿色灯常亮，黄色灯闪烁。按路径：控制面板---网络和Internet---网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

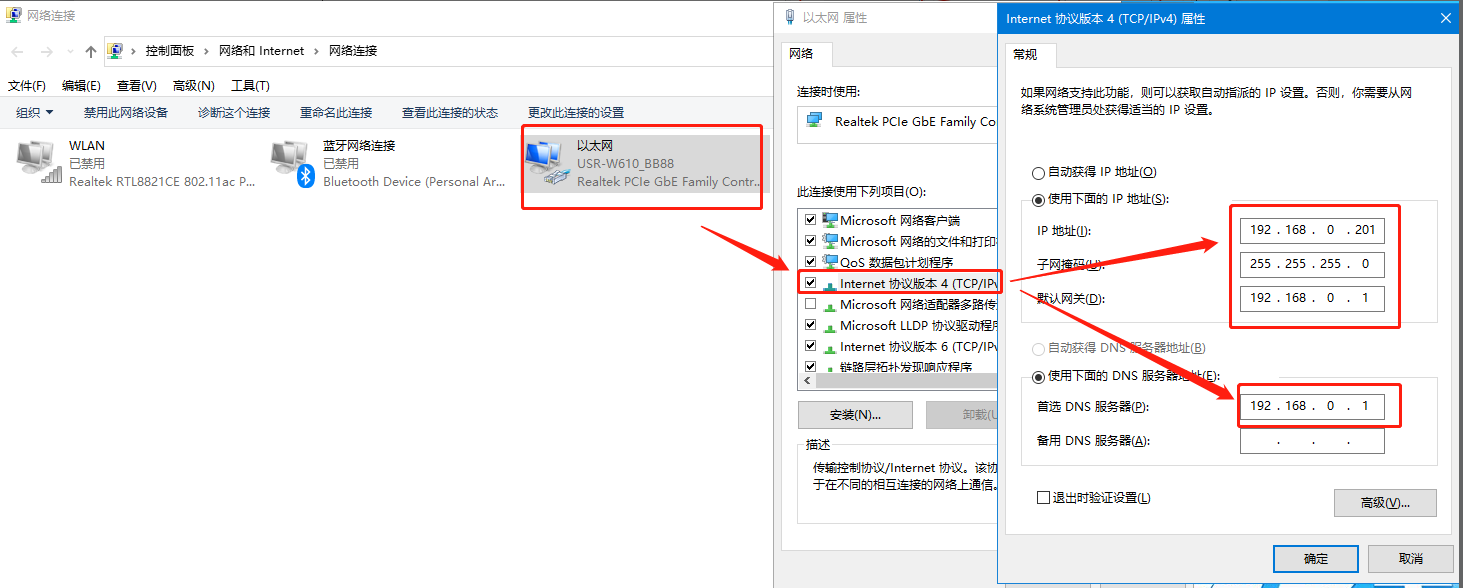

2.给电脑设置静态IP，要与T0的IP在同一个网段(T0默认参数见表1)。

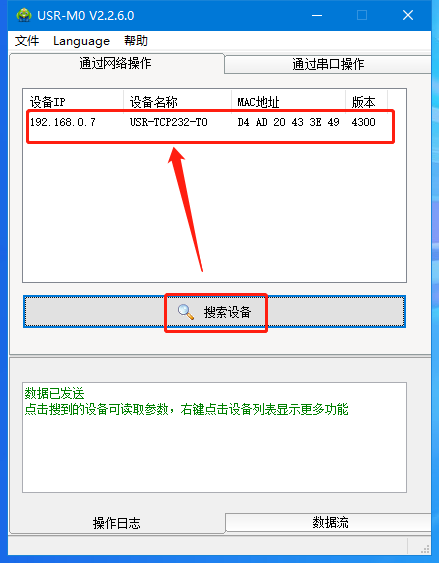

3.点击“搜索设备”当搜索列表中出现T0的设备后，单击搜索到的设备，查看其配置信息(上图为默认配置信息)。

实际测试中找不到设备可以参考第四章节附件1

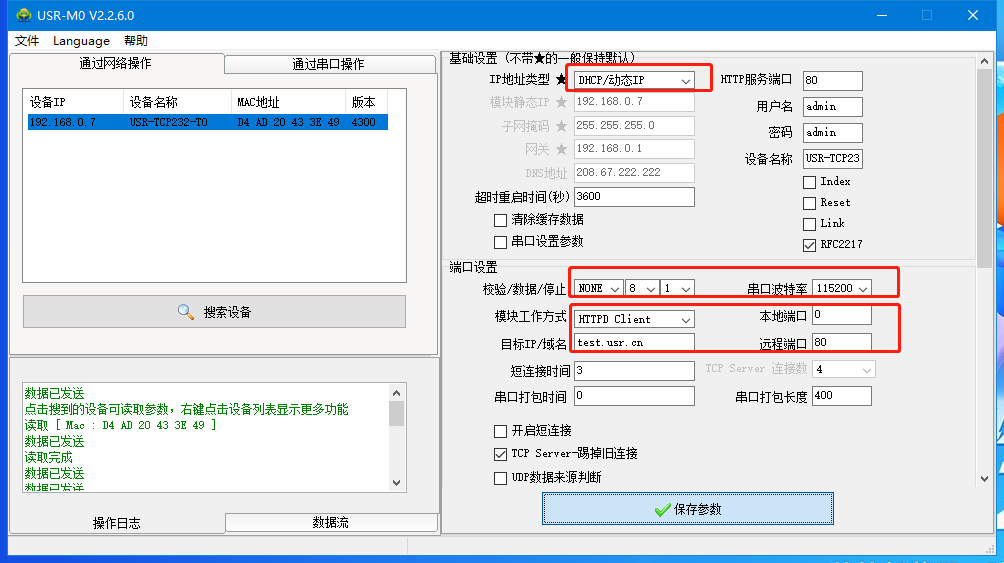

4.IP设置为DHCP,模块设置为Httpd Client模式，请求方式POST，URL为/2.php?，设置服务器地址test.usr.cn，端口80，设置并保存所有参数，重启模块,设备网口网线从电脑拔下来接到路由器上。(本说明文档使用为有人测试服务器)

以下通过这只软件和网页两种方式。有两种结果，一种是没有移除包头，一种是移除了包头。

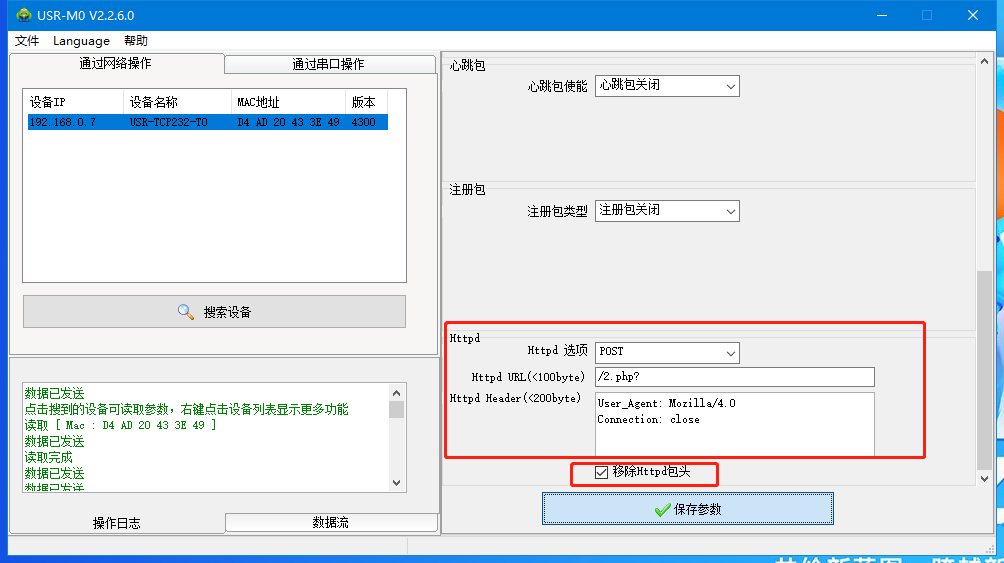

设置如图。

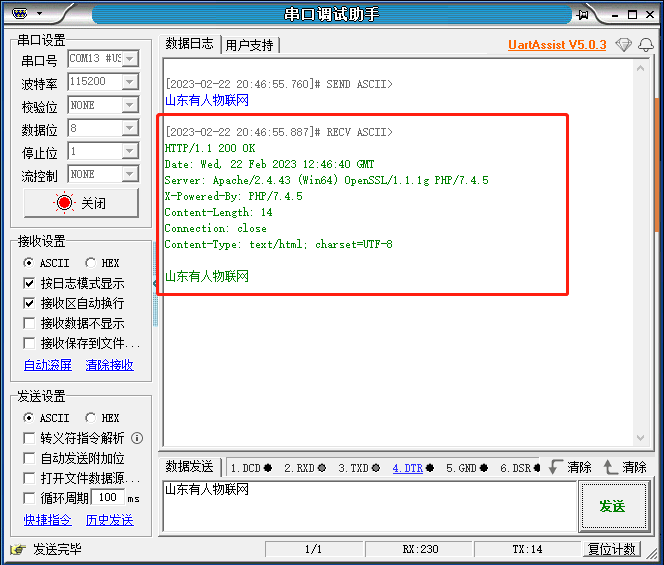

5.从串口发送山东有人物联网，会看到服务器返回的报头和数据。

实际测试中没有返回可参考第四章节附件2排查

6.相应的不勾选移除Http包头，那么从串口发什么数据，服务器就会返回什么数据。

四、常见问题及解决办法

附件1

     T0网线直连电脑M0软件搜索不到设备怎么办？

答：

1、网线连接后检查网口指示灯是否正常，不正常更换网线

2、检查设备供电是否稳定，可以用万用表测量一下供电电压

3、检查防火墙杀毒软件是否关闭，多余网卡是否禁用，都需要关闭禁用

4、检查设备是不是静态IP，是否和设备同一网段（同一网段不要同一IP）

5、电脑是否能ping通T0模块

附件2

     串口发数据服务器没返回怎么办？

答：

1、检查一下服务器地址和端口号填写是否正确

2、检查串口调试助手的串口参数和设备设置的是否一致

3、检查一下串口线是否有问题

撰写人：崔丽丽
