USR-G780S基本测试和波特率修改
一、资料下载
USR-G780s
说明书https://www.usr.cn/Download/1187.html
USR-G780s AT指令集https://www.usr.cn/Download/1271.html
USR-G780s 设置软件https://www.usr.cn/Download/1269.html

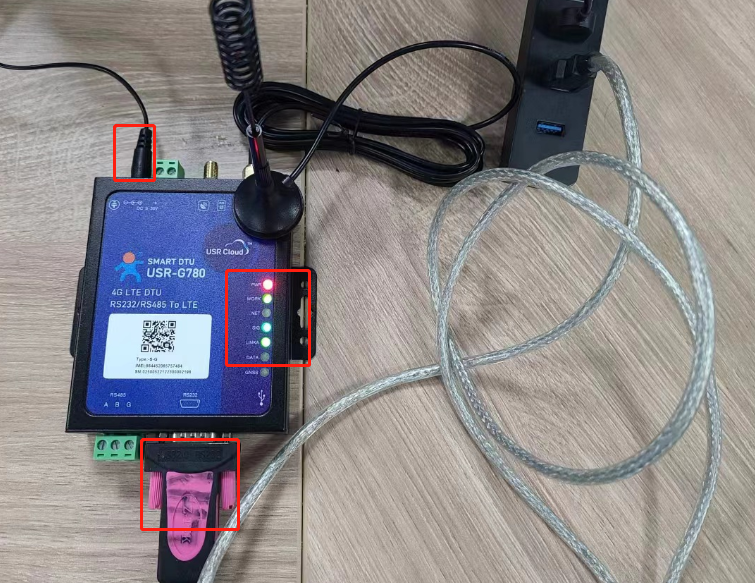

二、硬件连接
可以用内置sim卡，也可以外插卡（测试是用的内置sim卡），用232或者485转usb线把780s的串口接到pc上，用我司电源适配器供电
三、设备测试
1.指示灯状态：
Power（电源指示灯）：红灯，上电亮起，断电熄灭
Work（工作指示灯）：正常工作，闪烁
NET（网络连接指示灯）：联网成功，4G 网络则绿灯闪烁4 下，停顿，再闪烁4下反复；网络连接不成功，熄灭
SIG（信号强度指示灯）：驻网后亮起，红色、黄色、绿色信号由弱到强
LINKA（数据通信指示灯）：有数据下发或者串口有数据透传，指示灯闪烁，无数据通信时，指示灯常亮
GNSS（定位状态指示灯）：灯控只针对私有云和千寻云，不针对有人云
指示灯熄灭：GNSS 功能关闭或者未连接GNSS
指示灯常亮：已经连接 GNSS 服务器且搜星完成
指示灯快闪：100ms 时间间隔，表示搜星中
指示灯慢闪：200ms 时间间隔，表示数据发送一下
指示灯超慢闪烁，1s 间隔：千寻云鉴权码丢失，需要页面点击重置
2.打开设置软件，选择串口号/波特率/校验/数据/停止位，打开串口

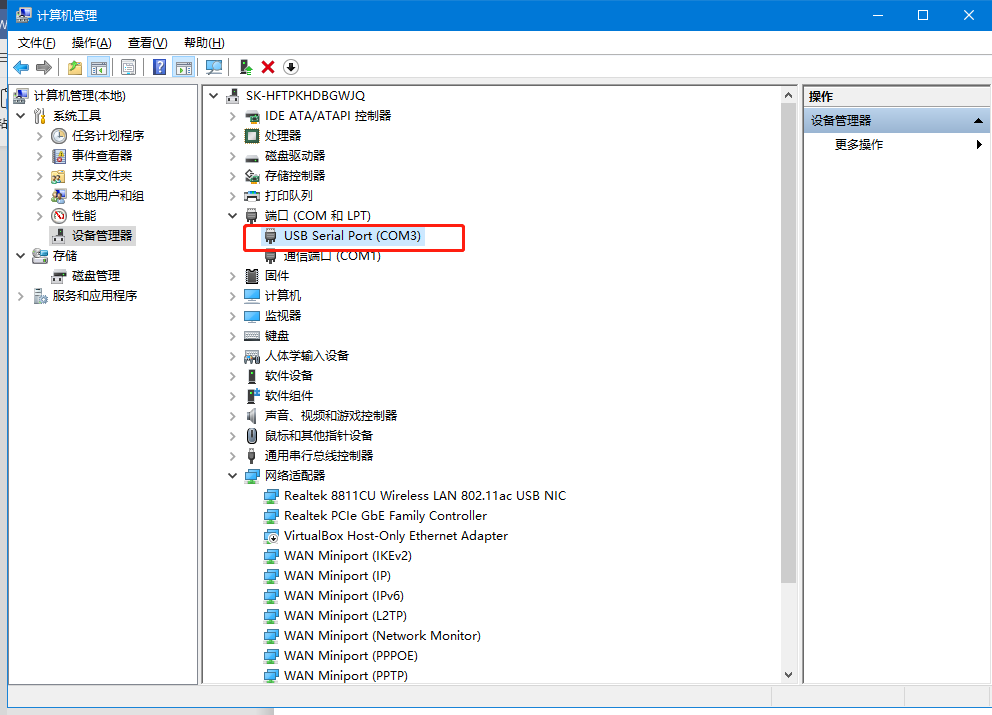

其中串口号可以在电脑的“设备管理器”中查看，见下图；
波特率等串口参数出厂默认是：115200,n,8,1

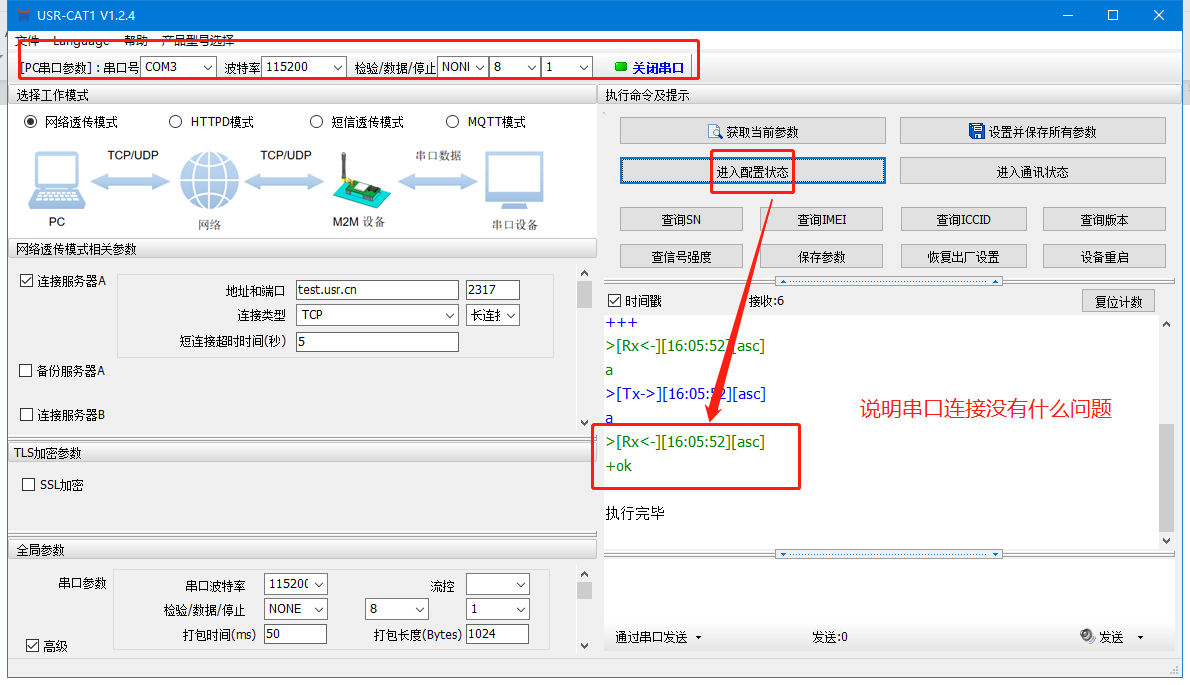

3.打开串口后，先点击进入配置状态，如果模块能返回+ok的字符，说明电脑和模块连接是没有问题的；然后点击进入通讯状态，做数据通讯测试。如果不返回+OK的话，请参考注意里的事项。

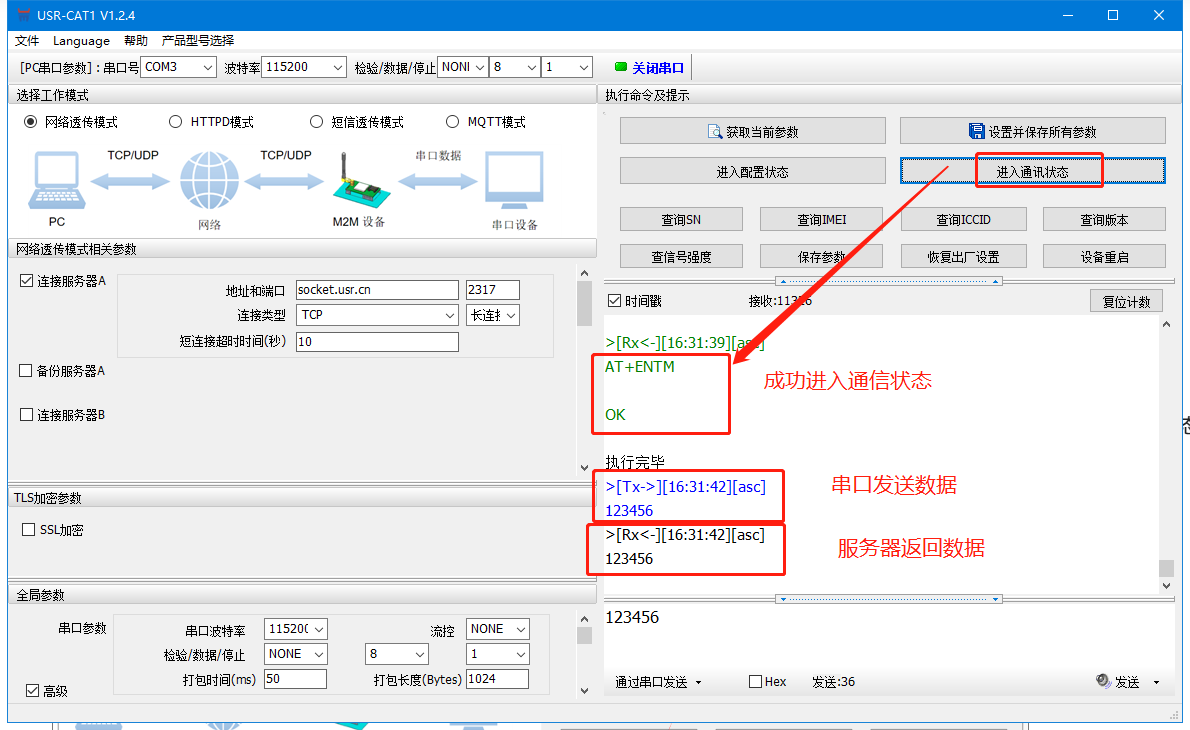

4.DTU出厂默认连接的是我司的测试服务器：socket.usr.cn：2317；串口向服务器发送什么数据，服务器就将接收到的数据返回到串口。
通过串口发送<123456>，可以看到服务器返回了相同的内容，说明DTU工作是没有问题的。
四、修改波特率

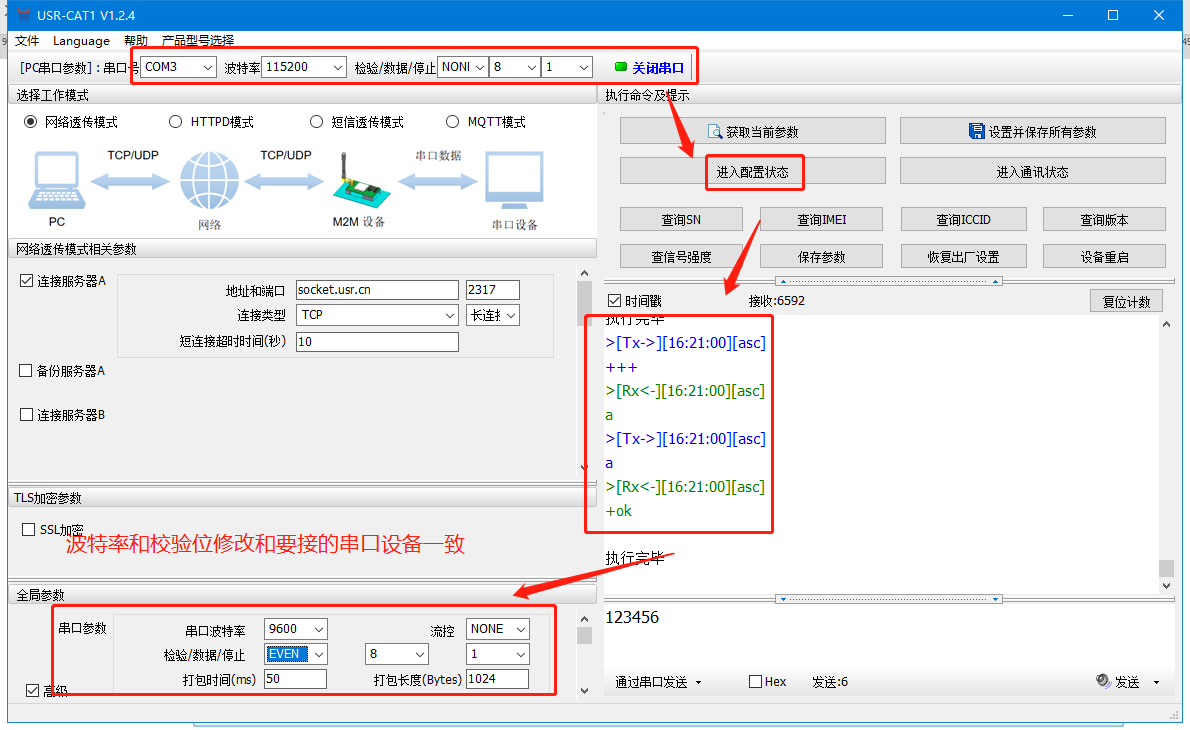

1.进入配置状态，在【全局参数】修改波特率和要接的串口设备一致，比如串口设备波特率为9600,偶校验，8,1

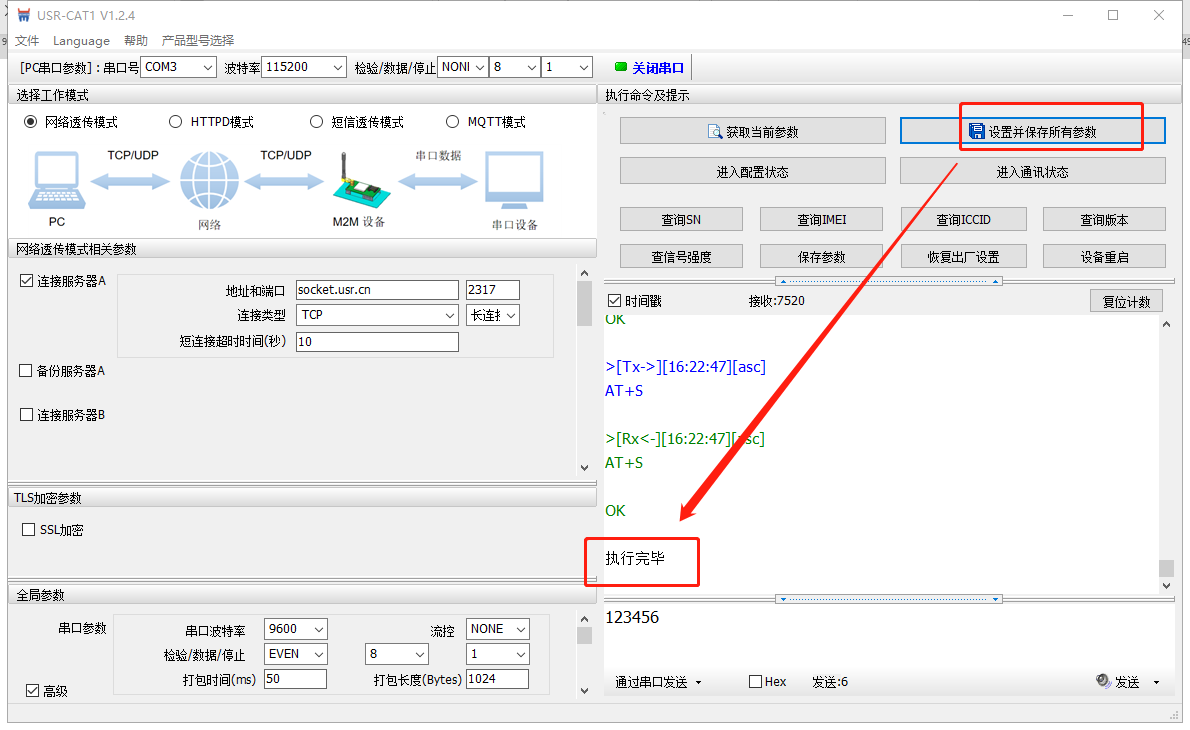

2.然后点击“设置并保存所有参数”将设置好的参数保存到模块内部，设置完成后，模块会自动重启

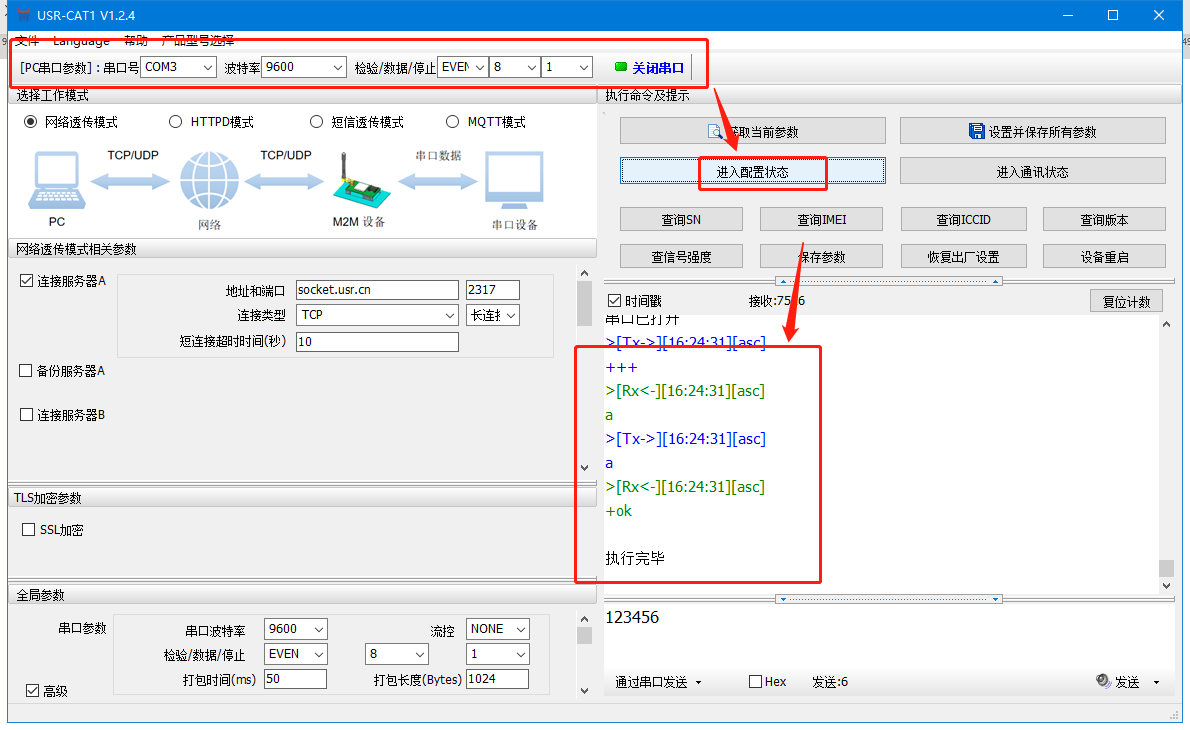

3.重启模块的波特率已经是9600了，校验就是偶校验了，再次通过串口对模块进行操作时，波特率应该选择9600，EVEN,8，1
注意：点击进入配置状态，没有收到+OK,只有3个+++
原因：
1>先前有修改过串口参数，所以应该用新的串口参数打开串口。
2>连接电脑和DTU的串口线有问题或者接触不良。
解决：
1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题。
2>如果修改过串口参数，并且忘记了新的参数，那在上电状态下，按住reload按键6s松开，恢复出厂设置，然后用1中的参数重新进入。
3>确定串口线和DTU/模块连接没有松动或者接触不良。
4>如果还是不行，就换根USB转RS232/485串口线试试(能解决很多问题。
5>如果还是不行，将硬件接线拍照给技术支持看看。
撰写人：李慧颖
