一、资料下载
USR-M100 说明书官网下载链接：https://www.usr.cn/Download/1202.html
USR-M100 规格书官网下载链接：https://www.usr.cn/Download/1203.html
USR-M100 设置软件官网下载链接：https://www.usr.cn/Download/1213.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
外网路由器 1台
12V电源适配器 1个
笔记本电脑 1台
2、硬件连接
给USR-M100网线接入路由器，给USR-M100接入12V电源，开关量设备接入到DI接口上。

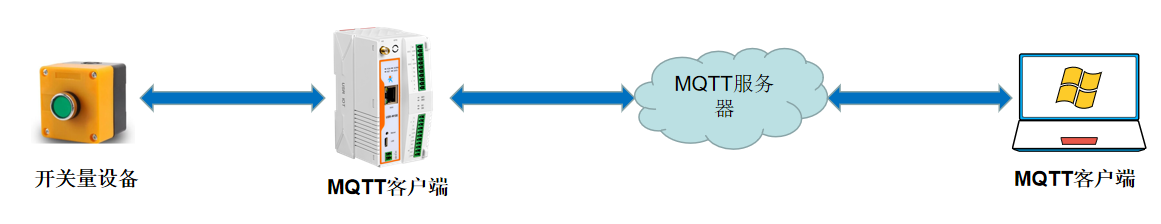

附图 ：
三、设置步骤

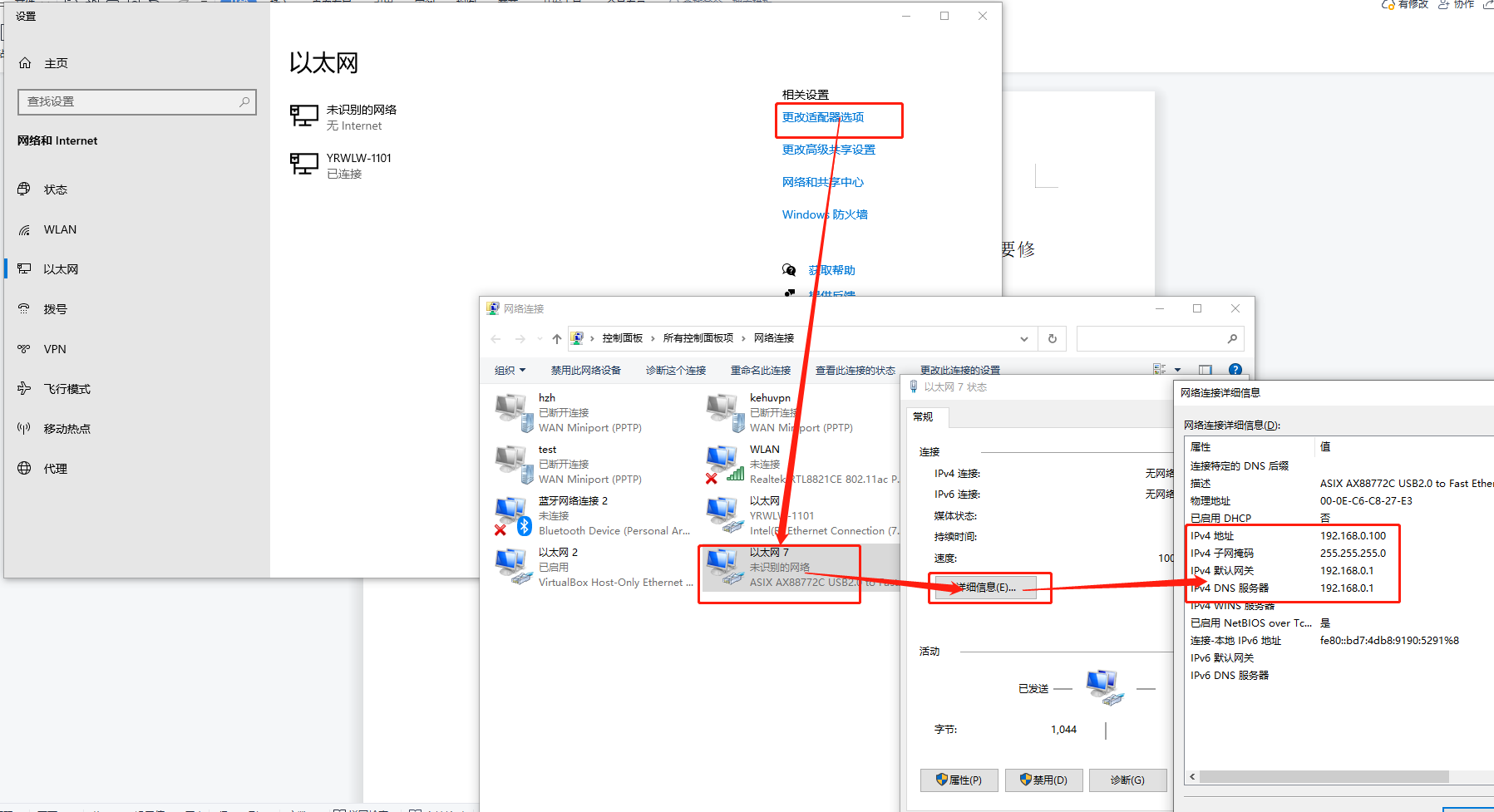

1、USR-M100设备直连电脑，设备默认192.168.0.7，电脑IP地址也要修改为同网段IP，网关与DNS设置为192.168.1.1

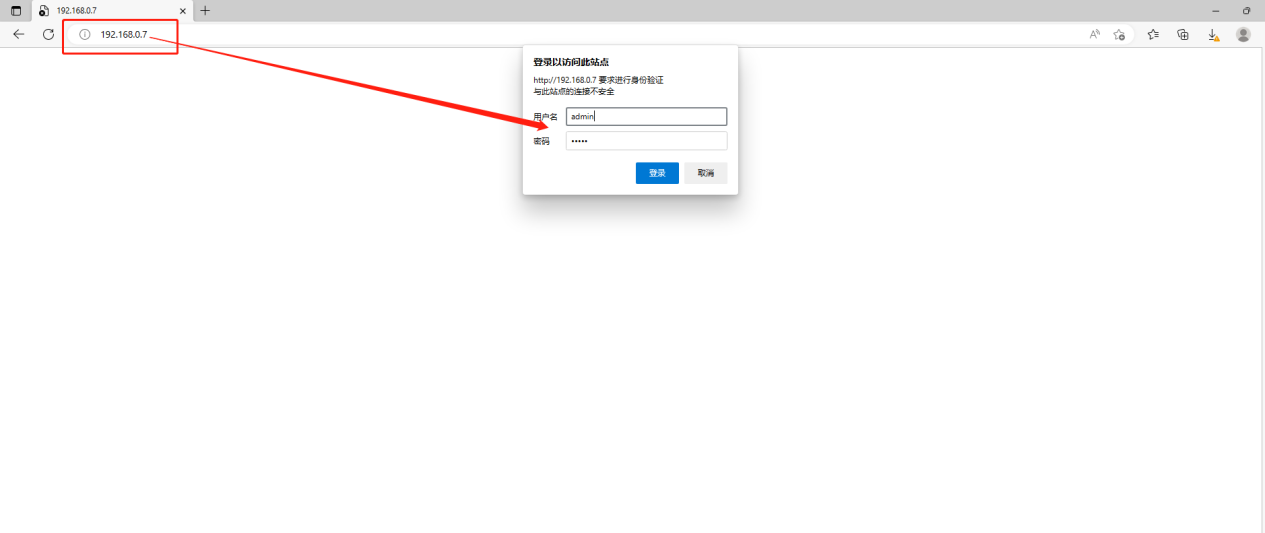

2、在电脑浏览器中输入设备默认IP：192.168.0.7，即可打开设备内置网页修改参数，默认用户名密码均为admin

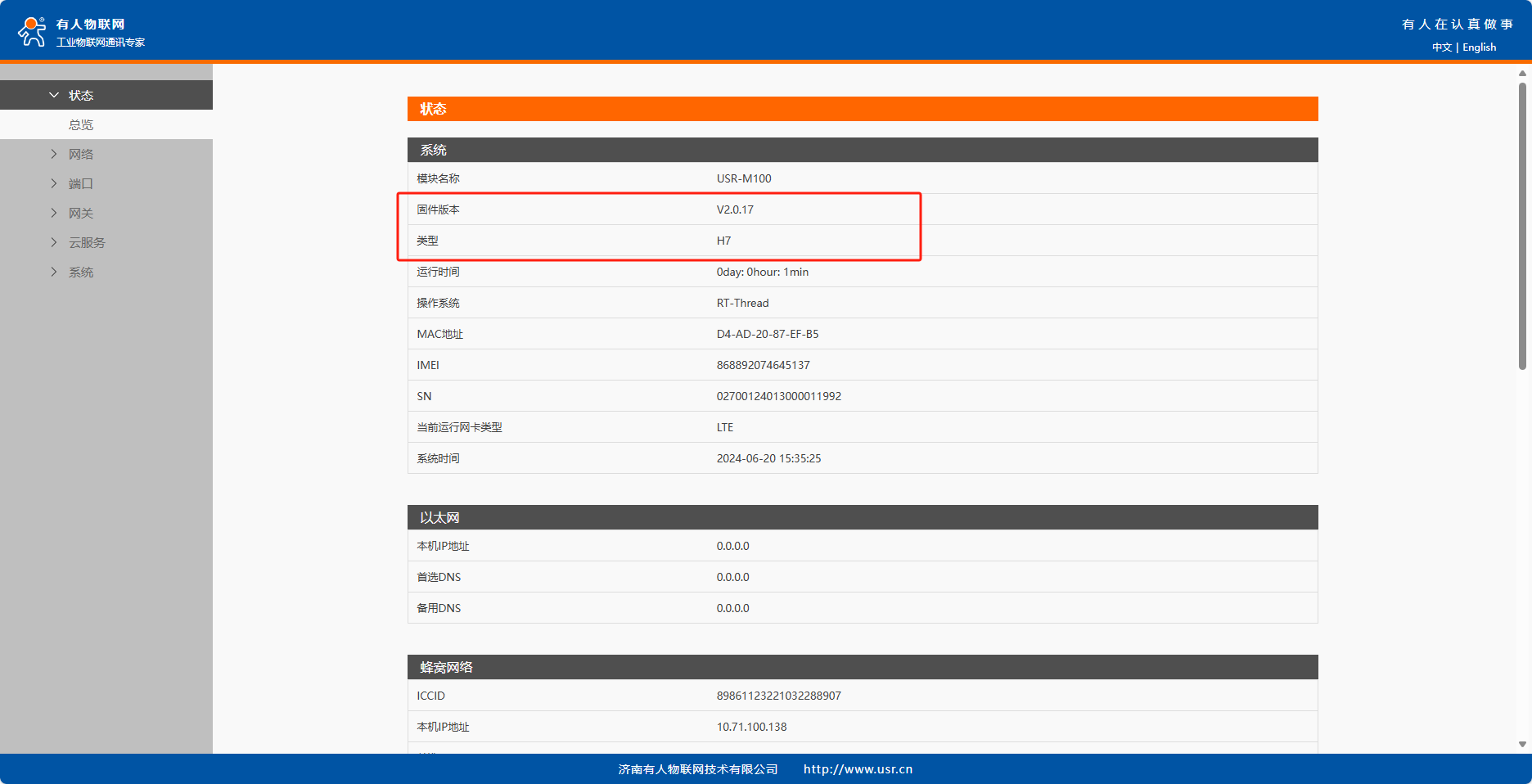

3、进入到USR-M100内置网页

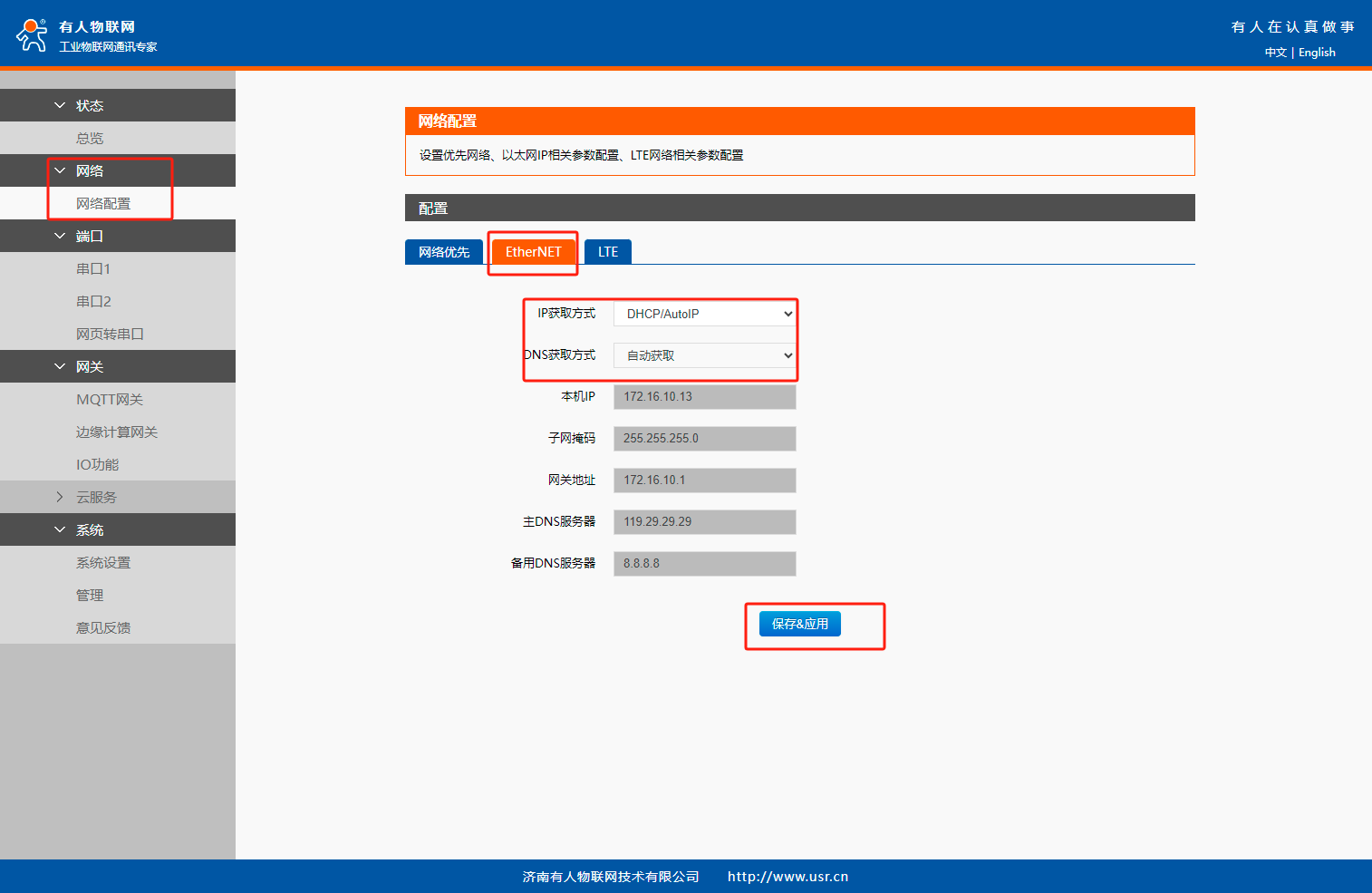

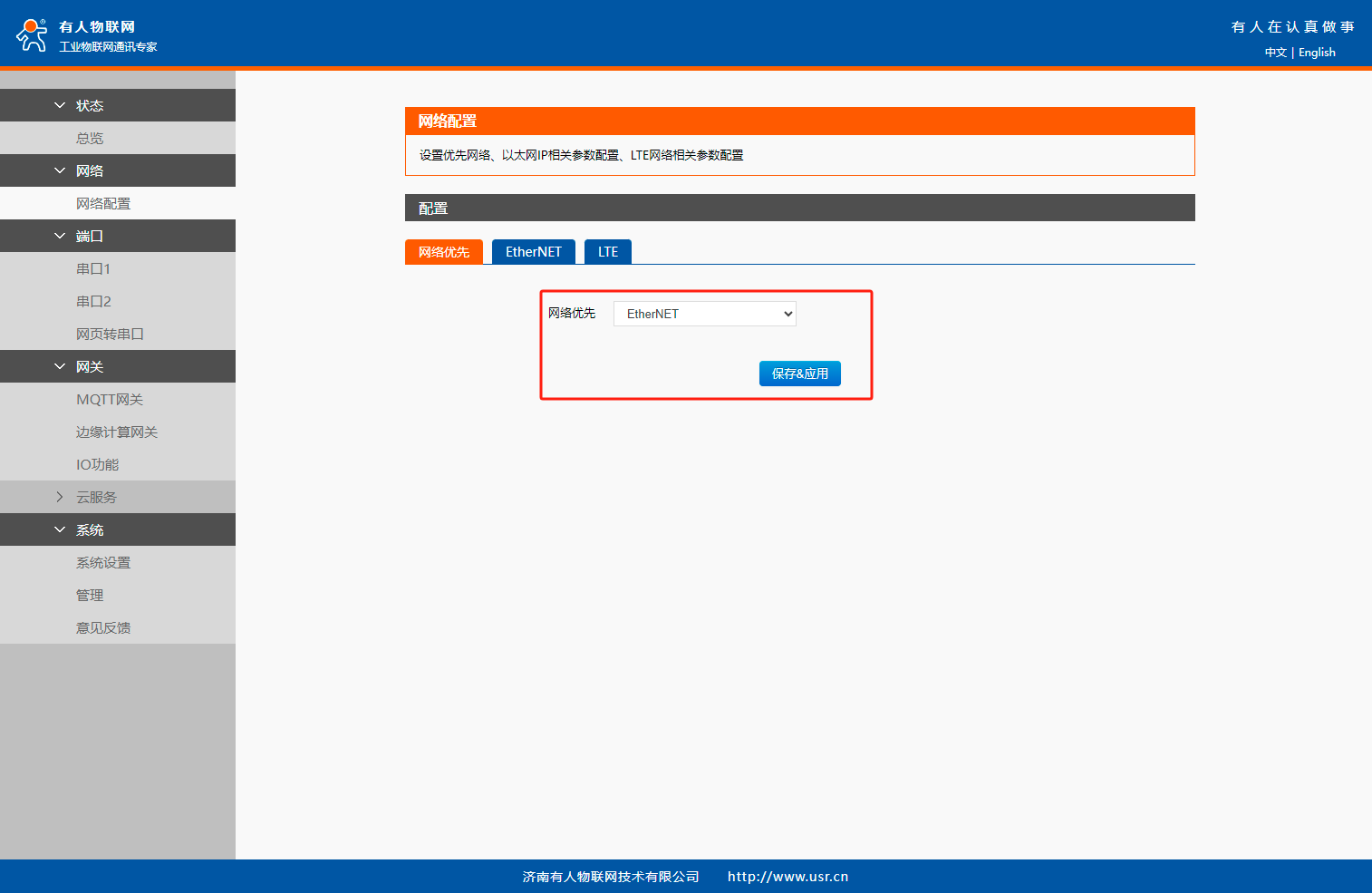

4、设置网络连接方式，网络优先设置为以太网优先，IP类型设置为DHCP，保存应用，继续配置。

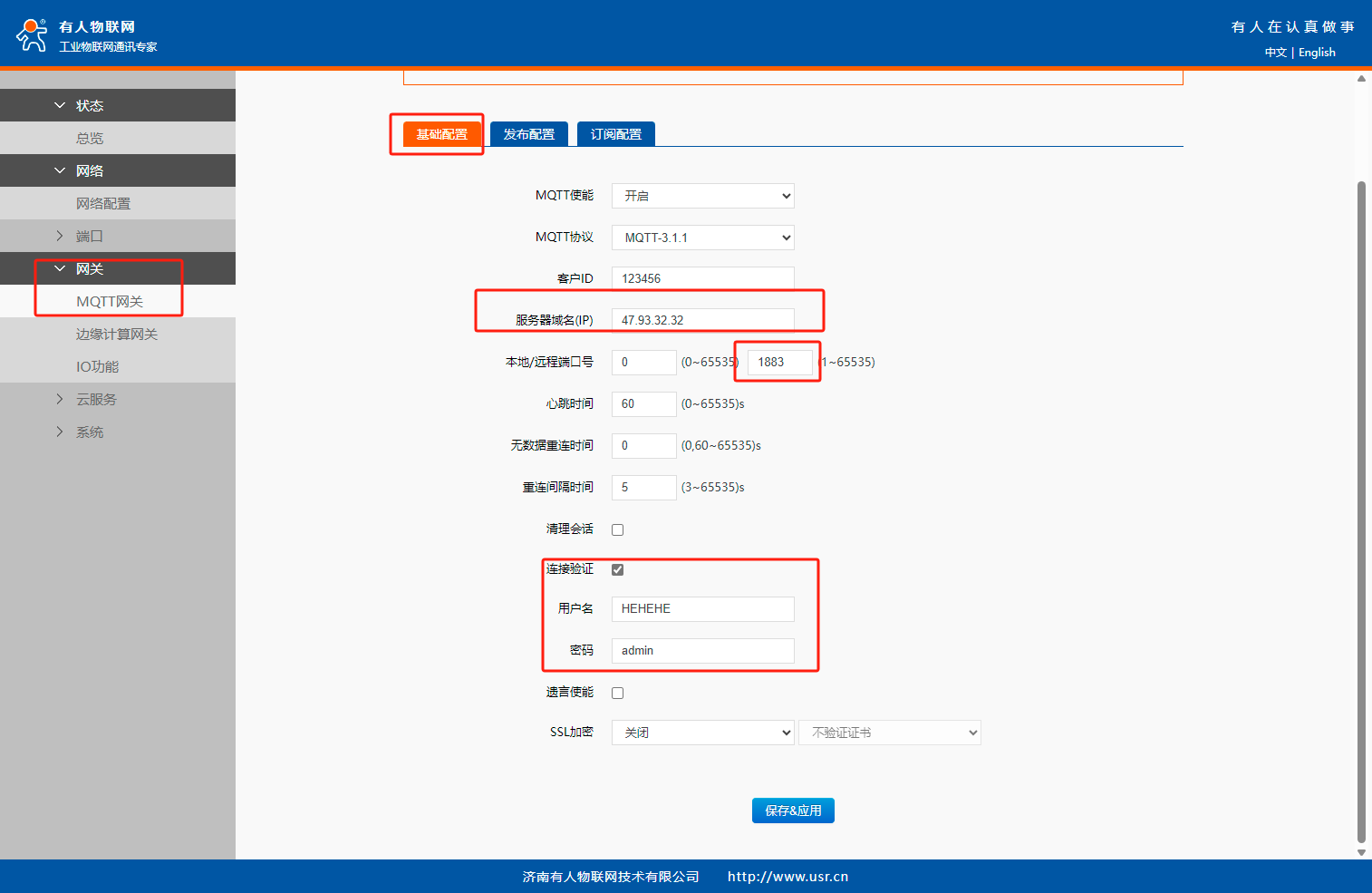

5、MQTT网关参数设置，开启MQTT使能，客户ID自定义，填入MQTT服务器信息（此为测试服务器，正式使用时，不可以使用此服务器），连接验证用户名密码自定义。保存应用，继续配置。
6、边缘计算网关参数设置

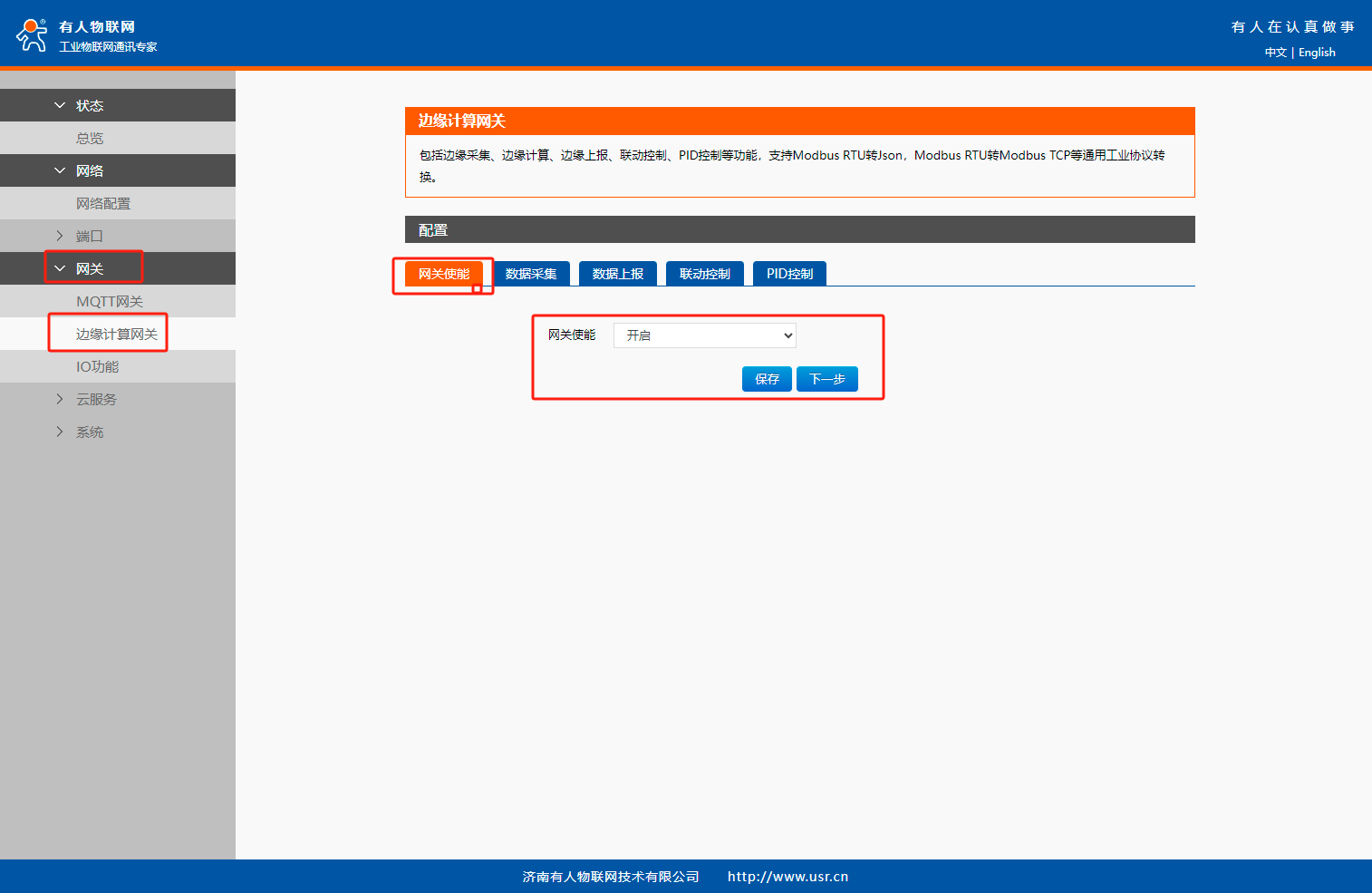

开启边缘计算网关使能。

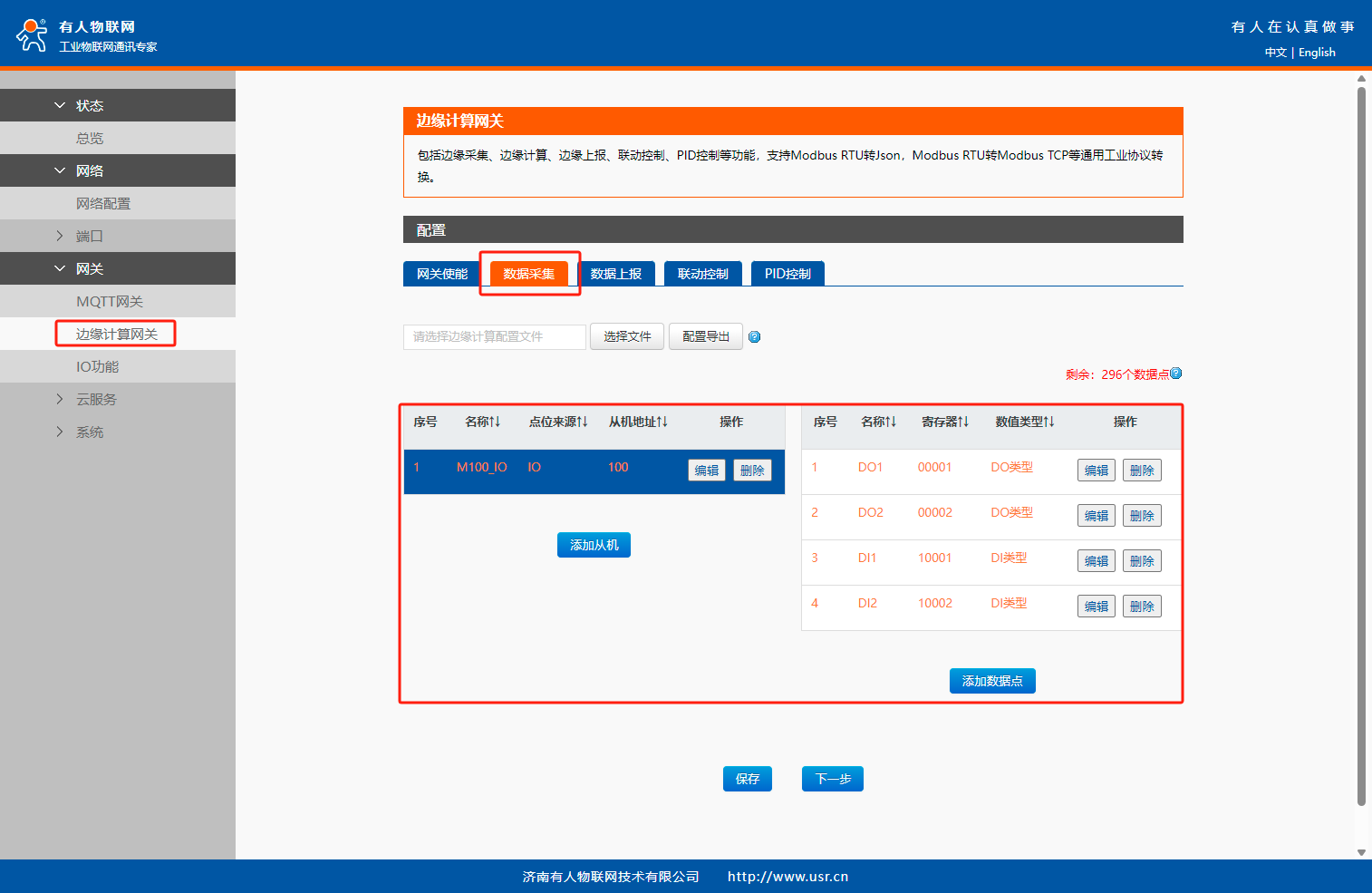

数据采集中填入USR-M100自身的内置IO从机和点位保存，下一步。

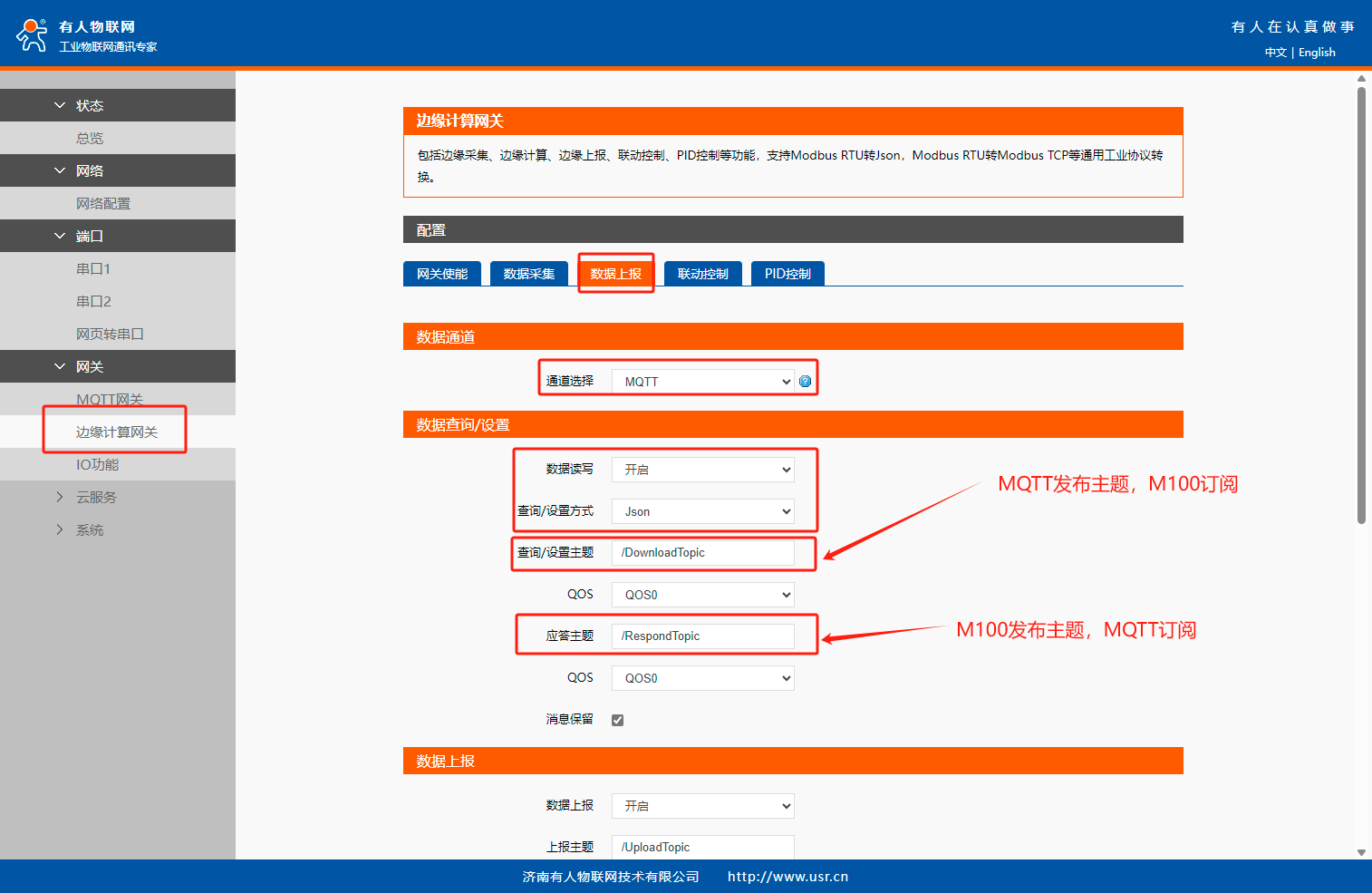

数据上报通道选择MQTT，数据查询设置中开启读写功能，设置发布主题和订阅主题

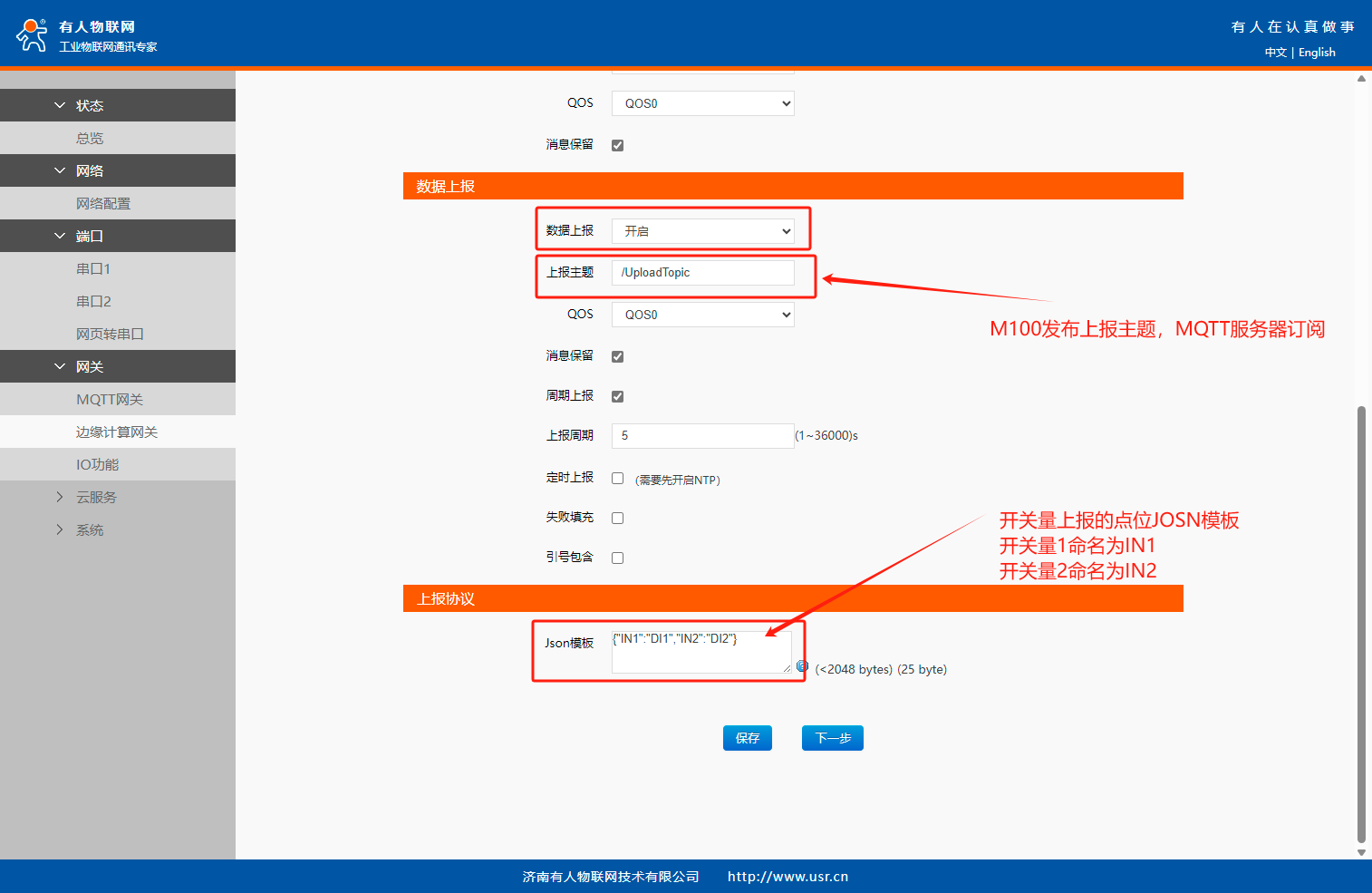

数据上报中开启数据上报功能，设置上报主题，JOSN模板中定义要上报的开关量信息
设备参数至此设置完毕，保存参数，重启设备生效参数。
7、MQTTX参数设置

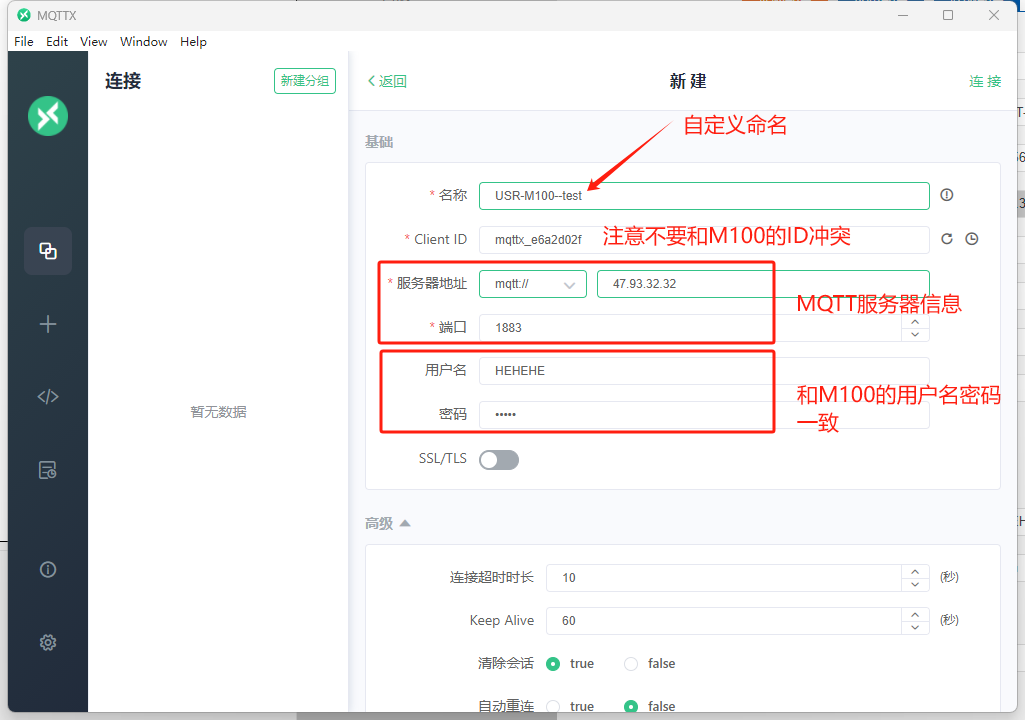

打开MQTTX软件，新建一个连接，自定义连接名名称，可以使用软件生成的Client ID,注意不要和MQTT冲突即可，填入MQTT服务器信息，填入用户名密码。，点击右上角连接。

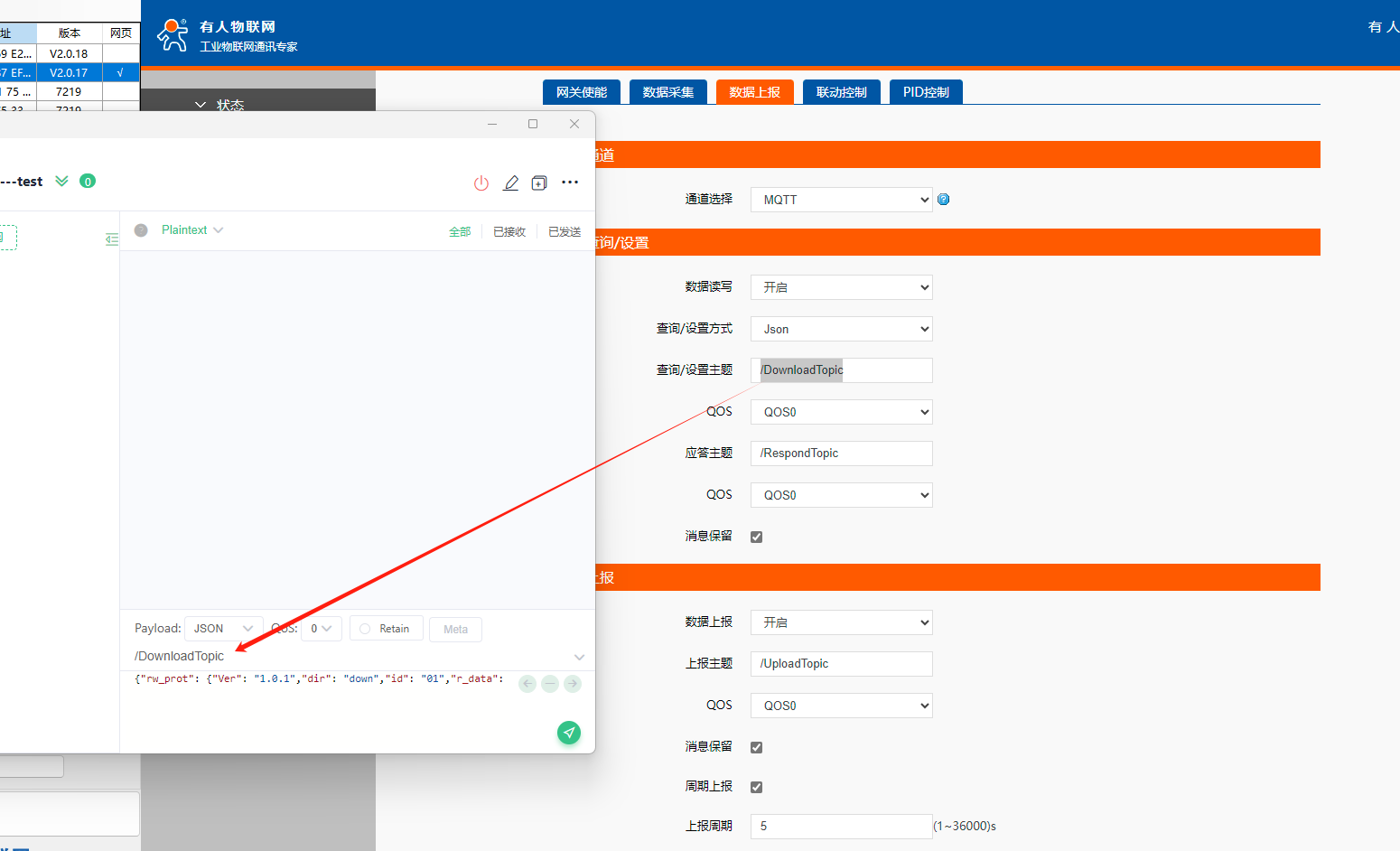

MQTTX下发控制DO动作吸合，注意主题
DO控制下发json格式数据：
{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "01","r_data": [{"name": "DO1"}],"w_data": [{"name": "DO1","value": "1"}]}}

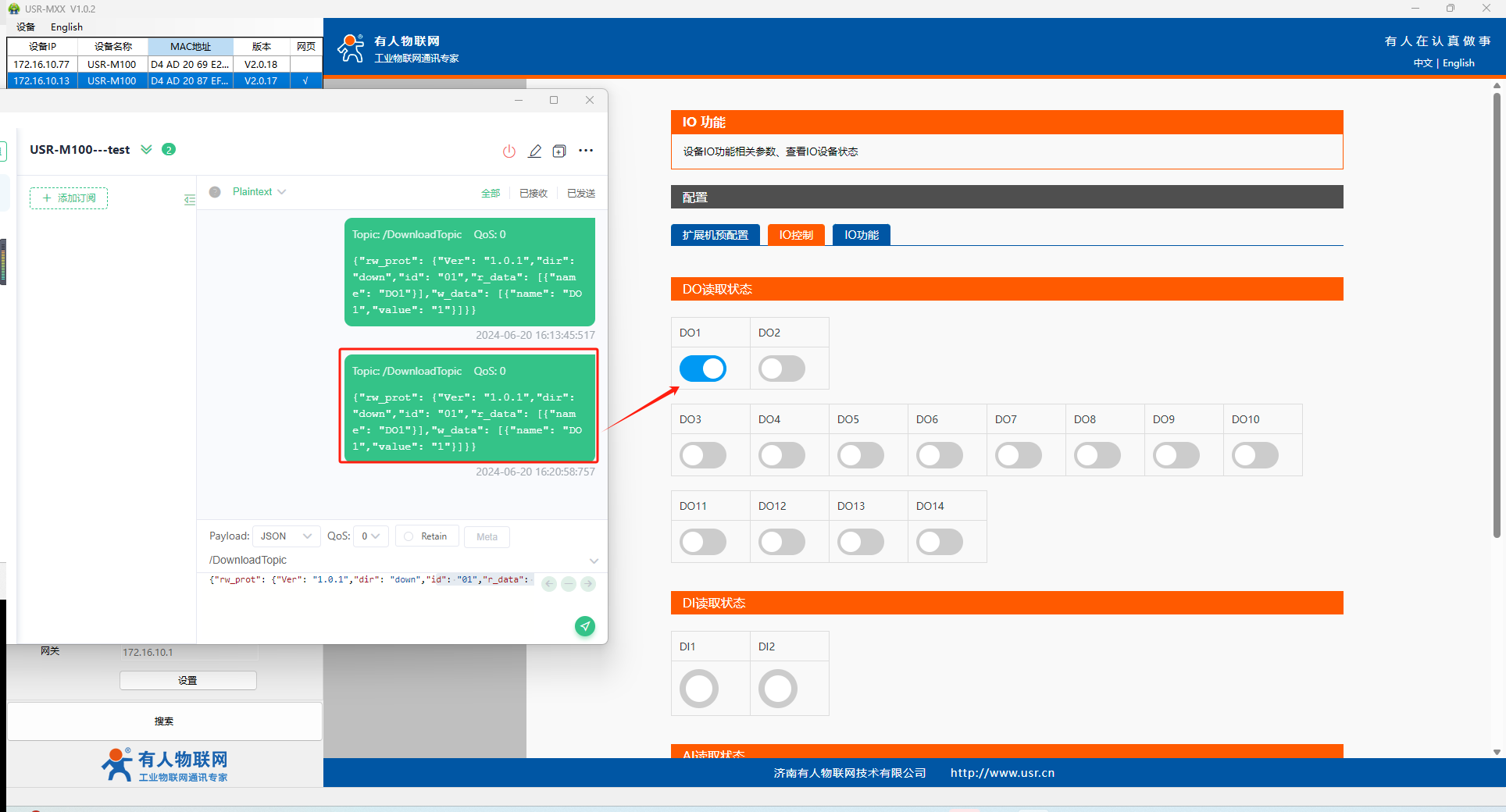

DO1控制吸合成功
DI上报：

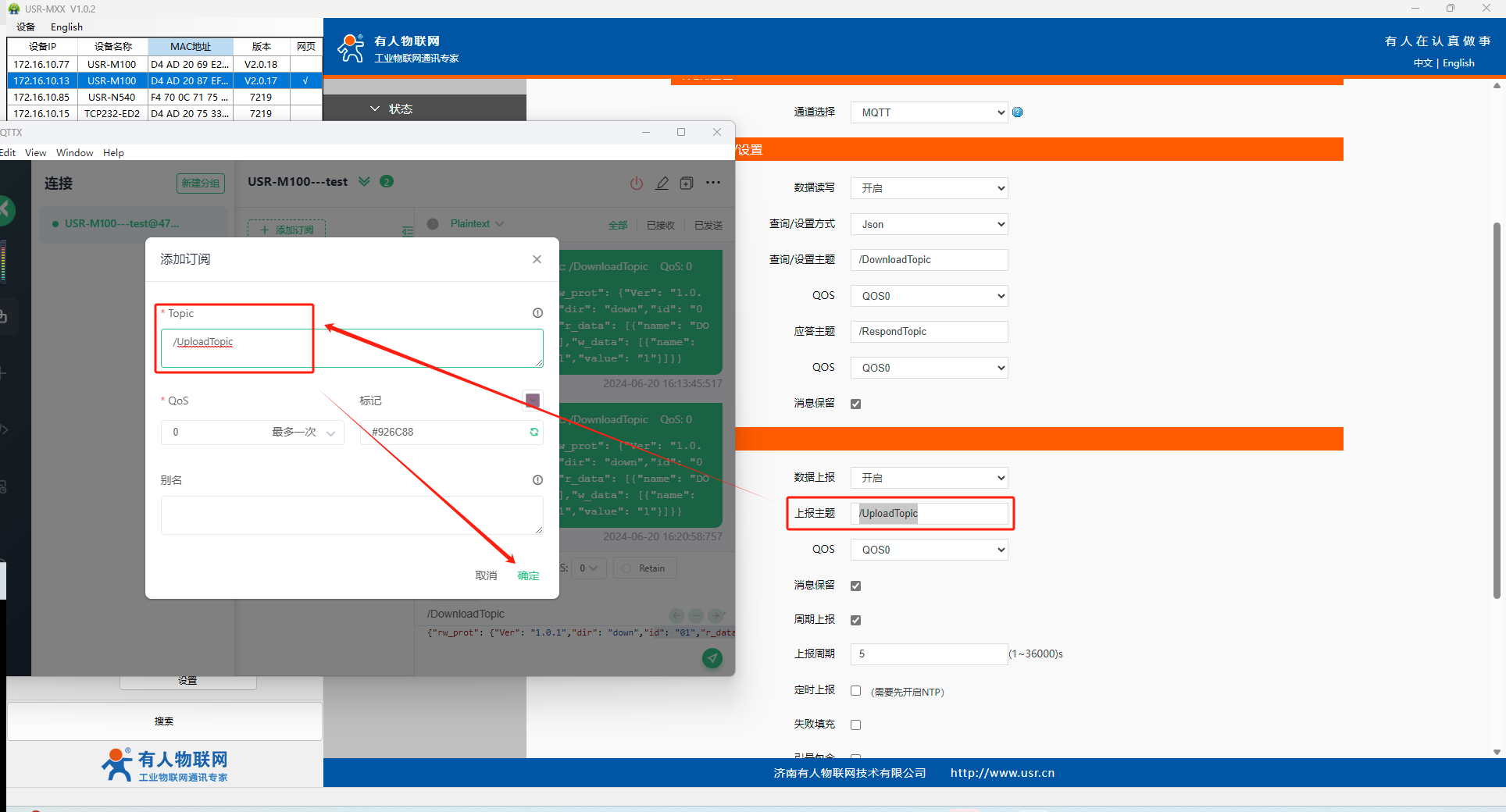

添加订阅主题，订阅上M100的上报主题

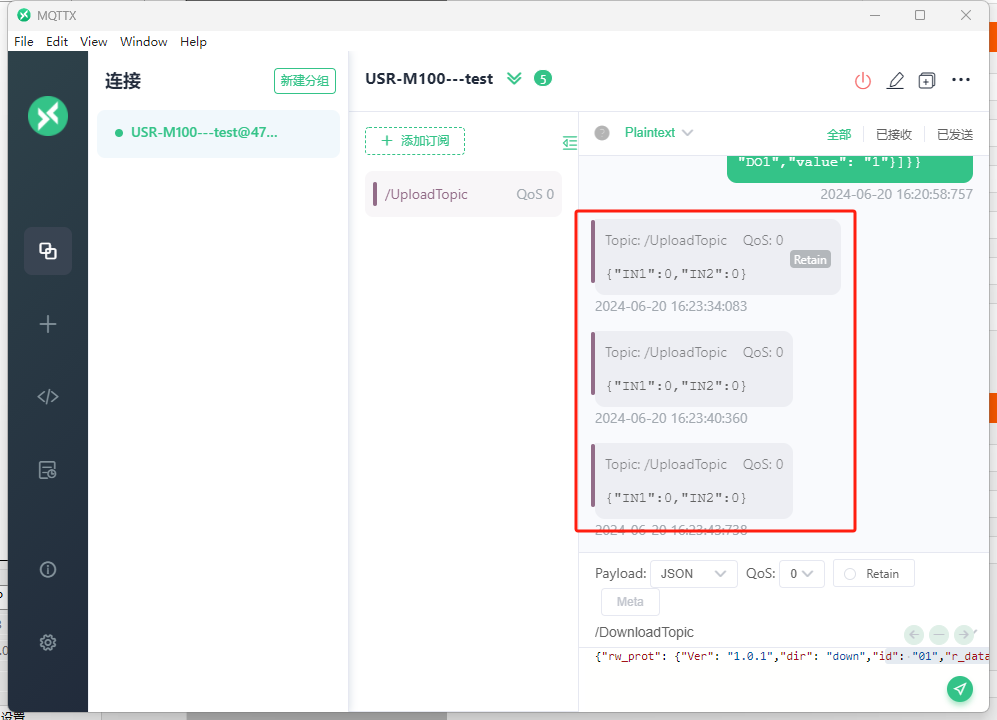

MQTTX会按照上面在边缘计算功能中设置的JOSN模板接收到DI状态的数据。
编写人：尹丛欣 编写日期：2024-06-20
审核人：尹丛欣 审核日期：2024-06-20
订正版本：V1.0 订正内容：初稿
