USR-TCP232-T0 连接有人云(新版)modbus rtu组态基本测试及问题排障
2022-12-14


一、资料下载

说明书:https://www.usr.cn/Download/1191.html

硬件手册:https://www.usr.cn/Download/1193.html

设置软件:https://www.usr.cn/Download/257.html

调试助手:https://www.usr.cn/Download/27.html

二、有人云操作

1.注册有人云账号

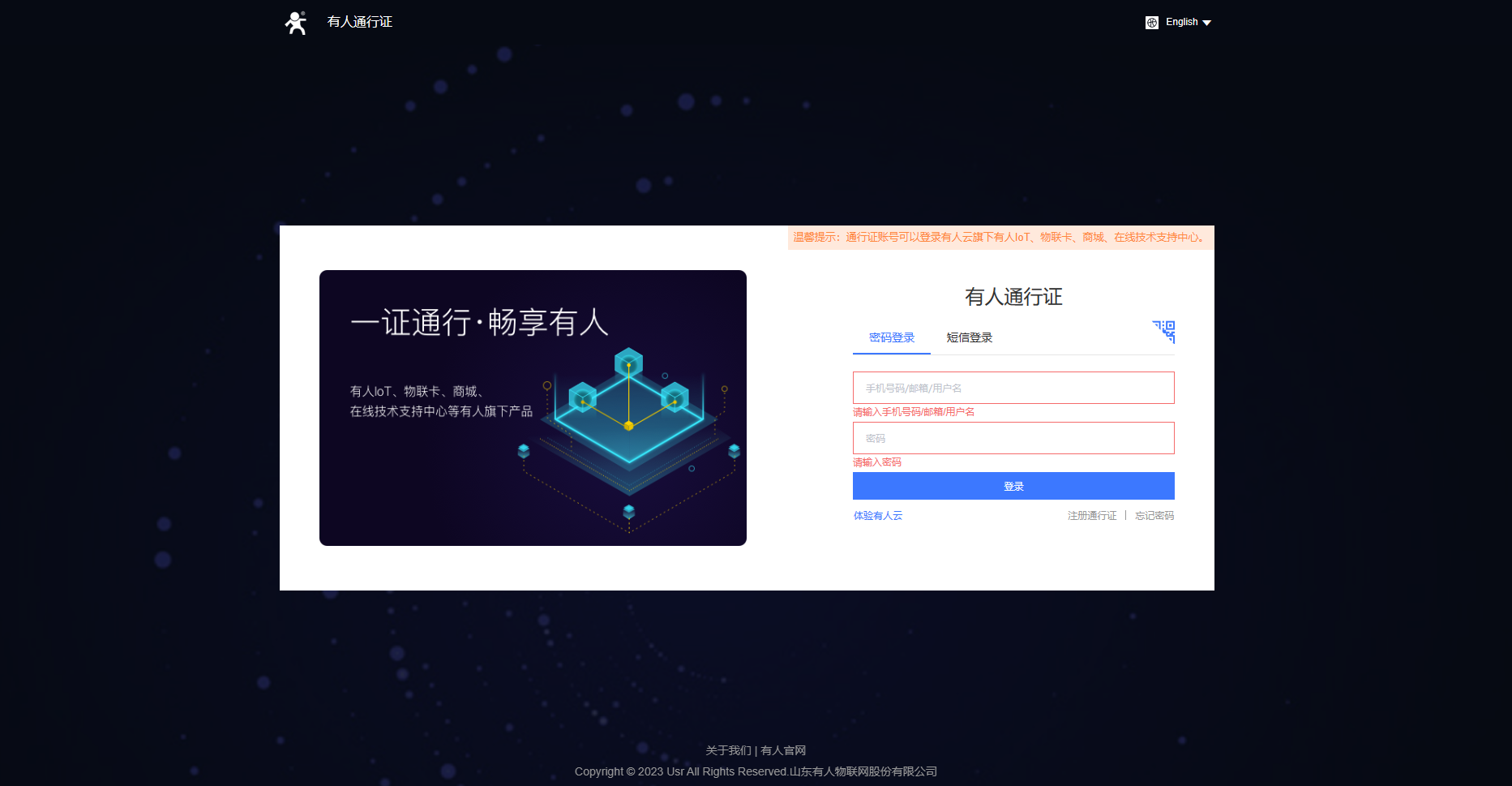

登陆有人云cloud.usr.cn ,注册账号并登陆。

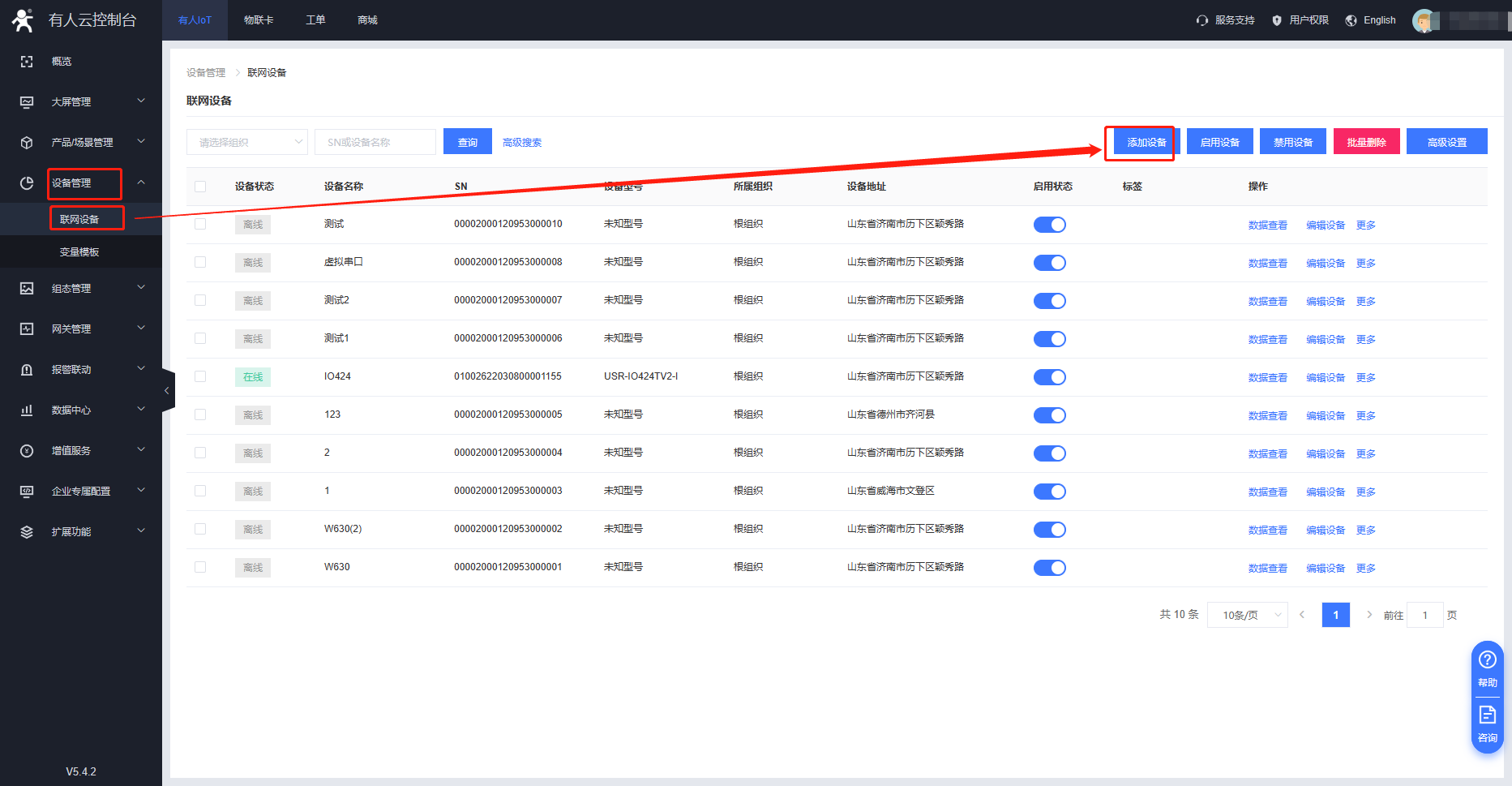

2.在设备管理,添加设备中添加设备

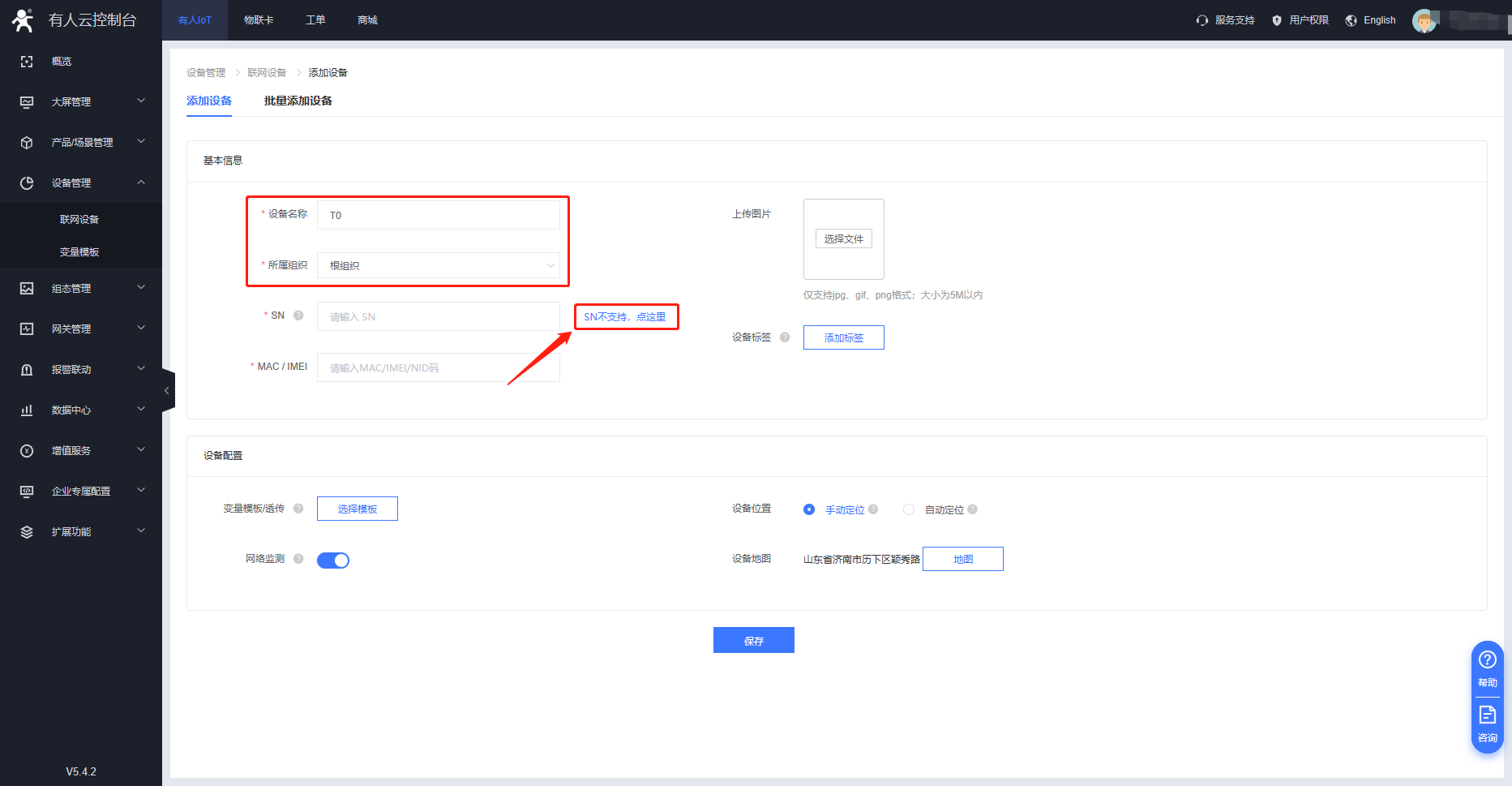

1)设备名称可自定义。

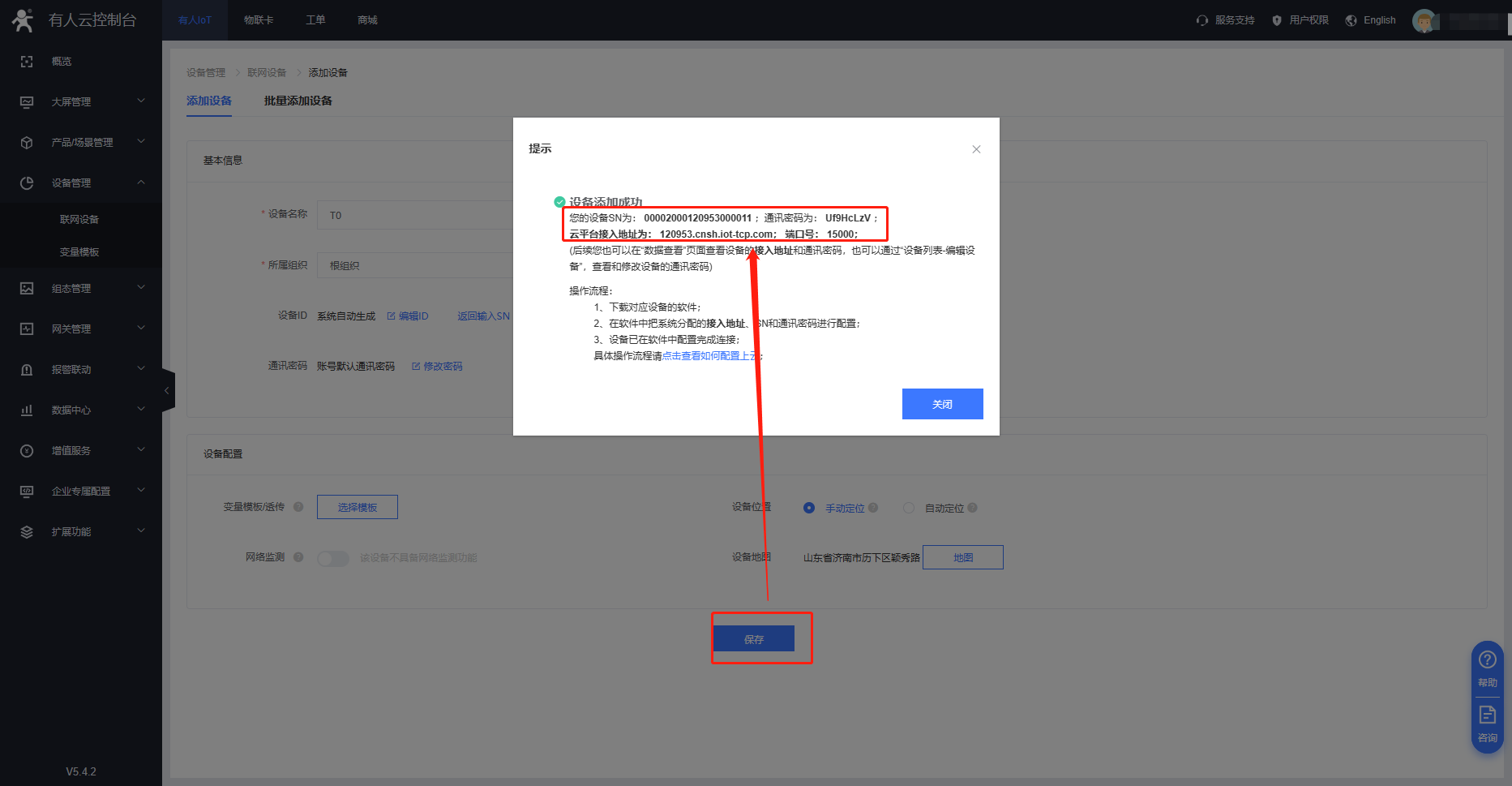

2)T0目前不支持SN码添加,点击右侧“没有SN,点这里”,设备ID和通讯密码可以自动生成,设备ID20位,通讯密码必须是8位(支持修改密码)。

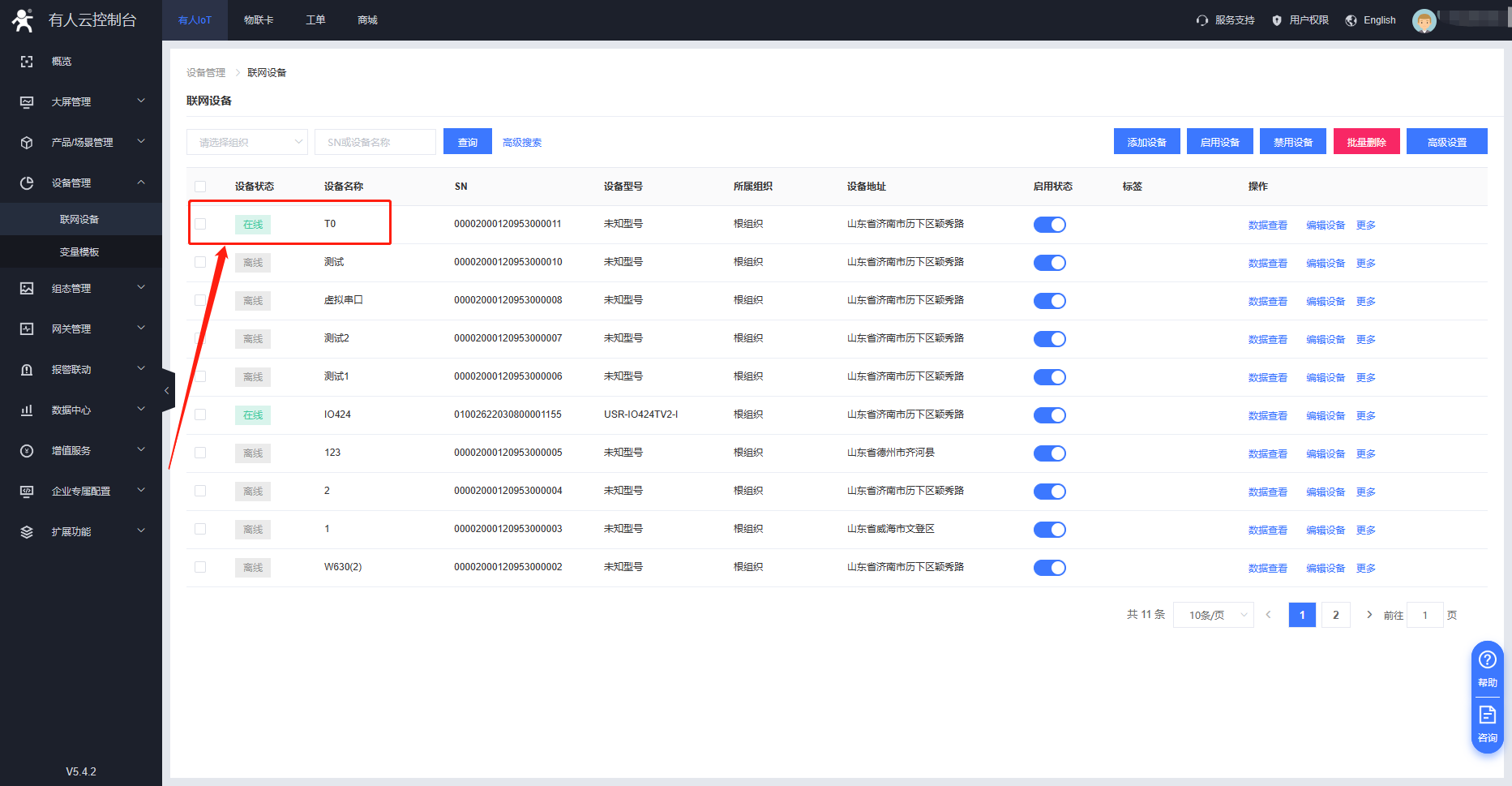

3)设置完成后点击保存,可以看到自己新建的设备。

3.添加模板

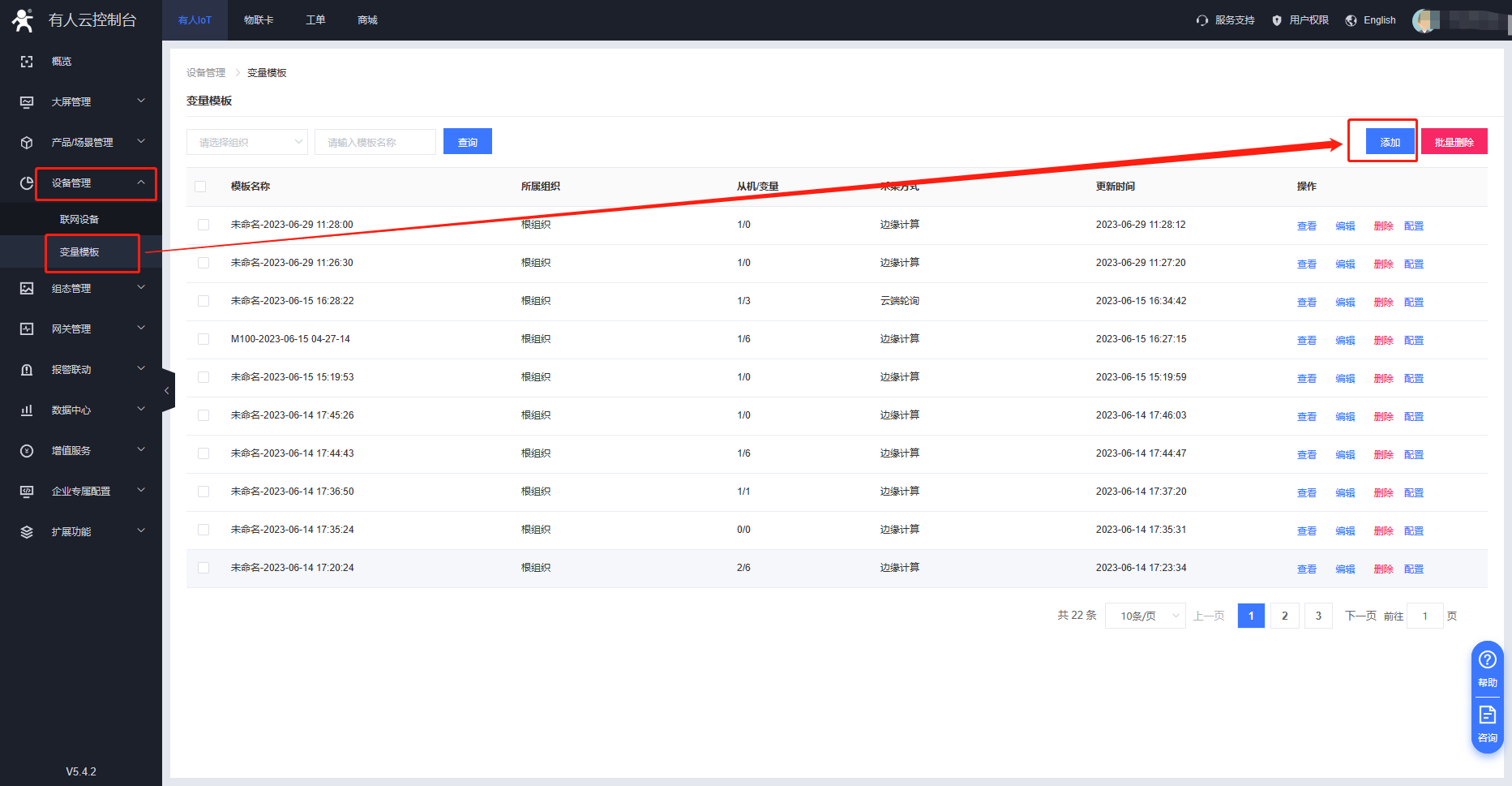

1)点击“添加”,采集方式选择“云端轮询”,模板名称可以自定义,点击“下一步,配置从机和变量”

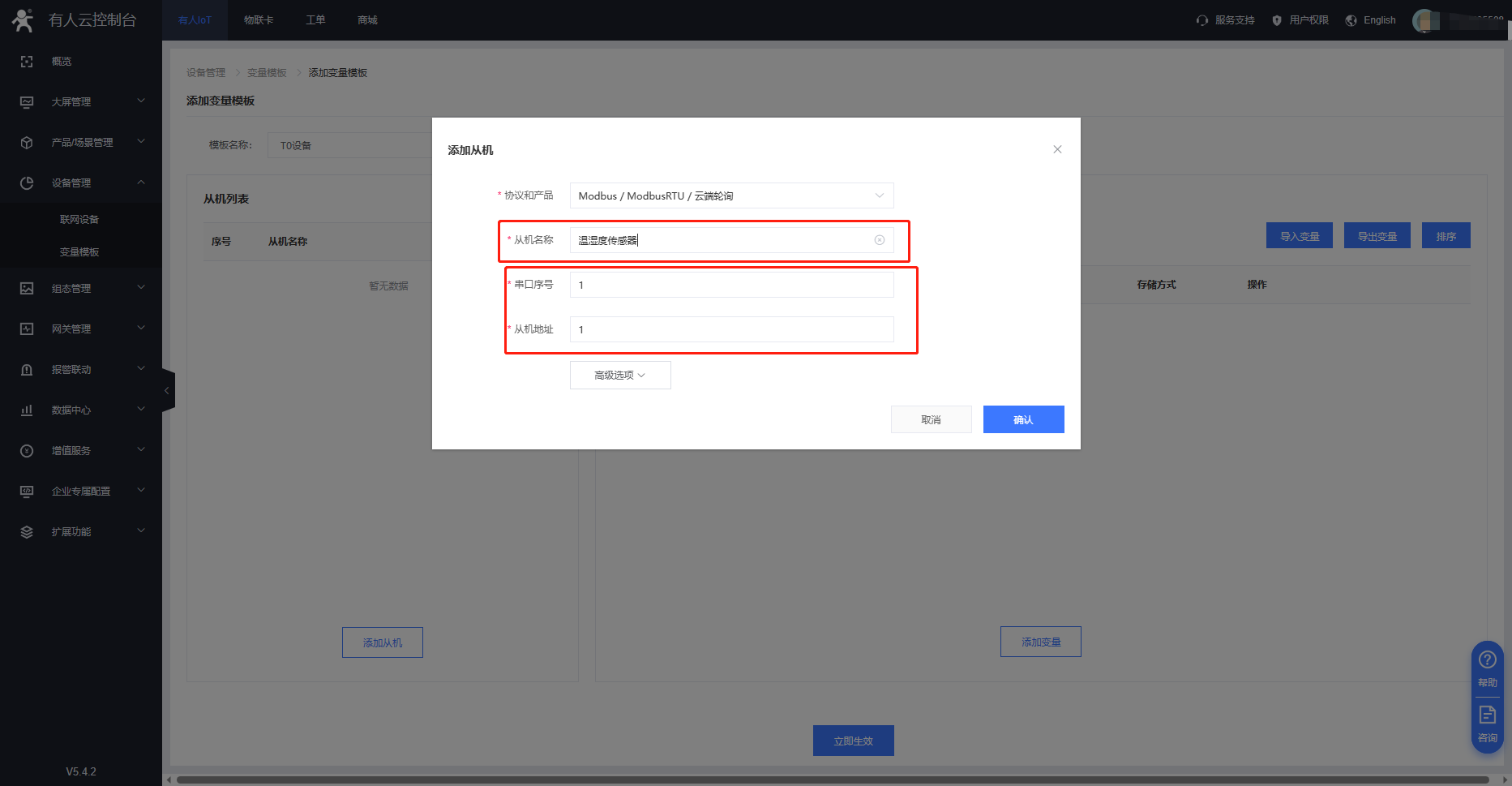

2)配置从机:从机名称自定义,从机地址根据终端设备填写

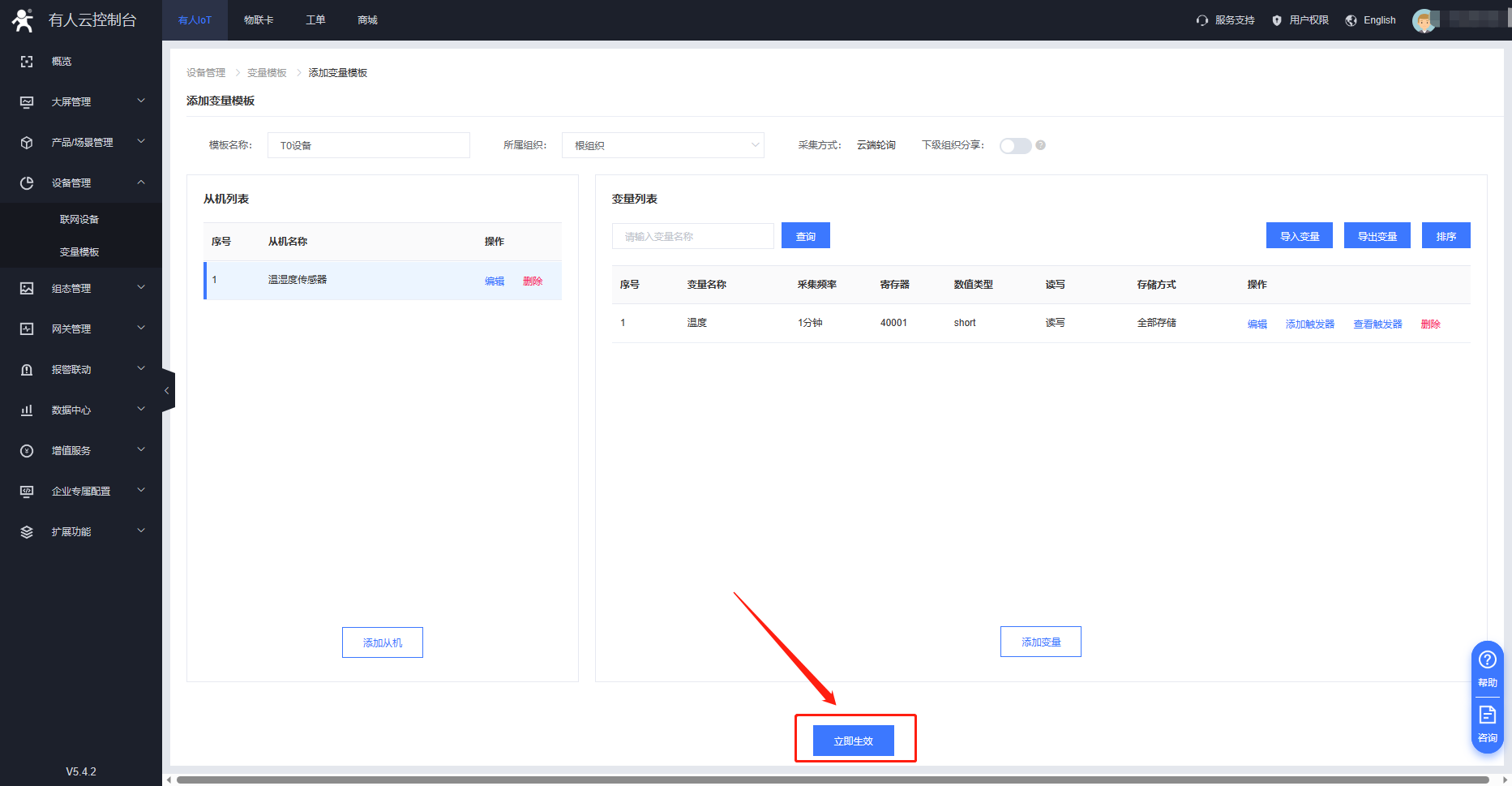

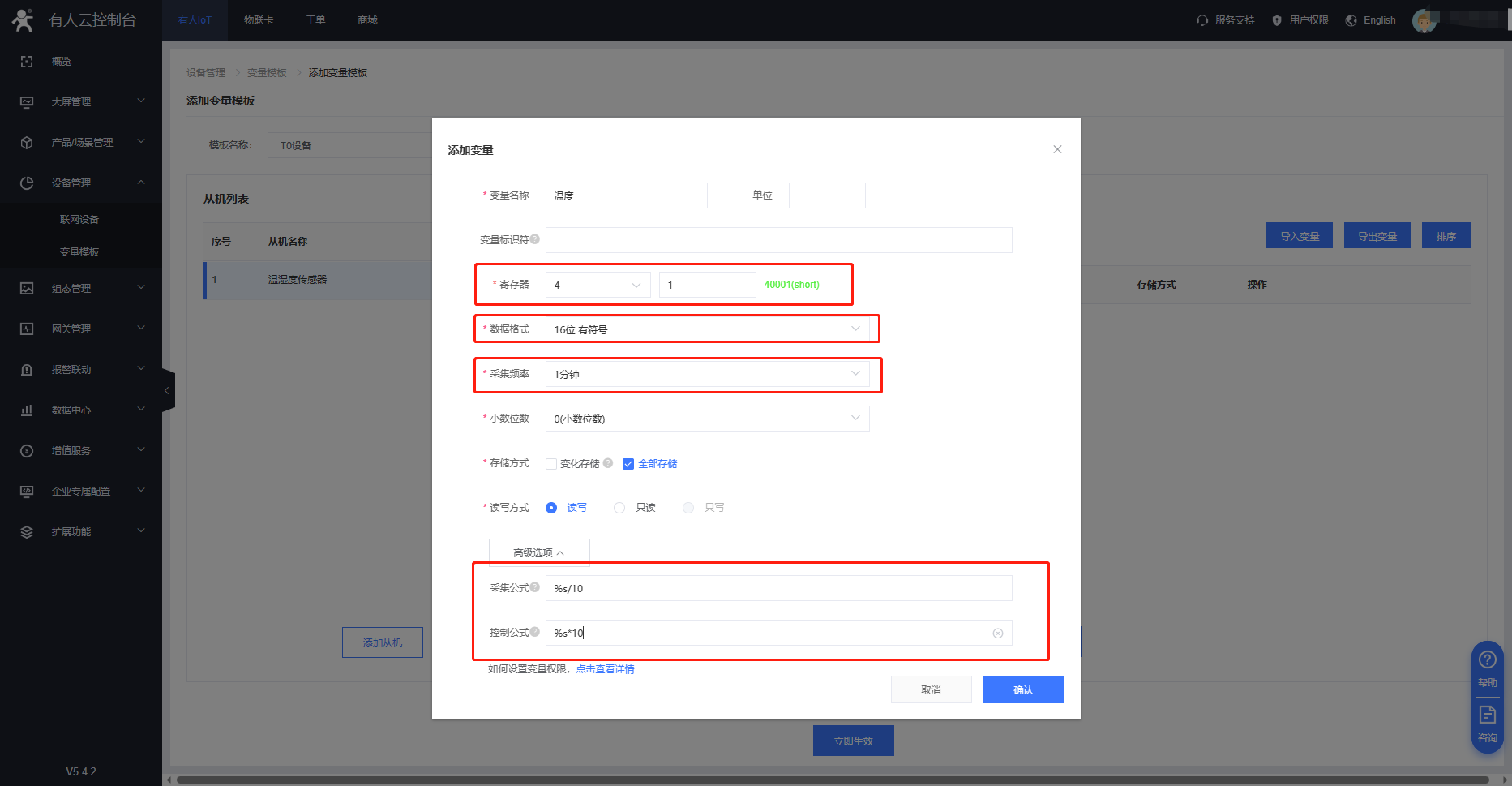

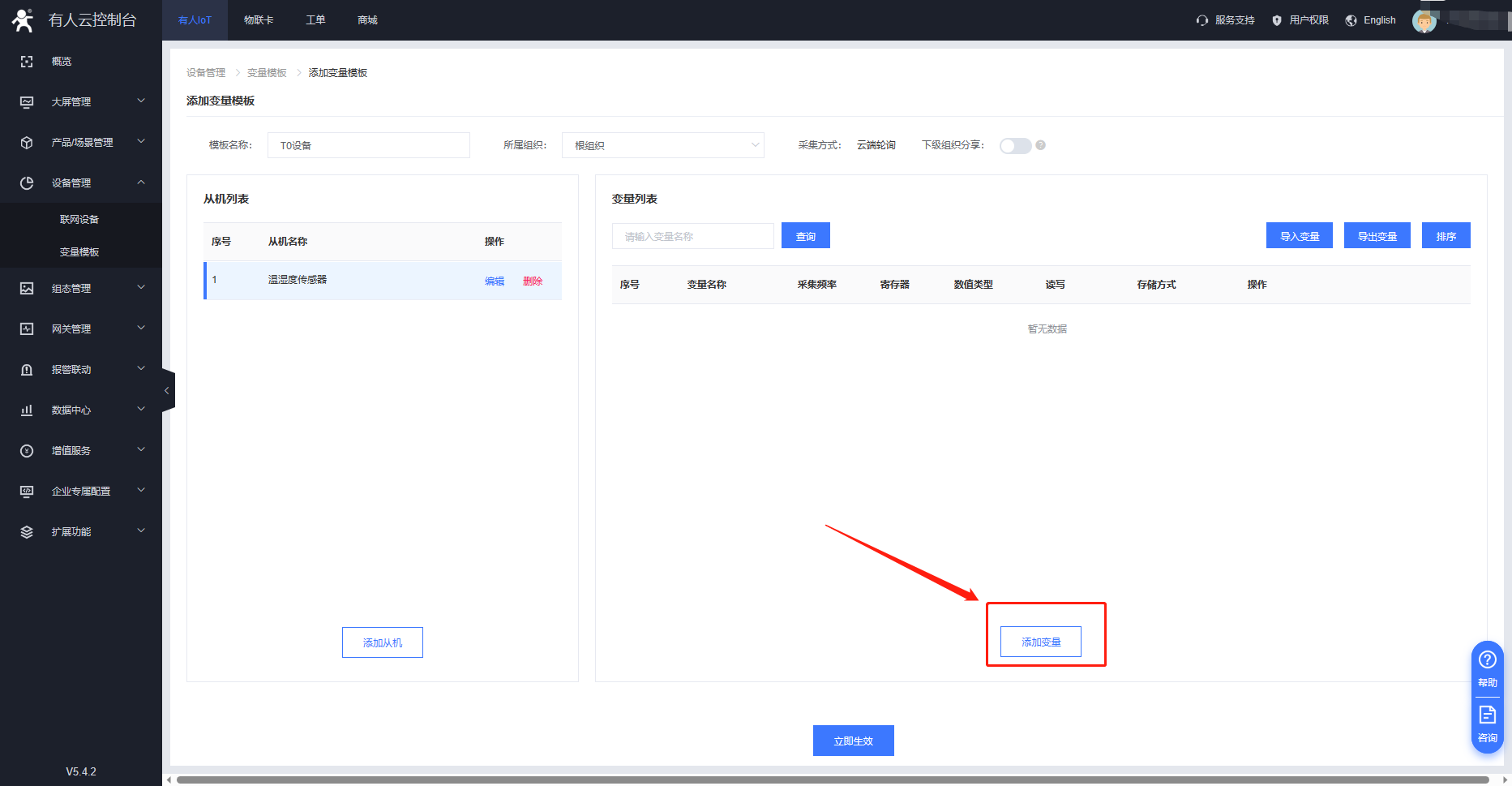

3)添加变量

变量名称:“温度”,单位:自定义。

变量标识符不用填。

寄存器:第一个空选择“4”,第二个空填“1”。

数据格式:16位 有符号

小数点位数:0(小数位数)

存储方式:全部存储(自定义选择)

读写方式:读写

高级选项> 采集公式:%s/10

高级选项> 控制公式:%s*10

注意:如果实际使用情况,不需要公式的话,可以不添加公式

寄存器地址计算方法:

寄存器的填写(需要知道终端设备的功能码寄存器的起始地址,不清楚的需要联系终端设备的厂家)

功能码03H或06H,起始地址0000H,则填:40001;

功能码04H,起始地址000AH,则填:30011;

功能码01H或05H,起始地址0002H,则填:00003;

功能码02H,起始地址0003H,则填:10004。

格式为 功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

如:

功能码03H或06H,起始地址0000H,则填:40001;

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1;所以组态地址就是40001;

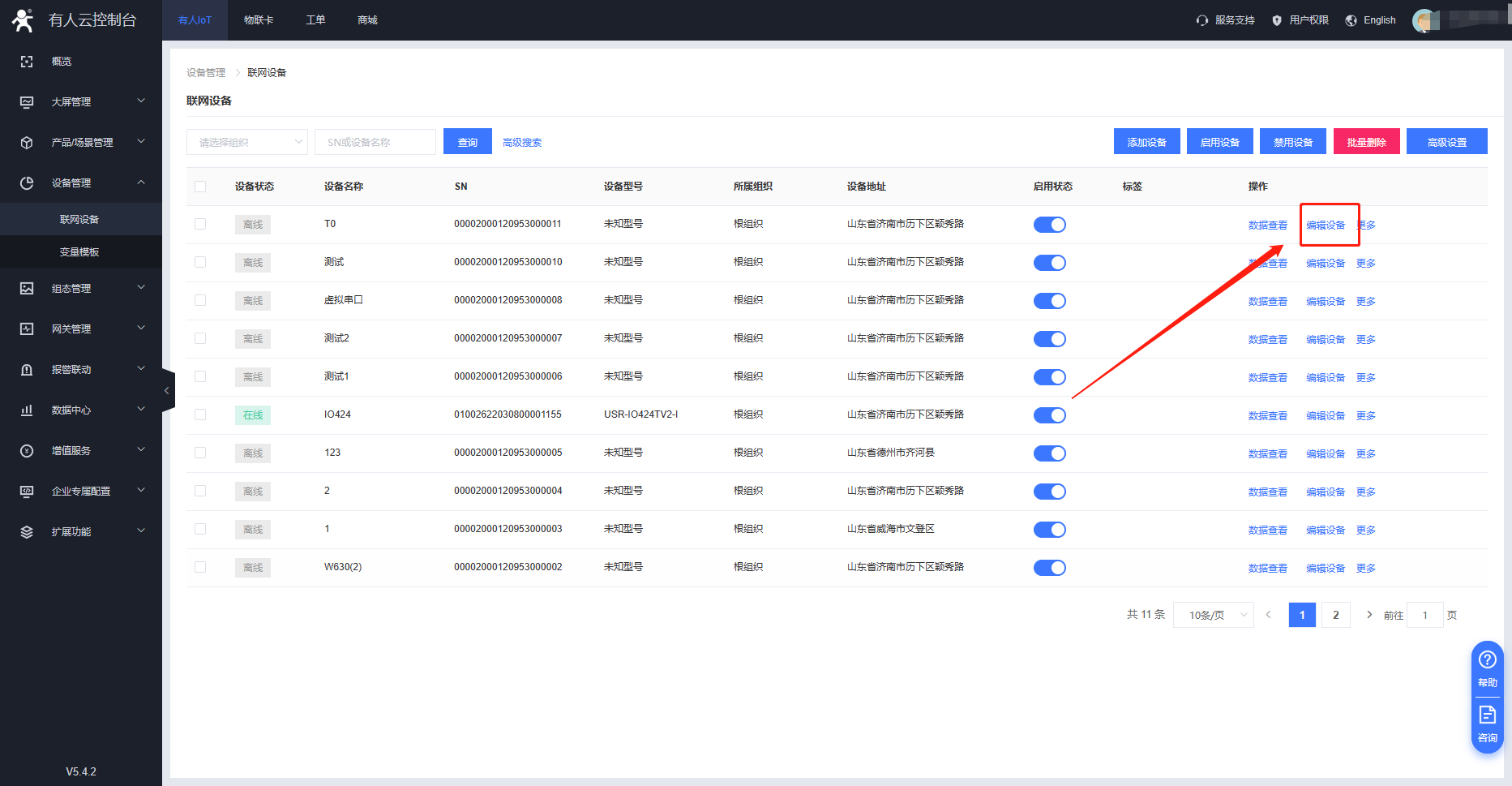

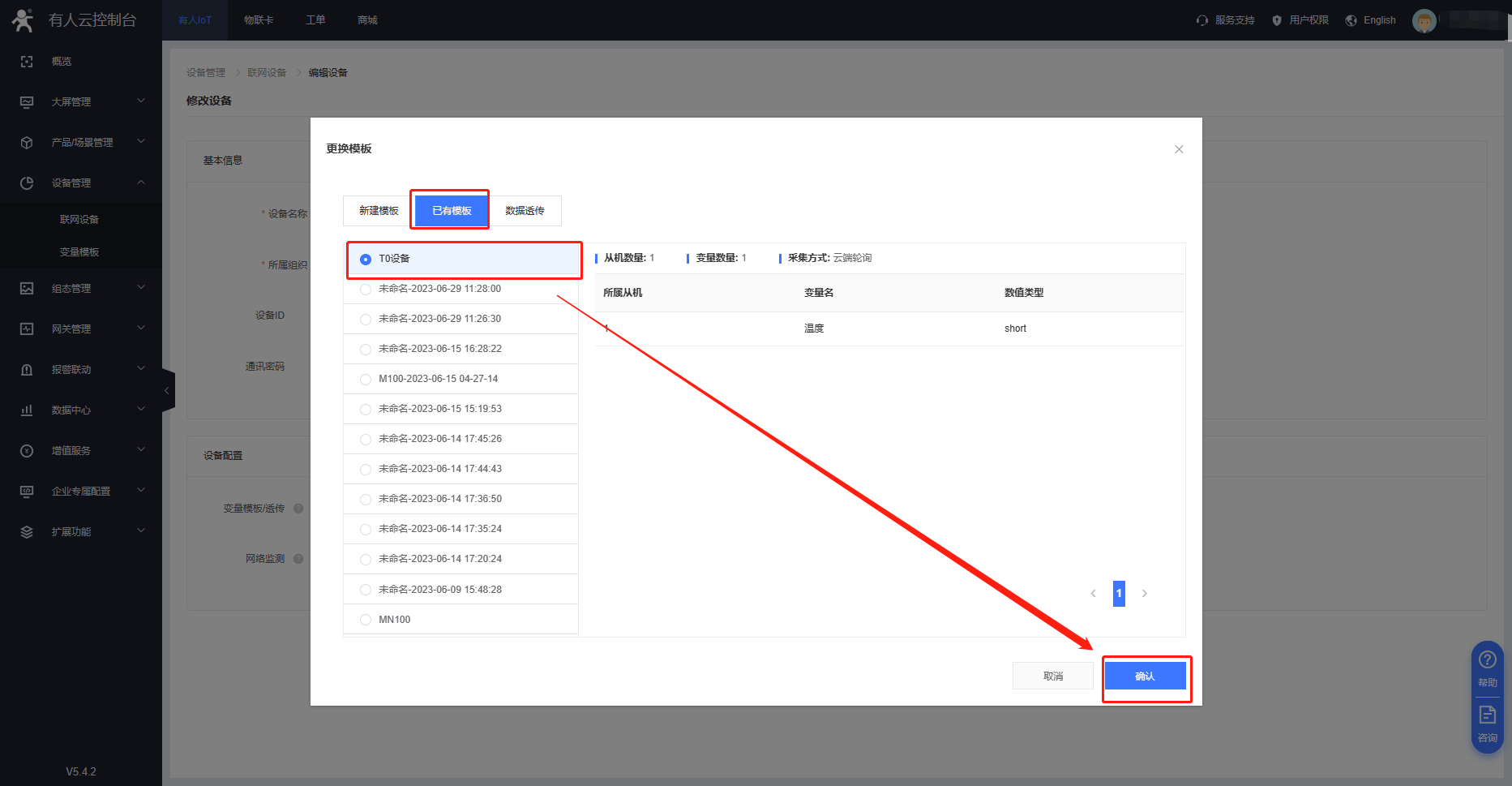

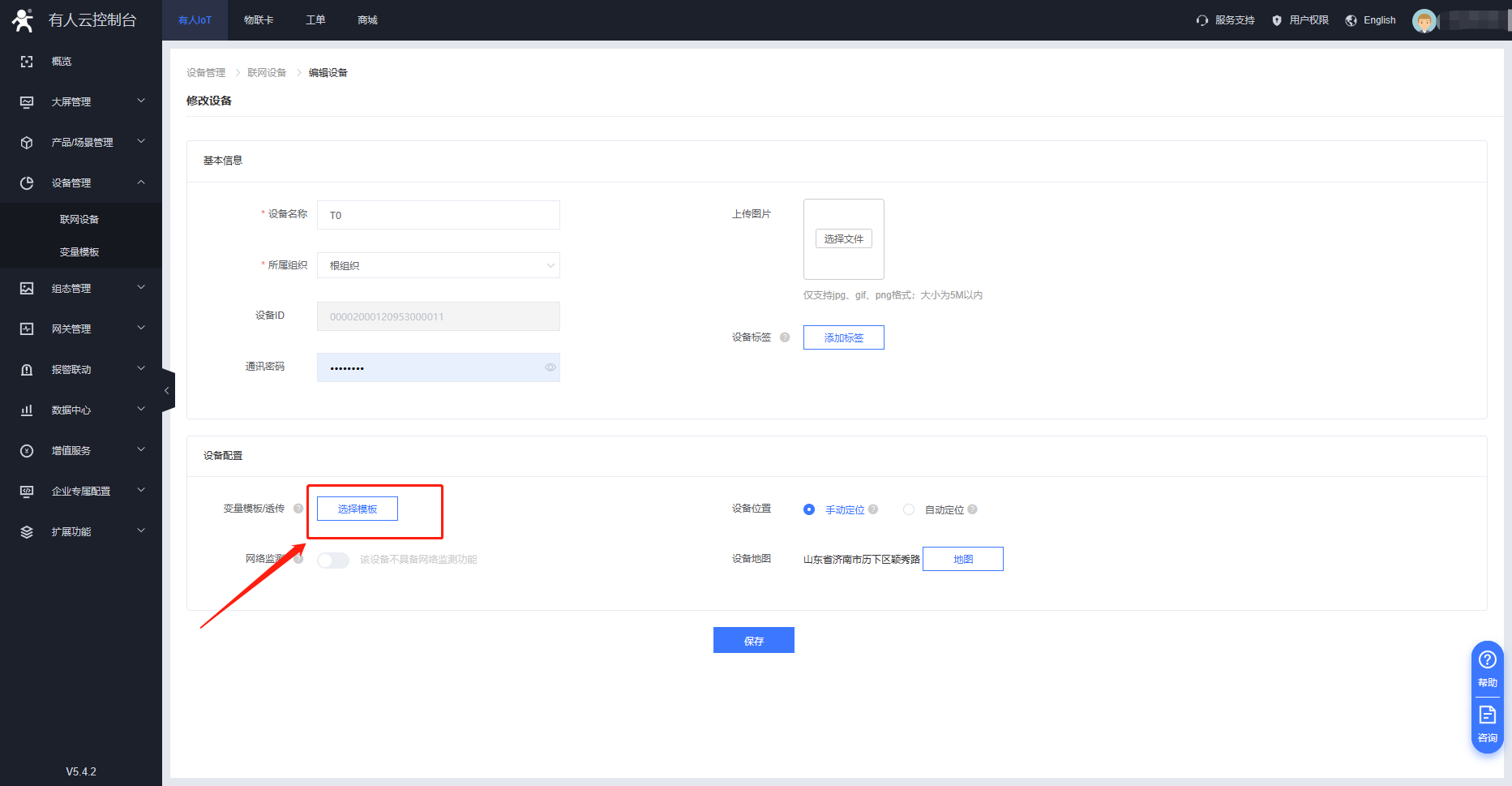

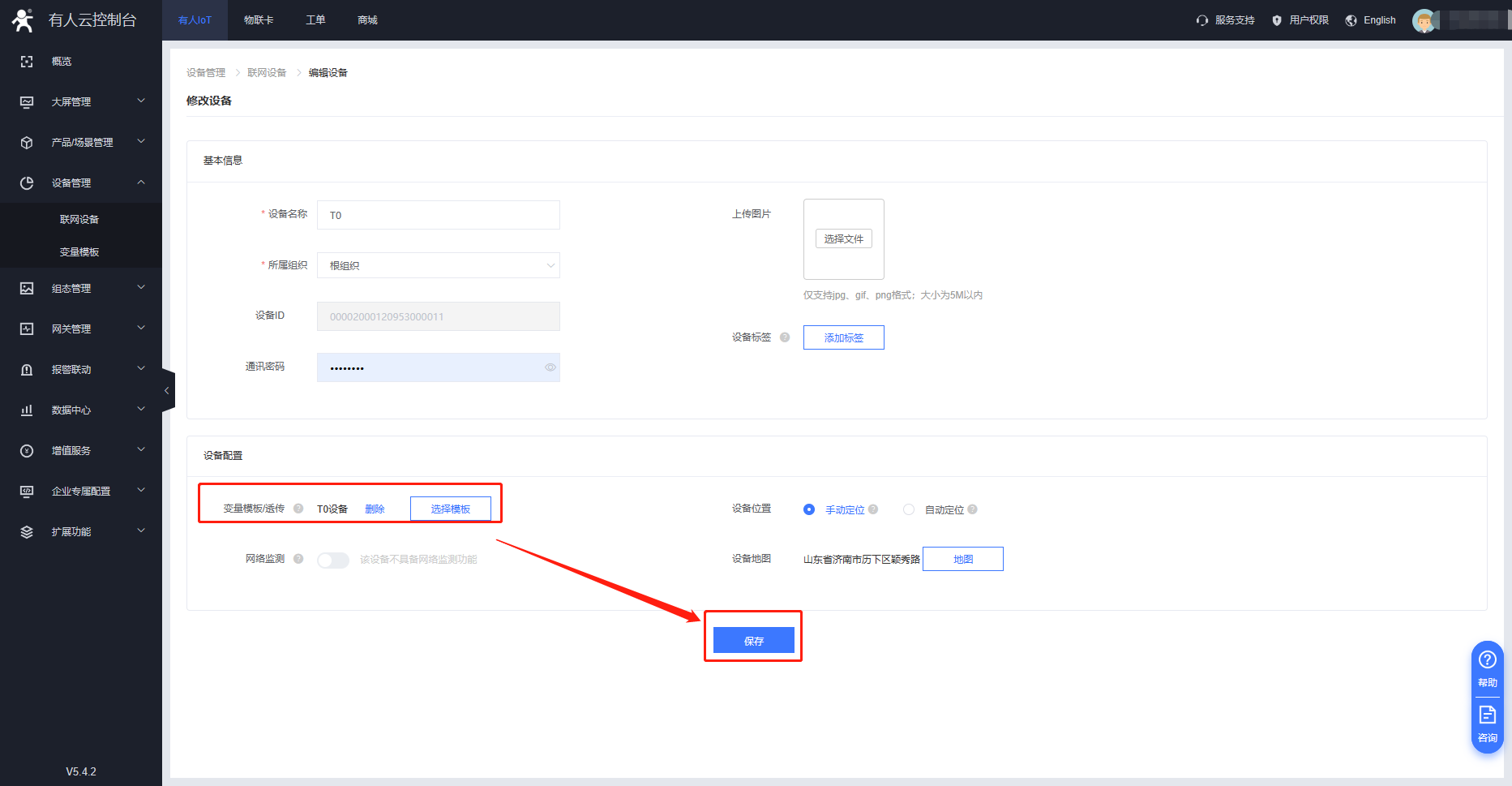

4.打开刚刚添加的设备,点击“编辑”,点击“选择模板”,然后确定,在“已有模板”里选择刚刚创建的模板,确定添加后保存

三、T0操作

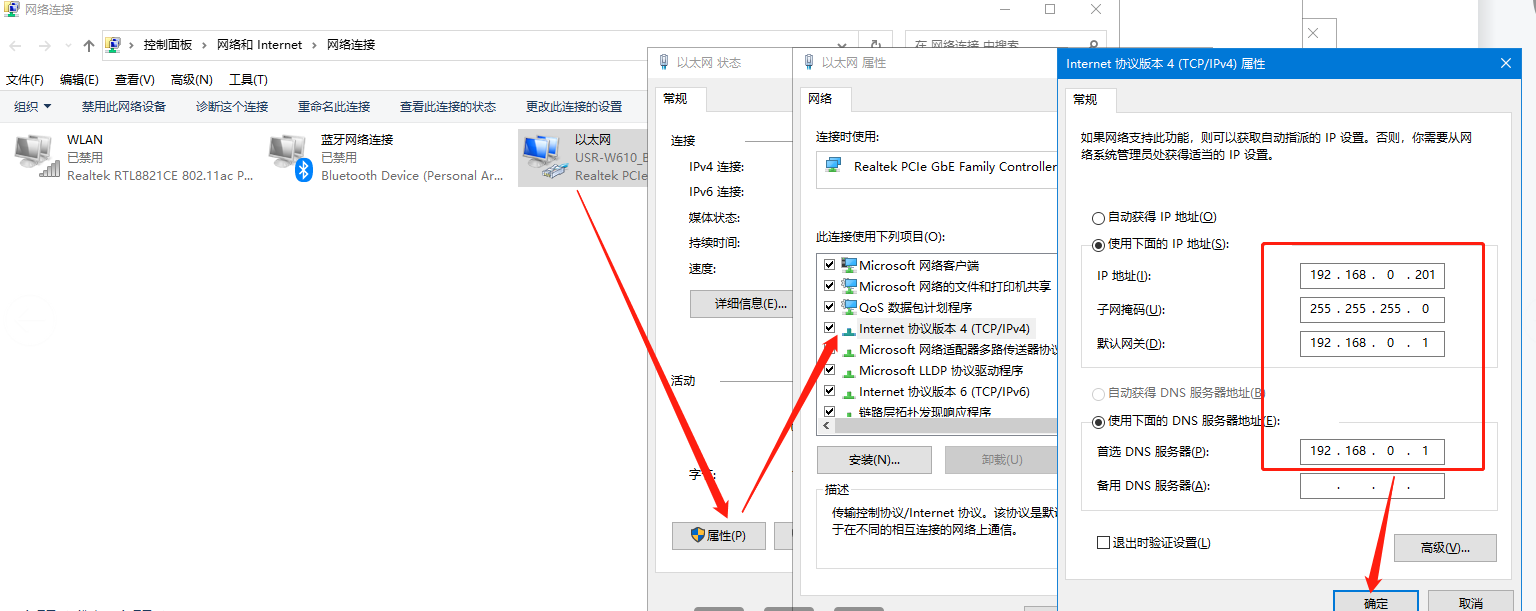

1.T0和电脑网口通过网线直连,电脑设置成静态IP和T0同网段,T0默认静态IP:192.168.0.7

2.

1)打开T0的设置软件,点击搜索到的设备,IP地址类型设置成DHCP,保存参数

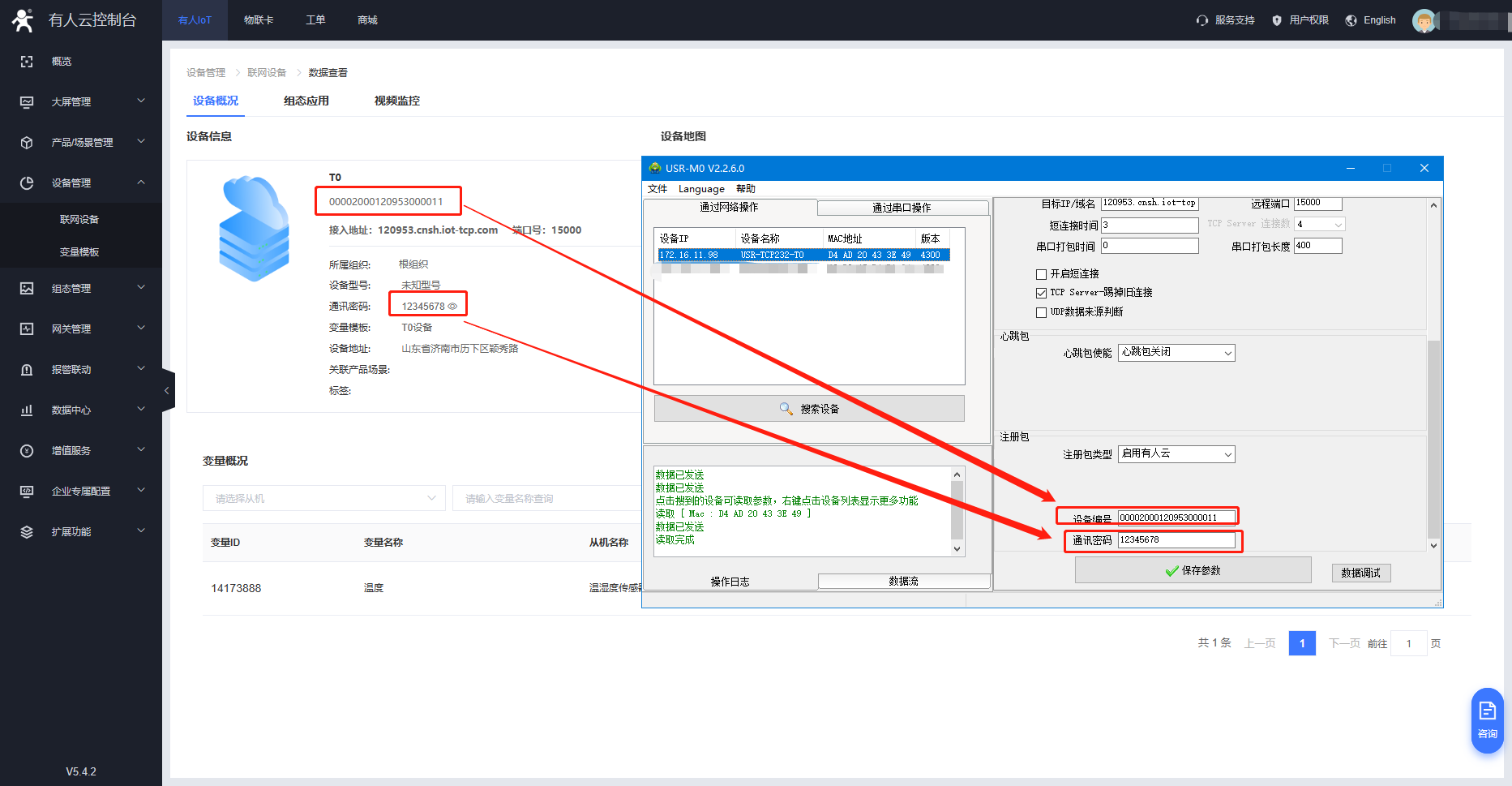

2)工作方式选择TCP Client,目标ip:120953.cnsh.iot-tcp.com ,远程端口号:15000,注册包选用启用有人云,设备编号和通讯密码可以在有人云平台设备列表中的查看中可以查看到。设置完成后点击保存参数。

3.T0正常联网,参数设置正确,此时可以看到有人云设备已经上线

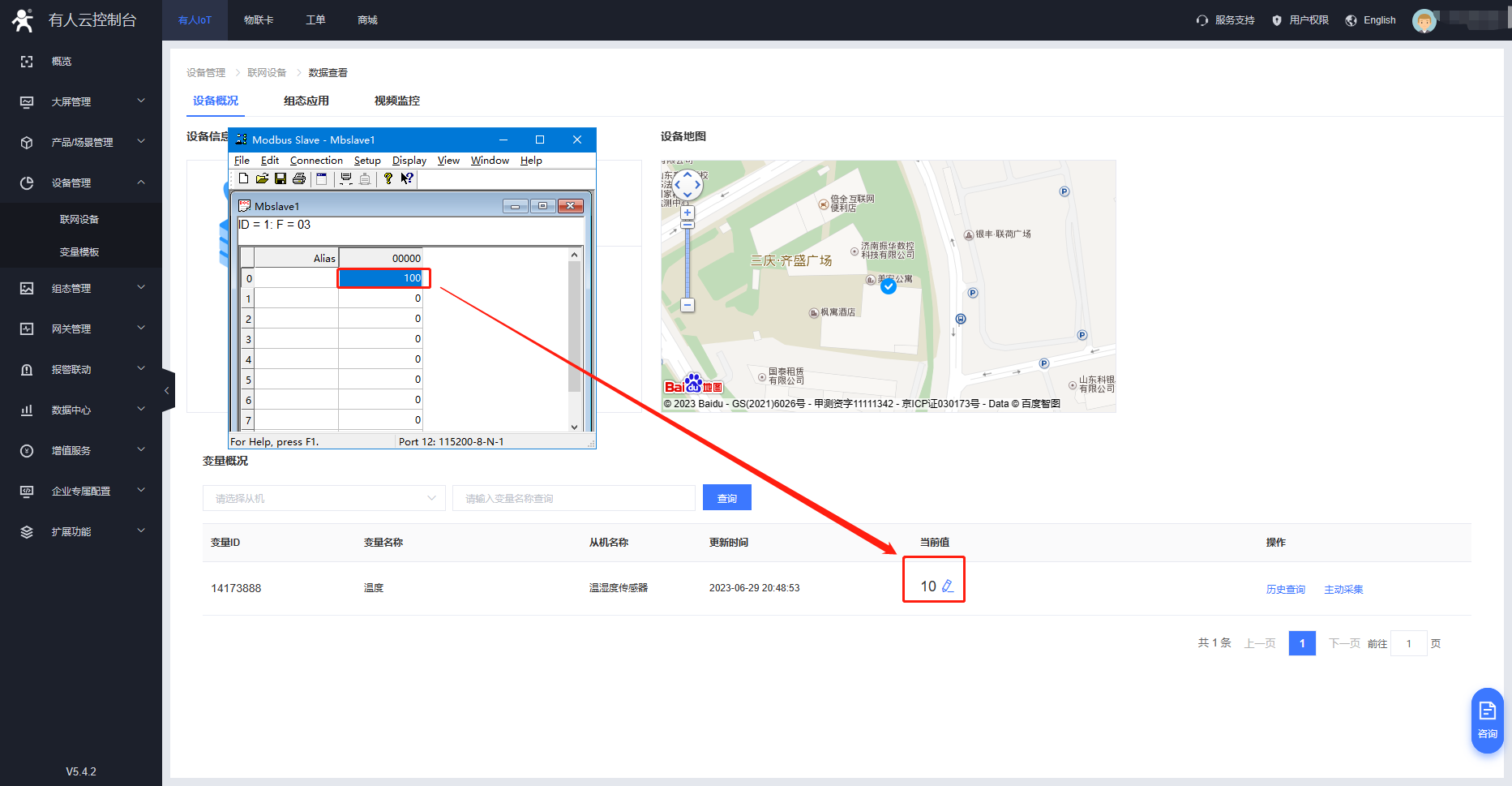

四、Modbus slave软件模拟串口设备,串口参数设置一致

云端下发采集指令,modbus slave模拟串口设备上传数据

五、常见问题及解决方法

附件1

T0设备直连电脑使用M0软件找不到怎么办?

答:

1、网线连接后检查网口指示灯状态是否正常,不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定,可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件是否关闭、多余网卡是否禁用,需要都关闭;

4、检查电脑设置的IP是否和T0设备是同一网段,可以打开ping检测一下是否可以ping通,键盘同时点击WIN+R,ping T0的IP(此处是192.168.0.7),若ping不通,检查网线和电脑网段的配置。

附件2

T0设备在设置软件进行参数设置后平台不上线怎么办?
答:

1、设备是否设置的是动态获取IP(静态获取的话能否上公网)

2、云端生成服务器域名每个账号不一样,确认设备填写参数域名、端口号、注册包位置中的设备编号、通讯密码和云平台生成一致,填写过程中不要有空格。
附件3

T0设备在有人云平台变量点位无数据变化、更新怎么办?

答:1、确认T0设备和串口终端设备串口参数设置参数一致

2、确认连接的串口终端设备是不是标准modbus RTU协议的
3、有人云平台选择云端采集MODBUS RTU,填写正确的从机地址(设备号)、功能码和寄存器地址与设备真实寄存器地址是否一致




撰写人:崔丽丽
