USR-M100 串口与网口通信基本测试案例
一、资料下载
USR-M100说明书：https://www.usr.cn/Download/1202.html
设置软件：https://www.usr.cn/Download/1213.html
串口网络调试助手：https://www.usr.cn/Download/27.html
二、准备工作
1、USR-M100产品 数量1个
2、电源适配器 12V/1A 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

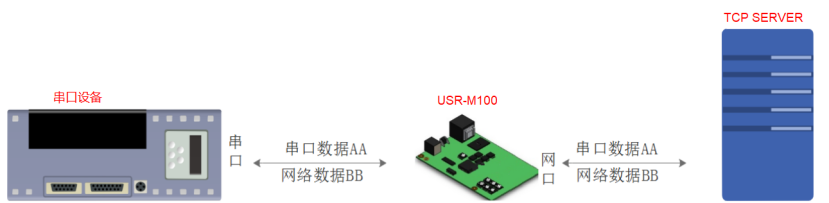

三、连接框图
四、设置步骤
1、USB-RS485串口线接M100串口1，注意485接线线序，USB-RS485 A线接M100 串口1的A端子，USB-RS485 B线接M100 串口1的B端子，USB头插入电脑USB口。
M100网口通过网线直连电脑网口。检查所有连接无误后，给M100用12V电源适配器供电。

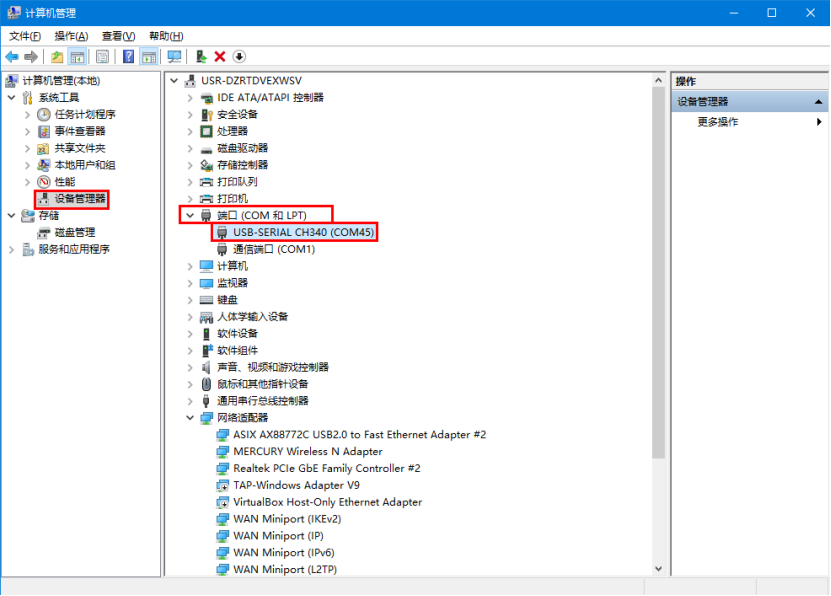

2、检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM45。

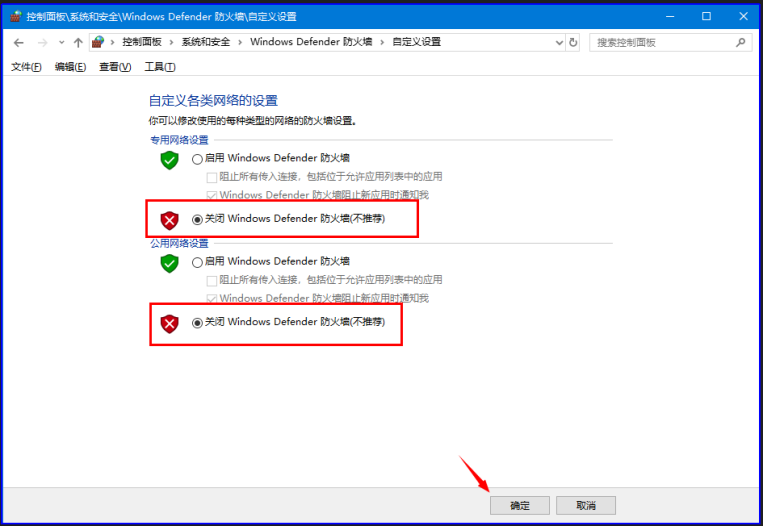

3、电脑关闭防火墙。

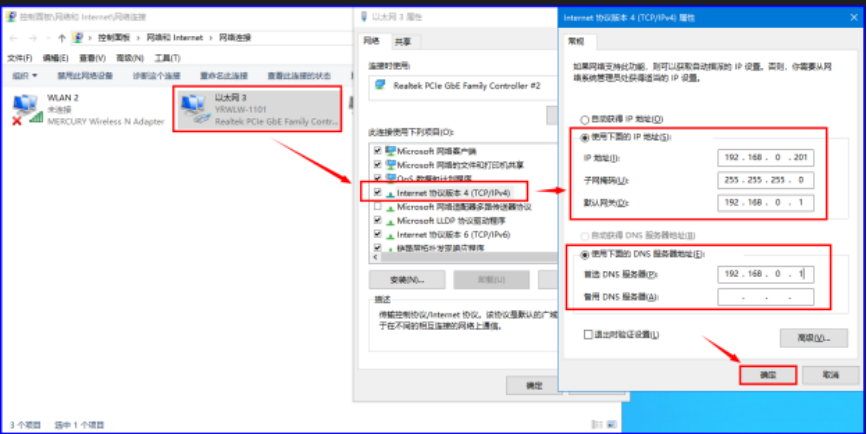

4、电脑：控制面板\网络和 Internet\网络连接，IP设置和M100 IP同网段，M100默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

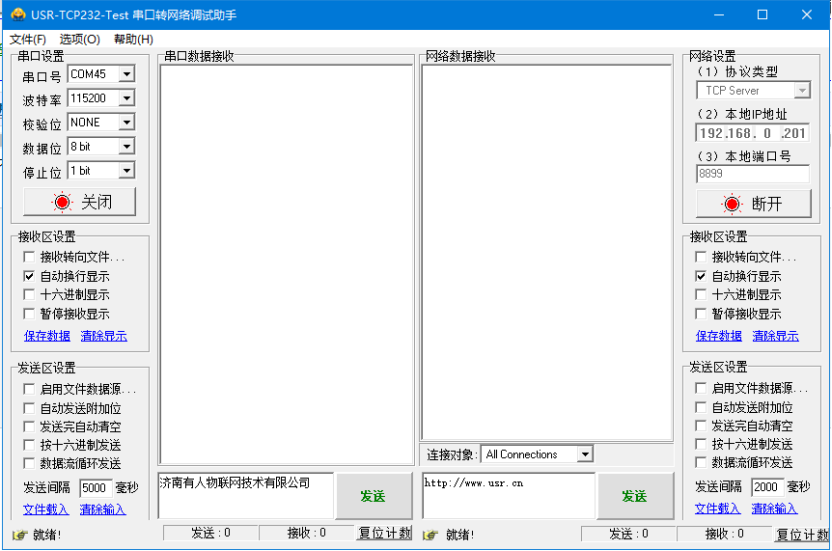

5、打开下载网络调试助手。
网络协议配置为TCP server，本地IP地址为192.168.0.201，本地端口号自定义设置（8899），点击开启监听，打开真实串口COM45。
6、下载并打开系列设置软件：

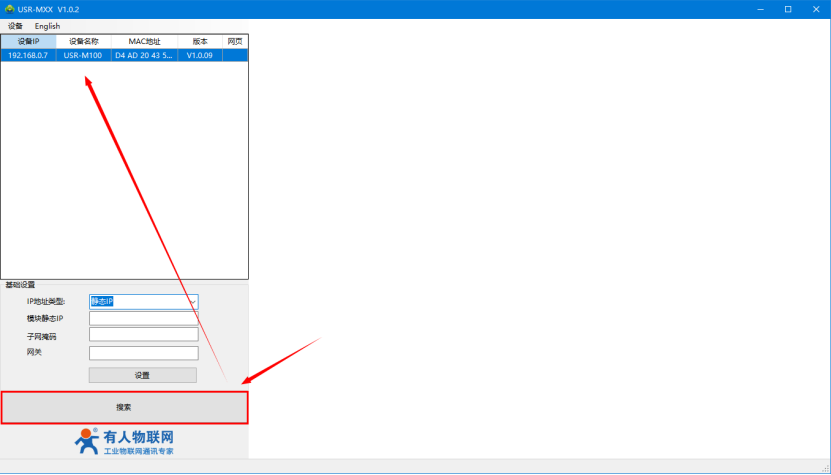

用配置软件搜索M100设备，单击搜索，搜搜到设备后双击设备。
7、登录
输入用户名admin和密码admin，点击确定，右侧显示M100参数设置页面。

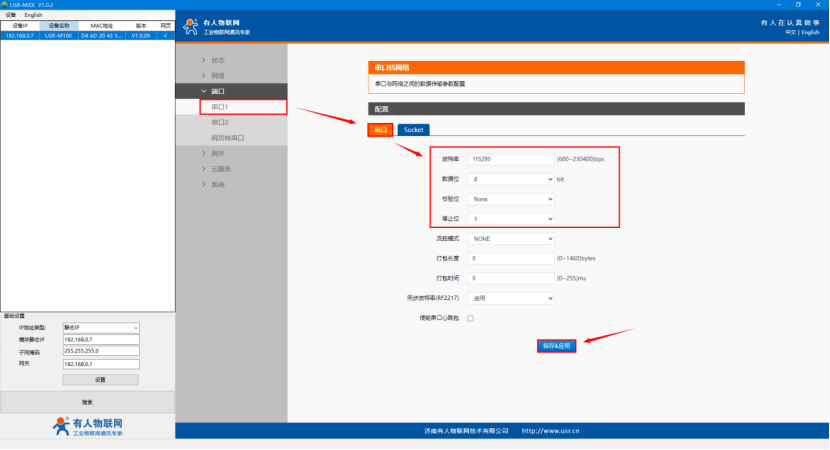

8、配置端口的RS485参数
串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致，默认为115200波特率，无校验位（NOEN）数据位8，停止位1。

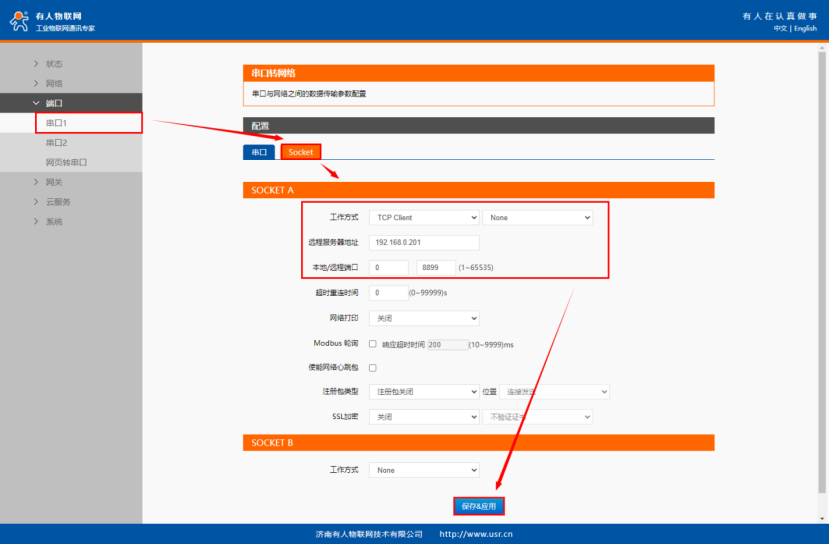

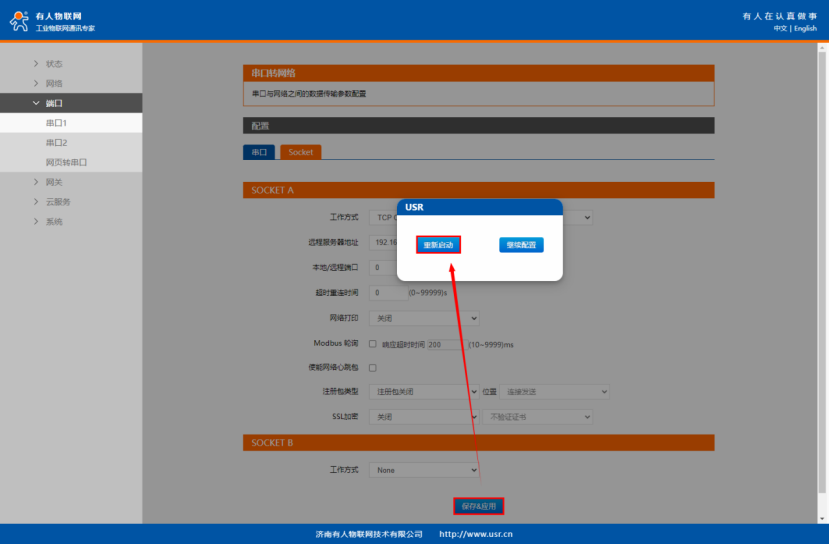

9、配置TCP服务器参数
在“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式为“TCP Client”
远程服务器地址为电脑ip地址：192.168.0.201

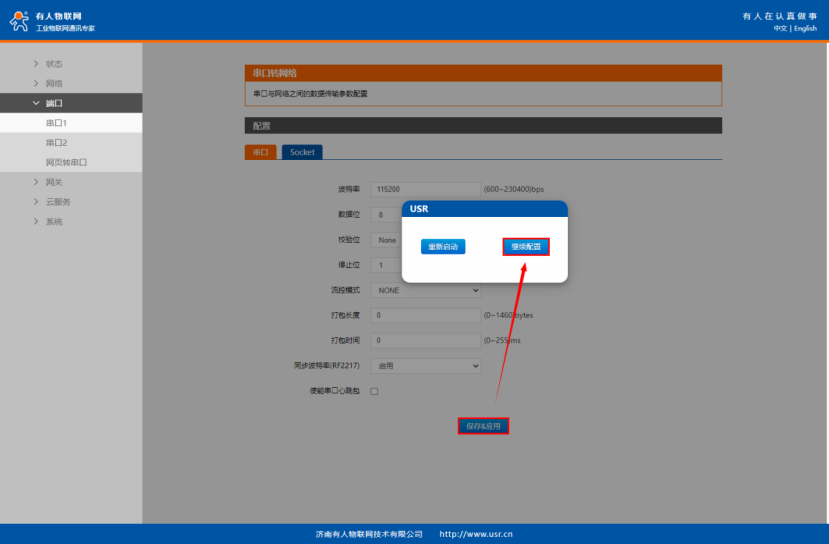

远程端口为虚拟串口的tcp端口：8899。点击保存，重启。

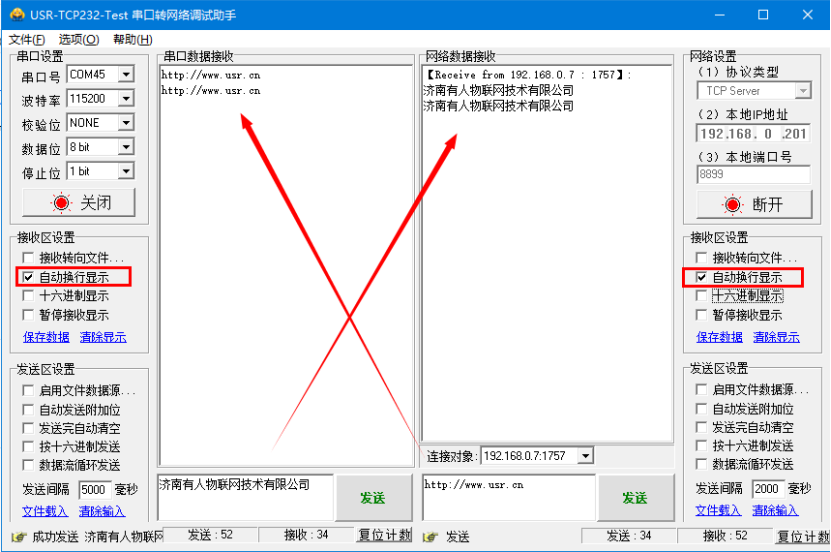

10、M100重启后,软件出现连接对象，串口与网络便可互发数据。
