USR-TCP232-ED2 MODBUS网关功能测试
2022-09-19


USR-TCP232-ED2 MODBUS网关功能测试

一、资料下载

USR-TCP232-ED2的说明书:https://www.usr.cn/Download/493.html

USR-TCP232-ED2的产品使用手册:https://www.usr.cn/Download/686.html

USR-TCP232-ED2AT指令集:https://www.usr.cn/Download/494.html

USR-TCP232-ED2H7系列设置软件:https://www.usr.cn/Download/383.html

USR-TCP232-ED2的串口网络调试工具:https://www.usr.cn/Download/27.html

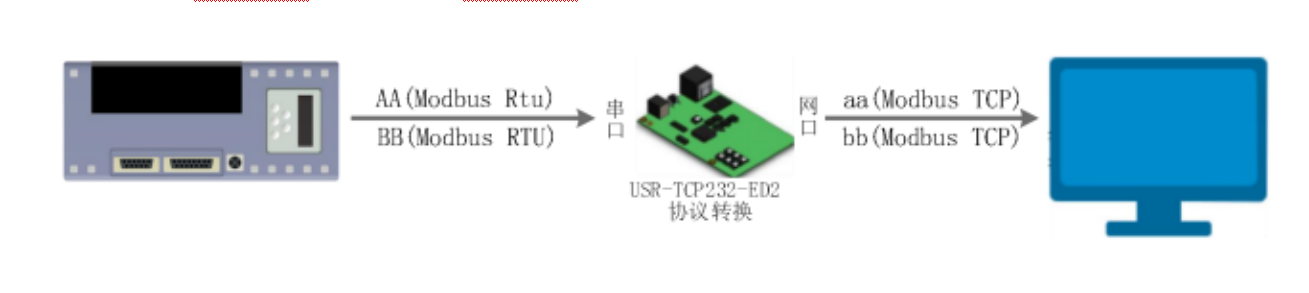

二、网络拓扑图

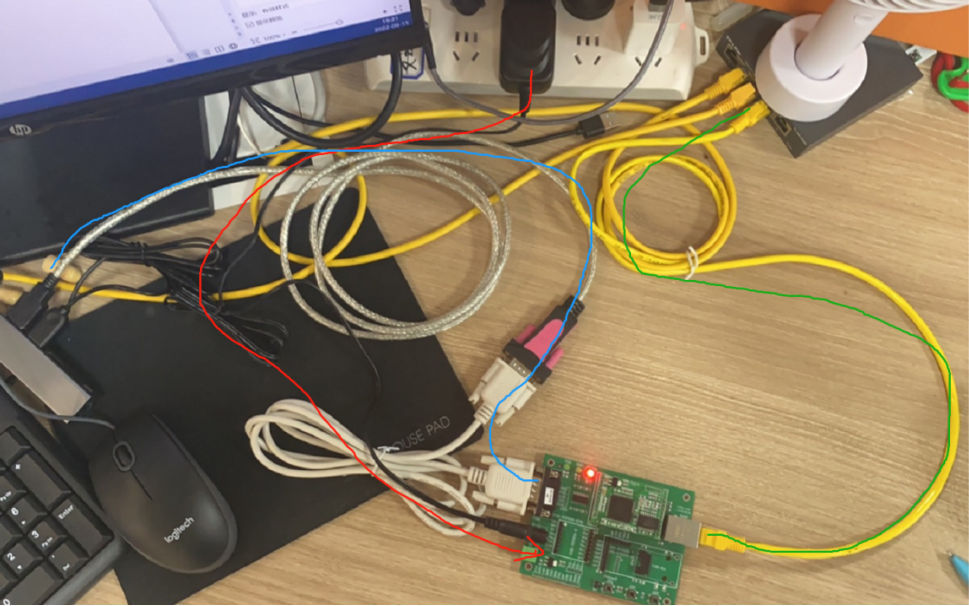

把USR-TCP232-ED2模块放到评估板上,用232转usb串口线连接电脑,网口直连电脑,检测硬件连接无错误后,接入我们配送的电源适配器,给ED2模块供电。
实现的功能:通过设置可以实现 Modbus 串口协议到 Modbus 网络协议的转换


三、测试

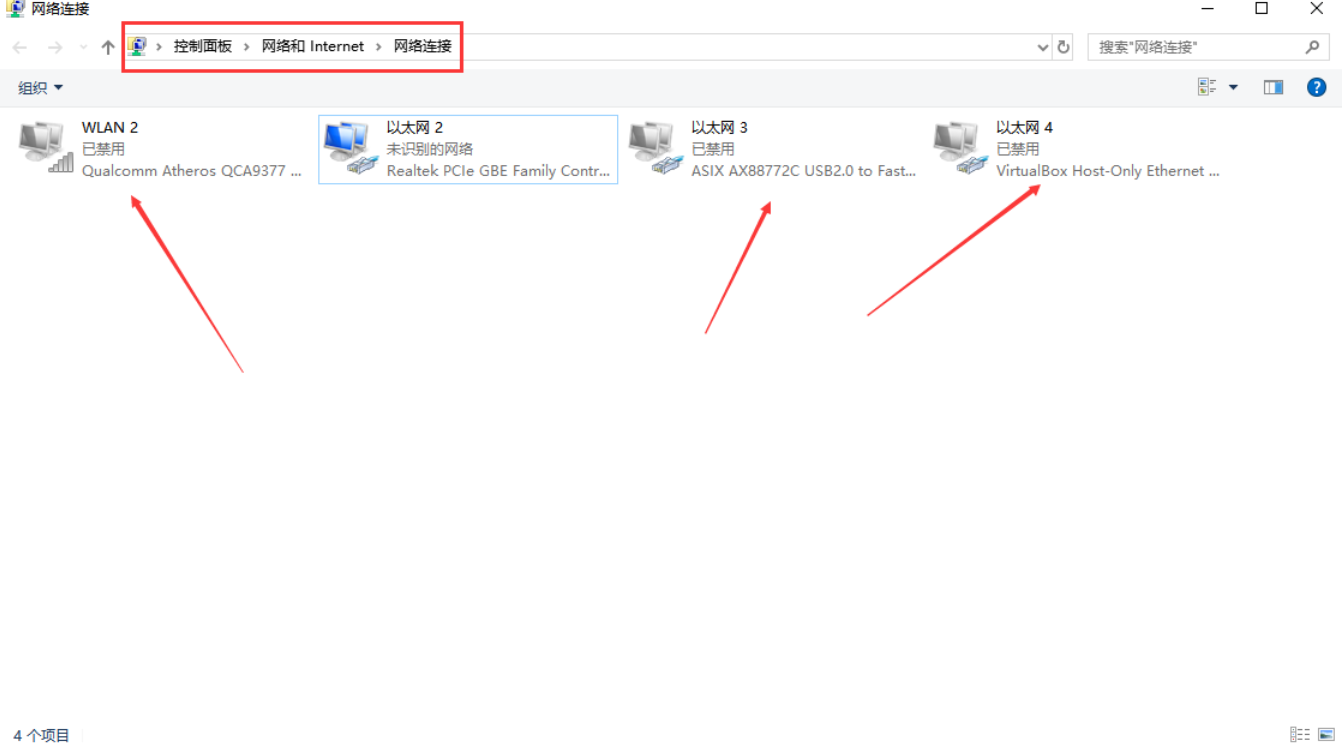

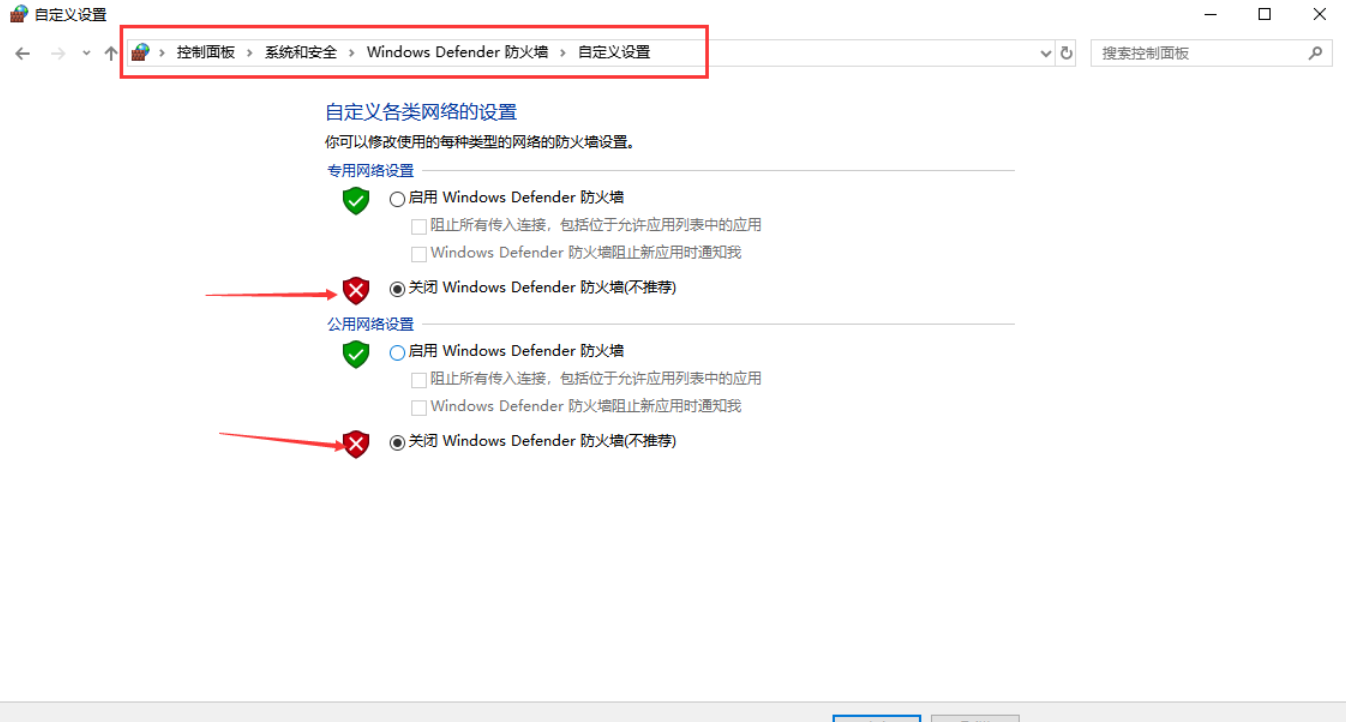

1设置路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

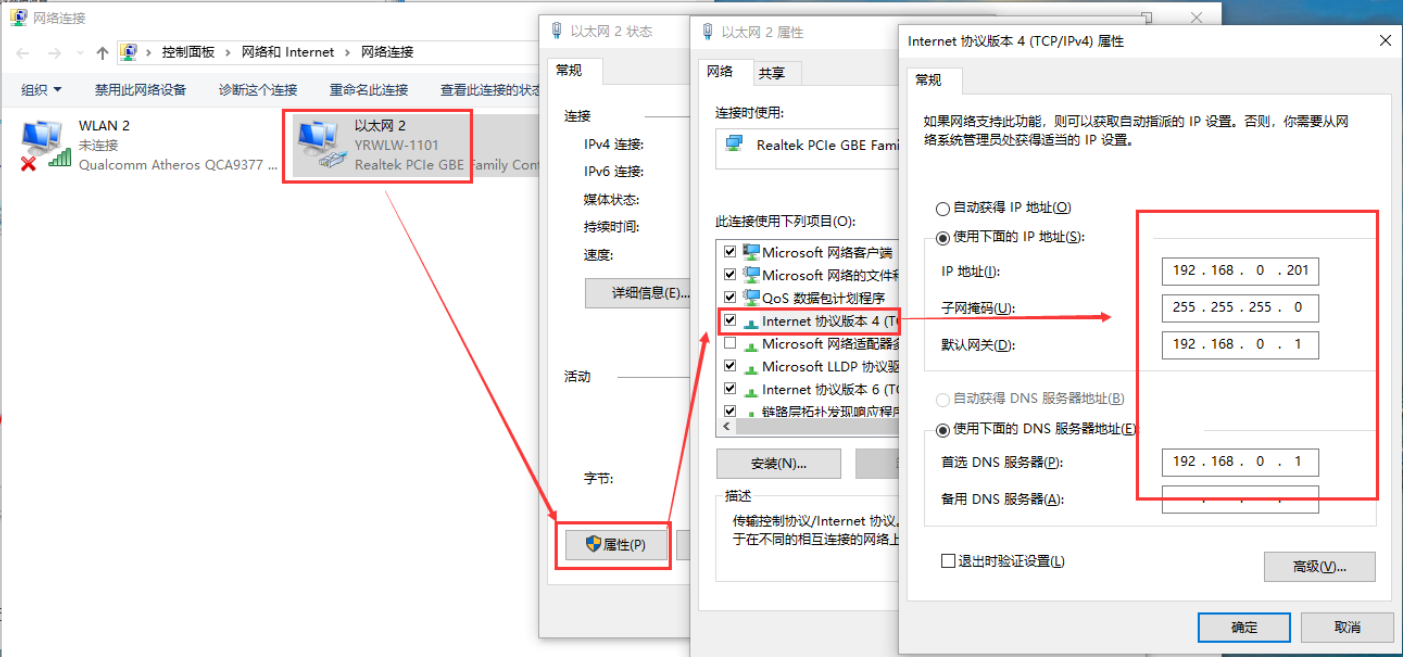

2、给电脑设置静态IP,设置成302默认连接的IP:192.168.0.201

3

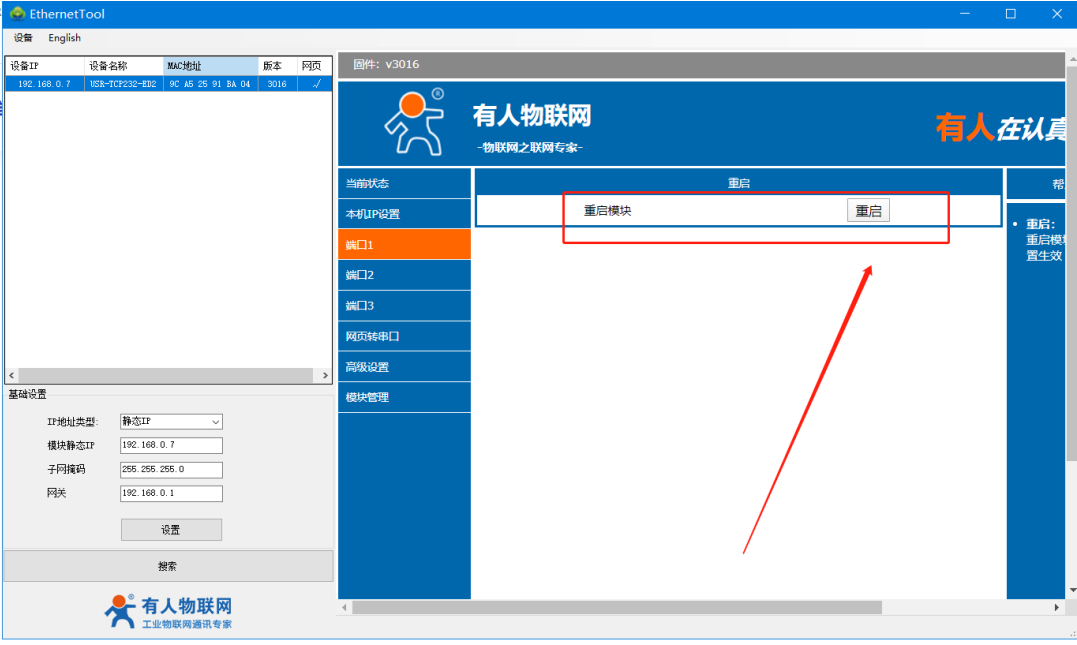

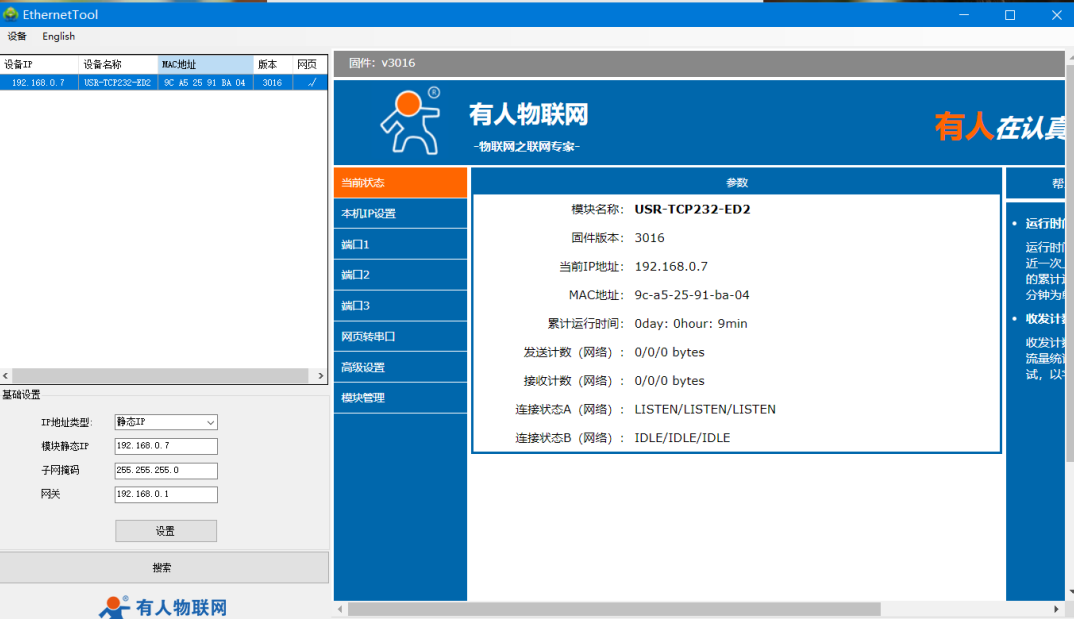

打开设置软件,点击“搜索设备”当搜索列表中出现ED2的设备后,单击搜索到的设备,账号密码均为:admin查看其配置信息(上图为默认配置信息)。

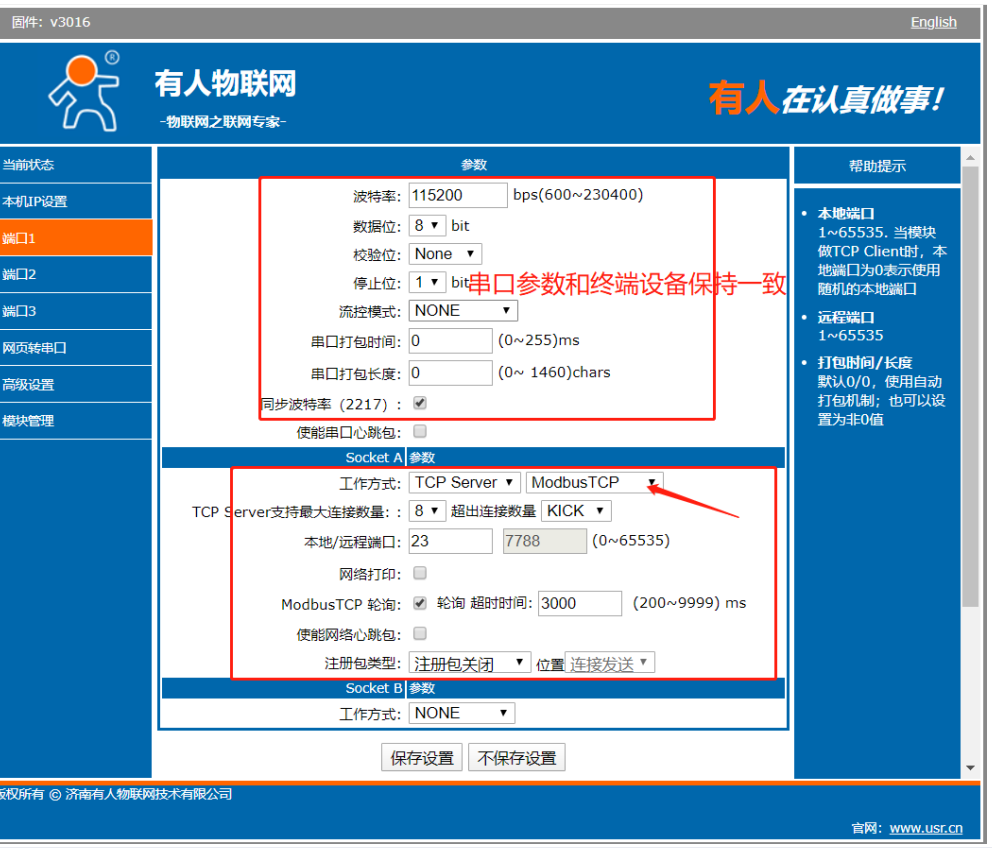

4.ED2 参数设置

串口参数和终端设备保持一致(本案例已默认参数为准)

Socket:设置ED2的工作模式是TCPserver,开启modbus TCP,

轮询时间可以设置的大点:3000或5000ms

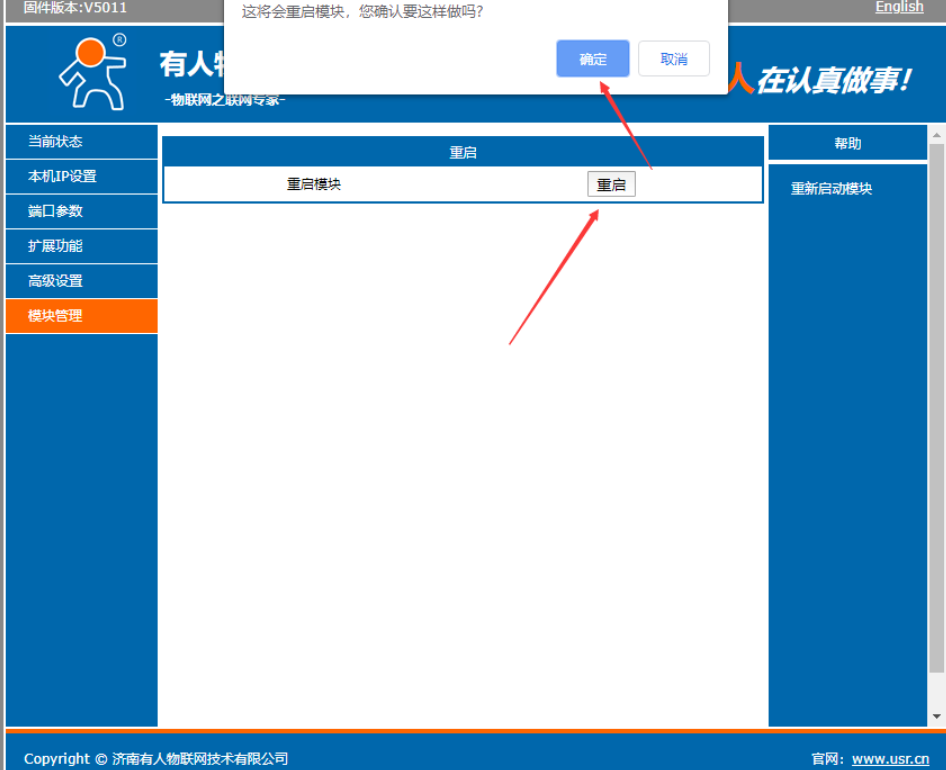

5 设置参数之后,点击保存设置,重启模块

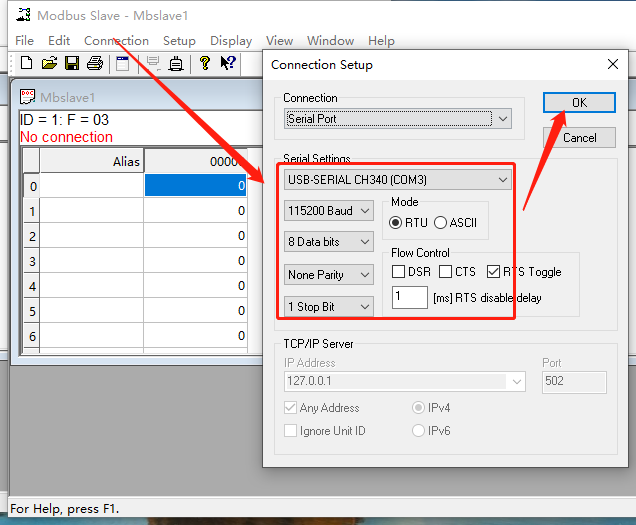

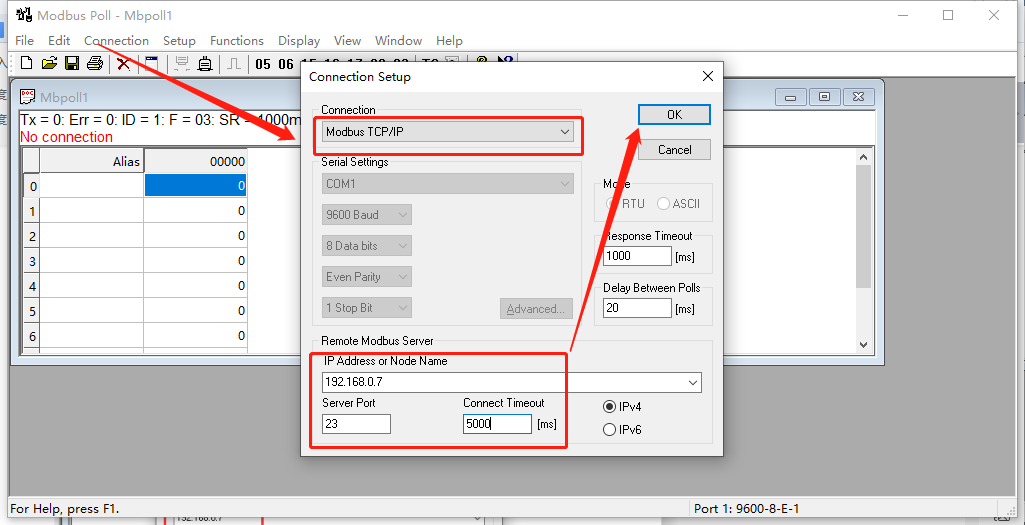

6、打开“slave和poll”软件,分别设置参数。

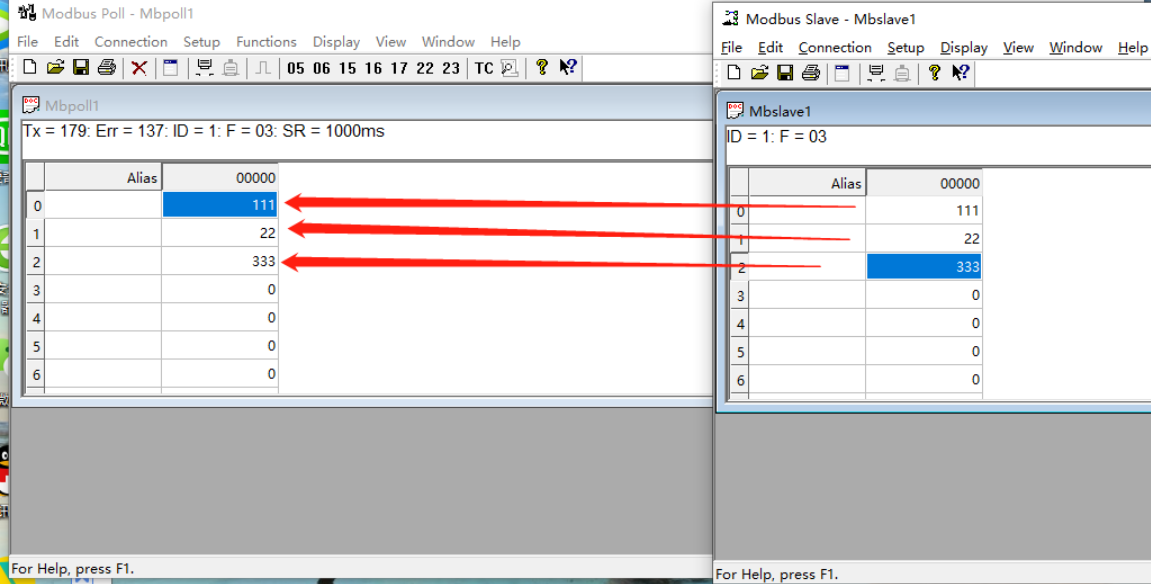

8、测试结果如下:
