一、资料下载
USR-M300 说明书：https://www.usr.cn/Download/1332.html
USR-M300 规格书：https://www.usr.cn/Download/1333.html
USR-M300 应用指导：https://www.usr.cn/Download/1369.html
二、准备工作
M300数量一台
网线 2根
电源适配器 数量一个
此案例硬件链接：
M300 WAN口默认DHCP：链接交换机上外网（或者sim卡连外网）

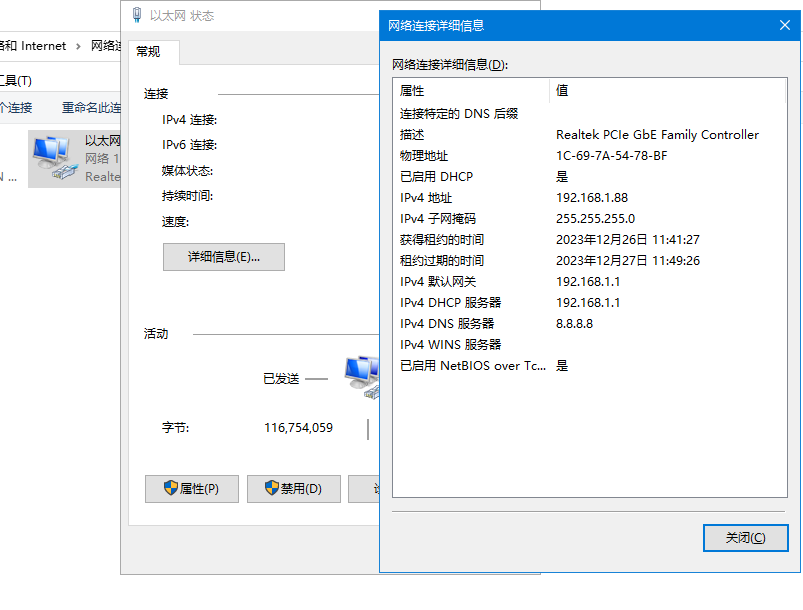

M300 LAN口直连电脑网口，设置网DHCP自动获取192.168.1.XXX网段IP
M300 LAN口默认IP ：192.168.1.1
M300 默认串口参数 ：9600 N 8 1
三、配置过程

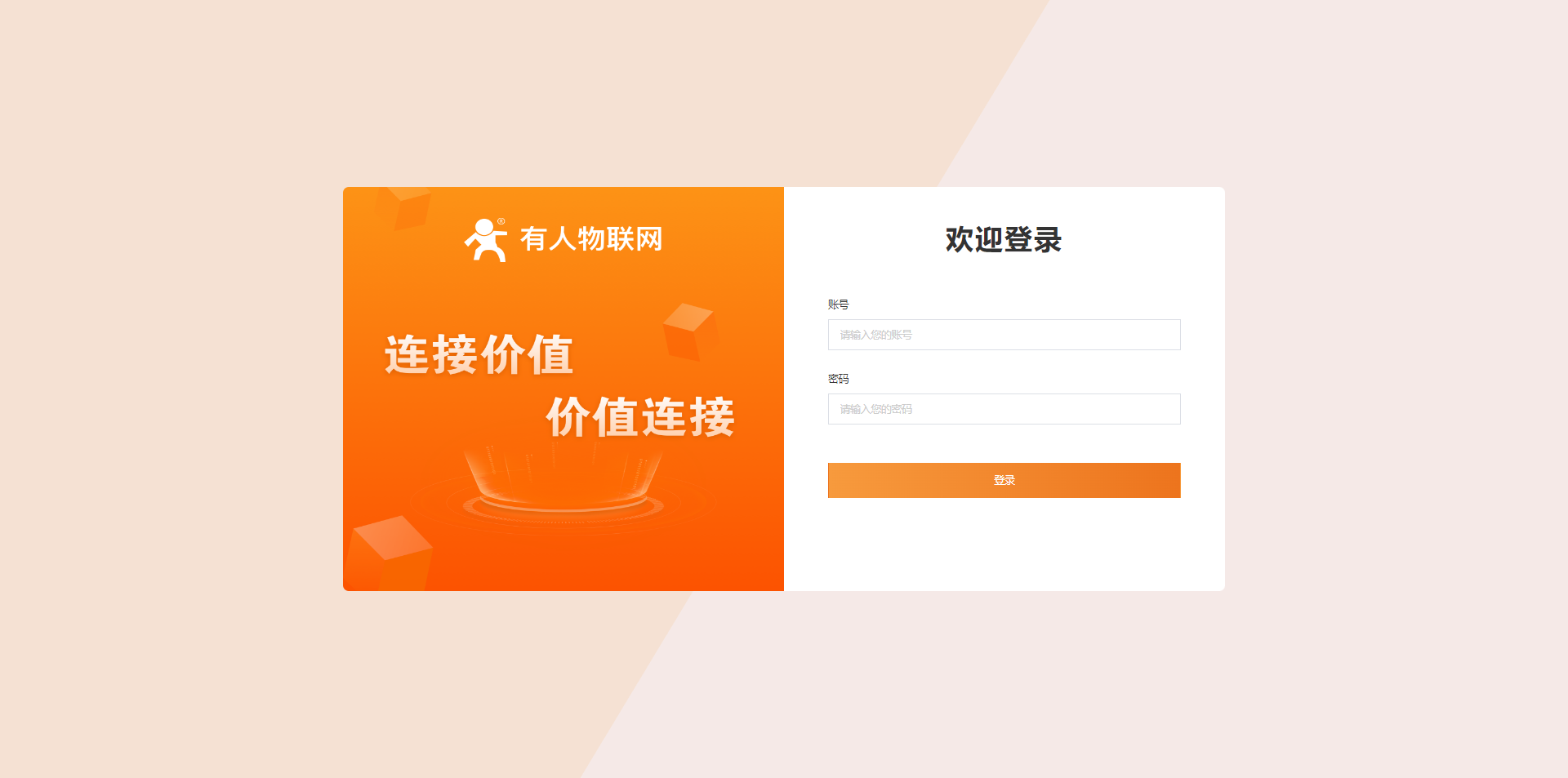

1.打开浏览器输入LAN口默认192.168.1.1IP回车进入内置网页，用户名密码均为admin

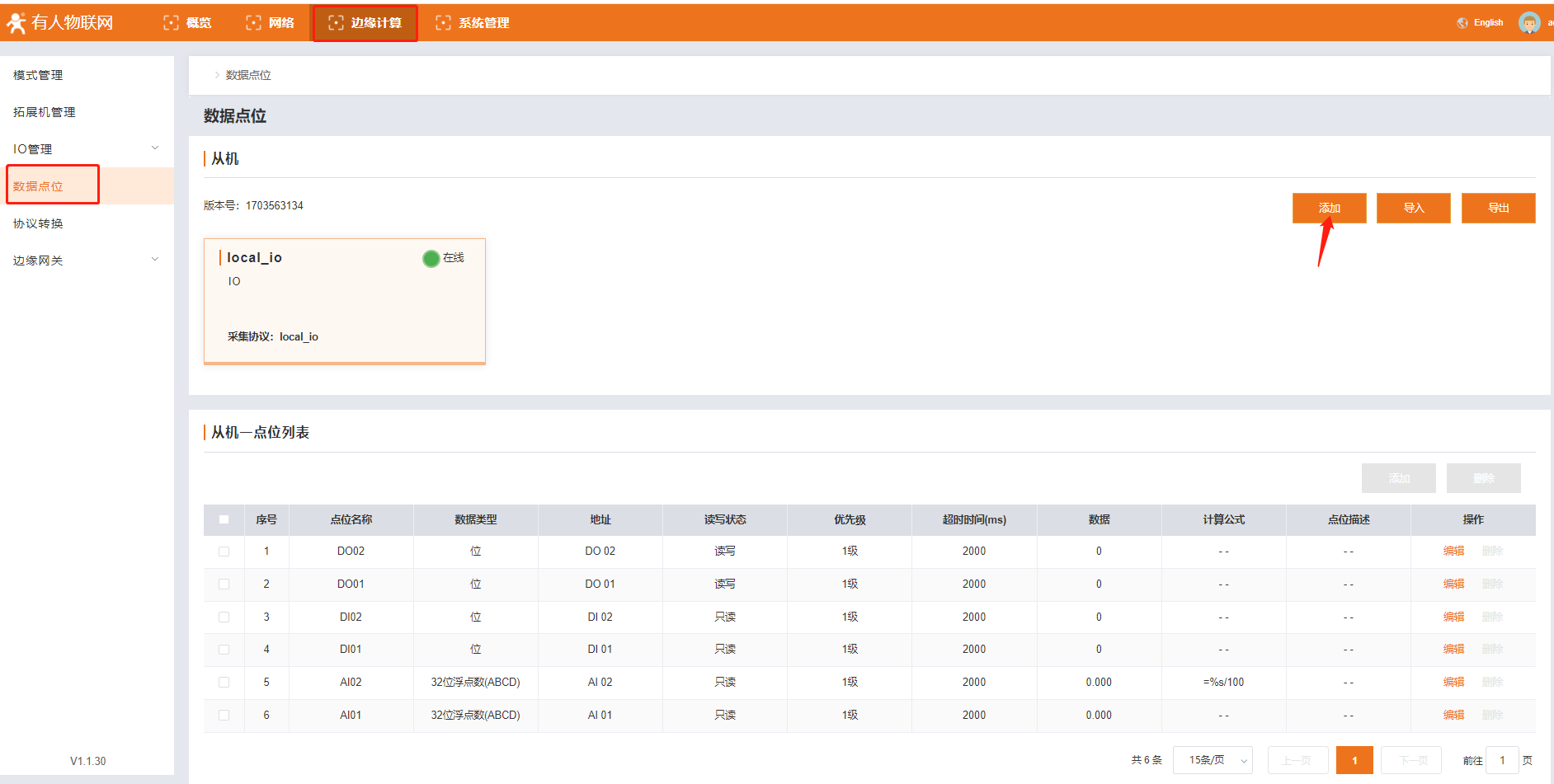

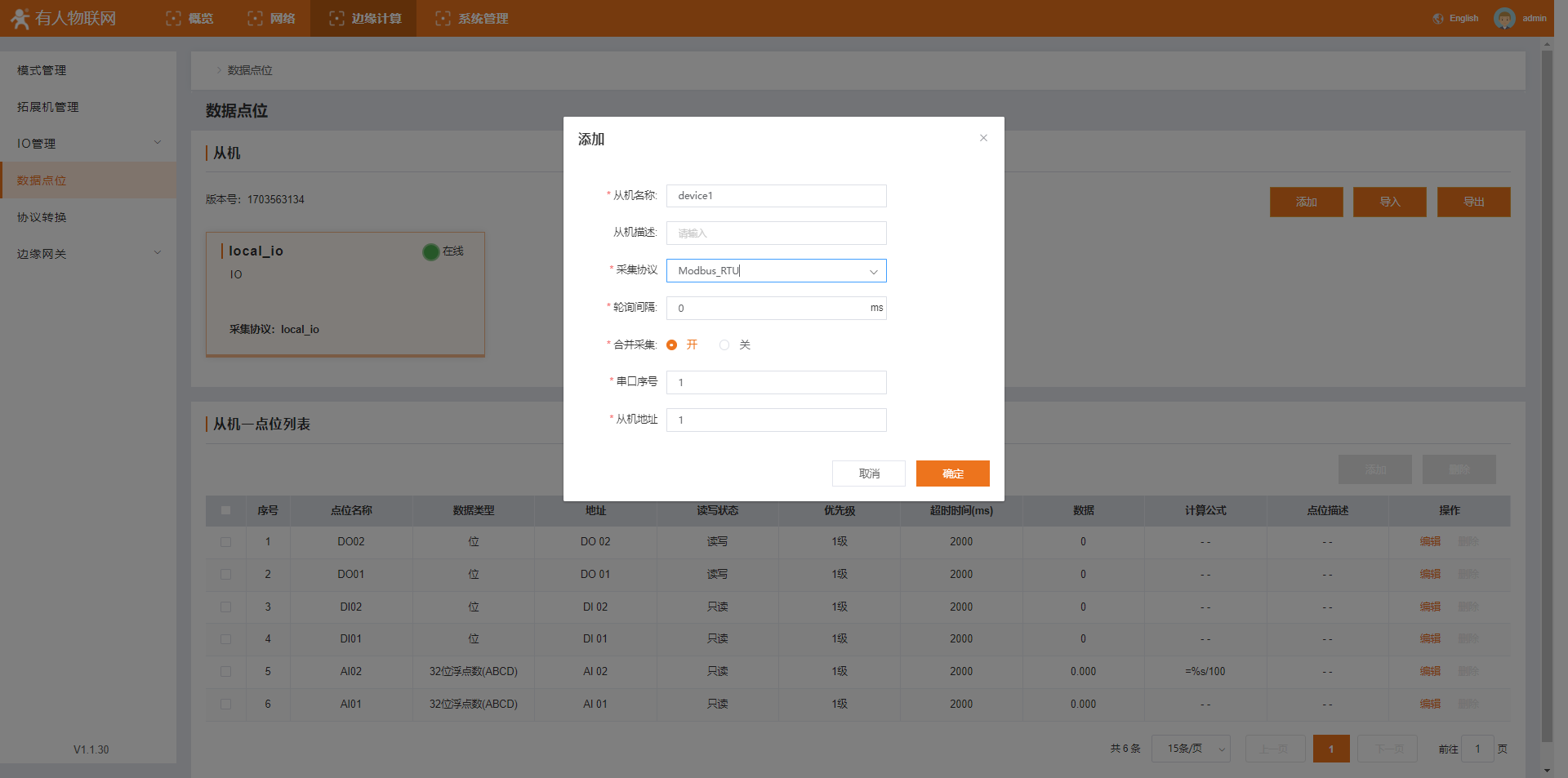

2.在边缘计算----数据点位----添加从机（根据需要添加从机）
此案例添加modbusRTU协议为例

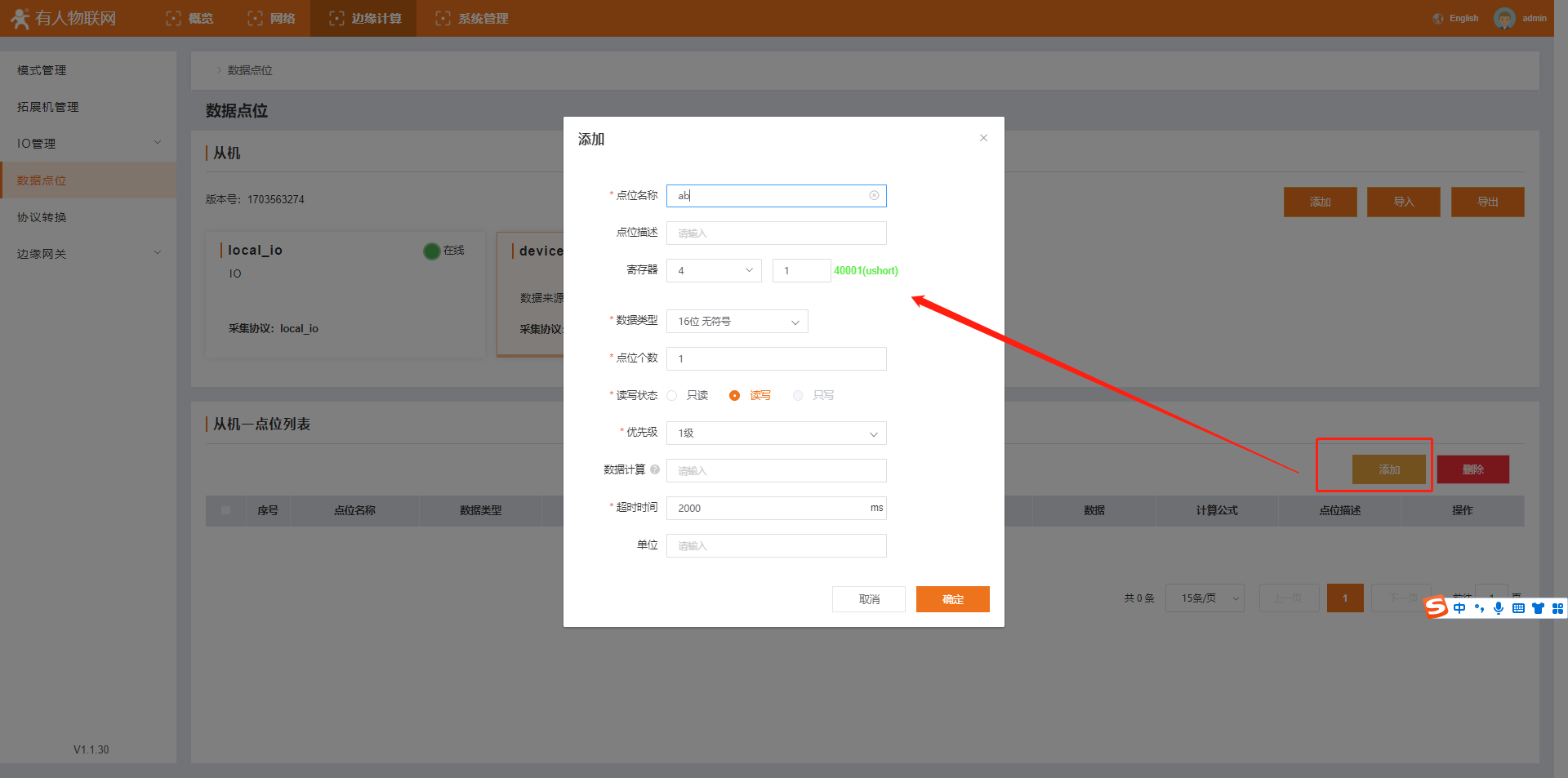

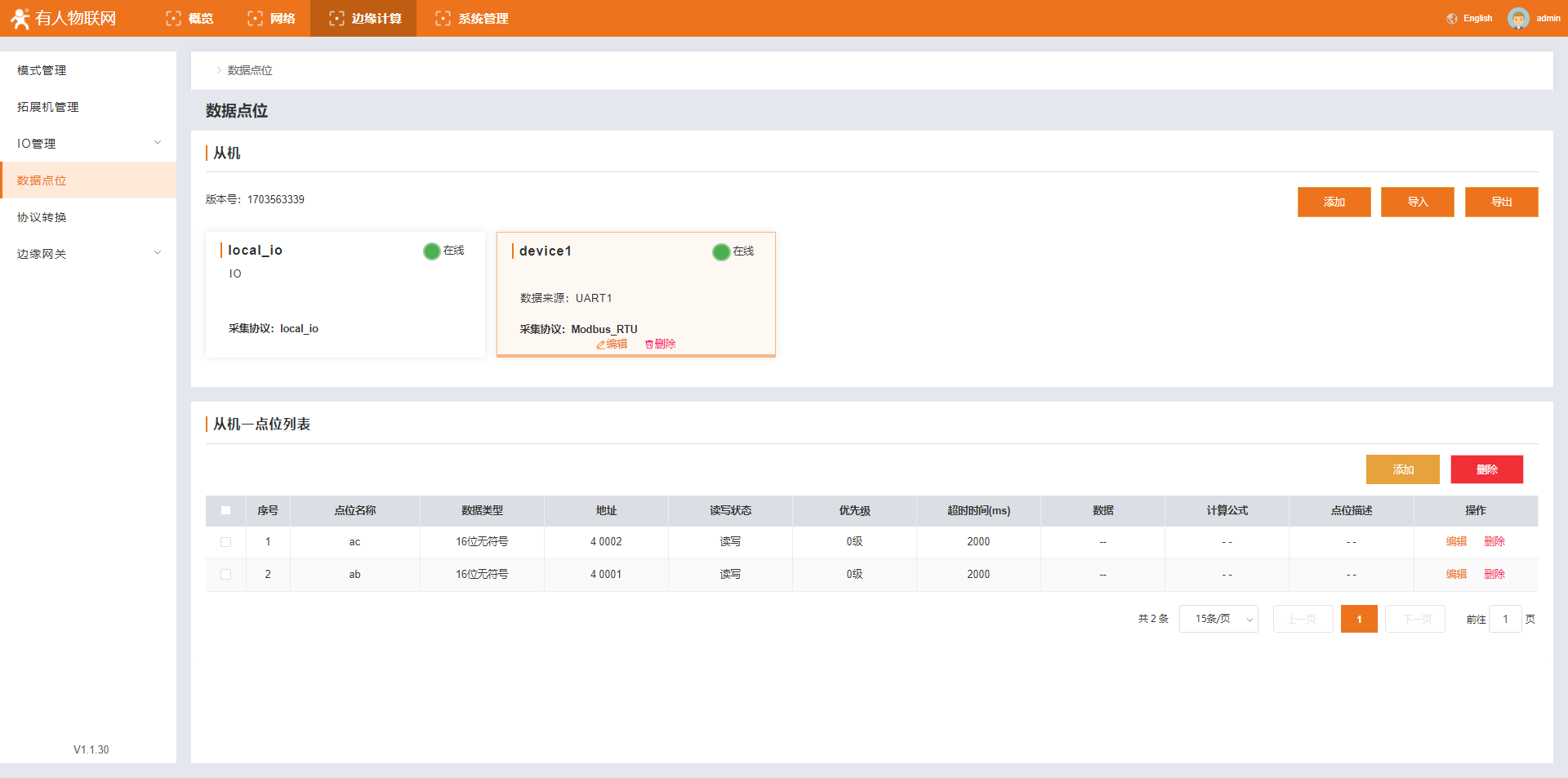

点击添加按钮 添加功能码、寄存器地址

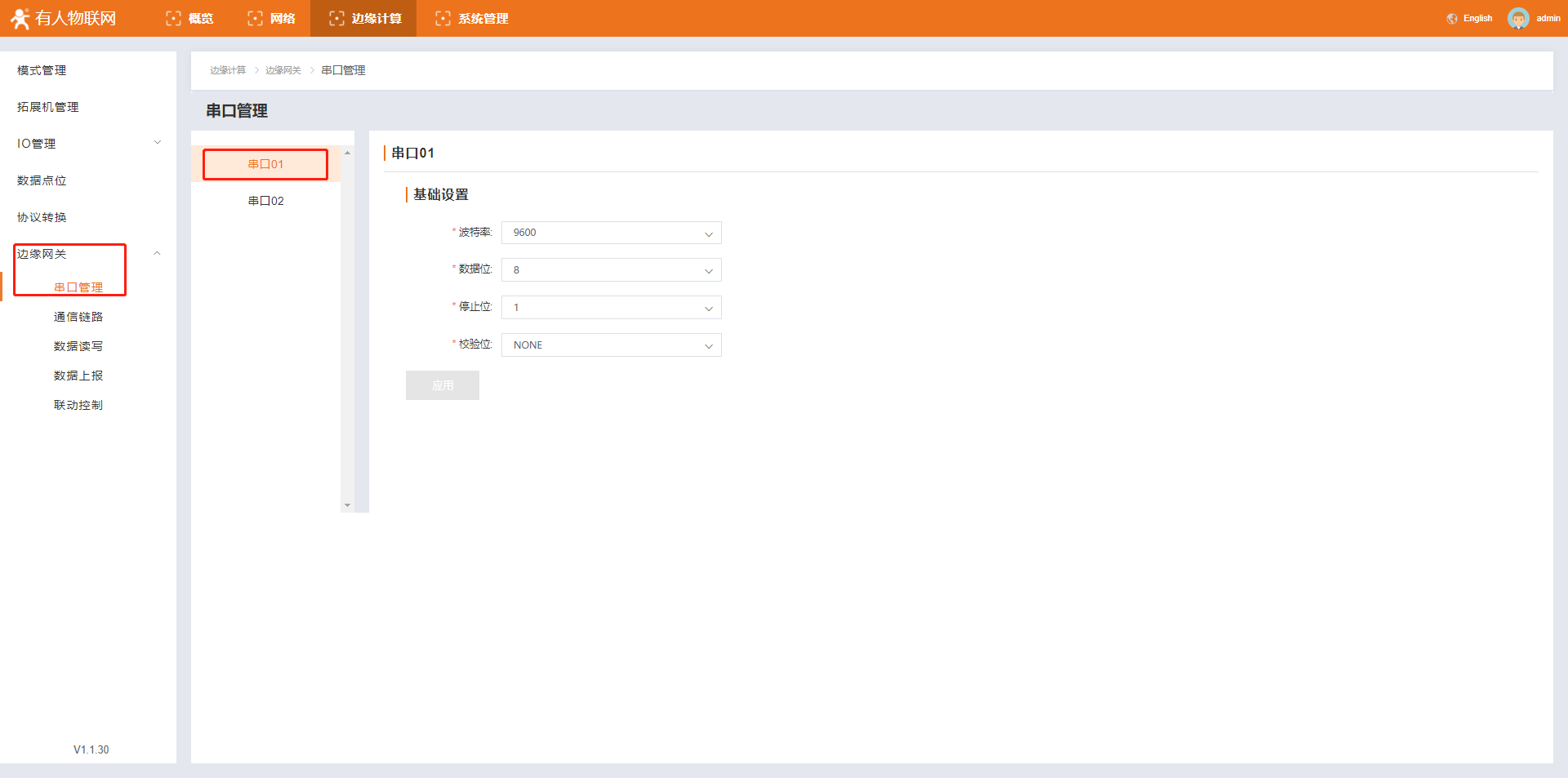

3.在边缘网关----串口管理----串口位置修改串口参数（链接真实串口设备M300的串口参数需要和设备串口参数保持一致）

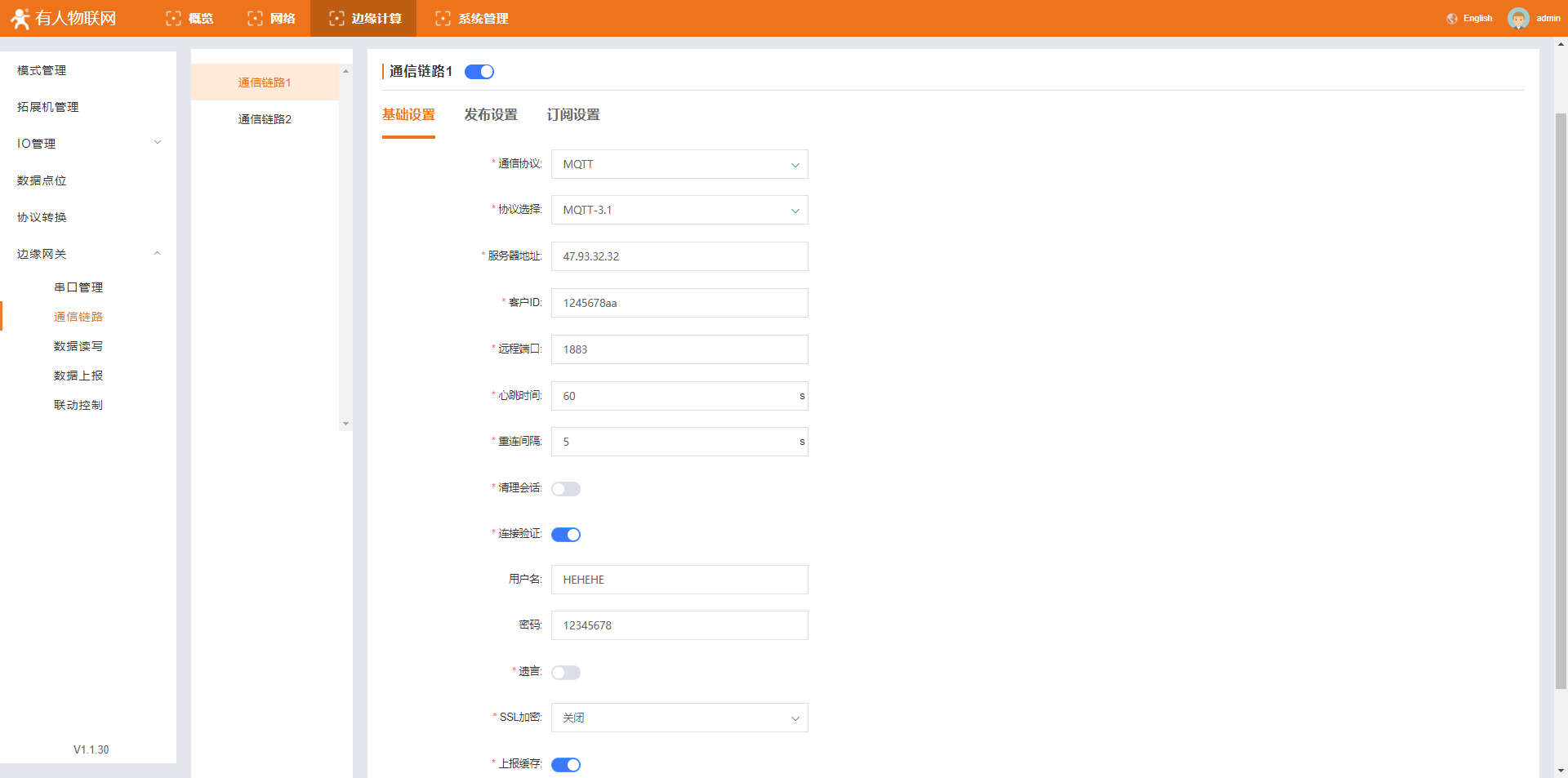

4.边缘网关----通信链路----配置通信链路1链接MQTT参数

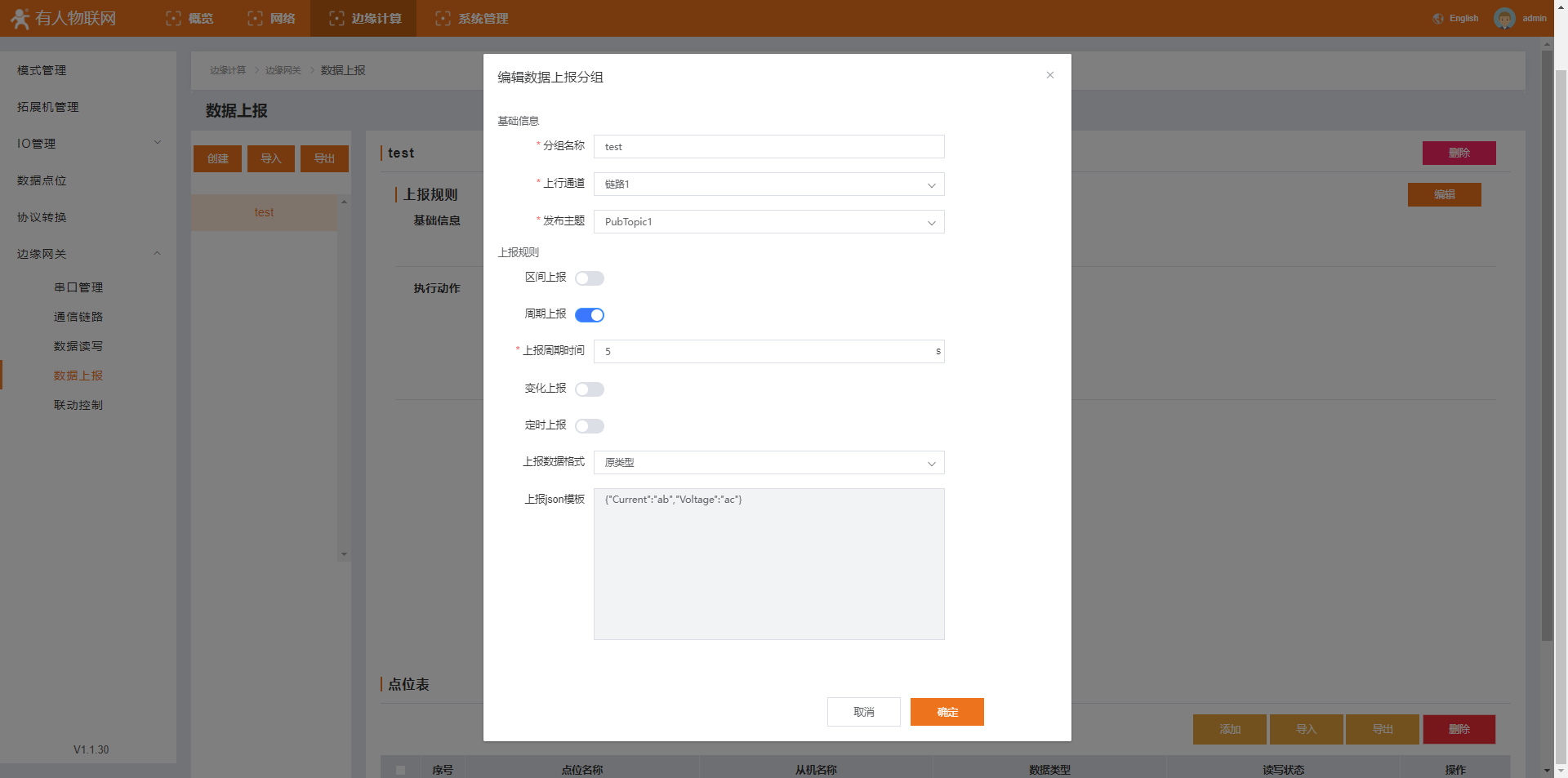

5.边缘网关----数据上报进行添加上报分组
上报json模板：
示例： 边缘点位 ab和 ac 的采集数值分别为 30 和 20；
Json 模板设置为{"Current":"ab","Voltage":"ac"}；
实际上报数据格式为：{"Current":30,"Voltage":20}。

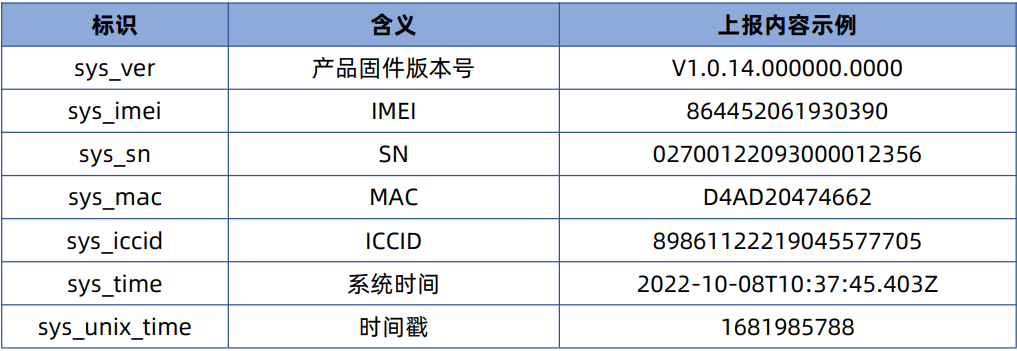

Json 模板的添加除了数据点位之外，还可以加入一些特定的标识，例如产品的固件版本，SN，MAC 等参数，这些参数可以作为设备的唯一标识或者设备识别信息来处理。在 Json 模板的 value 值位置直接添加相关的标识名称，设备在上报过程中，就会将标识名称对应的数据代入后上报。例如上报时间戳，设置 Json 模板为{"tiem":"sys_time"}，实际设备上报的数据是{"tiem":"2022-10-08T10:37:45.403Z"}。可填入 Json 模板的标识列表如下：

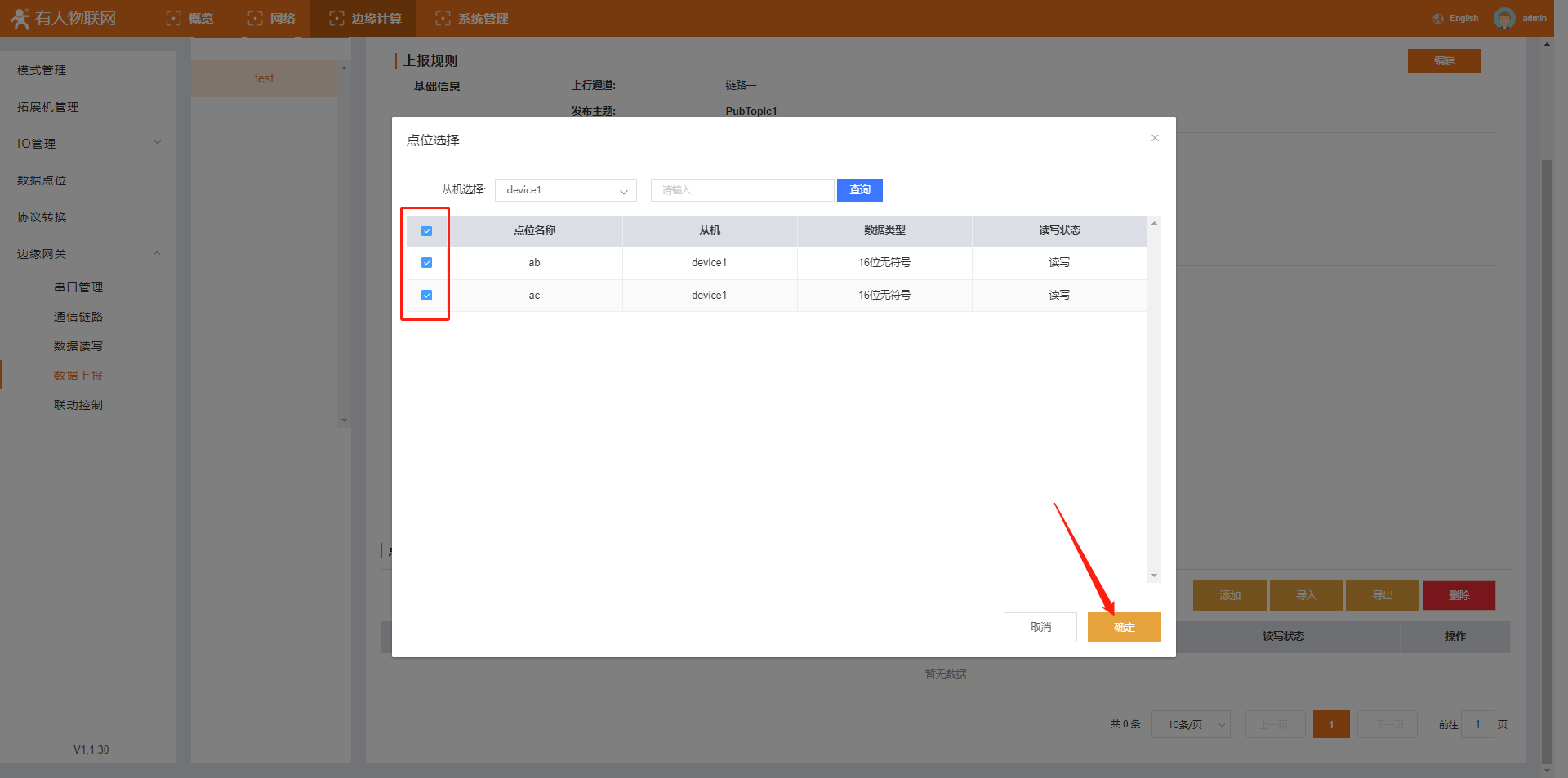

分组添加成功后，点击添加进行选择点位（切记一定不要忘记选择，否则服务器收不到数据！！！）

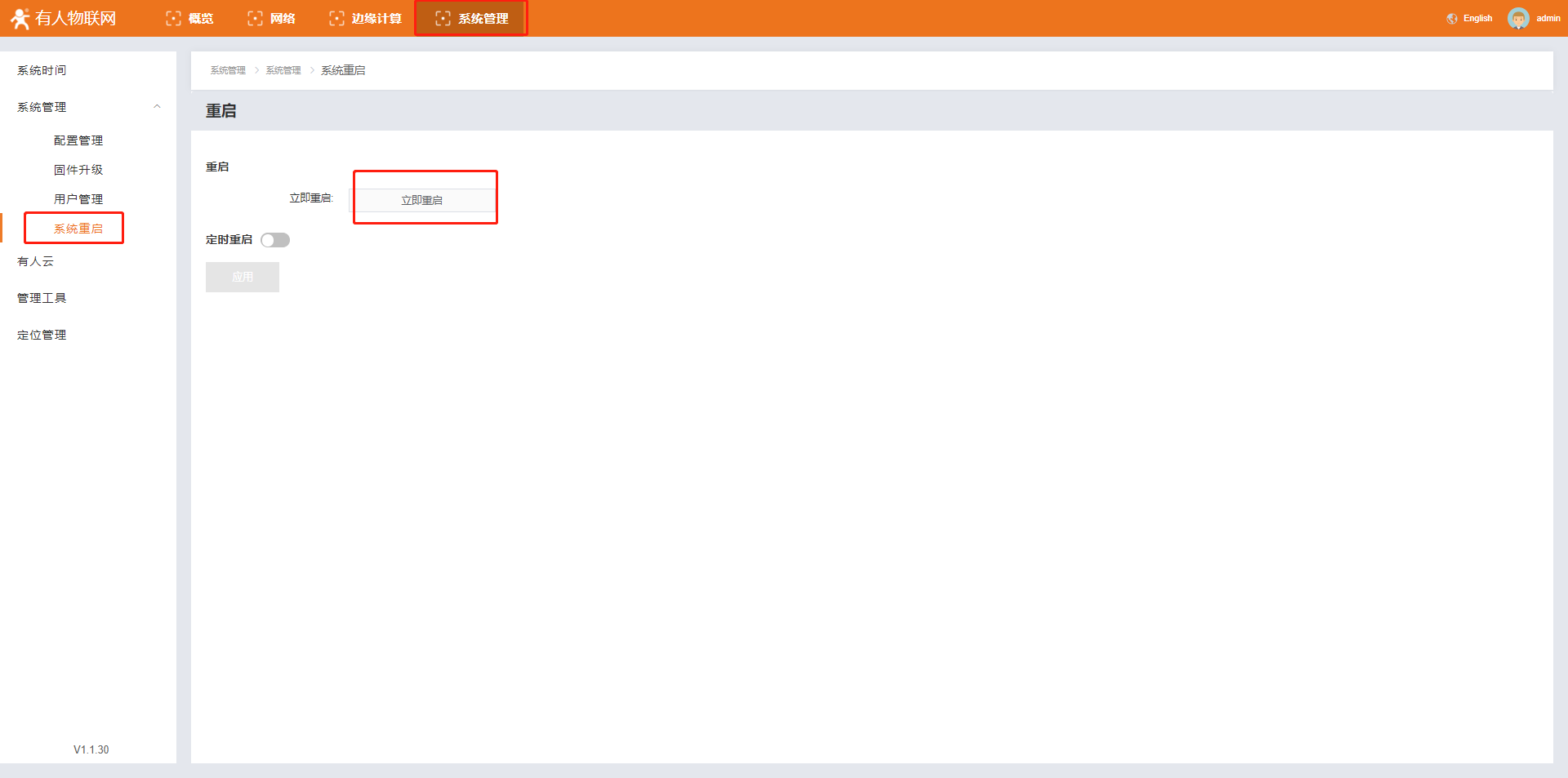

6.所有参数配置完成后，点击设备重启

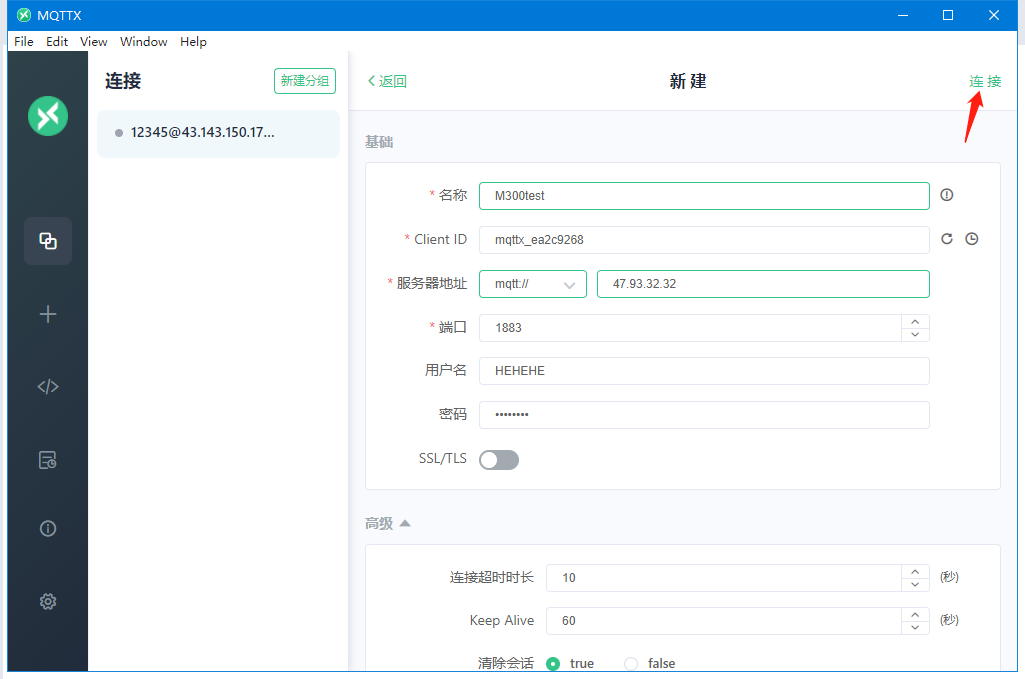

7.MQTT.X客户端软件配置

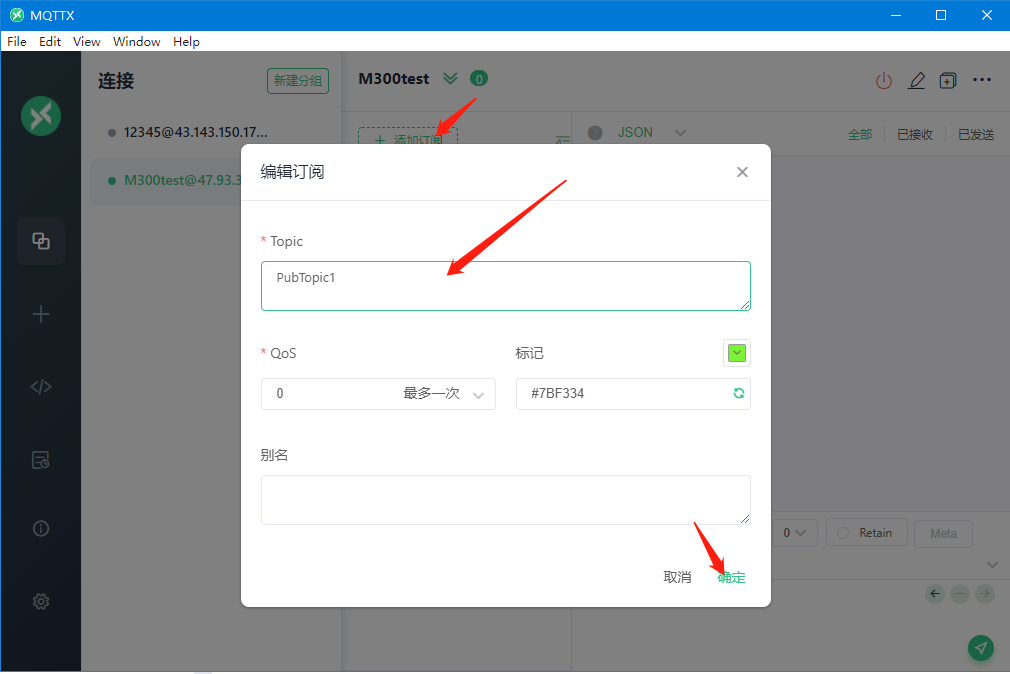

8.将M300发布的主题，MQTT.X软件进行订阅
9.M300串口链接RS485转USB接电脑。使用modbus Slave软件模式串口终端设备

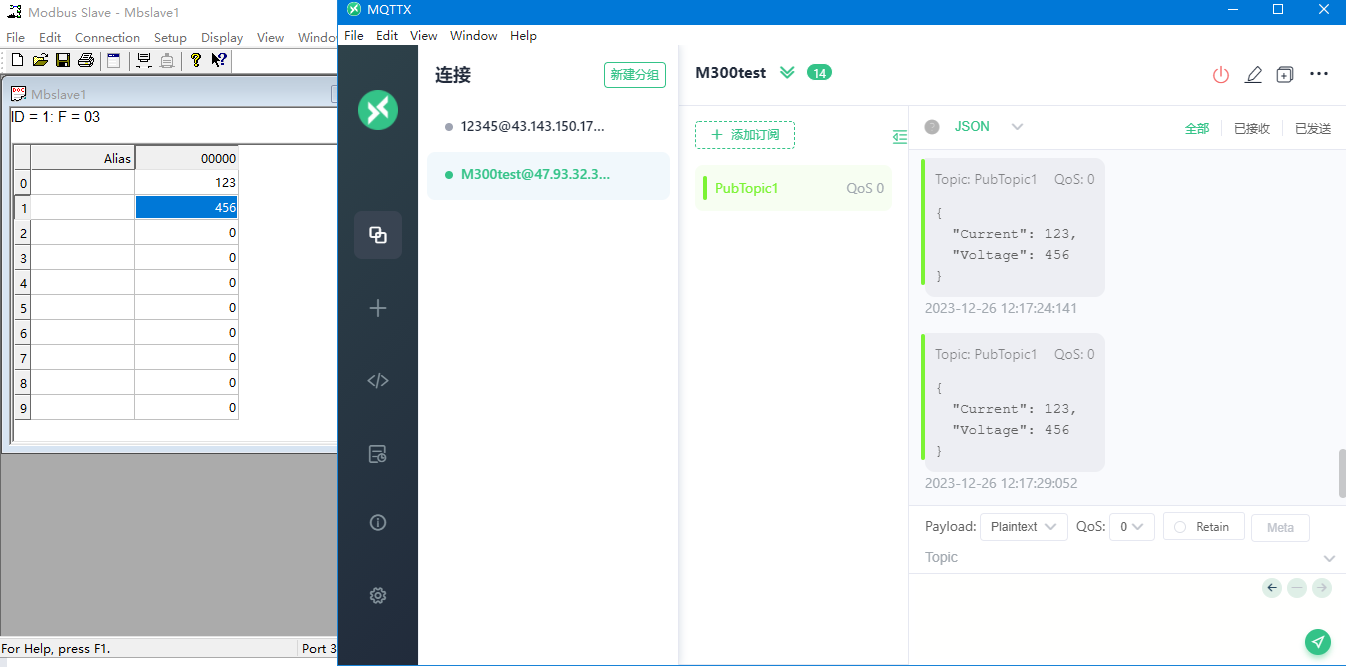

数据测试截图
撰写人：刘琰伟
